单相并联电抗器

电抗器目录一．电抗器1．什么是电抗器2．电抗器的种类3．电抗器形式二．并联电抗器三．串联电抗器（阻尼电抗器）四．滤波电抗器五．平波电抗器六．平衡电抗器（平衡电抗器、调谐电抗器）七．启动电抗器。

八．消弧线圈九．接地变压器十．国内生产电抗器企业简介一．电抗器1．什么是电抗器电抗器其实就是一个电感元件，由于它是电感而被电力系统应用的电器称为电抗器。

当在具有电感值L的电抗器线圈中通以交流电流I L时，他就呈现电抗X L(X L=ωL)，并在电抗两端产生电抗压降I L X L。

在一般情况下，电抗器的电感值L与其结构尺寸有如下关系：L=W2 ΛW---线圈匝数Λ---磁路的磁导在电力系统中一般电抗器作为一个无功元件，是吸收无功功率的。

它可以起到通直隔交的作用。

2．电抗器的种类电抗器根据其在电力系统上的作用，大致分为以下几种：并联电抗器、串联电抗器、阻尼电抗器、限流电抗器、滤波电抗器、平波电抗器、平衡电抗器（进线电抗器）。

饱和电抗器、启动电抗器、消弧线圈、接地变压器（中性点耦合器）3．电抗器的用途十分广泛，主要作用为以下几种：1）限制系统的短路电流；（限流电抗器）2）补偿系统的电容电流(无功功率补偿)；（并联电抗器、串联电抗器）3) 与电容器相结合组成LC滤波系统；（滤波电抗器）4）抑制谐波（平衡电抗器）。

5）变流系统平波作用（平波电抗器）。

4．电抗器广泛应用于电力、石化、电气化铁路、钢铁等行业的电网中。

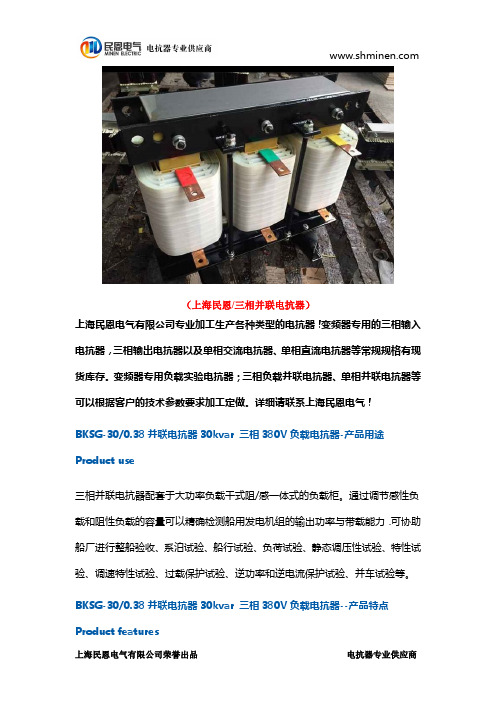

二．并联电抗器(目前可生产10kV及以下，容量在6000kV ar及以下油浸式并抗，或3000kV ar及以下干式)1. 用途：并联电抗器并联于电网上，用于吸收无功功率，即补偿线路的电容性充电电流，限制系统工频电压的升高和操作过电压，保护系统的绝缘水平，保证线路的可靠运行。

随着我国城市规模的不断扩大及城市电网的改造，架空线路输电逐渐被地下电缆输电所替代，使得输电网络的对地电容性充电电流急剧增大，为了降低系统工频电压的升高和系统的绝缘水平，保证系统的安全可靠运行和城市的电网供电质量，原来在高压及超高压、远距离输电系统中广泛应用的并联电抗器在城市配电电网中得到较普遍的应用2. 类型：并联电抗器主要有以下几种类型：1）油浸式铁心并联电抗器、2）空心式并联电抗器（含环氧包封式、开放式、半铁芯式等）3）环氧浇注干式铁心式并联电抗器。

电抗器各参数的含义是什么?答:额定频率：50 Hz。

相数：单相或三相。

额定电压：电抗器与并联电容器组相串联的回路所接入的电力系统的额定电压。

用Usn 表示。

常用的有6、10、35、66 kV。

额定电抗率：4.5%、5%、6%、12%、13%。

额定端电压：电抗器通过工频额定电流时，一相绕组两端的电压方均根值。

用Un表示额定端电压按下列（1）式计算：Un=K.N.Ucn (1)式中：K——额定电抗率；N——每相电容器串联台数；Ucn——配套并联电容器的额定电压，kV。

电抗器的额定端电压及其相关参数应符表10-的规定。

表10- 电抗器的额定端电压及其相关参数三相电抗器的额定容量按下列（2）式计算：Sn=K.Qc (2)式中：Sn——三相电抗器的额定容量，kvar；K——额定电抗率Qc——电容器组的三相容量，kvar。

单相电抗器的额定容量为三相电抗器的额定容量的三分之一。

额定电流：与电抗器相串联的电容器组的额定电流。

用In表示。

单相电抗器的额定电流按下列（3.1）式计算：In=Sn/Un…………………………………（3.1）式中：In——额定电流，A；Sn——单相电抗器的额定容量，kvar；Un——电抗器的额定端电压，kV。

三相电抗器的额定电流按下列（3.2）式计算：n=Sn/（3Un）………………….…………（3.2）式中：In——额定电流，A；Sn——三相电抗器的额定容量，kvar；Un——电抗器的额定端电压，kV。

额定电抗：电抗器通过工频额定电流时的电抗值。

用Xn表示。

电抗器额定电抗按下列（4）式计算：Xn=1000 Un/In (4)式中：Xn——额定电抗，Ω；Un——额定端电压，kV；In——额定电流，A。

冷却方式的标志:干式空心电抗器，采用空气自然循环冷却方式时，以字母AN表示。

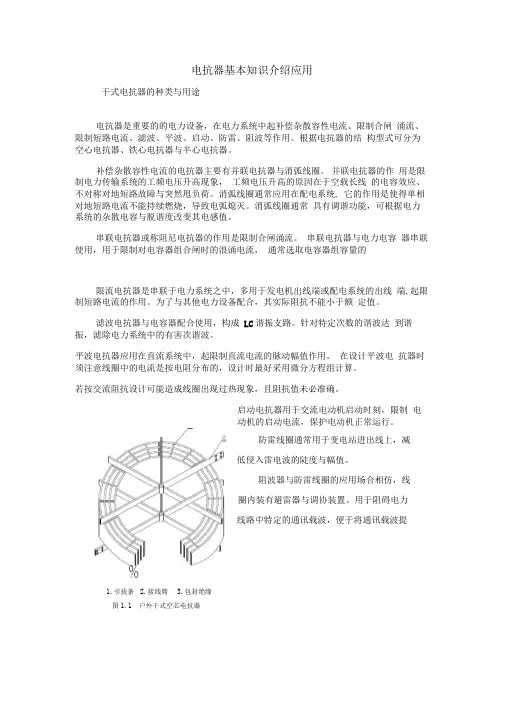

电抗器基本知识介绍应用干式电抗器的种类与用途电抗器是重要的的电力设备，在电力系统中起补偿杂散容性电流、限制合闸涌流、限制短路电流、滤波、平波、启动、防雷、阻波等作用。

根据电抗器的结构型式可分为空心电抗器、铁心电抗器与半心电抗器。

补偿杂散容性电流的电抗器主要有并联电抗器与消弧线圈。

并联电抗器的作用是限制电力传输系统的工频电压升高现象，工频电压升高的原因在于空载长线的电容效应、不对称对地短路故障与突然甩负荷。

消弧线圈通常应用在配电系统, 它的作用是使得单相对地短路电流不能持续燃烧，导致电弧熄灭。

消弧线圈通常具有调谐功能，可根据电力系统的杂散电容与脱谐度改变其电感值。

串联电抗器或称阻尼电抗器的作用是限制合闸涌流。

串联电抗器与电力电容器串联使用，用于限制对电容器组合闸时的浪涌电流，通常选取电容器组容量的限流电抗器是串联于电力系统之中，多用于发电机出线端或配电系统的出线端,起限制短路电流的作用。

为了与其他电力设备配合，其实际阻抗不能小于额定值。

滤波电抗器与电容器配合使用，构成LC谐振支路。

针对特定次数的谐波达到谐振，滤除电力系统中的有害次谐波。

平波电抗器应用在直流系统中，起限制直流电流的脉动幅值作用。

在设计平波电抗器时须注意线圈中的电流是按电阻分布的，设计时最好采用微分方程组计算。

若按交流阻抗设计可能造成线圈出现过热现象，且阻抗值未必准确。

启动电抗器用于交流电动机启动时刻，限制电动机的启动电流，保护电动机正常运行。

防雷线圈通常用于变电站进出线上，减低侵入雷电波的陡度与幅值。

阻波器与防雷线圈的应用场合相仿，线圈内装有避雷器与调协装置。

用于阻碍电力线路中特定的通讯载波，便于将通讯载波提%1.引拔条2.接线臂3.包封绝缘图1.1 户外干式空芯电抗器取出来，实现电力载波的重要设备。

户外空心干式电抗器是20世纪80年代出现的新一代电抗器产品，如图1.1所示。

它是利用环氧绕包技术将绕组完全密封，导线相互粘接大大的增加了绕组的机械强度。

电力系统中串联电容器、并联电容器、串联电抗器、并联
电抗器的作用分别是什么？
串联电容器：减少线路中的感性，使感性和容性达到平衡，达到线路中无电压的损失，达到线路输送的功率为自然功率，减少线路中的无功功率：并联电抗器，因为电抗器为大电感，一般应用在特高压的线路中，因为特高压的线路中采用分裂导线，线路中存在大量的容性的无功功率，这时候在线路的首段和末段并联电抗器，吸收这些容性功率，减少线路输送无功功率，输送的功率为自然功率，同时当线路轻载的时候，避免线路的过电压和发电机的带长线的自励磁和抑制了潜供电流，使单相故障的速度更快了，一般的600km的距离可以设置电抗器；并联电容器，并联在线路的末端，为负载提供了无功功率，使线路线路输送的无功功率减少，减少了线路中的损耗，同时可以提高负载侧的功率因素，并联在线路的首段，也就是母线侧，一般用于提高母线侧的功率因素，母线侧的功率因素一般可以达到0.95到0.98；串联电抗器，一般用于限流的左右，滤除谐波：除了串联电容器以外，都是通过无功功率来改善线路的电能质量，也要考虑这三种方式对于谐波的影响，产生高次谐波，对于电力电子仪器有害，一般通过并联电容器和电感来滤除谐波电流和电压，可以参考
静止补偿器中的可控硅电抗器。

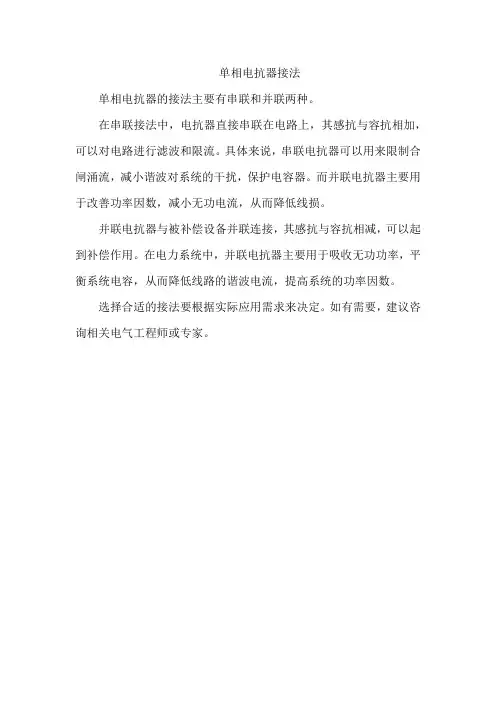

单相电抗器接法
单相电抗器的接法主要有串联和并联两种。

在串联接法中，电抗器直接串联在电路上，其感抗与容抗相加，可以对电路进行滤波和限流。

具体来说，串联电抗器可以用来限制合闸涌流，减小谐波对系统的干扰，保护电容器。

而并联电抗器主要用于改善功率因数，减小无功电流，从而降低线损。

并联电抗器与被补偿设备并联连接，其感抗与容抗相减，可以起到补偿作用。

在电力系统中，并联电抗器主要用于吸收无功功率，平衡系统电容，从而降低线路的谐波电流，提高系统的功率因数。

选择合适的接法要根据实际应用需求来决定。

如有需要，建议咨询相关电气工程师或专家。

并联电抗器原理
并联电抗器是一种电力电子装置，用于改变电路中的功率因数或电感。

它由电感线圈和电容器组成，这些元件通过并联连接。

并联电抗器的工作原理是通过改变电路中的电感或电容来实现对电路的调节。

当并联电抗器连接到电路中时，它会提供额外的电感或电容来改变电路中的等效电感或电容。

通过调节并联电抗器的参数，可以改变电路中的功率因数或电感。

当电路中需要增加电感时，可以连接一个并联电感器。

并联电感器通过提供额外的电感量，有效地增加了电路的总电感。

这在某些情况下是必要的，例如在交流电路中，增加电感可以改善功率因数，减少失真并提高电路的效率。

另一方面，当电路中需要增加电容时，可以连接一个并联电容器。

并联电容器通过提供额外的电容来增加电路的总电容。

这对于需要存储额外电荷或改变电路的频率响应的电路非常有用。

总的来说，通过连接并联电抗器，可以灵活地调整电路中的电感和电容，从而改变电路的功率因数或电感。

这对于各种电力和电子应用非常重要，例如电力系统中的功率因数校正、电子设备中的滤波和频率响应校正等。

附 录 A（资料性附录）可控并联电抗器基本原理A.1 变压器型可控并联电抗器变压器型可控并联电抗器是可控并联电抗器的一种形式，它基于高阻抗变压器原理将变压器和电抗器设计为一体，将变压器的短路阻抗百分比设计为接近100%，在本体的低压侧接入晶闸管、断路器及其他控制回路进行调节，实现输出感性无功功率的分级控制。

变压器型可控并联电抗器典型单相结构图如图A.1所示。

注：X1、X2分别为变压器本体初级线圈和次级线圈。

Xn为中性点电抗器。

Xb1、Xb2、Xb3为辅助电抗器，和本体配合满足各级容量要求。

Xb11、Xb12、Xb13为取能电抗器，为对应容量级晶闸管阀提供取能和晶闸管开通电压。

D11、D12、D13为旁路断路器，和各容量级阀并联，承担长期工作电流。

TK1、TK2、TK3为自冷晶闸管阀组，分别对应各容量级。

G11、G12、G13为隔离开关，用于各级阀的检修。

Y1、Y2、Y3为避雷器，用于在过电压故障下保护晶闸管阀和电抗器。

图A.1 变压器型可控并联电抗器单相结构原理图在旁路断路器上可串联取能电抗器，保证旁路断路器在旁路状态下晶闸管阀满足取能工作条件。

线路侧可控并联电抗器中性点经电抗器接地，在非对称故障或线路断路器开断期间，限制潜供电流，并抑制恢复过电压，同时抑制谐振过电压，通常按照全补偿原则设计中性点电抗器电抗值，即补偿线路相间电容和相对地电容，特别是相间接近全补偿，使相间阻抗接近无穷大。

母线用可控并联电抗器中性点直接接地。

变压器型可控并联电抗器中的晶闸管阀采用电流过零投切的工作方式，工作在全开通或全关断状态，基本不产生谐波及直流分量，不需加装滤波器，提高了产品性能和可靠性。

正常工作不发生容量切换时，旁路断路器闭合承担长期工作电流。

晶闸管阀仅在容量切换过程中，在旁路断路器动作之前短时导通，实现快速动作，可采用空气自然冷却方式。

在发生故障时，采用晶闸管快速调节至100%容量，达到限制工频过电压、抑制潜供电流的目的。

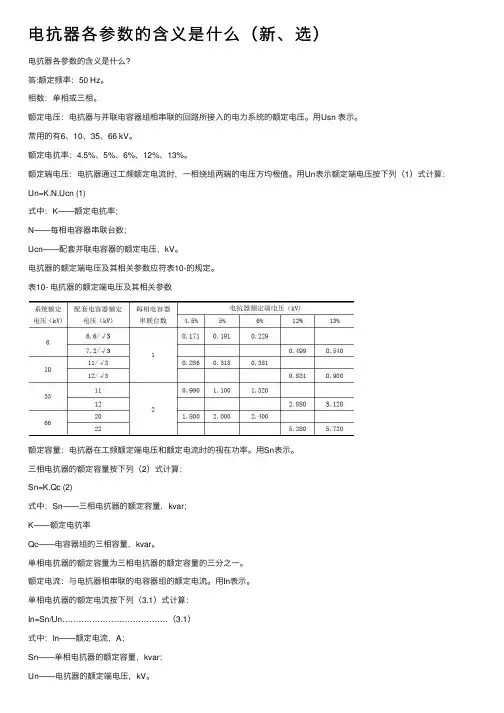

电抗器各参数的含义是什么（新、选）电抗器各参数的含义是什么?答:额定频率：50 Hz。

相数：单相或三相。

额定电压：电抗器与并联电容器组相串联的回路所接⼊的电⼒系统的额定电压。

⽤Usn 表⽰。

常⽤的有6、10、35、66 kV。

额定电抗率：4.5%、5%、6%、12%、13%。

额定端电压：电抗器通过⼯频额定电流时，⼀相绕组两端的电压⽅均根值。

⽤Un表⽰额定端电压按下列（1）式计算：Un=K.N.Ucn (1)式中：K——额定电抗率；N——每相电容器串联台数；Ucn——配套并联电容器的额定电压，kV。

电抗器的额定端电压及其相关参数应符表10-的规定。

表10- 电抗器的额定端电压及其相关参数额定容量：电抗器在⼯频额定端电压和额定电流时的视在功率。

⽤Sn表⽰。

三相电抗器的额定容量按下列（2）式计算：Sn=K.Qc (2)式中：Sn——三相电抗器的额定容量，kvar；K——额定电抗率Qc——电容器组的三相容量，kvar。

单相电抗器的额定容量为三相电抗器的额定容量的三分之⼀。

额定电流：与电抗器相串联的电容器组的额定电流。

⽤In表⽰。

单相电抗器的额定电流按下列（3.1）式计算：In=Sn/Un…………………………………（3.1）式中：In——额定电流，A；Sn——单相电抗器的额定容量，kvar；Un——电抗器的额定端电压，kV。

三相电抗器的额定电流按下列（3.2）式计算：n=Sn/（3Un）………………….…………（3.2）式中：In——额定电流，A；Sn——三相电抗器的额定容量，kvar；Un——电抗器的额定端电压，kV。

额定电抗：电抗器通过⼯频额定电流时的电抗值。

⽤Xn表⽰。

电抗器额定电抗按下列（4）式计算：Xn=1000 Un/In (4)式中：Xn——额定电抗，Ω；Un——额定端电压，kV；In——额定电流，A。

冷却⽅式的标志:⼲式空⼼电抗器，采⽤空⽓⾃然循环冷却⽅式时，以字母AN表⽰。
