HK3563精密电池内阻测试仪使用说明书

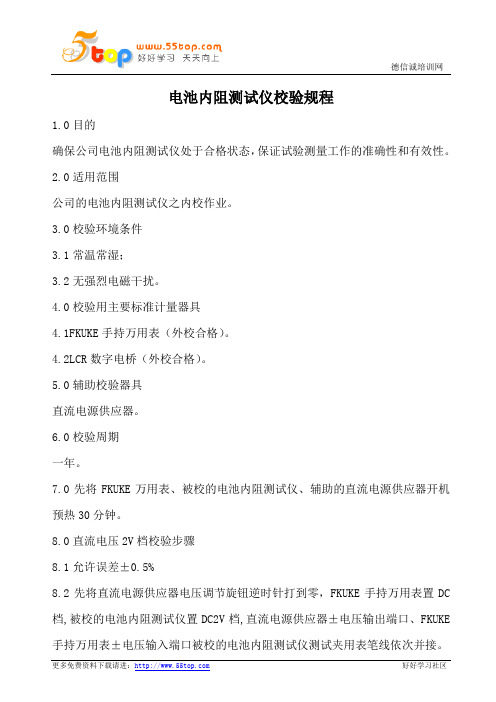

电池内阻测试仪校验规程1.0目的确保公司电池内阻测试仪处于合格状态，保证试验测量工作的准确性和有效性。

2.0适用范围公司的电池内阻测试仪之内校作业。

3.0校验环境条件3.1常温常湿；3.2无强烈电磁干扰。

4.0校验用主要标准计量器具4.1FKUKE手持万用表（外校合格）。

4.2LCR数字电桥（外校合格）。

5.0辅助校验器具直流电源供应器。

6.0校验周期一年。

7.0先将FKUKE万用表、被校的电池内阻测试仪、辅助的直流电源供应器开机预热30分钟。

8.0直流电压2V档校验步骤8.1允许误差±0.5%8.2先将直流电源供应器电压调节旋钮逆时针打到零，FKUKE手持万用表置DC 档,被校的电池内阻测试仪置DC2V档,直流电源供应器±电压输出端口、FKUKE 手持万用表±电压输入端口被校的电池内阻测试仪测试夹用表笔线依次并接。

8.3按下被校的电池内阻测试仪“测量”按钮,启动测试,调节直流电源供应器电压调节旋钮，使FKUKE手持万用表依次显示到被校电池内阻测试仪2V量程的10％、50％、90％左右，观察读取FKUKE万用表和被校电池内阻测试仪DC电压显示数值，并记录到《仪器校验记录表》内。

8.4计算FKUKE万用表和被校电池内阻测试仪二者之间对应DC电压误差值，确认是否在规定的±0.5％范围之内，并将误差值记录到《仪器校验记录表》内。

9.0直流20V档校验步骤9.1允许误差±0.5%9.2先将直流电源供应器电压调节旋钮逆时针打到零，FKUKE万用表置DC档,被校的电池内阻测试仪置DC20V档,直流电源供应器±电压输出端口、FKUKE万用表±电压输入端口、被校的电池内阻测试仪测试夹用表笔线依次并接。

9.3按下被校的电池内阻测试仪“测量”按钮,启动测试,调节直流电源供应器电压调节旋钮，使FKUKE万用表依次显示到被校电池内阻测试仪20V量程的10％、50％、90％左右，观察读取标准台式表和被校电池内阻测试仪DC电压显示数值，并记录到《仪器校验记录表》内。

日置内阻测试仪使用说明书全文共四篇示例，供读者参考第一篇示例：日置内阻测试仪使用说明书一、产品介绍日置内阻测试仪是一款用于测量电池内部电阻的专业仪器。

通过该仪器可以精确地测量各种电池的内阻值，并及时发现电池的性能问题，保障设备的正常运行和安全使用。

本说明书将详细介绍日置内阻测试仪的使用方法和注意事项，帮助用户正确使用该产品。

二、产品规格1. 测试范围：0~200mΩ2. 测试精度：±1%3. 分辨率：0.1mΩ4. 显示方式：数码显示5. 工作温度：0~40℃6. 相对湿度：＜80%7. 电源：AC220V±10% 50Hz8. 外形尺寸：320mm×240mm×140mm9. 重量：约5kg三、使用方法1. 准备工作：将日置内阻测试仪放置在水平、通风良好的地方，并接通交流电源。

2. 连接电池：使用测试夹将待测电池的正负极分别连接至测试仪的对应端口，并确保连接牢固。

3. 开机测试：按下电源开关，等待仪器自检完成后，显示屏将显示当前电池的内阻数值。

4. 结果分析：根据显示屏上的内阻数值，可以判断电池的性能状态，如果内阻值超出正常范围，说明电池可能存在问题，需要及时更换或维修。

5. 关机操作：测试完成后，按下电源开关，断开电池连接，将测试仪放置在安全地方。

四、注意事项1. 使用过程中要避免将内阻测试仪受到严重撞击或挤压，以免损坏设备。

2. 在进行电池内阻测试时，应按照正负极连接至对应端口，避免连接错误导致读数不准确或损坏测试仪。

3. 在测量电池内阻时，应选择合适的测试范围，以确保测量结果准确可靠。

4. 高温、潮湿环境可能影响内阻测试仪的正常工作，应避免将设备暴露在此类环境中。

5. 长时间不使用内阻测试仪时，应将设备存放在干燥通风的环境中，避免产生潮气影响设备性能。

五、维护保养1. 定期清洁：使用软布擦拭内阻测试仪的表面，避免灰尘和污垢进入设备内部影响正常使用。

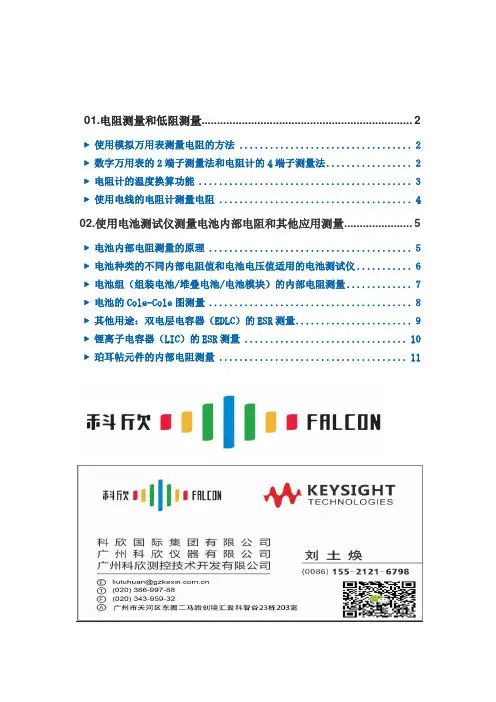

01.电阻测量和低阻测量 (2)▶ 使用模拟万用表测量电阻的方法 (2)▶ 数字万用表的2端子测量法和电阻计的4端子测量法 (2)▶ 电阻计的温度换算功能 (3)▶ 使用电线的电阻计测量电阻 (4)02.使用电池测试仪测量电池内部电阻和其他应用测量 (5)▶ 电池内部电阻测量的原理 (5)▶ 电池种类的不同内部电阻值和电池电压值适用的电池测试仪 (6)▶ 电池组（组装电池/堆叠电池/电池模块）的内部电阻测量 (7)▶ 电池的Cole-Cole图测量 (8)▶ 其他用途：双电层电容器（EDLC）的ESR测量 (9)▶ 锂离子电容器（LIC）的ESR测量 (10)▶ 珀耳帖元件的内部电阻测量 (11)01.电阻测量和低阻测量▶使用模拟万用表测量电阻的方法模拟万用表的电阻测量回路如下图所示。

测量电阻Rx前，请将测试探头之间短路后进行调零。

这样可以补偿万用表内部的电阻值。

Rx上施加电压时可能发生短路事故，请务必确认。

模拟万用表可以通过连接电阻Rx时的电流表A的变化来读取电阻值。

▶ 数字万用表的2端子测量法和电阻计的4端子测量法数字万用表的电阻测量方法基本上都上2端子测量法。

流过一定电流后通过电压表来读取电阻R0的电阻值，测量含接线电阻r1和r2在内的电阻值。

为了较小此影响，在测量电阻R0之前需要将测试探头短路后进行调零。

但是即便是使用这种方法仍然无法消除测试探头和被测物之间的接触电阻的影响。

而且电阻R0的电阻值较低，导致无法准确测量。

4端子测量法是流过一定电流的回路和电压表的回路一直到被测物的两端都是独立的。

4根测试线完全短路后进行调零的话，不仅去除了接触电阻的影响，还能忽略r1到r4 的接线电阻的影响。

测量直流电阻的4端子测量法在HIOKI产品中，仅是一部分台式数字万用表和电阻计所采用的的测量方法。

▶电阻计的温度换算功能不论什么物体都会因为温度的变化导致电阻值也变化。

使用电阻计进行测量并不限制被测物的温度，因此为了进行统一的检查需要排除温度的影响。

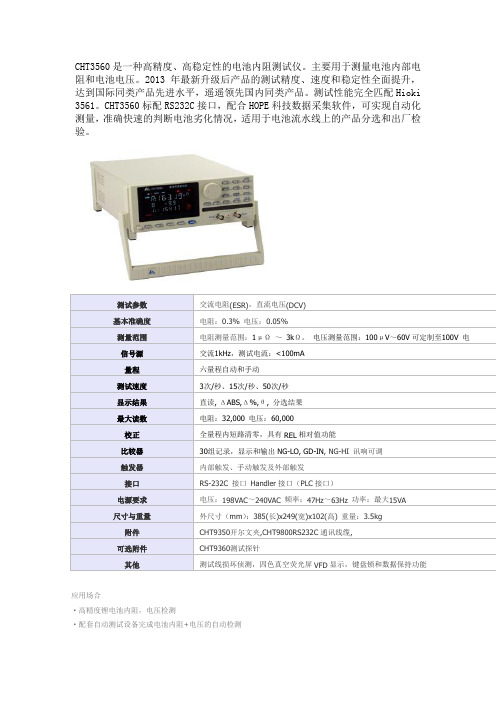

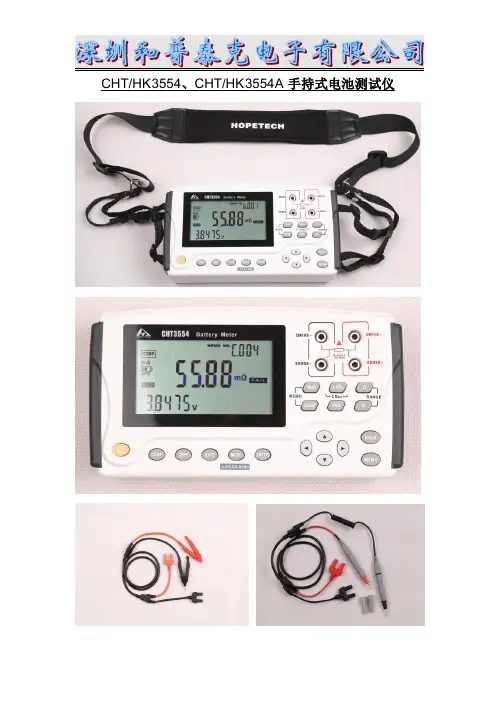

CHT3560是一种高精度、高稳定性的电池内阻测试仪。

主要用于测量电池内部电阻和电池电压。

2013年最新升级后产品的测试精度、速度和稳定性全面提升，达到国际同类产品先进水平，遥遥领先国内同类产品。

测试性能完全匹配Hioki3561。

CHT3560标配RS232C接口，配合HOPE科技数据采集软件，可实现自动化测量，准确快速的判断电池劣化情况，适用于电池流水线上的产品分选和出厂检验。

测试参数交流电阻(ESR)，直流电压(DCV)基本准确度电阻：0.3% 电压：0.05%测量范围电阻测量范围：1μΩ～3kΩ。

电压测量范围：100μV～60V可定制至100V 电信号源交流1kHz，测试电流：<100mA量程六量程自动和手动测试速度3次/秒、15次/秒、50次/秒显示结果直读, ΔABS,Δ%,θ, 分选结果最大读数电阻：32,000 电压：60,000校正全量程内短路清零，具有REL相对值功能比较器30组记录，显示和输出NG-LO, GD-IN, NG-HI 讯响可调触发器内部触发、手动触发及外部触发接口RS-232C 接口Handler接口（PLC接口）电源要求电压：198VAC～240VAC 频率：47Hz～63Hz 功率：最大15VA尺寸与重量外尺寸（mm）：385(长)x249(宽)x102(高) 重量：3.5kg附件CHT9350开尔文夹,CHT9800RS232C通讯线缆,可选附件CHT9360测试探针其他测试线损坏侦测，四色真空荧光屏VFD显示，键盘锁和数据保持功能应用场合·高精度锂电池内阻，电压检测·配套自动测试设备完成电池内阻+电压的自动检测·电池的劣化状态和寿命评估·超级电容的ESR测试CHT3561是一种高精度、高稳定性的电池内阻测试仪。

主要用于测量电池内部电阻和电池电压。

2013年最新升级后产品的测试精度、速度和稳定性全面提升，达到国际同类产品先进水平，遥遥领先国内同类产品。

电池测试设备说明书说明书电池测试设备1. 产品概述：电池测试设备是一种用于测试和评估电池性能的专业设备。

它可以用于测量电池的容量、循环寿命、内阻等参数，帮助用户准确评估电池的质量和可靠性。

2. 产品特点：(1) 高精度测量：电池测试设备采用先进的测量技术和仪器，能够提供高精度的测试数据，确保测试结果的准确性。

(2) 多种测试模式：该设备支持多种测试模式，包括容量测试、放电测试、循环测试等，满足不同测试需求。

(3) 自动化操作：设备配备了自动化控制系统，可以实现自动测试和数据记录，提高工作效率并减少人为误差。

(4) 用户友好界面：设备操作界面简单直观，易于使用。

同时，具备故障自诊断功能，方便用户进行故障排除。

(5) 数据分析与导出：设备具备数据分析和导出功能，可以生成测试报告并导出到外部存储设备，方便用户进行后续分析和存档。

3. 使用方法：(1) 准备工作：将待测试的电池正确连接到测试设备上，并确保连接稳定可靠。

(2) 参数设置：根据需要，设定测试的参数，如容量、测试时间、循环次数等。

(3) 开始测试：点击开始按钮，设备将按照设定的参数进行测试。

期间可以实时监测电池状态和测试进度。

(4) 数据记录与分析：测试完成后，设备将自动记录测试数据，并可以进行数据分析及生成测试报告。

4. 安全注意事项：(1) 请正确接线并确保电池连接牢固，避免短路和其他安全风险。

(2) 请按照产品说明书要求使用设备，避免过载和误操作导致设备损坏或人身伤害。

(3) 设备应放置在干燥、通风良好的环境中，避免进水或过热。

(4) 请定期对设备进行维护保养，确保设备的正常工作和使用寿命。

5. 售后服务：本产品提供一年质保期，质保期内免费维修或更换故障部件。

如需维修或技术支持，请联系我们的客服人员。

感谢您选择我们的电池测试设备，我们将致力于为您提供优质的产品和服务。

如有任何问题或建议，请随时与我们联系。

以上为电池测试设备说明书内容，如需进一步了解或操作指导，请参阅详细的产品说明书或联系厂家。

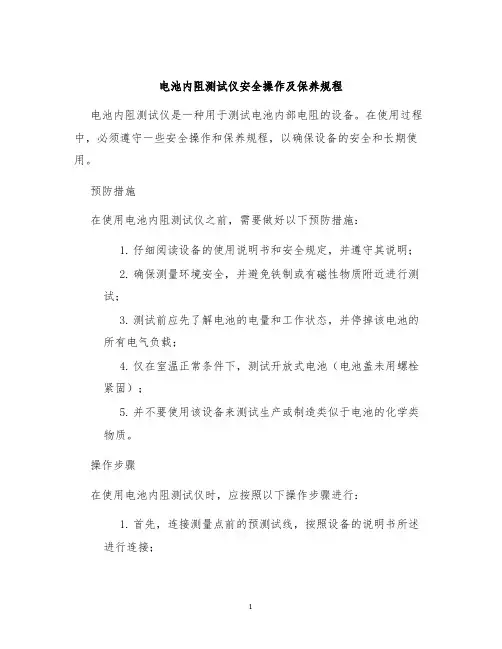

电池内阻测试仪安全操作及保养规程电池内阻测试仪是一种用于测试电池内部电阻的设备。

在使用过程中，必须遵守一些安全操作和保养规程，以确保设备的安全和长期使用。

预防措施在使用电池内阻测试仪之前，需要做好以下预防措施：1.仔细阅读设备的使用说明书和安全规定，并遵守其说明；2.确保测量环境安全，并避免铁制或有磁性物质附近进行测试；3.测试前应先了解电池的电量和工作状态，并停掉该电池的所有电气负载；4.仅在室温正常条件下，测试开放式电池（电池盖未用螺栓紧固）；5.并不要使用该设备来测试生产或制造类似于电池的化学类物质。

操作步骤在使用电池内阻测试仪时，应按照以下操作步骤进行：1.首先，连接测量点前的预测试线，按照设备的说明书所述进行连接；2.启动电池内阻测试仪，并设置所需的测量参数，例如电池总电压、测量电流等；3.将电池连接到设备的测试端口上，并启动测试；4.测试时间结束后，断开测试连接，关闭电源，并将电池移除安全位置；5.将设备残留在电池的任何导线，电缆电路，以及电线焊点正确的插头和装置焊引出，实行备份存档；保养规则对于电池内阻测试仪，我们需要经常进行维护和保养，以确保其性能稳定、安全可靠。

下面是一些保养规则和注意事项：1.在维护和保养设备时，应关闭电池内阻测试仪电源，并断开与电池的任何连接；2.定期检查设备的导线和附件，并确保电池内阻测试仪外部和内部表面干净；3.定期进行仪器校准来确保测量的准确性；4.不要让电池内阻测试仪暴露在湿气、高温或有腐蚀性的环境中；5.如果设备出现任何异常，例如灯泡熄灭或声音异常等，应立即停止使用并寻求专业帮助维修。

总结在使用电池内阻测试仪时，必须要遵守一些安全操作和保养规程，以确保设备的性能稳定和长期使用。

在使用过程中，我们需要做好预防措施，在操作步骤中执行严格的任务，定期检查和维护设备，以此确保最佳的测试结果，并确保工作环境的安全。

电池综合测试仪操作指引1.0目的规范电池综合功能测试仪的操作、保管与维护。

2.0范围适用公司内BTS-2004型号的电池综合功能测试仪。

3.0定义无4.0职责4.1品质部为本指导书的权责单位。

4.2各使用部门遵守本操作指引。

5.0操作内容5.1基本功能与外观1）电池静态参数快速检测； 2）电池容量检测3）可单独选择的电池充电功能；4）可单独选择的电池放电功能。

5）数控电流电压源功能； 6）数控电子负载功能。

7）电压和内阻表功能； 8）仪器校准功能9）读码，用来显示操作和测量信息的LCD 显示器，操作键盘，以及接线孔，如图所示：个轻触按键，分别是向上键，向下键，左键（减少），右键（增加）,取消键（返回），确认键（开始/暂停）键。

在任何一个操作界面中，按取消键都可以退出当前操作，并返回上一级菜单，如当前在设置状态，按确认键则启动运行，如在运行状态，按确认键可以暂停当前操作，再次按下确认键，可以再次启动当前运行。

个接线端子，其中P+，P-分别连接到电池的正极和负极，作为充电电流和放电电流的连接通道，另外，R+,R-也分别用独立的两根导线连接到电池的正极和负极。

并在电池极片上汇合，作为测量信号的连接通道，这样测量的时候，通过4线制测量，可以消除导线带来的测量误差，提高测试精度。

另外R1,和R2 分别作为电池内部识别ID 电阻或者热敏电阻的连接端子，如需要的话，可以用导线连接到相应端子，ID 线用于测量一些带码片的电池，目前此项功能可选。

，测量该电池共需要5根连接线，其中P+,R+分别用两根导线连接到电池的正极，P-，R-分别用两根导线连接到电池的负极，这样可以获得精确的内阻测量结果，如不需要精确的内阻测量结果，也可以把P+，R+直接并联，P-和R-直接并联，然后再分别连接到电池的正极和负极，这样除内阻测试的电阻值可能偏大外，无其他不良影响。

如需要测试识别电阻或者热敏电阻，可将单独的导线连接到测试仪R1/R2 端到电池的对应端子。

蓄电池内阻测试仪操作指导电池内阻测试仪操作指导操作指导仪表左侧有个电源开关，拨向上端即开机，拨向下端关机。

点击屏幕，进入仪表主菜单如下列图：2-1 仪表主菜单界面字母〞U〞表示仪表当前有正确插接U盘；点击左上角的图标，可将仪表当前屏幕保存到U盘。

1〕单节电池测量点击单节测量，输入电压类型、电池类型、电池号参数后，单击触摸屏“开始测量〞按钮即可进行测量。

2-2 单节电池测量输入界面2〕成组电池测量成组电池测量界面如下，其测量操作方法同单节电池测量。

输入电压类型、电池类型、站号、组号、电池数参数后，单击触摸屏“开始测量〞按钮即可进行测量。

2-3 成组电池测量输入界面双击主界面“示波器〞菜单项进入示波器功能界面，如下列图。

示波器功能可进行简单的电压测量。

2-4 示波器双击主界面“数据管理〞菜单项进入数据管理功能界面，包括单节电池测量数据和成组电池测量数据，可对数据记录进行翻开回放、转存U盘、删除等操作，同时还可以格式化数据记录。

2-5 数据管理界面1〕系统管理界面如下，包括时间设置、参数校准、、系统更新、语言选择、版本信息等功能2-6 系统管理菜单页面2〕时间设置进入“系统管理〞菜单→双击“时间设置〞菜单，弹出“日期和时间〞对话窗，输入年、月、日、时、分、秒后，按“确定〞即可。

2-7 时间设置菜单页面3〕参数校准双击“系统管理〞菜单→双击“参数校准〞菜单，显示输入密码窗口〔密码88888888〕，输入密码正确后，自动进入“参数校准〞功能菜单界面。

2-8 参数校准菜单界面双击“系统管理〞菜单→双击“参数校准〞菜单→双击“零点校准〞菜单项，进入零点校准功能，界面如下：2-9 零点校准界面 2-10 零点校准完成界面点击“校准〞按钮，界面显示“正在校准…〞即进入零点校准环节，校准完成后显示“校准完成！〞，如图2-11所示，此时已进行一次零点校准。

点击“校准〞按钮将会进行新的一次校准过程。

双击“系统管理〞菜单→双击“参数校准〞菜单→双击“电压校准〞菜单项进电压校准功能，包括四个通道的电压校准，每个通道进行两个测量点的校准，界面如下：2-11电压校准界面每个通道进行两个测量点的校准，如上图2-13所示。

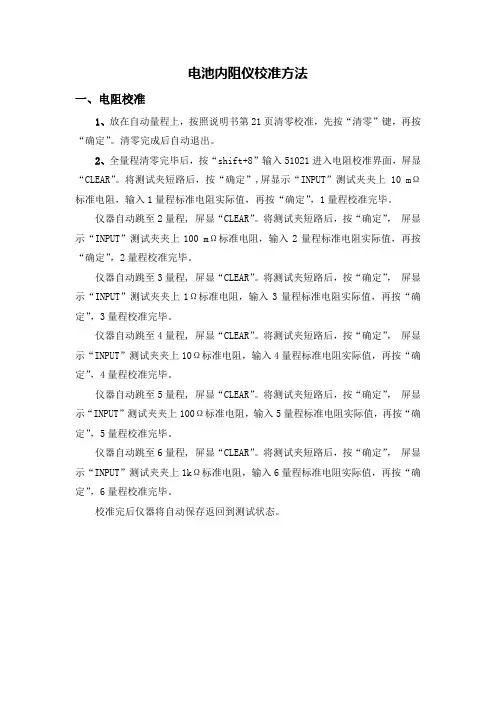

电池内阻仪校准方法一、电阻校准1、放在自动量程上，按照说明书第21页清零校准，先按“清零”键，再按“确定”。

清零完成后自动退出。

2、全量程清零完毕后，按“shift+8”输入51021进入电阻校准界面，屏显“CLEAR”。

将测试夹短路后，按“确定”,屏显示“INPUT”测试夹夹上10 mΩ标准电阻，输入1量程标准电阻实际值，再按“确定”，1量程校准完毕。

仪器自动跳至2量程, 屏显“CLEAR”。

将测试夹短路后，按“确定”，屏显示“INPUT”测试夹夹上100 mΩ标准电阻，输入2量程标准电阻实际值，再按“确定”，2量程校准完毕。

仪器自动跳至3量程, 屏显“CLEAR”。

将测试夹短路后，按“确定”，屏显示“INPUT”测试夹夹上1Ω标准电阻，输入3量程标准电阻实际值，再按“确定”，3量程校准完毕。

仪器自动跳至4量程, 屏显“CLEAR”。

将测试夹短路后，按“确定”，屏显示“INPUT”测试夹夹上10Ω标准电阻，输入4量程标准电阻实际值，再按“确定”，4量程校准完毕。

仪器自动跳至5量程, 屏显“CLEAR”。

将测试夹短路后，按“确定”，屏显示“INPUT”测试夹夹上100Ω标准电阻，输入5量程标准电阻实际值，再按“确定”，5量程校准完毕。

仪器自动跳至6量程, 屏显“CLEAR”。

将测试夹短路后，按“确定”，屏显示“INPUT”测试夹夹上1kΩ标准电阻，输入6量程标准电阻实际值，再按“确定”，6量程校准完毕。

校准完后仪器将自动保存返回到测试状态。

二、电压校准按“shift+8”，输入51020进入电压校准界面。

将测试夹接上5V标准电源，在仪器上面输入标准电源的实际值，按“确定”键，6V电压量程校准完毕。

仪器自动跳至60V量程，屏显CLEAR。

将测试夹短路，按“确定”，清零完成后将测试夹接上25V标准电源，在仪器上输入标准电源的实际值，按“确定”，校准完成后按“返回”保存退出，电压标准完成。
