蓄电池内阻测试仪产品说明书（V1.01）武汉启亦电气有限公司Wuhan Qiyi Electric Co.,Ltd本说明书对应蓄电池内阻测试仪，软件版本V1.01。
武汉启亦电气有限公司版权所有。
本说明书中的产品信息、技术参数代表说明书编写时的技术状态，更改恕不另行通知。
我们已经尽力确保本说明书中的信息可靠和准确，但仍可能存在不准确或者错误的地方。
使用说明尊敬的用户：感谢您购买本公司蓄电池内阻测试仪。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
产品说明书是提供关于如何安全、正确和高效地使用蓄电池内阻测试仪的资料。
蓄电池内阻测试仪产品说明书包含使用该设备的重要安全说明，让您熟悉设备操作。
请阅读并遵循“安全规程”一节中所说明的安全规定以及所有相关的安装和运行说明。
遵从产品说明书里的指示有助于规避风险、减少修理费用及由于不正常操作导致的仪器故障。
应该在使用蓄电池内阻测试仪的现场常备产品说明书。
所有蓄电池内阻测试仪的操作者必须要阅读它。
除了遵守蓄电池内阻测试仪说明书的内容，您还要遵守在高电压电力设备上工作的所有相关的国家及国际安全规程。
在高压电力设备上工作是非常危险的。
使用蓄电池内阻测试仪进行的测量必须由具有相关资质的、熟练并经认可的人员来进行。
在工作开始前，请清晰地明确责任。
接受过蓄电池内阻测试仪训练、指导、培训的人员在从事高压电力设备的工作时，仍然需要有经验的操作员监督下进行。
安全规程:请阅读下列安全注意事项，以避免人身伤害！（1）在操作蓄电池内阻测试仪之前，请仔细阅读本章中的说明。
如果您不理解其中某些安全规程，在继续操作前请联系武汉启亦电气有限公司。
在使用蓄电池内阻测试仪工作时，要注意遵守安全规程。
（2）只有本公司专业技术人员或经认证的专业机构才能对蓄电池内阻测试仪进行维护和修理。
使用概述:（1）检查仪器本体及其附件完整无破损，尤其是要避免影响安全的损坏。
（2）做好免受相邻带电部分伤害的安全措施。
优利德ut3562使用说明书
优利德ut3562是一款电池内阻测试仪，该测试仪是一种手持式测试仪，可执行的功能有：单节测量、成组测量、数据管理、系统管理。
便携式，用户界面友好，充电电池，待机时间大约为2-4小时大屏幕点阵LCD显示。
操作说明如下：
测试提示：
1、使用测试仪进行测试时，应观察所有设备制造商的注意事项和警告。
2、测试前应仔细检查所有测试引线的连接。
3、确认加载/感应夹均连接在电池的接线柱上。
确认正极和负极夹均正确连接在电池的接线柱上。
4、如果极性接反，测试仪将显示：“极性接反，检查连接”。
5、电池夹必须与电池连接牢固。
否则将出现错误诊断。
对于接线柱在侧面的电池，将测试夹夹在圆形电缆的接线端，而不是方形电缆的接线端。
6、为了确保连接牢固，必要时可拆下电池夹螺栓，并用一个侧面转接接头代替。
7、安装前检查接线柱间隙是否足够。
注意测试前应目视检查以下项目：
1、电池盒是否破裂。
电池单元盖是否破裂，电池盒与电池单元盖的密封情况。
3、接头或接线柱是否被腐蚀，电池压板是否过松或过紧而使电池内部破裂。
4、电池上部污垢或导电酸，电缆或导线磨损、断裂或损坏，接头被腐蚀或过松。
电池内阻测试仪校验规程1.0目的确保公司电池内阻测试仪处于合格状态，保证试验测量工作的准确性和有效性。
2.0适用范围公司的电池内阻测试仪之内校作业。
3.0校验环境条件3.1常温常湿；3.2无强烈电磁干扰。
4.0校验用主要标准计量器具4.1FKUKE手持万用表（外校合格）。
4.2LCR数字电桥（外校合格）。
5.0辅助校验器具直流电源供应器。
6.0校验周期一年。
7.0先将FKUKE万用表、被校的电池内阻测试仪、辅助的直流电源供应器开机预热30分钟。
8.0直流电压2V档校验步骤8.1允许误差±0.5%8.2先将直流电源供应器电压调节旋钮逆时针打到零，FKUKE手持万用表置DC 档,被校的电池内阻测试仪置DC2V档,直流电源供应器±电压输出端口、FKUKE 手持万用表±电压输入端口被校的电池内阻测试仪测试夹用表笔线依次并接。
8.3按下被校的电池内阻测试仪“测量”按钮,启动测试,调节直流电源供应器电压调节旋钮，使FKUKE手持万用表依次显示到被校电池内阻测试仪2V量程的10％、50％、90％左右，观察读取FKUKE万用表和被校电池内阻测试仪DC电压显示数值，并记录到《仪器校验记录表》内。
8.4计算FKUKE万用表和被校电池内阻测试仪二者之间对应DC电压误差值，确认是否在规定的±0.5％范围之内，并将误差值记录到《仪器校验记录表》内。
9.0直流20V档校验步骤9.1允许误差±0.5%9.2先将直流电源供应器电压调节旋钮逆时针打到零，FKUKE万用表置DC档,被校的电池内阻测试仪置DC20V档,直流电源供应器±电压输出端口、FKUKE万用表±电压输入端口、被校的电池内阻测试仪测试夹用表笔线依次并接。
9.3按下被校的电池内阻测试仪“测量”按钮,启动测试,调节直流电源供应器电压调节旋钮，使FKUKE万用表依次显示到被校电池内阻测试仪20V量程的10％、50％、90％左右，观察读取标准台式表和被校电池内阻测试仪DC电压显示数值，并记录到《仪器校验记录表》内。
蓄电池内阻测试仪用户必备手册1. 简介蓄电池内阻测试仪是一种用于测量蓄电池内阻的工具，可以帮助用户及时了解蓄电池的健康状况。
本手册旨在提供蓄电池内阻测试仪的基本使用方法和注意事项，以帮助用户更好地使用、维护和保养设备。
2. 使用方法2.1 连接电源首先，将蓄电池内阻测试仪连接至电源。
检查电源适配器符合要求，并确保插头正确插入仪器的电源接口。
2.2 准备蓄电池在测量之前，请确保蓄电池已经充分充电，并等待至少30分钟，以使蓄电池达到稳定状态。
2.3 连接测试夹具使用测试夹具连接仪器与蓄电池。
测试夹具应正确连接至蓄电池的正负极，且接触良好，以确保准确测量内阻。
请检查测试夹具的电线是否损坏或有磨损迹象，并确保没有任何异物干扰测量。
2.4 进行测量当一切准备就绪后，可以开始进行测量。
按下仪器上的测量按钮，并记录显示屏上的内阻数值。
如果需要连续测量多个蓄电池，可以按照同样的步骤进行操作。
3. 注意事项在使用蓄电池内阻测试仪时，请注意以下事项：3.1 安全操作确保操作环境安全，并遵循所在地的相关安全规定。
在操作过程中，避免接触电极和触碰导线，以防止电击事故的发生。
3.2 避免过度放电在测量之前，请确保蓄电池已经充分充电，并等待至少30分钟。
过度放电可能导致蓄电池无法启动或缩短其寿命。
3.3 定期校准建议定期校正蓄电池内阻测试仪，以确保测量结果的准确性。
请参考设备说明书了解如何进行校准操作。
3.4 保养和维护定期清洁测试夹具和仪器外壳，以防止测量误差。
避免将仪器暴露于过高或过低的温度环境中，以保证仪器正常工作。
3.5 存储和运输妥善存放仪器，并避免受到冲击和震动。
在运输过程中，应采取适当的保护措施，以防止仪器受到损坏。
4. 故障排除如果在使用蓄电池内阻测试仪时遇到问题，可以尝试以下排除方法：•检查电源连接是否正确，尝试更换电源适配器；•检查测试夹具是否连接正确，重新连接测试夹具；•如果仪器显示异常或无法正常工作，请联系售后服务人员寻求帮助。

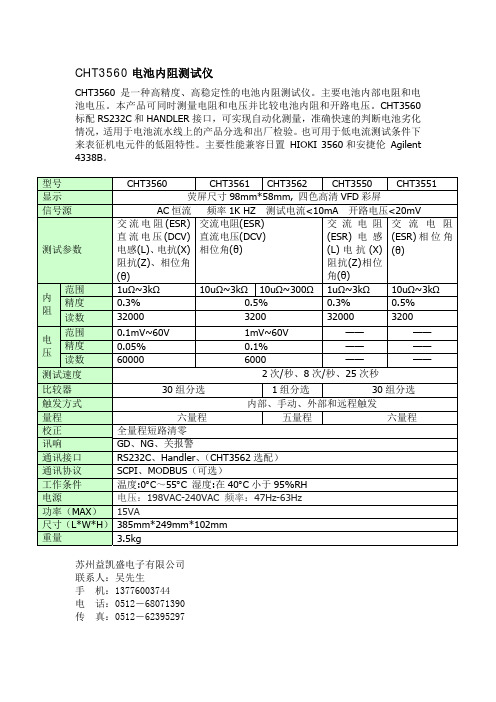

CHT3560是一种高精度、高稳定性的电池内阻测试仪。
主要用于测量电池内部电阻和电池电压。
2013年最新升级后产品的测试精度、速度和稳定性全面提升，达到国际同类产品先进水平，遥遥领先国内同类产品。
测试性能完全匹配Hioki3561。
CHT3560标配RS232C接口，配合HOPE科技数据采集软件，可实现自动化测量，准确快速的判断电池劣化情况，适用于电池流水线上的产品分选和出厂检验。
测试参数交流电阻(ESR)，直流电压(DCV)基本准确度电阻：0.3% 电压：0.05%测量范围电阻测量范围：1μΩ～3kΩ。
电压测量范围：100μV～60V可定制至100V 电信号源交流1kHz，测试电流：<100mA量程六量程自动和手动测试速度3次/秒、15次/秒、50次/秒显示结果直读, ΔABS,Δ%,θ, 分选结果最大读数电阻：32,000 电压：60,000校正全量程内短路清零，具有REL相对值功能比较器30组记录，显示和输出NG-LO, GD-IN, NG-HI 讯响可调触发器内部触发、手动触发及外部触发接口RS-232C 接口Handler接口（PLC接口）电源要求电压：198VAC～240VAC 频率：47Hz～63Hz 功率：最大15VA尺寸与重量外尺寸（mm）：385(长)x249(宽)x102(高) 重量：3.5kg附件CHT9350开尔文夹,CHT9800RS232C通讯线缆,可选附件CHT9360测试探针其他测试线损坏侦测，四色真空荧光屏VFD显示，键盘锁和数据保持功能应用场合·高精度锂电池内阻，电压检测·配套自动测试设备完成电池内阻+电压的自动检测·电池的劣化状态和寿命评估·超级电容的ESR测试CHT3561是一种高精度、高稳定性的电池内阻测试仪。
主要用于测量电池内部电阻和电池电压。
2013年最新升级后产品的测试精度、速度和稳定性全面提升，达到国际同类产品先进水平，遥遥领先国内同类产品。
蓄电池内阻测试仪安全操作及保养规程随着现代技术的不断发展，蓄电池内阻测试仪在电力行业、电子行业、通信行业等领域的应用越来越广泛。
它是一种用来测试蓄电池内部电阻的仪器，在使用过程中需要特别注意安全操作和保养，以保证测试结果的准确性和仪器寿命的延长。
本文将介绍蓄电池内阻测试仪的安全操作及保养规程。
安全操作1. 确认电源安全蓄电池内阻测试仪需要接通电源才能正常使用，在确认电源安全之前不得进行任何操作。
首先，需要检查电源电压与设备标称电压是否匹配，如果不匹配需要更换电源或者使用变压器。
其次，需要注意电源接线是否正确，建议使用三芯电源线，并保证电源接地正常以防止电击危险。
2. 确定被测蓄电池的参数使用蓄电池内阻测试仪之前，需要确认被测蓄电池的参数。
包括被测蓄电池的电压、容量、型号等重要参数，这些参数将影响测试结果的准确性和安全性。
在测试时需要对这些参数进行仔细的确认，并使用相应的测试线进行连接。
3. 测试前的准备工作在进行蓄电池内阻测试之前，需要进行以下准备工作：•将仪器开关关闭，并通过电源开关断开电源；•检查仪器的覆盖物是否完整；•安装相应的测试线，确认测试回路是否通畅；•检查仪器电源是否正常。
4. 测试操作步骤测试操作步骤如下：•打开仪器开关并开启电源；•根据被测蓄电池的参数设定测试参数；•连接测试线，保证仪器切断了被测蓄电池的外部电路；•按下测试键，进行测试；•等待测试完成之后，断开测试线；•关闭电源和仪器开关。
5. 注意事项在蓄电池内阻测试仪的使用中，还需要注意以下事项：•避免长时间使用仪器，以防过热出现故障；•不要将仪器接在高压电路上进行测试，以免被击中；•在使用完毕后，应该尽快关闭电源，并拔下电源插头以避免电击风险；•仪器不具备防水功能，应该避免受到雨水的浸泡。
保养规程蓄电池内阻测试仪的正常使用寿命和测试结果的准确性与及时的保养密不可分。
下面是蓄电池内阻测试仪的保养规程：1. 定期清洁蓄电池内阻测试仪应该经常清洁，以保持仪器的干净整洁和准确性。
电池内阻仪校准方法一、电阻校准1、放在自动量程上，按照说明书第21页清零校准，先按“清零”键，再按“确定”。
清零完成后自动退出。
2、全量程清零完毕后，按“shift+8”输入51021进入电阻校准界面，屏显“CLEAR”。
将测试夹短路后，按“确定”,屏显示“INPUT”测试夹夹上10 mΩ标准电阻，输入1量程标准电阻实际值，再按“确定”，1量程校准完毕。
仪器自动跳至2量程, 屏显“CLEAR”。
将测试夹短路后，按“确定”，屏显示“INPUT”测试夹夹上100 mΩ标准电阻，输入2量程标准电阻实际值，再按“确定”，2量程校准完毕。
仪器自动跳至3量程, 屏显“CLEAR”。
将测试夹短路后，按“确定”，屏显示“INPUT”测试夹夹上1Ω标准电阻，输入3量程标准电阻实际值，再按“确定”，3量程校准完毕。
仪器自动跳至4量程, 屏显“CLEAR”。
将测试夹短路后，按“确定”，屏显示“INPUT”测试夹夹上10Ω标准电阻，输入4量程标准电阻实际值，再按“确定”，4量程校准完毕。
仪器自动跳至5量程, 屏显“CLEAR”。
将测试夹短路后，按“确定”，屏显示“INPUT”测试夹夹上100Ω标准电阻，输入5量程标准电阻实际值，再按“确定”，5量程校准完毕。
仪器自动跳至6量程, 屏显“CLEAR”。
将测试夹短路后，按“确定”，屏显示“INPUT”测试夹夹上1kΩ标准电阻，输入6量程标准电阻实际值，再按“确定”，6量程校准完毕。
校准完后仪器将自动保存返回到测试状态。
二、电压校准按“shift+8”，输入51020进入电压校准界面。
将测试夹接上5V标准电源，在仪器上面输入标准电源的实际值，按“确定”键，6V电压量程校准完毕。
仪器自动跳至60V量程，屏显CLEAR。
将测试夹短路，按“确定”，清零完成后将测试夹接上25V标准电源，在仪器上输入标准电源的实际值，按“确定”，校准完成后按“返回”保存退出，电压标准完成。
