内阻测试仪的使用方法
内阻测试仪是一种用于测量电池内部电阻的设备。
电池的内阻是电池性能的一个重要指标，影响其放电性能和稳定性。
以下是内阻测试仪的一般使用方法：
1.准备工作：在使用内阻测试仪之前，确保已经阅读并理解相关的使用说明和安全注意事项。
检查测试仪器是否正常工作，电池是否适配于测试仪。
2.连接电池：将待测电池的正负极分别连接到测试仪的正负极端子。
确保连接牢固，避免松动或接触不良。
3.设置测试参数：根据待测电池的规格和要求，设置内阻测试仪的相关参数。
这些参数可能包括电池类型、电池电压范围、测试电流等。
确保选择的参数适用于待测电池。
4.测量内阻：启动内阻测试仪，开始测量。
测试仪将通过施加一个小的交流电流，测量电池内部电阻。
测试过程中，仪器会记录电压、电流和时间等数据。
5.获取测量结果：测试完成后，内阻测试仪会计算并显示电池的内部电阻值。
这个值通常以欧姆（Ω）为单位表示。
6.分析结果：根据测得的内阻值，分析电池的健康状况。
一般而言，电池内阻值较低的电池通常具有较好的性能。
7.记录和报告：将测得的内阻值记录下来，以备将来参考。
一些内阻测试仪具有数据记录和导出功能，可以将测量数据导出到计算机进行进一步分析。
8.安全断开：在完成测试后，安全断开电池与测试仪的连接，关闭测试仪器。
需要注意的是，不同型号的内阻测试仪可能具有不同的操作步骤和参数设置方式，因此在使用时应根据具体的设备说明进行操作。
另外，确保在操作过程中遵循相关的安全规定，防止意外发生。

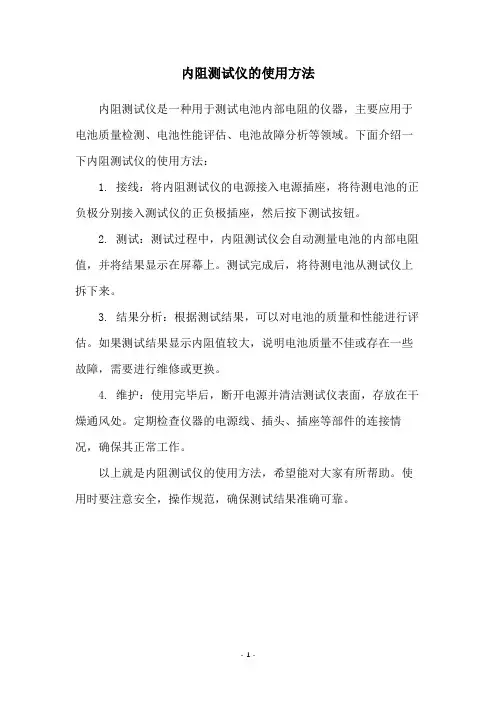

内阻测试仪的使用方法
内阻测试仪是一种用于测试电池内部电阻的仪器，主要应用于电池质量检测、电池性能评估、电池故障分析等领域。
下面介绍一下内阻测试仪的使用方法：
1. 接线：将内阻测试仪的电源接入电源插座，将待测电池的正负极分别接入测试仪的正负极插座，然后按下测试按钮。
2. 测试：测试过程中，内阻测试仪会自动测量电池的内部电阻值，并将结果显示在屏幕上。
测试完成后，将待测电池从测试仪上拆下来。
3. 结果分析：根据测试结果，可以对电池的质量和性能进行评估。
如果测试结果显示内阻值较大，说明电池质量不佳或存在一些故障，需要进行维修或更换。
4. 维护：使用完毕后，断开电源并清洁测试仪表面，存放在干燥通风处。
定期检查仪器的电源线、插头、插座等部件的连接情况，确保其正常工作。
以上就是内阻测试仪的使用方法，希望能对大家有所帮助。
使用时要注意安全，操作规范，确保测试结果准确可靠。
- 1 -。
![[AT520520SE交流低电阻测试仪][AT520LM电池内阻测试仪]](https://img.taocdn.com/s1/m/774309fe162ded630b1c59eef8c75fbfc77d94cb.png)
[AT520/520SE交流低电阻测试仪] [AT520L/M电池内阻测试仪]用户手册AT520系列用户手册安全须知当你发现有以下不正常情形发生,请立即终止操作并断开电源线。
立刻与安柏科技销售部联系维修。
否则将会引起火灾或对操作者有潜在的触电危险。
●仪器操作异常。
●操作中仪器产生反常噪音、异味、烟或闪光。
●操作过程中，仪器产生高温或电击。
●电源线、电源开关或电源插座损坏。
●杂质或液体流入仪器。
安全信息为避免可能的电击和人身安全，请遵循以下指南进行操作。
免责声明用户在开始使用仪器前请仔细阅读以下安全信息，对于用户由于未遵守下列条款而造成的人身安全和财产损失，安柏科技将不承担任何责任。
为防止电击危险，请连接好电源地线不可在易燃易爆气体、蒸汽或多灰尘的环境使用仪器。
在此类环境使用任何电子设备，都是对人身安全的冒险。
非专业维护人员不可打开仪器外壳，以试图维修仪器。
仪器在关机后一段时间内仍存在未释放干净的电荷，这可能对人身造成电击危险。
如果仪器已经损害，其危险将不可预知。
请断开电源线，不可再使用，也不要试图自行维修。
如果仪器工作不正常，其危险不可预知，请断开电源线，不可再使用，也不要试图自行维修。
超出范围，仪器所提供的保护措施将失效。
声明：!$,标志和文字是常州安柏精密仪器有限公司已经或正在申请的商标。
目录有限担保和责任范围常州安柏精密仪器有限公司（以下简称Applent）保证您购买的每一台AT520/520SE/520L/520M在质量和计量上都是完全合格的。
此项保证不包括保险丝以及因疏忽、误用、污染、意外或非正常状况使用造成的损坏。
本项保证仅适用于原购买者，并且不可转让。
自发货之日起，Applent提供玖拾（90）天保换和叁年免费保修，此保证也包括VFD或LCD。
玖拾天保换期内由于使用者操作不当引起的损坏，保换条款终止。
叁年保修期内由于使用者操作不当而引起仪器损坏，维修费用由用户承担。
贰年后直到仪表终生，Applent将以收费方式提供维修。
NEPRI-6810智能蓄电池内阻测试仪使用说明书Ver:1.0国科电研（武汉）股份有限公司目录一、概述 (2)1、用途 (2)2、特点 (2)3、四端法测试夹的优点： (2)4、测试探针的优点： (3)5、功能 (3)6、技术参数 (3)二、操作指导 (4)1、仪表开机/关机 (4)2、单节测量 (5)2.1（选配项）：带连接电阻的测量说明（成组测量相同） (5)3、成组测量 (6)3.1 自定义标准参数 (6)3．2 标准参数选择 (6)3．3 操作说明 (7)4、数据管理功能 (7)5、时钟设置 (7)6、系统管理 (8)6.1文件管理 (8)6.2语言选择 (8)6.3 测试波形 (9)6.4版本信息 (9)三、仪器结构 (10)1、主机 (10)2、充电器 (10)3、使用说明书 (10)4、工具箱 (10)四、仪表存储说明 (11)1、仪表用FLASH芯片存储数据包括开机画面数据、测量数据等。
(11)2、仪表数据有以下几种： (11)3、仪表数据的操作 (11)五、日常维护 (11)1、清洁维护 (11)2、存放 (11)3、电池维护 (11)一、概述1、用途智能蓄电池内阻测试仪采用先进的交流放电测试方法，能够精确测量蓄电池两端电压和内阻，并以此来判断蓄电池电池容量和技术状态的优劣。
客户可以根据自身情况选择蓄电池的内阻测试、电压测试及容量估算的结果作为新电池配组时内阻匹配的依据；在放电前后测试蓄电池内阻用于鉴别真实落后电池。
2、特点（1）智能化、数字化，全中文操作菜单、准确测量、操作简单。
（2）重量不超过0.45Kg，手持式设计，单人操作，全程自动测量。
（3）满足各种电池内阻检测标准，必须收录齐全的蓄电池内阻参数数据库，并能根据不同电池自己定义蓄电池标准内阻。
（4）测试方法简单，不会影响蓄电池的工作状态，也不会产生安全隐患。
（5）仪表本身可大量存储测试数据，并能在仪表上进行结论性查询和分析，也可将蓄电池测试数据用U 盘导出到计算机软件中生成图表和曲线进行分析。
YTC5901蓄电池内阻测试仪用户操作手目录一、概述 (3)1.1 功能 (3)1.2、特点 (3)1.3、应用 (3)1.4、技术指标 (3)1.5 电池内部阻抗 (4)二、操作说明 (5)2.1测试提示 (5)2.2目视检查 (5)2.3键盘说明 (5)三、功能操作 (6)3.1单节测量 (6)3.2成组测量 (6)3.2.1成组参数 (6)3.2.2成组测量 (7)3.3数据管理 (8)3.3.1数据查询 (8)3.3.2数据删除 (9)3.3.3写入U盘 (9)3.4系统管理 (10)3.4.1仪表自校 (10)3.4.2计量校正 (10)3.4.3更新程序 (11)3.4.4系统参数 (11)附录：蓄电池状态判断方法及蓄电池内阻列表 (12)一、概述YTC5901智能蓄电池内阻测试仪是一种手持式测试仪，它可以对单节电池的性能进行测试，并可对成组使用的电池进行整体测试。
通过交流注入法精确测量蓄电池的端电压和内阻值，来判断蓄电池容量和技术状态的优劣。
评价整体特性，挑选出落后电池。
1.1功能●测试功能可以对蓄电池进行成组测量，也可以进行单节测量。
●管理功能强大的计算机管理分析系统，能够对电池分组分时间和厂家等查询条件进行管理。
1.2、特点●可以按照用户需求定制更新仪表程序。
●存储容量大，能够表内存储1500多节蓄电池的测试参数，并配备计算机管理专用软件，实现数据存储、同一块电池不同时期技术状态对比、电池劣化趋势分析，从而可预见性的对蓄电池及时进行修复或更换，避免发生电源断电故障。
●便携、易操作：本仪表体积小，重量轻，操作简便，一看即会。
能够方便、快捷地完成现场测试。
1.3、应用●新电池配组验收测试；●旧电池重新配组前进行内阻匹配性测试；●日常测试：跟踪蓄电池内阻变化，并随时掌握劣化电池。
●核对性放电前后配合放电使用，查找放电前后内阻变化值，以判断落后电池。
●测试连接电阻、判断出锣固螺丝是否打紧，预防放电中连接电阻过大导致的放电事故。
安全规则及注意事项感谢您购买了本公司蓄电池内阻测试仪，在你初次使用该仪器前，为避免发生可能的触电或人身伤害，请一定：详细阅读并严格遵守本手册所列出的安全规则及注意事项。
✧请注意+/-极性，请勿反向插入。
✧测量电池电压不要超过本仪表的上量限。
✧仪表显示电池电压低符号“”，应及时充电,否则会引起测量误差。
✧长时间不使用时，每三个月充满电一次以保证电池健康。
✧本仪表根据IEC61010安全规格进行设计、生产、检验。
✧测量时，移动电话等高频信号发生器请勿在仪表旁使用，以免引起误差。
✧注意本仪表机身的标贴文字及符号。
✧使用前应确认仪表及附件完好，才能使用。
✧请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。
✧注意本仪表所规定的测量范围及使用环境。
✧使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。
✧由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。
✧仪表及手册中的“行安全操作。
✧任何情况下，使用本仪表应特别注意安全。
二、简介HDBS蓄电池电池内阻测试仪简称：电池内阻测试仪，是用于测量铅蓄电池、锂电池等充电电池的内阻、电压与温度，以判断电池健康状态的测量仪器，同时可以作为测量电解电容ESR参数的仪表（仅供参考）。
本仪表使用交流4端子测试法测量电池内阻，可不受测试线、端子与电池电极之间接触电阻影响测量正确的测量值。
同时还具有数据存储、数据查阅、报警、自动关机等功能。
整机高档美观，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。
是电池生产、电池安装、设备生产、设备维修等场景必不可少的仪器。
HDBS电池内阻测试仪由微处理器控制，内部16位ADC可准确检测电池内阻、电压与温度。
其特点在不停止UPS系统的状态下进行测量，使用交流低电阻测量和降噪技术，不需要停止被测设备的正常工作，在运转状态下进行测量，极大的缩短了测试时间。
同时带有数据存储、柱状图显示、数据上传电脑、手机平板等智能设备蓝牙连接进行无线测量、查阅数据等功能。

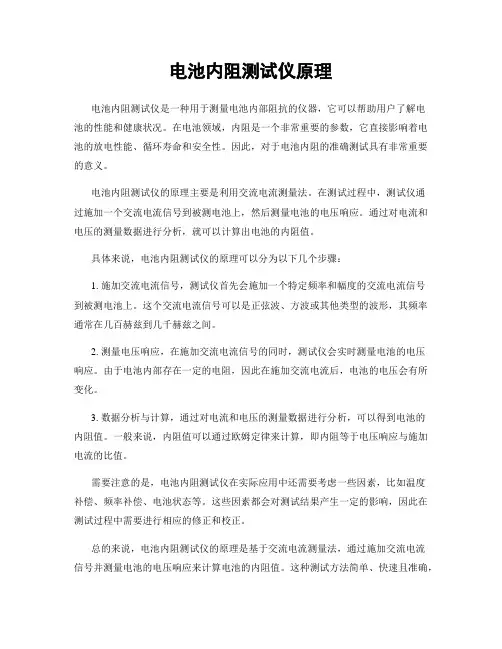

电池内阻测试仪原理电池内阻测试仪是一种用于测量电池内部阻抗的仪器，它可以帮助用户了解电池的性能和健康状况。
在电池领域，内阻是一个非常重要的参数，它直接影响着电池的放电性能、循环寿命和安全性。
因此，对于电池内阻的准确测试具有非常重要的意义。
电池内阻测试仪的原理主要是利用交流电流测量法。
在测试过程中，测试仪通过施加一个交流电流信号到被测电池上，然后测量电池的电压响应。
通过对电流和电压的测量数据进行分析，就可以计算出电池的内阻值。
具体来说，电池内阻测试仪的原理可以分为以下几个步骤：1. 施加交流电流信号，测试仪首先会施加一个特定频率和幅度的交流电流信号到被测电池上。
这个交流电流信号可以是正弦波、方波或其他类型的波形，其频率通常在几百赫兹到几千赫兹之间。
2. 测量电压响应，在施加交流电流信号的同时，测试仪会实时测量电池的电压响应。
由于电池内部存在一定的电阻，因此在施加交流电流后，电池的电压会有所变化。
3. 数据分析与计算，通过对电流和电压的测量数据进行分析，可以得到电池的内阻值。
一般来说，内阻值可以通过欧姆定律来计算，即内阻等于电压响应与施加电流的比值。
需要注意的是，电池内阻测试仪在实际应用中还需要考虑一些因素，比如温度补偿、频率补偿、电池状态等。
这些因素都会对测试结果产生一定的影响，因此在测试过程中需要进行相应的修正和校正。
总的来说，电池内阻测试仪的原理是基于交流电流测量法，通过施加交流电流信号并测量电池的电压响应来计算电池的内阻值。
这种测试方法简单、快速且准确，可以帮助用户及时了解电池的性能和健康状况，对于电池的研发、生产和维护具有重要的意义。
ZD-BT600便携式蓄电池内阻测试仪使用说明书目录一、产品概述 (2)二、产品简介 (2)2.1 监测装置构成 (2)2.2 装置简介 (3)2.3 键功能 (3)三、操作说明 (4)3.1 测量准备与连接 (4)3.1.1 测试准备 (4)3.1.2 连接电池 (5)3.2 测量操作 (10)3.2.1 设定时间 (11)3.2.2 测量过程 (11)3.2.3 设定存储器配置 (17)3.2.4 设定测量参数 (18)3.2.5 清除存储器 (20)3.3 提示与报警 (21)3.4 附录 (25)四、保养维护 (27)4.1 运行时的维护 (27)五、运输与贮存 (27)5.1 运输注意事项 (27)5.2 贮存注意事项 (27)六、开箱及检查 (28)6.1 开箱注意事项 (28)6.2 检查事项 (28)七、服务与支持 (28)一、产品概述蓄电池内阻测试仪是北京中电欧亚科技有限公司专为通信、电力系统的铅酸蓄电池放电维护而设计的新型高科技智能产品，为直流系统用户提供一个安全可靠、快捷便携的检测设备。
该装置集检测技术、数字信号处理技术、计算机控制技术、通信技术于一体，是北京中电欧亚科技有限公司研发人员经过多年与电池专家和电池用户在收集分析了国内外大量技术资料后，共同研究开发出的新一代电池运行监测装置。
广泛应用在电力直流系统、电信机房和无人值守基站、数据中心等不间断电源场合，对后备蓄电池串进行在线监测管理，及时发现异常电池和落后电池，并为用户提供维护方案，确保电源系统的可靠运行。
北京中电欧亚科技有限公司立足电力领域，坚持走专业化发展道路，坚持以技术先进、提供优质服务来推广公司产品，提供更完善周到的客户服务。
蓄电池内阻测试仪主要具有以下优越性能 :¾采用直流大电流内阻、连接电阻测试¾结构紧凑、携带便捷¾多种测试夹可选，适用各式电池检测¾按键少，操作简单¾自动汇集历史数据，自动生成测试报告¾强劲的后台分析软件，快速估算电池状况二、产品简介2.1 监测装置构成¾蓄电池内阻测试仪¾测试包¾测试夹¾充电器¾通信电缆¾蓄电池数据管理系统软件¾蓄电池数据管理系统软件使用说明书¾CRM1000型蓄电池内阻测试仪使用说明书2.2 装置简介本装置机箱前面板左侧是高亮低功耗液晶屏，右侧是21键键盘。

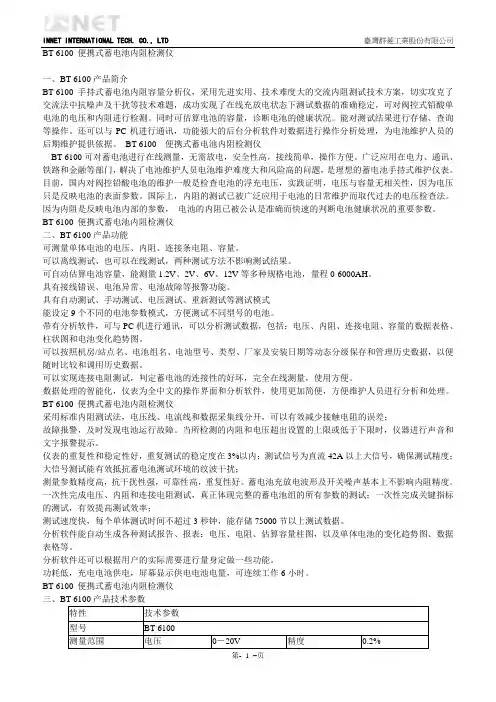

BT-6100 便携式蓄电池内阻检测仪一、BT-6100产品简介BT-6100 手持式蓄电池内阻容量分析仪，采用先进实用、技术难度大的交流内阻测试技术方案，切实攻克了交流法中抗噪声及干扰等技术难题，成功实现了在线充放电状态下测试数据的准确稳定，可对阀控式铅酸单电池的电压和内阻进行检测。
同时可估算电池的容量，诊断电池的健康状况。
能对测试结果进行存储、查询等操作。
还可以与PC机进行通讯，功能强大的后台分析软件对数据进行操作分析处理，为电池维护人员的后期维护提供依据。
BT-6100 便携式蓄电池内阻检测仪BT-6100可对蓄电池进行在线测量，无需放电，安全性高，接线简单，操作方便。
广泛应用在电力、通讯、铁路和金融等部门，解决了电池维护人员电池维护难度大和风险高的问题，是理想的蓄电池手持式维护仪表。
目前，国内对阀控铅酸电池的维护一般是检查电池的浮充电压，实践证明，电压与容量无相关性，因为电压只是反映电池的表面参数。
国际上，内阻的测试已被广泛应用于电池的日常维护而取代过去的电压检查法。
因为内阻是反映电池内部的参数，电池的内阻已被公认是准确而快速的判断电池健康状况的重要参数。
BT-6100 便携式蓄电池内阻检测仪二、BT-6100产品功能可测量单体电池的电压、内阻、连接条电阻、容量。
可以离线测试、也可以在线测试，两种测试方法不影响测试结果。
可自动估算电池容量，能测量1.2V、2V、6V、12V等多种规格电池，量程0-6000AH。
具有接线错误、电池异常、电池故障等报警功能。
具有自动测试、手动测试、电压测试、重新测试等测试模式能设定9个不同的电池参数模式，方便测试不同型号的电池。
带有分析软件，可与PC机进行通讯，可以分析测试数据，包括：电压、内阻、连接电阻、容量的数据表格、柱状图和电池变化趋势图。
可以按照机房/站点名、电池组名、电池型号、类型、厂家及安装日期等动态分级保存和管理历史数据，以便随时比较和调用历史数据。

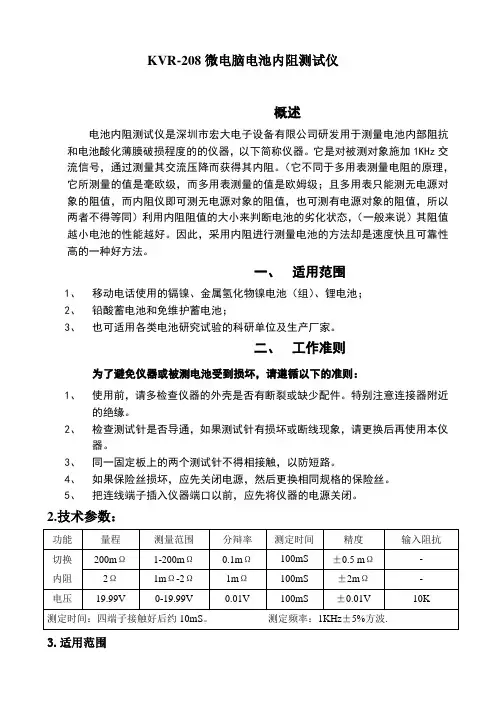

KVR-208微电脑电池内阻测试仪
概述
电池内阻测试仪是深圳市宏大电子设备有限公司研发用于测量电池内部阻抗和电池酸化薄膜破损程度的的仪器，以下简称仪器。
它是对被测对象施加1KHz交流信号，通过测量其交流压降而获得其内阻。
（它不同于多用表测量电阻的原理，它所测量的值是毫欧级，而多用表测量的值是欧姆级；且多用表只能测无电源对象的阻值，而内阻仪即可测无电源对象的阻值，也可测有电源对象的阻值，所以两者不得等同）利用内阻阻值的大小来判断电池的劣化状态，（一般来说）其阻值越小电池的性能越好。
因此，采用内阻进行测量电池的方法却是速度快且可靠性高的一种好方法。
一、适用范围
1、移动电话使用的镉镍、金属氢化物镍电池（组）、锂电池；
2、铅酸蓄电池和免维护蓄电池；
3、也可适用各类电池研究试验的科研单位及生产厂家。
二、工作准则
为了避免仪器或被测电池受到损坏，请遵循以下的准则：
1、使用前，请多检查仪器的外壳是否有断裂或缺少配件。
特别注意连接器附近
的绝缘。
2、检查测试针是否导通，如果测试针有损坏或断线现象，请更换后再使用本仪
器。
3、同一固定板上的两个测试针不得相接触，以防短路。
4、如果保险丝损坏，应先关闭电源，然后更换相同规格的保险丝。
5、把连线端子插入仪器端口以前，应先将仪器的电源关闭。
2.技术参数：
3.适用范围
1、移动电话使用的镉镍、金属氢化物镍电池（组）、锂电池；
2、铅酸蓄电池和免维护蓄电池；
3也可适用各类电池研究试验的科研单位及生产厂家。
4 可同时数字显示被测物的内阻及电压参数.。
基于交流测量法的便携式电池内阻测试仪的研制
2008年07月23日作者：李革臣李金录古艳磊来源：《中国电源博览》第90期编辑：李远芳
摘要：电池的内阻是评价电池性能的一个重要的参考性指标。
本文分析和比较了电池内阻两种检测方法的原理和特点，采用交流注入法测量电池内阻，并阐述了其测量原理。
使用超低功耗微处理器MSP430，设计了一种实用的便携式内阻测试仪，详细分析了低功耗系统的软硬件设计。
测试结果表明，该仪器的功耗达到了实用性，精度较好地满足了电池的内阻测试要求。
关键词：MSP430单片机；便携式；内阻测试；低功耗
Abstract: The battery internal resistance is an important reference parameter to evaluate the health of battery. Two kinds of detect theories about the internal resistance of the battery are analyzed and the features of these two kinds of detect methods are compared. The method of AC exchange injection is used to measure the resistance of battery and the principle of measurement is explained. MSP430F449 ultra-low-power microprocessor is used to design the practical portable resistance testing equipment, and the low-power system design of hardware and software is analyzed. The results show that the instrument is appropriate for testing the internal impedance of Ni-MH and Li-ion battery.
Key words: MSP430; portable; resistance testing; low-power
电池的内阻是电池的重要参数，它不仅反映电池当前的荷电状态(SOC)，而且反映电池的劣化程度(SOH)。
目前电池的内阻检测是采用电化学交流阻抗法，其叠加的交流信号频率范围为1kHz。
传统的电池内阻测试一般都是用交流电供电，设备笨重不易携带，无法满足一些特殊场合的应用。
本文设计了一种基于超低功耗MSP430单片机的低功耗的便携式内阻测试仪，满足了工程实际应用的需要。
1 设计原理的选择
测量电池的内阻，应用的最广泛的两种方法是直流放电法和交流注入法。
直流放电法是由电池组产生一个瞬间负载电流，然后测出电极柱上电压的瞬间负载电流，然后测出电池在接通了负载后几秒钟内电池端电压和流过电池电流发生的变化。
通过负载接通时的瞬间电压降和断开负载时的瞬间电压恢复便可以推导出电池的直流内阻。
交流注入法是用一个交流源注入几十毫安的电流到电池内部，然后测出电池极柱上的响应，通过欧姆定律计算得到电池阻抗[1]。
从上面两种方法的介绍可以知道，直流放电法需要在瞬间让电池放出几十安培的电流，因此需要较大的负载，瞬间发热十分可观，不易设计成便携式仪表；而交流注入法无需放电负载，电流小，容易做到体积小、省电、便携。
交流注入法的主要缺点是在注入电流较小的情况下，响应会十分微弱，容易被噪声干扰。
但应用放大器和有源滤波器完全可以准确测得电池两端的响应。
经过综合考虑，本文选择用交流注入法来实现电池内阻测试。
2 测量原理
图1.硬件结构框图
电池内阻测试仪的结构如图1所示，当施加给电池的激励源信号为正弦交流信号i(t)时，设
其中：为幅值, 为角频率，为初相角。
电池电压的响应信号为：
其中：U为响应振幅，ω为角频率，φu为初相角，N(t)为噪声信号。
参考信号为电流经限流电阻分压所得，其值为：
两者的相关函数为：
由于噪声信号和参考信号互不相关，则，则有
则电池的内阻为：
在实际应用中,相关函数运算由锁相放大器实现。
测量时,通过使用标准电阻替代电池（激励源电流值，频率保持不变）进行同样的测试，可以求出待定系数：
所以电池的内阻为：
其中：为已知阻值的标准电阻。
都可通过AD转换器得到。
综上所述，电池的内阻是可测量的。
3 硬件结构设计：
由图1可知激励源提供注入电池的交变微弱电流信号，交流差分电路起到隔离直流分量作用，并把电池的响应信号适当放大。
锁相放大电路是系统的核心之一，它的主要作用是从噪声干扰中提取有用的微弱信号，即电池的响应信号。
MSP430单片机负责采样、数据处理、电源管理及液晶显示值输出。
MSP430单片机，拥有60K Flash、采样速度为200K的12bit模数转换器和48个I/O口，完全满足了系统设计高精度和低功耗的要求[2-4]。
通过上述硬件结构实现了精确的内阻测量和系统的低功耗设计。
图2. 激励源原理图
图3. AD630芯片原理图
图4 主程序流程图
3.1激励源模块
激励源在实际应用中为一个方波信号，由一个高精度、低功耗的可控基准源REF192和一个电压跟随器组成，电流值的大小为I=Vout/R，电路中REF192为高精度、低功耗、低温漂的基准源[5]，通过控制REF192的引脚的电平高低，使交流信号为方波信号，激励源原理图如图2所示。
3.2 锁相放大模块
在实际的电路中，我们使用了AD公司的AD630实现锁相放大功能。
原理图如图3所示。
响应信号为电池注入交变电流后的响应信号，接入AD630的RINA引脚。
参考信号为激励源通过电阻的分压形成的电压信号，此信号与交流电流信号源的同频同相，将此信号接入AD630的SELB脚，通过AD630的处理，我们可以在AD630的VOUT引脚得到输出信号。
4 软件设计
在软件设计过程中充分考虑到了功耗问题。
为了充分利用CPU低功耗性能，使单片机工作在突发状态，系统通过定时器1产生的0.5S的中断将CPU从休眠状态中唤醒，完成相应的工作之后又进入休眠状态。
表1 D型镍氢电池的内阻测试结果
图5 低功耗测量系统工作电流
主程序流程图如图4所示，其中ADC12MEMN0 > 100 表示有被测量电池接入回路中。
从软件流程图可以看出，在测量电池内阻的过程中，系统工作在两种状态。
当ENA引脚为低电平时，系统处在测量状态，MCU和外围电路都处在全速运行状态；当ENA引脚为高电平时，MCU处在低功耗状态和外围电路供电关断，并且全速状态的时间相当短，系统是工作在突发状态。
5 低功耗分析
系统的低功耗是便携式设备设计的一个难点之一。
本系统基于MPS430超低功耗[3]7350MCU进行设计，系统不仅仅是硬件的功耗低，关键是系统的独特工作方式使系统达到了更低的功耗。
一般的测量系统工作时，系统工作电流是恒定的，本系统测量时电流是突变的。
图5为本系统在测量过程中，电流与时间的关系。
从图5可以看出系统在测量时，系统工作在突发的状态。
系统工作的峰值电流较大，但时间短；系统大部分工作在低功耗状态，因此平均电流值很小，从而使系统的功耗达到了极低的水平。
以下分别对多节4000mAh的D型镍氢电池进行实验，在开路的情况下分别进行10次的测试。
同时采用了哈尔滨子木科技公司生产的DK3000进行比较，表1列出了其中4节D型电池的测试结果。
从上面的测试数据看，由于采用了12bit的AD转换器，测量电池的内阻的均方差[6]为0.02，测量的数据可以精确到4位有效数字以上。
尽管在实际的测试中，系统峰值电流达到了十几毫安，但是由于系统工作在突发状态，大部分时间工作在低功耗状态(LPM3)，平均电流在3mA以下，达到了实用性。
6 结论
本内阻测试仪采用了超低功耗的MSP430系列单片机作为核心处理器，外围电路使用低功耗的元器件，使系统具有低功耗、小体积、低重量、低成本、智能化特性。
整个系统工作在突发状态，工作的平均电流小于3mA，达到了实用的程度，满足了一些特殊现场测量的需要。
并且本系统所涉及的一些低功耗设计方法可以用于指导其他嵌入式便携系统的设计,具有很强的推广应用价值。
参考文献
[1] 高效岳. 电池内阻的测量. 电池. 1985, 6: 2-4.
[2] 秦龙. MSP430单片机应用系统开发典型实例. 中国电力出版社. 2005, 143-161.
[3] 魏小龙. MSP430系列单片机接口技术及其设计实例. 北京航空航天大学出版社. 2002, 27-36.
[4] TEXAX INSTRUMENTS. MSP43044x Mixed Signal Microcontroller. 2002, 1-65.
[5] Analog Devices. REF192x Series Precision Micropower, Low Dropout Voltage References. 2005, 1-10.
[6] 金泰义. 精度理论与应用. 中国科学技术大学出版社. 2004, 176-183.
作者简介：李革臣，哈尔滨理工大学自动化研究所所长，教授，主要研究方向为自动控制理论及应用。
Email: ligechen@。
