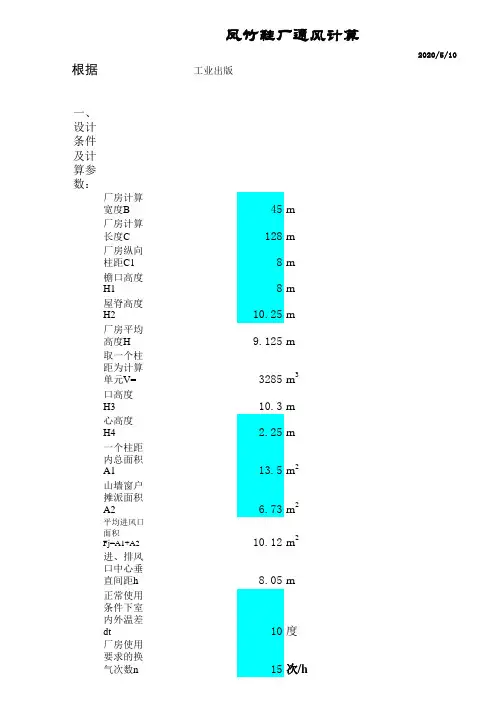

凤竹鞋厂通风计算2013-8-15根据<<简明通风设计手册>>中国建筑工业出版社1997年6月版第三章计算一、设计条件及计算参数:厂房计算宽度B45m厂房计算长度C128m厂房纵向柱距C18m檐口高度H18m屋脊高度H210.25m厂房平均高度H9.125m取一个柱距为计算单元V=3285m3屋面排风口高度H310.3m进风口中心高度H4 2.25m一个柱距内总面积A113.5m2山墙窗户摊派面积A2 6.73m2平均进风口面积Fj=A1+A210.12m2进、排风口中心垂直间距h8.05m正常使用条件下室内外温差dt10度厂房使用要求的换气次数n15次/h二、自然通风计算:厂房每柱距单元需总通风量L=Lj=Lp=n*V49275m3/hh*dt计算值80.5根据h*dt确定每平米最大自然进风量qj4869.1m3/h/m2厂房每柱距单元自然进风量Lzj=Fj*qj49275m3/h厂房每柱距单元需要增加机械进风量Ljj=L-Lzj0m3/h根据h*dt及qj查得排风口每平米最大自然排风量qp2800m3/h/m2厂房每柱距单元所需排风口面积Fp=Lp/qp17.6m2所选通风器实际排风能力Qp(理论值)6750m3/h/m2每个屋脊实际设置通风器的长度x1112.0m每柱距单元排风口实际排风面积Fp1=x1*1*1.5/1610.5m2厂房每柱距单元需增加DK600排风口面积Fp27.1m2平均每柱距单元需增加DK600的长度x11.8mDK600每个柱距布置时需要的长度为x11.8m综上所述:本工程屋脊通风器布置满足排风设计要求。

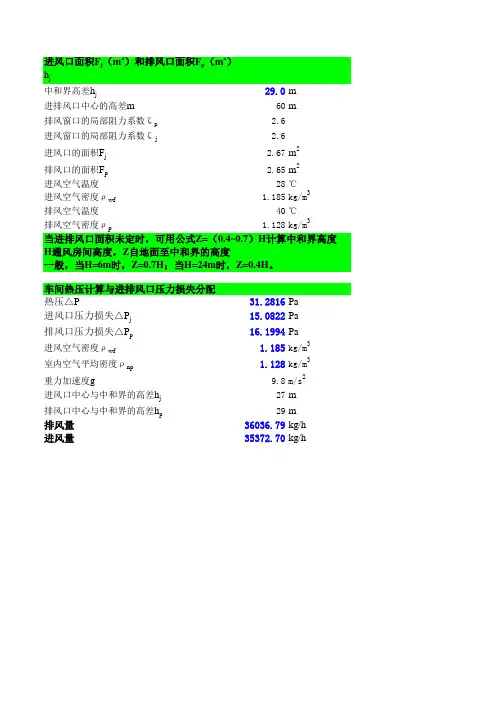

进风口面积F j(m2)和排风口面积F p(m2)
当进排风口面积和窗的形式已知,可由下式计算中和界与进风口中心的高差h j 中和界高差h j29.0m
进排风口中心的高差m60m
排风窗口的局部阻力系数ζp 2.6
进风窗口的局部阻力系数ζj 2.6
进风口的面积F j 2.67m2
排风口的面积F p 2.65m2
进风空气温度28℃
进风空气密度ρwf 1.185kg/m3
排风空气温度40℃
排风空气密度ρp 1.128kg/m3
当进排风口面积未定时,可用公式Z=(0.4~0.7)H计算中和界高度
H通风房间高度,Z自地面至中和界的高度
一般,当H=6m时,Z=0.7H;当H=24m时,Z=0.4H。
车间热压计算与进排风口压力损失分配
热压△P31.2816Pa
进风口压力损失△P j15.0822Pa
排风口压力损失△P p16.1994Pa
进风空气密度ρwf 1.185kg/m3
室内空气平均密度ρnp 1.128kg/m3
重力加速度g9.8m/s2
进风口中心与中和界的高差h j27m
排风口中心与中和界的高差h p29m
排风量36036.79kg/h
进风量35372.70kg/h。
凤竹鞋厂通风计算2016/7/28根据<<简明通风设计手册>>中国建筑工业出版社1997年6月版第三章计算一、设计条件及计算参数:厂房计算宽度B45m厂房计算长度C128m厂房纵向柱距C18m檐口高度H18m屋脊高度H210.25m厂房平均高度H9.125m取一个柱距为计算单元V=3285m3屋面排风口高度H310.3m进风口中心高度H4 2.25m一个柱距内总面积A113.5m2山墙窗户摊派面积A2 6.73m2平均进风口面积Fj=A1+A210.12m2进、排风口中心垂直间距h8.05m正常使用条件下室内外温差dt10度厂房使用要求的换气次数n15次/h二、自然通风计算:厂房每柱距单元需总通风量L=Lj=Lp=n*V49275m3/hh*dt计算值80.5根据h*dt确定每平米最大自然进风量qj4869.1m3/h/m2厂房每柱距单元自然进风量Lzj=Fj*qj49275m3/h厂房每柱距单元需要增加机械进风量Ljj=L-Lzj0m3/h根据h*dt及qj查得排风口每平米最大自然排风量qp2800m3/h/m2厂房每柱距单元所需排风口面积Fp=Lp/qp17.6m2所选通风器实际排风能力Qp(理论值)6750m3/h/m2每个屋脊实际设置通风器的长度x1112.0m每柱距单元排风口实际排风面积Fp1=x1*1*1.5/1610.5m2厂房每柱距单元需增加DK600排风口面积Fp27.1m2平均每柱距单元需增加DK600的长度x11.8mDK600每个柱距布置时需要的长度为x11.8m综上所述:本工程屋脊通风器布置满足排风设计要求。
通风量计算公式通风量计算公式是指根据一定条件和参数计算出某一空间内的通风量。
这是一个在建筑工程、环境保护和航空航天等领域中非常重要的计算公式。
通风量的计算对于维持室内空气质量、控制温度和湿度、排除有害气体以及防止污染物累积都有着重要的作用。
下面将详细介绍通风量计算的公式及其应用。
通风量计算的公式可以根据不同的情况有所差异,通常可以分为自然通风和机械通风两种类型。
在自然通风条件下,通风量计算可以使用以下公式:通风量= A × ΔP × C其中,A代表通风口的面积,单位为平方米;ΔP代表室内外压力差,单位为帕斯卡;C代表通风系数,是一个无量纲常数,根据不同的通风口类型和条件有所不同。
在机械通风条件下,通风量的计算可以使用以下公式:通风量= Q × n其中,Q代表单位面积内每小时的通风量,单位为立方米每小时每平方米;n代表空间的面积,单位为平方米。
通风量计算公式的具体应用根据不同的场景和需求有所差异。
在建筑工程中,通风量的计算可以用于设计合适的通风系统,确保室内空气的流通和质量,提供舒适的室内环境。
在环境保护方面,通风量的计算可以用于控制污染物的扩散,减少对周围环境的影响。
在航空航天等领域中,通风量的计算可以用于空间站和飞船等封闭空间的通风系统设计,提供安全和稳定的工作环境。
通风量计算公式的准确性和合理性对于实际应用非常重要。
在进行通风量计算时,需要准确地测量各个参数,并根据具体情况选择合适的通风系数和通风量单位。
同时,通风量计算还需要考虑实际情况中的各种因素,比如室内外温度差、风速、湿度等。
只有在充分考虑这些因素的基础上,才能得出准确和可靠的通风量计算结果。
总之,通风量计算公式是建筑工程、环境保护和航空航天等领域中非常重要的计算工具。
通过合理使用通风量计算公式,可以确保室内空气质量、控制温度和湿度,防止污染物累积和有害气体聚集。
因此,通风量计算公式的研究和应用具有重要的实践价值,并在相关领域中得到广泛应用。

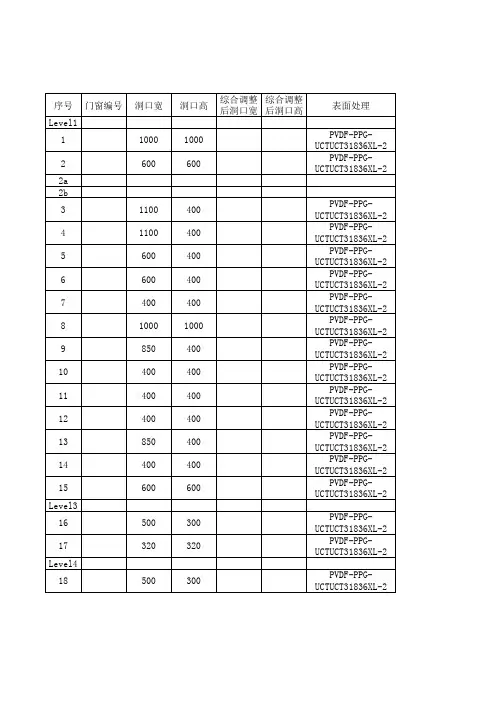

附件3:工程量计算规则本计算规则是门窗、百叶含量计算的依据,门窗、百叶制作安装工程的合同签订、变更签证、结算等造价确认工作均需依照此规则进行计算。
(一)铝合金门窗(带副框做法)计算规则一、门窗面积计算规则:1.1.门窗面积=(门窗洞口宽-缩尺尺寸*2)*(门窗洞口高-缩尺尺寸*2)1.2.缩尺尺寸以图纸标注为准,图纸无标注时按照外墙石材墙面时缩尺50mm、外墙涂料墙面时缩尺40mm计算。
二、门窗材料消耗量计算规则:(以下面窗型说明)2.1玻璃:玻璃按不同规格、不同种类分别列项,以“m2”为单位计取,玻璃面积=玻璃宽度*玻璃高度玻璃宽度=分格宽度-型材宽度(两侧)+搭接量*2玻璃高度=分格高度-型材宽度(两侧)+搭接量*2搭接量图纸无标注时按照15mm计取W、H为门窗缩尺后外围尺寸2.2型材:以“kg”为单位计取,型材重量=型材长度*型材米重;1)框型材长度=(W+H)*22)框压条,以左下角H1*W1范围为例框压条长度(横)=W1-边框小面宽-加强梃小面/2-2*框压条小面宽,共2根框压条长度(竖)=H1-边框小面宽-中梃小面宽/2,共2根。
3)外开窗扇转接框,以左上角(H-H1)*W1范围为例外开窗扇转接框长度(横)=分格宽度(W1)-边框小面宽-竖中梃小面/2,共2根外开窗扇转接框长度(竖)=分格高度(H-H1)-边框小面宽-横中梃小面宽/2,共2根4)外开窗扇,以左上角(H-H1)*W1范围为例外开窗扇长度(横)=分格宽度(W1)-框转小面宽-梃转小面宽/2+2*框扇搭接量,共2根外开窗扇长度(竖)=分格高度(H-H1)-框转小面宽-梃转小面宽/2+2*框扇搭接量,共2根5)外开窗扇压条,以左上角(H-H1)*W1范围为例扇压条长度(横)=分格宽度(W1)-边框小面宽-竖中梃小面宽/2-转接料宽度*2-扇料宽度*2-扇压条小面宽*2,共2根扇压条长度(竖)=分格高度(H-H1)-边框小面宽-横中梃小面宽/2-转接料宽度*2-扇料宽度*2,共2根6)中挺竖向加强中挺长度=H竖向中梃长度=H-边框小面宽*2横向中梃长度=W-边框小面宽*2-竖梃小面宽*27)钢衬长度钢衬长度=中梃长度8)腔体连接件腔体连接件长度=腔体净尺寸-1mm。

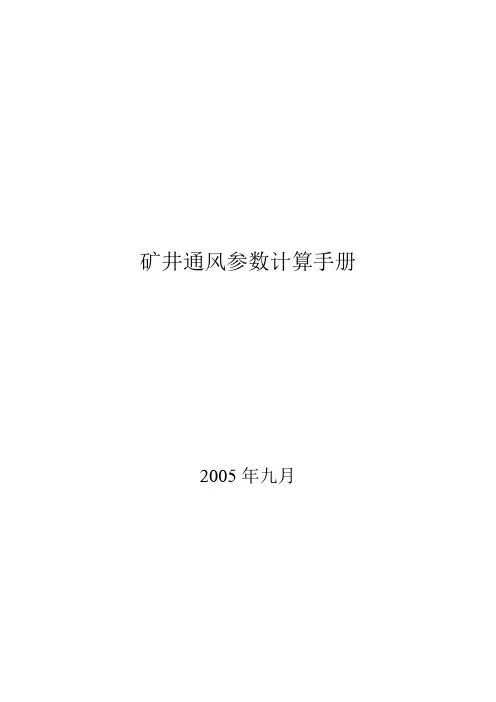

矿井通风参数计算手册2005年九月前言在通风、瓦斯抽放与利用、综合防尘的设计及报表填报过程中,经常需要进行一些计算,计算过程中经常要查找设计手册、规程、细则、文件等资料,由于资料少,给工作带来不便,为加强通风管理工作,增强“一通三防”理论水平,提高工作效率;根据现场部分技术管理人员提出的要求,结合日常工作需要,参考了《采矿设计手册》,《瓦斯抽放细则》、《防治煤与瓦斯突出细则》、《瓦斯抽放手册》,矿井通风与安全,煤矿安全读本等资料,编写了通风计算手册,以便于通风技术管理人员查阅参考,由于时间伧促,错误之处在所难免,请各位给预批评指证。
2005年9月编者目录一、通风阻力测定计算公式 (5)1、空气比重(密度) (5)2、井巷断面(S) (6)3、巷道周边长 (6)4、巷道风量 (6)5、动压 (7)6、巷道风阻 (7)7、通风阻力 (7)8、自然风压 (8)9、井巷通风阻力 (8)二、通风报表常用计算公式 (9)1、矿井等积孔 (9)2、扇风机参数的计算 (9)3、有效风量 (10)4、有效风量率是指矿井有效风量与各台主要通风机风量总和之比(C)按下式进行计算 105、外部漏率 (11)6、巷道失修率 (11)三、矿井通风风量计算公式 (12)1、矿井风量按下式计算,并取其中最大值 (12)2、采煤工作面风量计算 (12)3、掘进工作面风量按以下方法计算: (14)4、硐室风量计算 (15)四、通风网路解算 (16)五、抽放参数测算 (17)1、瓦斯压力测定计算。
(17)2、沼气涌出量计算 (18)3、煤层透气性系数测定计算 (19)4、瓦斯含量计算 (21)5、矿井瓦斯储量计算 (21)6、可抽瓦斯量 (22)7、矿井抽放率 (22)8、抽放量(标量)换算 (23)四、瓦斯流量计算 (23)六、抽放设计 (24)1、管径 (24)2、管壁厚度 (25)3、管路阻力计算: (25)4、瓦期泵参数计算: (26)八、瓦斯利用 (27)1、已知计划民用瓦斯总量,按高峰用量根据灶俱额定耗瓦斯量来计算能够供应户数的方法。

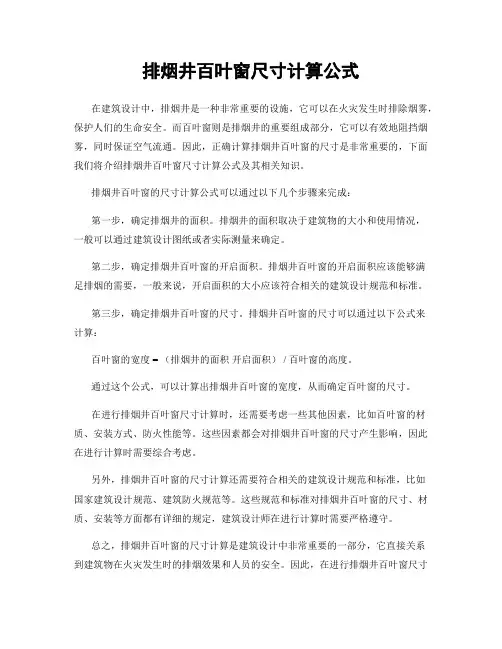

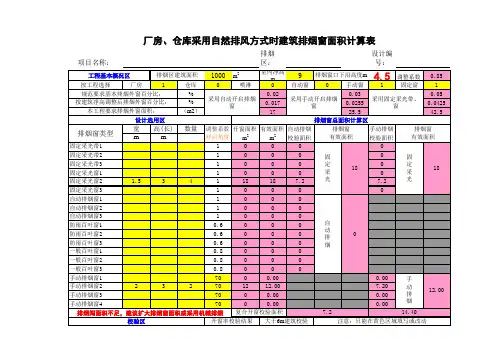

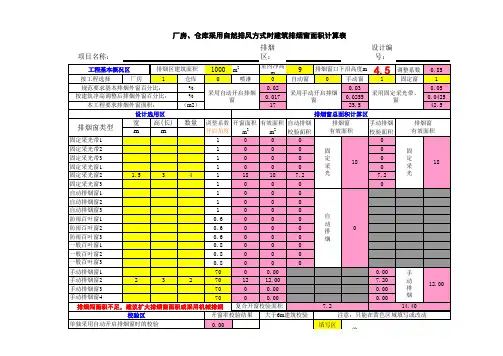

排烟井百叶窗尺寸计算公式在建筑设计中,排烟井是一种非常重要的设施,它可以在火灾发生时排除烟雾,保护人们的生命安全。
