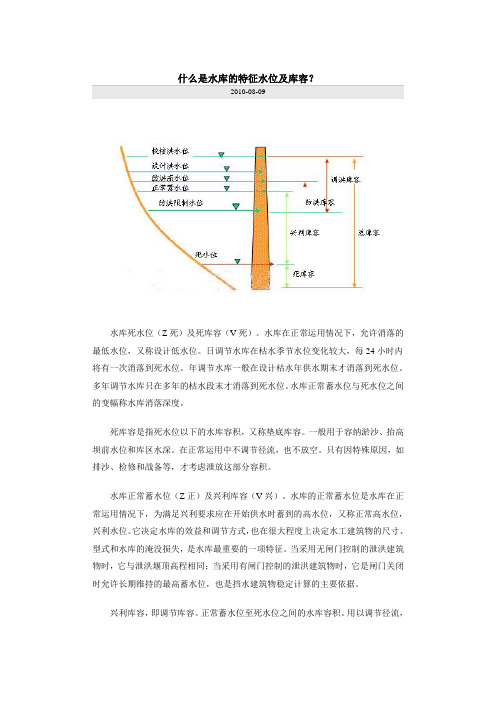

什么是水库的特征水位及库容？2010-08-09水库死水位（Z死）及死库容（V死）。
水库在正常运用情况下，允许消落的最低水位，又称设计低水位。
日调节水库在枯水季节水位变化较大，每24小时内将有一次消落到死水位。
年调节水库一般在设计枯水年供水期末才消落到死水位。
多年调节水库只在多年的枯水段末才消落到死水位。
水库正常蓄水位与死水位之间的变幅称水库消落深度。
死库容是指死水位以下的水库容积，又称垫底库容。
一般用于容纳淤沙、抬高坝前水位和库区水深。
在正常运用中不调节径流，也不放空。
只有因特殊原因，如排沙、检修和战备等，才考虑泄放这部分容积。
水库正常蓄水位（Z正）及兴利库容（V兴）。
水库的正常蓄水位是水库在正常运用情况下，为满足兴利要求应在开始供水时蓄到的高水位，又称正常高水位，兴利水位。
它决定水库的效益和调节方式，也在很大程度上决定水工建筑物的尺寸、型式和水库的淹没损失，是水库最重要的一项特征。
当采用无闸门控制的泄洪建筑物时，它与泄洪堰顶高程相同；当采用有闸门控制的泄洪建筑物时，它是闸门关闭时允许长期维持的最高蓄水位，也是挡水建筑物稳定计算的主要依据。
兴利库容，即调节库容。
正常蓄水位至死水位之间的水库容积。
用以调节径流，提供水库的供水量或水电站的出力。
汛期限制水位（Z限）和结合库容（V结）。
系指水库在汛期允许兴利蓄水的上限水位，是预留防洪库容的下限水位，在常规防洪调度中是设计调洪计算的起始水位。
汛期限制水位是根据水库综合效益、洪水特性、防洪要求和调度原则，在保证工程安全的前提下经分析计算确定的。
一般在水库工程的正常运用情况下，即采用原设计提出的运用指标。
防洪限制水位与正常蓄水位之间的库容称结合库容（V 结），此库容在汛末要蓄满为兴利所用。
在汛期洪水到来后，此库容可作滞洪用，洪水消退时，水库尽快泄洪，使水库水位迅速回降到防洪限制水位。
水库防洪高水位（Z防）和防洪库容（V防）。
水库的防洪高水位是水库遇到下游防护对象的设计标准洪水时，在坝前达到的最高水位。
设计洪水位计算步骤
朋友！如果你要计算设计洪水位，下面这些步骤或许能帮到你呢。
首先呢，要收集一些基本的数据。
像流域的面积河流的长度还有它的坡度等等。
这一步看起来很简单，可千万别小瞧它哦！这些数据就像是盖房子的基石，缺了哪一个可能都会影响后面的计算呢。
我每次做这个的时候，都会把这些数据反复核对，确保没有错误。
你是不是觉得有点麻烦？但相信我，这是值得的！
然后得确定一下设计洪水的标准。
这个标准呢，会根据不同的地区、工程的重要性之类的因素而有所不同。
你可以参考当地的规范或者问问有经验的同行。
这一步我通常会多花些时间，因为一旦这个标准选错了，那后面可就全错啦，真的很重要呢！
接下来呢，选择合适的计算方法。
有推理公式法、经验公式法等等。
这时候你可能会有点纠结，不知道选哪个好。
其实这就看你对哪种方法更熟悉，还有你的数据更适合哪种方法啦。
要是你对某个方法不太确定，不妨先在小范围内试算一下，看看结果是不是合理。
这一点我觉得真的很有用哦！
算好之后呢，一定要检查结果！这一步可不能省啊！我有时候会不小心就想跳过这一步，但是后来发现，再检查一次真的能避免很多错误呢。
你有没有过那种算完就交差，结果发现错得一塌糊涂的经历呀？太糟糕了！
最后呢，如果有必要的话，可以根据实际情况对结果进行一些调整。
毕竟计算是一回事，实际情况又是另一回事啦。
这一步其实还蛮灵活的，你可以根据自己的判断和经验来做。
随着社会经济的发展和人民生活水平的不断提高，对饮水水质的要求越来越高。
上海作为典型的水质型缺水的城市，目前供水水源地主要由黄浦江上游、长江口陈行水库以及部分内河和地下水组成。
地下水蕴藏量有限，开采量受到严格控制；黄浦江的水量、水质均不能满足本市发展的需要；长江口陈行水源地库容偏小，避咸蓄淡能力不足。
为此，上海将加快实施长江口青草沙和崇明岛东风西沙新水源地建设，提高避咸蓄淡能力，打造“两江并举、多源互补”水源地新格局，确保城市居民的饮用水安全。
水库的建设规模是水库前期论证的主要工作成果，也是水库调度运行的重要参数，其精度直接影响工程的蓄水效果、调度运行及工程投资等。
在受潮汐影响较大的式估算水库库容。
１、咸潮入侵规律淡水来源和淡水量是影响水库库容设计的关键因素之一，位于潮汐河口的供水水库在枯水期受海水咸潮入侵威胁严重，淡水量与所处水域内盐水倒灌的强弱程度及规律、特性直接相关。
因此，咸潮入侵规律是研究潮汐河口供水水库库容的前提条件，是河口水源地水资源开发利用的最大制约因素。
以长江口为例，长江河口系三级分叉四口入海的分潮汐河口。
从整体上说，长江口的咸潮入侵源只有一个，即外海海水。
但由于长江口呈多级分叉多口入海的形势，各叉道的过水断面、分流比、潮波传播速度不同，出现咸潮入侵源的派生现象，使得长江口的盐度分布非常复杂。
长江口盐水入侵有四条途径：南槽、北槽、北港和北支。
一般而言，北支的进潮量约占整个长江口进潮量的２５％，但是进入北支的径流量目前只有不到５％，所以，北支口门连兴港断面处的盐度几乎与正常海水盐度相当，到北支上段青龙港处，枯季盐度仍然较高，这股高盐水随北支涨潮流上溯至崇头后被推出北支上口，然后绕过崇头倒灌侵入南支，使得南支水域出现盐度超标的现象。
如东风西沙水库工程水域咸潮主要来源于北支盐水倒灌，集中发生在大潮前后，最严重的时期为每年枯季的２－３月份，特点是咸潮超标次数多、持续时间长。
因此，咸潮入侵规律直接影响了淡水取水时间和淡水取水时机。
水库库容与淤积量的精密测量及计算刘国强（广东省水利电力勘测设计研究院，广东广州510170）摘要:针对传统的水库库容、淤积量的测量及计算方法的缺陷，采用现代高精度（GNSS）全球定位技术、回声测深技术及三角形的构网方法，对水库库容和淤积进行测量研究，经实际运用取得令人满意的效果。
关键词：水库库容；淤积监测水库，是在山沟或河流的狭口处建造拦河坝等水利工程建筑物而形成的人工湖泊，在人类的生活中它发挥着重要的作用，如蓄水发电、航运、水产、灌溉以及防洪调度等，是人类不可或缺的一下重要措施，并且其在人类生活中的作用也越来越大，为人类带来了巨大的社会效益和经济效益。
但是我国目前有很多水库是在上世纪五、六十年代建成的，运行至今已有五、六十年，水库淤积严重及库容受损，产生的社会效益和经济效益越来越少。
水库调度的参数有很多，但其中水库库容和淤积量的精度可以对水库的防洪安全与徐水兴利产生影响，所以传统库区容量及淤积量测量精度难以保障，但随着现代测控技术的迅速成长，依靠高精度（GNSS）全球定位技术和回声测深技术，测量精度得到了很大提高和保障。
我们对高州水库、公平水库、雁田水库及长龙水库进行了水下地形测量，准确测量出了水库的库容和淤积量，其测量的方法是三角形构网，主要利用了“三角柱”的水珠体积和淤积体积进而测量出水库的库容和淤积量，在实际应用中取得了比较满意的效果。
1 常规库容及淤积量的确定以前，人们对常规的库容和淤积量的计算方法主要是断面法。
计算库容的模型是：式中：Vi、Li为第i个断面到第i+1个断面间的库容和距离；n为分段个数；Si、m、d、hi 分别为第i个断面的面积、测点个数、点间距和每个测点的深度测量值。
断面法的操作方式很简单，但其会受到前提假设的约束，所以很难保证测量结果的精度。
而淤积量的获得是依据前后两次库容的较差，所以导致库容的精度不准确，进而导致无法测量淤积量的精度。
2 高精度水下地形测量技术2.1 水下地形测量：水下地形测量是利用了测量仪器来对水底点的三维坐标确定的一个过程。
说明书工程名称：工程1计算类型：年调节水库等流量调节水能计算一、计算原理1.适用范围本程序根据《小水电水能设计规程》(SL 76-2009)附录D，利用已知的入库流量过程、库容曲线、坝址下游水位流量曲线和调节期始、末水位等资料，进行年调节水库等流量调节水能计算。
2.计算方法和公式按照《小水电水能设计规程》(SL 76-2009)附录D及《水能设计》(上册)第一章第六节所述方法进行计算，主要计算公式和方法如下：等流量调节计算中假定水电站在蓄水期和供水期分别引用不同的流量，蓄、供水期的引用流量需通过试算求解。
(1)供水期引用流量计算公式为：(2)蓄水期引用流量计算公式为：(3)等流量调节可采用列表法进行计算，如表C1所示。
由设计枯水年或多年(或丰、平、枯三个典型年)列表计算的成果，求得相应水能指标。
设计枯水年供水期的平均出力即为保证出力。
多年或丰、平、枯三个典型年年发电量的平均值即为多年平均发电量。
3.规程规范(1)、《小水电水能设计规程》(SL 76-2009)4.参考文献(1)、《水能设计》(上册)，电力工业部成都勘测设计院主编，电力工业出版社(2)、《水利水电工程设计计算程序集》《C-4 水电站等流量调节计算通用程序》（作者唐文华水电部天津勘测设计院)二、基本数据正常蓄水位：55(m)死水位：49(m)电站最大过流量：1000(m3/s)出力系数 A：8.2来水和用水过程曲线月份天然来水流量Qli(m3/s)其它用水流量Qyi(m3/s)6 1271 17 1422 28 937 29 447 210 346 211 177 112 138 11 125 12 149 13 205 14 209 15 239 1水库库容曲线编号水库库容(万m3)上游水位(m)1 0 38.1652 320000 493 337000 49.44 357500 50.45 386000 516 424440 52.57 464500 53.68 498000 54.49 520000 55下游水位流量关系曲线编号流量(m3/s) 下游水位(m)1 0 15.92 285 18.453 344 18.74 445 19.155 935 20.756 965 20.857 1000 20.95三、计算结果正常蓄水位库容：520000(万m3)死水位库容：320000(万m3)兴利库容Vx：200000(万m3)供水期的平均出力(若是设计枯水年即为保证出力)：5507(kW)年调节水库等流量调节水能计算表水流量(m3/s) 水库蓄供水量（万m3）水库总蓄水量（万m3）水头（m）其他Qyi 合计Qi 蓄水+ΔWi 供水-ΔWi 月初Vci 月末Vmi 月平均Vi 上游水位Zsi下游水位Zxi水头损失Δhi净水(4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (1.00 967.75 78602 320000 398602 359301 50.44 20.85 1 28.2.00 968.75 121398 398602 520000 459301 53.46 20.86 1 31.2.00 937.00 520000 520000 520000 55.00 20.77 1 33.2.00 447.00 520000 520000 520000 55.00 19.15 1 34.2.00 346.00 520000 520000 520000 55.00 18.72 1 35.1.00 286.87 28479 520000 491521 505760 54.61 18.45 1 35.1.00 286.87 39874 491521 451647 471584 53.77 18.45 1 34.1.00 286.87 43356 451647 408290 429969 52.65 18.45 1 33.1.00 286.87 33354 408290 374936 391613 51.22 18.45 1 31.1.00 286.87 21929 374936 353007 363972 50.54 18.45 1 31.1.00 286.87 20185 353007 332822 342915 49.69 18.45 1 30.1.00 286.87 12822 332822 320000 326411 49.15 18.45 1 29.注1：第(3)栏在供水期为Qpi，在非供水期为Qxi，但不得超过电站最大过流量；注2：第(4)栏Qyi包括其他部门用水及蒸发渗漏损失及弃水等(原始数据不包含弃水，弃水由程序自动计算)；注3：第(5)栏Qi=Qpi+Qyi；注4：第(6)、(7)栏，ΔWi=±(Qli-Qi)T，其中T为当月秒数；注5：第(8)、(9)栏，Vmi=Vci±ΔWi；注6：第(11)栏的Zsi为利用Vi查水库与库容关系曲线求出；注7：第(12)栏的Zxi由下泄流量查下游水位与流量关系曲线；注8：第(14)栏Hi=Zsi-Zxi-Δhi；注9：第(15)栏Ni=A×Hi×Qi；注10：第(16)栏Ei=Ni×T，T为各月小时数，全年累计ΣEi，即为年发电量；注11：表中各符号的下脚标i代表月份，i=1，2，…12。
怎样算水库容积咱们必须要心中有个底，咱们的公社究竟掌握了多少水！如果要水就放，把水库放枯了，到了秋旱时节就不好办.同样，在夏天使农作物干渴了，而秋天水库存水太多，那也大可不必，如果再遇上个阴雨绵绵的秋天，地上有水，库里又不能再蓄水，怎办？因此一个水库的合理泄放，和它附近农田的合理排灌，就是一个极有意义的问题.这样的问题当然也要用到数学来帮助解决，虽然其他因素很多，我们必须根据具体情况，进行计算，进行安排，但不管怎样安排，有一点是肯定要知道的，就是水库里有多少水.从一水位到另一水位有多少水，只有准确地掌握了水量，才有可能合理使用.我们准备分两次来介绍水库容量的计算方法.这次介绍有地形图的大水库的容积估算法，下次将介绍小水库或池塘的容积估算法.假定没有修水库前有一幅画了等高线的地形图，高程差是h，地图上所表示的一圈，实际上便是水库中一定高程的水面，我们来估算两个这样平面之间的体积，这两平面之间的距离便是高程差h，我们以A，B各代表上下两个等高线圈所包有的面积，所求的体积显然不大于下圈面积乘以高程差，即Ah，也显然不小于上圈面积乘以高程差，即Bh，也程间的一片体积，这也可以讲成为平均截面积乘上高就等于两高程间的体积，一片一片地算出来，便可以知道从哪一个高程和哪一个高程之间有多少水，加起来便得总存水量.这个方法，一般说来可以符合客观需要，但估计出来的蓄水量可能偏高了一些，我们现在再介绍一个矿藏量估算上常用的方法(这个方法叫做巴乌曼法，是他估算顿巴斯煤矿矿藏量时所发现的)，这方法比以上的方法更精密些，公式是：而T是根据以下方法所画出的图形的面积：从制高点O出发，作射线OP，这射线在地图上A，B之间的长度是l，另作一图，取一点O′，并与OP同方向取O′P′=l，当P沿着A走一圈时，P′也得一图形，这图形的面积就是T.这个面积我们也用T(A，B)来表示它，因为依赖于二截面A与B(这个方法的推导要用较长的篇幅，或要用微积分，因此从略).用连续三个截面考虑，第一法还可以改进，如果知道三个截面的面面居中，也可以把B面看为平均面积，这两个数目不一定相等，我们再平均一下，即以这方法叫做索波列夫斯基法，或辛普生法.巴乌曼法及索波列夫斯基法不好比较，有时这个精密些，有时那个精密些，但以下的公式比这两个方法都精密些：算水库的方法不仅可以用来算水库，当然还可以用来估矿藏，算土石方等等.感谢从事于估计矿藏量的工作者向我们介绍了巴乌曼法，现在我们以第四法来回报他们的好意，供他们试用和参考.(原载1960年4月10日“人民日报”)这是4月10日发表的“算水库容积”一文的补充，补充分为两个部分：(一)说明一下平面图形的面积的算法，这回答一位读者所提出的问题——不用求面积仪怎样计算面积；同时关于面积的计算也是前文所需要的.(二)介绍一个没有地形图的水库容积的计算方法.(一)求平面积(1)平行线法作一批等距离的平行线，假定距离是d，这一批平行线被图形所截取的长度是l1，l2，…这些长度的总和乘以d就可以差，(2)打方格法打以d为边长的方格，格子点落在图内的点数乘以d2就可以用来作为面积的近似值.我们当然也可以在图形上按等距离摆上一批棋子，然后计算棋子数便可以得出面积.减少误差法把平行线或方格按几种不同方向摆好算出结果，再把这些结果求平均，这样便能减少误差.(二)求体积在水库水面上打方格，在每一格点，测出深度，深度总和乘以一个方格的面积，便是水库容积的近似值.另法，可以先求深度的平均数，再乘上水平面的面积.这些方法与上次的方法比较是简易的，当然精密度有时要差一些.。
