气动单座衬氟调节阀

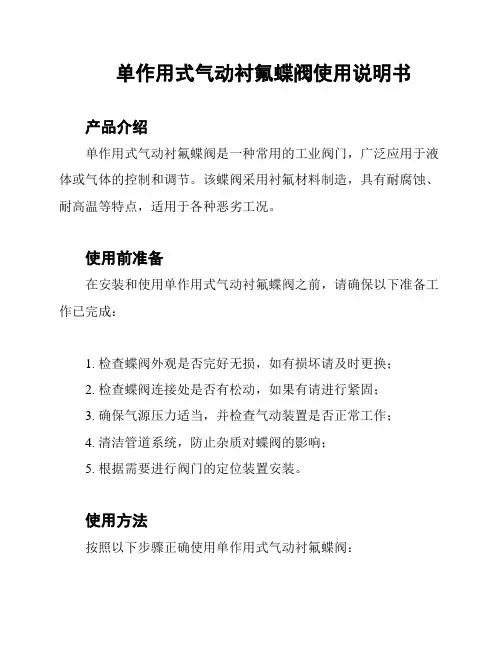

单作用式气动衬氟蝶阀使用说明书
产品介绍
单作用式气动衬氟蝶阀是一种常用的工业阀门，广泛应用于液体或气体的控制和调节。

该蝶阀采用衬氟材料制造，具有耐腐蚀、耐高温等特点，适用于各种恶劣工况。

使用前准备
在安装和使用单作用式气动衬氟蝶阀之前，请确保以下准备工作已完成：
1. 检查蝶阀外观是否完好无损，如有损坏请及时更换；
2. 检查蝶阀连接处是否有松动，如果有请进行紧固；
3. 确保气源压力适当，并检查气动装置是否正常工作；
4. 清洁管道系统，防止杂质对蝶阀的影响；
5. 根据需要进行阀门的定位装置安装。

使用方法
按照以下步骤正确使用单作用式气动衬氟蝶阀：
1. 打开气源，确保气源压力正常；
2. 按下气动装置上的开关，使其处于工作状态；
3. 转动手柄或操作杆，以实现蝶阀的开启或关闭；
4. 当需要调节流速时，可以适当旋转手柄或操作杆，使蝶阀处
于半开状态；
5. 当不需要使用蝶阀时，关闭气源和气动装置。

注意事项
在使用单作用式气动衬氟蝶阀时，请注意以下事项：
1. 不要超过蝶阀的额定工作压力范围，以免造成损坏或危险；
2. 定期检查蝶阀的密封性能，如有泄漏请及时处理；
3. 避免在高温或高压下开启蝶阀，以防发生意外；
4. 不要随意拆卸或更换蝶阀的零部件，以免影响正常工作；
5. 定期清洁蝶阀表面和内部，以保持良好的工作状态。

请根据实际情况和需要，详细阅读产品的技术规格和使用说明，以确保正确安装和使用单作用式气动衬氟蝶阀。

如有任何问题或疑问，请与售后服务部门联系。

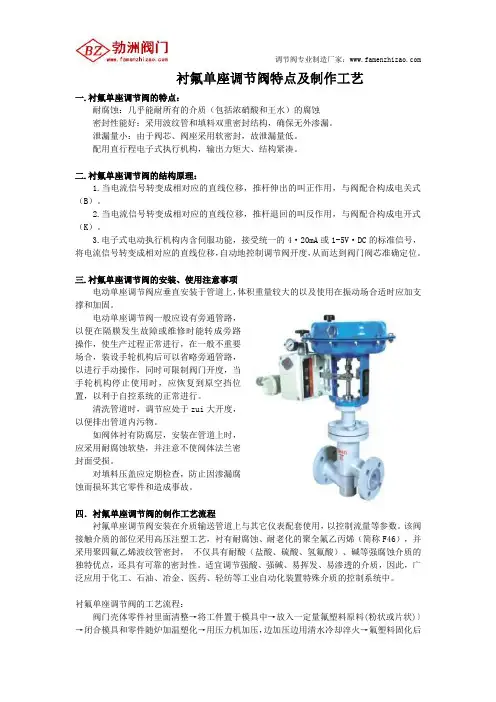

衬氟单座调节阀特点及制作工艺一.衬氟单座调节阀的特点：耐腐蚀：几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀密封性能好：采用波纹管和填料双重密封结构，确保无外渗漏。

泄漏量小：由于阀芯、阀座采用软密封，故泄漏量低。

配用直行程电子式执行机构，输出力矩大、结构紧凑。

二.衬氟单座调节阀的结构原理：1.当电流信号转变成相对应的直线位移，推杆伸出的叫正作用，与阀配合构成电关式（B）。

2.当电流信号转变成相对应的直线位移，推杆退回的叫反作用，与阀配合构成电开式（K）。

3.电子式电动执行机构内含伺服功能，接受统一的4·20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，从而达到阀门阀芯准确定位。

三.衬氟单座调节阀的安装、使用注意事项电动单座调节阀应垂直安装于管道上，体积重量较大的以及使用在振动场合适时应加支撑和加固。

电动单座调节阀一般应设有旁通管路，以便在隔膜发生故障或维修时能转成旁路操作，使生产过程正常进行，在一般不重要场合，装设手轮机构后可以省略旁通管路，以进行手动操作，同时可限制阀门开度，当手轮机构停止使用时，应恢复到原空挡位置，以利于自控系统的正常进行。

清洗管道时，调节应处于zui大开度，以便排出管道内污物。

如阀体衬有防腐层，安装在管道上时，应采用耐腐蚀软垫，并注意不使阀体法兰密封面受损。

对填料压盖应定期检查，防止因渗漏腐蚀而损坏其它零件和造成事故。

四．衬氟单座调节阀的制作工艺流程衬氟单座调节阀安装在介质输送管道上与其它仪表配套使用，以控制流量等参数。

该阀接触介质的部位采用高压注塑工艺，衬有耐腐蚀、耐老化的聚全氟乙丙烯（简称F46），并采用聚四氟乙烯波纹管密封，不仅具有耐酸（盐酸、硫酸、氢氟酸）、碱等强腐蚀介质的独特优点，还具有可靠的密封性。

适宜调节强酸、强碱、易挥发、易渗透的介质，因此，广泛应用于化工、石油、冶金、医药、轻纺等工业自动化装置特殊介质的控制系统中。

几种常见气动薄膜调节阀的正确选用《几种常见气动薄膜调节阀的正确选用》气动薄膜调节阀是目前工业自动化控制系统中常用的一种执行元件，广泛应用于各种工业领域。

正确选用适合的气动薄膜调节阀可以确保系统的正常运行和安全性。

下面将介绍几种常见的气动薄膜调节阀及其正确选用方法。

1. 气动薄膜单座调节阀：这种调节阀主要适用于对流体流量进行精确控制。

它具有结构简单、操作可靠、响应速度快等特点。

在选择时应根据工作介质的物理性质、要求的流量范围和工作温度范围来确定阀体和密封材料的材质，并注意阀门的额定压力和最大承压能力是否符合系统的需求。

2. 气动薄膜双座调节阀：双座调节阀适用于对压力进行控制的场合，能够根据输入信号调节阀门的开度以达到所需的压力。

在选用时要考虑介质的压力范围、流量要求以及操作温度的影响。

此外，还要注意阀门的密封结构和选用合适的密封材料，以确保阀门的密封性能。

3. 气动薄膜角座调节阀：角座调节阀适用于液体或气体流量的控制，具有结构简单、开关迅速、密封性好等特点。

在选用时要考虑介质的物理性质、温度、压力以及流量要求。

同时，还要注意阀门的内部结构设计是否符合系统的需求，以及选用耐腐蚀材料，以延长阀门的使用寿命。

4. 气动薄膜蝶阀：这种薄膜蝶阀结构紧凑，重量轻，通常用于控制流量较大的场合。

在选用时要考虑介质的温度、压力和流量要求，并选择适当的密封材料和薄膜材料以保证阀门的密封性能和使用寿命。

正确选用气动薄膜调节阀时，除了考虑阀门的结构和材料外，还要注意工作环境的特点。

例如，高温、高压、腐蚀性介质等特殊环境可能需要选用特殊材质或结构的调节阀。

此外，还应根据系统的控制要求、设备的负载情况以及通信协议等因素来选择合适的气动薄膜调节阀。

总而言之，正确选用气动薄膜调节阀需要综合考虑介质的物理性质、工作环境的特点以及系统的控制要求。

只有选择合适的调节阀，才能保证系统的稳定性和安全性。

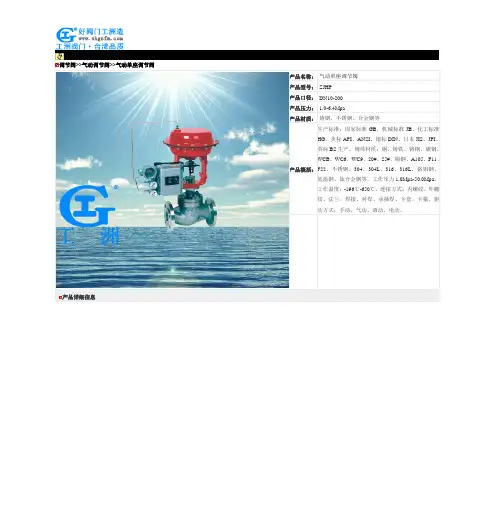

调节阀>>气动调节阀>>气动单座调节阀产品详细信息调节阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。

二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。

2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。

3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。

4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。

⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。

（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。

）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。

管道的最终控制是阀门。

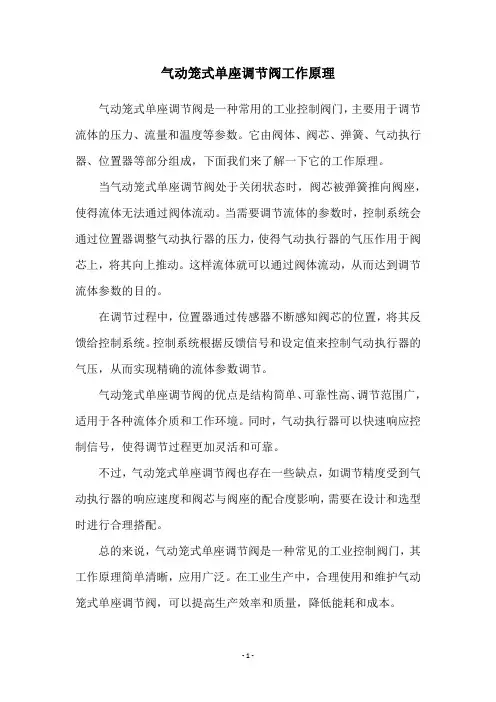

气动笼式单座调节阀工作原理
气动笼式单座调节阀是一种常用的工业控制阀门，主要用于调节流体的压力、流量和温度等参数。

它由阀体、阀芯、弹簧、气动执行器、位置器等部分组成，下面我们来了解一下它的工作原理。

当气动笼式单座调节阀处于关闭状态时，阀芯被弹簧推向阀座，使得流体无法通过阀体流动。

当需要调节流体的参数时，控制系统会通过位置器调整气动执行器的压力，使得气动执行器的气压作用于阀芯上，将其向上推动。

这样流体就可以通过阀体流动，从而达到调节流体参数的目的。

在调节过程中，位置器通过传感器不断感知阀芯的位置，将其反馈给控制系统。

控制系统根据反馈信号和设定值来控制气动执行器的气压，从而实现精确的流体参数调节。

气动笼式单座调节阀的优点是结构简单、可靠性高、调节范围广，适用于各种流体介质和工作环境。

同时，气动执行器可以快速响应控制信号，使得调节过程更加灵活和可靠。

不过，气动笼式单座调节阀也存在一些缺点，如调节精度受到气动执行器的响应速度和阀芯与阀座的配合度影响，需要在设计和选型时进行合理搭配。

总的来说，气动笼式单座调节阀是一种常见的工业控制阀门，其工作原理简单清晰，应用广泛。

在工业生产中，合理使用和维护气动笼式单座调节阀，可以提高生产效率和质量，降低能耗和成本。

- 1 -。

气动衬氟塑料调节阀介绍气动衬氟塑料调节阀是一种广泛应用于化工行业中，能够控制管道中介质流量的主要设备之一。

其具有阀门密封性好、使用寿命较长、操作简单等优点，在广泛使用的同时，也需要注意一些问题。

1.气动衬氟塑料调节阀的基本构造气动衬氟塑料调节阀的主要构成部分包括：阀体、阀座、阀瓣、阀杆、手柄、气动执行机构等。

其中，阀体、阀座、阀瓣等部分均采用高性能氟塑料制成，密封性能好，不易腐蚀。

阀杆采用304不锈钢，表面经过光亮处理，具有一定的抗腐蚀能力。

气动执行机构是气动衬氟塑料调节阀中的重要组成部分，其主要功能是推动阀杆进行开启或关闭操作，从而控制管道中介质的流量。

气动执行机构采用双作用气缸或单作用气缸加弹簧的形式，具有动作速度快、力量大、操作稳定等特点。

同时，其还配备了一系列气动控制元件，如气动控制阀、气源处理部件等。

2.气动衬氟塑料调节阀的工作原理气动衬氟塑料调节阀主要依靠气动执行机构驱动阀杆进行开关，从而实现对介质流量的控制。

其工作原理如下：（1）气动执行机构接受控制信号（2）通过气动控制阀将气源压力转换为气动执行机构的动力（3）气动执行机构的气缸活塞向前或向后运动（4）阀杆向前或向后移动，推动阀瓣实现开关控制整个过程中，由于阀瓣与阀座之间采用了氟塑料材料的优良密封性，因此阀门的密封性、耐腐蚀性等性能可以得到有效地保障。

3.气动衬氟塑料调节阀的优缺点与传统的金属材质阀门相比，气动衬氟塑料调节阀具有以下优缺点：优点：（1）密封性能好：由于采用了氟塑料密封材料，因此其密封性能可达到卓越级别，可有效避免泄漏现象。

（2）耐腐蚀性强：由于材料本身性能优良，因此其具有卓越的耐酸、碱、盐蚀性，无需经常更换。

（3）使用寿命长：氟塑料材料具有优异的物理性能和化学性能，同时具有很好的橡胶膜性质，因此其使用寿命长，可达到10年以上。

缺点：（1）材料成本较高：氟塑料材料的成本比较高，因此气动衬氟塑料调节阀的价格相对较高。

（2）易产生氦气：在高温或高压条件下，氟塑料材料易产生氦气，从而影响阀门的正常工作，并对周围环境造成影响。

ZJHP-16F46气动薄膜衬四氟单座调节阀产品概述ZJHP-16F46P 气动薄膜衬四氟单座调节阀，是自控仪表中的执行单元。

它由气动薄膜执行机构和直通单座衬氟塑阀两部份组成。

由于该阀接触介质的部位均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（简称F46），又采用聚四氟乙烯波纹管密封，因而该阀广泛适用于化工、石油、冶金、医药、电力等行业中对酸、碱强腐蚀介质和有毒、易挥发等气体、液体介质的过程控制。

产品特点1．耐腐蚀：阀体内腔、阀芯、阀座、阀杆均316不锈钢，能耐酸、碱，耐强腐蚀。

2．密封性能好：采用聚四乙烯材质的波纹管和填料双重密封，确保无渗漏。

3．泄漏量小：由于阀芯、阀座是软密封，故泄漏量低于国家IV级标准。

4．采用轻小型多弹簧执行机构，体积小，重量轻，调节精度高。

零件材料阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊软密封阀芯：增强聚四氟乙烯波纹管：1Cr18Ni9Ti 聚四氟乙烯波纹管填片：橡胶石棉板、10’’、1Cr18Ni9Ti石棉缠绕垫片膜盖：A3波纹膜片：丁晴橡胶夹增强涤纶织物弹簧：30SIMN阀杆、推杆：2Cr13、1Cr18Ni9Ti衬套：2Cr13技术参数性能指标：（表一）技术参数：（表二）调节阀的允许压差：（见表三）标准组配的气动单座阀，其气动薄膜执行机构的输出力是一定的。

为实现理想的调节和关闭，阀门的压差必须限制在一定数值内，本产品应按表3选用。

当压差超过允许值时，可调整弹簧预紧力，配用阀门定位器或选用其它执行机构来克服不平衡力，但订货时必须与我公司联系，说明具体情况后方可订货。

充许压差：（表三） 注：流开流态，关闭时p2=0 主要零件材料：（表四）注：对含有杂质、颗粒的介质，阀芯、阀座可采用哈氏合金等。

注：法兰标准符合JB78-59、JB79-59标准.也可根据用ANSI 美国标准等其它标准。

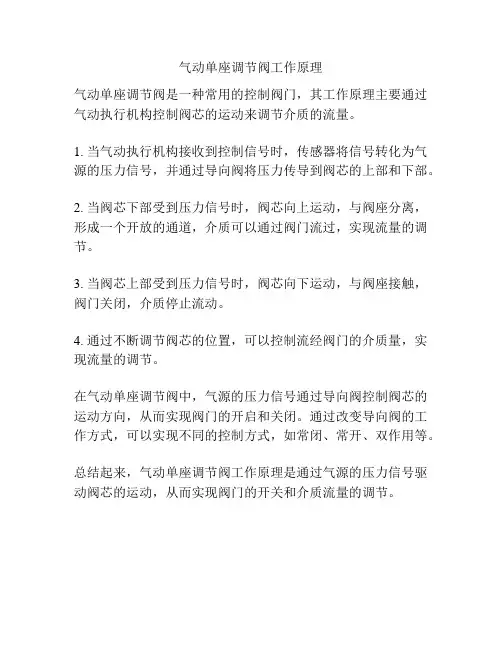

气动单座调节阀工作原理
气动单座调节阀是一种常用的控制阀门，其工作原理主要通过气动执行机构控制阀芯的运动来调节介质的流量。

1. 当气动执行机构接收到控制信号时，传感器将信号转化为气源的压力信号，并通过导向阀将压力传导到阀芯的上部和下部。

2. 当阀芯下部受到压力信号时，阀芯向上运动，与阀座分离，形成一个开放的通道，介质可以通过阀门流过，实现流量的调节。

3. 当阀芯上部受到压力信号时，阀芯向下运动，与阀座接触，阀门关闭，介质停止流动。

4. 通过不断调节阀芯的位置，可以控制流经阀门的介质量，实现流量的调节。

在气动单座调节阀中，气源的压力信号通过导向阀控制阀芯的运动方向，从而实现阀门的开启和关闭。

通过改变导向阀的工作方式，可以实现不同的控制方式，如常闭、常开、双作用等。

总结起来，气动单座调节阀工作原理是通过气源的压力信号驱动阀芯的运动，从而实现阀门的开关和介质流量的调节。

气动笼式单座调节阀工作原理气动笼式单座调节阀是一种常用的工业控制设备。

它通过调节介质的流量和压力来控制系统的运行状态。

下面简要介绍气动笼式单座调节阀的工作原理。

一、总体结构气动笼式单座调节阀主要由执行机构、阀体、阀芯、阀杆、弹簧、气锤等部分组成。

执行机构主要由气源接口、电磁阀、气缸等构成。

当电磁阀接受到信号后，气体通过气源接口进入气缸，使阀杆上的阀芯产生上移或下移运动，以控制介质通路的大小和流量。

阀体是气动笼式单座调节阀的主体结构，它是由优质不锈钢或碳钢材料制成的。

阀体内部的孔径大小会影响阀门的开度，进而影响到介质的流量和压力。

阀芯作为阀门核心部位，它与阀座密封，控制介质的流通。

阀芯和阀座的间隙大小决定了密封性和流量特性，从而决定了阀门的使用效果。

阀杆主要是用于连接气缸和阀芯的重要部件，它能够将气缸运动的力量传递给阀芯，使其产生相应的运动。

弹簧部分则主要是用于调节阀门的开度，通过弹簧的力量来保持阀门的稳定状态。

如果调整阀门的开度，就需要调整弹簧的力量大小。

气锤则主要是用于抵消介质的压力切变力，避免阀门产生剧烈的振荡，同时也能够消除机器设备的撞击噪音。

二、工作原理气动笼式单座调节阀的工作原理如下：1. 阀门开启——当气源接口供气到气缸，使阀杆上的阀芯下移，阀门打开，流量增大，输出压力相应增加。

2. 阀门关闭——当气源接口停止供气，气压迅速释放，弹簧将阀芯上移，阀门关闭，流量减小，输出压力相应减小。

3. 控制阀门开度——当电磁阀接受到信号后，控制气源的供气和停气，使阀芯的上下运动次数增加或减少，阀门开度增大或减小，从而控制系统的运行状态。

4. 调节阀座—阀芯和阀座之间的间隙大小影响着阀门的开度和关闭程度，通过调节阀座来调节间隙大小，从而调节阀门的开度和关闭程度。

总之，气动笼式单座调节阀通过控制气源的供气和停气，控制阀芯的上下运动，实现阀门的开启和关闭，从而控制介质的流通和压力。

它在工业生产中有着广泛的应用，是保障设备运行的重要控制元件之一。

单座调节阀部分故障及解决办法背景介绍单座调节阀是一种常见的流量调节装置，被广泛应用于化工、炼油、电力、冶金等行业的工业自动化控制系统中。

其构成简单，控制性能优良，受到广泛的青睐。

但在使用过程中，因为多种原因，单座调节阀也会发生故障。

本文将针对单座调节阀部分故障进行介绍，并提出解决办法。

故障原因和解决办法1. 漏气•原因：单座调节阀可能会发生泄露或漏气问题。

导致这一问题的可能是阀门和底座之间的密封圈损坏、调节阀门之间的密封圈戳坏或底座内部腐蚀。

•解决办法：修复阀门和底座之间的密封圈或调节阀门之间的密封圈戳或者更换整个调节器。

2. 活塞不灵敏•原因：单座调节阀活塞不灵敏可能是由于调节器阀体或者阀座表面出现腐蚀或磨损所导致的。

•解决办法：重新加工阀座和阀体表面，或者更换阀座。

3. 气流量控制不准确•原因：单座调节阀有时候会因为调节柄松动或者调节弹簧变形而导致气流量控制不准确。

•解决办法：重新调整调节柄或者更换调节弹簧。

4. 气路不畅•原因：单座调节阀气路可能会被尘埃、杂质、腐蚀产物、水锈等物质所阻塞，导致气路不畅。

•解决办法：清洁单座调节阀气路或者更换整个调节器。

5. 泄露气流噪声•原因：单座调节阀有时候会发出泄露气流噪声。

这种情况有时候是不可避免的，但如果噪声过大，说明泄露程度超标，需要进行处理。

•解决办法：重新调整调节器，或者清洗调节器。

结论单座调节阀是工业自动化控制系统中非常重要的一种装置，但也会发生故障。

为了预防和解决这些故障，我们应该加强对单座调节阀的维护，及时更换损坏或磨损的部件，避免故障给生产带来不良影响。
