单座调节阀培训资料
- 格式:ppt
- 大小:2.31 MB
- 文档页数:43

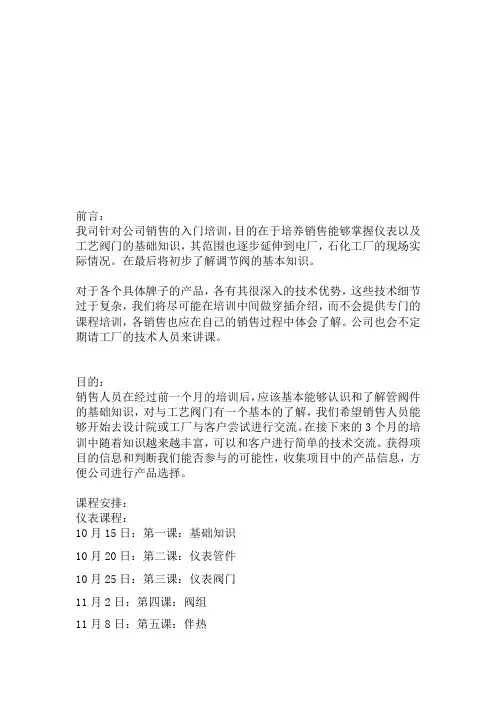

前言:我司针对公司销售的入门培训,目的在于培养销售能够掌握仪表以及工艺阀门的基础知识,其范围也逐步延伸到电厂,石化工厂的现场实际情况。
在最后将初步了解调节阀的基本知识。
对于各个具体牌子的产品,各有其很深入的技术优势,这些技术细节过于复杂,我们将尽可能在培训中间做穿插介绍,而不会提供专门的课程培训,各销售也应在自己的销售过程中体会了解。
公司也会不定期请工厂的技术人员来讲课。
目的:销售人员在经过前一个月的培训后,应该基本能够认识和了解管阀件的基础知识,对与工艺阀门有一个基本的了解,我们希望销售人员能够开始去设计院或工厂与客户尝试进行交流。
在接下来的3个月的培训中随着知识越来越丰富,可以和客户进行简单的技术交流。
获得项目的信息和判断我们能否参与的可能性,收集项目中的产品信息,方便公司进行产品选择。
课程安排:仪表课程:10月15日:第一课:基础知识10月20日:第二课:仪表管件10月25日:第三课:仪表阀门11月2日:第四课:阀组11月8日:第五课:伴热工艺课程(:10月24日:第一课基础知识10月31日第二课阀门的标准11月2日:第三课阀门的特点之~闸阀11月8日:第四课阀门的特点之~截至阀11月15日:第五课阀门的特点之~球阀11月22日:第六课阀门的特点之~碟阀(11月第3周:仪表管阀件阀门现场参观实习)11月29日:第七课阀门的特点之~旋塞阀12月6日:第八课阀门的特点之~安全阀12月13日:第九课阀门的特点之~蒸汽疏水阀12月20日:第十课阀门的特点之~减压阀12月27日:第十一课阀门的特点之~止回阀1月3日:第十二课调节阀基础知识12课时培训内容/每课时2小时作者:赵嘉目录第一课基础知识 (4)第二课阀门的标准 (8)第三课:阀门的特点之~闸阀 (14)第四课:阀门的特点之~截至阀 (21)第五课:阀门的特点之~球阀 (25)第六课:阀门的特点之~碟阀 (27)第七课:阀门的特点之~旋塞阀 (28)第八课:阀门的特点之~安全阀 (29)第九课:阀门的特点之~蒸汽疏水阀 (30)第十课:阀门的特点之~减压阀 (31)第十一课:阀门的特点之~止回阀 (32)第十二课:调节阀基础知识 (33)专题:阀闸的旁通 (34)专题:压力密封结构与活载荷: (36)专题:铸件与锻件的区别: (38)专题:阀门的驱动 (42)专题:执行机构的防爆与防护 (49)专题:角行程气动执行机构介绍(美国尼伯科) (55)资料:阀门材料表 (63)- 3 - 3第一课基础知识1.1 概述:阀门是流体输送系统中的控制部件,具有截流,导流,防止逆流,稳压,分流或溢流泻压等功能。
调节阀培训资料一、全然概念1、调剂阀的正反感化定义调剂阀的正反感化由临盆安稳和产品德量来决定。
因此有时能够采取电气阀门定位器的正反感化来改变他对旌旗灯号的响应。
当旌旗灯号电流从小到大年夜变更时,调剂阀的开度也从小变大年夜,这确实是正感化;当旌旗灯号电流从小到大年夜变更时,调剂阀的开度也从大年夜变小,这确实是反感化。
2、调剂阀的气开气关定义算感化在调剂阀膜头上的气压变大年夜时,调剂阀开度变大年夜,这确实是气开阀;感化在调剂阀膜头上的气压变大年夜时,调剂阀开度变小,这确实是气关阀。
3、调剂阀的分类调剂阀按用处和感化、重要参数、压力、介质工作温度、专门用处(即专门、专用阀)、驱动能源构造等方法进行了分类,个中最常用的分类法是按构造将调剂阀分为九个大年夜类,6种为直行程,3种为角行程。
一).按用处和感化分类1.两位阀:重要用于封闭或接通介质2.调剂阀:重要用于调剂体系。
选阀时,须要确信调剂阀的流量特点3.分流阀:用于分派或混淆介质4.割断阀:平日指泄漏率小于十万分之一的阀二).按重要参数分类1. 按压力分类(1)真空阀:工作压力低于标准大年夜气压(2)低压阀:公称压力PN≤1.6Mpa(3)中压阀:PN2.5~6.4Mpa(4)高压阀:PN10.0~80.0Mpa,平日为PN22、PN32(5)超高压阀:PN≥100Mpa2. 按介质工作温度分类(1)高温阀:t>450℃(2)中温阀:220℃≤t≤450℃(3)常温阀:-40℃≤t≤220℃(4)低温阀:-200℃≤t≤-40℃三).常用分类法这种分类法即按道理、感化又按构造划分,是今朝国内、国际最常用的分类方法。
一样分为九大年夜类:(1)单座调剂阀:该阀具有泄漏小、许用压差小、流路复杂、构造简单的特点,有用于泄漏要求严、工作压差小的洁净介质场合,但小规格的阀(如DN15、20、25)亦可用于压差较大年夜的场合,是应用最广泛的阀之一。
(2)双座调剂阀:与单座阀相反,具有泄漏大年夜、许用压差大年夜的特点,有用于泄漏要求不严、工作压差大年夜的洁净介质场合,是应用最为广泛的阀之一。
控制阀知识培训第一章:概论在现代的炼油化工行业的自动化控制系统中,控制阀起着十分重要的作用,这些工厂的生产取决于流动着的固体、液体、气体的正确调节和分配。
这些控制无论是能量的交换、压力的降低或者是简单的容器加料,都需要靠某些最终控制元件去完成。
最终控制元件可以认为是自动控制的“手足”在调节器的低能量级和执行流体控制所需的高能级功能之间、最终控制元件完成必要的功率放大作用。
控制阀是最终控制元件最广泛使用的形式,却少受到关注。
在许多系统中,控制阀经受的工作条件如温度、压力、腐蚀、和污染都比其他部件更为严重,然而,当它控制工艺流体的流动时,它必须令人满意地运行,同时要了解其构造、正确使用和维护。
第二章:控制阀的认识一、控制阀的定义:控制阀又可称调节阀;它可通过对流体流量的控制来调节流体的压力,温度,流量,液位等工艺参数。
二、控制阀在控制系统中的作用:控制阀是影响工业过程控制系统的控制质量(控制精度)乃至产品质量的重要控制元件。
控制阀的性能与控制精度直接影响工业生产的经济效益。
三、控制阀的构成:(阀本体:节流元件起着启闭作用;执行机构:驱动部件;附件:实现控制、调节定位功能;)四、阀门类型的介绍:1.单座阀阀体:是最常见的阀体类型,而且结构结构简单。
只有一个阀芯和阀座,泄漏量小;通常单单座阀门被指定用于要求严密关闭的场合。
它们使用金属对金属阀座表面、或者由PTFE或其它复合材料组成的密封的软阀座,单座阀能适应大部分工况要求;由于高压流体通常把负载加在阀座的整个区域,在为单座阀控制阀体选择执行机构时必须考虑产生的不平衡力。
缺点:阀芯受到的不平衡推力大;应用场合:压差较小、泄漏量较小的场合;结构的组成:2.双座阀阀体:有两个阀芯和两个阀座组成,允许压差较大,由于同时两个阀座密封,相对的泄漏量较大;阀芯上的动态趋向于打开一个阀座,并同时关闭另外一个。
减少作用在阀芯上的动态力可能允许选择一个比具有类似流通能力的单阀座阀体所需的更小的执行机构由于其密封性能不好,其结构过于单向化,逐渐已退出控制阀行业市场;3.套筒阀(笼式阀)阀体:该结构由平衡阀芯、阀座、套筒组成;是一种大容量、动态稳定性优良、适合荷刻工况条件的高性能调节阀,其套筒开口形状决定了该阀的流量特性;且其内部结构简单,对于维修维护可起到快速更换作用,正由于其优良结构,在工业领域得到了广泛应用;采用阀笼或保持架式的结构以固定阀座环,提供阀芯导向,并提供一种建立阀门流量特性的方法。
阀门培训资料(详细完整版)(二)引言概述:阀门培训资料是为了帮助从事阀门行业的人员全面了解和掌握阀门的基本知识和操作技能而准备的。
本文档为阀门培训资料的详细完整版(二),包含了五个大点的内容。
通过学习本文档,读者将能够了解阀门的种类、结构、工作原理、安装方法以及维护和故障排除等方面的知识。
大点一:阀门种类1. 关闭阀门- 截止阀- 蝶阀- 旋塞阀2. 调节阀门- 调节阀门的分类- 调节阀门的工作原理- 常见的调节阀门类型3. 安全阀门- 安全阀的作用和原理- 安全阀的分类- 安全阀的选型和安装注意事项大点二:阀门结构1. 阀体- 阀体的材质选择- 阀体的形式和结构2. 密封结构- 阀门的密封方式- 常见的阀门密封结构3. 操作机构- 手动操作机构- 电动操作机构- 气动操作机构- 液动操作机构大点三:阀门工作原理1. 手动阀门的工作原理- 手动阀门的启闭方式- 手动阀门的操作注意事项2. 自动阀门的工作原理- 自动阀门的启闭方式- 自动阀门的控制方式- 自动阀门的应用场景大点四:阀门的安装方法1. 阀门的预安装准备- 清洗阀门和管道- 检查阀门和管道的尺寸2. 阀门的安装步骤- 安装前的检查- 阀门的固定和连接- 阀门的密封和调整- 阀门的试运行和验收大点五:阀门的维护和故障排除1. 阀门的日常维护- 阀门的定期检查和保养- 阀门的润滑和清洗2. 阀门的故障排除- 阀门漏气的常见原因和解决方法- 阀门堵塞的常见原因和解决方法总结:本文档对阀门培训资料进行了详细的介绍,包括阀门种类、结构、工作原理、安装方法以及维护和故障排除等五个大点的内容。
通过对这些知识的学习,读者将能够全面了解阀门,并能够熟练地操作和维护阀门设备。
希望本文档能够对从事阀门行业的人员提供有益的参考和指导。

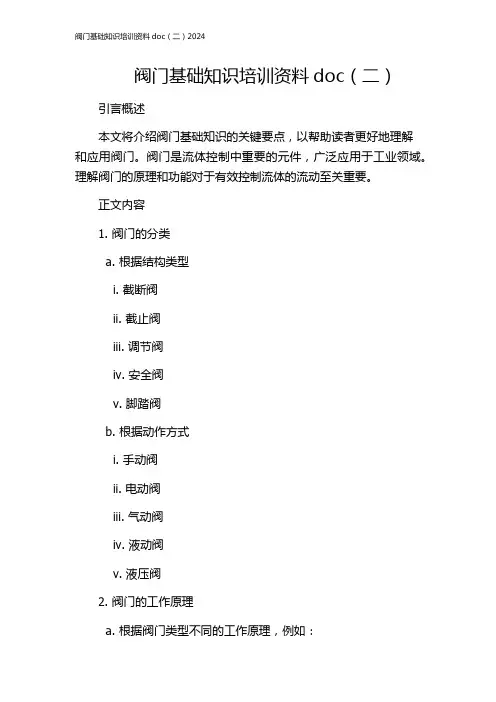

阀门基础知识培训资料doc(二)引言概述本文将介绍阀门基础知识的关键要点,以帮助读者更好地理解和应用阀门。
阀门是流体控制中重要的元件,广泛应用于工业领域。
理解阀门的原理和功能对于有效控制流体的流动至关重要。
正文内容1. 阀门的分类a. 根据结构类型i. 截断阀ii. 截止阀iii. 调节阀iv. 安全阀v. 脚踏阀b. 根据动作方式i. 手动阀ii. 电动阀iii. 气动阀iv. 液动阀v. 液压阀2. 阀门的工作原理a. 根据阀门类型不同的工作原理,例如:i. 截断阀:通过升降阀芯来实现阀门的开闭,阀芯升起时,截断流体的通道ii. 截止阀:通过旋转阀芯或阀盘来截停流体的通道iii. 调节阀:通过改变阀门的通道面积来调节流体的流量iv. 安全阀:当压力超过设定值时自动开启,释放过高的压力v. 脚踏阀:通过踏板来控制阀门的开闭,广泛应用于需要双手操作的场合3. 阀门的选型与安装a. 根据流体性质、工作压力和温度等要素选择合适的阀门类型b. 注意阀门的尺寸与管道的匹配问题c. 安装阀门时要注意连接方式和紧固力度d. 定期检查和维护阀门,确保其正常工作4. 阀门的维修和故障排除a. 常见的阀门故障及排除方法,包括:i. 泄漏问题的处理ii. 阀门堵塞的清理方法iii. 阀门运动不灵活的处理方式iv. 阀门密封面磨损的修复方法v. 阀门漏油的处理措施5. 阀门的市场发展趋势a. 环保要求对阀门行业的影响b. 自动化技术在阀门领域的应用c. 新材料和新工艺对阀门制造的改进总结本文介绍了阀门的基础知识,包括阀门的分类、工作原理、选型与安装、维修和故障排除以及市场发展趋势。
了解阀门的特点和运作原理,对于准确选择、安装和维护阀门至关重要。
随着技术的发展和需求的变化,阀门行业正朝着更环保、更自动化的方向发展。

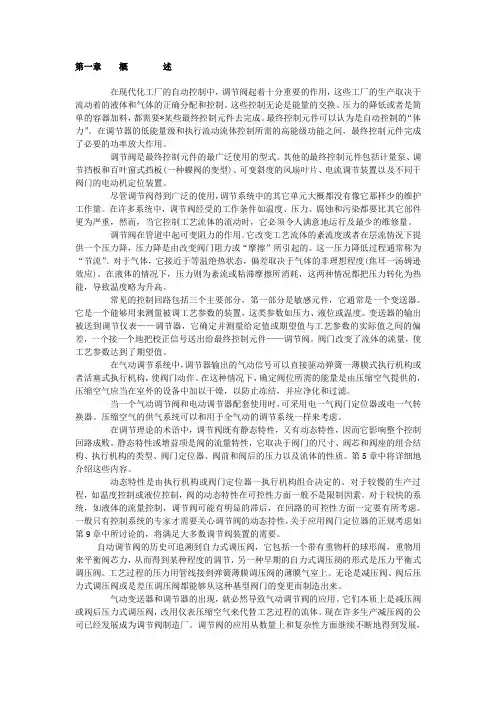

第一章概述在现代化工厂的自动控制中,调节阀起着十分重要的作用,这些工厂的生产取决于流动着的液体和气体的正确分配和控制。
这些控制无论是能量的交换、压力的降低或者是简单的容器加料,都需要*某些最终控制元件去完成。
最终控制元件可以认为是自动控制的“体力”。
在调节器的低能量级和执行流动流体控制所需的高能级功能之间,最终控制元件完成了必要的功率放大作用。
调节阀是最终控制元件的最广泛使用的型式。
其他的最终控制元件包括计量泵、调节挡板和百叶窗式挡板(一种蝶阀的变型)、可变斜度的风扇叶片、电流调节装置以及不同于阀门的电动机定位装置。
尽管调节阀得到广泛的使用,调节系统中的其它单元大概都没有像它那样少的维护工作量。
在许多系统中,调节阀经受的工作条件如温度、压力、腐蚀和污染都要比其它部件更为严重,然而,当它控制工艺流体的流动时,它必须令人满意地运行及最少的维修量。
调节阀在管道中起可变阻力的作用。
它改变工艺流体的紊流度或者在层流情况下提供一个压力降,压力降是由改变阀门阻力或“摩擦”所引起的。
这一压力降低过程通常称为“节流”。
对于气体,它接近于等温绝热状态,偏差取决于气体的非理想程度(焦耳一汤姆逊效应)。
在液体的情况下,压力则为紊流或粘滞摩擦所消耗,这两种情况都把压力转化为热能,导致温度略为升高。
常见的控制回路包括三个主要部分,第一部分是敏感元件,它通常是一个变送器。
它是一个能够用来测量被调工艺参数的装置,这类参数如压力、液位或温度。
变送器的输出被送到调节仪表——调节器,它确定并测量给定值或期望值与工艺参数的实际值之间的偏差,一个接一个地把校正信号送出给最终控制元件——调节阀。
阀门改变了流体的流量,使工艺参数达到了期望值。
在气动调节系统中,调节器输出的气动信号可以直接驱动弹簧一薄膜式执行机构或者活塞式执行机构,使阀门动作。
在这种情况下,确定阀位所需的能量是由压缩空气提供的,压缩空气应当在室外的设备中加以干燥,以防止冻结,并应净化和过滤。
