15章串并联电路练习题及答案

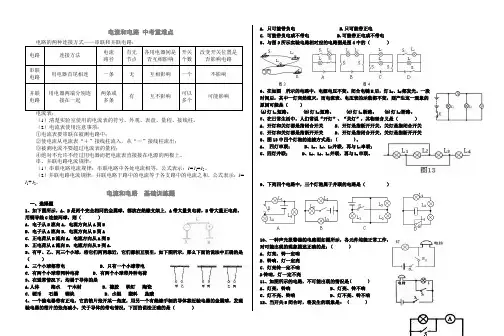

电流和电路 中考重难点（1）清楚实验室使用的电流表的符号、外观、表盘、量程、接线柱。

（2）电流表使用注意事项： ①电流表要串联在被测电路中；②使电流从电流表“＋”接线柱流入，从“－”接线柱流出； ③被测电流不要超过电流表的量程；④绝对不允许不经过用电器而把电流表直接接在电源的两极上。

串、并联电路电流规律：（1）串联电路电流规律：串联电路中各处电流相等，公式表示：I = I 1= I 2。

（2）并联电路电流规律：并联电路干路中的电流等于各支路中的电流之和，公式表示：I =I 1+ I 2。

电流和电路 基础训练题一、选择题1、如下图所示，A 、B 是两个完全相同的金属球，都放在绝缘支架上．A 带大量负电荷，B 带大量正电荷，用铜导线C 连接两球，则（ ） A ．电子从B 流向A ，电流方向从A 到B B ．电子从A 流向B ，电流方向从B 到A C ．正电荷从B 流向A ，电流方向从A 到B D ．正电荷从A 流向B ，电流方向从B 到A ．2、有甲、乙、丙三个小球，将它们两两靠近，它们都相互吸引，如下图所示，那么下面的说法中正确的是（ ）A ．三个小球都带电B ．只有一个小球带电C ．有两个小球带同种电荷D ．有两个小球带异种电荷 3、在通常情况下，均属于导体的是A.人体 海水 干木材 B ．橡胶 铁钉 陶瓷C ．硬币 石墨 铜块D ．水银 塑料 盐酸4、一个验电器带有正电，它的箔片张开某一角度，用另一个有绝缘手柄的导体靠近验电器的金属球，发现验电器的箔片的张角减小，关于导体的带电情况，下面的说法正确的是（ ）A. 只可能带负电B.只可能带正电C. 可能带负电或不带电D.可能带正电或不带电 5、与图3所示实验电路相对应的电路图是图4中的（ ）6、在如图 所示的电路中，电源电压不变。

闭合电键K后，灯L 1、L2都发光。

一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（ ）(A)灯L 1短路。

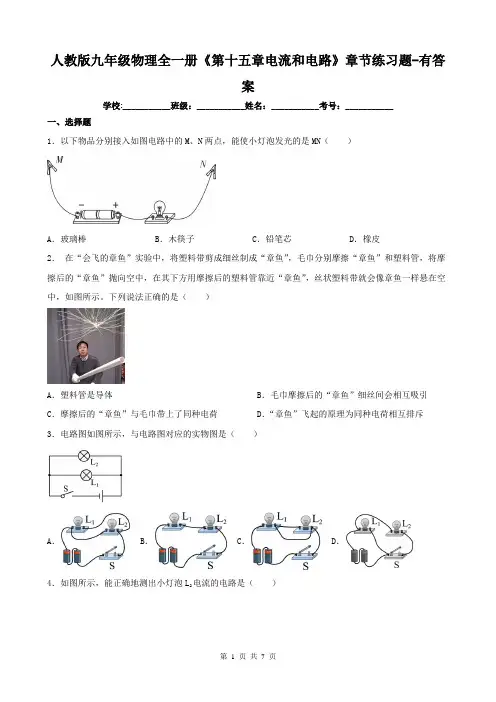

人教版九年级物理全一册《第十五章电流和电路》章节练习题-有答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．以下物品分别接入如图电路中的M、N两点，能使小灯泡发光的是MN（）A．玻璃棒B．木筷子C．铅笔芯D．橡皮2．在“会飞的章鱼”实验中，将塑料带剪成细丝制成“章鱼”，毛巾分别摩擦“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用摩擦后的塑料管靠近“章鱼”，丝状塑料带就会像章鱼一样悬在空中，如图所示。

下列说法正确的是（）A．塑料管是导体B．毛巾摩擦后的“章鱼”细丝间会相互吸引C．摩擦后的“章鱼”与毛巾带上了同种电荷D．“章鱼”飞起的原理为同种电荷相互排斥3．电路图如图所示，与电路图对应的实物图是（）A． B． C． D．4．如图所示，能正确地测出小灯泡L2电流的电路是（）A． B． C． D．5．如图所示，取两个相同的不带电的验电器A和B，用丝绸摩擦过的玻璃棒接触验电器A的金属球使之带电，再用带有绝缘手柄的金属棒把A和B的金属球连接起来，下列说法正确的是（）A．A中正电荷通过金属棒流向B，A金属箔的张角减小B．金属棒中瞬间电流方向从B流向A，B金属箔的张角减小C．如果金属棒不带绝缘柄，将会看到两个验电器的金属箔片都先闭合后张开D．用带有绝缘手柄的金属棒连接后，B的金属箔张开是因为同种电荷相互排斥6．如图是一款单轮平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。

该平衡车电路部分安装有两个开关﹣﹣电源开关S1和压力开关S2；当手动闭合开关S1时，指示灯亮起；此时骑行者再站立于平衡车踏板上，开关S2自动闭合，电动机正常启动，平衡车运动。

开关S1未闭合，即使骑行者站立于踏板上，电动机也无法启动。

图中的电路设计符合上述要求的是（）A．B．C．D．7．小光同学连接如图所示的电路图，闭合开关S，两电流表的示数分别如乙、丙两图所示，造成这种现象的原因是（）A．L1与L2的规格不同B．其中一个电流表有故障C．两个电流表选择了不同的量程D．测量中存在误差8．如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A。

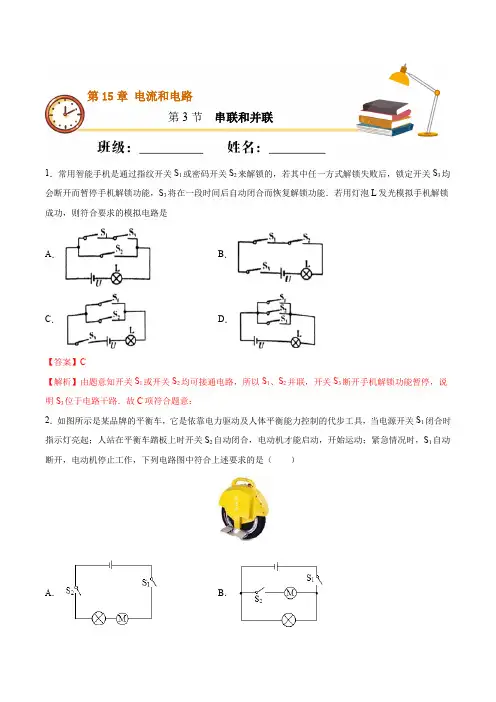

第15章电流和电路第3节串联和并联1．常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是A．B．C．D．【答案】C【解析】由题意知开关S1或开关S2均可接通电路，所以S1、S2并联，开关S3断开手机解锁功能暂停，说明S3位于电路干路．故C项符合题意；2．如图所示是某品牌的平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具，当电源开关S1闭合时指示灯亮起；人站在平衡车踏板上时开关S2自动闭合，电动机才能启动，开始运动；紧急情况时，S1自动断开，电动机停止工作，下列电路图中符合上述要求的是（）A．B．C．D．【答案】B【解析】由题意可知，指示灯和电动机工作时互不影响，所以指示灯和电动机并联，而开关S1控制干路，开关S2控制电动机。

故选B。

3．下列四个电路中，闭合开关后三个灯泡属于并联的电路是（）A．B．C．D．【答案】C【解析】A．图中的灯泡L2、L3串联连接后又与另外一个灯泡L1并联，不是三个灯泡都并联的电路，故A 项不符合题意；B．图中的灯泡L1、L3并联连接后又与另外一个灯泡L2串联，不是三个灯泡都并联的电路，故B项不符合题意；C．图中的灯泡都是并列连接在电源两端，故都为并联，故C项符合题意；D．图中的灯泡L1、L2串联连接后又与另外一个灯泡L3并联，不是三个灯泡都并联的电路，故D项不符合题意。

故选C。

4．在下图所示的各电路图中，能反映出L1、L2并联，开关S断开后L1仍能发光的是A．B．C．D．【答案】C【解析】A．由图可知开关S断开后L1仍能发光，但L l、L2为串联电路，所以该选项不正确．B．由图可知L l、L2为并联电路，开关S断开后L1不能发光，所以该选项不正确．C．由图可知L l、L2为并联电路，开关S控制L2的通断，断开开关S后L1仍能发光，所以该选项正确．D．由图可知L l、L2为并联电路，开关S控制L1的通断，断开开关S后L1不能发光，所以该选项不正确．5．下列电路图中，开关S闭合后，两个电阻并联的是（）A．B．C．D．【答案】C【解析】A．两个电阻顺次连接，因此该电路为串联电路；B．开关闭合，导线对上边的电阻短路，只有下面的电阻连入电路；故不符合题意；C．两个电阻并列连接，因此该电路为并联电路；D．开关闭合，会对电源短路，烧坏电源，两个电阻不能工作，故不符合题意．故选C．6．新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别，横杆启动；外部车辆不能被识别，需要门卫人员按动按钮才能将门打开。

九年级物理上册《第十五章串联和并联》同步练习题含答案(人教版）学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明观察到教室内的一个开关可以同时控制两盏灯，有时其中一盏灯断路了，另一盏正常发光．他画出了如图所示的四种连接方式，其中连接正确的是()A．B．C．D．2．某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。

如图所示的四个电路中，符合上述要求的是（）A．B．C．D．3．下图各电路中，各开关闭合后，灯泡L1与L2并联的是（）A．B．C．D．4．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着浪费电。

现在有一种自动控制的楼道灯，有声响时声控开关S1闭合，环境光线非常暗时光控开关S2闭合，当光线非常暗且有声响时，灯才会发光。

下列电路图符合要求的是（）A．B．C．D．5．如图所示是一种加湿喷雾风扇，具有吹风和喷雾的功能，还可以通过灯光营造温馨氛围。

装置上面有两个按钮，分别控制风扇和喷雾器，侧边有一个控制灯光的开关。

同时闭合3个开关，所有功能一起工作。

以下电路图能准确描述此装置工作原理的是（）A．B．C．D．6．某种电脑键盘清洁器有两个开关，照明用的小灯泡L和电动机M．要求：开关S1闭合，照明用的小灯泡L工作，再闭合开关S2，吸尘用的电动机M才运转；先闭合开关S2，吸尘用的电动机M无法工作．在如图所示的四个电路图中，符合上述要求的是（）A．B．C．D．7．如图是玩具汽车的电路图，以下有关说法中正确的是（）A．开关S1控制整个电路B．电动机与灯泡是串联的C．开关S1控制电动机D．电动机与灯泡不能同时工作8．如图是一个简化了的电冰箱内的电路图.M是压缩机用的电动机，L是电冰箱内的照明灯泡.关于电冰箱内电动机和照明灯的工作情况，下列说法中正确的是（）A．电冰箱门打开时，S1就自动断开B．电冰箱门关上时，S1就自动闭合C．电冰箱门打开时，S2就自动断开D．电动机与照明灯可以不同时工作9．关于电路的知识，下列说法中正确的是（）A．验电器的工作原理是异种电荷互相吸引B．电路中有电源，就一定有电流C．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的D．某楼道中的电灯是由声控开关和光控开关共同控制的只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的10．如图所示小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好，灯泡就会发光的是（）A．B． C．D．二、填空题11．如图所示，电路中要使L1和L2并联，应闭合开关。

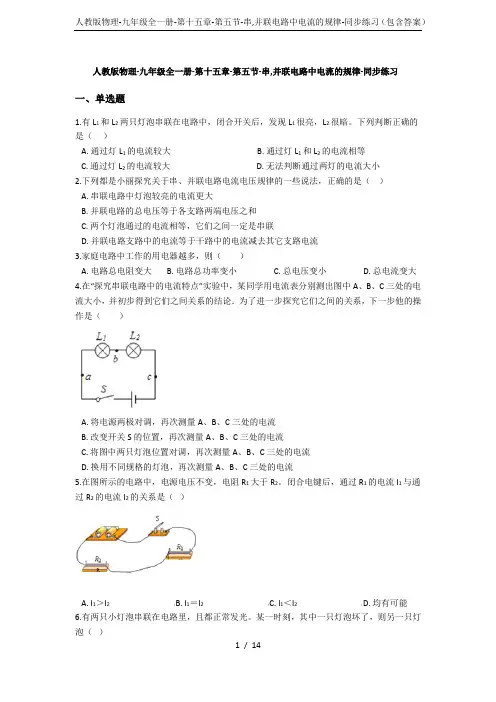

人教版物理-九年级全一册-第十五章-第五节-串,并联电路中电流的规律-同步练习一、单选题1.有L1和L2两只灯泡串联在电路中，闭合开关后，发现L1很亮，L2很暗。

下列判断正确的是（）A. 通过灯L1的电流较大B. 通过灯L1和L2的电流相等C. 通过灯L2的电流较大D. 无法判断通过两灯的电流大小2.下列都是小丽探究关于串、并联电路电流电压规律的一些说法，正确的是（）A. 串联电路中灯泡较亮的电流更大B. 并联电路的总电压等于各支路两端电压之和C. 两个灯泡通过的电流相等，它们之间一定是串联D. 并联电路支路中的电流等于干路中的电流减去其它支路电流3.家庭电路中工作的用电器越多，则（）A. 电路总电阻变大B. 电路总功率变小C. 总电压变小D. 总电流变大4.在“探究串联电路中的电流特点”实验中，某同学用电流表分别测出图中A、B、C三处的电流大小，并初步得到它们之间关系的结论．为了进一步探究它们之间的关系，下一步他的操作是（）A. 将电源两极对调，再次测量A、B、C三处的电流B. 改变开关S的位置，再次测量A、B、C三处的电流C. 将图中两只灯泡位置对调，再次测量A、B、C三处的电流D. 换用不同规格的灯泡，再次测量A、B、C三处的电流5.在图所示的电路中，电源电压不变，电阻R1大于R2。

闭合电键后，通过R1的电流I1与通过R2的电流I2的关系是（）A. I1＞I2B. I1＝I2C. I1＜I2D. 均有可能6.有两只小灯泡串联在电路里，且都正常发光。

某一时刻，其中一只灯泡坏了，则另一只灯泡（）A. 照常亮B. 比原来暗C. 比原来亮D. 一定不亮7.二个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过二者的电流（）A. 二者电流相等B. 亮的电流大C. 暗的电流大D. 无法比较8.将两个小灯泡串联起来后接通电源，发现两灯都发光，但一个亮，一个暗，则流过这两个灯的电流情况是（）A. 亮的灯泡中的电流大B. 暗的灯泡中的电流大C. 两灯泡中的电流一样大D. 无法判断9.两灯串联，一灯较亮，一灯较暗，则下列说法正确的是（）A. 较亮的灯中电流较大B. 较暗的灯中电流较小C. 两灯电流一样大D. 条件不足无法判断10.如图（a）所示，当开关S闭合时，两只电流表的指针所指位置均为如图（b）所示，则电灯L1中的电流是（）A. 1.6AB. 0.32AC. 1.28AD. 1.92A二、填空题11.小余和小乐为了探究并联电路中电流的关系，他们设计的电路如图甲所示．实验器材如下：规格不同的灯泡各一只、电压可调节的学生电源1个、电流表1个、开关1个、导线若干．（1）在连接电路的过程中，开关应该处于________ 状态．（2）电流表校正好后，用此电流表试触时，小余发现电流表的指针偏转如图乙所示，根据你的分析，原因是________ ．（3）他们改进后，把电流表分别接入到电路中的A、B、C 处，测出的电流如下表：通过对上面数据的分析，可以得出的结论是：在并联电路中，________ ；在实验中可以通过改变________ 来改变A、B、C处电流的大小，从而进行多次实验，这样做的目的是________ ．12.如图所示电路中，电流表A和A1的示数分别为I=3A，I1=0.25A，则通过小灯泡L2的电流大小为 ________13.如图所示，通过L1与L2的电流之比是3：5，则A1与A2两电流表示数比为________．14.小明同学做“探究并联电路的电流特点”实验的电路如图所示，请用笔画线代替导线将电路连接完整________，使灯L1和L2并联连接，电流表测量通过灯L1电流。

人教版九年级物理上册第15章《电流和电路》第5节串、并联电路中电流的规律（同步练习）题型选择题填空题作图题实验题计算题总计题数20 10 0 5 5 401．如图所示的电路图，闭合开关S后，电路正常工作，下列关于A、B、C三处电流的大小关系正确的是（）A．IA ＝IB＝ICB．IA ＜IB＜ICC．IA ＞IB＞ICD．IA ＝IB＞IC【答案】A【解析】解：由电路图可知，两灯泡串联，A、B、C是串联电路中的三个点，因为串联电路中各处的电流相等，所以A、B、C三处的电流相等，即IA ＝IB＝IC，故A正确，BCD错误。

故选：A。

2．如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（）A．IA ＞IB＞ICB．IA ＜IB＜ICC．IA ＝IB＝ICD．IA ＝IC＞IB【答案】C【解析】解：由电路图可知，两灯泡串联，A、B、C是串联电路中的三个点，因为串联电路中各处的电流相等，所以A、B、C三处的电流相等，即IA ＝IB＝IC。

故选：C。

3．在如图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，则下列叙述正确的是（）A．通过A的电流比通过B的电流小B．通过A的电流比通过B的电流大C．通过A的电流和通过B的电流相同D．无法比较通过A、B电流的大小【答案】C【解析】解：因两电阻串联，串联电路中，电流处处相等，故通过A的电流和通过B的电流相同。

故选：C。

4．在如图所示电路中，L1与L2是两个不同规格的小灯泡，闭合开关后，用电流表分别测出通过a、b、c、d四处电流的大小，下列电流关系正确的是（）A．Ia ＝IbB．Ia ＝IcC．Ia ＝IdD．Ib ＝Ic【答案】C【解析】解：根据电路图可知，两灯并联，Ia 、Id为干路电流，Ib、Ic是两条支路的电流；AB、因并联电路中干路电流等于各支路电流之和，所以可得Ia ＝Ib+Ic，则Ia＞Ib，I a ＞Ic，故AB错误；C、由于a、d两点都在干路上，则Ia ＝Id，故C正确；D、由于两个小灯泡的规格不同（即电阻不同），则根据并联电路中各支路两端的电压相等和欧姆定律可得：Ib ≠Ic；故D错误。

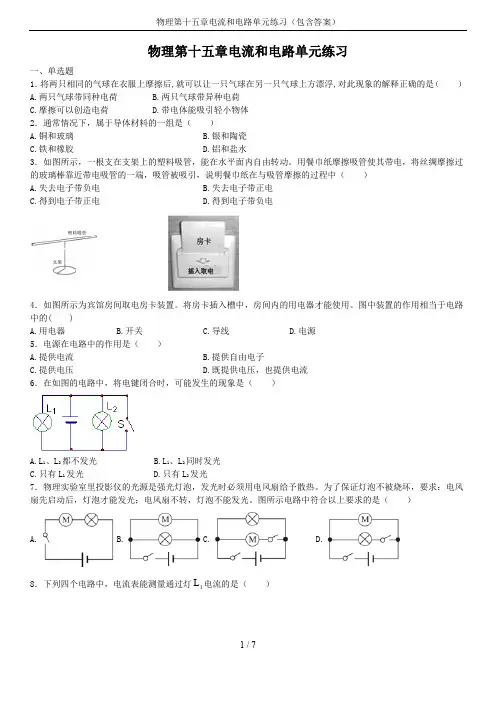

物理第十五章电流和电路单元练习一、单选题1．将两只相同的气球在衣服上摩擦后,就可以让一只气球在另一只气球上方漂浮,对此现象的解释正确的是（）A.两只气球带同种电荷 B.两只气球带异种电荷C.摩擦可以创造电荷D.带电体能吸引轻小物体2．通常情况下，属于导体材料的一组是（）A.铜和玻璃B.银和陶瓷C.铁和橡胶D.铝和盐水3．如图所示，一根支在支架上的塑料吸管，能在水平面内自由转动。

用餐巾纸摩擦吸管使其带电，将丝绸摩擦过的玻璃棒靠近带电吸管的一端，吸管被吸引，说明餐巾纸在与吸管摩擦的过程中（）A.失去电子带负电B.失去电子带正电C.得到电子带正电D.得到电子带负电4．如图所示为宾馆房间取电房卡装置。

将房卡插入槽中，房间内的用电器才能使用。

图中装置的作用相当于电路中的( )A.用电器B.开关C.导线D.电源5．电源在电路中的作用是（）A.提供电流B.提供自由电子C.提供电压D.既提供电压，也提供电流6．在如图的电路中，将电键闭合时，可能发生的现象是（）A.L1、L2都不发光B.L1、L2同时发光C.只有L1发光D.只有L2发光7．物理实验室里投影仪的光源是强光灯泡，发光时必须用电风扇给予散热。

为了保证灯泡不被烧坏，要求：电风扇先启动后，灯泡才能发光；电风扇不转，灯泡不能发光。

图所示电路中符合以上要求的是（）A. B.C. D.L电流的是（）8．下列四个电路中，电流表能测量通过灯1A. B. C. D.9．某同学用一个双量程的电流表探究串联电路中的电流规律，当把电流表接在图甲所示a 处与b 处时，指针位置分别如图乙和丙所示，下列说法正确的是（ ）A.电路中a 处与b 处的电流大小不相等B.乙图中电流表的示数要大一些C.两次使用的量程不一样，乙图使用的是0~3A 的量程D.两次使用的量程不一样，丙图使用的是0~3A 的量程10．如图所示，电源两端电压恒定，闭合开关，发现灯泡1L 比2L 暗，则（ ）A.1L 的实际功率比2L 的大B.通过1L 的电流比2L 的小C.1L 的电阻比2L 的小D.若1L 烧断，则2L 两端的电压变大二、多选题11．下列现象能说明物体带了电荷的是（ ）A ．靠近带负电的泡沫小球相吸引B ．接触不带电的验电器金属箔张开C ．靠近带正电的泡沫小球相排斥D ．靠近不带电的泡沫小球相吸引12．有甲、乙、丙、丁四个轻质小球，已知甲吸引乙，丙吸引甲，丁排斥丙．如果丁带正电，则下列说法中错误．．的是（ ）A.这四个轻质小球中，可能有两个不带电的B.如果甲不带电，则乙一定带负电C.如果四个轻质小球都带电，则甲一定带负电D.如果乙不带电，则甲一定带负电13．把餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动，如图所示，手持带负电的橡胶棒，靠近吸管 端， 端会远离橡胶棒，实验中（ ）A.吸管不带电B.吸管带正电C.摩擦时，吸管得到电子D.与吸管摩擦的餐巾纸失去电子14．在常温干燥的情况下，下列餐具是绝缘体的是（）A．塑料筷子 B．陶瓷盘 C．不锈钢勺 D．玻璃果盘15．将两个不同的电极插入水果就构成了水果电池。

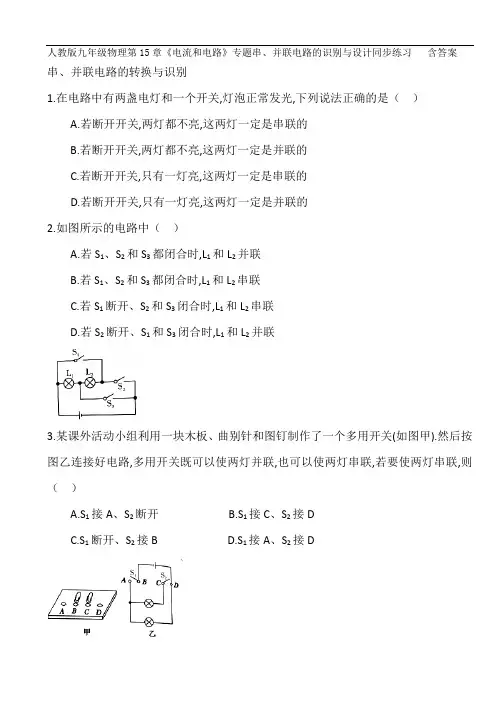

人教版九年级物理第15章《电流和电路》专题串、并联电路的识别与设计同步练习含答案串、并联电路的转换与识别1.在电路中有两盏电灯和一个开关,灯泡正常发光,下列说法正确的是（）A.若断开开关,两灯都不亮,这两灯一定是串联的B.若断开开关,两灯都不亮,这两灯一定是并联的C.若断开开关,只有一灯亮,这两灯一定是串联的D.若断开开关,只有一灯亮,这两灯一定是并联的2.如图所示的电路中（）A.若S1、S2和S3都闭合时,L1和L2并联B.若S1、S2和S3都闭合时,L1和L2串联C.若S1断开、S2和S3闭合时,L1和L2串联D.若S2断开、S1和S3闭合时,L1和L2并联3.某课外活动小组利用一块木板、曲别针和图钉制作了一个多用开关(如图甲).然后按图乙连接好电路,多用开关既可以使两灯并联,也可以使两灯串联,若要使两灯串联,则（）A.S1接A、S2断开B.S1接C、S2接DC.S1断开、S2接BD.S1接A、S2接D4.如图所示的电路,要使灯L1与L2串联,应将______接点用导线连接起来;若使灯L1与L2并联,应将______两接点连接起来;不允许连接的两点是______其原因是______5.小刚和小强在组成串、并联电路的实验中(1)在连接过程中,开关应该是______(填“断开”或“闭合”)的(2)小刚连接了如图电路,如果合上开关,两灯泡都将______(填“不发光”或“被烧坏”),出现______(填“断路”“短路”或“通路”)现象(3)小刚想将电路全部拆散,重新连接.小强认为只需拆除______这一根导线,就能成为串联电电路的设计6.某品牌滚筒洗衣机,筒门处有开关S,筒门关闭时S闭合,筒门打开时S断开,筒门开关S1和控制开关S2必须同时闭合时,洗衣机才能工作.下列符合要求的电路模型是（）7.现代社会倡导文明出行,某班同学对十字路口人行横道的红、绿交通信号灯进行了观察,画出了如图所示的控制人行横道红、绿灯的电路图你认为可行的是（）8.为了安全,汽车行驶时驾驶员必须系好安全带当系好安全带时,相当于闭合开关,指示灯不亮;未系好安全带时,相当于断开开关,指示灯发光.符合上述要求的电路图是（）9.张宇同学有一辆黑猫警长玩具电动车,车内电路由干电池、电动机和开关组成,电动机①控制车辆行驶,电动机四控制警长转动,当只闭合开关S1时,车能行驶,警长不转动;当只闭合开关S2时,车和警长都不动;同时闭合开关S1和S2时,车能行驶,警长能转动.下列电路图中能符合上述设计要求的是（）10.(2019·威海)小明为自家的花卉大棚设计了一套智能电路管理系统,整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现.当大棚内光线较暗时,光控开关S3自动闭合,接通灯泡;当需要给大棚通风时,闭合开关S4,启动风机.灯泡和风机均可独立工作,以下简化电路图符合要求的是（）11.小明家台灯的插头插在插座上,插座上有一个开关和一个指示灯.若插座开关和指示灯分别用S1、L1表示,台灯的开关和灯泡分别用S2L2表示,小明断开或闭合S1、S2时,记录现象如表.由小明的记录可判断出关于L1、L2的连接方式可能是电路图中的（）12.(2019·聊城)在小明的卧室里,同一盏吊顶灯用两个开关控制,一个安装在进门处,另一个安装在床头附近.操作任意一个开关均能独立地开灯和关灯,下面四幅图中能够满足要求的是(其中A中的S1及C中的S1、S2为单刀双掷开关) （）答案1.D2.D3.C4.AD AC 和BD CB 短路5.断开不发光短路b6.D7.B8.C9.D10.C11.C12.C。

人教版九年级物理全一册《第十五章电流和电路》章节练习题-含答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．用下列物体将如图所示电路中a和b两点连接起来，可以使小灯泡发光，这个物体可能是（）A．玻璃棒B．塑料尺C．橡皮擦D．铅笔芯2．小丽将被毛衣摩擦过的塑料牙刷靠近细小水流时，发现水流发生了弯曲，如图所示。

关于这一现象，下列说法正确的是（）A．牙刷和水流一定带同种电荷B．牙刷和水流一定带异种电荷C．牙刷和水流的分子间存在引力D．牙刷带电后能吸引细小水流3．将灯泡L1和L2接入如图所示电路，闭合开关。

下列说法不正确的是（）A．灯泡L1先亮，灯泡L2后亮B．通过灯泡L1的电流方向是由A向BC．用一根导线直接接在B、C两个接线柱上，灯泡L2不发光D．不可以用导线直接连接A、C两个接线柱，会烧毁电源4．图中，能直接测量通过灯L1电流的电路是（）A．B．C．D．5．如图，在干燥环境中，取两个相同且不带电的验电器甲和乙，用毛皮摩擦过的橡胶棒接触甲的金属球，甲的金属箔片张开；再用石墨棒连接甲、乙验电器的金属球，观察到乙的金属箔片张开。

下列对上述实验过程的分析，错误．．的是（）A．毛皮摩擦过的橡胶棒带负电B．金属箔片张开是由于同种电荷相互排斥C．用石墨棒连接两金属球的瞬间，电流方向由乙到甲D．若用玻璃棒连接两金属球，乙的金属箔片也会张开6．如图所示的电路中，若A灯比B灯亮，则通过A、B两灯的电流大小关系是（）A．I A>I B B．I A＜I B C．I A=I B D．无法确定7．如图所示的电路，下列分析正确的是（）A．只闭合S1时，L1发光、L2不发光B．闭合S1、S2时，L1、L2并联，A2测L1电流C．只闭合S2时，L1不发光、L2发光D．闭合S1、S2时，L1、L2串联，A1、A2示数相等8．如图甲所示的电路中，闭合开关后，两个电流表指针偏转情况均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.30A，0.26A B．1.04A，0.26AC．0.23A，1.06A D．0.26A，1.04A二、填空题9．《晋书·五行志》中记载道“衣中忽有火，众威怪之。

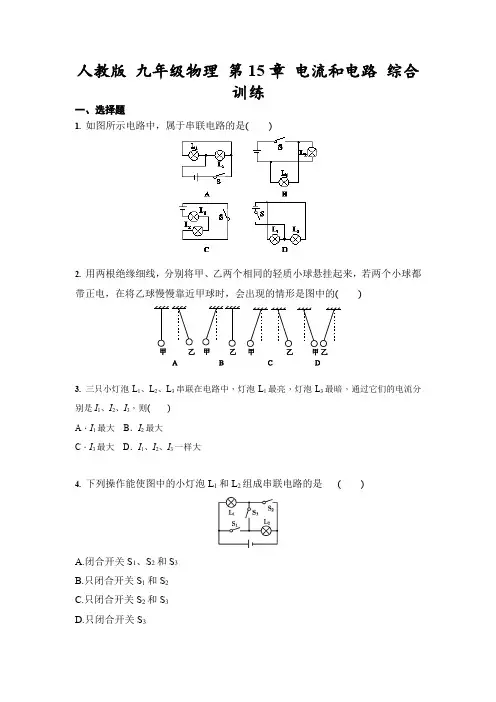

人教版九年级物理第15章电流和电路综合训练一、选择题1. 如图所示电路中，属于串联电路的是()2. 用两根绝缘细线，分别将甲、乙两个相同的轻质小球悬挂起来，若两个小球都带正电，在将乙球慢慢靠近甲球时，会出现的情形是图中的()3. 三只小灯泡L1、L2、L3串联在电路中，灯泡L1最亮，灯泡L3最暗，通过它们的电流分别是I1、I2、I3，则()A．I1最大B．I2最大C．I3最大D．I1、I2、I3一样大4. 下列操作能使图中的小灯泡L1和L2组成串联电路的是()A.闭合开关S1、S2和S3B.只闭合开关S1和S2C.只闭合开关S2和S3D.只闭合开关S35. 2019·百色如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是()A．撤掉导线a，电流表测量的是电路的总电流B．撤掉导线a，电流表测量的是小灯泡L1中的电流C．撤掉导线b，电流表测量的是小灯泡L2中的电流D．撤掉导线c，电流表测量的是小灯泡L2中的电流6. 如图所示，粗心的小强把电流表直接并联在了L1的两端。

此时如果闭合开关，一定会发生()A．L1不亮B．电流表损坏C．电源短路D．L2的灯丝烧断7. 2018·常州小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图1所示。

关于该小灯熄灭的原因以及众小灯的电路连接方式，下列猜想中合理的是()A．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联B．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联C．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联D．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联8. 如图所示电路中，各元件正常，各导线连接良好，小灯泡在闭合开关后才发光的是()二、填空题9. 如图所示的电路，电源电压不变，先同时闭合开关S1和S2，两灯均发光，再断开开关S1，则甲电流表示数，乙电流表示数。

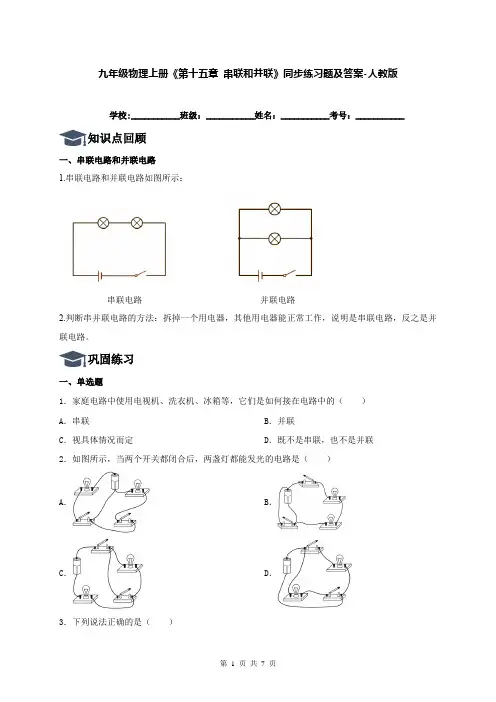

九年级物理上册《第十五章串联和并联》同步练习题及答案-人教版学校:___________班级：___________姓名：___________考号：___________知识点回顾一、串联电路和并联电路1.串联电路和并联电路如图所示：串联电路并联电路2.判断串并联电路的方法：拆掉一个用电器，其他用电器能正常工作，说明是串联电路，反之是并联电路。

巩固练习一、单选题1．家庭电路中使用电视机、洗衣机、冰箱等，它们是如何接在电路中的（）A．串联B．并联C．视具体情况而定D．既不是串联，也不是并联2．如图所示，当两个开关都闭合后，两盏灯都能发光的电路是（）A．B．C．D．3．下列说法正确的是（）A．节日装饰用的“满天星”小彩灯，一个坏了，全都不亮，它们是并联的B．马路边的路灯，同时亮同时灭，它们是并联的C．很多宾馆采用房卡插卡取电，房卡相当于电路中的电源D．教室内一个开关可同时控制两盏灯，这两盏灯是串联的4．高铁车厢内两个相邻的洗手间各有一个开关，使用时相应的开关闭合，如果两洗手间都不使用或者只使用一个时，红灯不亮；如果同时使用时，红灯亮。

下列电路图符合要求的是（）A．B．C．D．5．如图所示，不透明的盒上有两只灯泡，由一个开关控制。

闭合开关两灯都亮，断开开关两灯都灭，拧下其中一个灯泡，另一灯仍亮。

下列电路图符合要求的是（）A．B．C．D．6．如图，用导线连接使灯L1和L2组成并联电路的正确方法是（）A．用一根导线连接A，B，再用另一根导线连接C，EB．用一根导线连接A，B，再用另一根导线连接D，EC．用一根导线连接A，C，再用另一根导线连接B，ED．用一根导线连接A，C，再用另一根导线连接C，E7．如图是学校门口的智能门禁。

只有本校师生靠近时S1才闭合，并且体温正常时S2闭合，电动机工作，开门放行，同时扬声器会发出“体温正常”的声音。

若扬声器损坏，电动机仍然可以单独工作将门打开。

以下电路的设计符合要求的是（）A．B．C．D．8．如图是玩具汽车的电路图，以下有关说法中正确的是（）A．开关S1控制整个电路B．电动机与灯泡是串联的C．开关S1控制电动机D．电动机与灯泡不能同时工作9．如图所示，要使灯泡L1和L2组成并联电路，应（）A．只闭合S2B．只闭合S1和S3C．只闭合S1D．只闭合S2和S310．如图所示，下列说法正确的是（）A．闭合S2，断开S1、S3，灯L1、L2串联B．闭合S1、S3，断开S2，灯L1、L2串联C．闭合S2、S3，断开S1，只有灯L2亮D．闭合S1、S2，断开S3，只有灯L1亮二、填空题11．如图所示为某小区的公共充电插座，采取扫码付费自动充电。

九年级物理上册《第十五章串、并联电路中电流的规律》同步练习及答案-人教版学校:___________班级：___________姓名：___________考号：___________知识点一：串联电路的电流规律1.在串联电路中，电流处处相等。

2.表达式：I= I1= I2= I3知识点二：并联电路电流的规律1.在并联电路中，干路电流等于各支路电流之和。

2.表达式：I= I1+I2+I3一、单选题1．电流表测某并联电路中两支路的电流分别为0.4安、1.3安，则干路中的电流为（）A．0.9安B．1.7安C．0.4安D．1.3安2．将电阻R1、R2同时接入电路中，用电流表测得电路各处电流都相等，则两电阻（）A．一定串联B．一定并联C．可能串联，也可能并联D．以上说法都不正确3．如图所示电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（）A．I1=I2=I3B．I1>I2=I3C．I1>I3>I2D．I1>I2>I34．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法错误的是（）A．电流表A1一定连接“3A”接线柱B．灯泡L1和L2并联C．电流表A1的读数是0.3AD．通过灯L1的电流为1A5．如图所示，将两只不同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1比L2亮．则（）A．L1中的电流大于L2中的电流B．L1中的电流等于L2中的电流C．L1中的电流小于L2中的电流D．无法判断6．如图所示，电路中两个小灯泡均正常发光，则下列说法正确的是（）A．开关S只控制灯泡L1B．电流表A1测量灯泡L1电流C．电流表A2测量L2电流D．电流表A1、A2的示数一定相等7．如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电路分别为I A、I B、I C．关于它们之间大小关系，正确的是（）A．I A=I B=I C B．I A=I B+I C C．I A＞I B=I C D．I A＜I B＜I C8．小严同学利用电学实验器材按照图所示的方式连接了一个电路，电源电压不变，当开关S闭合时，电流表示数为0.5A，当开关S断开时，电流表示数变化了0.3A，则下列分析正确的是（）A．电流表需要选择0～3A的量程B．开关S断开时，通过L2的电流为0.3AC．开关S闭合时，通过L1的电流为0.5AD．调整开关S，通过L2的电流不会改变二、多选题9．下列说法正确的是（）A．电流的方向是由电荷定向移动的方向决定的B．闭合电路两端的电压恒定时，电路中一定有持续的电流C．验电器是根据同种电荷相互排斥异种电荷相互吸引检验物体是否带电的D．通过两用电器电流相等，它们不一定是串联的10．在如图甲电路中，闭合开关S后，两个灯泡都能发光，电流表A1、A2的指针均在图乙所示的位置，下列说法正确的是（）A．电路的总电流为1.5AB．通过灯L1、L2的电流都为0.3AC．通过灯L1的电流为1.2AD．电流表A1的示数是1.2A三、填空题11．节日彩灯中串联着20个小灯泡，若电源插头处电流为100mA，则通过每个小灯泡的电流为A。

第十五章电流和电路《串、并联电路中电流的规律》同步试题一、选择题1.如图1所示的电路中，电流表测量的是（）图1A.通过灯L］的电流B.通过灯L2的电流C.通过灯L］和灯L2的电流之和D.电源供给电路的电流答案：B解析：本题考查电路识别及学生使用电流表进行测量的基本能力。

这是一个并联电路，电流表与L2串联，测量的是L2支路的电流。

可以利用断路的方法来判断电流表测量对象，即如果把电流表断开，分析电路中哪个用电器不工作，贝y电流表测量的就是这个用电器的电流。

变式•如图2所示的电路中，能测出灯L］中电流的电路图是（）图2答案：C解析：本题考查了电流表的使用，电流表要和被测量的用电器串联，并且要让电流从电流表的正接线柱流入，负接线柱流出。

2.有一家庭装饰用的小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA,那么通过每只小灯泡的电流是（）A.10mAB.0.02AC.0.2AD.100mA答案：C解析：家庭装饰用的小彩灯之间是串联的，根据串联电路中电流的特点，电流处处相等，所以每个小灯泡的电流均相等，等于插头处的电流。

变式.两盏电灯与电源、开关组成一个正确的电路，闭合开关后，用电流表测得两盏灯中的电流相等，则两灯的连接方式为（）A.一定是串联B.一定是并联C.可能是串联，也可能是并联答案：C解析：根据串联和并联电路的特点，串联电路中电流处处相等，并联电路中干路电流等于各支路电流之和。

串联电路中两盏灯的电流相等，但在并联电路中，如果各支路用电器的规格相同，则两支路中的电流也相等。

所以不能仅仅根据用电器的电流相等来判断用电器的连接方式。

变式.在探究串联电路中的电流时，某同学用电流表分别测出图3中a、b.c三处的电流大小。

若要进一步探究a、b、c三处的电流大小有什么关系，则他下一步的操作应该是（）Li图3A.将电源两极对调，再次测量a、b、c三处的电流B.改变开关S的位置，再次测量a、b、c三处的电流C.将图中两只灯泡位置对调，再次测量a、b、c三处的电流D.换用不同规格的灯泡，再次测量a、b、c三处的电流答案：D解析：本题考查了探究串联电路中电流特点的实验过程，在本实验中要通过多次实验来总结出串联电路的电流特点。

人教版初中物理九年级物理第十五章《串联和并联》练习题题号一二三四五总分得分评卷人得分一、选择题1．每当节日的夜晚，许多高大的建筑物都要用成千上万只灯泡装点起来，点亮的彩灯泡映出建筑物的轮廓，显得非常美丽壮观，那么这些灯泡是（）A．并联B．串联C．可能是串联，也可能是并联D．无法判断2．由一个电源、两盏相同的小灯泡、一个开关和若干导线组成的电路，当开关断开时，下列说法正确的是(）A．如果只有一盏灯亮，则两灯一定是串联B．如果只有一盏灯亮，则两灯一定是并联C．如果两盏灯亮，则两灯一定是串联D．如果两盏灯亮，则两灯一定是并联3．某家庭电路如图1所示，下面说法中错误的是（）A．灯泡和开关是串联的B．电视机和台灯是并联的C．单个小彩灯之间是并联的D．灯泡和电视机是并联的4．在图所示的电路中，开关闭合后，三个灯泡并联的电路是（）5．晓红的妈妈从市场买了一只廉价台灯，装上“220V 25W”的灯泡后，将插头插入家庭电路的插座时，室内电灯立即全都熄灭，原因可能是（）A．插头与插座接触不良B．灯泡的灯丝断了C．台灯的灯座内短路D．台灯的插头内断路6．在如图所示的各电路中，两个灯泡属于并联的是（）7．要使灯L1和L2串联，则关于1、2、3、4四个接线的柱的连接，正确的是（）A．只需连接1和2B．只需连接2和3C．只需连接3和4D．只需连接1和3.8．一节电池，一个开关和两个灯泡组成电路，两灯泡并联，并且只有一只灯泡受开关控制，至少需要几根导线（）A．3根 B、4根C．5根D．6根.9．，一个开关控制的电路中，有三个灯泡，如果坏了一个灯泡，其它灯泡(电源电压一定) ()A．能发光，三个灯泡可能是并联B．能发光，三个灯泡可能是串联C．不能发光，三个灯泡一定是串联D．不能发光，三个灯泡一定是混联10．跷泉实验时连接了如同5所示的电路，闭合开关S1和S2后，下列分析正确的是（）A．小灯泡亮、电铃响B．小灯泡亮、电铃不响C．小灯泡不亮、电铃响D．小灯泡不亮、电赞不响11．下面是小强同学对身边的一些电路连接进行观察分析，得出的判断中不正确的是（）A．厨房中的抽油烟机里装有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作．它们是并联的B．马路两旁的路灯，晚上同时亮，早上同时灭．它们是串联的C．楼道中的电灯是由声控开关和光控开关共同控制的．只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D．一般家庭中都要安装几盏照明灯和其它用电器，使用时互不影响．它们是并联的12．如下图，只闭合开关S，两灯均不亮，同时闭合开关S和S1时，L1亮，L2不亮，电路可能出现的故障是（）A．L1断路B．L2断路C．L1短路D．L2短路13．下列家用电器或家庭电路元件中属于串联的是（）A．电视机和冰箱B．两孔插座与三孔插座C．电灯和控制它的开关D．不同房间内的电灯.14．教室内有四盏日光灯，每两盏日光灯有一只开关同时控制，则在连接时要使 .......................................................................................................................... ( ）A．这些灯都与开关串联起来B．每两盏灯并联后再分别与—只开关串联C．四盏灯并联后再与开关串联D．每两盏灯串联后再分别与一只开关串联15．在如图所示的电路中，说法正确的是( ）A．闭合S，只有L2亮B．断开S，只有L1和L2亮C．闭合S，只有L1和L2亮D．断开S，L1，L2，L3串联，三灯都亮16．如图所示，开关闭合时，电灯L1、L2都可以亮的电路是........................................ ()17．电路中4个灯泡的连接方式是（）A．四灯串联B．四灯并联C． L2、L3、L4并联再与L1串联D． L1、L2、L3并联再与L4串联.18．如图所示，要使灯L1和L2串联，则关于1、2、3、4四个接线柱的连接，正确的是（）A．只需连接1和2 B．只需连接2和3C．只需连接3和4 D．只需连接1和319．如图所示的电路中，()A．若S1、S2和S3都闭合时，则L1和L2并联B．若S1、S2和S3都闭合时，则L1和L2串联C．若S1断开、S2和S3都闭合时，则L1和L2串联D．若S2断开、S1和S3都闭合时，则L1和L2并联评卷人得分二、填空题20．如图所示家用电冰箱及其电路图．冰箱压缩机由温控开关自动控制，冷藏室照明灯由冰箱门联动开关控制，冰箱门打开后，联动开关处于状态，冰箱里的温度降低到一定程度后，温控开关会自动．21．如图所示，电源电压不变，在ab间接入“3V 2W”的灯泡时，闭合开关，灯泡L恰能正常发光断开开关，在ab间换接一个“3V 1．5W”的灯泡，闭合开关，下列分析正确的是A．ab间电压不变B．电路中的电流变大C．灯L将变暗D．电路中的总功率减小22．小明同学所在的学习小组，在实验室里做“模拟远距离输电”实验，装置如图所示，MN、PQ为两根镍铜合金丝（其电阻不能忽略），在aa′、bb′、cc′之间分别接上相同的3个灯泡L1、L2、L3，MP之间接电源．则K闭合后A．灯泡L1最亮B．灯泡L2最亮C．灯泡L3最亮D．三只灯泡一样亮23．如图所示的电路中，要使灯泡L1和灯泡L2组成串联电路，应将开关S1断开，开关S2闭合，开关S3要使灯泡L1和灯泡L2组成并联电路，应将开关S1闭合，开关S2断开，开关S3 如果开关S1和开关S2都闭合，则可能会将电源如果将开关S1断开，开关S2和开关S3都闭合，则只有一个灯泡发光，发光的灯泡是。

给我一个支点，可以撬起整个地球。

——阿基米德人教版九年级物理第15章《电流和电路》专题串、并联电路的识别与设计同步练习含答案1.如图所示的电路中,开关S闭合后,两个灯泡属于串联的是( )2.下列电路中两个灯泡都能够独立工作的是( )3.如图所示的实物连接图,下列说法正确是( )A.L1、L2是串联B.L1、L3是串联C.L1、L2、L3是串联D.L1、L2、L3是并联4.对如图所示电路的分析,错误的是( )A.当断开S1S2,闭合S3时,L1与L2为串联B.当断开S3,闭合S1、S2时,L1与L2为并联C.当断开S1,闭合S2、S3时,L1与L2为串联D.只要同时闭合S1、S3,就会出现短路现象5.我们家庭照明电路的电压是_____V,公路上路灯的连接方式是_____联,回到家中,按下开关,电灯亮了,开关与该灯的连接方式是_____联,家庭照明电路中的用电器间是_____(串联/并联)连接的。

6.如图所示的电路图中,要使灯泡L1和L2组成串联电路,应该闭合开关_____,若要使灯泡L1和L2组成并联电路,应该闭合开关_____.不能同时闭合的两个开关是S1和S2,原因是__________7.如图甲所示的电蚊拍,具有灭蚊和照明等功能,图乙是其对应的电路图当开关_____闭合时,只有灭蚊网通电起到灭蚊作用;当开关__________时,灭蚊网与灯都通电同时起到灭蚊和照明作用。

8.如图所示,图甲中三个灯泡_____联,图乙中三个灯泡_____联,图丙中三个灯泡_____联(填“串”或“并”)9.如图是某品牌榨汁机,为保障安全,该榨汁机设置了电源开关S和安全开关S.当杯体放在主机上时,S1自动闭合,此时再闭合S,电动机才能启动,开始榨汁.下列电路图符合上述要求的是（）10.(长沙中考)某品牌滚筒洗衣机,筒门处有开关S1,筒门关闭时S1闭合,筒门打开时S断开,筒门开关S1和控制开关S2必须同时闭合时,洗衣机才能工作下列符合要求的电路模型是( )11.小宇学习了电路知识后,想利用发光二极管设计一个带有指示灯开关的照明电路,晚间关闭照明灯后,利用二极管发出的光指示开关所在的位置.他共设计了四个电路,如图所示,其中L为节能灯,规格为“220V15W”、D为发光二极管,规格为“1.2V0.002A”、S为单刀双掷开关、R为限流电阻.图中能够满足要求的电路（）12.现有红、绿两只灯泡、两只开关、一个电池组和若干导线利用这些材料请为收发室值班人员按要求设计个电路,画在虚框内并按设计的电路将实物连接好要求:红灯亮时,表示前门来人;绿灯亮时,表示后门来人.(在开关处标明所在的位置)13.有一个看不见内部情况的小盒(如图),盒上有两只灯泡,由一个开关控制,闭合开关两灯都亮,断开开关两灯都灭;拧下其中任一灯泡,另一灯都亮.图中,符要求的电路图是( )14.如图所示的电路中,要使R1、R2串联,应闭合的开关是_____;要使R1、R2并联,应闭合的开关是_____(选填“S1”“S2”“S3”);该电路中干电池供电时将_____能转化为电能15.教室有4盏灯,如果每两盏灯由一个开关控制,请在框内画出设计的电路图。

人教版八年级物理上册第15章《电流和电路》第5节串、并联电路中电流的规律（同步基础练习）题型选择题填空题作图题实验题计算题总计题数20 10 0 6 10 46 一、选择题（共20小题）：1．有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过第10只小灯泡的电流是（）A．10mA B．20mA C．200mA D．100mA2．两只不一样的灯泡串联在一个电源上，有一只灯泡发出了很强的光，而另一只灯泡却发出很暗的光，则下列说法中正确的是（）A．发光强的灯泡中电流大B．发光暗的灯泡中电流小C．两灯中电流一样大D．无法确定3．如图，开关S闭合后，电流从电池正极出发，通过灯泡后流回负极，则 A、B两点电流大小关系是（）A．I A＞I B B．I A＜I BC．I A＝I B D．无法确定4．连接如图所示电路，研究串联电路中电流的特点。

闭合开关后，电流表甲和乙的示数分别为0.22A 和0.20A，造成两个电流表示数不同的原因可能是（）A．灯泡规格不同B．某个电流表没有校零C．灯泡L1更靠近电源正极D．电流先到达电流表甲，经过灯L2时被消耗了一些，到达电流表乙时会少一些5．如图甲所示的串联电路中，闭合开关S时，小桂发现灯泡L1比L2更亮，A处接有一电流表，示数如图乙所示，下列说法正确的是（）A．经过L1的电流比L2大B．经过L1的电流比L2小C．L1、L2的电流都是0.2AD．L1、L2的电流都是1.0A6．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连A．I AB＝I BC B．I AB＜I BC C．I AB＞I BC D．无法判断7．如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A。

则通过小灯泡L1、L2的电流分别是（）A．0.3A、0.2AB．0.2A、0.3AC．0.5A、0.3AD．0.5A、0.2A8．如图甲所示电路，闭合开关后灯L1、L2均正常发光，电流表A1、A2的示数都如图乙所示，下列说法正确的是（）A．灯L1、L2是串联连接的B．流过灯L2的电流是0.3AC．流过灯L1的电流是1.5AD．干路中电流为1.8A9．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数为0.9A，A2的示数为0.5A，则通过灯泡L1的电流为（）A．0.4AB．0.5AC．0.9AD．1.4A10．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.6A，电流表A1的示数是0.2A，则电流表A2的示数是（）A．0.2AB．0.3AC．0.4AD．0.6A11．如图甲所示的电路中，两个灯泡L！、L2并联，闭合开关，电流表A2的示数如图乙所示。

人教版九年级物理第十五章《电流和电路》测试题（含答案）一、选择题1．如图所示是取暖器中的一个自动保护装置，当取暖器不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护取暖器的作用。

由此判断，这个保护装置在取暖器电路中的作用相当于（）A．用电器B．电源C．开关D．导线2．关于导体和绝缘体，下列说法正确的是（）A．绝缘体自由移动的电荷少，但能够带电B．金属能够导电的原因是因为金属里面的电子都能自由移动C．能够导电的物体叫导体，不能导电的物体叫绝缘体D．绝缘体不能导电的原因是因为绝缘体内没有电子3．下列电路图中，能正确测量通过灯L2电流的电路是（）4. 甲、乙两灯串联，发现甲灯较亮，乙灯较暗，下列说法正确的是（）A．甲灯电流比较大B．乙灯电流比较大C．甲、乙两灯电流一样大D．无法知道哪个灯电流大5. 关于如图所示的电路有以下判断，其中正确的是（）A．L1和L2两灯泡串联B．L1和L2两灯泡并联C．电流表A1测灯泡L1的电流D．电流表A2测电路中的总电流6．如图所示，甲、乙是两个相同的验电器，带有等量电荷，甲带正电，乙带负电，金属箔片都处于张开状态，下列说法正确的是（）A．若用橡胶棒连接甲、乙两验电器的金属球，则金属箔的夹角不变B．若用金属棒连接甲、乙两验电器的金属球，则金属箔全部闭合C．若用金属棒连接甲、乙两验电器的金属球，则一部分正电荷从甲转移到乙D．若用金属棒连接甲、乙两验电器的金属球，则瞬间电流的方向是从乙到甲7．关于如图电路，下列说法正确的是（）A．闭合S3、S4，断开S1、S2时，灯L1、L2发光，L1、L2串联B．闭合S1、S2、S4，断开S3时，灯L1、L3发光，L1、L3并联C．闭合S2、S3、S4，断开S1时，灯泡都发光，L1、L2、L3并联D．开关都闭合时，灯L3发光，灯L1、L2短路不发光8. 如图甲“探究并联电路的电流规律”实验中，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针所在位置，已知电流表A2读数为0.6 A，下列说法正确的是（）A．电流表A1的读数为0.3 AB．灯泡L1和L2并联C．电流表A1连接“－”“0.6 A”接线柱D．通过灯L1的电流为0.9 A二、填空题9．用毛皮摩擦过的橡胶棒因得到电子而带电。

串联和并联专题一：电路图和实物图互画）一．根据电路图连接实物图1.根据图甲所示的电路图，以笔画线代替导线连接图乙的实物图．2.根据图甲所示的电路图，以笔画线代替导线连接图乙的实物图．3.根据电路图，用笔画线代替导线，连接好实物图．4.用笔划线代替导线根据电路图连接实物图5.根据图甲所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．6.按图甲中的电路图，用笔画线代替导线，把图乙中的实物连接起来，连线不要交叉二．根据实物图画电路图7.手电筒是生活中常用的照明工具，如图所示，是手电筒的实物图．请在虚线框内画出手电筒的电路图．8.在虚框内画出如图所示实物电路的电路图9.根据如图所示的实物连线图，画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）10.小明连接了如图所示电路，请在方框内画出它的电路图11.请按照下面的实物电路，在方框中画出正确的电路图．12.请在虚线框内画出如图电路的电路图13.按实物图画出相应的电路图14.根据实物图在右框画出它的电路图．15.在下面（2）图指定方框内，按照（1）图所示实物连线图画出电路图参考答案一．根据电路图连接实物图1.分析：根据电路图连接实物图，可采用“电流流向法”，从电源的正极出发，按照电流的流向依次连接即可．解答：解：按电流流向法连接实物图：从电源的正极出发，依次串联开关、灯泡L2、灯泡L1，回到电源的负极；如下图所示．点评：本题考查了根据电路图连接实物图的方法，连接时一般采用电流流向法进行连接，要注意电路图和实物图的一一对应性2.分析：根据电路图连接实物图，可以根据电流流向法，从电源的正极出发，按一条支路依次串联，然后把并联的部分并联到相应的位置即可．解答：解：根据电路图连接实物图，可以根据电流流向法，从电源的正极经过开关进行分支，一支经过灯泡L1，另一支经过灯泡L2，然后共同回到电源负极．如下图所示：点评：本题考查了实物图的连接以及电路的识别，这些知识都是电学知识的基本的技能，也是中考常考的内容．3.分析：根据图甲所示电路图，分析电路结构，明确各电路元件的连接方式，然后根据各电路元件的连接方式，连接实物电路图．解答：解：由图甲所示电路图可知，灯泡与电铃并联，其中一个开关控制干路，另一个开关与电铃串联，控制电铃所在的支路；从电源正极出发，把开关、电铃、开关串联起来，回到电源负极，然后再把灯泡并联到电铃与开关串联电路的两端，实物电路图如图所示．故答案为：实物电路图如图所示．点评：本题考查了连接实物电路图，分析清楚电路结构、明确各电路元件的连接方式是正确连接实物电路图的关键．4.分析：先确定电路的连接方式，然后根据电路图连接好实物图，即从电源的正极出发，最后到电源负极．解答：解：两灯泡并联，开关S2控制灯泡L2，S1为总开关，电路图如图所示：点评：会识别串并联电路，知道开关在电路中的作用，会根据电路图连接实物图．5.分析：（1）根据电路图连接实物图，可采用“电流流向法”，从电源的正极出发，按照电流的流向，先串电路元件最多的电路，再将相应并联的部分接入电路即可．解答：采用“电流流向法”，电流从电源正极出发，依次串联开关S1、开关S2、灯泡L1串联起来，再将灯泡L2分别并联在开关S1的左侧和电源的负极即可，如下图所示：6.分析：两灯泡并联，两个开关分别控制干路和支路，根据电路图完成实物电路的连接．解答：解：先将干电池串联起来，然后从电源正极或负极开始，使S2控制整个电路，L1和L2并联，开关S1控制L2，最后回到电源负极或正极，根据要求完成实物电路的连接．如图所示：点评：会识别串并联电路，并且会根据电路图连接实物电路．二．根据实物图画电路图7.分析：手电筒中，按钮向上推，灯泡发光，向下推，灯泡熄灭，相当于一个开关，干电池做电源，灯泡作为用电器，由金属外壳和弹簧连接起来．解答：解：在手电筒中，按钮相当于开关，灯泡相当于用电器，干电池相当于电源，金属外壳和弹簧相当于导线，电路图如图：点评：牢记手电筒的电路是基本电路，并且会根据实物图画出电路图．8.分析：由实物图可知，两灯泡串联，根据电流流向法从电源的正极依次画出串联的电路元件即可，．解答：解：先画出电源，然后从电源的正极出发依次画出两灯泡、电源和开关即可；如下图所示：点评：由实物图画电路图和由电路图连接实物图，一般都是采用电流流向法，即从电源的正极开始依次串联各电路原件或画出电路符号，若是并联再把并联的部分并到相应的位置即可．9.分析：先分析各元件的连接方式，然后用导线将各元件依次连接起来，根据实物图完成电路图即可．解答：解：根据实物图可知，从正极出发分两条支路，一支路经开关S2、灯泡L2；另一支路经灯泡L1；然后两路汇合共同经过开关S1回到电源负极；如下图所示：点评：本题考查根据实物图画电路图，关键是会判断两灯泡的连接方式和开关的位置．10.分析：两灯泡并联，开关S1控制整个电路，S2控制L2，根据实物图完成电路图即可．解答：解：由图知：电流从电源的正极流出，经开关S1后分成两支：①灯L1，②开关S2和灯L2；然后再汇合到一起回到电源的负极．如图所示点评：根据实物图画电路图，首先要弄清电路的连接方式，而判别电路连接方式最常用的就是电流流向法，因此要熟练掌握．11.分析：由图可知，灯泡与电铃并联，开关S1控制整个电路，在干路上；S2控制电铃，再根据实物图画出电路图即可．解答：解：先画出电源符号，从电源的正极出发，经开关S1分支，一路经灯泡，另一路经开关S2、电铃，两支电流汇合后回到负极，如下图所示：点评：本题考查了根据实物画出电路图，一般采用电流流向法，即从电源的一极出发依次画出各电路原件．会正确识别电路的连接方式以及开关和仪表的作用，会根据实物图画出正确的电路图．12.分析：从电路图中可以看出，两只灯泡并联，开关S1控制整个电路，开关S2控制灯泡L1．解答：解：从正极开始分支，一支路经开关S2、灯泡L1；另一支路经灯泡L2，然后两路汇合共同进入开关S1，再回到负极；如下图所示点评：本题考查实物图的连接和电路图的画法，关键是明白电路中各个用电器的连接方式，会按要求设计串并联电路，会根据实物图画出正确电路图．13.分析：根据实物图画出正确的电路图，即两个灯泡并联，开关S1控制干路，S2控制L2．解答：解：如图所示点评：会根据实物图画出正确的电路图．14.分析：先分析电路的连接方式，然后根据实物图画出正确的电路图．解答：解：两个灯泡并联连接，三个开关分别控制干路和两条支路．如图所示：点评：本题考查识别电路的能力和根据实物图画电路图的能力．15.分析：电路的基本连接方法有两种：①串联电路：各电路元件之间首尾相连，电路中的电流只有一条通道；②并联电路：各用电器之间首首相连、尾尾相连，电路中的电流有多条通道．那么根据上述方法先判断出两个实物图的连接方式，然后再画出对应的电路图．解答：解：灯L1、S2首尾相连，两者是串联关系；而S3、灯L2首尾相连，两者是串联关系；而灯L1、S2与S3、灯L2是并联关系；它们并联后都与开关S1串联，相应的电路图如下：点评：会识别电路，会根据是实物图按照电流的流向准确地画出电路图，注意电流从正极流出，最后回到负极．。

人教版九年级物理全一册《第十五章第三节串联和并联》练习题-带答案一、基础部分1.把用电器首尾依次相连起来的电路叫做电路。

这种电路中电流的路径有条。

2.串联电路的开关可控制（选填“整个”或“部分”）电路；开关的位置对它在电路中的作用（选填“有”或“没有”）影响。

3.串联电路中，各用电器（选填“互相”或“互不”）影响。

如果两个小灯泡串联在电路中，其中一个发生短路，另一个小灯泡会（选填“熄灭”或“仍发光”）。

4.把用电器并列地连接起来的电路叫做电路。

这种电路中两个用电器的那部分电路叫做干路;单独使用的那部分电路叫做。

5.在并联电路中，干路开关控制用电器,支路开关只能控制其所在的用电器。

6.在并联电路中，各支路的用电器（选填“互相”或“互不”）影响,若其中一个断开,其他支路的用电器（选填“能”或“不能”）工作。

7.学习串联和并联后,小华发现家里的用电器都是连接的,而电灯和开关是连接的。

他还发现有些插线板上有指示灯,平时能显示插线板是否通电,但如果指示灯损坏以后,开关闭合时插孔也能供电,说明指示灯与插孔是连接的。

8.如图所示,在桌面上有两只小灯泡和一个开关,它们的连接电路在真面下,无法看到。

要想知道这两只小灯泡是串联还是并联,以下判断正确的是( )A.闭合开关后,再断开,若开关同时控制两只灯,则两灯串联B.闭合开关后,再拧下一灯泡,若另一灯仍亮着,则两灯并联C.闭合开关后,再用导线与一灯并联,若另一灯仍亮着,则两灯并联D.拧下一灯泡,再闭合开关后,若另一灯不亮,则两灯并联二、巩固提升9.关于生活中的一些电路,下列判断正确的是( )A.国庆节的夜晚,装饰高大建筑物的成千上万只灯泡都是串联的B.街道的路灯同时亮,同时灭,它们是串联的C.台为用来调节灯泡亮度的开关和灯泡是并联的D.教室内用一个开关同时控制的三盖灯是并联的10.给某型号电烤箱设定好工作时间和温度,即闭合定时开关S1和温控开关S2,再闭合启动开关S,电烤箱开始工作。
