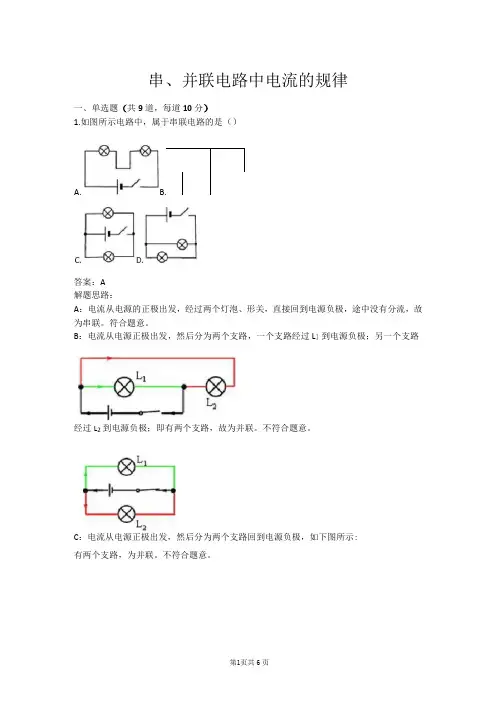

串、并联电路中电流的规律一、单选题（共9道，每道10分）1.如图所示电路中，属于串联电路的是（）A. B.答案：A解题思路：A：电流从电源的正极出发，经过两个灯泡、形关，直接回到电源负极，途中没有分流，故为串联。

符合题意。

B：电流从电源正极出发，然后分为两个支路，一个支路经过L］到电源负极；另一个支路经过L2到电源负极；即有两个支路，故为并联。

不符合题意。

C：电流从电源正极出发，然后分为两个支路回到电源负极，如下图所示:有两个支路，为并联。

不符合题意。

D：电流从电源正极出发，然后分为两个支路回到电源负极，如下图所示:有两个故选A。

试题难度：二颗星知识点：电路识别2•如图所示的电路中，闭合开关时，下列说法正确的是（）A.两灯泡串联B.电流表测的是总电流C.电流表测的是L］电流D.开关只能控制L2答案：C解题思路:分析电路：电流从电源正极出发，经过开关S后开始分流，一个支路经过L2回到电源负极;另一个支路经过电流表、L1回到电源负极；有两个支路，故为并联。

开关位于干路上，故可控制两个灯泡。

电流表与L1是串联关系，即测的是经过L］的电流。

故C选项正确。

试题难度：二颗星知识点：电路识别3.如图所示，与实物电路相对应的电路图是（）C.D.答案：D解题思路：按照电流流向法对实物图进行分析，电流从电源正极出发，然后开始分流，一个支路经过L1,再经过S1回到电源负极；另一个支路经过S2、L2,再经过S1回到电源负极；两个支路都经过了S],说明S1位于干路。

故D选项正确。

试题难度：三颗星知识点：实物图转电路图4•关于电流表的使用规则，下列说法中正确的是（）A.电流表必须和被测电路串联B.电流表可以和被测灯泡并联C.电流表的两个量程可任意选择D.电流表的三个接线柱可任意选两个接入电路中答案：A解题思路：A：正确。

B：电流表相当于一条导线，若与灯泡并联，则会使灯泡被短接，故电流表只能串联在被测电路中，不能与被测灯泡并联。

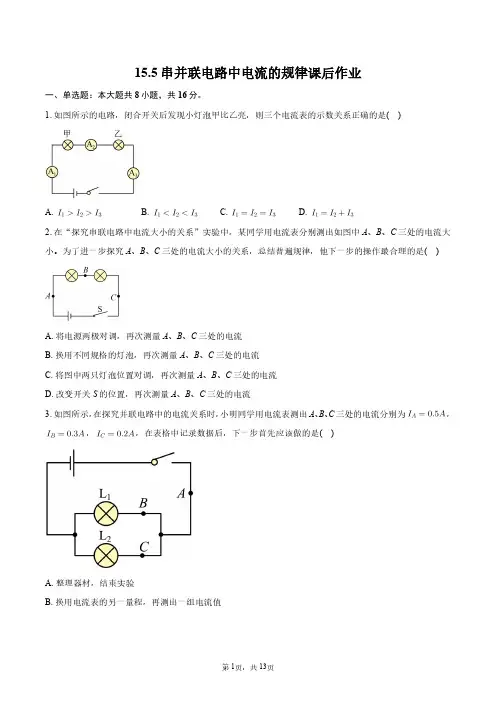

15.5串并联电路中电流的规律课后作业一、单选题：本大题共8小题，共16分。

1.如图所示的电路，闭合开关后发现小灯泡甲比乙亮，则三个电流表的示数关系正确的是()A. B. C. D.2.在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图中A、B、C三处的电流大小。

为了进一步探究A、B、C三处的电流大小的关系，总结普遍规律，他下一步的操作最合理的是()A.将电源两极对调，再次测量A、B、C三处的电流B.换用不同规格的灯泡，再次测量A、B、C三处的电流C.将图中两只灯泡位置对调，再次测量A、B、C三处的电流D.改变开关S的位置，再次测量A、B、C三处的电流3.如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为，，，在表格中记录数据后，下一步首先应该做的是()A.整理器材，结束实验B.换用电流表的另一量程，再测出一组电流值C.分析数据，得出结论D.换用不同规格的小灯泡，再测出几组电流值4.如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表的示数是，电流表的示数是，则电流表A的示数是()A. B. C. D.5.如图甲闭合开关后，两电流表指针偏转均为图乙所示，则灯泡和中的电流分别为()A.，B.，C.，D.，6.在如图所示的电路中，闭合开关后两灯正常发光，下列理解正确的是()A.两灯泡组成串联电路，电流表的示数大于的示数B.两灯泡组成并联电路，电流表测的是的电流C.两灯泡组成并联电路，电流表的示数一定大于的示数D.两灯泡组成串联电路，电流表和的示数始终相等7.如图所示的实验电路，闭合开关S后，电流表A的示数为，电流表的示数为，则通过小灯泡、的电流分别是()A.，B.，C.，D.，8.如图所示，某电子元件的一个节点分支点处共有三条线路，其中。

以下电流中，可能为大小的是()A.5mAB.9mAC.14mAD.0mA二、填空题：本大题共5小题，共10分。

课时提升作业(十三)科学探究。

串联和并联电路的电流(30分钟40分)一、选择题(本大题共4小题。

每题5分。

共20分)1.(·娄底中考)如图所示的电路中。

闭合开关时。

下列说法正确的是( )A.两灯泡串联B.电流表测的是总电流C.电流表测的是L1的电流D.开关只能控制L2【解析】选C。

本题考查简单电路。

这个电路中L1和L2并联。

电流表测L1的电流。

开关在干路上控制两个灯泡的亮、暗。

2.(·宝鸡店子街期中)两只电灯串联后接入电路中。

发现一只比较亮。

一只比较暗。

如果通过比较亮的电灯的电流大小是0.4A。

那么通过较暗电灯的电流将( ) A.大于0.4A B.等于0.4AC.小于0.4AD.无法确定【解析】选B。

本题考查串联电路的电流特点。

两只电灯串联。

并且串联电路电流处处相等。

所以通过较暗电灯的电流等于通过比较亮电灯的电流。

即为0.4A。

故选B。

3.(·宁化实验质检)如图所示。

当开关S闭合时。

关于三个电流表A1、A2和A3的读数。

下列说法正确的是( )A.电流表A1的读数等于通过灯泡L1中的电流B.电流表A2的读数等于通过灯泡L2和L3的电流之和C.电流表A1的读数一定等于A2和A3的读数之和D.三个电流表的读数相等【解题指南】解答本题应抓住以下两个关键点。

(1)要看清电路的结构。

(2)明确并联电路的电流规律。

【解析】选B。

本题考查串、并联电路的电流规律。

电流表A1测干路电流。

读数等于通过灯泡L1、L2和L3的电流之和。

电流表A2测通过L2和L3的电流。

故B正确。

A、C错误。

A3测通过L3的电流。

A2测通过L2和L3的电流。

A1测干路电流。

因此I1>I2>I3。

故D错误。

【变式训练】(·成都阶段考)如图所示。

三个灯泡规格不同。

开关闭合后。

三表A1、A2、A3的示数分别为I1、I2、I3。

则( )A.I1>I2>I3B.I1<I2<I3C.I1=I2=I3D.I3=I1+I2【解析】选B。

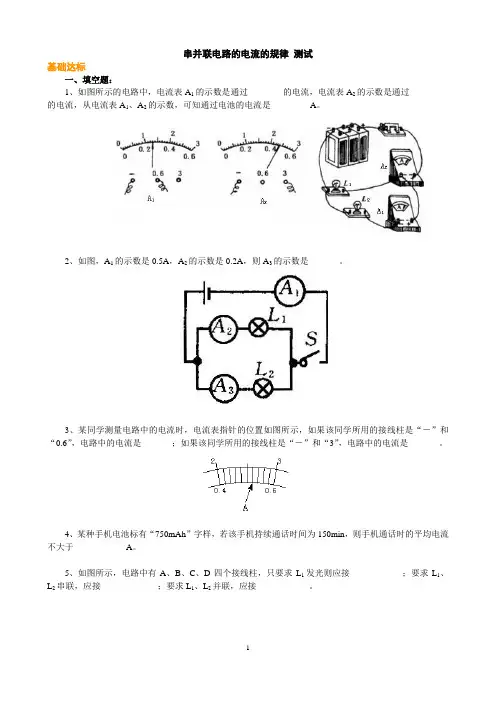

串并联电路的电流的规律测试基础达标一、填空题：1、如图所示的电路中，电流表A1的示数是通过________的电流，电流表A2的示数是通过_________的电流，从电流表A1、A2的示数，可知通过电池的电流是_________A。

2、如图，A1的示数是0.5A，A2的示数是0.2A，则A3的示数是_______。

3、某同学测量电路中的电流时，电流表指针的位置如图所示，如果该同学所用的接线柱是“－”和“0.6”，电路中的电流是_______；如果该同学所用的接线柱是“－”和“3”，电路中的电流是_______。

4、某种手机电池标有“750mAh”字样，若该手机持续通话时间为150min，则手机通话时的平均电流不大于____________A。

5、如图所示，电路中有A、B、C、D四个接线柱，只要求L1发光则应接____________；要求L1、L2串联，应接____________；要求L1、L2并联，应接____________。

6、如图所示的电路中，当开关S1、S2断开，S3、S4闭合时，灯_______发光，它们的连接方式是_______联；当开关S1闭合，S2、S3、S4断开时，灯_______发光，它们的连接方式是_________联；当开关S2、S3、S4闭合，S1断开时，灯__________发光，它们的连接方式是__________联；当同时闭合开关S1、S3时，灯__________发光，会出现__________现象。

二、选择题7、如图所示的电路中，若开关S闭合，灯L1、L2均不亮，某同学用一根导线去查找电路故障，当他用导线接L1两端时，两灯仍不亮；当导线连接L2两端时，L1亮、L2不亮，由此可以判断（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路8、如图所示电路，将S1和S2都闭合后，下列说法正确的是（）A．L1、L2、L3串联B．L1、L2、L3并联C．L1、L2、L3混联D．电源被短路9、如图所示，哪一个电路图中的三个灯泡是并联的？10、如图所示，要使灯L1和L2串联，则关于S1、S2、S3闭合与断开说法正确的是（）A．只需闭合S1B．只需闭合S2C．只需闭合S3D．只需闭合S1、S2、S311、串联电路中，若开关的位置变了，则它的控制作用：（）Ａ一定不改变Ｂ、一定改变C、不一定改变D、不确定12、某同学用电源、开关、导线将三个灯泡连接起来，组成如下图所示电路，下列说法中正确的是A.将开关闭合，三个灯都发光，灯L1、L2先并联，再与L3串联B.将开关闭合，三个灯都发光，灯L1、L2、L3是并联C.将开关闭合，灯L1、L2被导线直接接在两端，只有灯L3发光D.将开关闭合，灯L2、L3被导线直接接在两端，只有灯L1发光三、实验探究题13、小丽同学进行探究实验的电路如图所示，她用电流表分别在A、B、C三处测得电流如下表。

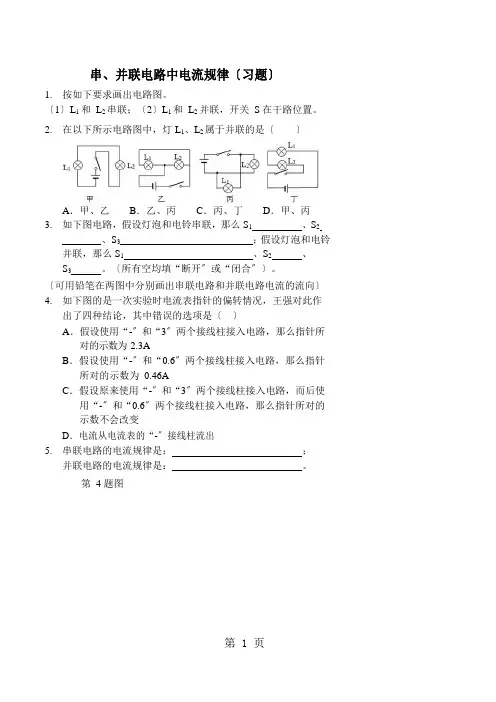

串、并联电路中电流规律〔习题〕1.按如下要求画出电路图。

〔1〕L1 和L2 串联；〔2〕L1 和L2 并联，开关S 在干路位置。

2.在以下所示电路图中，灯L1、L2 属于并联的是〔〕A．甲、乙B．乙、丙C．丙、丁D．甲、丙3.如下图电路，假设灯泡和电铃串联，那么S1、S2、S3；假设灯泡和电铃并联，那么S1、S2、S3。

〔所有空均填“断开〞或“闭合〞〕。

〔可用铅笔在两图中分别画出串联电路和并联电路电流的流向〕4.如下图的是一次实验时电流表指针的偏转情况，王强对此作出了四种结论，其中错误的选项是〔〕A．假设使用“-〞和“3〞两个接线柱接入电路，那么指针所对的示数为2.3AB．假设使用“-〞和“0.6〞两个接线柱接入电路，那么指针所对的示数为0.46AC．假设原来使用“-〞和“3〞两个接线柱接入电路，而后使用“-〞和“0.6〞两个接线柱接入电路，那么指针所对的示数不会改变D．电流从电流表的“-〞接线柱流出5.串联电路的电流规律是：；并联电路的电流规律是：。

第4 题图6.在某电路中，通过两只灯泡电流相等，由此可知，两灯泡的连接方式是〔〕A．一定是串联B．一定是并联C．串联、并联都有可能D．无法判断7.如下图，通过灯L1 的电流为0.3A，通过灯L2 的电流为0.2A，通过灯L3 的电流为0.1A，如今用I1、I2、I3 分别表示A1、A2、A3 的读数，那么以下说法中正确的选项是〔〕A．I1=0.3AB．I2=0.2AC．I3=0.6AD．I1=0.6A8.如下图，在“探究并联电路中电流的规律〞时，小雨同学用电压表测出A、B、C 点的电流，分别为I A=0.3A，I B=0.2A，I C=0.5A ，在表格中记录数据后，下一步应该做的是〔〕A．整理器材，分析数据，得出结论B．换用不同规格的小灯泡，再测出几组电流值C．改变电流表的量程，再测出几组电流值D．对换L1 和L2 的位置，再测出一组电流值9.连接并联电路实物图的方法是：。

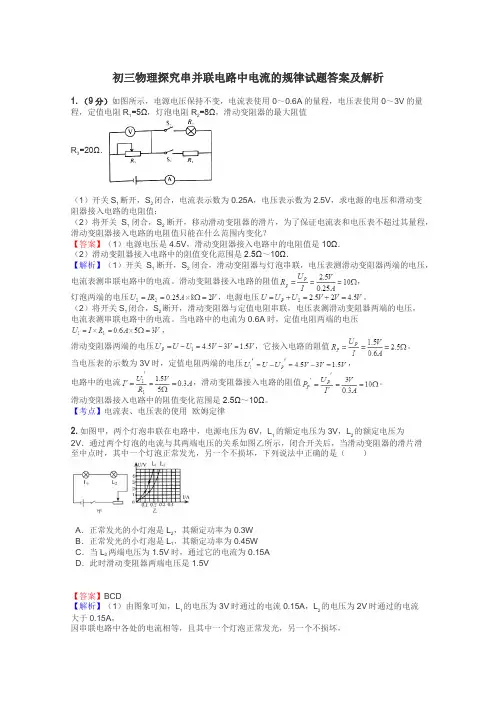

初三物理探究串并联电路中电流的规律试题1.如图所示的电路中，电源电压为12V，闭合开关后，电流表的示数为0.4A，电压表的示数为8V，则电阻R2的阻值为Ω，将滑动变阻器R1的滑片向右移动，电压表的示数将变。

【答案】10 小【解析】观察电路图9可知，R1、R2串联，电压表测滑动变阻器R1两端电压U1，电流表测电路中的电流；由题意知，电源电压U=12V，I=0.4A，U1=8V，由串联电路电压规律得电阻R2两端电压为：U2=U-U1=12V-8V=4V，．将滑动变阻器R1的滑片向右移动时，接入电路电阻减小，电路总电阻变小；根据欧姆定律可知，电路中的电流变大，根据U=IR可知，R2两端电压变大，由串联电路总电压等于各分电压之和可知，R1两端电压变小，即电压表示数变小．【考点】欧姆定律应用；串联电路电流规律；串联电路电压规律；滑动变阻器使用．2.通过两电路元件A和B的电流与其两端电压的关系如图，则元件A的电阻为Ω，将A和B 串联后接在某一电路中，已知电路中电流为0.2A，则电源电压为V．【答案】5；3．【解析】由题意知：A和B串联后接在某一电路中，通过电路中电流为I=0.2A，由图象可知，电阻阻值：RA = UA/I="1V/0.2A" =5Ω；由图象可知，I=0.2A时，UA=1V，UB=2V，则电源电压：U=UA +UB=1V+2V=3V。

【考点】欧姆定律及其应用3.如图所示电源电压额定且U=12V，R1=12Ω．R2=6Ω，R3=4Ω，闭合开关S后，电流表A1和A2的示数分别为（）A．3A 1A B．3A 3A C．5A 1A D．5A 3A【答案】D【解析】由电路图可知，三电阻并联，电流表A1测R2、R3支路的电流之和，电流表A2测R1、R2支路的电流之和；通过三电阻的电流分别为：所以，电流表A1和A2的示数分别为：IA1=I2+I3=2A+3A=5A，IA2=I1+I2=1A+2A=3A．故选D．【考点】并联电路的特点欧姆定律的应用4.如图所示的电路中，R为滑动变阻器，R为定值电阻，电源电压为8V恒定不变．（不计温度对电阻的影响），在滑片P滑动过程中，电压表与电流表的示数变化如图乙所示，则根据图象信息可知（）A．R阻值是5ΩB．电路的最大总功率是12.8WC．电路的最小总功率是0.8WD．滑动变阻器的最大阻值是35Ω【答案】ABD【解析】如下图所示，图像中的A点对应滑片在右端，滑动变阻器接R1入电路的阻值最大，电路中电流最小，为I=0.2A，电压表示数最大，为U1=7V。

初三物理探究串并联电路中电流的规律试题答案及解析1.（9分）如图所示，电源电压保持不变，电流表使用0～0.6A的量程，电压表使用0～3V的量程，定值电阻R1=5Ω，灯泡电阻R2=8Ω，滑动变阻器的最大阻值R3=20Ω．（1）开关S1断开，S2闭合，电流表示数为0.25A，电压表示数为2.5V，求电源的电压和滑动变阻器接入电路的电阻值；（2）将开关S1闭合，S2断开，移动滑动变阻器的滑片，为了保证电流表和电压表不超过其量程，滑动变阻器接入电路的电阻值只能在什么范围内变化？【答案】（1）电源电压是4.5V，滑动变阻器接入电路中的电阻值是10Ω．（2）滑动变阻器接入电路中的阻值变化范围是2.5Ω～10Ω．【解析】（1）开关S1断开，S2闭合，滑动变阻器与灯泡串联，电压表测滑动变阻器两端的电压，电流表测串联电路中的电流。

滑动变阻器接入电路的阻值，灯泡两端的电压，电源电压。

（2）将开关S1闭合，S2断开，滑动变阻器与定值电阻串联，电压表测滑动变阻器两端的电压，电流表测串联电路中的电流。

当电路中的电流为0.6A时，定值电阻两端的电压，滑动变阻器两端的电压，它接入电路的阻值。

当电压表的示数为3V时，定值电阻两端的电压，电路中的电流，滑动变阻器接入电路的阻值。

滑动变阻器接入电路中的阻值变化范围是2.5Ω～10Ω。

【考点】电流表、电压表的使用欧姆定律2.如图甲，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中正确的是（）A．正常发光的小灯泡是L2，其额定功率为0.3WB．正常发光的小灯泡是L1，其额定功率为0.45WC．当L2两端电压为1.5V时，通过它的电流为0.15AD．此时滑动变阻器两端电压是1.5V【答案】BCD【解析】（1）由图象可知，L1的电压为3V时通过的电流0.15A，L2的电压为2V时通过的电流大于0.15A，因串联电路中各处的电流相等，且其中一个灯泡正常发光，另一个不损坏，所以，正常发光的灯泡是L1，其额定功率P1=U1I1=3V×0.15A=0.45W，故A不正确，B正确；（2）由图象可知，当电路中的电流为0.15A时，灯泡L1两端的电压为3V，灯泡L2两端的电压为1.5V，故C正确；因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压U滑=U﹣U1﹣U2=6V﹣3V﹣1.5V=1.5V，故D正确．故选BCD．【考点】电功率的计算3.如图所示的“坐位体前屈测试仪”可对初中毕业生进行身体柔韧性测试。

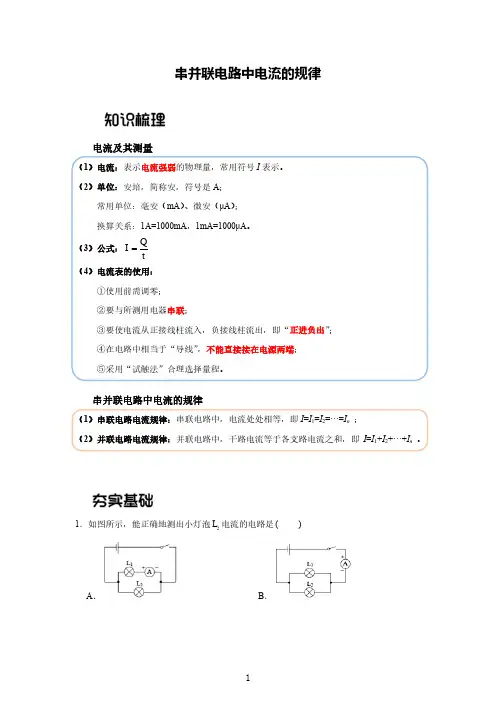

串并联电路中电流的规律电流及其测量（1）电流：表示电流强弱的物理量，常用符号I 表示。

（2）单位：安培，简称安，符号是A ；常用单位：毫安（mA ）、微安（μA ）； 换算关系：1A=1000mA ，1mA=1000μA 。

（3）公式：tI Q（4）电流表的使用：①使用前需调零； ②要与所测用电器串联；③要使电流从正接线柱流入，负接线柱流出，即“正进负出”； ④在电路中相当于“导线”，不能直接接在电源两端； ⑤采用“试触法”合理选择量程。

串并联电路中电流的规律（1）串联电路电流规律：串联电路中，电流处处相等，即I =I 1=I 2=…=I n ；（2）并联电路电流规律：并联电路中，干路电流等于各支路电流之和，即I =I 1+I 2+…+I n 。

1．如图所示，能正确地测出小灯泡L 2电流的电路是( )A ．B ．C ．D ．2．如图的电路中，闭合开关，电流表A 1测量的是( )A ．通过灯L l 的电流B ．通过灯L 2的电流C ．通过灯L 1和灯L 2的电流之和D ．无法确定3．如图所示，在练习使用电流表的实验中，某同学发现电流表(0~0.6A)的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是( )A ．7AB ．5.4AC ．0.24AD ．0.28A4．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表 ；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关， 继续进行实验。

5．在2min 内通过导体横截面的电量为24C ，那么导体中的电流是 A 。

6．如图所示，一根粗细不均匀的导体，AB 段横截面积是BC 段的3倍，将AC 端接入电路，通过两段的电流分别为I 1、I 2，则二者的关系为( )A．=I I312B．=I I3112C．=I I12D．无法确定7．用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是()A．0.9A0.4A B．0.5A0.4A C．1.3A0.4A D．0.9A1.3A 8．如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验：（1）实验中，小明应该选择两个小灯泡规格是（选填“相同”或“不相同”)的。

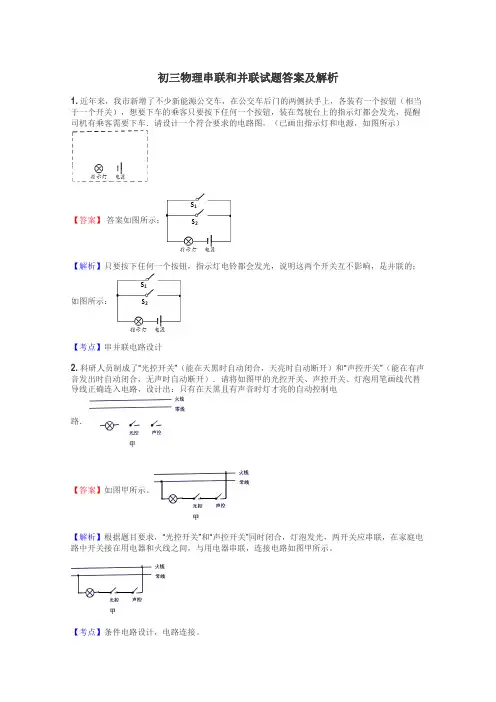

初三物理串联和并联试题答案及解析1.近年来，我市新增了不少新能源公交车，在公交车后门的两侧扶手上，各装有一个按钮（相当于一个开关），想要下车的乘客只要按下任何一个按钮，装在驾驶台上的指示灯都会发光，提醒司机有乘客需要下车．请设计一个符合要求的电路图。

（已画出指示灯和电源，如图所示）【答案】答案如图所示：【解析】只要按下任何一个按钮，指示灯电铃都会发光，说明这两个开关互不影响，是并联的；如图所示：【考点】串并联电路设计2.科研人员制成了“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）．请将如图甲的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出：只有在天黑且有声音时灯才亮的自动控制电路．【答案】如图甲所示。

【解析】根据题目要求，“光控开关”和“声控开关”同时闭合，灯泡发光，两开关应串联，在家庭电路中开关接在用电器和火线之间，与用电器串联，连接电路如图甲所示。

【考点】条件电路设计，电路连接。

3.一般家庭卫生间都安装有照明灯和换气扇，使用时，有时需要它们各自独立工作，有时又需要它们同时工作．下列电路图中，符合上述要求的是（）【答案】Ｄ【解析】分析题意要求电灯与风扇相互不影响，能独立工作，故应使电灯与风扇并联，且要“各自独立工作”说明各自的支路有一个开关控制，干路上没有开关．故选D．【考点】并联电路的特点4.如图所示电路，电源电压为3V，灯L1标有“6V6W”，灯L2标有“3V3W”，下列有关说法正确的是（）A．S2断开，S1接b，L1可以正常发光B．S2断开，S1接a，L2实际功率为3WC．S2断开，S1接a，L2更亮D．S2闭合，S1接b，L2更亮【答案】D【解析】由题意知：电源电压U=3V，A选项中当S2断开，S1接b时，仅L1接入电路，两端电压小于其额定电压，故L1不能正常发光；B选项中当S2断开，S1接a时，L1、L2串联接入电路，L2两端电压小于电源电压3V，L2实际功率小于额定功率3W；C选项中当S2断开，S1接a时，L1、L 2串联接入电路，L2两端电压小于电源电压3V，L2实际功率小于额定功率3W；L2比正常发光偏暗；D选项中当S2闭合，S1接b时，L1、L2并联接入电路，L2两端电压等于电源电压3V，L2实际功率等于额定功率3W；L2正常发光；故正确选项是D。

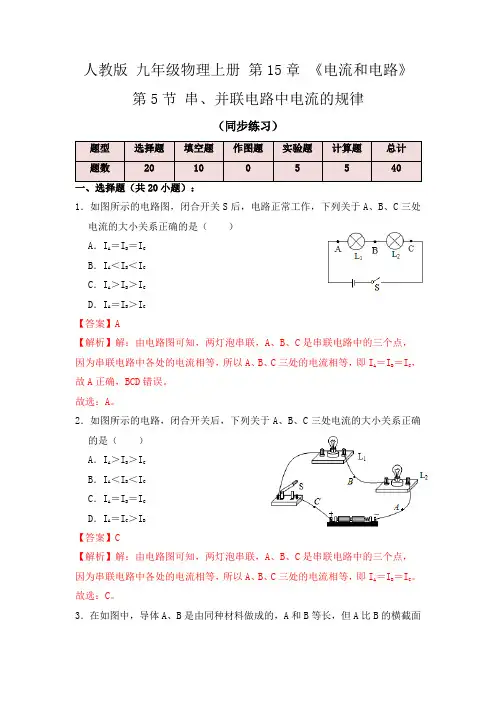

人教版九年级物理上册第15章《电流和电路》第5节串、并联电路中电流的规律（同步练习）题型选择题填空题作图题实验题计算题总计题数20 10 0 5 5 401．如图所示的电路图，闭合开关S后，电路正常工作，下列关于A、B、C三处电流的大小关系正确的是（）A．IA ＝IB＝ICB．IA ＜IB＜ICC．IA ＞IB＞ICD．IA ＝IB＞IC【答案】A【解析】解：由电路图可知，两灯泡串联，A、B、C是串联电路中的三个点，因为串联电路中各处的电流相等，所以A、B、C三处的电流相等，即IA ＝IB＝IC，故A正确，BCD错误。

故选：A。

2．如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（）A．IA ＞IB＞ICB．IA ＜IB＜ICC．IA ＝IB＝ICD．IA ＝IC＞IB【答案】C【解析】解：由电路图可知，两灯泡串联，A、B、C是串联电路中的三个点，因为串联电路中各处的电流相等，所以A、B、C三处的电流相等，即IA ＝IB＝IC。

故选：C。

3．在如图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，则下列叙述正确的是（）A．通过A的电流比通过B的电流小B．通过A的电流比通过B的电流大C．通过A的电流和通过B的电流相同D．无法比较通过A、B电流的大小【答案】C【解析】解：因两电阻串联，串联电路中，电流处处相等，故通过A的电流和通过B的电流相同。

故选：C。

4．在如图所示电路中，L1与L2是两个不同规格的小灯泡，闭合开关后，用电流表分别测出通过a、b、c、d四处电流的大小，下列电流关系正确的是（）A．Ia ＝IbB．Ia ＝IcC．Ia ＝IdD．Ib ＝Ic【答案】C【解析】解：根据电路图可知，两灯并联，Ia 、Id为干路电流，Ib、Ic是两条支路的电流；AB、因并联电路中干路电流等于各支路电流之和，所以可得Ia ＝Ib+Ic，则Ia＞Ib，I a ＞Ic，故AB错误；C、由于a、d两点都在干路上，则Ia ＝Id，故C正确；D、由于两个小灯泡的规格不同（即电阻不同），则根据并联电路中各支路两端的电压相等和欧姆定律可得：Ib ≠Ic；故D错误。

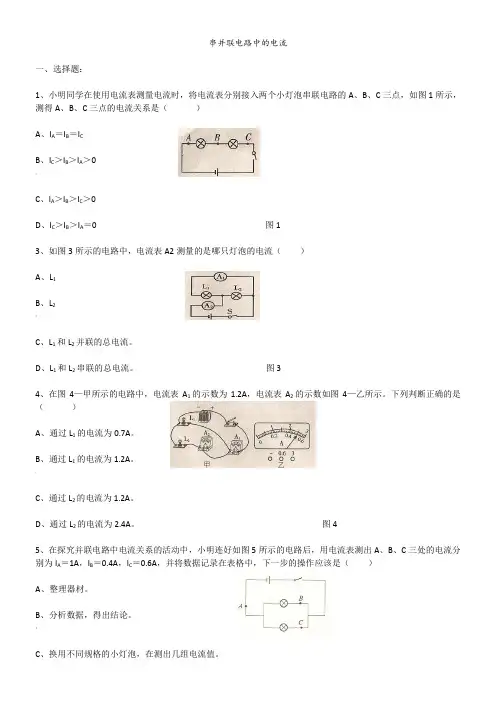

串并联电路中的电流一、选择题：1、小明同学在使用电流表测量电流时，将电流表分别接入两个小灯泡串联电路的A、B、C三点，如图1所示，测得A、B、C三点的电流关系是（）A、I A＝I B＝I CB、I C＞I B＞I A＞0，C、I A＞I B＞I C＞0D、I C＞I B＞I A＝0 图13、如图3所示的电路中，电流表A2测量的是哪只灯泡的电流（）A、L1B、L2：C、L1和L2并联的总电流。

D、L1和L2串联的总电流。

图34、在图4—甲所示的电路中，电流表A1的示数为1.2A，电流表A2的示数如图4—乙所示。

下列判断正确的是（）A、通过L1的电流为0.7A。

B、通过L1的电流为1.2A。

.C、通过L2的电流为1.2A。

D、通过L2的电流为2.4A。

图45、在探究并联电路中电流关系的活动中，小明连好如图5所示的电路后，用电流表测出A、B、C三处的电流分别为I A＝1A，I B＝0.4A，I C＝0.6A，并将数据记录在表格中，下一步的操作应该是（）A、整理器材。

B、分析数据，得出结论。

：C、换用不同规格的小灯泡，在测出几组电流值。

D、改变电流表的量程或换电流表再测几次。

图56、如图6所示，当开关S闭合时，关于三个电流表A1、A2、A3的示数，下列说法中正确的是（）A、电流表A1的示数等于灯泡L1中的电流。

B、电流表A2的示数等于灯L2和L3中的电流之和。

|C、电流表A1的示数一定等于A2和A3的示数之和。

D、三个电流表的示数相等。

图6二、填空题：1、如图7所示，在一个电路中接有两个完全相同的灯泡L1和L2，电流表测得的电流值为1.4A，则通过灯L1和L2的电流分别为＿＿＿＿A和＿＿＿＿A。

图7 图8？2、如图8—甲所示是小明用电流表测L1、L2并联电路中灯泡L1中电流的电路，应将线头M接电流表的＿＿＿＿＿＿（选填“﹣”、“0.6”或“3”）接线柱，此时电流表的示数如图8—乙所示，则电灯L1中的电流为＿＿＿＿＿＿A。

串、并联电路练习题及详细解析【典型例题】类型一、串、并联电路中的电流规律1.（2016•集美区模拟）关于如图所示的电路，下列说法中正确的是（）A．断开电键S，通过L2的电流比通过L1的电流大B．断开电键S，通过L1的电流与通过L2的电流一样大C．闭合电键S，灯L1、L2都会发光D．闭合电键S，灯L1不会发光【思路点拨】首先分清电路结构，明确断开电键S后，两灯的连接方式，然后根据串联电路的电流特点判断通过它们的电流关系。

【答案】B【解析】（1）由图可知，断开电键S，灯L1、L2串联，串联电路中电流处处相等，因此通过L1的电流与通过L2的电流一样大，故A错误，B正确；（2）闭合电键S，灯泡L2被短路，故灯L1会发光，L2不会发光，故CD错误；故选B。

【总结升华】本题考查了串联电路的电流特点和电路的三种状态，明确断开电键S，灯L1、L2串联，以及闭合电键S，灯泡L2被短路，是解答此题的关键。

举一反三：【变式】将两只规格不同的灯泡串连接入电路，可延长灯泡的使用寿命，结果两只灯泡的明亮程度不同，则通过两灯的电流强度（）A.亮的灯电流大B.电流大小一样C.暗的灯电流大D.无法比较【答案】B2.（2015•平原县二模）如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示．则（）A．两灯是串联连接的 B．流过L1的电流是 0.6AC．流过L2的电流是2.6A D．干路电流是3.2A【思路点拨】由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，根据并联电路的电流特点和电流表指针的位置确定两电流表的量程并根据分度值读出示数，根据并联电路的电流特点求出通过灯L2的电流。

【答案】B【解析】（1）由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，故A错误。

（2）因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从电流表指针偏转位置来看，A2偏转的比A1读数还小，所以电流表A1的量程为0～0.6A，流过L1的电流为0.6A，故B正确；（3）电流表A2的量程为0～3A，分度值为0.1A，示数I=2.6A，干路电流为2.6A，故D错误；（4）由于并联电路电流规律：I=I1+I2，故通过灯L2的电流：I2=I﹣I1=2.6A﹣0.6A=2A，故C错误。

第十五章电流和电路《串、并联电路中电流的规律》同步试题一、选择题1.如图1所示的电路中，电流表测量的是（）图1A.通过灯L］的电流B.通过灯L2的电流C.通过灯L］和灯L2的电流之和D.电源供给电路的电流答案：B解析：本题考查电路识别及学生使用电流表进行测量的基本能力。

这是一个并联电路，电流表与L2串联，测量的是L2支路的电流。

可以利用断路的方法来判断电流表测量对象，即如果把电流表断开，分析电路中哪个用电器不工作，贝y电流表测量的就是这个用电器的电流。

变式•如图2所示的电路中，能测出灯L］中电流的电路图是（）图2答案：C解析：本题考查了电流表的使用，电流表要和被测量的用电器串联，并且要让电流从电流表的正接线柱流入，负接线柱流出。

2.有一家庭装饰用的小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA,那么通过每只小灯泡的电流是（）A.10mAB.0.02AC.0.2AD.100mA答案：C解析：家庭装饰用的小彩灯之间是串联的，根据串联电路中电流的特点，电流处处相等，所以每个小灯泡的电流均相等，等于插头处的电流。

变式.两盏电灯与电源、开关组成一个正确的电路，闭合开关后，用电流表测得两盏灯中的电流相等，则两灯的连接方式为（）A.一定是串联B.一定是并联C.可能是串联，也可能是并联答案：C解析：根据串联和并联电路的特点，串联电路中电流处处相等，并联电路中干路电流等于各支路电流之和。

串联电路中两盏灯的电流相等，但在并联电路中，如果各支路用电器的规格相同，则两支路中的电流也相等。

所以不能仅仅根据用电器的电流相等来判断用电器的连接方式。

变式.在探究串联电路中的电流时，某同学用电流表分别测出图3中a、b.c三处的电流大小。

若要进一步探究a、b、c三处的电流大小有什么关系，则他下一步的操作应该是（）Li图3A.将电源两极对调，再次测量a、b、c三处的电流B.改变开关S的位置，再次测量a、b、c三处的电流C.将图中两只灯泡位置对调，再次测量a、b、c三处的电流D.换用不同规格的灯泡，再次测量a、b、c三处的电流答案：D解析：本题考查了探究串联电路中电流特点的实验过程，在本实验中要通过多次实验来总结出串联电路的电流特点。

初二物理串联和并联试题答案及解析1.小雷按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L1两端的电压为 V，L2两端的电压为 V。

【答案】8 2【解析】由图可知，电路是由两个电灯串联而成，V1测电源电压，V2测L2两端电压，而两表指针一样，说明V1选的是大量程，V2的是小量程，则V1的示数为10V；V2示数为2V；又因为串联电路两端电压等于各部分电压之和，则灯L2两端电压为2V；灯L1两端电压为10V-2V=8V。

【考点】串联电路的电压规律和电压表的使用2.有两个定值电阻R1和R2，若把它们并联起来接在电源两端时，通过电阻R1的电流I1与通过R2的电流I2之比为I1∶I2=4∶5；若将它们串联起来接在同一电源两端时，判断正确的是（）A．电阻R1两端的电压与电阻R2两端的电压之比为4∶5B．通过电阻R1与通过电阻R2的电流之比为4∶5C．通过电阻R1与通过电阻R2的电流之比为1∶1D．通过电阻R1与通过电阻R2的电流之比为5∶4【答案】C【解析】：（1）并联电路中电流与电阻成反比，所以电阻R1与R2并联后接在电源两端时，通过它们的电流之比为4：5，则它们的电阻之比为5：4；（2）若把它们串联起来接在电源两端，则通过它们的电流相等，所以电流之比为1：1；电压之比是5:4【考点】欧姆定律点评：在并联电路中，各支路电压相同，所以根据欧姆定律公式可知，电流与电阻成反比；串联电路中的电流处处相等．3.两个电阻R1、R2并联的总电阻为，有同学据此认为三个电阻R1、R2、R3并联后的总电阻，但是这个想法是错误的，请运用所学的电学知识加以证明。

【答案】如下【解析】证明：由：得由此可知，这个想法是错误的。

【考点】电阻的并联点评：本题考查了学生对并联电阻特点的掌握和运用，能对分式通分得出总电阻大小是本题的关键．4.如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示．则V1用的量程是V，V2用的量程是V，小灯泡L1上的电压是．【答案】0～15，0～3，3.5V【解析】此电路为串联电路．L1与L2两端的电压之和等于V1的示数，V2的示数为L2两端的电压．V1的示数大于V2的示数．若V2选择0～15V的量程，则V1的示数总比V2小，不符合题意．所以V2应选择0～3V的量程，V1选择0～15V的量程．L1两端的电压应为V1示数与V2示数之差．解答：解：V1的示数应大于V2的示数，观察图中两电压表的示数，可知V1应选择0～15V的量程，读数为6V，V2应选择0～3V的量程，读数为2.5V．L1两端的电压为两电压表示数之差，既：6V﹣2.5V=3.5V．答：0～15，0～3，3.5V【考点】串联电路的电压规律；电压表的使用．点评：此题考查了串联电路中分压的关系，电压表量程的选取以及电压表的读数．5.在如图电路中，R1=10Ω，R2=20Ω，闭合开关后，电流表的示数为0.3A．（1）电阻R1两端的电压是多少？（2）通过R2的电流是多少？【答案】（1）电阻R1两端的电压是3V；（2）通过R2的电流是0.15A．【解析】电路中，两个电阻并联，电流表测量定值电阻R1的电流．在分析电路的基础上，利用并联电路的特点，以及欧姆定律即可求得此题答案．解：（1）已知定值电阻R1=10Ω，通过它的电流I1=0.3A．由得U1=I1R1=0.3A×10Ω=3V（2）∵R1、R2并联∴U2=U1=3V，由题意知R2=20ΩI2===0.15A答：（1）电阻R1两端的电压是3V；（2）通过R2的电流是0.15A．【考点】欧姆定律的应用；电阻的并联．点评：此题是一个关于欧姆定律与并联电路特点相结合的一个较简单的题目，将两者联系起来是此题考查的目的．6.如图所示电路中，当开关S闭合时，下列说法正确的是：A．三只电流表A1、A2、A3示数相同B．电流表A1、A3示数相同C．电流表A2、A3示数相同，A1示数大于A2、A3的示数D．电流表A1的示数等于A2和A3示数之和【答案】C【解析】两个灯泡是并联的。

人教版九年级物理全一册15.5 串、并联电路中电流的规律-在线测验带答案选择题如图所示的串联电路，闭合开关时（）A. 通过A点电流大于B点的电流B. 通过B点电流大于C点的电流C. 通过A点电流大于c点的电流D. 通过A、B、C三点的电流相等【答案】D【解析】根据串联电路的电流特征，电流处处相等，所以通过A、B、C三点的电流相等，D符合题意。

选D。

选择题甲乙两灯串联在电路中，闭合开关后，发现甲灯比乙灯亮，则正确的是（）A. 通过甲灯的电流大B. 通过乙灯的电流大C. 通过两人灯的电流一样大D. 无法确定【答案】C【解析】根据串联电路的电流特征，电流处处相等，所以甲乙两灯串联在电路中，那么电流必定相等，甲灯较亮的原因是电阻大，分得电压大，电功率大，所以C符合题意。

选C。

选择题有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过第10只小灯泡的电流是( )A. 10 mAB. 20 mAC. 200 mAD. 100 mA【答案】C【解析】根据串联电路的定义，将电路元件逐个顺次连接起来，所以电流只有一条路径，那么就像水流一样，处处是相等的，所以如果电源插头处的电流为200mA，那么通过第10只小灯泡电流也同样是200 mA。

故选C正确。

选C。

选择题电流通过横截面积大小不等的两段导体A、B，则在两段导体中电路大小分别为IA、IB，则在相同时间内，IA、IB两者之间的大小关系是: （）A. IA=IB ;B. IA＞IB ;C. IA＜IB ;D. 无法确定.【答案】A【解析】两段导体的横截面积虽然不同，但不影响电流的大小，因为串联电路电流是处处相等的，所以通过A、B的电流一样大。

故A符合题意。

选A。

选择题如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA＝0.5A，IB＝0.3A，IC＝0.2A，在表格中记录数据后，下一步首先应该做的是（）A. 整理器材，结束实验B. 换用不同规格的小灯泡，再测出几组电流值C. 分析数据，得出结论D. 换用电流表的另一量程，再测出一组电流值【答案】B【解析】试题分析：一次实验得出结论，具有偶然性。

串、并联电路中电流的规律1、如上图甲所示，小强用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知I A=0.2A，则I B=_______，I C=_______，他实验的结论是_______________________。

2、如图，这是探究________电路的电路图，电流表______测的是L1的电流，电流表_____测的是L2的电流，电流表_________测的是干路的电流。

请在图中标出三只电流表的正、负接线柱。

3、上题中，如果A1的示数为0.9A，A3的示数为0.4A，则通过L1的电流是______，通过L2的电流是______，通过干路的电流是_______。

4、有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是_______A。

5、10 个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是：( )A．0.1mA B。

10mAC。

0.1A D。

1000mA6、三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是：( )A．I1=I2B．I3=I1+I2C．I1=I2+I37、如图所示，电路中能正确测出通过灯L2的电流的是：( )A B C D8、如图所示，用电流表测干路中电流的电路图，正确的是：( )A B C D9、如图，三个电流表A1、A2、、A3的示数分别为I1、I2、I3，它们的大小关系是：( )A．I1=I2=I3B．I1>I2=I3C．I1>I2>I3D．I1> I3> I210、如图所示，通过L1的电流和通过L2的电流之比是2：1，则A1表和A2表的示数之比是：( )A．2：3C．1：2D．2：111、如图，把L1和L2连成并联电路，用电流表测L2的电流，并画出它的电路图。

串、并联电路中电压的规律1、如图所示电路，当开关S闭合，下列说法正确的是[ ]A．灯与是串联，且灯与被短路B．电压表测的是灯两端的电压，而不是灯两端的电压C．电流表测的是灯中的电流D．电流表测的是灯中的电流2、如图所示的电路中，甲、乙、丙表示的是电流表或电压表，当开关都闭合时电阻都有电流通过，下列说法正确的是[]A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲是电流表，乙、丙是电压表D．甲、乙是电流表，丙是电压表3、如图所示的电路，L1、L2均发光，下列各组数据分别表示电压表V1、V2和V3的示数．其中正确的是[ ]A．15V、10V、5V B．10V、5V、15VC．15V、15V、15V D．15V、0V、15V4、把电灯L1与L2串联后接在电源上，L1两端电压为U1；若把L1与L2并联后仍接在同一电源上，L1两端电压为U2，则U1与U2相比[ ]A．U1＝U2B．U1＞U2C．U1＜U2D．无法判断5、关于电流的说法中正确的是[ ]A．导体中有大量的自由电荷就能形成电流B．导体两端有电压，导体内就有电流C．导体内存在着自由电荷和导体两端有电压是形成电流的两个必要条件6、如图所示电路，下列判断正确的是[]A．电路中的电流表和电压表接法有错误B．灯是串联C．电流表测的是通过灯的电流D．电压表测的是灯两端的电压7、关于电压的说法，正确的是[]A．电路断开后，电路中电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就一定有电流C．在几个灯并联的电路中，不论灯泡的大小如何，各灯两端的电压相等D．电压只能使电子发生定向移动，形成电流8、如图所示电路，开关S闭合后，电压表的示数为1.6V，电压表的示数为6V．那么电源电压和灯两端的电压分别是下列的[]A．6V，4.4V B．6V，1.6VC．4.4V，1.6V D．1.6V，6V9、图是测量电压和电流的电路图，下列判断完全正确的是[ ]A．甲、乙两表是电压表，丙表是电流表B．甲、乙、丙三表都是电压表C．甲表是电压表，乙、丙两表是电流表D．甲、乙、丙三表都是电流表10、下图是电压表的示意图，指针所指的示数为下列数据中的哪一个[ ]A．6.3V B．6.5V C．1.3V D．1.7V二、填空题：本大题共20小题，从第11小题到第17小题每题1.0分小计7.0分；从第18小题到第24小题每题2.0分小计14.0分；从第25小题到第27小题每题3.0分小计9.0分；从第28小题到第29小题每题4.0分小计8.0分；第30小题为5.0分；共计43.0分。

高考物理《串、并联电路、电表的改装》真题练习含答案1．图示的理想电流表和理想电压表的示数分别是0.2 A 和0.4 V ．此时小灯泡的电阻为( )A ．0.5 ΩB ．1.0 ΩC ．1.5 ΩD ．2.0 Ω答案：D解析：根据欧姆定律R ＝U I＝2.0 Ω，D 正确． 2．(多选)如图所示是描绘小灯泡伏安特性曲线的电路图，电源电动势为E ，内阻不计，两电表可看做是理想电表，那么下列说法正确的是( )A ．闭合开关前变阻器的滑片应滑到最右端B ．闭合开关前变阻器的滑片应滑到最左端C ．将变阻器的滑片向右滑动时，小灯泡变亮D ．将变阻器的滑片向右滑动时，小灯泡变暗答案：BC解析：滑动变阻器采用分压接法，闭合开关前应使滑片处在输出电压为0的位置，A 错误，B 正确；当滑片向右滑动时，滑动变阻器与灯泡并联部分电阻的阻值变大，根据串联分压，分得电压变大，小灯泡两端的电压增大，灯泡变亮，D 错误，C 正确．3．[2024·广东省普宁市月考]电阻R 1、R 2、R 3串联在电路中．已知R 1＝10 Ω、R 3＝5 Ω，R 1两端的电压为6 V ，R 2两端的电压为12 V ，则( )A ．电路中的电流为0.6 AB ．电阻R 2的阻值为15 ΩC ．三只电阻两端的总电压为20 VD ．电阻R 3两端的电压为4 V答案：A解析：根据欧姆定律可得，电路中的电流为I ＝U 1R 1 ＝610A ＝0.6 A ，电阻R 2的阻值为R 2＝U 2I ＝120.6Ω＝20 Ω，三只电阻两端的总电压为U ＝I(R 1＋R 2＋R 3)＝0.6×(10＋20＋5) V ＝21 V ，电阻R 3两端的电压为U 3＝IR 3＝0.6×5 V ＝3 V ，A 正确．4．磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G ，内阻R g ＝30 Ω，满偏电流I g ＝5 mA ，要将它改装成量程为0～3 A 的电流表，所做的操作是( )A ．串联一个570 Ω的电阻B ．并联一个0.01 Ω的电阻C ．串联一个270 Ω的电阻D ．并联一个0.05 Ω的电阻答案：D解析：改装成电流表是要扩大电流的量程，使用并联电路的分流原理，要并联的阻值为R 并＝I g R g I －I g≈0.05 Ω，D 正确． 5．带有两接线柱的A 、B 、C 三个立方体金属块，其棱长相等，两接线柱分别位于相对的两侧面中心，各自接入电路后进行测量，在同一U­I 坐标系中各描出一组金属块两端的电压U 和对应通过的电流I ，发现三点恰在同一直线上，但未过坐标原点，如图甲所示．现将A 、B 、C 按图乙方式连接到同一恒压电源上，下列说法正确的是( )A ．C 的电阻率最大B ．A 、B 、C 的电阻率一样大C ．图乙中，A 两端的电压大于B 两端的电压D ．图乙中，A 、B 消耗的总电功率大于C 消耗的电功率答案：C解析：由甲图可知，A 的电阻最大，由电阻定律可知，A 的电阻率最大，C 的最小，A 、B 错误；由串联电路特点可知，A 两端的电压大于B 两端的电压，C 正确；由欧姆定律和焦耳定律可知，P AB ＝U 2R A ＋R B，P C ＝U 2R C ，故A 、B 消耗的总电功率小于C 消耗的电功率，D 错误．6．(多选)如图所示，甲、乙两个电路都是由一个小量程电流表和一个电阻箱R 组成的，下列说法正确的是( )A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程增大D．乙表是电压表，R增大时量程减小答案：BC解析：灵敏电流计并联一个较小的电阻时就可以改装成大量程的电流表，所以甲表是电流表，R增大时，甲表中变阻器分流减小，量程减小，A错误，B正确；灵敏电流计串联一个较大的电阻时就可以改装成一个大量程的电压表；所以乙是电压表，R增大时，变阻器分担的电压增大，乙表量程增大，C正确，D错误．7．[2024·湖南省张家界市月考](多选)四个相同的小量程电流表(表头)分别改装成两个电流表A1、A2和两个电压表V1、V2.已知电流表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按图示接入电路，则()A．电流表A1的读数大于电流表A2的读数B．电流表A1的偏转角等于电流表A2的偏转角C．电压表V1的读数大于电压表V2的读数D．电压表V1的偏转角大于电压表V2的偏转角答案：ABC解析：电流表A1的量程大于A2的量程，根据电流表改装的原理知，电流表的内阻为R A＝U gI A，故电流表A1的内阻小于A2的内阻，由图可知，两电流表并联，两电流表两端的电压相等，故电流表A1的读数大于电流表A2的读数；而将电流表扩大量程时为并联一小电阻，故相当于为四个电阻并联，故两表头中电流相同，电流表A1的偏转角等于电流表A2的偏转角，A、B正确；电压表V1的量程大于V2的量程，故V1的内阻大于V2的内阻，两电压表串联，故通过两表的电流相等，故电压表V1的读数大于电压表V2的读数；两电压表串联，通过表头的电流相等，故电压表V1的偏转角等于电压表V2的偏转角，C正确，D错误．。

《串联电路和并联电路》测试卷一．选择题（共1小题）1．如图所示，电流计的内阻R g＝98Ω，满偏电流I g＝1mA，R1＝902Ω，R2＝2Ω，则下列说法正确的是（）A．当S1和S2均断开时，虚线框中可等效为电流表，最大量程是1AB．当S1和S2均断开时，虚线框中可等效为电压表，最大量程是1VC．当S1和S2均闭合时，虚线框中可等效为电流表，最大量程是1AD．当S1和S2均闭合时，虚线框中可等效为电压表，最大量程是1V【解答】解：AB、根据串联电阻具有分压作用可知，当S1和S2均断开时，改装的应是电压表，由U＝I g（R g+R1）＝10﹣3×（98+902）V＝1 V，可知电压表的量程是1V，故A错误、B正确；CD、当S1和S2均闭合时，电流表与电阻R2并联，改装的应是电流表，由I＝I g+I g R gR2=0.001A+0.001×982A＝0.05A，所以电流表的量程是0.05A，故CD错误。

故选：B。

二．填空题（共14小题）2．在如图所示的电路中，小量程电表头的内阻R g＝100Ω，满偏电流I g＝1mA，R1＝900Ω，R2＝100Ω。

（1）当S1和S2均断开时，改装所成的表是电压表（填“电流”或“电压”），量程0～1V。

（2）当S1和S2均闭合时，改装所成的表是电流表（填“电流”或“电压”），量程0～2mA。

【解答】解：（1）当S1和S2均断开时，在小量程的表头上串联了电阻，根据串联分压可知，改装后的是电压表，其量程为：U＝I g（R1+R g）＝10﹣3×103V＝1V（2）当S1和S2均闭合时，是在表头上并联了定值电阻，改装所成的表是电流表，量程为：I=I g+I g R gR2=1mA+1×100100mA=2mA。

故答案为：（1）电压，0～1V（2）电流，0～2mA。

3．已知某灵敏电流计的内阻r g＝100Ω，满偏电流I g＝3mA，要把它改装成量程是3V的电压表，应串联一个900Ω的电阻，改装后电压表的内电阻为1000Ω。

串，并联电路中电流的规律 习题（含答案）一、单选题（本大题共9小题,共18.0分） 1.如图所示电路接通后发现A 1的示数比A 2的示数大一些，下列原因不可能的是（ ） A.因为电流从正极流到负极越来越小 B.可能 C.可能是两电表所用的量程不同 A 1表和A 2表都不准 D.可能是 电路未接通之前，某电流表的指针不在零刻线处2.如图所示串联电路中，闭合开关，a 、b 、c 三处的电流大小情 况是（ ） A. 大3. 路 三处电 如图所示，流不相等 C. a 处电流最大 B. 三 处 电 流 一 样 D. c 处电流最小 某电路上有一个由三个灯泡L 1、L 2和L 3构成的局部电 已知通过灯泡L 1和L 2的电流分别是4mA 和10mA ,则通过L 3的 电流可能是（ ） A. 4mA B. 6mA A 或 6mA C. 10mA 4. 小华用如图所示的电路“探究串联电路电流特点”,实验时 发现电流表甲和乙的示数分别为0.12A 和0.10A ,造成电流表 数不同的原因可能是（ ）A. 导线有电阻B. L 1 和C.其中一个电流表未校零 L 2 的电阻不D.甲 D. 14m 比乙更靠近电源正极 5.两只变阻器分别标有“3A 20Q”和“1.5A 使用时,电路中允许通过的最大电流为（ 40Q”的字样，当把这两只变阻器串联起来 ） A. 2 A B. 1.5 A C. 3.5 A D. 0.5 A 6.小明要研究串联电路的电流特点，连接了如图电路.闭合开关 屋》 后，测出甲、乙、丙三处的电流，则这三处的电流大小关系是（ B.乙处最大 C.丙处最 ---- \\ -- _ ,电流表A.甲处最大 大 D. 一样大 7. 如图所示的电路中 A 1、A 2、 A 3 的示数关系应是（ A. I =I =I 1238. 如图， A. I 1 > I 3<I3B . I 1<I 2<I 3 C. I 1>I 2>I 3 比较电流表读数的大小,下列正确的是（ ） < I 2 < D.无法确定I 2 3 C. I 1=I 2=I 3B. I 1 D . I 2 < I 1（1）实验时（接好电路后（闭合开关发现两灯都亮（但由于连线较乱（一时无法确定 两灯是串联还是并联（小明灵机一动（随意拆下一根导线（发现两灯都熄灭（因此他认 定两灯是串联的（小明的方法是 _____ 的（“正确”或“错误”）（理由是 ______ ． （2）小明同学重新按图甲接好电路后，首先测量C 点的电流，当刚正确连接完所有的 导线（两个灯泡立即发光（电流表指针偏向零刻度线左方（其原因是 __ 和 ______ ． （3）改进后，小明测出了 C 点的电流.接下来，小明准备测量A 点的电流.请你在图 乙中用笔画线代替导线，完成实物电路的连接.（已知L 1的电流约0.3A ） （4）实验结束后小明记录A 、B 、C 各点的电流值如表所示： A 点电流1A /A B 点电流I B /A C 点电流I C /A 0.260.260.52根据表中数据（小明得出以下两个结论：9. 如图所示，研究串联电路中电流的特点实验时，电流表甲 和乙的示数分别为0.18A 和0.16A ,造成两个电流表示数不同 的原因可能是（ ） A.导线有电阻 同 表使用前没有调零 B.灯泡L 1和L 2的电阻不C.灯泡L 1和L 2在电路中的位置不同D.电流二、填空题（本大题共2小题，共4.0分） 10. 如图甲所示的电路，闭合开关后，电流表 A 1与A 2的指针位置如图乙所示，则电流表A 1 的示数是 A ，电流表A 2的示数是 A ，通过灯L 2的电流是 A ；断 开开关后电流表A 1的示数是 A ，电流 2. 11.在图示电路中，电源电压保持不变.闭合开关S 后，若 开关S 1由断开到闭合，电流表A 1示数 ，（填“变大”“变 小”“不变”，下同），电流表A 示数 . 三、实验探究题（本大题共5小题（共30.0分） 12 .小明在连接串联电路时发现:闭合开关S 后，小灯泡L 1较亮， 而L 2较暗，他经过分析后认为：电流在流经每个用电器后会逐渐 减弱，所以L 2要比L 1暗.同学小红认为小明的观点不正确.请你 利用图中所给的器材并可另加一块电流表（设计实验说明小明的 观点是否正确．（画出实验电路图） 13 . 小明探究“并联电路中电流的关系”（设计了如图甲所示电 路．①并联电路各支路电流相等；②.(5)请你对上述实验的不足之处进行评价，写出一点评价意见： _____14. 为了探究并联电路中干路的电流与支路的电流有什么关系，小明同学选择的实验器材是：3节干电池串联作电源、两个标有2.5V (正常工作时的电压)字样规格相同的小灯泡、一只电流表、一个开关、导线若干他的实验设想是：首先将实验器材连成如图所示的电路，然后用电流表选择恰当的量程分别测出A、B、C 三点的电流，分析这一次测量中三点电流的数据，就得出干路与支路的电流的关系．请你分析说明小明同学这一实验方案中存在哪些不足 (写出3点即可)．(1)___ ；(2)___ ；(3)__ ．15. 在探究并联电路电流规律的实验中，甲是实验电路图．(1)小明同学在测量A处的电流时，电流表的指针偏转如乙所示，原因是 .(2)排除故障后，电流表的示数如丙，则电流表的示数为______ ．(3)并联电路的电流特点：______ ．(4)小明用三块电流表分别测出A、B、C处的电流，连接的电路如图丁所示，其中有一根导线接错了，请在这根导线上打“X”，然后画出正确的连线.16. 探究并联电路的电流规律．(1)实验时，接好电路后，闭合开关发现两灯都亮．但由于连线较乱，一时无法检查两灯是串联还是并联，小明灵机一动，随意拆下一根导线，发现两灯都熄灭，因此他认定两灯连成了串联，小明的方法是_______ 的(“正确”“错误”)，理由是_______ ．I A/A I B/A I C/A0.18 0.18 0.36(2)若在某次测量时，按甲图连好电路闭合开关前，发现电流表指针位置如图乙所示，则应该______ ；排除问题后闭合开关，发现指针又偏向图乙位置，其原因是____ ．(3)纠正(2)中错误后，分别测出A、B、C三处的电流值，如表所示.由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．这个实验在设计方案上还存在的不足之处是：_______ (写出一条)．(4)小军连接了如图的实物连接图，此时，电流表测的是 (\〃、12〃、“干路〃) 的电流.若要测灯L1的电流，请你在图上只改动一根导线，完成电路的连接.(在需改动的导线上打“X”，再画出重新连接后的导线）（5）细心的小军还发现：在实验时，电流较大的那个灯泡比另一个亮，且更换不同规 格的灯泡总是这样．于是他总结出这样的规律：“不同灯泡的亮暗和电流有关，电流越 大的灯泡越亮”，小明觉得该结论不正确，因为以前在研究串联电路的实验中发现，不 同型号灯泡串联，电流相等，但亮度不同．他们一起讨论后认为，根据小军的实验现象， 正确的结论应是： ______ ．四、计算题（本大题共4小题，共32.0分）17 .某家庭电路中，干路允许通过的最大电流为5A ,电路中有灯泡两盏，每盏电流是 180mA ；电冰箱一个，电流是1.7A ；电视机一台，电流是450mA ，还有电流为2.3A 的 电熨斗一把，这些用电器能否在一起使用？18 .小明和小亮按照课本要求探究并联电路中电流的关系， 他们设计的电路如图所示.把电流表分别接入到电路中的A 、二 （1）过对上面数据的分析，可以得出是： ____ ； （2）测量三次的目的是： ___ ，在实验中我们可以采用 _____ 方法改变电流的 大小从而进行三次实验．19 .如图当闭合开关后，A 点电流表的读数为1.8A , B 点电流表的读数为0.7A ,问：流过C 点的电流1c 为多少？20. 某同学“探究并联电路中电流的规律”．提出问题：在如图所示的并联电路中，通过电路中a 、b 、c 各点电流之间可能有怎样的关系？ 设计实验与进行实验： ①按图所示连接电路．②把电流表分别接入到电路中的a 、b 、c 处，测出通过的 电流，填入下表．③为了防止偶然因素的影响，可以采用以下两种方法之一，重复上面实验步骤. 方法一：改变电源电压方法二：更换其中一条支路中的电阻（阻值不同）序号 a 处的电流I ab 处的电流L bc 处的电流I 1 0.10 0.12 0.22 2 0.20 0.24 0.44 30.300.360.66c实验 A 处电流 B 处电流 C 处电次数 I A /AI B /A I C /A 1 0.10 0.12 0.22 2 0.20 0.24 0.44 3 0.250.300.55测出它们的电流，填入下B 、C 处，请完成空格处的内容：①在连接电路时，电键必须.②上面设计的表格中存在的不足之处是： _____ ．③表格补充完整后，通过对上面数据的分析，后面两次实验是采用 进行的（选 填“方法一”或“方法二”）．可以得出结论：并联电路干路中的电流等于 _____ ．串，并联电路中电流的规律 习题（含答案）【答案】点的电流I A 、I B 、I C ，根据I A 、I B 、I C 的数值进行判断，若I A 、I B 、I C 的数值相等，则小 明的观点不正确；若I A 、I B 、I C 的数值不相等，则小明的观点正确「 13. 错误；也可能是并联，开关在干路上；连接电路时开关未断开；电流表正负接 线柱接反；并联电路中干路电流等于各支路电流之和；实验次数太少，结论不具有普遍 性，应更换不同规格（电阻不同）的灯泡进行多次实验14. 电源电压过高；只选择了规格相同的两个小灯泡；只分析一组数据就得出实验 结论 15. 电流表正负接线柱接反了； 0.24A ；并联电路干路电流等于各支路电流之 和 16. 错误；两灯并联拆下干路电线，两灯也不亮；调零；电流表正负接线柱接反了； 未选用不同规格的灯泡多次实验；干路；在电压一定时，电流越大，灯越 亮 17. 解：家庭电路中各用电器是并联， 因并联电路中干路电流等于各支路电流之和， 所以，这些用电器同时使用时的总电流： I 总=2X0.18A+1.7A+0.45A+2.3A =4.81A，因为I 总＜I=5A,所以，这些用电器能在一起使用． 答：这些用电器能在一起使用． 18. 并联电路干路中的电流等于各支路电流之和；多次测量使结论具有普遍性、可 靠性；更换不同规格的小灯泡或更换电压不同的电源等 19. 解：由图知，两灯泡并联，A 为干路电流，B 、C 分别为支路电流，所以通过测 点的电流：I C =I A -I B =1.8A-0.7A=1.1A ． 答：流过C 点的电流1c 为1.1A.1.A2. B 5. B6.D7.C3. D4. C 8.A9.D10. 0.26；0.6；0.34；0.26；0.2620.断开；没有写出电流的单位；方法一；各支路的电流之和【解析】1.解：因为串联电路处处电流相等，所以可能是电流表的使用和读数出现错误，即电流表没有校零，读数错误、可能是两电表所用的量程不同等，与电流表在电路中的位置无关．故选A.根据串联电路处处电流相等以及电流表的使用方法进行分析．知道串联电路处处电流相等，知道电流表的正确使用方法．2.解：因串联电路中的电流处处相等，所以用电流表测电路中任意处，电流都是相等的．故选B.串联电路电流处处相等．解决此题要结合串联电路的电流规律进行分析求解．3.解：由图可知L「L2和L3的连接方式有以下几种可能：①％和L2并联后，再和L3串联，此时流过L3的电流为I=4mA+10mA=14mA；②Z和L3并联后，再和L2串联，此时流过L3的电流为I=10mA-4mA=6mA；③L；和L；并联后，再和L：串联，此时L1的电流应该大于L2的电流，而题目L2中电流是10mA,这种情况是不存在的.故流过L3的电流可能是6mA或14mA.故选D. 3由图可知，三电阻并联，根据通过L1和L2的电流分别为求出O点的电流，然后利用并联电路电流的特点求得通过L3的电流.2 本题考查了并联电路的电流规律,比较简单,分清电路的连接方式是关键.4.解：由电路图可知,两灯和两电流表串联接入电路；根据串联电路的电流特点,电路中各处的电流相等；但实验时电流表甲和乙的示数分别为0.12A和0.10A,偏差较小，图中造成两个电流表示数不同的原因可能是两个电流表的读数误差或指针未校零；而导线的电阻,两灯的电阻不同,以及电表的位置不会影响电流的大小.所以，只有选项C符合题意.故选C.掌握串联电路电流的特点：串联电路中电流处处相等.再结合选项中的内容做出判断. 此题考查了串联电路中的电流规律,同时考查了电流表的使用,电流相同,若电流表的量程不同,则偏角不同,使用电流表前一定要进行调零.5.解：由题意可知，两滑动变阻器允许通过的最大电流分别为3A和1.5A,因串联电路中各处的电流相等,所以,两滑动变阻器串联时,为保证电路安全,电路允许通过的最大电流是1.5A.故选B.串联电路中各处的电流相等,两滑动变阻器串联,流过电路的电流应等于滑动变阻器允许的最大电流中较小的一个.能根据串联电路的电流特点确定电路中的最大电流为两滑动变阻器允许通过最大电流的较小值是解题的关键.6.解：如图是串联电路，根据串联电路电流处处相等，甲乙丙三处的电流都相等．故选D.串联电路的电流处处相等．掌握串联电路的电流、电压、电阻的特点.7.解：由电路分析可知：A3测L3的电路，A2测L2L3的电流，A1在干路上测总电流，故I1> … 3 2 1 1故选C由电路分析知三个灯泡并联，其中A3与L3串联，A2与L2、L3的并联电路串联，A1在干路上，则可判电流的大小.在分析电路时可先把电流表摘除，我们很容易看到，三个灯泡为并联关系.然后再将电流表放入，能更清楚看到电流表所测的是哪一部分电流.8.解：由图可见，电路为三个灯并联，A3测一个灯的电流，A2测两个灯的电流，A1测总电流，对应的电流表的示数分别是13、I； I1,根据并联电路电流的特点，故三个电流大小的关系是I i>I2>I3. 3 2 1故选A.(1)分析电路中三个灯的连接方式，在并联电路中干路的电流等于各支路电流之和；(2)分析各电流表测量的对象：A3测的是一个支路的电流，A2测的是两个支路的电流，A1测的是三个支路的电流.然后比较11、I2、I3的大小. 2本题考查了学生识别电路的能力，以及学生对串、并联电路电流的特点的掌握情况，是一道中档的题目.9.解：A、串联电路中电流处处相等，导线有电阻不会造成两电流表的示数不同，故A错误；B、串联电路中电流处处相等，灯泡L1和L2的电阻不同，但电流也会相同，故B错误；C、灯泡L1和L2在电路中的位置不同不影响不同位置的电流大小，故C错误；D、电流表使用前没有调零，会造成数据有一定偏差，因此，造成两个电流表示数不同的原因可能是有一只电流表没有调零，故D正确.故选D.掌握串联电路电流的特点：串联电路中电流处处相等.结合实验中可能出现的情况可做出判断.此题考查了串联电路中的电流规律，同时考查了电流表的使用，电流相同，若电流表的量程不同，则偏角不同，使用电流表前一定要进行调零.10.解：闭合开关后，两个电灯是并联关系，A1测L1中的电流，A2测干路中的电流.在并联中，干路中的电流等于各支路电流之和，，则A2的读数应比A1的读数大，而A1的指针偏转角度比A2的大，说明A1表的量程为0〜0.6A, A2表的量程为0〜3A,所以A1的读数为 0.26A, A2 的读数为 0.6A, L2 中的电流 I2=0.6A-0.26A=0.34A.断开开关后，电流表A1的示数不受影响，此时为灯泡L1的简单电路，电流表A1和电流表A2都测量灯L1的电流，则电流表A1和电流表A2的示数为0.26A. 1故答案为：0.26；0.6；0.34；0.26；0.26.先由并联电路的特点判断出两个电流表所使用的量程，再计算两个灯泡中的电流大小. 断开开关后，电流表A1和电流表A2都测量灯L1的电流，此题考查的是电流表的读数，需要首先对电路连接关系进行分析，然后根据电路特点确定电流表的量程．11.解：从图可知，闭合开关S,断开开关S1,电路中只有灯泡L1,电流表A和A1测量的是通过电阻灯泡L1中的电流， 1 1 1则电流表A和A1的示数为：I=I1二%.当开关S、S1都闭合后，灯泡)和灯泡L2并联，而此时电流表A测量的是干路中的总电流，电流表A1测量通过灯泡L；的电流，，由并联电路电流的特点可知此时干路中的总电流变大，即电流表A的示数变大.故答案为：不变；变大．从图可知.闭合开关S,断开开关S1,电路中只有灯泡L1,电流表A和A1测量的是通过电阻灯泡L1中的电流. 1 1 1开关S、S1都闭合后，灯泡L1和灯泡L2并联，电流表A测量的是干路中的总电流，电流表A1测量通过灯泡L1的电流，再根据并联电路的电流特点判断出电流表A和A1示数的变化．本题考查了学生对欧姆定律和并联电路电流特点的掌握和运用，以及开关断开和闭合对电路串、并联的影响.能分析电路图确定两种情况下(闭合开关S,断开开关S1,电路中只有灯泡L1;开关S、S1都闭合后，灯泡L1和灯泡L2并联)的电路组成是本题的关键.12.决定灯泡亮暗程度的是灯泡的实际功率，实际功率大则灯亮，实际功率小则灯暗，此题可用串联电路的电流处处相等的结论来反驳小明的结论．本题考查了探究串联电路电流特点的实验的操作，注意电流表的使用，根据灯泡的实际功率来判断灯泡亮度的变化．13.解：(1)随意拆下一根导线，发现两灯都熄灭，因此他认定两灯是串联的，小明的方法是错误，也可能是并联，开关在干路上，也会出现这样的现象；(2)当刚正确连接完所有的导线，两个灯泡立即发光，说明电路连接时，没有断开开关；电流表指针偏向零刻度线左方，说明电流表正负接线柱接反了；(3)小明准备测量A点的电流，即通过L1的电流，因通过的电流约为0.3A,电流表选用小量程，电流表与L1串联，如下所示:(4) C点电流I即为干路电流，分析数据可得，并联电路中干路电流等于各支路电流之和．(5)根据并联电路各支路电压相行，由欧姆定律知，并联电路各支路电流相等，是因为相同规格的灯泡做实验了，选用的器材太特殊，没有代表性且实验次数太少，结论不具有普遍性；应更换不同规格(电阻不同)的灯泡进行多次实验．故答案为：(1)错误；也可能是并联，开关在干路上；(2)连接电路时开关未断开；电流表正负接线柱接反；(3)如上图所示；(4)②并联电路中干路电流等于各支路电流之和；(5)实验次数太少，结论不具有普遍性，应更换不同规格(电阻不同)的灯泡进行多次实验．(1)两灯并联，开关在干路上，当开关断开时，两灯也同时熄灭；(2)连接电路时，开关要断开，电流要从电流表正接线柱流入，从负接线柱流出；(3)电流表与待测电路串联，根据电流大小确定电流表量程；(4)分析数据得出结论；(5)用归纳法得出普遍性的结论要求选用的样本要有代表性且数量足够多．本题并联电路中电流的关系，考查电路的连接、注意事项、分析数据得出结论的能力、评估能力及归纳法的运用，为中考的热点问题．14.解：(1)灯正常工作时的电压为2.5V,而电源电压为3V,高于灯正常工作时的电压，无法使灯正常工作；(2)实验时选用了两个规格相同的灯泡，器材太特殊，不具有代表性；(3)只做了一次实验，实验次数太少，就得出实验结论，实验结果具有偶然性．故答案为：(1)电源电压过高；(2)只选择了规格相同的两个小灯泡；(3)只分析一组数据就得出实验结论．(1)比较灯正常工作时的电压与电源电压大小的关系，据此作答；(2)(3)应用归纳法得出结论时应注意：所选样本要有代表且数量足够多．本题探究并联电路中干路的电流与支路的电流的关系，主要考查对器材的要求及归纳法的运用，难度一般．15.解：(1)由图乙所示电流表可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的．(2)由图丙所示电流表可知，其量程为0〜0.6A,分度值为0.02A,示数为0.24A.(3)由并联电路电流特点可知，并联电路干路电流等于各支路电流之和．(4)由图丁所示电路图可知，测L 的电流表连线错误，修改后的电路图如图所示：故答案为：(1)电流表正负接线柱接反了；(2) 0.24A；(3)并联电路干路电流等于各支路电流之和；(4)如图所示．(1)电流应从电流表正接线柱流入，负接线柱流出，否则电表指针反向偏转，根据图乙所示分析答题．(2)由图丙所示电流表确定其量程与分度值，然后读出其示数．(3)并联电路干路电流等于各支路电流之和．(4)电流表应与被测电路串联，分析图示电路图，然后答题．本题难度不大，掌握电流表的使用方法、掌握电表的读数方法即可正确解题．16.解：(1)两灯泡串联，拆开一根导线，电路断路，两灯泡熄灭；两灯泡并联时，拆开干路中的一根导线，两灯泡也同时熄灭，根据拆开电路中的一根导线两灯泡都熄灭不能判定两灯泡是串联的．(2)由图乙所示电流表可知，电流表指针没有指在零刻度线上，在使用前，电流表指针没有调零；在使用过程中，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的，应该把连接电流表正负接线柱的两根导线交换才行．(3)使用规格相同的灯泡，只进行了一次实验，得出的结论不具有普遍性；为得出普遍结论，应选用不同规格的灯泡多次实验，收集更多的实验数据，然后分析数据得出结论．(4)从实物图中可以看出，电流从正极流出，经过开关、电流表进行分支，分别经过两个灯泡回到电源负极，因此电流表测量干路电流；将L2与电流表负接线柱相连的一端改接电流表的0.6A的接线柱.如图所示：(5)两灯泡串联，通过它们的电流I相等，由P=UI可知，灯泡电压越大，灯泡实际功率越大，灯泡越亮，灯泡的亮度是由灯泡的实际功率决定的，不是由电流决定的，因此小明的结论是错误的．正确的结论应是：在电压一定时，电流越大，灯越亮或灯泡的实际功率越大，灯泡越亮．故答案为：(1)错误；如果两灯并联，拆下干路导线，两灯也不亮；(2)调零；电流表正负接线柱接反了；(3)未选用不同规格的灯泡多次实验；(4)干路；见解答图；(5)在电压一定时，电流越大，灯越亮或灯泡的实际功率越大，灯泡越亮．(1)串联电路中电流只有一条路径；并联电路中有多条路径；串联电路和并联电路中各用电器的工作特点的不同之处：串联电路各用电器同时工作、同时不工作，互相影响；并联电路各用电器可以独立工作、互不影响；也可以同时工作，同时停止工作．因此根据电路的工作特点去分析用电器的连接方式．(2)在使用电表前，要观察电表指针是否指在零刻度线处，如果没有指在零刻度线处，要对电表进行调零；电流应从电流表正接线柱流入，负接线柱流出，否则电表指针反向偏转，根据图乙所示分析答题．(3)为得出普遍结论，实验时应采用不同规格的实验器材进行多次实验；(4)根据电流的流向确定电流表测量的电路；电流表与被测用电器串联；(5)灯泡亮度是由灯泡的电功率决定的，应用串联电路特点与电功率公式分析答题．本题考查了电路故障、实验数据分析，连接电路时要注意电流表正负接线柱不能接反；为得出普遍结论，应使用不同规格的实验器材进行多次实验．17.家庭电路中各用电器是并联，根据并联电路的电流特点求出这些用电器同时使用时的总电流，然后与干路允许通过的最大电流相比较即可得出答案．本题考查了家用电器是否能同时使用的判断，利用好并联电路的电流特点和知道家用电器的连接公式是关键．18.解：(1)由表中数据可知，两支路电流之和等于干路电流，可得结论：并联电路干路中的电流等于各支路电流之和．故答案为：并联电路干路中的电流等于各支路电流之和．（2）实验中进行了三次测量，多次测量可以使结论具有普遍性、可靠性；实验中更换不同规格的小灯泡或更换不同电压的电源可以改变电路电流．故答案为：更换不同规格的小灯泡或更换电压不同的电源等．（1）根据表中数据，看支路电流之和与干路电流之间有什么关系，从而得出结论；（2）多次测量可以使实验结论更具有普遍性；改变电源电压或改变灯泡规格可以改变电路电流．本题难度不大，根据并联电路特点分析表中实验数据即可得出并联电路电流规律；实验进行多次测量的目的有：①多次求平均值，减小实验误差；②多次测量，找出普遍规律.19.根据并联电路的干路电流等于各支路电流之和的特点进行分析．本题主要考查了并联电路电流规律的应用，关键搞清ABC三点分别所在的位置.20.解：（1）在拆接电路时，开关要断开，防止损坏用电器；（2）设计实验表格时，被测量的物理量的后面要有单位，物理量没有单位没有意义，测量的电流没有单位．（3）比较后面两次实验与第一次实验的数据可知，两支路的电流均成倍增大，故应该是改变了电源电压；因为如果是方法二更换其中一条支路中的电阻，则其中一条支路的电流应该不变．所以采用的是方法一；由表中数据可得出结论：并联电路干路中的电流等于各支路的电流之和．故答案为：（1）断开；（2）没有写出电流的单位；（3）方法一；各支路电流之和．（1）连接电路和拆电路时，开关都要断开；（2）设计实验表格时，被测量的物理量的后面要有单位；（3）并联电路中各支路互不影响，根据两支路中电流的变化可判断所采用的方法；根据表中数据可得出并联电路的电流规律．探究并联电路电流的特点时，是采用改变电源电压和改变电阻的方法进行多次测量的方法，使实验具有普遍性；实验中还考查了电路的连接常识、表格设计等，属常考内容．。
