第十一章电路及其应用11.4串联电路和并联电路（一）串并联电路的特点一、单选题：1.已知通过三个并联支路的电流之比是/i Z72Z/3 = 1Z2Z3,则三个并联支路的电阻之比 晶二R 二心为（）A. 1Z2Z3B. 321221C. 2二3二6D. 6J3Z2答案：D 解析：[由欧姆定律有R=%在并联电路中.电压相等，所以有R 口球**£=：*卜6Z3Z2]2.如图所示，Ri=R ，.理想电压表V 】的示数为70V,理想电压表巧的示数为50V,则H 、B 间的电压为（）A. 140VC. 100V答案:B B. 120V D.无法计算解析:[理想电压表所在支路不通，则题图所示电路是四个电阻串联，电压表巧测虽的是&和 良2两端的电压之和,电压表巧测量的是是和R 两端的电压之和.因为所以电压表V?相 当于测的是R 和R •两端的电压之和，即点、君间的电压为电压表V1的示数与电压表刈的示数之和， 则.4、君间的电压为5OV+7OV=12OV.选项B 正确・]3.两个定值电阻R 、凡串联后接在输出电压稳定于12 V 的直流电源上，有人把一个内阻不是远 大于&或氏的电压表接在Ri 两端，如图所示，电压表的示数为8V,如果把此表改接在R 两端，则电压表的示数将（VA.小于4VB.等于4VC.大于4V小于8VD.等于或大于8V答案：A解析：[由于电压表的内阻不是无穷大，共分流作用不能忽略，接上电压表后导致并联部分总电阻减小.分压值也减小，故乾两端的实际电压大于8V.尽两端实际电压小于4V A正确.]4.如图所示是一个电路的一部分,其中如=5如,R=1如,力=3。

.71=0.2A.五=0.1A.那么电流表测得电流为（）A. 0.2A,方向向右B. 0.15A,方向向左C. 0.2A,方向向左D.0.3A＞方向向右答案：C解析：[由图示电流方向可计算出&和及两端电压降B=l.ov0=01V电势左高右低.比较5、跖可判断&两端电势下高上低.^=09V.通过心的电流/j=^=03A.电流方向由下向上.由图可知.心上的电流是由左和1a共同提供的.故/a=02a.方向向左•]5.在如图所示电路中，肥=2R,电路两端电压恒定，当S断开时，电流表的读数为0.5A,电压表的读数为4V,则当S闭合时，电流表和电年表的读数分别为（）A. 1.5A,6VB.0.75A.4VC. 1.5A,0D・0.6答案D解析由题图可知，当S断开时，电阻R和R串联，U2=^^U=lu=4V9解得U=6W当S 闭合时.瓦被短路，电路中只有电K1R.电流表读数为0.电压表读数为6V,选项D正确.6.如图所示的电路中，&为定值电阻.&为滑动变阻器.移动滑片P,电路的总电阻会发生变化，下列叙述正确的是（）A.F向左滑动时总电阻将减小B.户向右滑动时总电阻将减小C.户滑到最左端时总电阻为RoD.F滑到最右端时总电阻为零答案A解析根据并联电路总电阻特点可知，P向左滑动时・电R1&减小.并联电阻将减小・A正确；P 向右滑动时，电阻之增大，总电阻将增大，B错误：户滑到最左端时，电阻&被短路，故总电阻为事，C错误；F滑到最右端时，总电阻最大，D错误.二、多选建7.下列说法中正确的是（A.一个电阻和一根理想导线并联，总电阻为零B.并联电路任一支路的电阻都大于电路的总电阻C.并联电路任一支路电阻增大（其他支路不变），则总电阻也增大D. 并联电路任一支路电阻增大（其他支路不变），则总电阻一定减小答案ABC解析由并联电路的特点知：并联电路的总电阻比各支路电阻都要小，且任一支路的电阻增大时（其他支路不变），总电阻也增大，所以A、B. C对,D钳.8.如图所示，Ri=2Q, &=10。

九年级物理上册《第十六章串、并联电路中电压的规律》同步练习及答案(人教版）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，并且L1比L2更亮。

下列说法中正确的是（）A．灯L1和灯L2并联B．灯L1和灯L2两端的电压一定相等C．灯L1的电压大于灯L2的电压D．灯L1的电流一定比灯L2的电流大2．如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。

现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。

根据以上信息判断该电路故障可能为（）A．L1断路、L2断路B．L1断路、L2通路C．L1通路、L2断路D．L1短路、L2断路3．如图所示，闭合开关，说法正确的是（）A．两只小灯泡并联B．电压表测量L1两端的电压C．若L1不发光，一定是L1断路D．若L2不发光，电压表一定无示数4．如图所示，电源电压为1.5V，开关S闭合后，下列判断正确的是（）A．若只有L1的灯丝断了，电压表的示数为0B．若只有L2的灯丝断了，电压表的示数为1.5VC．若只有L1被短路，电压表的示数为1.5VD．若只有L2被短路，电压表的示数为1.5V5．如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光。

一段时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是（）A．灯泡L1和L2发光时，两灯并联B．灯泡熄灭是由于灯L2断路造成的C．灯泡熄灭是由于灯L1断路造成的D．灯泡熄灭是由于灯L2短路造成的6．在如图所示的电路中，电源电压保持不变。

如果灯泡L1或L2中只有一个发生了短路故障，那么当开关S闭合时，下列现象中不可能出现的是（）A．电压表无示数，灯泡L1不发光B．电压表有示数，灯泡L2不发光C．电压表和电流表都没有示数D．电压表和电流表都有示数7．用如图所示电路探究串联电路的电压规律，下列说法正确的是（）A．电压表不能直接测量电源电压B．若测量L2两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接b点C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了减小误差8．A如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V 二、多选题9．如图所示的电路，开关S接到a时，电压表示数为9V，开关S接到b时，电压表示数为4V，下列说法正确的是（）A．电源电压为9VB．灯L1两端的电压为5VC．灯L2两端的电压为5VD．开关S接a和开关S接b，电路中的电流不变10．如图的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V，那么下列说法中正确的是（）A．可知电源两端电压为6VB．可知L1两端电压为3.4VC．将电压表V2换成电流表，闭合开关，则L1亮，L2不亮D．将电压表V1换成电流表，闭合开关，电路短路三、填空题11．如图所示电路中，电源电压12V。

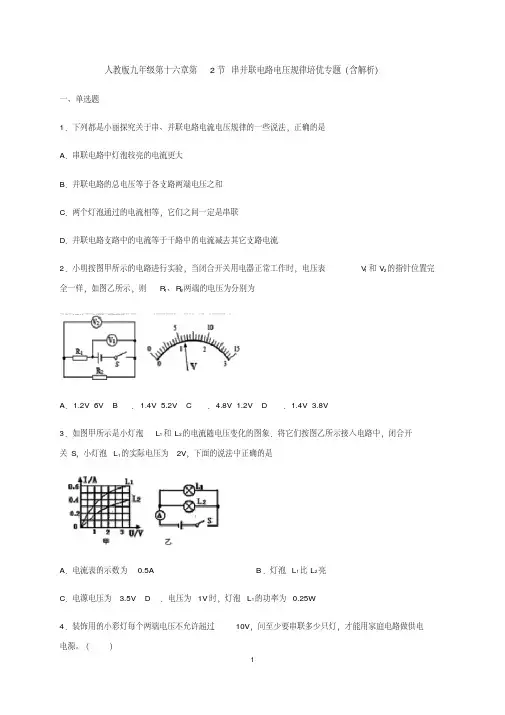

人教版九年级第十六章第2节串并联电路电压规律培优专题（含解析）一、单选题1．下列都是小丽探究关于串、并联电路电流电压规律的一些说法，正确的是A．串联电路中灯泡较亮的电流更大B．并联电路的总电压等于各支路两端电压之和C．两个灯泡通过的电流相等，它们之间一定是串联D．并联电路支路中的电流等于干路中的电流减去其它支路电流2．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则R1、R2两端的电压为分别为A．1.2V 6V B．1.4V 5.2V C．4.8V 1.2V D．1.4V 3.8V3．如图甲所示是小灯泡L1和L2的电流随电压变化的图象．将它们按图乙所示接入电路中，闭合开关S，小灯泡L1的实际电压为2V，下面的说法中正确的是A．电流表的示数为0.5A B．灯泡L1比L2亮C．电源电压为 3.5V D．电压为1V时，灯泡L1的功率为0.25W4．装饰用的小彩灯每个两端电压不允许超过10V，问至少要串联多少只灯，才能用家庭电路做供电电源。

（）A．20只 B．21只 C．22只 D．23只5．如图（a）所示的电路，闭合电键S后，电压表V和V1表头上的指针指在如图（b）所示的位置上，则V2表的示数A．一定为0.4伏 B．一定为2伏 C．可能为9.2伏 D．可能为 6.8伏6．如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（）A．甲电路中，U=U1=U2 B．甲电路中，U＞U1=U2C．乙电路中，I=I l+I2 D．乙电路中，I＞I1=I27．如图所示，电源两端电压不变。

闭合开关S，当滑动变阻器的滑片P位于A点时，电压表V l的示数为4V，电压表V2的示数为10V。

当滑动变阻器的滑片P位于B点时，电压表V l的示数为8V，电压表V2的示数为llV。

则电源电压是A．14V. B．19V C．12V D．13V8．在图甲、乙所示的电路中，将开关S1、S2闭合，各灯均发光，则下列说法中正确的是A．甲图中，电流在通过灯L1和灯L2的过程中，电流逐渐减小B．甲图中，若灯L1和灯L2的亮度不同，则通过二者的电流也不相同C．乙图中，灯L3和灯L4两端的电压一定相等D．乙图中，通过灯L3和灯L4的电流一定相同9．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U ab=1.5V，U ba=1.5V，U ac=3V。

第3章恒定电流第4节串联电路和并联电路基础过关练题组一串、并联电路及混联电路的分析1.(2024福建龙岩期中)电阻R1的阻值为20 Ω,它与电阻R2并联后接入电路中,通过它们的电流之比I1∶I2=1∶2,则R2的阻值是()A.4 ΩB.8 ΩC.10 ΩD.20 Ω2.R1=10 Ω,R2=20 Ω,R1允许通过的最大电流为1.5 A,R2两端允许加的最大电压为10 V。

若将它们串联,加在电路两端的最大电压是() A.45 V B.5 VC.25 VD.15 V3.如图所示电路,电压U保持不变,当开关S断开时,理想电流表A的示数为0.6 A,当开关S闭合时,理想电流表的示数为0.9 A,则两电阻阻值之比R1︰R2为()A.1∶2B.2∶1C.2∶3D.3∶24.(2024甘肃甘南期中)如图所示的电路中,两电压表均为理想电压表,在电路a、b两端加一恒定的电压U后,V1和V2的示数分别为27 V 和33 V。

已知R2=R4,则恒定的电压U为()A.40 VB.60 VC.80 VD.100 V5.(2024河南南阳期中)如图所示,图线1表示的导体的电阻为R1,图线2表示的导体的电阻为R2,则下列说法正确的是()A.R1∶R2=3∶1B.把R1拉长到原来的3倍长后电阻等于3R2C.将R1与R2串联后接于电源上,则功率之比P1∶P2=3∶1D.将R1与R2并联后接于电源上,则电流之比I1∶I2=1∶3题组二电表的改装6.(2024山东聊城期中)电流表的内阻R g=200 Ω,满偏电流I g=500 μA,现欲把此电流表改装成量程为0~1 V的电压表,正确的方法是()A.应串联一个0.1 Ω的电阻B.应并联一个0.1 Ω的电阻C.应串联一个1 800 Ω的电阻D.应并联一个1 800 Ω的电阻7.(2023天津耀华中学期中)如图所示的电路中,小量程电流表的内阻R g=100 Ω,满偏电流I g=1 mA,R1=900 Ω,R2=100Ω。

串联和并联练习题一、填空题1.将两个小灯泡接到电路中，我们就说这两个小灯泡是串联；将两个小灯泡接到电路中，我们就说这两个小灯泡是并联.2.人体心脏跳动是由来控制.医生在人胸部和四肢连上电极，就可以在仪器上看到心脏跳动随时间变化曲线，这就是通常说，通过可以了解心脏工作是否正常.3.在下图所示电路中，当开关S1、S2都闭合时，亮着灯是；当开关S1闭合，S2断开时亮着灯是.4.你留心观察过街道上路灯吗？当其中任意一盏灯发生故障时，其他灯还能正常发亮.由此可以断定这些路灯是联.5.如上图所示电路中，灯L1、L2是联，开关S1控制灯，S2控制灯.6.当我们连接电路时，为了安全，控制电路开关应该处于状态.7.如下图所示，L1、L2,是两个相同小灯泡，A、B、C、D是四个接线柱，若用导线将和分别连接起来，则灯L1、L2是联；若用导线只将连接起来，则灯L1、L2是联；若用导线只将连接起来，则会发生.12.、给你如下器材：电池组一个、开关一个、电灯泡两只，要求这两只灯泡并联，并用开关控制它们，你至少需要导线（）A．3根 B．4根 C．5根 D．6根三、作图题1.将下图中元件连接起来，形成串联电路并标出电流方向.2.将下图中元件连接起来，形成并联电路并标出电流方向.（要求每个开关控制一个灯泡）3、如图所示，当S1，S2断开时，能亮灯是，它们是联。

当S1，S2闭合时，能亮灯是，它们是联。

当S1闭合、S2断开时，能亮灯是。

4、如图3所示三个电路图，哪是串联电路？哪是并联电路？5、节日夜晚，路边映衬小树一串串小彩灯是联；而将高大建筑物点缀宏伟、壮观五颜六色霓虹灯是联。

四、作图题1．把图1中各电路元件接成串联电路。

2．把图2中各电路元件接成并联电路（电键接在干路上）。

3．把图3中各电路元件接成串联电路。

4．用铅笔画线作导线，按照图6所示电路图，把图7所示实物图连接起来。

5.现有电源一个、开关一个、灯泡一个、导线若干、发光二极管一个、声控开关一个，请你设计一个电路，要求：当开关闭合时发光二极管发光，并且灯泡在声控开关作用下可亮、可灭；当开关断开时，发光二极管仍发光，但是不论声控开关怎样作用灯泡不能发光.画出电路图.7、根据图(a)电路图，在图 (b)中画出对应实物连接图．8、将以下右边电路元件按左边电路图连接成实物图． (要求导线不交叉)9、根据以下实物图，在右边画出相应电路图．10、如图所示，要求、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．电流和电流表使用第四章电流和电流表使用练习1、如图所示，当开关S1闭合，S2断开时，电流表A示数为0.24 A，则通过灯L1电流是，通过灯L2电流是；当S1和S2都闭合时，电流表示数为0.56 A，则此时通过灯L1电流为，通过灯L2电流为。

人教版初中物理九年级物理第十六章《串、并联电路中电压的规律》练习题学校：题号一二三四总分得分评卷人得分一、选择题1．在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为A．4.8V，1.2VB．6V，1.2VC．1.2V，6V D．1.2V，4.8V.2．两个小电泡L1和L2，L1的阻值为R ，L2的阻值为2R ，它们串联起来接入电路中。

如果L1两端的电压为4V ，那么L2两端的电压为（）A 8VB 6VC 4VD 2V.3．某同学用电压表测小灯泡的电压。

当闭合电路开关时，发现电压表指针指在如图所示的位置，这说明（）A．电压表的量程选得太小了，应选15 V的量程B．电压表的正、负接线柱接反了C．这纯属偶然，只需断开开关，再重新闭合开关，电压表就会正常工作D．这是电压表与灯泡串联连接所造成的。

4．如图所示的电路，闭合开关S后，电灯L1、L2都不发光，且两电表的指针都不动.现将两电灯的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表的指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是（）A．电流表内部接线断了B．灯L1灯丝断了C．灯L2灯丝断了D．电流表和两个电灯都坏.5．如图所示，电源电压保持不变，当只闭合S2时，电压表的示数为3V，当只闭合S1时，电压表的示数为4.5V，则此时L1、L2两端的电压分别是（）A．3V和7.5V B．1.5V和4.5V C．3V和1.5V D．1.5V和3V6．小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小.7．小红同学在做“探究串联电路电压的规律”的实验时，连好了如图所示的电路，接通开关后发现L1正常发光，L2只能微弱发光，对产生这一现象的原因分析，你认为合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小评卷人得分二、填空题8．如图甲所示电路中，电压表测量的是（选填“L1”或“L2”两端的电压，电压表的示数如图乙所示，若电源电压为6V，则灯L1两端电压为 V。

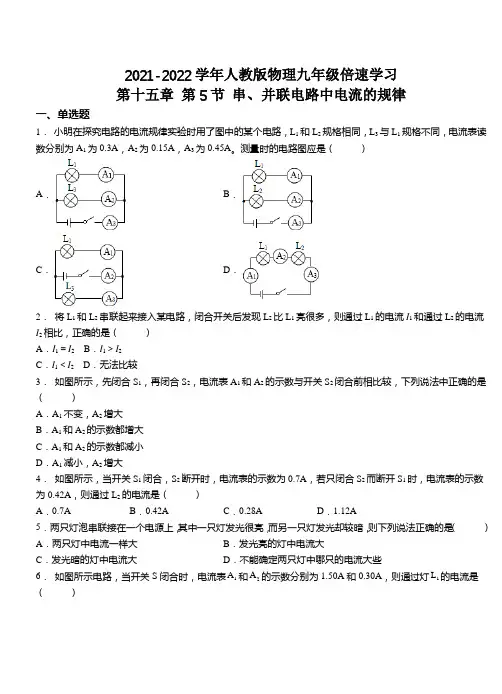

人教版九年级物理上册第15章《电流和电路》第5节串、并联电路中电流的规律（同步练习）题型选择题填空题作图题实验题计算题总计题数20 10 0 5 5 401．如图所示的电路图，闭合开关S后，电路正常工作，下列关于A、B、C三处电流的大小关系正确的是（）A．IA ＝IB＝ICB．IA ＜IB＜ICC．IA ＞IB＞ICD．IA ＝IB＞IC【答案】A【解析】解：由电路图可知，两灯泡串联，A、B、C是串联电路中的三个点，因为串联电路中各处的电流相等，所以A、B、C三处的电流相等，即IA ＝IB＝IC，故A正确，BCD错误。

故选：A。

2．如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（）A．IA ＞IB＞ICB．IA ＜IB＜ICC．IA ＝IB＝ICD．IA ＝IC＞IB【答案】C【解析】解：由电路图可知，两灯泡串联，A、B、C是串联电路中的三个点，因为串联电路中各处的电流相等，所以A、B、C三处的电流相等，即IA ＝IB＝IC。

故选：C。

3．在如图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，则下列叙述正确的是（）A．通过A的电流比通过B的电流小B．通过A的电流比通过B的电流大C．通过A的电流和通过B的电流相同D．无法比较通过A、B电流的大小【答案】C【解析】解：因两电阻串联，串联电路中，电流处处相等，故通过A的电流和通过B的电流相同。

故选：C。

4．在如图所示电路中，L1与L2是两个不同规格的小灯泡，闭合开关后，用电流表分别测出通过a、b、c、d四处电流的大小，下列电流关系正确的是（）A．Ia ＝IbB．Ia ＝IcC．Ia ＝IdD．Ib ＝Ic【答案】C【解析】解：根据电路图可知，两灯并联，Ia 、Id为干路电流，Ib、Ic是两条支路的电流；AB、因并联电路中干路电流等于各支路电流之和，所以可得Ia ＝Ib+Ic，则Ia＞Ib，I a ＞Ic，故AB错误；C、由于a、d两点都在干路上，则Ia ＝Id，故C正确；D、由于两个小灯泡的规格不同（即电阻不同），则根据并联电路中各支路两端的电压相等和欧姆定律可得：Ib ≠Ic；故D错误。

人教版九年级物理第十六章第2节《串、并联电路中电压的规律》课时练习题（含答案）一、单选题1．图所示的电路中，电阻阻值R1<R2。

开关S闭合后，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2。

下列判断正确的是（）A．U1>U2B．U1<U2C．I1>I2D．I1=I22．如图，电源电压不变。

闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。

排除故障后，滑动变阻器的滑片P向左移动，下列分析正确的是（）A．灯泡不亮是因为滑动变阻器阻值过大B．灯泡不亮是因为灯泡短路C．排除故障后，滑片P向左移动，灯泡变暗D．排除故障后，滑片P向左移动，电流表和电压表示数均变大3．如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（）A．电阻R1断路B．电阻R1短路C．滑动变阻器R断路D．滑动变阻器R短路4．如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（）A．1L短路B．1L断路C．2L短路D．2L断路5．在探究串联电路电压特点时，某同学设计的电路如图所示。

对于下列实验过程中出现的现象及分析正确的是（）A．开关闭合后，如果灯泡L2不亮、L1亮，一定是L2灯丝断了B．如果只有灯泡L1开路，则开关闭合后电压表示数一定为零C．如果只有灯泡L2开路，则开关闭合后电压表示数一定为零D．开关闭合后，如果电压表示数为零，灯泡L2一定不发光二、填空题6．如图甲所示，仅闭合开关S1，电压表示数如图乙；闭合S1、S2，两电流表的指针均如图丙所示。

当S1、S2都闭合时，通过L1的电流为______A，灯L1两端的电压为______V；当仅闭合S1时，电流表A1的示数为______A。

7．某兴趣小组同学按图甲电路做测量电压的实验，闭合开关，两只电压表指针均指在图所示的位置，则电源电压为______V，L1的电压为______V，L2的电压为______V。

沪科版物理第十四章了解电路第三节连接串联电路和并联电路精选练习考点一、串联和并联1. （2017•太原）在下图所示的四个电路图中，开关S闭合后，三个灯泡是并联的是（）【答案】D【解析】选项A三个灯泡串联，选项B混联L1、L2串联，再和L3并联；选项C也是混联L1、L3并联再和L2串联；选项D正确。

2.（2017•贺州）如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则（）A．L1不能发光，L2能发光B．L1能发光，L2不能发光C．L1、L2都能发光D．L1、L2都不能发光【答案】B【解析】闭合开关S1、S2，电路为L1的基本电路，L2被短路，故L1能发光，L2不能发光。

3.（2018•河北）如图所示的四个电路中，属于并联电路的是（）【答案】C【解析】A选项该电路的连接方式是两只灯泡串联后再与另一只灯泡并联，属于混联，不符合题意；B选项图中三盏灯泡是串联的，不符合题意；C选项三盏灯泡的两端分别连在一起，它们是并联在一起的，符合题意；D选项该电路图中的两只灯泡被一条电线短路，所以只有一盏灯泡连在电路中，不符合题意；故选C。

考点二、连接串联电路和并联电路4.（2017•枣阳市模拟）在如图所示的电路中，若想让灯泡和电动机同时工作，需要闭合开关；若同时闭合S1和S2，可以工作的用电器是。

【答案】S1；电动机【解析】开关S2起到对灯泡短路的作用，因此要想让灯泡工作，只需要闭合开关S1不能闭合开关S2；开关S1和S2都闭合时，电路发生局部短路，即灯泡短路，电流不再通过灯泡；故灯泡不发光，但电动机仍工作，故答案为：S1；电动机。

5.（2018•玉林二模）如图所示电路，要使灯泡L1和L2组成并联电路，应该（）A．只闭合S3 B．只闭合S2C．同时闭合S1和S2 D．同时闭合S1和S3【答案】D【解析】A、只闭合S3时电流只有一条路径，是L2的简单的电路，不合题意；B、只闭合S2时电流只有一条路径，电流依次流过L2、L1和开关S2，属串联电路，不合题意；C、同时闭合S1和S2时电流会不经用电器直接从电源正极流向负极，属电源短路，是错误的，不合题意；D、同时闭合S1和S3时电流有两条路径，分别流经灯泡L1和L2，属并联电路，符合题意,故选D。

初中物理《九年级》第十六章电压电阻-串、并联电路中电压的规律考试练习题姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分评卷人得分1、在图 a所示电路中，当闭合开关后，两个电压表指针偏转均为图 b所示，则电阻R1和R2两端的电压分别为（）A ． 4.8V 1.2VB ． 6V 1.2VC ． 1.2V 6VD ． 1.2V 4.8V知识点：串、并联电路中电压的规律【答案】A【详解】由电路图知，两个电阻串联在电路中，电压表 V1测电源电压， V2测电阻R2两端的电压，而两电压表指针偏转相同，据串联电路的电压特点知， V1所选的量程为 0~15V，对应的分度值为 0.5V，示数为 6V ， V2所选的量程为 0~3V，对应的分度值为 0.1V，示数为 1.2V，则R1两端的电压U1 =U -U2 =6V-1.2V=4.8V故 A符合题意， BCD不符合题意。

故选 A。

2、在如图所示的电路中，灯泡L 标有“6V 3W” 字样，电源电压及灯泡电阻均保持不变，滑动变阻器最大阻值为20Ω ，定值电阻R0＝10Ω ．当 S 、 S1都闭合，滑片P 移动到最左端时，灯泡 L 正常发光，则（）A ．此时电流表的示数为 0.5AB ．电源电压为 12VC ．此时电路消耗的总功率为 6.6WD ．若 S 闭合、 S1断开，且滑片P 移动到中点时电流表的示数为 0.2A知识点：串、并联电路中电压的规律【答案】C【详解】ABC ．当 S 、 S1都闭合，滑片P 移动到最左端时，R0与L 并联，电流表测干路电流。

由于灯泡 L 正常发光时，则PL＝P 额＝3W电源电压U＝UL＝U 额＝6V通过灯泡的电流IL ==0.5A通过R0的电流I0 ==0.6A则电流表示数为I＝IL +I0＝0.5A+0.6A ＝ 1.1A总功率P＝UI＝6V×1.1A ＝ 6.6W故AB 错误， C 正确；D ．若 S 闭合、 S1断开时，R0与R串联，当滑片P 移动到中点，则：滑动变阻器连入电路的电阻R ′=R =×20Ω ＝10Ω总电阻R 总＝R0 +R ′ ＝10Ω+10Ω ＝20Ω电流表的示数I ==0.3A故D 错误。
