奔驰轿车行驶电子稳定程序(ESP)控制系统的结构与维修 汽车检测与维修毕业论文

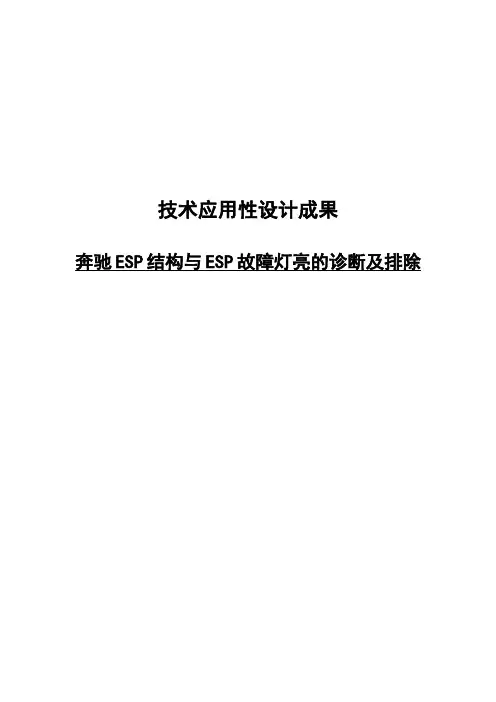

技术应用性设计成果奔驰ESP结构与ESP故障灯亮的诊断及排除目录奔驰ESP系统的结构与ESP故障灯亮的诊断及排除 (2)1、引言 (2)2、ESP (3)2.1、ESP的功能组成 (3)2.2、ESP 各电子部件的主要功用 (3)2.3、汽车ESP 系统的功能及工作原理 (4)2.4、ESP灯常亮故障常见原因分析 (6)3、ESP故障诊断任务分析 (6)3.1、故障现象 (7)3.2、ESP灯常亮故障诊断步骤图 (7)3.3、故障排除 (9)4、总结 (9)参考文献 (10)奔驰ESP系统的结构与ESP故障灯亮的诊断及排除胡明基指导教师：骆美富、翁建飞指导师傅：高宜瑞[摘要]ESP是汽车电子稳定程序 (Electronic Stability Program)的简写，由德国博世公司(BOSCH)和梅赛德斯-奔驰(MERCEDES—BENZ)公司联合研制。

能够在几毫秒的时间内，识别出汽车不稳定的行驶趋势特别是驾驶员在转向时经常出现“过度转向”或“转向不足”的操作。

本文主要介绍奔驰ESP系统的结构与ESP故障灯亮的诊断方案。

[关键词]ESP 过度转向转向力不足诊断1.引言ESP称得上是当前汽车防滑装置的最高级形式。

它是一个稳定的控制系统,能在危险时刻或车辆失去控制的瞬间，协助驾驶员操控，使车辆保持行驶稳定。

ESP系统由控制单元及转向传感器（监测方向盘得转向角度）、车轮传感器（监测各个车轮的速度转动）、侧滑传感器（监测车体绕垂直轴线转动的状态）、横向加速度传感器转弯时的离心力）等组成。

它能够一方面根据方向盘得转角和车轮的速度，时刻监控驾驶员意图，另一方面通过测量加速度侧摆偏转率确定当前汽车的行驶状态。

时时刻刻对这两方面进行比较分析，如发现异常，立即作出反应，从而迅速而有效的控制车辆。

2．ESP2.1 ESP Function (功能组成)奔驰ESP（Electronic Stability Program)车身电子稳定系统，通过监测四轮车速、横加加速、旋转加速及方向盘角度信号，执行在行驶及刹车过程中自动调节分配刹车力，并改变发动机力及变速箱换档，达到车身安全、稳定功能。

汽车电子稳定系统维修：故障和校准方法汽车电子稳定系统（Electronic Stability Control，简称ESC）是一种用于提高车辆稳定性和安全性的关键系统。

它通过感知车辆状态变化，并自动调整制动力和动力输出，以确保车辆保持稳定。

然而，由于各种原因，ESC系统可能会发生故障，需要进行维修和校准。

下面将详细介绍汽车ESC系统维修的故障和校准方法。

一、故障排除步骤1. 检查车辆故障灯：当ESC系统发生故障时，车辆的仪表盘上会出现黄色的故障灯。

首先，驾驶人应当检查该故障灯是否点亮，若点亮则表示ESC系统发生故障。

2. 使用OBD诊断工具：连上车辆的OBD诊断接口，并使用OBD诊断工具进行故障码读取。

ESC系统的故障码能够精确定位出具体的故障原因，为后续维修提供有力的依据。

3. 检查传感器：ESC系统依赖于车辆的各种传感器来感知车辆的动态状态。

在故障排除过程中，需仔细检查并测试传感器的工作状态，包括转向传感器、转速传感器、加速度传感器等。

如果发现传感器损坏或失灵，则需要更换。

4. 检查制动系统：ESC系统与制动系统紧密相关，因此在故障排除过程中需要仔细检查制动系统的工作状态。

包括制动盘、制动片、制动液等。

如果发现制动系统存在故障，则需要修复或更换相应的部件。

5. 检查车轮轮胎：轮胎的状况也会对ESC系统的工作产生影响。

因此，在进行故障排除时，需要检查车轮轮胎的胎压、轮毂是否松动、轮胎磨损程度等。

如果发现轮胎存在问题，则需要进行调整或更换。

二、校准方法1. 重置系统：在故障维修完成后，需要对ESC系统进行重置。

具体操作步骤包括：将车辆停在平坦而安全的场地上，启动发动机，将车辆行驶至30公里/小时的速度，然后轻踩刹车来测试ESC系统的功能。

重置ESC系统能够帮助系统重新学习车辆的状态，并确保其正常工作。

2. 校准传感器：在维修过程中更换了传感器的情况下，需要对新传感器进行校准。

校准操作一般由专业的汽车维修人员完成，需要使用专用的校准仪器。

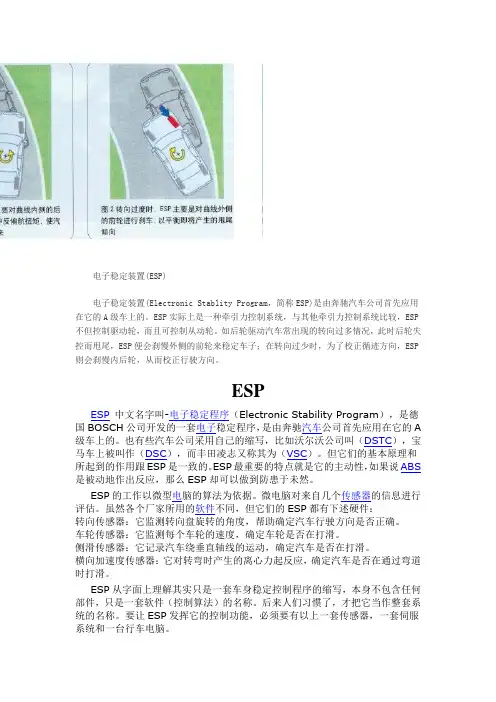

电子稳定装置(ESP)电子稳定装置(Electronic Stablity Program，简称ESP)是由奔驰汽车公司首先应用在它的A级车上的。

ESP实际上是一种牵引力控制系统，与其他牵引力控制系统比较，ESP 不但控制驱动轮，而且可控制从动轮。

如后轮驱动汽车常出现的转向过多情况，此时后轮失控而甩尾，ESP便会刹慢外侧的前轮来稳定车子；在转向过少时，为了校正循迹方向，ESP 则会刹慢内后轮，从而校正行驶方向。

ESPESP中文名字叫-电子稳定程序（Electronic Stability Program），是德国BOSCH公司开发的一套电子稳定程序，是由奔驰汽车公司首先应用在它的A 级车上的。

也有些汽车公司采用自己的缩写，比如沃尔沃公司叫（DSTC），宝马车上被叫作（DSC），而丰田凌志又称其为（VSC）。

但它们的基本原理和所起到的作用跟ESP是一致的。

ESP最重要的特点就是它的主动性，如果说ABS 是被动地作出反应，那么ESP却可以做到防患于未然。

ESP的工作以微型电脑的算法为依据。

微电脑对来自几个传感器的信息进行评估。

虽然各个厂家所用的软件不同，但它们的ESP都有下述硬件：转向传感器：它监测转向盘旋转的角度，帮助确定汽车行驶方向是否正确。

车轮传感器：它监测每个车轮的速度，确定车轮是否在打滑。

侧滑传感器：它记录汽车绕垂直轴线的运动，确定汽车是否在打滑。

横向加速度传感器：它对转弯时产生的离心力起反应，确定汽车是否在通过弯道时打滑。

ESP从字面上理解其实只是一套车身稳定控制程序的缩写，本身不包含任何部件，只是一套软件（控制算法）的名称。

后来人们习惯了，才把它当作整套系统的名称。

要让ESP发挥它的控制功能，必须要有以上一套传感器，一套伺服系统和一台行车电脑。

要了解ESP对车身稳定性的影响，首先我们要来了解影响汽车行使稳定性的因素。

开过车的人都能体会，车辆在转弯时，车身会向转弯的反方向发生侧倾。

如果转向角度越大，侧倾就越厉害，如果车速加快，侧倾也会随之加大。

汽车电子稳定程序（ESP）的原理与调节随着汽车工业的不断发展，汽车电子系统也得到了迅猛的发展。

汽车电子稳定程序（ESP）作为一种先进的汽车安全控制系统，被广泛应用于现代汽车中。

本文将介绍ESP的工作原理以及调节方法。

一、ESP的原理ESP系统采用了多个传感器，如陀螺仪、方向盘传感器、车速传感器等，以监控车辆行驶状态和驾驶员的操作。

当系统探测到车辆出现可能导致失控的情况时，ESP系统会通过电子控制单元（ECU）对刹车系统进行控制，有效减少车辆的滑动、侧滑和悬挂摇摆等情况。

ESP系统主要基于两个核心原理：车辆动力学和刹车力矩分配。

1. 车辆动力学原理车辆动力学原理是ESP系统最基本的原理之一。

该原理通过传感器监测车辆的侧偏角、滚转角等参数，以实时掌握车辆的状态。

当车辆发生侧滑或滚动时，ESP系统通过控制刹车来实现对车辆的稳定控制。

2. 刹车力矩分配原理ESP系统利用车辆动力学原理，通过刹车力矩的分配来实现对车辆的稳定。

基于传感器的反馈信息，ESP系统可以感知到每个车轮的速度差异，并根据差异大小和方向，通过调节每个车轮的刹车力矩来消除车辆的侧滑和滑动。

二、ESP的调节方法ESP系统的调节对于确保系统的准确性和性能至关重要。

通过合理的调节，ESP系统能够更好地适应各种路况和驾驶风格。

以下是ESP 系统的常见调节方法：1. 系统灵敏度调节系统灵敏度调节是根据驾驶员的需求来调整ESP系统的响应速度和干预水平。

一般来说，ESP系统的响应速度越快，干预水平越高，车辆的安全性就越高。

但是，过于敏感的系统可能会导致过多的干预，影响驾驶员的操控感受。

因此，根据不同的驾驶环境和驾驶风格，可以调整ESP系统的灵敏度，以平衡安全性和驾驶的舒适性。

2. 刹车力矩分配调节通过调节刹车力矩分配，可以实现对车辆侧滑和滑动的控制。

根据车辆的情况和驾驶者的需求，ESP系统可以主动调整每个车轮的刹车力矩，以保持车辆的稳定性。

一般来说，当车辆发生侧滑或失控时，ESP系统会增加受控轮的刹车力矩，减少侧滑或滑动的发生。

汽车电子稳定程序的故障诊断与修复在现代汽车技术中，电子稳定程序（Electronic Stability Program，简称 ESP）已经成为一项至关重要的安全配置。

它能够在车辆行驶过程中，通过对车辆的制动、动力输出等进行干预，有效地防止车辆失控，提高行驶的稳定性和安全性。

然而，就像任何复杂的电子系统一样，ESP 也可能会出现故障。

当故障发生时，及时准确的诊断和有效的修复就显得尤为重要。

ESP 系统通常由多个传感器、控制单元和执行器组成。

传感器负责收集车辆的行驶状态信息，如车速、车轮转速、转向角度、横向加速度等。

控制单元则根据这些信息进行计算和分析，判断车辆是否处于不稳定状态，并在需要时向执行器发出指令，执行器如制动系统等会相应地进行动作，以调整车辆的行驶姿态。

当 ESP 系统出现故障时，车辆仪表盘上的故障指示灯通常会亮起，提示驾驶员系统存在问题。

此时，我们可以通过专业的诊断设备，如汽车故障诊断仪，来读取系统存储的故障码。

故障码能够为我们提供有关故障类型和位置的初步线索。

常见的 ESP 故障原因包括传感器故障、线路问题、控制单元故障以及执行器故障等。

传感器故障是比较常见的情况之一。

例如，车轮转速传感器如果出现故障，可能会导致系统无法准确获取车轮的转速信息，从而影响对车辆行驶状态的判断。

这种情况下，可能需要检查传感器的连接线路是否正常，传感器本身是否损坏。

如果是传感器损坏，一般需要更换新的传感器。

线路问题也是导致 ESP 故障的一个重要因素。

车辆在长期使用过程中，线路可能会因为磨损、老化、短路或断路等原因出现故障。

通过对线路进行仔细的检查和测试，可以确定线路是否存在问题。

对于损坏的线路，需要进行修复或更换。

控制单元故障相对来说较为复杂。

控制单元如果出现软件故障，可能需要进行重新编程或升级；如果是硬件故障，可能就需要更换控制单元。

但在更换控制单元之前，需要确保其他相关部件没有问题，以免造成不必要的浪费。

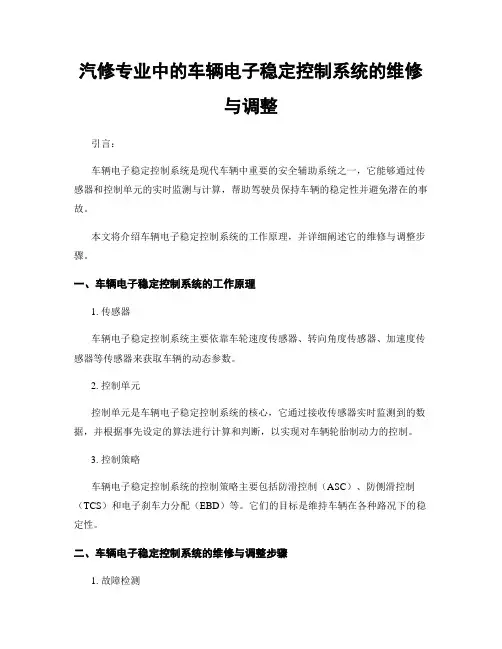

汽修专业中的车辆电子稳定控制系统的维修与调整引言：车辆电子稳定控制系统是现代车辆中重要的安全辅助系统之一，它能够通过传感器和控制单元的实时监测与计算，帮助驾驶员保持车辆的稳定性并避免潜在的事故。

本文将介绍车辆电子稳定控制系统的工作原理，并详细阐述它的维修与调整步骤。

一、车辆电子稳定控制系统的工作原理1. 传感器车辆电子稳定控制系统主要依靠车轮速度传感器、转向角度传感器、加速度传感器等传感器来获取车辆的动态参数。

2. 控制单元控制单元是车辆电子稳定控制系统的核心，它通过接收传感器实时监测到的数据，并根据事先设定的算法进行计算和判断，以实现对车辆轮胎制动力的控制。

3. 控制策略车辆电子稳定控制系统的控制策略主要包括防滑控制（ASC）、防侧滑控制（TCS）和电子刹车力分配（EBD）等。

它们的目标是维持车辆在各种路况下的稳定性。

二、车辆电子稳定控制系统的维修与调整步骤1. 故障检测当车辆电子稳定控制系统出现故障时，驾驶员可以通过仪表盘上的故障指示灯来判断是否需要进行维修。

同时，使用诊断工具对系统进行全面的检测是必要的。

2. 传感器检查在维修车辆电子稳定控制系统时，首先需要对传感器进行检查。

检查包括但不限于传感器的连接状态、传感器线路是否短路或断路等情况，确保传感器能够正常工作。

3. 控制单元检查控制单元是车辆电子稳定控制系统的核心，因此需要对其进行检查。

检查包括但不限于控制单元的连接状态、控制单元内部的电路是否损坏等情况。

4. 调整控制算法在一些特殊情况下，可能需要对车辆电子稳定控制系统的控制算法进行调整。

这需要借助专业的诊断工具和技术知识，对控制单元中的软件进行修改。

5. 系统重置在维修和调整工作完成后，需要对车辆电子稳定控制系统进行重置。

重置的具体步骤根据不同车型可能会有所差异，可以参考车辆制造商提供的相关信息。

结论：车辆电子稳定控制系统在现代汽车中发挥着重要的安全作用，了解其工作原理并掌握维修与调整步骤对于维护车辆安全具有重要意义。

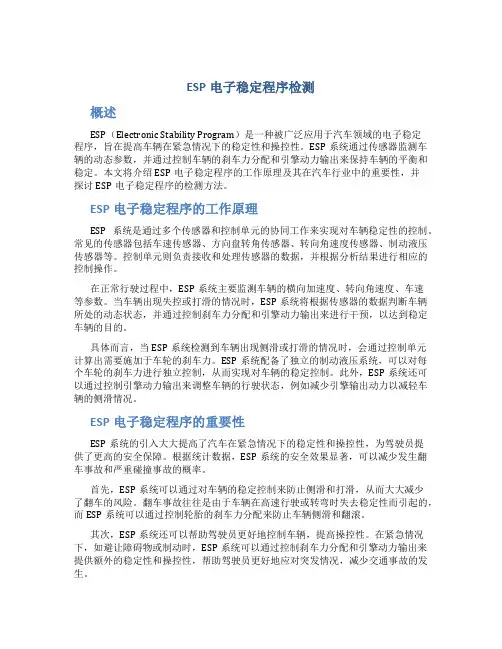

ESP电子稳定程序检测概述ESP（Electronic Stability Program）是一种被广泛应用于汽车领域的电子稳定程序，旨在提高车辆在紧急情况下的稳定性和操控性。

ESP系统通过传感器监测车辆的动态参数，并通过控制车辆的刹车力分配和引擎动力输出来保持车辆的平衡和稳定。

本文将介绍ESP电子稳定程序的工作原理及其在汽车行业中的重要性，并探讨ESP电子稳定程序的检测方法。

ESP电子稳定程序的工作原理ESP系统是通过多个传感器和控制单元的协同工作来实现对车辆稳定性的控制。

常见的传感器包括车速传感器、方向盘转角传感器、转向角速度传感器、制动液压传感器等。

控制单元则负责接收和处理传感器的数据，并根据分析结果进行相应的控制操作。

在正常行驶过程中，ESP系统主要监测车辆的横向加速度、转向角速度、车速等参数。

当车辆出现失控或打滑的情况时，ESP系统将根据传感器的数据判断车辆所处的动态状态，并通过控制刹车力分配和引擎动力输出来进行干预，以达到稳定车辆的目的。

具体而言，当ESP系统检测到车辆出现侧滑或打滑的情况时，会通过控制单元计算出需要施加于车轮的刹车力。

ESP系统配备了独立的制动液压系统，可以对每个车轮的刹车力进行独立控制，从而实现对车辆的稳定控制。

此外，ESP系统还可以通过控制引擎动力输出来调整车辆的行驶状态，例如减少引擎输出动力以减轻车辆的侧滑情况。

ESP电子稳定程序的重要性ESP系统的引入大大提高了汽车在紧急情况下的稳定性和操控性，为驾驶员提供了更高的安全保障。

根据统计数据，ESP系统的安全效果显著，可以减少发生翻车事故和严重碰撞事故的概率。

首先，ESP系统可以通过对车辆的稳定控制来防止侧滑和打滑，从而大大减少了翻车的风险。

翻车事故往往是由于车辆在高速行驶或转弯时失去稳定性而引起的，而ESP系统可以通过控制轮胎的刹车力分配来防止车辆侧滑和翻滚。

其次，ESP系统还可以帮助驾驶员更好地控制车辆，提高操控性。

子任务3电子稳定系统(ＥＳＰ)故障检修
一、资讯
1.ESP是的简称。

属于车辆的主动/被动安全，人们也可称之为动态驾驶控制系统。

ESP以
与。

为基础，增加传感器、传感器等信息，通过对车轮制动器和发动机动力的控制，实现对侧滑的纠正。

2.ESP电子稳定系统具有以下三个特点：、和。

3.ESP的组成包括传感器、ECU和执行器，其中传感器有、
、、。

二、计划与决策
请根据ESP故障诊断要求，确定所需要的检测仪器、工具，并对小组成员进行合理分工，制定详细的检查和更换计划。

1.需要的检测仪器、工具
2.小组成员分工
3.故障诊断与排除计划
三、实施
1.情境模拟，角色扮演客户与服务顾问，进行接车环节演练。

2.环车检查，记录车辆基本信息：
车辆品牌型号：
车辆VIN号码：
车辆行驶里程：
车辆外观检查记录
3.初步检查
1）使用专用解码器读取故障码
专用解码器型号为：
故障码为：有何含义：。

2）读取数据流并记录
4.识读电路图，并画出与ESP相关的电路图
5.查找维修手册制定维修计划
6.整理工位
收回翼子板布和前格栅布，关闭发动机舱盖；收回五件套，清洁车辆、清洁地面卫生，处理废弃物。

四．评价
知识评价 1. 现场问答题： （1）叙述ESP 的作用。

（2）描述ABS 、ASR 、ESP 的异同及相互之间的关系。

（3）简述ESP 的工作过程。

（2）试说ESP 可能出现故障的原因。

技能及素养评价。

车辆电子稳定程序控制系统ESP随着汽车工业的不断发展，安全性成为汽车技术的一个重要研究方向。

车辆电子稳定程序控制系统ESP（Electronic Stability Program）便是其中的重要一环，它可以从多个角度对车辆进行控制和调整，避免发生紧急状况，提升驾驶的安全性和舒适性。

在传统汽车中，汽车的操控主要依靠车辆驾驶员，如果驾驶员疏忽大意或者遇到紧急情况，车辆易发生侧滑、打滑等失控状况。

而ESP则能够根据车辆的动态数据及加速度传感器实时监控车辆运动状况，并通过车辆数据的分析、计算发现异常行为，以保证驾驶员的安全。

ESP的工作原理是检测车辆在行驶过程中的任何不正常状态以及监测车辆发生偏移的情况。

当ESP检测到车辆在行驶过程中出现越线、车身倾斜和打滑等异常情况时，系统会采取多种控制手段进行调整，例如降低发动机动力输出、刹车减速、降低转向力等，有效控制车辆的行驶状态，避免事故的发生。

ESP系统主要包括传感器、控制单元和执行机构三部分。

传感器主要包括横向加速度传感器、转向角度传感器、转向角速度传感器等，它们能够实时获取车辆的动态数据信号。

控制单元能够对传感器的信号进行分析、判断，敏锐发现车辆异常情况。

执行机构包括制动系统、电动方向盘等，并通过自动化控制方式，对车辆进行控制调节。

ESP系统通过实时监测和调整车辆的运行状况，能够大幅提升汽车行驶的安全性和驾驶的舒适性。

例如，当汽车行驶在多弯道路面上，ESP系统能够通过发动机控制、制动系统等多种手段，保证车辆行驶在正确的轨迹上，避免车辆侧滑，提升行驶的稳定性和安全性。

当车辆行驶在雨雪天气环境下，ESP系统能够通过自动调整制动力分配使车轮与地面之间摩擦力始终处于合适的状态，避免车辆打滑，确保行驶安全性。

总之，ESP系统是汽车电子技术中的一个重要组成部分，其在提升车辆操控稳定性、避免驾驶员在行驶过程中出现危险情况等方面作用重要。

随着数字化技术的不断提升和新能源车型的出现，ESP系统也将不断升级，更好地适应各种行驶环境，为驾驶者行车带来更加安全、舒适的体验。

本科生毕业论文题目:汽车电子稳定程序控制ESP系统学生XX:专业:班级:指导教师:2011年01月摘要汽车电子稳定系统或动态偏航稳定控制系统(Electronic Stability Program，ESP)是防抱死制动系统ABS、驱动防滑控制系统ASR、电子制动力分配系统EBD、牵引力控制系统TCS和主动车身横摆控制系统AYC(Active Yaw Contr01)等基本功能的组合，是一种汽车新型主动安全系统。

该系统是德国博世公司(BOSCH)和梅塞德斯一奔驰(MERCEDES—BENZ)公司联合开发的汽车底盘电子控制系统。

汽车电子稳定程序控制系统除了具有ABS和TCS的功能之外，更是一种智能的主动安全系统，它通过高度灵敏的传感器时刻监测车辆的行驶状态，并通过计算分析判定车辆行驶方向是否偏离驾驶员的操作意图，识别出危险情况，并提前裁决出可行的干预措施使车辆恢复到稳定行驶状态。

汽车电子稳定系统（ESP）能够纠正汽车的各种不稳定行驶状态，提高汽车线内行驶的稳定性，缩短在弯道或湿滑路面上紧急制动时的制动距离。

为了提高车辆的动力学性能，还可以在ESPⅡ转向功能的基础上继续引入诸如可调减震器、主动稳定性控制和可调弹簧等的电子底盘控制系统。

关键词：ESP 主动安全系统ABS 电子控制目录绪论 (1)第一章ESP电子稳定系统简介 (3)1.1ESP电子稳定系统概念 (3)1.2ESP的功能与组成 (3)1.3ESP工作原理与工作过程 (6)第二章汽车电子稳定系统分析 (9)2.1ESP系统的控制原理 (9)2.2ESP系统特点和性能 (9)2.3ESP系统的应用 (10)2.4ESP系统的可靠性 (11)2.5汽车底盘电子控制系统的发展 (11)2.6新一代ESP (12)第三章第二代汽车电子稳定程序ESPII (13)3.1ESPII的系统及组件 (13)3.2ESPⅡ转向控制功能 (14)3.3系统集成控制 (16)结束语 (18)参考文献 (19)致谢 (20)绪论20世纪80年代，日本铃木公司首次开发出电动助力转向系统(Electrical Power Steering，简称EPS)，在此之后，日本的大发汽车公司、三菱汽车公司及本田汽车公司均研制出适合各自车型的EPS。

本科生毕业论文题目:汽车电子稳定程序操纵ESP系统学生姓名:专业:班级:指导教师:2011年01月摘要汽车电子稳定系统或动态偏航稳定操纵系统(Electronic Stability Program，ESP)是防抱死制动系统ABS、驱动防滑操纵系统ASR、电子制动力分配系统EBD、牵引力操纵系统TCS和主动车身横摆操纵系统AYC(Active Yaw Contr01)等差不多功能的组合，是一种汽车新型主动安全系统。

该系统是德国博世公司(BOSCH)和梅塞德斯一奔驰(MERCEDES—BENZ)公司联合开发的汽车底盘电子操纵系统。

汽车电子稳定程序操纵系统除了具有ABS和TCS的功能之外，更是一种智能的主动安全系统，它通过高度灵敏的传感器时刻监测车辆的行驶状态，并通过计算分析判定车辆行驶方向是否偏离驾驶员的操作意图，识不出危险情况，并提早裁决出可行的干预措施使车辆恢复到稳定行驶状态。

汽车电子稳定系统（ESP）能够纠正汽车的各种不稳定行驶状态，提高汽车线内行驶的稳定性，缩短在弯道或湿滑路面上紧急制动时的制动距离。

为了提高车辆的动力学性能，还能够在ESPⅡ转向功能的基础上接着引入诸如可调减震器、主动稳定性操纵和可调弹簧等的电子底盘操纵系统。

关键词：ESP 主动安全系统 ABS 电子操纵目录绪论 (1)第一章 ESP电子稳定系统简介 (3)1.1ESP电子稳定系统概念 (3)1.2ESP的功能与组成 (3)1.3ESP工作原理与工作过程 (6)第二章汽车电子稳定系统分析 (9)2.1ESP系统的操纵原理 (9)2.2ESP系统特点和性能 (9)2.3ESP系统的应用 (10)2.4ESP系统的可靠性 (11)2.5汽车底盘电子操纵系统的进展 (11)2.6新一代ESP (12)第三章第二代汽车电子稳定程序ESPII (13)3.1ESPII的系统及组件 (13)3.2ESPⅡ转向操纵功能 (14)3.3系统集成操纵 (16)结束语 (18)参考文献 (19)致谢 (20)绪论20世纪80年代，日本铃木公司首次开发出电动助力转向系统(Electrical Power Steering，简称EPS)，在此之后，日本的大发汽车公司、三菱汽车公司及本田汽车公司均研制出适合各自车型的EPS。

详解ES，简称〞，中文译名“防死锁刹车系统〞。

该系统可在汽车制动情况下车轮即将锁死时，一秒内连续制动60至12021有点类似于机械式“点刹〞。

这样便可以有效防止紧急刹车时方向失控或车轮侧滑，同时由于车轮在刹车时不会被锁死，轮胎不在一个点上与地面发生摩擦，因而加大了摩擦力，使刹车效率到达90％以上。

s-System〞，即“扩展电子稳定制动系统〞，该系统同样是s-Assistant〞--HBA，即液压辅助制动。

此系统可在紧急停车时增加制动压力，当驾驶员踩下制动踏板时提供压力补充。

就是说当在驾驶员迅速踩下制动踏板时，系统会立即将制动力提升到最高程度，直到ASR、EDL、ASR的主要成效是驱动防滑；而HVV、EDL、LDE从某种意义上讲，它们称作是的“豪华配置〞，因为在目前大局部车型上的电子稳定系统中，这三种功能的存在状况依然凤毛麟角。

相对目前国内市场所销售的全部车型，并不是所有均装备了以上这种最新版本的系统，因此，我们在平时选购车辆时不仅要关注该车是否装有系统，还应更进一步了解其所匹配的系统功能是否足够强大。

除了功能方面的区别之外，不同版本的系统还在其他一些方面存有几点不同之处。

例如博世和版本系统，版本的系统其和EBD要相比照低版本反响更迅速，刹车距离也更短，从而能更加有效保证车辆在高速行驶中的制动平安。

另外，版不仅在版本根底上体型减小了30%，而且重量也减小25%，并进一步优化了整车的布置和性能。

与此同时，版的所有电子线束均隐藏在铝制壳体中，从而使其性能更稳定，使用寿命更长。

此外，更高版本的系统运算速度也更快〔CPU从8K-16K-48K甚至更高的128K〕，刹车频率也从每秒自动刹车从几次、十几次、二十几次，乃至现在最高每秒可以点刹150次。

因此，不同版本的系统，其相互之间的主要区别在于成效更加优化〔完善〕、稳定性更强、对车辆的平安保障也更全面，不过由于受到本钱限制原因，其售价也要相对高一些。

车辆电子稳定控制系统故障的排查和修复指南车辆电子稳定控制系统（Vehicle Electronic Stability Control System）是现代汽车中重要的安全装置之一，它通过感知车辆状态并自动调整制动力与动力分配，以保持车辆在弯道行驶、急加速或紧急制动等情况下的稳定性。

然而，由于多种原因，这一系统有时也会出现故障导致性能下降或无法正常工作。

本文将为您提供车辆电子稳定控制系统故障的排查和修复指南，帮助您快速准确地解决相关问题。

一、故障排查步骤故障排查的第一步是使用车辆诊断设备进行系统故障码的读取。

通过读取故障码，可以得到系统故障的具体信息，以便更好地进行问题定位。

通常，故障码会提供导致故障的传感器、执行器或其他部件的相关信息，例如传感器故障、电压异常或通信中断等。

在读取故障码时，需要确保诊断设备与车辆的通信正常，设备的软件和数据库也需要保持最新。

第二步是检查系统相关传感器和执行器的工作状态。

这些组件包括轮速传感器、转向角度传感器、制动压力传感器、节气门执行器等。

检查时需要仔细观察其外观是否受损，以及连接线是否完好。

同时，还需注意检查传感器和执行器的供电电压和地线是否正常，可以通过测量电压和电阻值来判断。

第三步是进行系统的实际工作状态检测。

在保证安全的情况下，驾驶车辆在不同路况和速度下进行测试，观察系统的响应和操作是否正常。

特别是在弯道行驶和紧急制动等情况下，需要注意感受车辆的稳定性和制动效果。

如果车辆在测试中出现异常，可以通过观察故障指示灯的闪烁模式、警告声音或故障码的记录来判断具体故障类型。

二、常见故障及解决方法1. 传感器故障：传感器是电子稳定控制系统中最常见的故障点之一。

例如，轮速传感器故障可能导致系统无法准确感知车辆的实际速度，从而影响系统的稳定性控制。

解决方法是检查传感器连接线路是否良好，清洁传感器表面的杂质，并确保传感器供电电压正常。

2. 通信中断：电子稳定控制系统中的传感器和执行器通过车辆网络进行通信，如果通信中断，系统将无法正常工作。

奔驰轿车电子智能化制动系统的结构与故障诊断《汽车维修与保养》/徐生明随着汽车制造技术的不断提高，奔驰轿车在良好路面上行驶的速度也越来越高，例如S420、S500、S600等车型最高车速可达250km/h，这势必对其制动系统提出了更严格的要求，传统的普通制动系统难以保证制动时的方向稳定性和良好的转向操纵能力。

因此，必须增加一些新的结构来满足这些要求。

如电子智能化系统、压差报警指示器、制动蹄片磨损指示器、阶梯式制动总泵等结构，这些装置与标准的制动系统一起用于提高轿车行驶的稳定性，改善在复杂道路条件下方向控制和缩短制动距离。

1.奔驰轿车电子智能化制动系统的结构及组成奔驰轿车制动系统相关的电子智能系统有"ABS"、"BAS"、"ASR"和"ESP"。

⑴. ABS系统"ABS"即制动防抱死系统，已成为奔驰轿车必备的装置。

奔驰轿车ABS系统的组成如图1所示，它由车轮速度传感器、ABS电脑、制动压力调节器、直流电机、油泵、储能器、报警灯以及点火开关、制动灯开关、继电器开关等组成。

ABS电脑接收车轮速度传感器等输入信号，计算出轮速、参考车速、车轮减速度（加速度）、滑移率，并进行判断车轮是否即将抱死，并输出控制指令，控制制动压力调节器中的电磁阀的电流大小，使制动总泵通向车轮分泵的制动油压处于增压或者保压状态，或者减压状态，反复循环控制，其升降率为10～20次/秒，将车轮的滑移率值保持在最佳滑移率15%～20%的范围内，以获得最好的制动效果。

奔驰轿车ABS系统工作原理如图2所示。

⑵. ASR系统"ASR"即加速防滑控制，是阻止汽车由于极度加速而使驱动轮打滑或突然转向。

当一个或两个驱动轮有打滑征兆时，ASR便会自动制动于打滑的车轮并且降低发动机过量的功率输出而使车辆稳定。

ABS和ASR都是通过控制作用于被控制车轮的力矩，而将车轮的滑移率控制在设定的理想范围之内，以提高车轮附着力的利用率，从而缩短汽车的制动距离或提高汽车的加速性能，改善汽车的行驶方向稳定性和转向操作能力。

奔驰轿车的行驶稳定性电子控制系统
王景祜;栾任之
【期刊名称】《汽车技术》
【年(卷),期】2000(000)003
【摘要】电子稳定程序(ESP)控制系统是一种在各种行驶条件下能提高车辆行驶稳定性的主动安全体系.ESP控制模块根据输入信号确定在当前行驶条件下,以下6种工作模式中的一种应被接通,即普通模式、ABS控制模式、ASR控制模式、MSR 控制模式、ESP控制模式及ESP切断模式.
【总页数】4页(P28-31)
【作者】王景祜;栾任之
【作者单位】上海东驰汽车维修有限公司;上海东驰汽车维修有限公司
【正文语种】中文
【中图分类】U46
【相关文献】
1.采用油压驱动电子控制系统提高发动机性能——电子控制系统 [J],
2.如何正确使用奔驰轿车（之三）：浅谈奔驰轿车故障的应急处理 [J], 冷俊华
3.转弯制动工况下某拖挂式房车行驶稳定性分析 [J], 张剑罡;徐希翼;许梁;张允明;苗立东
4.多路况下轮式装载机行驶稳定性研究 [J], 曹源文;陈作;赵江;张晓强;郑婷婷
5.考虑行驶稳定性的四轮转向车辆路径跟踪控制研究 [J], 石沛林;蒋军锡;侯建伟;梁明磊;郑辽东;赵玉帅
因版权原因，仅展示原文概要，查看原文内容请购买。

本论文阐述了奔驰S350电子稳定系统（ESP）的控制结构基本工作原理，以及在车辆上的具体安装位置，阐述了各组成部件的基本功能，及其常用检测、维修方法。

关键词：奔驰S350 电子稳定系统结构维修ESP是Electronic stability program 英文的缩写，中文译为电子稳定程序，由德国博世（BOSCH）和梅赛德斯—奔驰（MERCEDES —BENZ）公司联合研制。

不同公司有不同的称谓，BMW称其为DSC，丰田称其为VSC，但原理和作用基本相同。

这一种系统是在制动防抱死系统（ABS）、电子制动力分配系统（EBD）和牵引力控制系统（ASR/TCS）上发展起来的，也是它们功能的扩展。

ESP系统由控制单元、转向传感器（监测方向盘的转动角度）、车轮转速传感器（监测各个车轮的速度转动）、横摆角速度传感器（监测汽车绕垂直轴线的转动）、侧向加速度传感器（监测汽车转弯时的离心力）等组成。

有ESP与只有ABS及ASR的汽车，他们的差别在于ABS及ASR只能对车辆的失控被动地做出反映，而ESP则能够主动探测和分析车况，及时对制动器、发动机、变速器进行干预，从而纠正错误的驾驶。

汽车电子稳定性控制系统ESP与ABS和ASR系统的区别如表所示，从表中可以看出，汽车电子稳定装置需要更多的传感器，并且对执行机构的要求很高，其功能也是ABS/ASR无法比拟的。

可以说ESP 系统的出现，极大地改善了汽车在过程中的安全性和操作性。

也可以说ESP绝对是车辆主动安全系统的终极。

目前能生产ESP系统的主要有德国博士、日本电装、美国天合、韩国万都等少数几家公司。

其中博士占了较大份额。

目前欧洲新车装配率达到50%，中国只有5%，不过现在正在增加。

ESP在豪华车上成为标配，在中级上基本有，经济车上也开始出现了，例如奇瑞A3。

同时ESP也向商用车、工程车和公共汽车普及。

一、奔驰S350 ESP系统的结构组成1．1 电子控制单元ECU电子控制单元是ABS-TCS/ESP系统的呼叫中心，它与液压调节器集成在一起组成一个总成。
