10-2 焊接接头的力学性能(一)

焊接接头相关要求焊接接头是指将两个或多个金属材料通过焊接过程连接在一起的方法。

焊接接头在工业生产中广泛应用，如汽车制造、船舶建造、建筑结构等领域。

为确保焊接接头的质量和可靠性，有一些重要的要求需要遵守。

首先，焊接接头的材料选择是非常重要的。

要确保焊接材料与被焊件的材料具有足够的相容性，以确保焊接接头的连接强度和耐腐蚀性。

同时，也要考虑被焊件的使用环境条件，选择能够适应高温、低温、腐蚀等特殊环境的焊接材料。

其次，焊接接头的设计要满足强度要求。

焊接接头的设计应符合应力分布的要求，合理安排焊缝的形状和尺寸，确保焊接接头的承载能力和强度满足工程要求。

在设计时还需要考虑到焊接残余应力的问题，避免焊接接头出现破裂、变形等问题。

第三，焊接接头的准备工作也是非常关键的。

在进行焊接前，需要对被焊件进行表面处理，以去除油脂、氧化物、尘埃等杂质，保证焊接接头的质量和可靠性。

此外，还需要注意对焊接区域的预加热，保持适当的焊接温度，以提高焊接接头的质量。

第四，焊接接头的焊接工艺要合理选择。

合适的焊接方法和工艺参数的选择对于焊接接头的质量有着重要影响。

需要根据被焊件的材料、壁厚和焊接位置选择适当的焊接方法，如手工电弧焊、气体保护焊、电子束焊等，并合理调整焊接电流、电压、速度、保护气体用量等参数，以确保焊接接头的质量和可靠性。

最后，对于焊接接头的检测和验收也是非常重要的。

焊接接头的质量检测可以通过可视检查、无损检测等方法进行，以判断焊缝的质量、缺陷等情况。

验收时需要根据相关标准和规范对焊接接头进行评定，以确定焊接接头是否符合要求。

总之，焊接接头的质量和可靠性直接影响到焊接结构或零部件的使用寿命和安全性。

在进行焊接接头时，需注意材料选择、设计要求、准备工作、焊接工艺以及检测和验收等方面的要求，确保焊接接头的质量和可靠性。

只有这样，才能确保焊接接头在使用中能够发挥其应有的作用，提高焊接结构的安全性和可靠性。

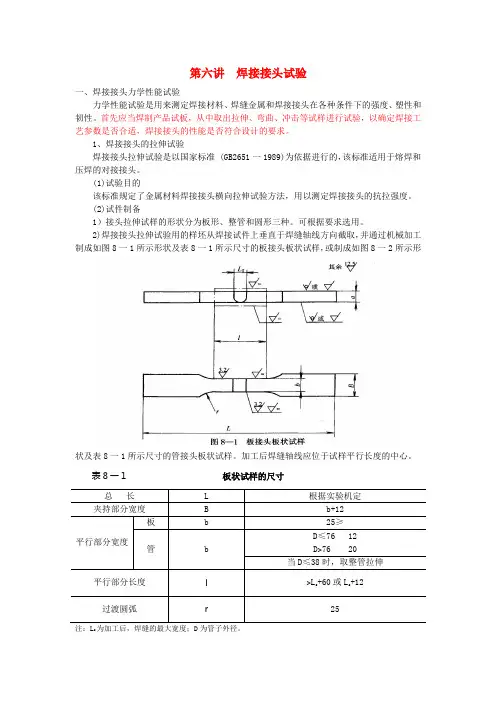

第六讲焊接接头试验一、焊接接头力学性能试验力学性能试验是用来测定焊接材料、焊缝金属和焊接接头在各种条件下的强度、塑性和韧性。

首先应当焊制产品试板，从中取出拉伸、弯曲、冲击等试样进行试验，以确定焊接工艺参数是否合适，焊接接头的性能是否符合设计的要求。

1、焊接接头的拉伸试验焊接接头拉伸试验是以国家标准 (GB2651一1989)为依据进行的，该标准适用于熔焊和压焊的对接接头。

(1)试验目的该标准规定了金属材料焊接接头横向拉伸试验方法，用以测定焊接接头的抗拉强度。

(2)试件制备1）接头拉伸试样的形状分为板形、整管和圆形三种。

可根据要求选用。

2)焊接接头拉伸试验用的样坯从焊接试件上垂直于焊缝轴线方向截取，并通过机械加工制成如图8一1所示形状及表8一1所示尺寸的板接头板状试样，或制成如图8一2所示形状及表8一1所示尺寸的管接头板状试样。

加工后焊缝轴线应位于试样平行长度的中心。

表8一1板状试样的尺寸总长L 根据实验机定夹持部分宽度 B b+12平行部分宽度板 b 25≥管 bD≤76 12D>76 20当D≤38时，取整管拉伸平行部分长度l >L s+60或L s+12 过渡圆弧r 25注：L s为加工后，焊缝的最大宽度；D为管子外径。

3）每个试样均应打有标记，以识别它在被截试件中的准确位置。

4) 试样应采用机械加工或磨削方法制备，要注意防止表面应变硬化或材料过热。

在受试长度下范围内，表面不应有横向刀痕或划痕。

5)若相关标准和产品技术条件无规定时，则试样表面应用机械方法去除焊缝余高，使其与母材原始表面齐平。

6)通常试样厚度仅应为焊接接头试件厚度。

如果试件厚度超过3Omm时，则可从接头不同厚度区取若干试样以取代接头全厚度的单个试样，但每个试样的厚度应不小于3Omm，且所取试样应覆盖接头的整个厚度 (见GB2649)。

在这种情况下，应当标明试样在焊接试件厚度中的位置。

7)对外径小于等于38mm的管接头，可取整管作拉伸试样，为使试验顺利进行，可制作塞头，以利夹持，如图8-3所示。

2022年焊工《焊工（高级）》安全生产模拟考试题（一）姓名:_____________ 年级:____________ 学号:______________1、（判断题）焊接接头力学性能试验只能测定焊接接头的强度、塑性和韧性。

A、正确B、错误正确答案：错误2、（判断题）在气焊时，当发生回火应该迅速关闭氧气瓶阀门，再关闭乙炔阀。

A、正确B、错误正确答案：错误3、（判断题）气焊左手法是指焊丝和焊炬都是从焊缝的右端向左端移动,焊丝在焊炬的前方，火焰指向焊件金属的待焊部分的操作方法。

A、正确B、错误正确答案：错误4、（判断题）奥氏体不锈钢焊条电弧焊应采用小线能量，小电流短弧快速焊，多层多道焊，焊条不摆动的窄道焊，多层多道焊时要控制焊道间温度，冷却到60℃左右再焊下一道。

A、正确B、错误正确答案：错误5、（判断题）在焊接过程中，为了获得优质而美观的焊缝,焊炬与焊丝应做均匀协调的摆动。

A、正确B、错误正确答案：错误6、（判断题）垂直固定管定位焊时，采用与焊接工件相应型号焊条进行定位焊，焊点长度为10~15mm，厚度为3~4mm，必须焊透且无缺陷。

A、正确B、错误正确答案：错误7、（判断题）影响焊接热循环的因素主要有焊接工艺参数、预热和层间温度、焊接方法、焊件厚度、接头型式和母材导热性能等。

A、正确正确答案：错误8、（判断题）管子水平固定位置向上焊接分两个半圆进行，分别从相当于“时钟12点”位置(平焊)起弧，相当于“时钟6点位置”(仰焊)收弧。

A、正确B、错误正确答案：错误9、（判断题）采用小线能量是防止气孔的措施之一。

A、正确B、错误正确答案：错误10、（判断题）质量管理是指确定质量方针、目标和职责，并通过质量体系中的质量策划、质量控制、质量保证和质量改进来使其实现的所有管理职能的全部活动。

A、正确B、错误正确答案：错误11、（判断题）从事焊接工作要求焊接人员工作认真负责，严于律己，吃苦耐劳。

A、正确B、错误正确答案：错误12、（判断题）牌号为CJ101的气焊熔剂的名称是不锈钢及耐热钢熔剂。

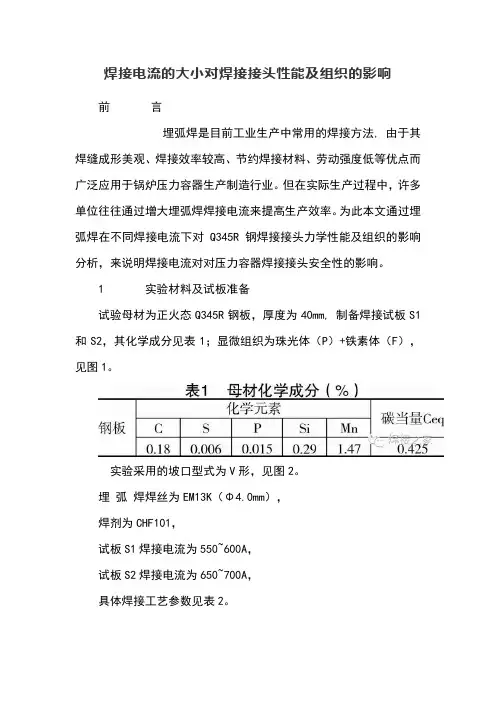

焊接电流的大小对焊接接头性能及组织的影响
前言
埋弧焊是目前工业生产中常用的焊接方法, 由于其焊缝成形美观、焊接效率较高、节约焊接材料、劳动强度低等优点而广泛应用于锅炉压力容器生产制造行业。

但在实际生产过程中，许多单位往往通过增大埋弧焊焊接电流来提高生产效率。

为此本文通过埋弧焊在不同焊接电流下对Q345R 钢焊接接头力学性能及组织的影响分析，来说明焊接电流对对压力容器焊接接头安全性的影响。

1 实验材料及试板准备
试验母材为正火态Q345R钢板，厚度为40mm, 制备焊接试板S1和S2，其化学成分见表1；显微组织为珠光体（P）+铁素体（F），见图1。

实验采用的坡口型式为V形，见图2。

埋弧焊焊丝为EM13K（Φ4.0mm），
焊剂为CHF101，
试板S1焊接电流为550~600A，
试板S2焊接电流为650~700A，
具体焊接工艺参数见表2。

反面采用碳弧气刨清根，清除未焊透等焊接缺陷，使用打磨机磨掉刨槽内外的渗碳及氧化层。

焊后热处理工艺为（610±10）℃×4hr，装炉温度≤400℃，升降温速度≤55℃/hr，试板随炉冷至400℃以下出炉空冷。

2 实验结果与分析
2.1 焊缝区化学成分检测
焊缝区化学成分按《GB/T4336-2002碳素钢和中低合金钢火花源原子发射光谱法分析方法》进行，焊缝金属化学成分检
测结果见表3。

〔说明〕钢筋分项工程是普通钢筋进场检验、钢筋加工、钢筋连接、钢筋安装等一系列技术工作和完成实体的总称。

钢筋分项工程所含的检验批可根据施工工序和验收的需要确定。

5 钢筋分项工程5.1 一般规定5.1.1浇筑混凝土之前，应进行钢筋隐蔽工程验收，隐蔽工程验收应包括下列主要内容：1 纵向受力钢筋的牌号、规格、数量、位置；2 钢筋的连接方式、接头位置、接头质量、接头面积百分率、搭接长度、锚固方式及锚固长度；3 箍筋、横向钢筋的牌号、规格、数量、间距，位置、箍筋弯钩的弯折角度及平直段长度；4 预埋件的规格、数量、位置。

〔说明〕钢筋隐蔽工程反映钢筋分项工程施工的综合质量，在浇筑混凝土之前验收是为了确保受力钢筋等的加工、连接、安装满足设计要求。

钢筋隐蔽工程验收可与钢筋分项工程验收同时进行。

钢筋验收时，首先检查钢筋牌号、规格、数量，再检查位置偏差，不允许钢筋间距累计正偏差后造成钢筋数量减少。

5.1.2钢筋、成型钢筋进场检验，当满足下列条件之一时，其检验批容量可扩大一倍：1 获得认证的钢筋、成型钢筋；2 同一厂家、同一牌号、同一规格的钢筋，连续三批均一次检验合格。

3 同一厂家、同一牌号、同一钢筋来源的成型钢筋，连续三批均一次检验合格…说明‟本条规定对于通过产品认证的钢筋及生产质量稳定的钢筋、成型钢筋，在进场检验时，可比常规检验批数量扩大一倍。

旨在鼓励使用通过产品认证的材料或选取质量稳定的生产厂家的产品。

5.2 材料主控项目5.2.1钢筋进场时，应按国家现行相关标准的规定抽取试件作屈服强度、抗拉强度、伸长率、弯曲性能和重量偏差检验，检验结果应符合相应标准的规定。

检查数量：按进场批次和产品的抽样检验方案确定。

检验方法：检查质量证明文件和抽样检验报告。

…说明‟钢筋的进场检验，应按照现行国家标准《钢筋混凝土用钢第1部分：热轧光圆钢筋》GB1499.1、《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB1499.2规定的组批规则、取样数量和方法进行检验，检验结果应符合上述标准的规定。

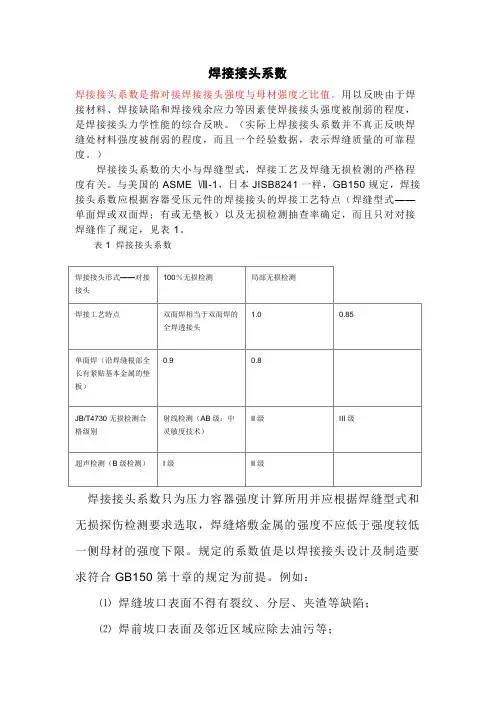

焊接接头系数焊接接头系数是指对接焊接接头强度与母材强度之比值。

用以反映由于焊接材料、焊接缺陷和焊接残余应力等因素使焊接接头强度被削弱的程度，是焊接接头力学性能的综合反映。

（实际上焊接接头系数并不真正反映焊缝处材料强度被削弱的程度，而且一个经验数据，表示焊缝质量的可靠程度。

）焊接接头系数的大小与焊缝型式，焊接工艺及焊缝无损检测的严格程度有关。

与美国的ASME Ⅷ-1，日本JISB8241一样，GB150规定，焊接接头系数应根据容器受压元件的焊接接头的焊接工艺特点（焊缝型式——单面焊或双面焊；有或无垫板）以及无损检测抽查率确定，而且只对对接焊缝作了规定，见表1。

表1 焊接接头系数焊接接头系数只为压力容器强度计算所用并应根据焊缝型式和无损探伤检测要求选取，焊缝熔敷金属的强度不应低于强度较低一侧母材的强度下限。

规定的系数值是以焊接接头设计及制造要求符合GB150第十章的规定为前提。

例如：⑴焊缝坡口表面不得有裂纹、分层、夹渣等缺陷；⑵焊前坡口表面及邻近区域应除去油污等；⑶. 控制焊缝对口错边量；⑷不等厚度钢板对接，板厚差超限，单、双面消薄；⑸任何A类焊接接头之间的距离应大于三倍名义厚度，且不小于100mm；⑹焊接接头余高的要求；⑺抗拉强度＞540MPa及Cr-Mo和奥氏体不锈钢制容器及焊缝系数为1的容器，其焊接接头表面不得有咬边；其它容器焊接接头表面咬边深度不得大于0.5mm，其连续长度不得大于100 mm，且两侧咬边总长不得超过该焊缝长度的10%；⑻限制焊接接头返修次数不得超过规定，并保证原有的抗腐蚀性能；⑼. 厚度超限应按规定进行热处理；⑽. 低温容器A类焊接接头如果采用垫板，焊后须去除，B 类焊接接头如受结构的限制，垫板可以不折除；⑾. 低温容器应按焊接工艺严格控制焊接线能量。

焊接接头系数φ是指对应焊接接头强度与母材强度之比值。

用以反映由于焊接材料、焊接缺陷和焊接残余应力等因素使焊接接头强度被削弱的程度，是焊接接头力学性能的综合反映。

2023年焊工（高级）备考押题2卷合壹（带答案）（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第一卷一.全能考点(共100题)1.【单选题】压力容器相邻的两筒节间的纵缝应错开，其焊缝中心线之间的外圆弧长一般应大于筒体厚度的3倍，且()。

A、不大于100cmB、不小于100cmC、不大于100mmD、不小于100mm参考答案：D2.【单选题】由于铝的熔点低，高温强度低，而且()因此焊接时容易产生塌陷。

A、溶解氢的能力强B、和氧的化学结合力很强C、低熔共晶较多D、熔化时没有显著的颜色变化参考答案：D3.【单选题】下列那些规定不属于移动式压力容器（铁路罐车除外）运输过程安全作业要求？（）A、按规定配备押运人员B、配备持移动式压力容器操作资格的作业人员C、运输过程中，任何操作阀门置于闭止状态D、充装冷冻液化气体介质的压力容器，装卸时间应根据路况确定参考答案：D4.【判断题】压力容器焊接时，应限制焊接材料中的硫、磷含量，并采用预热缓冷、焊后热处理等措施，防止冷裂纹的产生。

参考答案：×5.【单选题】铬黑T指示剂在不同的PH值中显示不同颜色，当PH值在8-11时显示的颜色是（）。

A、酒红色B、兰色C、紫红色参考答案：B6.【单选题】箱形梁的断面形状为封闭形，整体结构()，可以承受较大的外力。

A、强度高B、刚性大C、塑性好D、抗拉强参考答案：B7.【单选题】职业道德的意义很深远，但不包括()。

A、有利于推动社会主义精神文明建设B、有利于行业建设和发展C、有利于社会体制改革D、有利于个人的提高和发展参考答案：C8.【单选题】焊补铸铁时，采用加热减应区法的目的是为了()。

A、减小焊接应力，防止产生裂纹B、防止产生白口铸铁组织C、得到高强度的焊缝D、得到高塑性的焊缝参考答案：A9.【单选题】物质在氧气中燃烧发生的化学反应是()。

A、中和反应B、氧化反应C、还原反应D、氧化－还原反应参考答案：B10.【判断题】焊接照明行灯的电压不应超过42伏。

焊接检验概述焊接检验是对焊接工艺的验证过程，贯穿于整个焊接生产过程中。

在不同阶段，焊接检验的目的也各不相同。

焊前检验主要是检查技术文件是否完整齐全，原材料的质量是否可靠，焊接设备和焊工的资格是否符合要求，对预防焊接缺陷的产生具有重要意义。

焊接过程中的焊接检验，主要是对焊接工艺的执行进行检查，可以防止焊接缺陷的产生，若出现焊接缺陷，也可以及时分析缺陷产生的原因，采取一定的纠错方案，保证工件在制造过程中的质量。

焊后检验是为了保证所焊接的焊缝各项性能指标完全满足工件的设计要求。

因此焊接检验是保证焊接结构获得可靠的质量的重要手段之一。

一、焊接检验的分类在特种设备制造过程中，焊接检验应根据焊接生产的特点，严格按照相关的法律、法规、设计图样、技术标准和检验文件规定的要求进行检验。

图样规定了材料、焊缝位置、坡口形状和尺寸及焊缝的检验要求。

而技术标准规定了焊缝的质量评定方法和要求。

工艺规程、质量检验计划具体规定了检验方法和检验程序，还包括检查工程中的检验记录、不良品处理单、更改通知单，如图样更改、工艺更改、材料代用、追加或改变检验要求等所使用的书面通知。

订货合同包括了用户对产品焊接质量的要求，也应作为图样和技术文件的补充规定。

常用的焊接检验方法分非破坏性检验和破坏性检验两大类。

破坏性检验包括力学性能、化学分析、金相和焊接性试验;非破坏性检验包括外观检验、无损检验、耐压试验和泄漏试验等项目，其详细分类见表6~1 o二、焊接接头的破坏性检验(一)焊接接头力学性能试验1.焊接接头拉伸试验焊接接头的拉伸试验一般都采用横向试样。

当焊缝金属的强度超过母材金属，缩颈和破坏会发生在母材金属区。

若焊缝金属强度远低于母材，塑性应变集中在焊缝内发生，在这种情况下，局部应变测得的断后伸长率将比正常标距低。

所以横向焊接接头拉伸试验只可以评定接头的抗拉强度Rm (MPa),不能评定接头的屈服强度和断后伸长率。

焊接接头的拉伸试验还可发现断口处有无气孔、裂纹、夹渣或其他焊接缺陷。

焊接接头试验第六讲焊接接头试验⼀、焊接接头⼒学性能试验⼒学性能试验是⽤来测定焊接材料、焊缝⾦属和焊接接头在各种条件下的强度、塑性和韧性。

⾸先应当焊制产品试板，从中取出拉伸、弯曲、冲击等试样进⾏试验，以确定焊接⼯艺参数是否合适，焊接接头的性能是否符合设计的要求。

1、焊接接头的拉伸试验焊接接头拉伸试验是以国家标准 (GB2651⼀1989)为依据进⾏的，该标准适⽤于熔焊和压焊的对接接头。

(1)试验⽬的该标准规定了⾦属材料焊接接头横向拉伸试验⽅法，⽤以测定焊接接头的抗拉强度。

(2)试件制备1）接头拉伸试样的形状分为板形、整管和圆形三种。

可根据要求选⽤。

2)焊接接头拉伸试验⽤的样坯从焊接试件上垂直于焊缝轴线⽅向截取，并通过机械加⼯制成如图8⼀1所⽰形状及表8⼀1所⽰尺⼨的板接头板状试样，或制成如图8⼀2所⽰形状及表8⼀1所⽰尺⼨的管接头板状试样。

加⼯后焊缝轴线应位于试样平⾏长度的中⼼。

表8⼀1板状试样的尺⼨总长L 根据实验机定夹持部分宽度 B b+12平⾏部分宽度板 b 25≥管 bD≤76 12D>76 20当D≤38时，取整管拉伸平⾏部分长度l >L s+60或L s+12 过渡圆弧r 25注：L s为加⼯后，焊缝的最⼤宽度；D为管⼦外径。

3）每个试样均应打有标记，以识别它在被截试件中的准确位置。

4) 试样应采⽤机械加⼯或磨削⽅法制备，要注意防⽌表⾯应变硬化或材料过热。

在受试长度下范围内，表⾯不应有横向⼑痕或划痕。

5)若相关标准和产品技术条件⽆规定时，则试样表⾯应⽤机械⽅法去除焊缝余⾼，使其与母材原始表⾯齐平。

6)通常试样厚度仅应为焊接接头试件厚度。

如果试件厚度超过3Omm时，则可从接头不同厚度区取若⼲试样以取代接头全厚度的单个试样，但每个试样的厚度应不⼩于3Omm，且所取试样应覆盖接头的整个厚度 (见GB2649)。

在这种情况下，应当标明试样在焊接试件厚度中的位置。

7)对外径⼩于等于38mm的管接头，可取整管作拉伸试样，为使试验顺利进⾏，可制作塞头，以利夹持，如图8-3所⽰。

焊接接头强度匹配和焊缝韧性指标综述摘要：综述了焊接接头匹配的三种类型及其利弊。

指出了对于强度较低的钢种，采用等强或超强匹配都是可以的，但对于高强度钢，超强匹配是不利的，等强匹配是可取的，若焊缝韧性明显降低，则采用低强匹配更为有利，它可以获得更大的韧性储备，改善抗断裂性能。

关于焊缝韧性指标，根据使用的情况不同也有所不同。

1 焊接接头的强度匹配长期以来，焊接结构的传统设计原则基本上是强度设计。

在实际的焊接结构中，焊缝与母材在强度上的配合关系有三种：焊缝强度等于母材（等强匹配），焊缝强度超出母材（超强匹配，也叫高强匹配）及焊缝强度低于母材（低强匹配）。

从结构的安全可靠性考虑，一般都要求焊缝强度至少与母材强度相等，即所谓“等强”设计原则。

但实际生产中，多数是按照熔敷金属强度来选择焊接材料，而熔敷金属强度并非是实际的焊缝强度。

熔敷金属不等同于焊缝金属，特别是低合金高强度钢用焊接材料，其焊缝金属的强度往往比熔敷金属的强度高出许多。

所以，就会出现名义“等强”而实际“超强”的结果。

超强匹配是否一定安全可靠，认识上并不一致，并且有所质疑。

九江长江大桥设计中就限制焊缝的“超强值”不大于98MPa；美国的学者Pellini则提出，为了达到保守的结构完整性目标，可采用在强度方面与母材相当的焊缝或比母材低137MPa的焊缝（即低强匹配）；根据日本学者佑藤邦彦等的研究结果，低强匹配也是可行的，并已在工程上得到应用。

但张玉凤等人的研究指出〔3〕，超强匹配应该是有利的。

显然，涉及焊接结构安全可靠的有关焊缝强度匹配的设计原则，还缺乏充分的理论和实践的依据，未有统一的认识。

为了确定焊接接头更合理的设计原则和为正确选用焊接材料提供依据，清华大学陈伯蠡教授等人承接了国家自然科学基金研究项目“高强钢焊缝强韧性匹配理论研究”。

课题的研究内容有：490MPa级低屈强比高强钢接头的断裂强度，690～780MPa级高屈强比高强钢接头的断裂强度，无缺口焊接接头的抗拉强度，深缺口试样缺口顶端的变形行为，焊接接头的NDT试验等。

第三章焊接接头组织与力学性能分析本章对不同焊接参数的接头试件，分别进行了拉伸、冲击、弯曲、硬度以及金相组织分析试验，通过接头的各项力学性能指标、组织和硬度，来研究不同焊接工艺对低温钢06Cr19Ni10与16MnDR的焊缝组织性能的影响，从中选择最优的焊接工艺。

3.1力学性能按照表2-7和表2-8提供的焊接工艺，焊制不同坡口和不同焊接参数条件下的异种钢接头，制备标准试样并按要求进行了拉伸、冲击及弯曲试验。

3.1.1拉伸试验结果及分析在WE-1000液压式万能试验机上对不同焊接接头分别作拉伸试验，每组焊接参数制备2个试样，共3组。

试验结果见表3-1。

表3-1 焊接接头拉伸试验参数试样编号试样厚度(mm)断裂载荷( kN )抗拉强度(Mpa)断裂部位和特征L1-A 16 175 545 断于焊缝L1-B 16 170 530 断于焊缝L2-A 16 172 540 断于焊缝L2-B 16 176 550 断于焊缝L3-A 16 168.0 525 断于焊缝L3-B 16 175.0 545 断于焊缝根据标准NBT 47014-2011拉伸试验合格指标，试验母材为两种金属材料时，每个试样的抗拉强度应不低于本标准规定的两种母材抗拉强度最低值中的较小值。

从试验结果看，不同焊接工艺下的焊接接头的抗拉强度基本上等同于两侧母材强度，且高于两种母材抗拉强度最低值中的较小值。

焊接的接头均满足关于拉伸试验的评定要求。

对比之下横位焊接中编号2的抗拉强度要略高于其他两组。

其焊接速度较快，虽然钝边略小，但焊接的坡口也较小，使其焊接时熔化的母材较少，因此熔合比相对其他组会较小。

这使其抗拉强度高的原因。

3.1.2 冲击试验结果及分析在JB-300B冲击试验机上对不同焊接接头分别进行冲击试验，每组焊接参数制备9个试样，在两侧热影响区和焊缝区各3个，共3组。

试验结果见表3-3。

表3-3 焊接接头的冲击试验参数试样编号试样尺寸（厚×宽×长）（mm）缺口类型缺口位置试验温度(℃) 冲击吸收功（J）C1-1-15×10×55 V型热影响区(不锈钢侧）-40℃C1-1-2C1-1-3C1-2-15×10×55 V型焊缝-40℃C1-2-2C1-2-3C1-3-15×10×55 V型热影响区（低温钢侧）-40℃C1-3-2 C1-3-3C2-1-15×10×55 V型热影响区(不锈钢侧）-40℃C2-1-2C2-1-3C2-2-15×10×55 V型焊缝-40℃C2-2-2C2-2-3C2-3-15×10×55 V型热影响区（低温钢侧）-40℃C2-3-2 C2-3-3C3-1-15×10×55 V型热影响区(不锈钢侧）-40℃C3-1-2C3-1-3C3-2-15×10×55 V型焊缝-40℃C3-2-2C3-2-3C3-3-15×10×55 V型热影响区（低温钢侧）-40℃C3-3-2C3-3-3根据标准NBT 47014-2011冲击试验合格指标，钢质焊接接头每个区3个标准试样为一组冲击吸收功平均值应符合设计文件或相关技术文件规定，且不低于表3-4中规定值，至多有一个试样的冲击吸收功低于规定值，但不得低于规定值的70%。
