钢筋焊接接头力学性能试验SZ050801

钢筋含焊接与机械连接力学性能检验2.1 检测目的与依据检测目的：检验钢筋原材的力学性能，并对钢筋的焊接与机械连接的施工工艺进行检验。

检测主要依据：《金属拉伸试验方法》GB228-2002、《金属弯曲试验方法》GB/T232-1999、《钢筋砼用热轧光圆钢筋》GB13013-91、《钢筋砼用热轧带肋钢筋》GB1499-1998、《钢筋砼用热轧光圆扭钢筋》JG3046-1998、《钢筋焊接及验收规范》JGJ18-2003、《钢筋焊接接头试验方法》JGJ27-2001、《焊接接头机械性能试验方法》GB2649～2655-89、《带肋钢筋套筒挤压连接规程》JGJ108—96、《钢筋锥螺纹接头技术规程》JGJ109—96等。

2.2检测技术要求主要检测钢筋原材的抗拉强度、屈服强度与伸长率，焊接与机械连接的拉伸与弯曲性能。

若不合格需双倍复检，复检不合格则不得使用于该工程。

2.3取样频率与取样要求1）按同一牌号、同规格、同炉罐、同交货状态的每60吨钢筋为一验收批，不足60吨按60吨计。

2）每批任选两钢筋切取每组拉伸试验两条长度约450mm，冷弯试验两条，长度约350mm。

3）样品上应有清晰的标志，表面不得有裂纹、结疤、折叠和锈皮。

4）机械连接与焊接和取样频率与要求如表1。

表1 钢筋焊接好机械连接检测批确定与取样要求检测种类检测批确定与取样要求钢筋机械连接力学1、同一施工条件下采用同一批材料的同等级、同型式、同规格接头以500个为一验收批，不足500个也作为一个验收批。

2、每批随机切取3个试件进行单向拉伸试验。

对于A级接头，另取2条钢筋作母材抗拉试验，长度为450mm。

钢筋焊接－—闪光焊1、在同一台班内，由同一焊工完成的300个同级别、同直径钢筋焊接接头作为一批。

当不足300个接头，可在一周内累计计算；2、从每批接头中随机切取6个试件，其中3条拉伸，3条弯曲（弯曲点应打磨至与母材齐平），长度为450mm。

钢筋焊接－—电弧焊1、在现场安装条件下，每一至二楼层中以300个同接头类型、同钢筋级别的接头为一批。

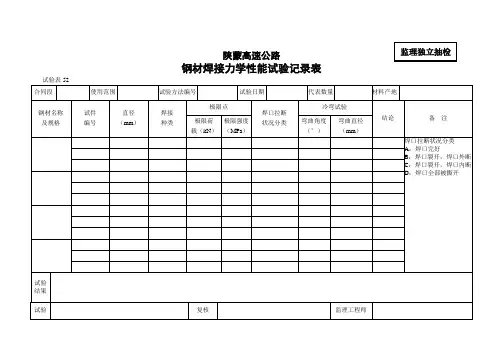

钢材焊接力学性能试验记录表试验表52美文欣赏1、走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。

秋天，虽没有玫瑰的芳香，却有秋菊的淡雅，没有繁花似锦，却有硕果累累。

秋天，没有夏日的激情，却有浪漫的温情，没有春的奔放，却有收获的喜悦。

清风落叶舞秋韵，枝头硕果醉秋容。

秋天是甘美的酒，秋天是壮丽的诗，秋天是动人的歌。

2、人的一生就是一个储蓄的过程，在奋斗的时候储存了希望；在耕耘的时候储存了一粒种子；在旅行的时候储存了风景；在微笑的时候储存了快乐。

聪明的人善于储蓄，在漫长而短暂的人生旅途中，学会储蓄每一个闪光的瞬间，然后用它们酿成一杯美好的回忆，在四季的变幻与交替之间，散发浓香，珍藏一生！3、春天来了，我要把心灵放回萦绕柔肠的远方。

让心灵长出北归大雁的翅膀，乘着吹动彩云的熏风，捧着湿润江南的霡霂，唱着荡漾晨舟的渔歌，沾着充盈夜窗的芬芳，回到久别的家乡。

我翻开解冻的泥土，挖出埋藏在这里的梦，让她沐浴灿烂的阳光，期待她慢慢长出枝蔓，结下向往已久的真爱的果实。

4、好好享受生活吧，每个人都是幸福的。

人生山一程，水一程，轻握一份懂得，将牵挂折叠，将幸福尽收，带着明媚，温暖前行，只要心是温润的，再遥远的路也会走的安然，回眸处，愿阳光时时明媚，愿生活处处晴好。

5、漂然月色，时光随风远逝，悄然又到雨季，花，依旧美；心，依旧静。

月的柔情，夜懂；心的清澈，雨懂；你的深情，我懂。

人生没有绝美，曾经习惯漂浮的你我，曾几何时，向往一种平实的安定，风雨共度，淡然在心，凡尘远路，彼此守护着心的旅程。

沧桑不是自然，而是经历；幸福不是状态，而是感受。

6、疏疏篱落，酒意消，惆怅多。

阑珊灯火，映照旧阁。

红粉朱唇，腔板欲与谁歌？画脸粉色，凝眸着世间因果；未央歌舞，轮回着缘起缘落。

舞袖舒广青衣薄，何似院落寂寞。

风起，谁人轻叩我柴扉小门，执我之手，听我戏说？7、经年，未染流殇漠漠清殇。

流年为祭。

琴瑟曲中倦红妆，霓裳舞中残娇靥。

冗长红尘中，一曲浅吟轻诵描绘半世薄凉寂寞，清殇如水。

关于钢筋及钢筋接头力学性能试验结果
数值修约的规定
一、钢筋焊接接头拉伸试验钢筋焊接接头拉伸试验执行《钢筋焊接接头试验方法标准》（JGJ/T27-2001），抗拉强度试验结果数值应修约到5MPa，修约方法应按现行国家标准《数值修约规则》（GB8170）的规定进行。

二、钢筋机械连接接头拉伸试验因《钢筋机械连接技术规程》（JGJ107-2010）中未明确抗拉强度试验结果数值修约方法，故钢筋机械接头抗拉强度的试验结果数值修约应按《金属材料拉伸试验第1部分：室温试验方法》（GB/T228.1-2010）的规定执行，抗拉强度修约至1MPa。

三、钢筋力学性能试验《钢筋混凝土用钢第1部分：热轧光圆钢筋》（GB1499.1-2008）, 《钢筋混凝土用钢第2部分：热轧带肋钢筋》（GB1499.2-2007），《冷轧带肋钢筋》（GB13788-2008）3个标准均规定，检验结果的数字修约与判定应符合YB/T081的规定。

钢筋及钢筋接头力学性能试验结果数值修约的规定见下表：。

焊接接头试验第六讲焊接接头试验⼀、焊接接头⼒学性能试验⼒学性能试验是⽤来测定焊接材料、焊缝⾦属和焊接接头在各种条件下的强度、塑性和韧性。

⾸先应当焊制产品试板，从中取出拉伸、弯曲、冲击等试样进⾏试验，以确定焊接⼯艺参数是否合适，焊接接头的性能是否符合设计的要求。

1、焊接接头的拉伸试验焊接接头拉伸试验是以国家标准 (GB2651⼀1989)为依据进⾏的，该标准适⽤于熔焊和压焊的对接接头。

(1)试验⽬的该标准规定了⾦属材料焊接接头横向拉伸试验⽅法，⽤以测定焊接接头的抗拉强度。

(2)试件制备1）接头拉伸试样的形状分为板形、整管和圆形三种。

可根据要求选⽤。

2)焊接接头拉伸试验⽤的样坯从焊接试件上垂直于焊缝轴线⽅向截取，并通过机械加⼯制成如图8⼀1所⽰形状及表8⼀1所⽰尺⼨的板接头板状试样，或制成如图8⼀2所⽰形状及表8⼀1所⽰尺⼨的管接头板状试样。

加⼯后焊缝轴线应位于试样平⾏长度的中⼼。

表8⼀1板状试样的尺⼨总长L 根据实验机定夹持部分宽度 B b+12平⾏部分宽度板 b 25≥管 bD≤76 12D>76 20当D≤38时，取整管拉伸平⾏部分长度l >L s+60或L s+12 过渡圆弧r 25注：L s为加⼯后，焊缝的最⼤宽度；D为管⼦外径。

3）每个试样均应打有标记，以识别它在被截试件中的准确位置。

4) 试样应采⽤机械加⼯或磨削⽅法制备，要注意防⽌表⾯应变硬化或材料过热。

在受试长度下范围内，表⾯不应有横向⼑痕或划痕。

5)若相关标准和产品技术条件⽆规定时，则试样表⾯应⽤机械⽅法去除焊缝余⾼，使其与母材原始表⾯齐平。

6)通常试样厚度仅应为焊接接头试件厚度。

如果试件厚度超过3Omm时，则可从接头不同厚度区取若⼲试样以取代接头全厚度的单个试样，但每个试样的厚度应不⼩于3Omm，且所取试样应覆盖接头的整个厚度 (见GB2649)。

在这种情况下，应当标明试样在焊接试件厚度中的位置。

7)对外径⼩于等于38mm的管接头，可取整管作拉伸试样，为使试验顺利进⾏，可制作塞头，以利夹持，如图8-3所⽰。

钢筋焊接接头试验方法标准JGJ/T27——20011 总 则1.0.1 为统一钢筋焊接接头的试验方法，正确评价焊接接头性能，制定本标准。

1.0.2 本标准适用于工业与民用建筑及一般构筑物的混凝土结构中的钢筋焊接接头的拉伸、剪切、弯曲、冲击和疲劳等试验。

1.0.3 试验应在10~35℃室温下进行。

1.0.4 钢筋焊接接头或焊接制品在质量验收时，其抽样方法、试样数量及质量要求均应符合现行行业标准《钢筋焊接及验收规程》JGJ 18中的有关规定。

1.0.5 在进行钢筋焊接接头性能试验时，除应符合本标准外，尚应符合国家现行有关强制性标准的规定。

2 拉伸试验方法2.0.1 各种钢筋焊接接头的拉伸试样的尺寸可按表2.0.1的规定取用。

2.0.2 根据钢筋的级别和直径，应选用适配的拉力试验机或万能试验机。

试验机应 符合现行国家标准《金属拉伸试验方法》GB 228中的有关规定。

2.0.3 夹紧装置应根据试样规格选用，在拉伸过程中不得与钢筋产生相对滑移。

2.0.4 在使用预埋件T 形接头拉伸试验吊架时，应将拉杆夹紧于试验机的上钳口内，试样的钢筋应穿过垫板放入吊架的槽孔中心，钢筋下端应夹紧于试验机的下钳口内。

2.0.5 试验前应采用游标卡尺复核钢筋的直径和钢板厚度。

2.0.6 用静拉伸力对试样轴向拉伸时应连续而平稳，加载速率宜为10~30MPa/s ，将试样拉至断裂(或出现缩颈)可从测力盘上读取最大力或从拉伸曲线图上确定试验过程中的最大力。

2.0.7 试验中，当试验设备发生故障或操作不当而影响试验数据时，试验结果应视为无效。

2.0.8 当在试样断口上发现气孔、夹渣、未焊透、烧伤等焊接缺陷时，应在试验记录中注明。

2.0.9 抗拉强度应按下式计算:S F bb =σ （2.0.9） b σ—抗拉强度(MPa)，试验结果数值应修约到5MPa ，修约的方法应按现行国家标准《数值修约规则》GB 8170的规定进行；b F —最大力（N)； 0S —试样公称截面面积。
