10kv线路巡视检查表

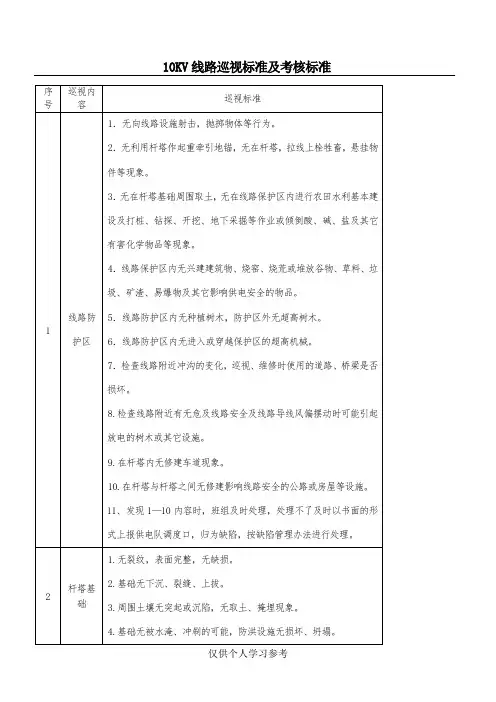

9.在杆塔内无修建车道现象。
10.在杆塔与杆塔之间无修建影响线路安全的公路或房屋等设施。
11、发现1—10内容时，班组及时处理，处理不了及时以书面的形式上报供电队调度口，归为缺陷，按缺陷管理办法进行处理。
2
杆塔基础
1.无裂纹，表面完整，无缺损。
2.基础无下沉、裂缝、上拔。
3.周围土壤无突起或沉陷，无取土、掩埋现象。
4
绝缘子
1.无破损、裂纹、瓷釉烧坏，表面无闪络现象。
2.绝缘子钢帽、绝缘件、钢件在同一轴线上，杆塔下无掉落的弹簧销
3.无缺弹簧销现象。
4.瓷件有无赃物、损坏、裂纹和闪络痕迹。
5.铁脚、铁帽有无锈蚀、松动、弯曲。
6.发现1—5项内容时，班组及时以书面的形式上报供电队调度口，归为缺陷，按缺陷管理办法进行处理。
室内变压器
门、窗、门栓必须完整，应无小动物进入的洞孔缝隙，房屋无漏雨，照明和空气温度应适宜。
变压器标注相序
高、低配电线相序标注应一致。
变压器铭牌及其它标志。
应清楚完好。
变压器台、架高度
必须符合规定，无锈蚀，倾斜，砖混凝土结构台架有无裂缝和倒塌的可能。
吸湿器
呼吸应畅通、干燥剂应正常有效。
变压器台上的其他设备
8、接头是否良好，有无过热现象（如接头变色），连接线夹弹簧是否齐全，螺帽是否紧固。
9、过引线有无损伤、断股、歪扭，与杆塔、构件及其引线间距离是否符合规定要求。
10、导线上有无抛扔物。
11、固定导线用绝缘子上的绑线有无松弛或开断现象。
12、绝缘导线外层有无磨损、变形、龟裂现象。
13.发现1—12项内容时，班组及时以书面的形式上报供电队调度口，归为缺陷，按缺陷管理办法进行处理。

口销脱出丢失情况。
（5）保护间隙变形、锈蚀和烧伤情况，接地引下线断股、损伤情况，引下线连接点是
否牢固，各部瓷件脏污、裂纹和损坏情况。
（6）电杆拉线锈蚀、松弛、断股和受力不均的情况，拉线棒、楔型及UT型线夹、抱箍
等连接件有无锈蚀、松动或损坏。
21
10KV线路（送电线路）巡视
三、工作技术要求
巡视内容
脚锈蚀，钢脚弯曲；
（2）合成绝缘子伞裙破裂、烧伤，金具、均压环变形。扭曲、锈蚀等异常情况；
（3）绝缘子与横担有闪络痕迹和局部火花放电留下的痕迹；
（4）绝缘子串、横担偏斜；
（5）金具锈蚀、变形、磨损、裂纹，开口销及弹簧销缺损或脱出，特别要注意金具经
常活动、转动的部位和绝缘子串悬挂点的金具；
18
10KV线路（送电线路）巡视
8
培训内容
1、适用范围 2、工作前准备 3、巡视工作的技术要求 4、工作中的安全注意事项
9
60KV线路（送电线路）巡视
一、适用范围： 本工作仅适用于吉林油田供电公司外线电工，
工作范围为本队所管辖的送电线路。 本项操作需要有工作经验人员进行，新人员进
行线路巡视工作应由有经验的工作人员带领。
本课件根据《中华人民共和国石油天然气行业 标准SY/T5700—95》和《吉林油田公司操作规 程管理办法》结合岗位操作实际而制作
此外，还应观查巡线及检修用的道路、桥梁和便桥的损坏情况。
14
60KV线路（送电线路）巡视
三、工作技术要求
巡检内容
2杆塔的巡视
（1）杆塔本身及各部件有无歪斜变形现象。
（2）杆塔基础培土情况：周围土壤是否有突起或下沉，基础本身有无开裂、损伤或下
沉的情况。

锈蚀不应起皮和出现严重麻点，锈蚀表面积不宜超过二分之一。
5
变台
1、有无漏、渗油，油面、油色、油温是否正常，有无异味等。
①不滴漏、无明显渗油；②油面在油标±25℃（1/6～5/6处）范围内；无异味及异常响声。
2、套管是否清洁，有无裂纹、损伤、油迹，密封胶垫有无脆化，破裂等情况。
①胶垫无裂纹漏油；②套无裂纹、缺损面积不超过100mm2.
拉线基础（拉盘）周围土壤无松动、缺土、浅埋、上拔或下沉等现象。
3、拉线捧（或下把）抱箍等连接金具有无变形、松动或锈蚀。
2、电源指示、控制器指示、输出指示、控制器显示是否正常。接地是否良好。
指示均正常，接地良好。
10
拉线
1、拉线有无锈蚀、松驰、断股、张力分配不均、被盗等现象。
①拉线锈蚀，损伤面积不超过：防风拉线截面损伤40%，张力拉线截面损伤20%。②各拉线张力分配合理。
2、拉线基础（拉盘）周围土壤有无松动、缺土、浅埋、上拔或下沉等现象。
3、变压器音响是否正常
无异音及放电声，正常为嗡嗡声。
4、各处接点有无烧损现象，一次或二次引线是否松弛，相间或对构件的距离是否符合规定。
各处接点无烧损现象，一次或二次引线无松弛，相间（350mm）或对构件（200mm）的距离
5、变压器台架有无锈蚀、倾斜，变压器固定是否牢固，接地引线是否良好。
①台架对地距离2.5≈3.0米；②台架平面坡度不大于1/100；接地装置与变压器接地的连结可靠。
触头间接触良好，无过热、烧损、熔化现象。
3、支柱绝缘子有无裂纹、闪络放电现象。开关安装时否牢固，有无翘曲变形。
支柱绝缘子无裂纹、无闪络放电现象。开关安装牢固，有无翘曲变形。
9
无功补偿装置
1、套管有无闪络、裂纹、破损和严重污秽。外壳有无锈蚀；接地是否良好。

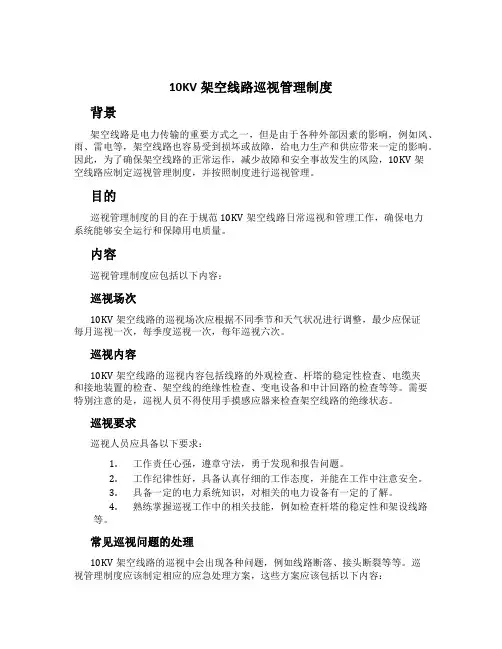

10KV架空线路巡视管理制度背景架空线路是电力传输的重要方式之一，但是由于各种外部因素的影响，例如风、雨、雷电等，架空线路也容易受到损坏或故障，给电力生产和供应带来一定的影响。

因此，为了确保架空线路的正常运作，减少故障和安全事故发生的风险，10KV架空线路应制定巡视管理制度，并按照制度进行巡视管理。

目的巡视管理制度的目的在于规范10KV架空线路日常巡视和管理工作，确保电力系统能够安全运行和保障用电质量。

内容巡视管理制度应包括以下内容：巡视场次10KV架空线路的巡视场次应根据不同季节和天气状况进行调整，最少应保证每月巡视一次，每季度巡视一次，每年巡视六次。

巡视内容10KV架空线路的巡视内容包括线路的外观检查、杆塔的稳定性检查、电缆夹和接地装置的检查、架空线的绝缘性检查、变电设备和中计回路的检查等等。

需要特别注意的是，巡视人员不得使用手摸感应器来检查架空线路的绝缘状态。

巡视要求巡视人员应具备以下要求：1.工作责任心强，遵章守法，勇于发现和报告问题。

2.工作纪律性好，具备认真仔细的工作态度，并能在工作中注意安全。

3.具备一定的电力系统知识，对相关的电力设备有一定的了解。

4.熟练掌握巡视工作中的相关技能，例如检查杆塔的稳定性和架设线路等。

常见巡视问题的处理10KV架空线路的巡视中会出现各种问题，例如线路断落、接头断裂等等。

巡视管理制度应该制定相应的应急处理方案，这些方案应该包括以下内容：1.发现问题应当及时向上级领导和公司报告，以便能够尽快采取措施解决问题。

2.在采取措施解决问题时需要注意安全，根据具体情况采取相应的措施。

3.在处理完问题后应当做好相关的记录和报告，以便于后期的跟踪和分析。

巡视管理制度的执行10KV架空线路巡视管理制度应当按照以下步骤执行：1.由公司或者上级领导向有关部门或工作人员发放巡视计划和任务。

2.确定巡视任务的时间和范围，并做好相关的准备工作。

3.派遣巡视人员进行巡视工作，巡视人员应当按照规定要求进行巡视，并在巡视中认真记录和报告相关问题，以便于及时处理和跟踪。

云南电网公司

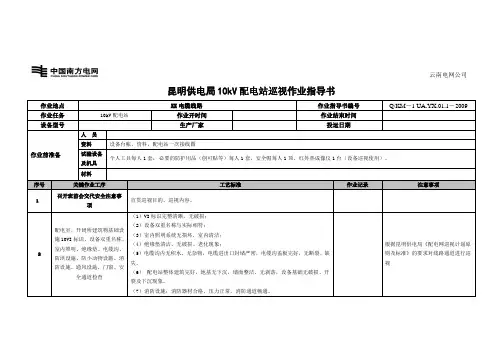

昆明供电局10kV配电站巡视作业指导书
作业地点XX电缆线路作业指导书编号Q/KM－1 UA.YX.01.1－2009作业任务10kV配电站作业开时间作业结束时间
设备型号生产厂家投运日期
作业前准备人员
资料设备台帐、资料，配电站一次接线图
试验设备
及机具
个人工具每人1套，必要的防护用品（创可贴等）每人1套，安全帽每人1顶、红外热成像仪1台（设备巡视使用）。

材料
序号关键作业工序工艺标准作业记录注意事项
1 召开班前会交代安全注意事
项
宣贯巡视目的、巡视内容。

2 配电室、开闭所建筑物基础设
施10VI标识、设备双重名称、
室内照明、绝缘垫、电缆沟、
防洪设施、防小动物设施、消
防设施、通风设施、门窗、安
全通道检查
（1）VI标识完整清晰，无破损；
（2）设备双重名称与实际相符；
（3）室内照明系统无损坏，室内清洁；
（4）绝缘垫清洁、无破损、老化现象；
（5）电缆沟内无积水、无杂物，电缆进出口封堵严密，电缆沟盖板完好，无断裂、缺
失。

（6）配电站整体建筑完好，地基无下沉，墙面整洁、无剥落，设备基础无破损、开
裂及下沉现象。

（7）消防设施：消防器材合格，压力正常，消防通道畅通。

根据昆明供电局《配电网巡视计划原
则及标准》的要求对线路通道进行巡
视。

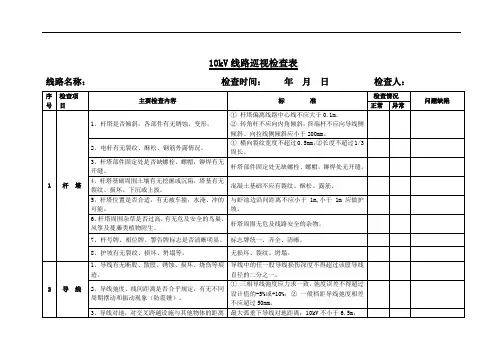

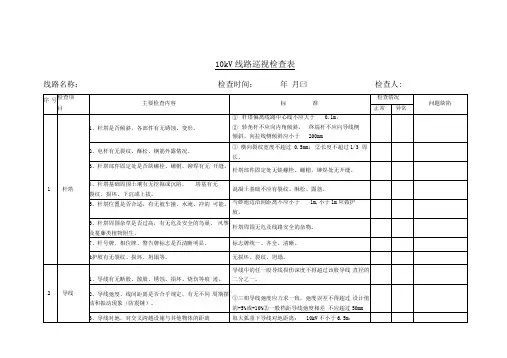

10kv线路巡视记录表线路名称：检查人：检查时间：线路故障应急预案为了在线路突发事故情况下快速、有效地组织抢修，防止事故进一步扩大并及时恢复故障线路送电，结合线路维护具体情况，特制订本预案。

1、事故抢修的基本原则①、严格遵循事故就是命令的原则，事故抢修期间一定做到令行禁止、分工明确，一切行动听指挥。

②、在保证安全的前提下，合理组织人员，快速有效地进行事故抢修。

③、严格遵照《电业安全工作规程》有关规定以及热电厂各项安全管理制度的相关规定。

2、各种断电情况及处理预案2.1架空线路因突发事件造成断电①、一种是对导线只进行接续，在事故杆塔前后分别做好安全措施，打好临时拉线，防止倒杆塔、弓子线断，接时不得失去接地线保护，防止感应电触电。

②、一种是要部分换线并接续，必须对更换段线路进行察看，跨越档内是否有低压线，必要情况下联系停电。

在更换导线过程中，应严格按照安规要求，防止导线跳动至临近带电线路安全距离范围内。

并应设专职监护人。

③、尽量创造条件，具备吊车使用条件，采用吊车组立杆塔，同塔双回路架设线路，首先恢复受损较轻的一路线路，临时送电或首先恢复负荷较重、高危用户用电。

不具备吊车使用条件情况，电杆的起立，采用倒落式人字抱杆整体起吊。

2.2管道输电线路断电①、第一时间到达现场，根据现场情况进行人员疏散、拉警戒标识；②、如断点明确，抢修人员立即展开电缆接续工作；如断点不明确，抢修人员分成若干组先找断点，再行恢复供电；3、事故抢修组织措施3.1事故发生后启动本预案，现场抢修总指挥部署分工，其他人员各司其职迅速投入抢修工作。

3.2技术人员、后勤人员根据事故情况反馈，进行抢修工器具、材料的准备工作。

3.3线路抢修人员先期赶赴事故点，根据现场情况制定抢修预案，确定抢修工作内容，指挥布置现场安全措施、施工措施，调配抢修施工车辆，合理布置调车等抢修车辆位置，做好施工准备。

3.4线路抢修人员分成两组，一组备齐接地线、验电器等个人安全工器具，随同工作负责人先期赶赴现场，做好抢修临时安全措施及线路登杆抢修准备工作，合理布置牵引机等收、放线工具位置，并做好接地保护措施，同时进行事故现场清理，吊车施工道路平整。

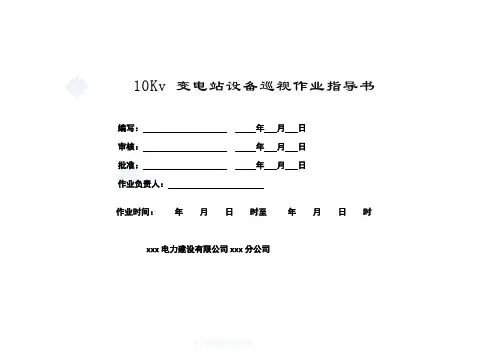

10Kv 变电站设备巡视作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业时间：年月日时至年月日时xxx电力建设有限公司xxx分公司目录1工作任务------------------------------------------------------------------32巡视周期------------------------------------------------------------------33巡视准备阶段--------------------------------------------------------------33.1准备工作------------------------------------------------------------3 3.2危险点分析及安全控制措施-- -----------------------------------------33.3巡视工器具----------------------------------------------------------43.4巡视路线图----------------------------------------------------------54巡视记录------------------------------------------------------------------65缺陷及异常记录------------------------------------------------------------96巡视签名记录 -------------------------------------------------------------91 工作任务本指导书针对10kV变电站设备全面巡视检查工作。

2 巡视周期持本作业指导书对10KV怀特站进行全面巡视应每月 25日进行一次。

3、引线连接是否良好与邻相对地距离是否合乎要 求。
弓1线连接可靠，相间距离不小于0.35m。
4、避雷器有无脱扣。脱落引线距离是否符合要求。
避雷器无脱扣现象，脱落引线距离满足要求。
12
接地
装置
1、接地引下线有无锈蚀、断股、断路、丢失等情 况。
①铜引下线截面不小于25mnt②无断股现象。
2、接地引下线与接地体连接是否牢固，接地线夹
1、有无漏、渗油，油面、油色、油温是否正常， 有无异味等。
① 不滴漏、无明显渗油；②油面在油标土25C
（1/6〜5/6处）范围内；无异味及异常响声。
2、套管是否清洁，有无裂纹、损伤、油迹，密封 胶垫有无脆化，破裂等情况。
①胶垫无裂纹漏油；②套无裂纹、缺损面积不超
过100mm
3、变压器音响疋否止常
无异音及放电声，正常为嗡嗡声。
杆塔周围无危及线路安全的杂物。
7、杆号牌、相位牌、警告牌标志是否清晰明显。
标志牌统一、齐全、清晰。
&护坡有无裂纹、损坏、坍塌等。
无损坏、裂纹、坍塌。
2
导线
1、导线有无断股、散股、锈蚀、损坏、烧伤等痕 迹。
导线中的任一股导线损伤深度不得超过该股导线 直径的二分之一。
2、导线弛度、线间距离是否合乎规定，有无不同 周期摆动和振动现象（防震锤）。
挂接在主线、分支出口的导线上
2、带电监视器有无脱落、破损、误动作现象
带电监视器无脱落、破损、误动作。
16
沿线
情况
1、线路防护区内有无大型施工和种植树木现象。
线路防护区内无大型施工和种植树木现象。
2、线路下有无动土作业、盗土现象。
线路下无动土作业、盗土现象。
1套管无闪络、裂纹、破损和严重污秽；

压 7 PT柜线电压显示是否正常，高压带电显示是否完好 控 8 各种保护接地装置应齐全、良好 制 室 9 检查接地开关应接地良好，闭锁装置完好
10 操作机构和传动装置是否完整，无断裂
正常 □ 异常 □ 正常 □ 异常 □ 正常 □ 异常 □ 正常 □ 异常 □ 正常 □ 异常 □
11 断路器在运行状态，储能电动机的电源闸刀在闭合位置 正常 □ 异常 □
变压器、高压控制室巡检记录
设序 备号
巡检内容
检查情况
1 变压器上层油温
（℃） 中层油温
（℃）
2 变压器油品颜色
3 高压接线℃）：A
B
C
变 5 表面是否清洁，高低压套管有无破损、渗油、放电迹象
压 6 变压器油阀门是否正常、设备运行的声音是否正常
器 7 气体继电器内应无气体，呼吸器完好，吸附剂干燥
8 吸潮器硅胶颜色是否正常压力释放器或安全气道应完好
9 低压侧电流（安） ：A：
B：
C：
10 变台线路上绝缘子、断路器、开关有无裂痕及放电声
11
1 控制屏幕显示正常
正常 □ 异常 □ 正常 □ 异常 □ 正常 □ 异常 □ 正常 □ 异常 □ 正常 □ 异常 □ 正常 □ 异常 □ 正常 □ 异常 □ 正常 □ 异常 □ 正常 □ 异常 □ 正常 □ 异常 □
12
断路器在分闸备用状态时，分闸连杆应复归，分闸锁扣到 位，合闸弹盘应储能
正常
□
异常 □
13
各支路的运行监视信号完好、指示正常，熔断器无熔断， 自动空气开关位置正确。
正常
□
异常 □
14
1 操作、安全工器具齐全、合格、完好
正常 □ 异常 □
2 各种标志应明显、齐全

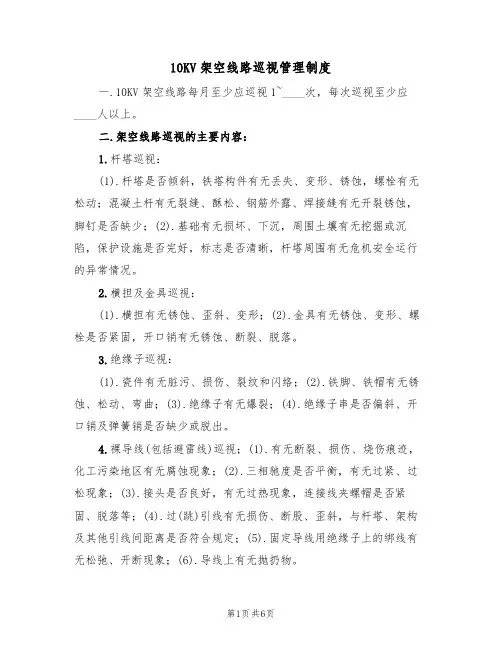

10KV架空线路巡视管理制度一.10KV架空线路每月至少应巡视1~____次，每次巡视至少应____人以上。

二.架空线路巡视的主要内容：1.杆塔巡视：(1).杆塔是否倾斜，铁塔构件有无丢失、变形、锈蚀，螺栓有无松动；混凝土杆有无裂缝、酥松、钢筋外露、焊接缝有无开裂锈蚀，脚钉是否缺少；(2).基础有无损坏、下沉，周围土壤有无挖掘或沉陷，保护设施是否完好，标志是否清晰，杆塔周围有无危机安全运行的异常情况。

2.横担及金具巡视：(1).横担有无锈蚀、歪斜、变形；(2).金具有无锈蚀、变形、螺栓是否紧固，开口销有无锈蚀、断裂、脱落。

3.绝缘子巡视：(1).瓷件有无脏污、损伤、裂纹和闪络；(2).铁脚、铁帽有无锈蚀、松动、弯曲；(3).绝缘子有无爆裂；(4).绝缘子串是否偏斜、开口销及弹簧销是否缺少或脱出。

4.裸导线(包括避雷线)巡视；(1).有无断裂、损伤、烧伤痕迹，化工污染地区有无腐蚀现象；(2).三相驰度是否平衡，有无过紧、过松现象；(3).接头是否良好，有无过热现象，连接线夹螺帽是否紧固、脱落等；(4).过(跳)引线有无损伤、断股、歪斜，与杆塔、架构及其他引线间距离是否符合规定；(5).固定导线用绝缘子上的绑线有无松弛、开断现象；(6).导线上有无抛扔物。

5.绝缘导线巡视：(1).绝缘导线的外层绝缘是否完整有无鼓包变形磨损、龟裂及过热烧熔等；(2).各相绝缘线引垂是否一致，有无过松或过紧；(3).沿线有无树枝或外物刮蹭绝缘导线；(4).各绝缘子上的绑线有无松弛或开断现象；(5).接头是否过热，连接线夹螺帽等是否齐全紧固。

6.防雷设施巡视：(1).避雷器瓷套有无裂纹、损伤、闪络痕迹，表面是否脏污；(2).避雷器固定是否牢固，各部分附件是否锈蚀，引线连接是否良好，接地端焊接处有无开裂脱落；(3).保护间隙有无烧损，锈蚀或被外物短接。

7.接地装置巡视：(1).接地引下线有无断股、损伤、保护管是否完整；(2).接头接触是否良好，线夹螺栓有无松动、锈蚀；(3).接地体有无外露，在埋设范围内有无土方工程。

工程项目名称：奥体大道桥及梁科技馆、菊乐路工程编号：巡视部位奥体大道桥梁桩基混凝土浇筑施工现场安全文明施工评价混凝土采用商品砼，制定有浇筑砼施工方案操作规程，同时施工人员及负责人均已到现场，施工机械、振捣棒及砼运输车、砼开盘鉴定齐全现场安全工作较好。

现场存在的问题无监理有关措施无巡视时间年月日巡视监理工程师：李锐工程项目名称：奥体大道桥及梁科技馆、菊乐路工程编号：巡视部位科技馆、菊乐路工程管基、管座混凝土浇筑施工现场安全文明施工评价混凝土采用商品砼，制定有浇筑砼施工方案操作规程，同时施工人员及负责人均已到现场，施工机械、振捣棒及砼运输车、砼开盘鉴定齐全现场安全工作较好。

现场存在的问题无监理有关措施无巡视时间年月日工程项目名称：奥体大道桥及梁科技馆、菊乐路工程编号：巡视部位桥梁-------施工现场安全文明施工评价有模板脚手架搭设安全技术交底记录，并对搭设的脚手架进行了自检、互检和专检三级检查验收，搭设的模板及脚手架符合安全荷载有关要求，并设有人行通道。

安全工作较好。

现场存在的问题无监理有关措施无巡视时间2013年 1 月10日巡视监理人员：工程项目名称：2012年35KV农网升级改造工程编号：2013-1-18 巡视部位大英天保35KV输变电工程---变电站进站道路施工施工现场安全文明施工评价由于进站道路是在成水田基础上修建，需要将田里淤泥清除，由装载机开挖基础，检查了挖掘机驾驶员，有操作证，同时由专人指挥，在大英到天保的公路上，布置了“电力工程施工，请车辆慢行”的安全警示标志。

安全工作较好。

现场存在的问题只设有大英到天保方向单侧的警示标志。

监理有关措施要求立即整改，在道路施工的公路两侧分别设置了安全警示标志牌。

巡视时间2013年 1 月18 日巡视监理人员：工程项目名称：2012年35KV农网升级改造工程编号：2013-1-25 巡视部位蓬溪明月--至大石35KV线路铁塔基础开挖施工现场安全文明施工评价在基础开挖作业前，由施工负责人召开了班前会，检查时，施工队正在人工进行基础开挖，监理巡视检查人员要求在开挖完成的基础坑四周增设安全警示网，并悬挂好标志牌，防止人员坠落到坑内，要求立即整改，保证施工安全。

1.是否有喷油部位； 2.瓷套管有无裂纹、损失； 3.连接线是否有烧断掉落现象； 4.变压器台架上是否有异物造成短路烧伤痕 迹； 5.变压器声音是否正常平稳。
1.根据工作需要向95598呼叫中心询问故障报
修实时信息。根据报修信息，在有必要时调整
巡视方案。 2.巡视总负责人向各小组询问巡视实时信息，
信息记录
无
部门领导
作业文件 作业管控表、现场巡视记录。
序号
关键作业工序
工作要求
作业记录
备注
1 接受巡视任务
值班负责人记录线路跳闸情况，并对故障跳闸 情况进行初步分析。
故障时间： 保护动作情况： 故障报修情况：
与95598呼叫中心询问故障报修情况，或 与调度询问变电站保护动作信息。
2 人员集中 3 故障基本情况通报
值班负责人迅速通知抢修人员到达集中地点。 无
将故障基本情况、保护动作情况、故障报修情 况向全体人员通报。
无
值班人员在15分钟内到办公室集中。
4 确定巡视方案
1、分析故障原因，初步判断故障范围，确定
巡视方案，确定分组并明确各组负责人。 2、分析巡视过程中存在的风险，确定预采取
无
的措施，交代有关安全注意事项。
1.故障巡视负责人应由运行经验丰富的人 员担任，巡视工作由1个人统一收集信 息，统一指挥，每个小组不得少于2人。 2.巡视原则：少停多供保重点。按先主干 后分支的顺序进行，优先恢复重要用户供 电、优先恢复影响可靠性时户数较多的线 段。
5 准备工器具及材料。 准备巡视所需的工器具。
无
确保照明用具电池充足，可保证巡视的使 用时间，安全工器具足够，根据分组情况 适当调整工器具数量。
6 到达巡视地点 7 检查开关状态 8 对主干线进行检查

10kV配电线路巡视发布时间：2023-04-26T02:00:30.023Z 来源：《科技潮》2023年5期作者：李日新[导读] 定期巡视其目的在于经常掌握线路各部分运行状况及沿线情况，做好反外力损坏宣传工作，确定检修项目。

广东电网有限责任公司湛江廉江供电局广东省湛江廉江市 524400摘要：随着经济社会的不断发展，我国电力工业发展迅速，电网规模逐渐增大，高效的电能在城乡居民生活和社会经济发展中的需求量逐渐增大，人们对电力系统运行的可靠性和稳定性提出了更高的要求。

10kV配电线路担负着输送和分配电能的主要任务，是电力网络系统构成中极其重要的一部分。

因此对10kV配电线路进行巡视，及时发现和解决10kV配电线路中存在的故障，对充分保证线路运行的安全意义重大。

关键词：10kV；配电线路；巡视；问题；建议1巡视分类巡视可分为以下五种：1.1定期巡视定期巡视其目的在于经常掌握线路各部分运行状况及沿线情况，做好反外力损坏宣传工作，确定检修项目。

周期为每月一次，根据线路环境、设备情况及季节性变化，必要时可增加次数。

1.2特殊巡视特殊巡视在气候剧烈变化（大雾、导线结冰、狂风暴雨等），自然灾害（地震等），线路满载及过负荷和其他情况时，对全线路进行巡视，检查线路元件变形和损坏及危及安全送电情况。

1.3故障性巡视故障性巡视是为了查明线路接地、跳闸原因，找出事故点。

1.4夜间巡视夜间巡视在线路高峰负荷或阴雾天气进行，着重检查导线连接点的发热及瓷瓶有无火花放电异常情况。

1.5监察性巡视监察性巡视由运行单位领导和线路专职技术人员进行，目的是为了解线路及设备状况、鉴定设备缺陷，并检查指导巡线员的工作。

2巡视的主要内容巡视的主要内容为：2.1杆塔的巡视主要是看电杆是否倾斜、下沉、上拨；杆基周围土壤有无挖掘或沉陷；杆塔有无裂缝、疏松、露筋、冻鼓；钢圈接头有无开裂、锈蚀；铁塔构件有无弯曲、锈蚀、丢失，螺栓有无松动。

2.2绝缘子的巡视主要是看绝缘子有无硬伤、裂纹、脏污、闪络；针式绝缘子绑线有无松断；瓶头有无歪斜，瓶母有无松脱；悬式绝缘子销子是否齐全劈开，有无断裂，脱落，瓷横担装设是否符合要求。

危险点分析
• 一、穿越线路沿线跨越的高、低压线路运
行不良、如导线落地对巡视人员可能造成 的危害。 • 二、雷雨、雪、大雾、大风等天气对巡视 远可能造成的危害 。 • 三、巡视人员的身体状况不适，思想波动、 不安全行为、不安全行为、技术水平能力 不足等可能带来的危害或设备异常 。
安全措施及巡视要求
二巡视时应注意人身安全防止跌人入二巡视时应注意人身安全防止跌人入三遇到雷雨时应远离线路或暂停巡视三遇到雷雨时应远离线路或暂停巡视以保证巡视人员的人身安全以保证巡视人员的人身安全四遇到雨雪天时应穿防滑鞋手持巡四遇到雨雪天时应穿防滑鞋手持巡视手杖视手杖五在大雾天气巡视时分组时必须保证两人以五在大雾天气巡视时分组时必须保证两人以上并携带巡视手杖上并携带巡视手杖六在酷暑天气巡视时必须携带巡视水壶防六在酷暑天气巡视时必须携带巡视水壶防止中暑药物并采取遮阳措施止中暑药物并采取遮阳措施七大风天气巡视应沿线上风侧前进七大风天气巡视应沿线上风侧前进八正常巡视中发现危及安全运行的危急缺陷时八正常巡视中发现危及安全运行的危急缺陷时如断线塔体倾斜等应立即使用手机或对讲机如断线塔体倾斜等应立即使用手机或对讲机等通讯工具向巡视负责人汇报等通讯工具向巡视负责人汇报巡视结果巡视结果10kv10kv泉远泉远线线山河分接箱山河分接箱山河支山河支2525号杆之间的变压器之间的变压器山河支山河支2222号和山河支山河支22p22p号之间的变压器间的变压器线路附近数目线路附近数目过高且与线路过高且与线路安全距离不够安全距离不够存在安全隐患
变形弯曲。
• 17号杆，标牌不 17号杆，标牌不
清。有严重损坏。
• 远大环网柜。
小结: 小结:
•
配电线路的巡视和检查是为了掌握线路 设备的运行状况，及时发现缺陷和沿线威 胁线路安全运行的隐患，并为线路检修提 供依据。经过这次的巡线，让我们线巡视汇报 10kv松雅线巡视汇报

10kV开闭所（配电室）巡视标准一、适应范围本制度针对10kV开闭所（配电室）设备全面巡视检查工作。

二、巡视前准备阶段1.人员要求2.危险点分析及安全措施专业知识整理分享专业知识整理分享3.巡视工器具三、巡查制度1.巡查路线巡视前应根据开闭所自身的特点制定巡视路线，保证在全面巡视中做到对设备不漏巡的现象发生。

其中站间巡视路线应在地理接线图中标出，站内巡视路线应在平面布置图中标出，站间路线与站内各层路线应能够前后衔接。

专业知识整理分享巡视路线图参考如下：专业知识整理分享2. 巡视检查制度2.1 10kV无人值班开闭所（开闭站）每两月1次。

2.2 用户特殊要求时，可以适当增加巡视次数。

2.3巡视前应结合巡视人物准备巡视工器具，并携带开闭所巡视作业指导书，巡视记录，设备测温后应填写设备测温记录（参考模板附件1），巡视避雷器后填写避雷器动作检查记录（参考模板附件2),巡视六氟化硫装置后应填写六氟化硫压力记录（参考模板附件3)，抄表后应填写运数据记录（参考模板附件4）。

2.4 巡视人员应做到“五不准”：不准做与巡视无关的工作：不准观望巡视范围以外的外景：不准交谈与巡视无关的内容：不准嬉笑，打闹，不准移开或越过遮拦。

2.5巡视检查时，必须正确佩戴安全帽，穿好绝缘靴。

2.6巡视各项设备应有重点检查内容，不得遗漏。

2.7巡视时必须严格遵守《电业安全工作规程》中的有关规定，保持足够的安全距离。

专业知识整理分享2.8巡视时必须按照规定的巡视检查路线（地理位置图2.4和平面布置图2.6）进行检查，防止漏查设备。

2.9设备检查中要做到“四细”：细看、细听、细嗅、细摸（指不带电设备外壳），严格按照巡查标准（附件7）中的检查项目逐项检查。

2.10 巡视检查发现的异常情况应填入运行日志（参考模板附件5），并分析原因，采取必要措施。

2.11巡视检查发现的设备缺陷应填入缺陷记录（参考模板附件6），纳入缺陷管理。

2.12 巡视检查中遇有严重威胁人身、设备安全情况应进行紧急处理，并立即报告。

10KV供电设备房日巡视工作规程10KV供电设备日巡检查工作规程（适用于遵义会址管理处）10KV供电设备日巡检查工作规程（适用于遵义会址管理处）巡检安全要求10KV高压供电设备房巡视值班人需经相关部门培训考核合格后，方可进入10KV高压设备房值班巡视工作。

脱离运行值班岗位三个月以上或改变工种后参加运行值班的人员，应当在培训考核合格后上岗。

值班巡视人员应严格遵守《供配电技术安全工作规程》，进入设备房时穿戴绝缘靴、绝缘手套等安全防护装备，与高压警示带电部位保持安全距离。

巡视方式采用“看、闻、测、听”方法：观察设备运行情况与正常情况下有无区别，记录相关参数；闻取设备附近空气气味是否正常；用红外线测温仪探测设备接头温度是否异常；设备运行中声音是否正常，有无异常声响，有无异常电晕声、放电声等。

开启设备房门，应先观察线路保护、系统绝缘二次系统监测、测控回路、信号指示有无异常告警声响。

若发生一次系统故障停电，不能直接进入设备房，应立即报告上级同时通知供电部门检查排除，巡视中发现二次系统异常状况，应立即通知工程负责人及供电部门检查排除。

巡视工作内容：观察直流系统绝缘监测仪、直流监视屏显示测控参数监控正常，声光继电器、蓄电屏、运行灯正常，故障告警灯无异常，高压供电一次系统设备绝缘监视自动控制装置显示正常，无报警故障，高压柜二次回路直流供电电压正常。

观察1、2号进线柜线路保护监控装置显示屏测控参数电压、电流、绝缘电阻等正常，高压三线带电显示器、湿度控制器控制显示、运行指示、故障告警显示正常，一次系统手推式高压断路器合、断（储能）指示位置正常，柜体一次回路观察孔内目视无异物、无异常，红外测控母联温度正常。

观察1、2号PT切换及电压保护监测装置显示屏测控参数电压、自动切换状态、谐波监测正常，高压三线带电显示器、湿度控制器控制、运行指示、告警显示正常，一次系统手推式高压互感器断路器合、断指示位置正常。

观察1、2号出线柜站用变保护测控装置显示屏测控合断位置正常，记录电压、电流参数，高压三线带电显示器、湿度控制器、运行指示、合闸指示、故障告警显示正常，一次系统手推式高压断路器合断（储能）指示位置正常。
