[精编]输电线路现行检查记录表格

补充说明：验收前须仔细阅读设计图纸等相关资料！1、不同金属、不同规格、不同绞制方向的导线或架空地线，严禁在一个耐张段内连接。

合格的压接管上应有操作人员的钢印。

2、在一个档距内每根导线或架空地线上只允许有一个接续管和三个补修管，当张力放线时不应超过两个补修管，并满足下列规定：① 各类管与耐张线夹出口间的距离不应小于15m；② 接续管或补修管与悬垂线夹中心的距离不应小于5m；③ 接续管或补修管与间隔棒中心的距离不宜小于0.5m；④ 宜减少因损伤而增加的接续管。

3、悬垂线夹安装后，绝缘子串应垂直地平面，个别情况其顺线路方向与垂直位置的偏移角不应超过5°，且最大偏移值不应超过200mm。

4、 绝缘架空地线放电间隙的安装距离偏差，不应大于±2mm。

5、 各相导线与与杆塔最小间隙距离应满足设计要求，110kV为1.05m，220kV为1.9m。

6、铝包带缠绕方向应与外层铝股的绞制方向一致。

所缠铝包带应露出线夹，但不超过10mm，其端头应回缠绕于线夹内压住。

7、接地线各连接点的焊接长度要达到规范要求：对于圆钢6倍的直径，并双面施焊；扁钢为带宽的2倍，并四面施焊。

接地射线的埋设深度要达到设计要求，地质不一其埋设深度要求不一样，两接地体间平行距离不应小于5m。

8、 架线前应对主要受力板材要检查仔细，如导地线挂点处的火曲朝向。

9、导线和地线的接头应符合设计规定及相关规程要求。

跨铁路、高速公路和一级公路、特殊管道、索道、110kv及以上线路、一、二级通航河流不得有接头。

10、螺母拧紧后，螺杆露出螺母的长度；对单螺母，不应小于两个螺距；对双螺母，可于螺母相平。

11、塔顶至下导线2m间及基础顶面以上2m范围内螺丝有防松措施；杆塔基础顶面12m段范围内有防盗措施。

12、防振锤数量、型号应符合设计要求，安装距离满足设计要求，偏差距离不得大于±30mm。

施工单位自备施工表格与记录模式表A.1 路径复测记录表（线记1）表A.2 被跨越物及地形凸起点测量记录表（线记2）表A.3 普通（掏挖）基础和拉线基础分坑及开挖检查记录表（线记3）表A.4 地基基坑（槽）检查记录表（线记4）表A.5 杆塔号对照表（线记5）表B.1 现浇铁塔基础检查及评级记录（线基1）表B.2 现浇、掏挖（不等高）铁塔基础检查及评级记录（线基2）表B.3 铁塔拉线（含锚杆）基础检查及记录（线基3）表B.4 岩石铁塔基础检查及记录（线基4）表B.5 混凝土电杆基础检查及记录（线基5）表B.6 角钢插入式（等高）基础检查及评级记录（线基6）表B.7 角钢插入式（不等高）基础检查及评级记录（线基7）表B.8 角钢插入式（不等高）基础检查及评级记录（线基8）表B.9 角钢插入式（不等高）基础检查及评级记录（线基9）表B.10 贯入桩基础检查及评级记录（线基10）表B.11 挖孔桩基础检查及评级记录（线基11）表B.12 自立式铁塔组立检查及评级记录（线塔1）表B.13 拉线铁塔组立检查及评级记录（线塔2）表B.14 铁塔拉线压接管检查及评级记录（线塔3）表B.15 混凝土电杆组立检查及评级记录（线塔4）表B.16 自立式铁管杆组立检查及评级记录（线塔5）表B.17 导、地线展放施工检查及评级记录（线线1）表B.18 导、地线直线液压管施工检查及评级记录（线线2）表B.19 导、地线耐张液压管施工检查及评级记录（线线3）表B.20 导地线紧线施工检查及评级记录（线线4）表B.21 导地线附件安装施工检查及评级记录（线线5）表B.22 对地、风偏开方对地距离检查及评级记录（线线6）表B.23 交叉跨越检查及评级记录（线线7）表B.24 复合光缆OPGW展放施工检查及评级记录（线光1）表B.25 复合光缆OPGW紧线施工检查及评级记录（线光2）表B.26 复合光缆OPGW紧线施工检查及评级记录（线光3）表B.27 复合光缆OPGW现场开盘测试报告（线光4）表B.28 复合光缆OPGW接头衰减测试报告（线光5）表B.29 复合光缆OPGW纤芯衰减测试报告（线光6）表B.30 接地装置施工检查及评级记录（线地1）表B.31 线路防护设施一览表（线防1）表C.1 分部工程质量评级统计表（线统1）表C.2 单位工程质量评级统计表（线统2）表A.1 路径复测记录表（线记1）工程名称：表A.2 被跨越物及地形凸起点测量记录表（线记2）监理：质检员：施工负责人：检查人：表A.3 普通（掏挖）基础和拉线基础分坑及开挖检查记录表（线记3）工程名称：监理：质检员：施工负责人：检查人：表A.4 地基基坑（槽）检查记录表（线记4）表A.5 杆塔号对照表（线记5）表B.1 现浇铁塔基础检查及评级记录（线基1）工程名称：桦甸66kV石门子变扩建工程表B.2 现浇、掏挖（不等高）铁塔基础检查及评级记录（线基2）表B.3 铁塔拉线（含锚杆）基础检查及记录（线基3）监理：质检员：施工负责人：检查人：监理：质检员：施工负责人：检查人：监理：质检员：施工负责人：检查人：监理：质检员：施工负责人：检查人：监理：质检员：施工负责人：检查人：监理：质检员：施工负责人：检查人：自立式铁塔组立检查及评级记录线塔1表B.13 拉线铁塔组立检查及评级记录（线塔2）监理：质检员：施工负责人：检查人：表B.14铁塔拉线压接管检查及评级记录（线塔3）监理：质检员：施工负责人：检查人：监理：质检员：施工负责人：检查人：表B.17 导、地线展放施工检查及评级记录（线线1）监理：质检员：施工负责人：检查人：表B.20 导地线紧线施工检查及评级记录（线线4）表B.15 混凝土电杆组立检查及评级记录（线塔4）（重前）表B.21 导地线附件安装施工检查及评级记录（线线5）监理：质检员：施工负责人：检查人：表B.22 对地、风偏开方对地距离检查及评级记录（线线6）监理：质检员：施工负责人：检查人：表B.23 交叉跨越检查及评级记录（线线7）监理：质检员：施工负责人：检查人：监理：质检员：施工负责人：检查人：监理：质检员：施工负责人：检查人：监理：质检员：施工负责人：检查人：表B.27 复合光缆OPGW现场开盘测试报告（线光4）监理：质检员：施工负责人：检查人：监理：质检员：施工负责人：检查人：表B.30 接地装置施工检查及评级记录（线地1）工程名称：吉林公吉66kV输变电新建工程——线路部分表B.31 线路防护设施一览表（线防1）监理：质检员：施工负责人：检查人：表C.1 分部工程质量评级统计表（线统1）表C.2 单位工程质量评级统计表（线统2）。

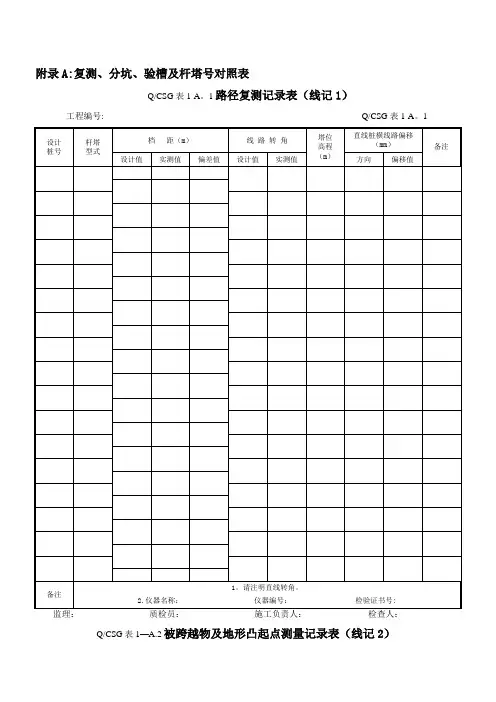

附录A:复测、分坑、验槽及杆塔号对照表Q/CSG表1-A。

1路径复测记录表（线记1）工程编号: Q/CSG表1-A。

1Q/CSG表1—A.2被跨越物及地形凸起点测量记录表（线记2）工程编号: Q/CSG表 1-A.2Q/CSG表1—A。

3普通（掏挖）基础和拉线基础分坑及开挖检查记录表（线记3) 工程编号：Q/CSG表1-A。

3Q/CSG表1- A.4 地基基坑(槽）检查记录表(线记4）工程编号：Q/CSG表1—A.4Q/CSG表1—A.5杆塔号对照表(线记5）工程编号：Q/CSG表1—A.5附录B: 架空输电线路工程分项工程质量验收记录表【W001】Q/CSG表1- B。

01路径复测分项工程质量验收记录 (线土1) 工程编号： Q/CSG表1— B。

01【H001】Q/CSG表1— B。

02普通基础分坑与开挖分项工程质量验收记录（线土2) 工程编号： Q/CSG表1— B。

02Q/CSG表1- B.03拉线基础分坑与开挖分项工程质量验收记录（线土3 ）工程编号： Q/CSG表1— B。

03Q/CSG表1- B。

04岩石、掏挖基础分坑与开挖分项工程质量验收记录(线土4）工程编号: Q/CSG表1- B。

04工程编号： Q/CSG表1— B.05Q/CSG表1— B。

1现浇、掏挖(等高)铁塔基础分项工程质量验收记录（线基1)工程编号： Q/CSG表1— B。

1Q/CSG表1— B.2 现浇、掏挖(不等高)铁塔基础分项工程质量验收记录（线基2) 工程编号:Q/CSG表1— B。

2【Q/CSG表1- B。

4 岩石铁塔基础分项工程质量验收记录（线基4 ）工程编号： Q/CSG表1- B.4Q/CSG表1— B.5混凝土电杆基础分项工程质量验收记录（线基5）工程编号: Q/CSG表1- B。

5Q/CSG表1— B.12自立式铁塔组立分项工程质量验收记录（线塔1)工程编号： Q/CSG表1- B。

12Q/CSG表1— B.15混凝土电杆组立分项工程质量验收记录(线塔4）工程编号： Q/CSG表1— B。

附录A。

1（规范性附录）送电线路工程建设标准强制性条文检查记录表A.1—1 架空电力线路强制性条文检查记录表（线路复测）编号：注:检查阶段或部位指土石方、基础、接地、铁塔、架线等主要送电线路施工阶段或受检的具体塔位或材料站、仓库等场所。

表A.1-2 架空电力线路强制性条文检查记录表(开挖式基础分坑）编号：表A.1—3 架空电力线路强制性条文检查记录表（灌注桩基础分坑)编号：表A。

1-4 架空电力线路强制性条文检查记录表(开挖式基础浇制)编号：表A。

1-5 架空电力线路强制性条文检查记录表(灌注桩基础浇制）编号：表A.1—6 架空电力线路强制性条文检查记录表（接地工程）编号:表A.1—7 架空电力线路强制性条文检查记录表（铁塔工程）表A。

1—8 架空电力线路强制性条文检查记录表(架线工程)编号:表A。

1-9 架空电力线路强制性条文检查记录表(安全规范）编号:附录A。

2(规范性附录)变电站土建工程建设标准强制性条文检查记录表A.2—1 统一标准（GB50300～2001）强制性条文检查记录表判定填写说明：⑴A表示符合强制性标准；B表示可能违反强制性标准，经检测单位检测，设计单位核定后，再判定；C表示违反强制性标准；D表示严重违反强制性标准.⑵由多项内容组成一条的强制性条文，取最低级判定为条的判定（下表均同）。

表A。

2-2 地基基础工程各规范强制性条文检查记录表(一)表A.2—3 地基基础工程各规范强制性条文检查记录表(二）表A.2-4 混凝土结构工程各规范强制性条文检查记录表（一）表A.2-5 混凝土结构工程各规范强制性条文检查记录表（二）表A。

2-6 钢结构工程各规范强制性条文检查记录表（一）表A.2—7 钢结构工程各规范强制性条文检查记录表（二)编号：07表A。

2-8 砌体结构工程各规范强制性条文检查记录表表A。

2-9 地下、屋面防水工程规范强制性条文检查记录表表A.2-10 给水排水及采暖工程规范强制性条文检查记录表表A.2-11 装饰装修工程各规范强制性条文检查记录表（一）表A.2-14 装饰装修工程各规范强制性条文检查记录表(四)编号：14表A.2-15 装饰装修工程各规范强制性条文检查记录表（五）表A.2—16 通风和空调工程规范强制性条文检查记录表附录A.3(规范性附录）变电站电气安装及调试工程建设标准强制性条文检查记录表A.3-1 电气安装工程强制性条文检查记录表(施工及验收规范）编号：表A。

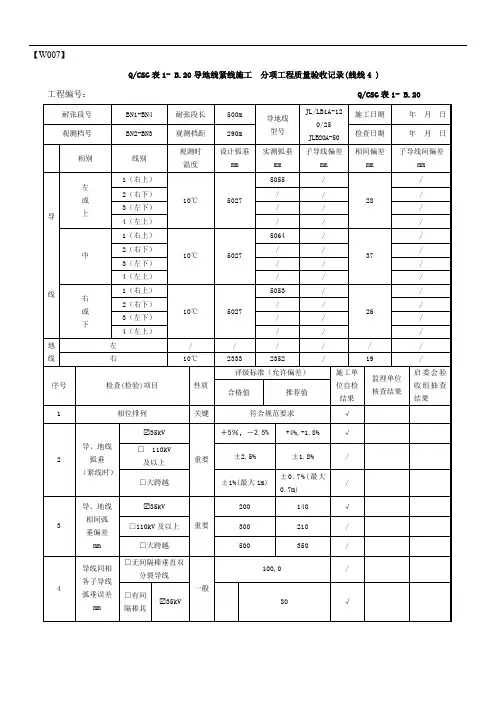

Q/CSG表1- B.20导地线紧线施工分项工程质量验收记录(线线4 )
工程编号： Q/CSG表1- B.20
Q/CSG表1- B.20导地线紧线施工分项工程质量验收记录(线线4 )
工程编号： Q/CSG表1- B.20
Q/CSG表1- B.20导地线紧线施工分项工程质量验收记录(线线4 )
工程编号： Q/CSG表1- B.20
Q/CSG表1- B.20导地线紧线施工分项工程质量验收记录(线线4 )
工程编号： Q/CSG表1- B.20
Q/CSG表1- B.20导地线紧线施工分项工程质量验收记录(线线4 )
工程编号： Q/CSG表1- B.20
【W007】
Q/CSG表1- B.20导地线紧线施工分项工程质量验收记录(线线4 ) 工程编号： Q/CSG表1- B.20
【W007】
Q/CSG表1- B.20导地线紧线施工分项工程质量验收记录(线线4 ) 工程编号： Q/CSG表1- B.20
【W007】
Q/CSG表1- B.20导地线紧线施工分项工程质量验收记录(线线4 ) 工程编号： Q/CSG表1- B.20
【W007】
Q/CSG表1- B.20导地线紧线施工分项工程质量验收记录(线线4 ) 工程编号： Q/CSG表1- B.20。

检查周期符合存在主要问题1.安全用具（绝缘手套、绝缘棒、绝缘靴、验电器等）是否齐全，是否有定期校验记录2.配电装置的门和设备上是否有明显的名称和编号3.室内是否做到“五防一通”：防火、防水、防雷、防雨雪、防小动物、通风良好4.各种保护接地、接零是否正确可靠，是否合格；5.电气安全用具和灭火器材是否合格并配备齐全；6.室的门上是否悬挂“高压危险”的警示牌7.配电柜安装是否按标准进行设置和安装；8. 发电机房门口应设置挡鼠板，不低于35cm，便于人员进出9.变配电室内不堆放易燃易爆物品及其他和电气无关物品10.变配电间内应急救援设施齐全完好；事故照明灯具充电放电正常，备用柴油发电机发电正常，启动灵活.检查标准验收方法或依据查现场管理及设施检查项目变配电室电气线路检查记录表检查人员： 检查时间：根据需要或每季度一次检查评价序号1符合存在主要问题1、电气设备运行中的电压、电流、温度指示是否正常，有无违反标准现象；2、电气设备完好情况，安全附件及防护装置是否可靠。

3、各种电气设备是否完好标示清楚；4、充油设备、检查油位正常与否，漏油情况；瓷绝缘部位是否有裂痕放电等；5、是否定期检查清扫维护。

6、临时设备，临时线是否有明确的安装要求和安全注意事项；1、值班电工是否按规定穿绝缘鞋值班操作；2、各值班配电室内是否配备绝缘靴、绝缘手套及其它安全防护用品；3、绝缘靴、绝缘手套等是否按规定进行定期打压试验合格。

1.检查导线的发热情况2.检查线路的负荷情况。

3.检查配电箱，分线盒、+开关，熔断器、母线槽接地接零等运行情况，着重检查母线接头有无氧化，过热变色和腐蚀等情况，接线有无松脱、放电和烧毛现象，螺栓是否紧固。

4 .检查线路上及线路周围有无影响线路安全运行的异常情况。
