10kV线路巡视检查表.doc

格式：doc
大小：115.01 KB
文档页数：5

下载文档原格式

(巡视)关山变电站10KV设备区交接班巡视作业指导书.docx

关山变电站交接班巡视作业指导书（调相机.主变.10KV设备区）编写：年月日审核：年月日批准：年月日作业负责人：__________________________作业日期年月日时至年月日时武汉供电公司1范围本指导书适用于220kV关山变电站设备巡视检查工作。

2引用文件I.国家电网总［2003］407号安全生产工作规定2•电安生［19961 640号电力企业各级领导人员安全职责规定3•国家电网安监【2005】83号电力安全工作规程（变电站和发电厂电气部分）4•国家电网生［2003］ 387变电站管理规范（试行）5•湖北地区电网调度规程（2002 ）6.武汉供电公司企业标准Q/WHD-J. 07. 0106-2000武汉地区电力系统调度规程7・湖北省电力公司防止电力生产重大事故的二十五项重点要求实施细则&武汉供电公司变电站管理规范（试行）9.DL5009. 3-1997电力建设安全工作规程（变电所部分）10.DL5027-1993电力设备典型消防规程II.DL/T572-1995电力变压器运行规程12.DL/T603-1996气体绝缘金属密封开关设备运行维护规程13.DL/T 574-95有载分接开关运行维修导则14.DL/T 587-1996微机继电保护装置管理规程15.Q/ED 204-302-2002湖北省电力公司阀控式密封铅酸蓄电池管理办法16.电力工业部（79）电生字第53号电力电缆运行规程17.Q/ED204 305-2005输变电设备缺陷管理1&变电站运行维护规程3巡视一般要求3. 1巡视种类变电设备的巡视检查，一般分为定期性巡视（含交接班巡视）、经常性巡视、特殊性巡视三种。

3.2巡视周期3.2.1有人值班变电站设备巡视周期3. 2. 1.1每次交接班时；3. 2. 1.2每班高峰负荷时；3.2. 1.3变电站行政负责人每周进行熄灯巡视一次；3. 2. 1.4根据特殊情况进行不定期巡视时，应增加巡视次数。

线路巡视标准

9.在杆塔内无修建车道现象。
10.在杆塔与杆塔之间无修建影响线路安全的公路或房屋等设施。
11、发现1—10内容时，班组及时处理，处理不了及时以书面的形式上报供电队调度口，归为缺陷，按缺陷管理办法进行处理。
2
杆塔基础
1.无裂纹，表面完整，无缺损。
2.基础无下沉、裂缝、上拔。
3.周围土壤无突起或沉陷，无取土、掩埋现象。
4
绝缘子
1.无破损、裂纹、瓷釉烧坏，表面无闪络现象。
2.绝缘子钢帽、绝缘件、钢件在同一轴线上，杆塔下无掉落的弹簧销
3.无缺弹簧销现象。
4.瓷件有无赃物、损坏、裂纹和闪络痕迹。
5.铁脚、铁帽有无锈蚀、松动、弯曲。
6.发现1—5项内容时，班组及时以书面的形式上报供电队调度口，归为缺陷，按缺陷管理办法进行处理。
室内变压器
门、窗、门栓必须完整，应无小动物进入的洞孔缝隙，房屋无漏雨，照明和空气温度应适宜。
变压器标注相序
高、低配电线相序标注应一致。
变压器铭牌及其它标志。
应清楚完好。
变压器台、架高度
必须符合规定，无锈蚀，倾斜，砖混凝土结构台架有无裂缝和倒塌的可能。
吸湿器
呼吸应畅通、干燥剂应正常有效。
变压器台上的其他设备
8、接头是否良好，有无过热现象（如接头变色），连接线夹弹簧是否齐全，螺帽是否紧固。
9、过引线有无损伤、断股、歪扭，与杆塔、构件及其引线间距离是否符合规定要求。
10、导线上有无抛扔物。
11、固定导线用绝缘子上的绑线有无松弛或开断现象。
12、绝缘导线外层有无磨损、变形、龟裂现象。
13.发现1—12项内容时，班组及时以书面的形式上报供电队调度口，归为缺陷，按缺陷管理办法进行处理。

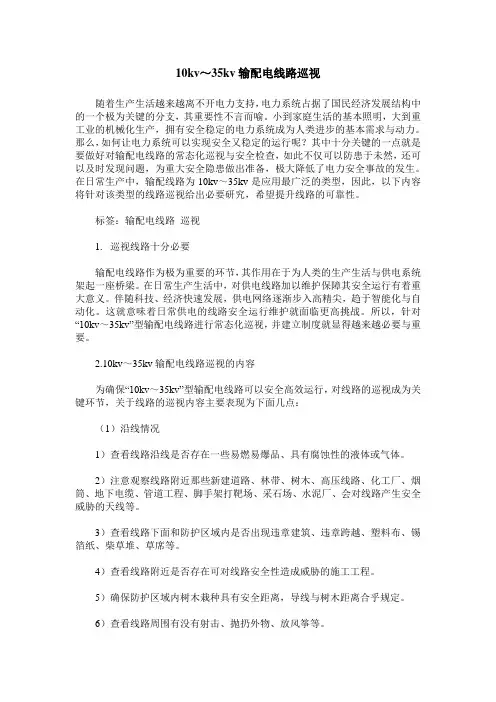

10kv～35kv输配电线路巡视

10kv～35kv输配电线路巡视随着生产生活越来越离不开电力支持，电力系统占据了国民经济发展结构中的一个极为关键的分支，其重要性不言而喻。

小到家庭生活的基本照明，大到重工业的机械化生产，拥有安全稳定的电力系统成为人类进步的基本需求与动力。

那么，如何让电力系统可以实现安全又稳定的运行呢？其中十分关键的一点就是要做好对输配电线路的常态化巡视与安全检查，如此不仅可以防患于未然，还可以及时发现问题，为重大安全隐患做出准备，极大降低了电力安全事故的发生。

在日常生产中，输配线路为10kv～35kv是应用最广泛的类型，因此，以下内容将针对该类型的线路巡视给出必要研究，希望提升线路的可靠性。

标签：输配电线路巡视1. 巡视线路十分必要输配电线路作为极为重要的环节，其作用在于为人类的生产生活与供电系统架起一座桥梁。

在日常生产生活中，对供电线路加以维护保障其安全运行有着重大意义。

伴随科技、经济快速发展，供电网络逐渐步入高精尖，趋于智能化与自动化。

这就意味着日常供电的线路安全运行维护就面临更高挑战。

所以，针对“10kv～35kv”型输配电线路进行常态化巡视，并建立制度就显得越来越必要与重要。

2.10kv～35kv输配电线路巡视的内容为确保“10kv～35kv”型输配电线路可以安全高效运行，对线路的巡视成为关键环节，关于线路的巡视内容主要表现为下面几点：（1）沿线情况1）查看线路沿线是否存在一些易燃易爆品、具有腐蚀性的液体或气体。

2）注意观察线路附近那些新建道路、林带、树木、高压线路、化工厂、烟筒、地下电缆、管道工程、脚手架打靶场、采石场、水泥厂、会对线路产生安全威胁的天线等。

3）查看线路下面和防护区域内是否出现违章建筑、违章跨越、塑料布、锡箔纸、柴草堆、草席等。

4）查看线路附近是否存在可对线路安全性造成威胁的施工工程。

5）确保防护区域内树木栽种具有安全距离，导线与树木距离合乎规定。

6）查看线路周围有没有射击、抛扔外物、放风筝等。

10KV线路巡视操作规程

口销脱出丢失情况。
（5）保护间隙变形、锈蚀和烧伤情况，接地引下线断股、损伤情况，引下线连接点是
否牢固，各部瓷件脏污、裂纹和损坏情况。
（6）电杆拉线锈蚀、松弛、断股和受力不均的情况，拉线棒、楔型及UT型线夹、抱箍
等连接件有无锈蚀、松动或损坏。
21
10KV线路（送电线路）巡视
三、工作技术要求
巡视内容
脚锈蚀，钢脚弯曲；
（2）合成绝缘子伞裙破裂、烧伤，金具、均压环变形。扭曲、锈蚀等异常情况；
（3）绝缘子与横担有闪络痕迹和局部火花放电留下的痕迹；
（4）绝缘子串、横担偏斜；
（5）金具锈蚀、变形、磨损、裂纹，开口销及弹簧销缺损或脱出，特别要注意金具经
常活动、转动的部位和绝缘子串悬挂点的金具；
18
10KV线路（送电线路）巡视
8
培训内容
1、适用范围 2、工作前准备 3、巡视工作的技术要求 4、工作中的安全注意事项
9
60KV线路（送电线路）巡视
一、适用范围：本工作仅适用于吉林油田供电公司外线电工，
工作范围为本队所管辖的送电线路。本项操作需要有工作经验人员进行，新人员进
行线路巡视工作应由有经验的工作人员带领。
本课件根据《中华人民共和国石油天然气行业标准SY/T5700—95》和《吉林油田公司操作规程管理办法》结合岗位操作实际而制作
此外，还应观查巡线及检修用的道路、桥梁和便桥的损坏情况。
14
60KV线路（送电线路）巡视
三、工作技术要求
巡检内容
2杆塔的巡视
（1）杆塔本身及各部件有无歪斜变形现象。
（2）杆塔基础培土情况：周围土壤是否有突起或下沉，基础本身有无开裂、损伤或下
沉的情况。

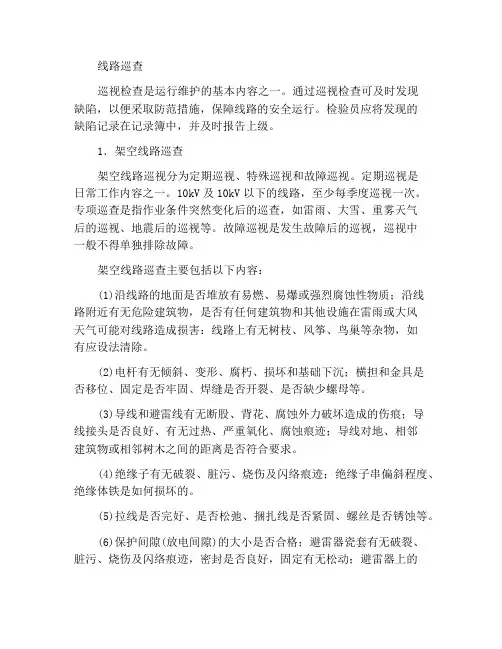

线路巡视检查

线路巡查巡视检查是运行维护的基本内容之一。

通过巡视检查可及时发现缺陷，以便采取防范措施，保障线路的安全运行。

检验员应将发现的缺陷记录在记录簿中，并及时报告上级。

1．架空线路巡查架空线路巡视分为定期巡视、特殊巡视和故障巡视。

定期巡视是日常工作内容之一。

10kV及10kV以下的线路，至少每季度巡视一次。

专项巡查是指作业条件突然变化后的巡查，如雷雨、大雪、重雾天气后的巡视、地震后的巡视等。

故障巡视是发生故障后的巡视，巡视中一般不得单独排除故障。

架空线路巡查主要包括以下内容：(1)沿线路的地面是否堆放有易燃、易爆或强烈腐蚀性物质；沿线路附近有无危险建筑物，是否有任何建筑物和其他设施在雷雨或大风天气可能对线路造成损害：线路上有无树枝、风筝、鸟巢等杂物，如有应设法清除。

(2)电杆有无倾斜、变形、腐朽、损坏和基础下沉；横担和金具是否移位、固定是否牢固、焊缝是否开裂、是否缺少螺母等。

(3)导线和避雷线有无断股、背花、腐蚀外力破坏造成的伤痕；导线接头是否良好、有无过热、严重氧化、腐蚀痕迹；导线对地、相邻建筑物或相邻树木之间的距离是否符合要求。

(4)绝缘子有无破裂、脏污、烧伤及闪络痕迹；绝缘子串偏斜程度、绝缘体铁是如何损坏的。

(5)拉线是否完好、是否松弛、捆扎线是否紧固、螺丝是否锈蚀等。

(6)保护间隙(放电间隙)的大小是否合格；避雷器瓷套有无破裂、脏污、烧伤及闪络痕迹，密封是否良好，固定有无松动；避雷器上的导线是否断裂、连接是否良好；避雷器引下线是否完好、固定有无变化、接地体是否外露、连接是否良好。

2．电缆线路巡查电缆线路的定期检查通常每季度进行一次；户外电缆终端头每月巡视一次。

电缆线路巡查主要包括以下内容：(1)直埋电缆线路标桩是否完好；沿线路地面上是否堆放矿渣、建筑材料、瓦砾、垃圾及其他重物，有无临时建筑；线路附近地面是否开挖；线路附近有无酸、碱等腐蚀性排放物，地面是否堆放石灰等腐蚀性物质；露出地面的电缆有无穿管保护，保护管有无损坏或锈蚀，固定是否牢固；电缆引入室内处的封堵是否严密；洪水期间或暴雨过后，巡视附近有无严重冲刷或塌陷现象等。

10kV线路巡视记录表(含应急预案)

10kv线路巡视记录表线路名称：检查人：检查时间：线路故障应急预案为了在线路突发事故情况下快速、有效地组织抢修，防止事故进一步扩大并及时恢复故障线路送电，结合线路维护具体情况，特制订本预案。

1、事故抢修的基本原则①、严格遵循事故就是命令的原则，事故抢修期间一定做到令行禁止、分工明确，一切行动听指挥。

②、在保证安全的前提下，合理组织人员，快速有效地进行事故抢修。

③、严格遵照《电业安全工作规程》有关规定以及热电厂各项安全管理制度的相关规定。

2、各种断电情况及处理预案2.1架空线路因突发事件造成断电①、一种是对导线只进行接续，在事故杆塔前后分别做好安全措施，打好临时拉线，防止倒杆塔、弓子线断，接时不得失去接地线保护，防止感应电触电。

②、一种是要部分换线并接续，必须对更换段线路进行察看，跨越档内是否有低压线，必要情况下联系停电。

在更换导线过程中，应严格按照安规要求，防止导线跳动至临近带电线路安全距离范围内。

并应设专职监护人。

③、尽量创造条件，具备吊车使用条件，采用吊车组立杆塔，同塔双回路架设线路，首先恢复受损较轻的一路线路，临时送电或首先恢复负荷较重、高危用户用电。

不具备吊车使用条件情况，电杆的起立，采用倒落式人字抱杆整体起吊。

2.2管道输电线路断电①、第一时间到达现场，根据现场情况进行人员疏散、拉警戒标识；②、如断点明确，抢修人员立即展开电缆接续工作；如断点不明确，抢修人员分成若干组先找断点，再行恢复供电；3、事故抢修组织措施3.1事故发生后启动本预案，现场抢修总指挥部署分工，其他人员各司其职迅速投入抢修工作。

3.2技术人员、后勤人员根据事故情况反馈，进行抢修工器具、材料的准备工作。

3.3线路抢修人员先期赶赴事故点，根据现场情况制定抢修预案，确定抢修工作内容，指挥布置现场安全措施、施工措施，调配抢修施工车辆，合理布置调车等抢修车辆位置，做好施工准备。

3.4线路抢修人员分成两组，一组备齐接地线、验电器等个人安全工器具，随同工作负责人先期赶赴现场，做好抢修临时安全措施及线路登杆抢修准备工作，合理布置牵引机等收、放线工具位置，并做好接地保护措施，同时进行事故现场清理，吊车施工道路平整。

10kV线路巡视检查表

3、引线连接是否良好与邻相对地距离是否合乎要求。
弓1线连接可靠，相间距离不小于0.35m。
4、避雷器有无脱扣。脱落引线距离是否符合要求。
避雷器无脱扣现象，脱落引线距离满足要求。
12
接地
装置
1、接地引下线有无锈蚀、断股、断路、丢失等情况。
①铜引下线截面不小于25mnt②无断股现象。
2、接地引下线与接地体连接是否牢固，接地线夹
1、有无漏、渗油，油面、油色、油温是否正常，有无异味等。
① 不滴漏、无明显渗油；②油面在油标土25C
（1/6〜5/6处）范围内；无异味及异常响声。
2、套管是否清洁，有无裂纹、损伤、油迹，密封胶垫有无脆化，破裂等情况。
①胶垫无裂纹漏油；②套无裂纹、缺损面积不超
过100mm
3、变压器音响疋否止常
无异音及放电声，正常为嗡嗡声。
杆塔周围无危及线路安全的杂物。
7、杆号牌、相位牌、警告牌标志是否清晰明显。
标志牌统一、齐全、清晰。
&护坡有无裂纹、损坏、坍塌等。
无损坏、裂纹、坍塌。
2
导线
1、导线有无断股、散股、锈蚀、损坏、烧伤等痕迹。
导线中的任一股导线损伤深度不得超过该股导线直径的二分之一。
2、导线弛度、线间距离是否合乎规定，有无不同周期摆动和振动现象（防震锤）。
挂接在主线、分支出口的导线上
2、带电监视器有无脱落、破损、误动作现象
带电监视器无脱落、破损、误动作。
16
沿线
情况
1、线路防护区内有无大型施工和种植树木现象。
线路防护区内无大型施工和种植树木现象。
2、线路下有无动土作业、盗土现象。
线路下无动土作业、盗土现象。
1套管无闪络、裂纹、破损和严重污秽；

10kV及以下配电室巡检记录表

压 7 PT柜线电压显示是否正常，高压带电显示是否完好控 8 各种保护接地装置应齐全、良好制室 9 检查接地开关应接地良好，闭锁装置完好
10 操作机构和传动装置是否完整，无断裂
正常 □ 异常 □ 正常 □ 异常 □ 正常 □ 异常 □ 正常 □ 异常 □ 正常 □ 异常 □
11 断路器在运行状态，储能电动机的电源闸刀在闭合位置正常 □ 异常 □
变压器、高压控制室巡检记录
设序备号
巡检内容
检查情况
1 变压器上层油温
（℃）中层油温
（℃）
2 变压器油品颜色
3 高压接线℃）：A
B
C
变 5 表面是否清洁，高低压套管有无破损、渗油、放电迹象
压 6 变压器油阀门是否正常、设备运行的声音是否正常
器 7 气体继电器内应无气体，呼吸器完好，吸附剂干燥
8 吸潮器硅胶颜色是否正常压力释放器或安全气道应完好
9 低压侧电流（安）：A：
B：
C：
10 变台线路上绝缘子、断路器、开关有无裂痕及放电声
11
1 控制屏幕显示正常
正常 □ 异常 □ 正常 □ 异常 □ 正常 □ 异常 □ 正常 □ 异常 □ 正常 □ 异常 □ 正常 □ 异常 □ 正常 □ 异常 □ 正常 □ 异常 □ 正常 □ 异常 □ 正常 □ 异常 □
12
断路器在分闸备用状态时，分闸连杆应复归，分闸锁扣到位，合闸弹盘应储能
正常
□
异常 □
13
各支路的运行监视信号完好、指示正常，熔断器无熔断，自动空气开关位置正确。
正常
□
异常 □
14
1 操作、安全工器具齐全、合格、完好
正常 □ 异常 □
2 各种标志应明显、齐全

监理安全巡视检查记录表

工程项目名称：奥体大道桥及梁科技馆、菊乐路工程编号：巡视部位奥体大道桥梁桩基混凝土浇筑施工现场安全文明施工评价混凝土采用商品砼，制定有浇筑砼施工方案操作规程，同时施工人员及负责人均已到现场，施工机械、振捣棒及砼运输车、砼开盘鉴定齐全现场安全工作较好。

现场存在的问题无监理有关措施无巡视时间年月日巡视监理工程师：李锐工程项目名称：奥体大道桥及梁科技馆、菊乐路工程编号：巡视部位科技馆、菊乐路工程管基、管座混凝土浇筑施工现场安全文明施工评价混凝土采用商品砼，制定有浇筑砼施工方案操作规程，同时施工人员及负责人均已到现场，施工机械、振捣棒及砼运输车、砼开盘鉴定齐全现场安全工作较好。

现场存在的问题无监理有关措施无巡视时间年月日工程项目名称：奥体大道桥及梁科技馆、菊乐路工程编号：巡视部位桥梁-------施工现场安全文明施工评价有模板脚手架搭设安全技术交底记录，并对搭设的脚手架进行了自检、互检和专检三级检查验收，搭设的模板及脚手架符合安全荷载有关要求，并设有人行通道。

安全工作较好。

现场存在的问题无监理有关措施无巡视时间2013年 1 月10日巡视监理人员：工程项目名称：2012年35KV农网升级改造工程编号：2013-1-18 巡视部位大英天保35KV输变电工程---变电站进站道路施工施工现场安全文明施工评价由于进站道路是在成水田基础上修建，需要将田里淤泥清除，由装载机开挖基础，检查了挖掘机驾驶员，有操作证，同时由专人指挥，在大英到天保的公路上，布置了“电力工程施工，请车辆慢行”的安全警示标志。

安全工作较好。

现场存在的问题只设有大英到天保方向单侧的警示标志。

监理有关措施要求立即整改，在道路施工的公路两侧分别设置了安全警示标志牌。

巡视时间2013年 1 月18 日巡视监理人员：工程项目名称：2012年35KV农网升级改造工程编号：2013-1-25 巡视部位蓬溪明月--至大石35KV线路铁塔基础开挖施工现场安全文明施工评价在基础开挖作业前，由施工负责人召开了班前会，检查时，施工队正在人工进行基础开挖，监理巡视检查人员要求在开挖完成的基础坑四周增设安全警示网，并悬挂好标志牌，防止人员坠落到坑内，要求立即整改，保证施工安全。

kV线路巡视检查表.docx

10kV线路巡视检查表线路名称：检查时间：年月日检查人：序检查项主要检查内容标准检查情况号目正常问题缺陷异常① 杆塔偏离线路中心线不应大于0.1m。

1、杆塔是否倾斜，各部件有无锈蚀、变形。

② 转角杆不应向内角倾斜，终端杆不应向导线侧倾斜、向拉线侧倾斜应小于200mm 。

2、电杆有无裂纹、酥松、钢筋外露情况。

①横向裂纹宽度不超过；②长度不超过 1/3 周长。

3、杆塔部件固定处是否缺螺栓、螺帽，铆焊有无杆塔部件固定处无缺螺栓、螺帽，铆焊处无开缝。

开缝。

14、杆塔基础周围土壤有无挖掘或沉陷，塔基有无混凝土基础不应有裂纹、酥松、露筋。

杆塔裂纹、损坏、下沉或上拔。

5、杆塔位置是否合适，有无被车撞，水淹、冲的与虾池边沿间距离不应小于1m, 小于 1m 应做护可能。

坡。

6、杆塔周围杂草是否过高，有无危及安全的鸟巢、杆塔周围无危及线路安全的杂物。

风筝及蔓藤类植物附生。

7、杆号牌、相位牌、警告牌标志是否清晰明显。

标志牌统一、齐全、清晰。

8、护坡有无裂纹、损坏、坍塌等。

无损坏、裂纹、坍塌。

1、导线有无断股、散股、锈蚀、损坏、烧伤等痕导线中的任一股导线损伤深度不得超过该股导线迹。

直径的二分之一。

2、导线弛度、线间距离是否合乎规定，有无不同① 三相导线弛度应力求一致，弛度误差不得超过2导线设计值的 -5%或 +10%；② 一般档距导线弛度相差周期摆动和振动现象（防震锤）。

不应超过 50mm 。

3、导线对地，对交叉跨越设施与其他物体的距离最大弧垂下导线对地距离：10kV 不小于；是否合乎规定。

3绝缘子横担4金具5变台4、导线接头是否良好，有无过热现象（红外线测温），连接线头是否缺弹簧和螺帽给松扣现象。

5、过引线有无损伤、断股、松股、歪扭，与杆塔、构件及其它引线间距离是否符合规定。

6、绝缘子的绑线有无松弛或断开情况。

7、导线上有无抛扔物等，绝缘线接头是否封严。

8、绝缘护套是否开裂，端头有没有封堵严密。

1、绝缘子有无脏污、裂纹、破损、闪络烧伤痕迹。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

锈蚀不应起皮和出现严重麻点，锈蚀表面积不宜超过二分之一。
5
变台
1、有无漏、渗油，油面、油色、油温是否正常，有无异味等。
①不滴漏、无明显渗油；②油面在油标±25℃（1/6～5/6处）范围内；无异味及异常响声。
2、套管是否清洁，有无裂纹、损伤、油迹，密封胶垫有无脆化，破裂等情况。
①胶垫无裂纹漏油；②套无裂纹、缺损面积不超过100mm2.
拉线基础（拉盘）周围土壤无松动、缺土、浅埋、上拔或下沉等现象。
3、拉线捧（或下把）抱箍等连接金具有无变形、松动或锈蚀。
2、电源指示、控制器指示、输出指示、控制器显示是否正常。接地是否良好。
指示均正常，接地良好。
10
拉线
1、拉线有无锈蚀、松驰、断股、张力分配不均、被盗等现象。
①拉线锈蚀，损伤面积不超过：防风拉线截面损伤40%，张力拉线截面损伤20%。②各拉线张力分配合理。
2、拉线基础（拉盘）周围土壤有无松动、缺土、浅埋、上拔或下沉等现象。
3、变压器音响是否正常
无异音及放电声，正常为嗡嗡声。
4、各处接点有无烧损现象，一次或二次引线是否松弛，相间或对构件的距离是否符合规定。
各处接点无烧损现象，一次或二次引线无松弛，相间（350mm）或对构件（200mm）的距离
5、变压器台架有无锈蚀、倾斜，变压器固定是否牢固，接地引线是否良好。
①台架对地距离2.5≈3.0米；②台架平面坡度不大于1/100；接地装置与变压器接地的连结可靠。
触头间接触良好，无过热、烧损、熔化现象。
3、支柱绝缘子有无裂纹、闪络放电现象。开关安装时否牢固，有无翘曲变形。
支柱绝缘子无裂纹、无闪络放电现象。开关安装牢固，有无翘曲变形。
9
无功补偿装置
1、套管有无闪络、裂纹、破损和严重污秽。外壳有无锈蚀；接地是否良好。
①套管无闪络、裂纹、破损和严重污秽；
②外壳无鼓肚、锈蚀。
10kV线路巡视检查表
线路名称：检查时间：年月日检查人：
序号
检查项目
主要检查内容
标准
检查情况
问题缺陷
正常
异常
1
杆塔
1、杆塔是否倾斜，各部件有无锈蚀、变形。
①杆塔偏离线路中心线不应大于0.1m。
②转角杆不应向内角倾斜，终端杆不应向导线侧倾斜、向拉线侧倾斜应小于200mm。
2、电杆有无裂纹、酥松、钢筋外露情况。
熔丝管无弯曲、变形。
2、触头间接触是否良好，有无过热、烧损、熔化现象。
触头间接触良好，无过热、烧损、熔化现象。
3、各部件的组装是否良好，有无松动、脱落。
各部件的组装良好，无松动、脱落。
4、引线接点连接是否良好，与各部间距是否合适。
引线接点连接良好，与各部间距合适。
5、安装是否牢固，相间距离、倾斜角是否符合规定。
与虾池边沿间距离不应小于1m,小于1m应做护坡。
6、杆塔周围杂草是否过高，有无危及安全的鸟巢、风筝及蔓藤类植物附生。
杆塔周围无危及线路安全的杂物。
7、杆号牌、相位牌、警告牌标志是否清晰明显。
标志牌统一、齐全、清晰。
8、护坡有无裂纹、损坏、坍塌等。
无损坏、裂纹、坍塌。
2
导线
1、导线有无断股、散股、锈蚀、损坏、烧伤等痕迹。
导线中的任一股导线损伤深度不得超过该股导线直径的二分之一。
2、导线弛度、线间距离是否合乎规定，有无不同周期摆动和振动现象（防震锤）。
①三相导线弛度应力求一致，弛度误差不得超过设计值的-5%或+10%；②一般档距导线弛度相差不应超过50mm。
3、导线对地，对交叉跨越设施与其他物体的距离是否合乎规定。
最大弧垂下导线对地距离：10kV不小于6.5m；
6、变压器围栏高度是否满足标准，有无悬挂安全警示牌，地面是否平整、有无杂草杂物，围栏门是否锁好。
变压器围栏高度在1.7米，悬挂安全警示牌，地面平整、无杂草杂物，围栏门应锁好。
7、铭牌及其他标志是否齐全，有无锈蚀、丢失现象。
①变压器有铭牌；有安全警示标识；②变压器与所带负荷编号要相对应。
6
跌落开关
1、熔丝管有无弯曲、变形。
断路器“分、合”正确、清晰。
4、SF6断路器气体压力是否正常。
气压≥0.35MPa。
5、检查控制箱有无漏雨、渗水，显示屏运行数据和保护数据是否正常。
6、电压互感器有无爬弧、裂纹痕迹。
电压互开关
1、操动机构是否灵活，有无锈蚀现象。
操动机构灵活，无锈蚀现象。
2、触头间接触是否良好，有无过热、烧损、熔化现象。
3、悬式绝缘子开口销、M销有无缺失、锈蚀、断裂。
开口销、M销无缺失、无锈蚀、无脱落。
4、绝缘子有无歪斜，头铁下沉现象。
绝缘子无歪斜，头铁无下沉。
4
横担
金具
1、横担有无歪斜、变形，固定横担的U型或螺栓是否松动。
横担上下或左右偏歪都不应大于20mm。
2、金具有无锈蚀、变形螺栓是否紧固，有无缺帽；开口销有无锈蚀、断裂、脱落。
4、导线接头是否良好，有无过热现象（红外线测温），连接线头是否缺弹簧和螺帽给松扣现象。
螺帽无松动，接点无过热。
5、过引线有无损伤、断股、松股、歪扭，与杆塔、构件及其它引线间距离是否符合规定。
①对电杆构件、拉线、电杆间的净空距离，不小于0.2m；②对邻相导体、过引线的净空距离不小于0.3m。
6、绝缘子的绑线有无松弛或断开情况。
相间距离不小于350mm，倾斜角15度～30度范围。
7
柱上
断路器
1、套管有无破损、裂纹、严重脏污和闪络放电的痕迹。
套管无裂纹；损伤面积不大于100mm2；无放电痕迹。
2、固定是否牢固，引线接点和接地是否良好；线间和对地距离是否足够。
①开关有螺栓固定，接地良好；
②相间≥300mm，对地≥200mm。
3、断路器分、合位置指示是否正确、清晰。
①绑线无松弛；②绑线无断裂。
7、导线上有无抛扔物等，绝缘线接头是否封严。
无杂物，无露导线。
8、绝缘护套是否开裂，端头有没有封堵严密。
应封堵严密，能避免进水。
3
绝缘子
1、绝缘子有无脏污、裂纹、破损、闪络烧伤痕迹。
硅橡胶绝缘子本体材质良好，无老化、开裂现象
2、铁脚、铁帽有无锈蚀、松动、弯曲。
铁脚、铁帽无锈蚀、松动、弯曲。
①横向裂纹宽度不超过0.5mm；②长度不超过1/3周长。
3、杆塔部件固定处是否缺螺栓、螺帽，铆焊有无开缝。
杆塔部件固定处无缺螺栓、螺帽，铆焊处无开缝。
4、杆塔基础周围土壤有无挖掘或沉陷，塔基有无裂纹、损坏、下沉或上拔。
混凝土基础不应有裂纹、酥松、露筋。
5、杆塔位置是否合适，有无被车撞，水淹、冲的可能。
