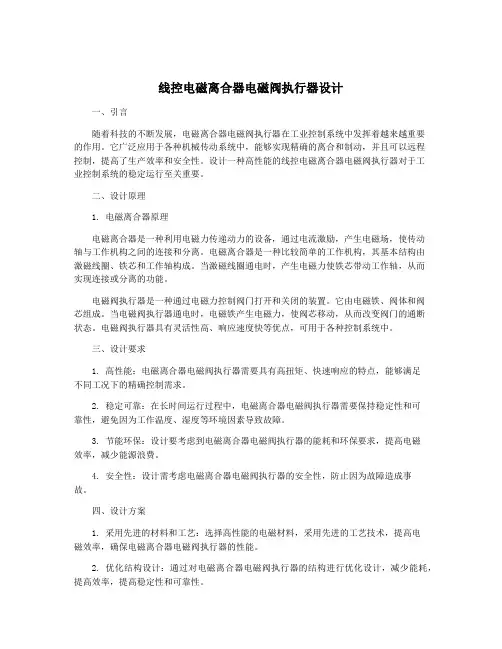

线控电磁离合器电磁阀执行器设计一、引言随着科技的不断发展，电磁离合器电磁阀执行器在工业控制系统中发挥着越来越重要的作用。
它广泛应用于各种机械传动系统中，能够实现精确的离合和制动，并且可以远程控制，提高了生产效率和安全性。
设计一种高性能的线控电磁离合器电磁阀执行器对于工业控制系统的稳定运行至关重要。
二、设计原理1. 电磁离合器原理电磁离合器是一种利用电磁力传递动力的设备，通过电流激励，产生电磁场，使传动轴与工作机构之间的连接和分离。
电磁离合器是一种比较简单的工作机构，其基本结构由激磁线圈、铁芯和工作轴构成。
当激磁线圈通电时，产生电磁力使铁芯带动工作轴，从而实现连接或分离的功能。
电磁阀执行器是一种通过电磁力控制阀门打开和关闭的装置。
它由电磁铁、阀体和阀芯组成。
当电磁阀执行器通电时，电磁铁产生电磁力，使阀芯移动，从而改变阀门的通断状态。
电磁阀执行器具有灵活性高、响应速度快等优点，可用于各种控制系统中。
三、设计要求1. 高性能：电磁离合器电磁阀执行器需要具有高扭矩、快速响应的特点，能够满足不同工况下的精确控制需求。
2. 稳定可靠：在长时间运行过程中，电磁离合器电磁阀执行器需要保持稳定性和可靠性，避免因为工作温度、湿度等环境因素导致故障。
3. 节能环保：设计要考虑到电磁离合器电磁阀执行器的能耗和环保要求，提高电磁效率，减少能源浪费。
4. 安全性：设计需考虑电磁离合器电磁阀执行器的安全性，防止因为故障造成事故。
四、设计方案1. 采用先进的材料和工艺：选择高性能的电磁材料，采用先进的工艺技术，提高电磁效率，确保电磁离合器电磁阀执行器的性能。
2. 优化结构设计：通过对电磁离合器电磁阀执行器的结构进行优化设计，减少能耗，提高效率，提高稳定性和可靠性。
3. 完善的控制系统：采用先进的控制算法，结合传感器和执行器的联动控制，实现对电磁离合器电磁阀执行器的精确控制。
某公司为满足风电机组高性能离合器的需求，设计了一种高性能电磁离合器电磁阀执行器。

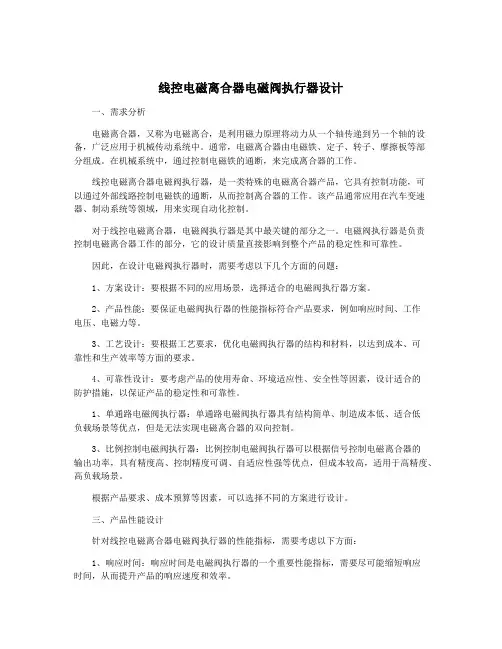

线控电磁离合器电磁阀执行器设计一、需求分析电磁离合器，又称为电磁离合，是利用磁力原理将动力从一个轴传递到另一个轴的设备，广泛应用于机械传动系统中。
通常，电磁离合器由电磁铁、定子、转子、摩擦板等部分组成。
在机械系统中，通过控制电磁铁的通断，来完成离合器的工作。
线控电磁离合器电磁阀执行器，是一类特殊的电磁离合器产品，它具有控制功能，可以通过外部线路控制电磁铁的通断，从而控制离合器的工作。
该产品通常应用在汽车变速器、制动系统等领域，用来实现自动化控制。
对于线控电磁离合器，电磁阀执行器是其中最关键的部分之一。
电磁阀执行器是负责控制电磁离合器工作的部分，它的设计质量直接影响到整个产品的稳定性和可靠性。
因此，在设计电磁阀执行器时，需要考虑以下几个方面的问题：1、方案设计：要根据不同的应用场景，选择适合的电磁阀执行器方案。
2、产品性能：要保证电磁阀执行器的性能指标符合产品要求，例如响应时间、工作电压、电磁力等。
3、工艺设计：要根据工艺要求，优化电磁阀执行器的结构和材料，以达到成本、可靠性和生产效率等方面的要求。
4、可靠性设计：要考虑产品的使用寿命、环境适应性、安全性等因素，设计适合的防护措施，以保证产品的稳定性和可靠性。
1、单通路电磁阀执行器：单通路电磁阀执行器具有结构简单、制造成本低、适合低负载场景等优点，但是无法实现电磁离合器的双向控制。
3、比例控制电磁阀执行器：比例控制电磁阀执行器可以根据信号控制电磁离合器的输出功率，具有精度高、控制精度可调、自适应性强等优点，但成本较高，适用于高精度、高负载场景。
根据产品要求、成本预算等因素，可以选择不同的方案进行设计。
三、产品性能设计针对线控电磁离合器电磁阀执行器的性能指标，需要考虑以下方面：1、响应时间：响应时间是电磁阀执行器的一个重要性能指标，需要尽可能缩短响应时间，从而提升产品的响应速度和效率。
2、工作电压：工作电压需要保证在产品的额定范围内，如12V~24V、24V~48V等。
电磁离合器控制原理
电磁离合器是一种常用的机械传动装置，它通过电磁原理实现传动功效。
电磁离合器的控制原理主要包括电磁激励原理、磁路原理和控制电路原理。
1. 电磁激励原理
电磁离合器的电磁激励原理是通过电流激发线圈中的磁场，使得离合器的传动部件产生磁力吸附效应，从而实现传动功效。
电磁激励原理的实现需要满足一定的电流和磁感应强度条件，同时还需要保证线圈的电气绝缘性能和机械强度等方面的要求。
2. 磁路原理
电磁离合器的磁路原理是指通过合理的磁路设计，使得磁场能够有效地产生和传递，从而实现离合器的传动效果。
电磁离合器的磁路设计需要考虑线圈和铁心的材料和形状等因素，以及传动部件的位置和尺寸等因素。
3. 控制电路原理
电磁离合器的控制电路原理是指通过控制线圈的电流和时间，实现离合器的开合和传动控制。
控制电路的设计需要考虑电源电压和电流、线圈电阻和电感、开关器件的类型和特性等因素，以保证控制效果和安全性能。
综上所述，电磁离合器的控制原理是一个复杂的系统工程，需要全面考虑机械、电气、磁性等多个方面的因素，才能实现有效的传动控制效果。
电磁离合(制动)器控制电路电磁离合(制动)器线圈供电均为直流电源,其容量应大于相应规格离合(制动)器线圈消耗的功率(PH),并保证离合(制动)器线圈两端的工作电压为相应规格的额定电压UH。
当无法从电网获取电能时，可用蓄电池组作为离合（制动）器的供电电源。
<一> 基本控制电路1、离合（制动）器控制电路（图1）及离合制动器总成控制电路（图2）B-变压器Z-整流器K、K1、K2-转换开关、按钮或接触器触点DL-离合器线圈DZ-制动器线圈RO-电阻D-二极管电阻Ro与二极管Do是用来保护励磁线圈的，即在断电时感应过电压不致击穿线圈绝缘而设置的。
电阻Ro的取值一般为离合（制动）器线圈电阻值（R=UH 2/PH）的（4～10）倍，二极管Do为离合（制动）器线圈励磁电流（I=PH /UH）的（0.5～1）倍，反向电压在200V以上。
2、失电制动器基本控制电路（图3）Rf-分压电阻C-电容J.J1～J5-接触器触点D1～D5整流二极管RX-限流电阻B-变压器Do-二极管Ro-电阻电阻Ro值一般取制动器线圈电阻（R=UH2/PH）的（4～10）倍，二极管Do为制动器线圈励磁电流（I=PH/UH）的（0.5～1）倍，反向电压在300V以上。
如果制动器线圈额定电压不等于99V（或170V），可以采用变压器通过整流达到所需的电压值。
也可参照图1的控制方式。
<二> 特殊控制电路1、电磁离合（制动）器在使用时，要求接通时间短，就必须对电磁离合（制动）器励磁线圈采用快速励磁电路（图4），以提高电流的上升速度。
Rf-分压电阻C-电容J.J1～J5-接触器触点D1～D5整流二极管R X -限流电阻B-变压器Do-二极管Ro-电阻图4（a ）、（b ）、（c ）三种控制方式，在回路中均串入了电阻Rf ，减小了回路时间常数τ值。
从而缩短了离合（制动）器的接通时间。
电源电压U 一般取（2～4）倍的离合（制动）器额定电压UH 值或更高，视接通时间的要求来决定。
《汽车空调电磁离合器控制电路及检测》教学设计适用专业：汽车运用与维修使用范围：课时：2课时撰写时间：2014年5月●教学分析：对于中职学生的教育而言，重点是培养学生的职业技能。
因此，在教学设计上应注重学习的实用性，让学生多动手操作，自主学习，教师以引导启发配合，体现以学生为主体教师为主导的教学理念。
为实现教学目标，除展示实物、演示电子课件外，还运用汽车空调示教板直观地展现空调电磁离合器的工作过程，化抽象为形象，帮助学生掌握重点、理解难点。
通过讲、练结合，引导学生制定工作计划、指导学生操作训练，将所学的理论知识与实践相结合，将教材的知识结构转化为自己的认知结构，实现对知识和技能的掌握和运用。
通过实操训练，增强生产实习安全意识，培养学生团结协作和互助精神。
●教学目标：（一）知识目标1.熟悉鼓风机电路、散热器风扇电路的工作原理；2.知道鼓风机电路、散热器风扇电路与电磁离合器电路的关系；3.能对电磁离合器的典型故障能做出正确的诊断与排除。
（二）能力目标通过现场演示操作、讲解、讨论，提升学生观察、分析问题、解决问题的能力。
（三）情感目标通过讨论，激发学生的学习热情，养成主动学习、交流学习的意识，同时培养学生的团队合作意识。
●教学重点：对电磁离合器的典型故障能做出正确的诊断与排除●教学难点：把对电磁离合器的典型故障能做出正确的诊断与排除●教学准备：1. 桑塔纳3000的维修手册。
2. 桑塔纳3000型轿车3. 世达120件套。
4. 数字式万用表5. 可移动多媒体设备1套。
6. 可移动黑板1块，课桌椅若干。
教学过程：一、情境导入解读实际案例（夏天，空调压缩机电磁离合器无法吸合），让学生思考案例中的问题，引出课题。
（课件展示）【设计思路】讲解案例，创设情景，激发学生兴趣爱好。
二、提出任务通过问题“你能完成空调电磁离合器控制电路的检修吗？”，为学生提出任务，让学生思考并接受任务。
【设计思路】提出问题，布置任务，引导学生思考。
电磁离合(制动)器控制电路电磁离合(制动)器线圈供电均为直流电源,其容量应大于相应规格离合(制动)器线圈消耗的功率(PH),并保证离合(制动)器线圈两端的工作电压为相应规格的额定电压UH。
当无法从电网获取电能时，可用蓄电池组作为离合（制动）器的供电电源。
<一> 基本控制电路1、离合（制动）器控制电路（图1）及离合制动器总成控制电路（图2）B-变压器Z-整流器K、K1、K2-转换开关、按钮或接触器触点DL-离合器线圈DZ-制动器线圈RO-电阻D-二极管电阻Ro与二极管Do是用来保护励磁线圈的，即在断电时感应过电压不致击穿线圈绝缘而设置的。
电阻Ro的取值一般为离合（制动）器线圈电阻值（R=UH 2/PH）的（4～10）倍，二极管Do为离合（制动）器线圈励磁电流（I=PH /UH）的（0.5～1）倍，反向电压在200V以上。
2、失电制动器基本控制电路（图3）Rf-分压电阻C-电容J.J1～J5-接触器触点D1～D5整流二极管RX-限流电阻B-变压器Do-二极管Ro-电阻电阻Ro值一般取制动器线圈电阻（R=UH2/PH）的（4～10）倍，二极管Do为制动器线圈励磁电流（I=PH/UH）的（0.5～1）倍，反向电压在300V以上。
如果制动器线圈额定电压不等于99V（或170V），可以采用变压器通过整流达到所需的电压值。
也可参照图1的控制方式。
<二> 特殊控制电路1、电磁离合（制动）器在使用时，要求接通时间短，就必须对电磁离合（制动）器励磁线圈采用快速励磁电路（图4），以提高电流的上升速度。
Rf-分压电阻C-电容J.J1～J5-接触器触点D1～D5整流二极管R X -限流电阻B-变压器Do-二极管Ro-电阻图4（a ）、（b ）、（c ）三种控制方式，在回路中均串入了电阻Rf ，减小了回路时间常数τ值。
从而缩短了离合（制动）器的接通时间。
电源电压U 一般取（2～4）倍的离合（制动）器额定电压UH 值或更高，视接通时间的要求来决定。

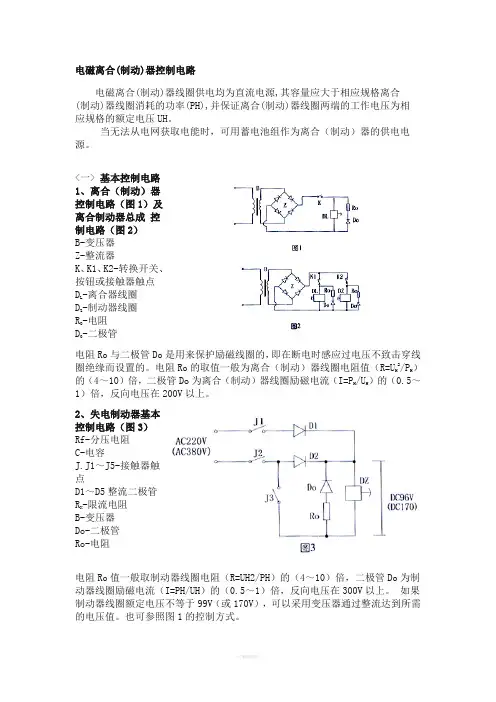

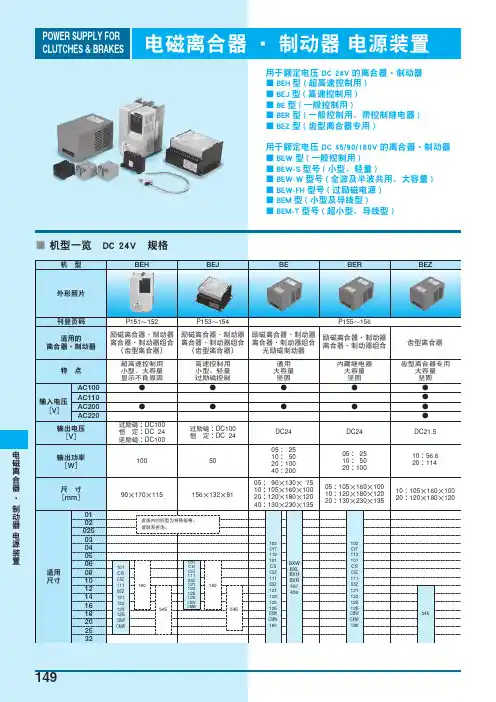

电磁离合(制动)器控制电路
电磁离合(制动)器线圈供电均为直流电源,其容量应大于相应规格离合(制动)器线圈消耗的功率(PH),并保证离合(制动)器线圈两端的工作电压为相应规格的额定电压UH。
当无法从电网获取电能时，可用蓄电池组作为离合（制动）器的供电电源。
<一> 基本控制电路
1、离合（制动）器
控制电路（图1）及
离合制动器总成控
制电路（图2）
B-变压器
Z-整流器
K、K1、K2-转换开关、
按钮或接触器触点
D
L
-离合器线圈
D
Z
-制动器线圈
R
O
-电阻
D
-二极管
电阻Ro与二极管Do是用来保护励磁线圈的，即在断电时感应过电压不致击穿线
圈绝缘而设置的。
电阻Ro的取值一般为离合（制动）器线圈电阻值（R=U
H 2/P
H
）
的（4～10）倍，二极管Do为离合（制动）器线圈励磁电流（I=P
H /U
H
）的（0.5～
1）倍，反向电压在200V以上。
2、失电制动器基本
控制电路（图3）
Rf-分压电阻
C-电容
J.J1～J5-接触器触
点
D1～D5整流二极管
R
X
-限流电阻
B-变压器
Do-二极管
Ro-电阻
电阻Ro值一般取制动器线圈电阻（R=UH2/PH）的（4～10）倍，二极管Do为制动器线圈励磁电流（I=PH/UH）的（0.5～1）倍，反向电压在300V以上。
如果制动器线圈额定电压不等于99V（或170V），可以采用变压器通过整流达到所需的电压值。
也可参照图1的控制方式。
<二> 特殊控制电路
1、电磁离合（制动）器在使用时，要求接通时间短，就必须对电磁离合（制动）器励磁线圈采用快速励磁电路（图4），以提高电流的上升速度。
Rf-分压电阻
C-电容
J.J1～J5-接
触器触点
D1～D5整流
二极管
R
X
-限流电阻
B-变压器
Do-二极管
Ro-电阻
图4（a）、（b）、（c）三种控制方式，在回路中均串入了电阻Rf，减小了回路时间常数τ值。
从而缩短了离合（制动）器的接通时间。
电源电压U一般取（2～4）倍的离合（制动）器额定电压UH值或更高，视接通时间的要求来决定。
电阻Rf=UH/IH，其功率P＞IH(U-UH）,电容C取值为(200-2000)uF，耐压取10倍以上的UH值。
为避免电阻Rf上消耗功率，对功率较大的离合（制动）器，可采用图4（d）控制方式，图中Rx为限流电阻以保护半波整流二极管D5。
2、电磁离合（制动）器在使用时，要求断开时间短和消磁剩磁，就必须采用消磁电路。
同时，起到了对励磁线圈和开关触点的保护作用（图5）。
J1～J5-接触
面触点
S
J
-时间继电
器触点
R d .R
C
-电阻
C-电容
图5（a）的控制方式，在消磁回路中串入电阻Rd，其值一般为（8-10）倍的离合（制动）器励磁线圈电阻值。
利用时间继电SJ常闭触点的闭合得电延时断开，来控制反向消磁时间。
图5（b）当离合（制动）器通电的同时，电源通过RC对电容C充电，最终达到稳定值UH，当离合（制动）器断电时，电容储存的电能对离合（制动）器反向放电。
阻值RC一般为（8-10）倍的离合（制动）器励磁线圈电阻。
3、当离合（制动）器在使用时，要求接通时间快，又要求断开时间短，可采用图4与图5合理组合的控制电路。
一般适用于离合（制动）器动作频率较高或定位准确的场合。
总之，要想达到理想的效果，可根据接通时间和断开时间的具体要求，选取适当电路参数和控制方式来达到目的。
