Instruction Manual Electric Utility Heater Model No. QGW15-447Table of ContentsSpecificationsImportant Safety Instructions Operating Instructions Important Safety Features Care and Maintenance Warranty 2 3 5 6 6 6SpecificationsModel Number : QGW15-447Voltage Rating : 120 V AC (60 Hz)BTU Output : 5,120 BTUsAmps : 12.5 AUnit Size : 5” (W) x 6.3” (D) x 5” (H) Unit Weight : 2.66 lbs.Important Safety InstructionsImportant InstructionsWhen using electrical appliances, basic precautions should always be followed to reduce the risk of fire, electric shock and injury to persons, including the following:1. Read all the instructions before using this heater/fan.2.This heater/fan is hot when in use. T o avoid burns, do not let bare skin touch hot surfaces. Use provided handle when moving this heater. Keep combustible materials, such as furniture, pillows, bedding, papers, clothes and curtains at least 3 feet (0.9 meters) from the front of the heater-fan and keep them away from the sides and rear.3. Do not leave heater operating while unattended. Use of extreme caution is necessary when any heater is used by or near children, invalids, disabled persons or pets.4.Do not operate the heater with a damaged power cord or after the heater malfunctions, has been dropped or damaged in any manner. Return heater to authorized service facility for examination, electrical or mechanical adjustment or repair.5. Do not use heater outdoors.6.Use your heater only in dry environments. This heater is not intended for use in a bath room, laundry area, or similar locations, or near sinks, washing machines, swimming pools or other sources of water. Never locate heater where it may fall into a bathtub or other water container. Do not use in damp environments such as flooded basements.7. Do not place the heater on a small, unlevel, uneven or any surface which might allow heater to tip or fall.8.For proper operation, heater should be placed on a smooth, non-combustible surface. Do not place on rugs, carpet, vinyl flooring or other plastic surfaces. Not for use outdoors or in wet areas.9. This heater is not designed as a primary heat source.10. Always plug heaters directly into a wall outlet/ receptacle. Never use with an extension cord orrelocatable power tap (outlet/power strip). Always unplug heater when not in use.11. Do not run power cord under carpeting. Do not cover cord with throw rugs, runners or similar coverings.13. Do not insert or allow foreign objects to enter any ventilation or exhaust opening as this may cause anelectric shock or fire or damage the heater.Intended use:applications. Use only with electrical wiring that is in good working order and that meets applicable codes and ordinances. This heater must be plugged in to a 120V AC, 15 Amp. (or larger) circuit. Do not plug any other appliance into the same circuit. If you have any questions whether your wiring is adequate, consult a qualified electrician. Risk of fire, overheating, malfunction, property damage, injury or even death may result if not adhered to.Use your heater-fan only with a working smoke detector located in the vicinity of this appliance.While using your heater/fan, you should follow the IMPORTANT INSTRUCTIONS listed below. As part of those instructions, we have used the word WARNING to indicate the level of hazard: WARNING indicates a hazard which, if not avoided, could result in injury or death.14. T o prevent a possible fire, do not block air intakes or exhaust in any manner. Do not use on softsurfaces like a bed, where openings may become blocked.15. A heater has hot and arcing or sparking parts inside. Do not use it in areas where gasoline, paint orflammable liquids are used or stored.16. Use this heater only as described in this manual. Any other use not recommended by themanufacturer may cause fire, electric shock or injury to persons or property.17.This appliance is not intended for use by persons (including children) with reduced physical, sensoryor mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safely. Children should be supervised to ensure that they do not play with the appliance.1. Power Indicator Light2. Caution Indicator Light3. Power Control Dials4.Thermostat DialHeater Operation: Always operate the heater in the upright position following all instructions and recommendations listed in this manual.Heater Location: Place the heater in the area of the room that is coldest.Heater Connection: Plug heater directly into a functional 120 volt A.C., 60 Hz wall outlet. Be sure plug fits tightly in outlet. A loose connection may cause overheating and damage to the plug or heater.Operating InstructionsPower/Caution Lights: This heater is equipped with Power and Caution Lights. The power light will illuminate when the unit is plugged in. The Caution Light will illuminate when the unit overheats. When located in this manual.Turning Heater On:LOW (I) or HIGH (II) setting. Then rotate the thermostat control clockwise to the HIGH THERMOSTAT position as described below. (During the heaters initial use, you may experience a slight odour or smoke. This is minutes of use.)Power Control Dial: This heater has two heat settings: High ( II )and Low ( I ). Use the higher setting (1,500 watt) to raise the room temperature quickly. When the desired temperature is reached use the Setting Thermostat: After heater has been turned on and the room has reached the desired temperature, “click”). By leaving the thermostat at this setting it will automatically maintain this temperature. T o lower temperature, rotate the knob further counter-clockwise (towards the LOW position (-)). T o raise the temperature, rotate the thermostat knob clockwise (towards the HIGH position(+)).To Operate Fan Only:clockwise so the fan will run continuously.Turn the center dial to the OFF position before unplugging or plugging in the heater. Heatershould be unplugged when not in use.power control dials Low setting. It ispower control dials ( )The power indicator light, located near the control panel, lights whenever the heater or fan plugged in. The heater is equipped with an automatic overheat protection device located inside the body of the heater. If the heater grille is obstructed, or if the heater gets too hot for any reason, the automaticoverheat protection device will turn the heater o . T o reset the heater, simply turn power o and unplug the heater for 10 minutes until it cools down and you may plug in and restart the heater. Be sure that the heater is on a smooth level surface with no obstructions.Care and MaintenanceCleaning: Clean the outside surface with a clean damp cloth. Do not use harsh chemical or abrasive cleaners. DO NOT IMMERSE THE HEATER IN WATER. Allow heater to dry completely before use.WarrantyYour Thermosphere heater has warranty against defects in materials and workmanship for a period of one (1) year from the date of original purchase. Please keep your proof of purchase (receipt) for any warranty claims. Warranty does not cover wear and tear, and damages arisen from misuse or use not in accordance with the product instructions.Important Safety FeaturesRepair: DO NOT OPERATE THE HEATER WITHOUT THE GRILLE IN PLACE. DO NOT USE THE HEATER IF IT HAS MALFUNCTIONED OR BECOME DAMAGED IN ANY WAY .Storage: Keep original carton for storage of the heater. Coil and tie the power cord to avoid damage during storage.。

感谢您选购三友电磁蒸汽加热器！为了您更好的使用本产品，在您开始安装使用前，敬请您务必仔细阅读本使用说明书，并妥善保存。

谢谢！特别忠告* 检查新机是否运输损坏；* 安装前应请专业人员详细检查供电线路及电表容量是否符合本机要求；* 必须安装可靠的接地线；* 必须安装合适的空气开关，不使用时请关闭空气开关；* 电磁蒸汽加热器必须竖直安装，接通储热油罐后再通电试机，不得将本产品安装在距易燃物和强磁场太近的地方；* 油道系统必须安装杂物过滤器，并且定期清洗；* 如果产品损坏，必须请当地销售商专业人员维修或更换，擅自打开机箱造成的损坏不在保修围。

文档大全一、产品介绍“三友”牌电磁蒸汽加热器：是一种利用电磁感应原理，将电能转换为磁热能的加热器，在控制器由整流电路将50/60HZ的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20—25KHZ的高频电压，高速度变化的电流通过线圈会产生高速度的磁场，当磁场部的磁力线通过金属导铁体时产生无数的小涡流，使导铁体自行高速发热，然后再将导铁体的热量给水汽化达到快速制热的目的。

基本工作原理是：通过一套自动控制装置，确保运行过程中液体控制器或高、中、低电极探棒反馈控制水泵的开启、闭合、供水量长短、炉胆加热时间；由压力继电器调定的最高蒸汽压力随着蒸汽的不断输出，炉胆水位不断下降，当处于低水位（机械式）、中水位（电子式）时，水泵自动补水，到高水位时，水泵停止补水；与此同时，电磁加热器继续加热，源源不断产生蒸汽，面板上或顶端上部的指针式压力表即刻显示蒸汽压力数值，整个过程自动工作。

本产品具有升温速度快、热效率高、使用围广、智能控温、随意调节功率、样式美观、节省空间等特点，电磁蒸汽加热器是一款新研制开发的现代工业热源升级换代的首选产品，广泛适用于洗涤熨烫行业：干洗机、烘干机、水洗机、脱水机、熨平机、熨斗、等设备配套使用；包装机械行业：贴标机、套标机配套使用；生物化工行业：发酵罐、反应釜、夹层锅、搅拌机、乳化机等设备的配套使用；食品机械行业：豆腐机、蒸箱、灭菌罐、包装机、涂料设备、封口机、等设备的配套使用；其它适用行业：文档大全（油田、汽车）蒸汽清洗行业、（宾馆、宿舍、学校、搅拌站）热水供应、（桥梁、铁路）混凝土养护、（休闲会所）桑拿洗浴、热交换设备等。

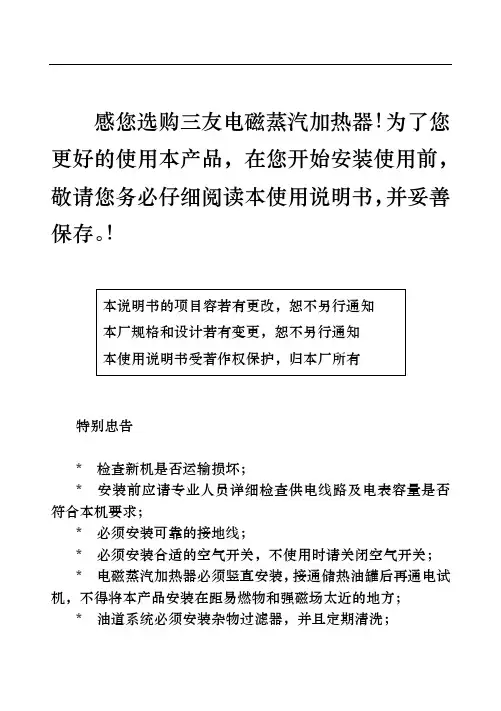

感您选购三友电磁蒸汽加热器！为了您更好的使用本产品，在您开始安装使用前，敬请您务必仔细阅读本使用说明书，并妥善保存。

！特别忠告* 检查新机是否运输损坏；* 安装前应请专业人员详细检查供电线路及电表容量是否符合本机要求；* 必须安装可靠的接地线；* 必须安装合适的空气开关，不使用时请关闭空气开关；* 电磁蒸汽加热器必须竖直安装，接通储热油罐后再通电试机，不得将本产品安装在距易燃物和强磁场太近的地方；* 油道系统必须安装杂物过滤器，并且定期清洗；* 如果产品损坏，必须请当地销售商专业人员维修或更换，擅自打开机箱造成的损坏不在保修围。

一、产品介绍“三友”牌电磁蒸汽加热器：是一种利用电磁感应原理，将电能转换为磁热能的加热器，在控制器由整流电路将50/60HZ 的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20—25KHZ的高频电压，高速度变化的电流通过线圈会产生高速度的磁场，当磁场部的磁力线通过金属导铁体时产生无数的小涡流，使导铁体自行高速发热，然后再将导铁体的热量给水汽化达到快速制热的目的。

基本工作原理是：通过一套自动控制装置，确保运行过程中液体控制器或高、中、低电极探棒反馈控制水泵的开启、闭合、供水量长短、炉胆加热时间；由压力继电器调定的最高蒸汽压力随着蒸汽的不断输出，炉胆水位不断下降，当处于低水位（机械式）、中水位（电子式）时，水泵自动补水，到高水位时，水泵停止补水；与此同时，电磁加热器继续加热，源源不断产生蒸汽，面板上或顶端上部的指针式压力表即刻显示蒸汽压力数值，整个过程自动工作。

本产品具有升温速度快、热效率高、使用围广、智能控温、随意调节功率、样式美观、节省空间等特点，电磁蒸汽加热器是一款新研制开发的现代工业热源升级换代的首选产品，广泛适用于洗涤熨烫行业：干洗机、烘干机、水洗机、脱水机、熨平机、熨斗、等设备配套使用；包装机械行业：贴标机、套标机配套使用；生物化工行业：发酵罐、反应釜、夹层锅、搅拌机、乳化机等设备的配套使用；食品机械行业：豆腐机、蒸箱、灭菌罐、包装机、涂料设备、封口机、等设备的配套使用；其它适用行业：（油田、汽车）蒸汽清洗行业、（宾馆、宿舍、学校、搅拌站）热水供应、（桥梁、铁路）混凝土养护、（休闲会所）桑拿洗浴、热交换设备等。

电磁感应加热设备说明书[工业级]一、电气参数1、额定输入电压：AC380V （三相五线）2、工作电压范围：AC330V~AC420V3、工作频率：50HZ/60HZ4、空气漏电开关参数：150A5、谐振频率：16.5Khz——35Khz6、额定功率：__60___KW ± 5%7、额定工作电流：__85__Amp8、功率输出控制：5档控制 20%、40%、60%、80%、100%9、启动时间：小于5秒二、故障代码红色指示灯亮且显示“1”=谐振电路保护闪烁“－”=无锅闪烁“2”=线圈盘温度过高保护闪烁“3”=线圈盘温度传感器（热敏电阻）开路闪烁“4”=IGBT模块温度过高保护【或IGBT温度传感器（热敏电阻）短路】闪烁“5”=IGBT模块温度传感器（热敏电阻）开路三、环境要求1、温度：-20℃~45℃2、湿度：≤95%3、设备远离水蒸汽、油烟机、灰尘，不要堵塞设备的进出风口，以保证风冷效果，周围没有导电尘埃，爆炸性气体及腐蚀性气体，没有明显的震动和颠簸。

四、性能描述1、产品具有过热、过流、过压、缺相、浪涌、欠压、IGBT短路、开路、线盘短路、开路等多项保护功能，确保了设备安全稳定运行。

2、全桥移相技术，双核大功率器件采用了世界名牌IGBT模块。

3、IGBT驱动采用了美国安捷伦（惠普公司）的超高速光耦，纳秒级的处理速度更是保证了信号的传送稳定性与出现故障时能够更快速的保护。

4、控制核心部分采用韩国三星高速数字处理芯片，能够实时对设备工作状态进行监视。

5、产品工业级的设计，独创的软启动功能，在频繁开启情况下更是确保了设备长时间运行的稳定性和超强的抗干扰能力。

6、散热方面采用了多个台湾高转速高品质涡轮风机，强劲的风量让设备冷酷起来。

7、多段功率输出控制，高功率因数，成熟稳定锁相环技术。

五、产品特点1、隔离电源设计，确保人身安全。

2、热效率高，大于等于90%。

3、功率分段控制，节能更突出。

4、工业级品质设计，安全可靠。

三相10KW、15KW高性能数字电磁加热控制板控制器介绍说明10KW、15KW/380V数字电磁加热控制板（控制器），为江信电子新一代基于AVR控制的数字高性能电磁加热节能产品。

本产品主要采用全数字锁相跟踪，驱动部分采用高速光藕驱动以及世界名牌英飞凌IGBT模块。

具有性能稳定，故障率、低安装方便，调试简单的特点。

本电磁加热控制板（控制器）可广泛应用于塑料机械(如注塑机、拉丝机、造粒机、挤出机的节能改造工程中)食品机械、原油输送等类似加热行业。

一、技术参数：●额定功率：10KW、15KW；●额定电压：300~450V；●额定电流：10KW：15A；15KW：20-22A；●工作频率：10~40kHz；●谐振模式：串联半桥；●线圈电感量：10KW：160-200μH，横截面10mm2，约30-35米●15KW：120-150μH，横截面16mm2，约28-30米●保温棉厚度：15-25mm；●产品尺寸：长220*宽220*高110。

●控制器尺寸：长290*宽250*高167。

二、产品主要特性：●基于AVR微控制器的数字锁相自动跟踪控制，提供强大的数字计算能力，能实现用户直接对话，能与触摸屏工业计算机连接；●采用高速光藕隔离驱动IGBT；●世界世牌英飞凌IGBT模块●强大的开放式应用平台，用户可以设置各种应用参数达到控制目的；●数字化无级调节功率，功率调节范围：20-100%；●支持0-5V或4-20mA输入做PID调节功率；●支持0-100℃负载温度检测（精度达±1℃）；●启动时间〈1S，瞬间过流保护时间≤2uS；●软开关技术，多方面选择面板加热模式和外部端子加热模式，能实现PID闭环控制；●采用工业元器件，100%经高温老化测试，确保长期在50℃工业环境中24小时可靠工作；●高效节能：热效率高达95%以上，同等条件下，比电阻式加热方式节电30%-80%，预热时间缩一半以上；三、安装注意事项：●安装固定控制板时，散热器是带电的，手和其它导电物体千万不要碰到。

百度文库•好好学习,天天向上I:海颜诺电代技术应用冇限公词商用电磁炉机芯安装使用说明书感谢您使用我公司的节能环保产品，感谢您为我们共同的生活环境添加一片绿叶，在使用该产品之前，请您仔细阅读该产品使用说明书，本公司的电磁加热机芯分为厨房设备加热及工业设备加热两大类型，电磁机芯在进行安装到上述设备上使用时，要按照一定的安装规程，比如电磁机芯的配件安装、电源输入安装、输出加热线盘安装、加热设备等。

本系列电磁机芯属于电源大功率产品，为了能让您正确的使用电磁机芯，并防患于未然，安装使用前请详细的阅读本安装使用说明书，按照安装使用说明书上的安装使用规程，进行正确的安装电磁机芯于加热设备上使用。

一・安装前准备 .............................................二安装方法 .................................................三. ........................................................ 操作及使用方法 .................................................四. ........................................................ 安装使用齊事项 .................................................五. ........................................................ 机芯保护装置 ...................................................电磁感应加热原理七. ...................................................... 电路原理框图......................................................八.具体参数 (16)九.故障检查及处理 (16)十、产品的保养 (17)十一.机芯售后服务承诺书 ..................................一、安装前准备1、了解设备各个部分的准确尺寸2、三相380V电源输入线的配线要求机芯型号：________________ 输入电压及范围：三相300V~440V/AC电线：在安装输入电线时应确保输入电线线径能否通过机芯工作最大电流，以避免电线过流不足导至输入线过热老化损坏，并且产品设备要安装可靠的接地线。

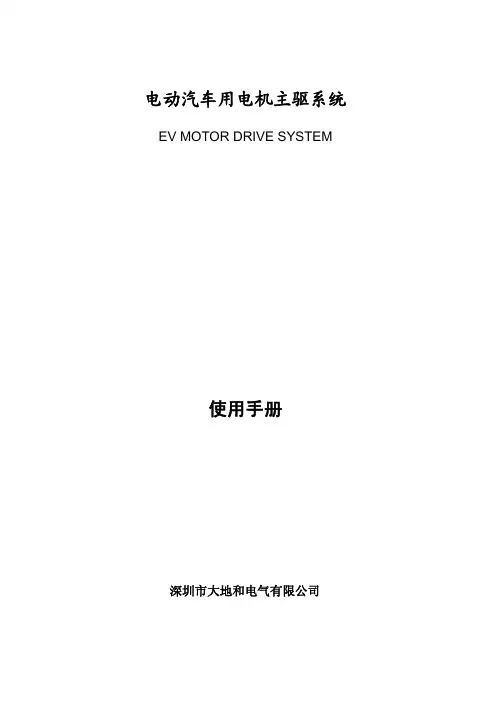

电动汽车用电机主驱系统EV MOTOR DRIVE SYSTEM使用手册深圳市大地和电气有限公司本电机驱动系统专为电动汽车主驱系统而设计，主要由两部分组成—主驱电机及其控制器。

本手册全面介绍了系统的组成、参数规格、配线、电路原理图、机械安装、故障排除、系统维护、通信协议等方面的内容。

为使操作准确无误，在使用前请认真阅读此手册，并妥善保存，以便随时查阅。

如出现系统异常，请用户及时与我们联系维修事宜，而不要自行打开控制器、电机维修，否则由此造成的系统损坏本公司将不予负责。

我们将保留系统日后更改而不通知用户的权利。

目录1.初步了解你的系统2.配线3.电路原理图4.安装方法5.通信协议6.保护功能7.维护与检查8.故障及对策附录A 系统参数附录B 电机外形尺寸图附录C 控制器外形尺寸图本系统主要由电机及控制器两部分组成，下面分别就主要构成作一介绍。

1.1 主驱电机本系统电机采用异步调速电机，自然冷却。

电机主要由以下几部分组成。

1.1.1 定子定子由机壳和绕组铁心组成。

1.1.2 转子转子由转轴和笼形转子铁心采用重型过盈配合热套装配而成。

1.1.3 端盖前端盖上布有安装外止口，后端盖上布有螺纹孔可供安装速度传感器用。

前、后端盖分别装有原装进口全密封轴承，使用过程中无需再添加润滑油。

1.1.4 速度传感器及其保护盖电机后端安装有速度传感器，其固定在后端盖上，转子安装在转轴上。

1.1.5 三相引出线三相硅电缆引出线接至电机定子三相线圈绕组，通过保护套从电机后端盖引出。

使用时与控制器对应的同颜色电缆线相接。

1.1.6 电机出厂编号每台出厂电机只有一个唯一的编号，编号位置见下面的附图。

1.2 电机控制器本系统控制器采用异步调速电机控制器，强迫风冷。

控制器主要由以下几部分组成。

1.2.1 散热器系统散热器系统由散热风扇2只、铝质散热器及风扇罩组成。

1.2.2 机箱机箱由钢板折弯成型，外表喷粉处理，起保护内部电路器件的作用。

电取暖控制器使用说明书RJ-ESEM-1-JY一、产品示意图二、功能简介1、外置漏电保护：使用过程中，如加热管、循环泵或其它原因引起漏电，会立即切断电源保护使用者的人身安全。

保护动作电流不大于15mA ，保护动作时间不大于0.1S ，故障排除后，重新接通电源，并按下漏电保护复位按钮。

便恢复正常。

特别注意：使用前按下复位按钮后，应先按一下漏电保护器上的测验按钮，如果漏电保护器上的复位按钮此时没有跳起，说明漏电保护有故障，应严禁使用；如此时漏电保护器上的复位按钮跳起，说明漏电保护器正常。

再按下复位按钮方可使用。

2、水箱温度传感器检测：如果水箱温度传感器出现断路，会立即报警，显示故障代码“E2”,蜂鸣器鸣叫8声。

待故障排除后自行恢复。

3、超高温检测：当水箱温度超过80℃时，判定为超高温，此时会出现报警信号，显示故障代码“E5”，蜂鸣器鸣叫8声，并锁机。

4、模式选择：设有“自动模式/节能模式/上班模式”三种加热取暖工作方式供用户选择（选择方法见使用说明）。

另外还给用户提供了一个睡眠模式。

5、自动模式：打开开关，当水箱温度低于设置温度5度时，立即启动加热功能为水箱加热且循环泵同步连续工作（只要循环泵运行，循环图案便动态旋转，下同），此时“加热”指示灯点亮，“保温”指示灯熄）， 提示正在加热。

当温度上升到设置温度时自动停止电加热，“加热”指示灯熄灭，“保温”指示灯点亮，此时循环泵继续运行2分钟后，再以3分钟停止2分钟运行的方式持续工作。

当水箱温度再次低于设置温度5度时，立即启动加热且循环泵同步连续工作。

当水箱温度再次上升到设置温度时，停止加热，循环泵继续运行2分钟后，以3分停止2分运行的方式持续工作。

如此循环。

如在加热期间按动开关键会进入关机状态，也将会停止加热。

6、节能模式：在打开开关时，当加热条件成立，启动加热功能为水箱加热且循环泵同步连续工作（只要循环泵运行，循环图案便动态旋转，下同），加热期间循环泵连续工作，加热停止期间循环泵按2分钟运行3分钟停止的方式持续工作。

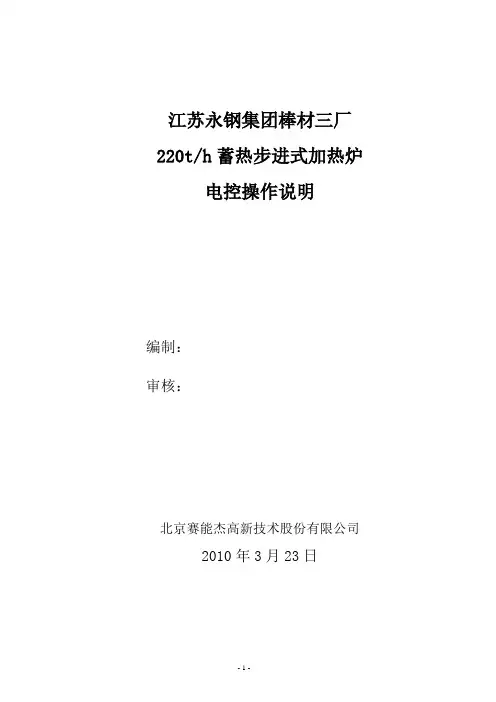

江苏永钢集团棒材三厂220t/h蓄热步进式加热炉电控操作说明编制：审核：北京赛能杰高新技术股份有限公司2010年3月23日加热炉电控操作说明1.概述加热炉自动化控制系统包括的设备如下：●装出料炉门；●炉内装出料辊道；●推钢机；●步进梁；●上料台架●炉外上料辊道；●炉外出料辊道；●装出料剔废机●称重平台●液压站2.操作室与就地操作箱加热炉自动化控制系统共设有1个操作室和若干个操作点，其中操作室中包括2个主操作台（1CT和2CT）及4台上位机（HMI），控制加热炉的就地操作箱代号为：01DC,02DC,04DC,05DC,06DC,07DC,09DC,10DC，104PLC。

操作室中的操作台及上位机的操作范围如下：●1CT操作：入炉区域设备的手动、自动操作；●2CT操作：出炉区域设备和液压站的手动、自动操作；●HMI：整个炉区设备的设备监控、物料跟踪、历史记录、报警等。

加热炉区域的机旁操作箱操作范围：●机旁操作箱01DC：入炉区域设备的机旁操作（包括装料炉门，炉内装料辊道，推钢机）；●机旁操作箱02DC：步进梁的机旁操作；●机旁操作箱04DC：鼓风机的机旁操作（见仪控系统说明）；●机旁操作箱05DC：引风机的机旁操作（见仪控系统说明）；●机旁操作箱06DC：出炉区域设备的机旁操作（包括炉内出料辊道，出料炉门）；●机旁操作箱09DC：炉外出炉区域设备的机旁操作（包括炉外出料辊道，出料剔废机，称重平台）；●机旁操作箱10DC：炉外入炉区域设备的机旁操作（包括炉外上料辊道，上料剔废机）；●机旁操作柜104PLC:液压系统的机旁操作（包括主泵，循环泵，加热器，冷却水阀）。

3.操作步骤1)鼠标左键点击电控上位机（HMI）画面中的“设备监控”,确认所有的机旁操作点处于集中控制状态（集中功能块显示为绿色）。

2)开启液压泵鼠标左键点击电控上位机（HMI）画面中的“液压站”,确认液压系统是否处于正常状态。

与泵对应的吸油口蝶阀打开(对应的图标由红变为绿）,无系统压力高(≥180kg),油箱液位超低（＜200mm），油温超高（＞60℃）（对应的图标由灰变为红）信号即为液压站正常。
