电磁感应加热器使用方法

感应加热器使用说明书感谢您购买我们的感应加热器。

本说明书将向您介绍该产品的使用方法及注意事项，请仔细阅读并按照指示操作，以确保您的安全和正常使用体验。

一、产品概述感应加热器是一种高效、节能的加热设备，利用感应电流在导体上产生的电磁感应原理，将电能转化为热能。

该产品广泛应用于家庭和工业领域，如炉具、水壶、电磁炉等。

二、使用方法1. 准备工作：a. 检查产品包装是否完好，确认无损坏情况后，将感应加热器放置在平稳的桌面上。

b. 将加热器的插头插入电源插座，确保插头与插座完全贴合。

2. 操作步骤：a. 打开加热器的电源开关，显示屏将亮起并显示当前的工作状态。

b. 使用加热器提供的控制按钮或触摸屏，调整加热器的工作温度或功率。

按下相应的加热温度或功率按钮，加热器将自动调整相应的参数。

c. 将需要加热的物品并置于加热器的感应区域内，感应加热器会自动检测到物体的存在并开始加热。

d. 等待加热过程完成后，通过控制按钮或触摸屏，将加热器的电源开关关闭，断开与电源的连接。

三、注意事项1. 使用环境：a. 请将加热器放置在通风良好的地方，避免高温、潮湿或者多尘的环境。

b. 请勿将感应加热器置于易燃或易爆的材料附近，以免发生危险。

2. 使用过程中：a. 请勿将手或其他物体伸入加热器的感应区域内，以免造成伤害。

b. 加热器处于工作状态时，表面温度会升高，请勿直接用手触摸，以免烫伤。

3. 清洁与维护：a. 在清洁加热器之前，请确保已关闭电源开关并拔掉电源插头，防止发生意外。

b. 使用柔软的干布清洁加热器的表面，不要使用酸性、碱性或腐蚀性溶液进行清洁。

c. 请定期检查电源线、插头等连接部分是否损坏，如发现异常情况请及时联系售后服务。

四、故障排除1. 若感应加热器无法正常工作，请先检查电源是否正常连接，插头是否完全插入插座。

2. 如电源连接正常，但感应加热器仍无法启动，请立即停止使用，并联系售后服务。

感应加热器是一种高效、安全的加热设备。

60KW电磁感应加热器说明书（高效率谐振式工作，非一般定频或恒功率模式）一、产品电气规格：1、额定电压频率：380VAC 50Hz /60Hz2、电压适应范围：330V-430V3、额定功率：根据工件加温要求4. 额定电流:90A4、工作频率：12-28KHz 最佳段10KHz5、安全工作环境温度：-20℃-45℃;6、工作湿度：≤95%7、热效率≥95%8、接线示意图9、线圈与被加热体间距为20-25MM。

二、基本性能概述：1、有软启动功能,在频繁启动的情况下,安全可靠,使用寿命长2、有缺相保护功能3、有IGBT过流保护功能4、有IGBT过温保护功能5、有加热线圈短路保护功能6、全桥串联谐振电路拓扑,抗干扰能力强7、采用高性能IGBT驱动芯片驱动8、自动识别负载及锁相功能,以使负载端得到最高功率因数，也使电路精确控制在弱感性区高效率工作9、数台机芯并联安装在同一个加热管上,互不干扰10、节电效果好:与目前采用的电热圈相比,节电可达30%以上11、安装方便:可接桶型和平盘型等等结构方式感应线圈12、运行成本低,维修量少,产品保修1年,终生维护13、产品尺寸：机壳长610*宽350*高230三、产品使用所接负载特性：5130号钢以及45号钢类，线圈与工件距离2CM-2.5CM厘米（特殊材料要特殊调试）60KW：所接铁质150- 180uH，感应线圈线径不小于35—16*2平方毫米，电流90A线约38米.注意：电感量只是应用的其中一个参数而已，具体要实测工作频率和电流，通过增减线圈匝数来匹配功率，加热温度要求高的感量适当减小，工作频率在12-28KHz范围内，保持加热到所需最高温度时频率不低于13KHz（工件温度升高时等效串联阻抗R上升，RLC的谐振频率会降低, 同理R上升，母线电压不变的情况下电流有所下降是正常的）五、产品主要应用领域：工业加热设备如塑胶机械注塑机、造粒机、吹膜机、拉丝机，锅炉等等的节能改造中; 民用加热产品如电磁热水器,电磁热水瓶,电磁炉等高效加热电器中。

电磁感应加热器安全操作规程
电磁感应加热器是一种采用电磁感应原理进行加热的设备，广
泛应用于工业制造、医药制造、烹饪等领域。

由于电磁感应加热器
的特殊性质，我们在操作设备时需要格外注意安全问题，下面是电
磁感应加热器的安全操作规程。

一、设备安装
1.将电磁感应加热器放置在平整的地面上，确保设备稳固。

2.设备放置后，需要调整加热盘的高度，以确保加热盘与加热
物体之间的距离在规定范围内。

3.在设备周围设置警示标识，防止人员误触设备。

二、设备操作
1.操作设备前，需要检查电源线和设备是否损坏，保证设备处
于完好无损的状态。

2.设备内部有高压电路，请勿随意打开设备，以免发生触电等
危险。

3.操作设备时需要注意不要将金属物体、水、咖啡等容易导电
的物质放置在加热区域，以免发生意外事故。

4.当加热过程中，需要及时关注被加热物体的温度，防止发生
过热现象。

5.设备在操作过程中会产生较强的磁场，需要保持一定的距离，以防止对身体产生不良影响。

6.设备操作完成后，需要将设备内部的电源关闭，并且等待设
备完全冷却后再进行清洁和移动。

三、设备维护
1.电磁感应加热器需要保持干燥清洁，避免水和湿气进入设备
内部。

2.定期检查设备内部的电线、电机等零部件是否有松动或者磨损。

3.设备长时间不使用时需要切断电源，以节省能源并保护设备。

4.设备维护需要由专业人员进行，以保证设备性能和安全性。

以上是电磁感应加热器的安全操作规程，请严格按照规定操作
设备，确保人身安全和设备正常运行。

为了正确使用本产品，请认真细读使用说明书一、产品的部件名称和接线12345689710121113141617181920212423152825222726德国英飞凌原厂驱动：磁隔离技术全进口高性能、多级电感虑波电源，贴片制造工艺编号接线和用途1接散热风扇的电源电压，当风扇为220V时就接220V电源，当风扇为380V 电压时，就接380V电源2接散热风扇220V或380V（随用户定，一般为380V）3当外接散热风扇为直流24V时，此接口为开关，控制24V风扇工作或停止。

此两端接口实际上就是主板上继电器输出常闭接触点4双交流24V电源（做半桥时4或5选1个）5双交流24V电源（做半桥时4或5选1个）6单交流16V电源7电源指示灯（红色）8工作指示灯，待机时，闪亮，工作时，一直亮（绿色）9外接指示灯，引接到机箱外面的LED接口上10软启动接口，引到外机箱中的R/S接口上（可通过F-02设置断开工作或闭合工作，出厂默认闭合工作、断开停止状态）11微调节功率电位器，当功率出现较大的偏差时，这个电位器可适当调整1232位高速DSP处理器13外接可编程操作显示器14隔离型RS485通讯接口15外部负载温度检测接口1，精度达±1℃（最高150℃）单路时，默认1用来测量外部工作温度16外部负载温度检测接口2，精度达±1℃（最高150℃）17多功能输入接口（通过F-20来设置）：1、做外接电位器10K输入，可以调节功率大小20%-100%范围2、做外接PID输入（0-5V）输入做红外测温仪或热电偶转换电压0-5V输入，实现显示温度和控制功率大小（最高可以测量显示1000℃）18接高频互感器，注意方向。

若方向接反时，功率很小19IGBT模块驱动（做半桥时，选择19、20或23、24即可）20IGBT模块驱动（做半桥时，选择19、20或23、24即可）21接直流母线高压22IGBT温度传感器接口23IGBT模块驱动（做半桥时，选择19、20或23、24即可）24IGBT模块驱动（做半桥时，选择19、20或23、24即可）25接直流母线高压26RS485通讯接口，接A、B27外接K型热电偶28外接12V继电器带动其它需要的负载，与本机的风扇启动/停止同步二、产品的外观尺寸（1）、JS1000-020 （三相全/半桥20KW/380V ）（2）、JS1000-030 （三相全/半桥30KW/380V）390250240450250240（3）、JS1000-040、JS1000-050三相全桥40KW/380V 、三相全桥50KW/380V ，60KW （水冷）（4）、JS1000-060（三相全桥60KW/380V风冷）510290260600310250（5）、JS1000-080（三相全桥80KW/380V风冷）（6）、20KW-80KW电磁加热控制柜外观尺寸（风冷、水冷通用）电磁加热器、温控器、线圈示意图接线说明：1、控制器R/S 接口是启动接口，当这两端子短接时就启动，当断开时就停止。

参数号电磁感应加热器显示盒一级菜单描述电磁感应加热器显示盒二级菜单设置P0.001控制方式设置数码管显示为P0.01按确认键后，数码管显示X(当前设置值)，X为1－5之间一个数字，通过递增递减键可以更改控制方式。

1为12/24VDC开关量，2为4—20mA信号，3为0－10V信号，4为继电器开关/电位器信号，5为RS485半通讯信号P0.002目标功率设置数码管显示为P0.002按确认键后，数码管显示当前设置值，最右位闪烁，通过前翻后键可以移动闪烁位置，用递增递减键修改闪烁位的数值。

目标功率可以设定为额定功率的X%（x为0－100任意整数）P0.003单档功率设置数码管显示为P0.03按确认键后，数码管显示L0.01，按前翻后退键移动到不同档位。

按确认键进入档位例设置，每一档的功率都可以设置为目标功率的x%(x为1－100任意整数）P0.04启动频率设置数码管显示为（P0.04）按确认键后，数码管显示启动频率当前设置值（单位KHz），最左闪烁，按前翻后退键可以移动闪烁位置，按递增递减键可以修改闪铄位数值，按确认键保存后显示修改后启动频率值。

最低频率自动调整为启动频率的1/3P0.05累计工作小时设置数码管显示为P0.05按确认键后，数码管显示当前累计工作小时XXXX（单位10小时），最左位闪烁，通过按前翻后退键可以移动闪烁位置，按递增递减可以修改闪烁位的数值P0.06定时锁机密码设置数码管显示为P0.06其下设三级锁机分别为Pd.01、Pd02、Pd03设定HXXX*20为约定工作时间按确认键后，数码管显示Pd.01，按前翻键显示其它级。

再按确认键数码管显示H000，最左位闪铄，进入该级约定累计小时设定（设定值最高不超过2单位为20小时）。

按确认键保存时间设定，进入密码设置显示0000，最左位闪烁入密码设定，按确认保存锁机密码设定。

其它级的设定步骤完全一样。

到了预设的时间，电源自动锁机。

当设定时间为H000时不锁机，锁机是逐级进行。

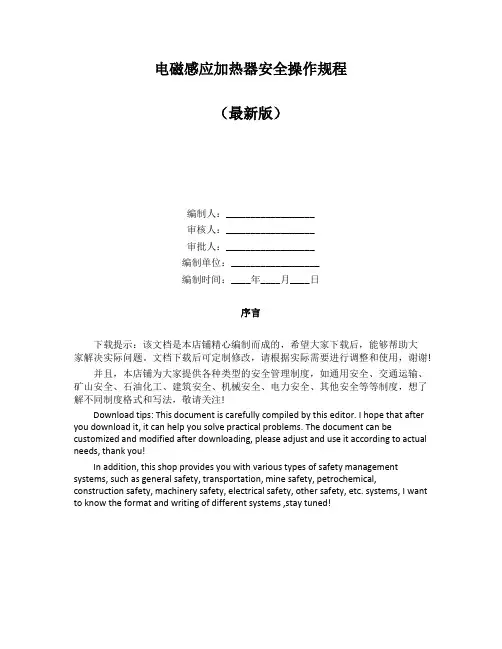

电磁感应加热器安全操作规程（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!电磁感应加热器安全操作规程第一条操作前按规定穿戴好劳动防护用品。

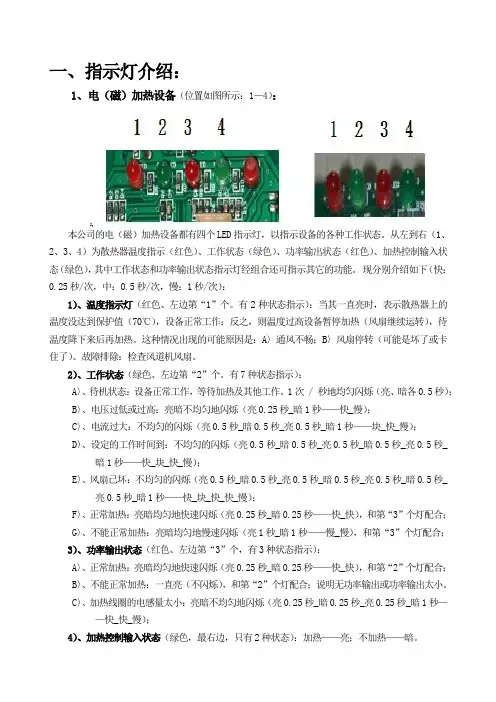

一、指示灯介绍：1、电（磁）加热设备（位置如图所示：1—4）：2、本公司的电（磁）加热设备都有四个LED指示灯，以指示设备的各种工作状态。

从左到右（1、2、3、4）为散热器温度指示（红色）、工作状态（绿色）、功率输出状态（红色）、加热控制输入状态（绿色），其中工作状态和功率输出状态指示灯经组合还可指示其它的功能。

现分别介绍如下（快：0.25秒/次，中：0.5秒/次，慢：1秒/次）：1）、温度指示灯（红色、左边第“1”个。

有2种状态指示）：当其一直亮时，表示散热器上的温度没达到保护值（70℃），设备正常工作；反之，则温度过高设备暂停加热（风扇继续运转），待温度降下来后再加热。

这种情况出现的可能原因是：A〉通风不畅；B〉风扇停转（可能是坏了或卡住了）。

故障排除：检查风道机风扇。

2）、工作状态（绿色、左边第“2”个。

有7种状态指示）：A〉、待机状态：设备正常工作，等待加热及其他工作。

1次 / 秒地均匀闪烁（亮、暗各0.5秒）； B〉、电压过低或过高：亮暗不均匀地闪烁（亮0.25秒_暗1秒——快_慢）；C〉、电流过大：不均匀的闪烁（亮0.5秒_暗0.5秒_亮0.5秒_暗1秒——块_快_慢）；D〉、设定的工作时间到：不均匀的闪烁（亮0.5秒_暗0.5秒_亮0.5秒_暗0.5秒_亮0.5秒_暗1秒——快_块_快_慢）；E〉、风扇已坏：不均匀的闪烁（亮0.5秒_暗0.5秒_亮0.5秒_暗0.5秒_亮0.5秒_暗0.5秒_亮0.5秒_暗1秒——快_块_快_快_慢）；F〉、正常加热：亮暗均匀地快速闪烁（亮0.25秒_暗0.25秒——快_快），和第“3”个灯配合； G〉、不能正常加热：亮暗均匀地慢速闪烁（亮1秒_暗1秒——慢_慢），和第“3”个灯配合；3）、功率输出状态（红色、左边第“3”个，有3种状态指示）：A〉、正常加热：亮暗均匀地快速闪烁（亮0.25秒_暗0.25秒——快_快），和第“2”个灯配合； B〉、不能正常加热：一直亮（不闪烁），和第“2”个灯配合；说明无功率输出或功率输出太小。
