连续和离散系统分析连续系统分析：连续系统的数学描述通常使用微分方程。
对于一个线性时不变（LTI）系统，其数学模型可以表示为：y(t)=x(t)*h(t)其中，y(t)是系统的输出，x(t)是输入，h(t)是系统的冲激响应（即单位冲激函数对系统的响应）。
该式可以进一步表示为积分形式：y(t)=∫[x(τ)*h(t-τ)]dτ这是一种卷积形式的表达。
对连续系统进行频域分析时，通常使用拉普拉斯变换。
假设输入信号x(t)的拉普拉斯变换为X(s)，输出信号y(t)的拉普拉斯变换为Y(s)，系统的传递函数（频域特性）为H(s)，则系统的频域响应可以表示为：Y(s)=X(s)*H(s)其中，*表示拉普拉斯变换中的乘法运算。
离散系统分析：离散系统的数学描述通常使用差分方程。
对于一个线性时不变系统，其数学模型可以表示为：y[n]=x[n]*h[n]其中，y[n]是系统的输出，x[n]是输入，h[n]是系统的冲激响应。
离散系统的频域分析通常使用傅里叶变换或者z变换。
在离散系统中，傅里叶变换将离散信号转换到周期连续频域上。
假设输入信号x[n]的傅里叶变换为X(e^jω)，输出信号y[n]的傅里叶变换为Y(e^jω)，系统的传递函数为H(e^jω)，则系统的频域响应可以表示为：Y(e^jω)=X(e^jω)*H(e^jω)其中，*表示傅里叶变换中的卷积运算。
另一种广泛应用的离散系统分析方法是z变换。
z变换将离散信号转换到z平面上，相当于傅里叶变换的离散形式。
假设输入信号x[n]的z变换为X(z)，输出信号y[n]的z变换为Y(z)，系统的传递函数为H(z)，则系统的频域响应可以表示为：Y(z)=X(z)*H(z)其中，*表示z变换中的乘法运算。
对于离散系统，还需要考虑采样定理以及采样频率对系统分析的影响。
采样定理指出，如果连续信号的最高频率成分小于采样频率的一半，那么可以通过离散信号获得连续信号的信息。
总之，连续和离散系统分析是信号与系统理论中的基础内容。
MATLAB与信号实验——连续LTI系统的时域分析连续LTI系统的时域分析是信号与系统学中的重要课题。
MATLAB作为一种强大的科学计算软件，提供了丰富的工具和函数来进行信号与系统的分析。
下面将介绍MATLAB在连续LTI系统时域分析中的应用。
首先，我们需要了解连续LTI系统的基本概念。
一个连续域线性时不变系统（LTI系统）可以由它的冲激响应完全描述。
冲激响应是系统对单位冲激信号的响应。
在MATLAB中，可以使用impulse函数来生成单位冲激信号。
假设我们有一个连续LTI系统的冲激响应h(t)，我们可以使用conv 函数来计算系统对任意输入信号x(t)的响应y(t)。
conv函数实现了卷积运算，可以将输入信号与冲激响应进行卷积运算得到输出信号。
例如，我们假设一个连续LTI系统的冲激响应为h(t) = exp(-t)u(t)，其中u(t)是单位阶跃函数。
我们可以使用以下代码生成输入信号x(t)和计算输出信号y(t)：```matlabt=-10:0.1:10;%时间范围x = sin(t); % 输入信号h = exp(-t).*heaviside(t); % 冲激响应y = conv(x, h, 'same'); % 计算输出信号```这段代码首先定义了时间范围t，然后定义了输入信号x(t)和冲激响应h(t)。
接下来，使用conv函数计算输入信号和冲激响应的卷积，设置参数’same’表示输出信号与输入信号长度相同。
最后，得到了输出信号y(t)。
在得到输出信号后，我们可以使用MATLAB的绘图功能来可视化结果。
例如，使用以下代码可以绘制输入信号和输出信号的图像：```matlabfigure;plot(t, x, 'b', 'LineWidth', 2); % 绘制输入信号hold on;plot(t, y, 'r', 'LineWidth', 2); % 绘制输出信号xlabel('时间');ylabel('幅度');legend('输入信号', '输出信号');```除了卷积运算外，MATLAB还提供了许多其他函数来进行连续LTI系统的时域分析。

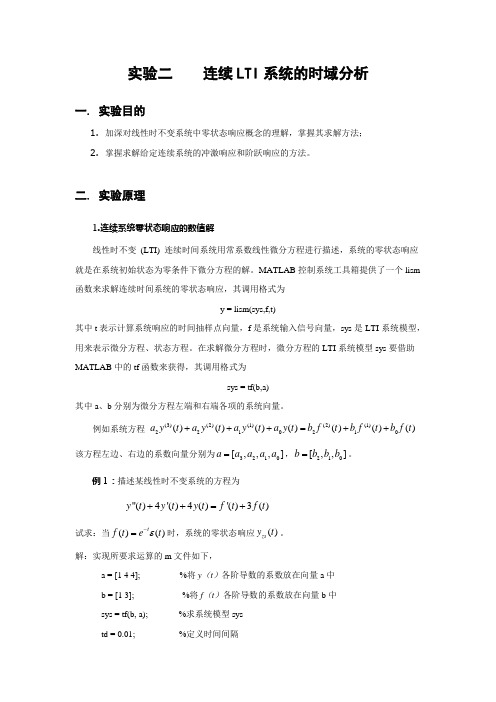

实验二 连续LTI 系统的时域分析一. 实验目的1. 加深对线性时不变系统中零状态响应概念的理解，掌握其求解方法；2. 掌握求解给定连续系统的冲激响应和阶跃响应的方法。
二. 实验原理1.连续系统零状态响应的数值解线性时不变 (LTI) 连续时间系统用常系数线性微分方程进行描述，系统的零状态响应就是在系统初始状态为零条件下微分方程的解。
MATLAB 控制系统工具箱提供了一个lism 函数来求解连续时间系统的零状态响应，其调用格式为y = lism(sys,f,t)其中t 表示计算系统响应的时间抽样点向量，f 是系统输入信号向量，sys 是LTI 系统模型，用来表示微分方程、状态方程。
在求解微分方程时，微分方程的LTI 系统模型sys 要借助MATLAB 中的tf 函数来获得，其调用格式为sys = tf(b,a)其中a 、b 分别为微分方程左端和右端各项的系统向量。
例如系统方程 (3)(2)(1)(2)(1)2210210()()()()()()()a y t a y t a y t a y t b f t b f t b f t +++=++该方程左边、右边的系数向量分别为3210[,,,]a a a a a =，210[,,]b b b b =。
例1：描述某线性时不变系统的方程为"()4'()4()'()3()y t y t y t f t f t ++=+试求：当()()tf t e t ε-=时，系统的零状态响应()zs y t 。
解：实现所要求运算的m 文件如下，a = [1 4 4]; %将y （t ）各阶导数的系数放在向量a 中b = [1 3]; %将f （t ）各阶导数的系数放在向量b 中sys = tf(b, a); %求系统模型systd = 0.01; %定义时间间隔t = 0 : td : 10; %定义时间向量f = exp(-t); %将f （t ）表示出来y = lsim(sys, f, t); %求系统的零状态响应plot(t, y); %绘出零状态响应的波形xlabel('t(sec)'); %给出x 坐标的标签ylabel('y(t)'); %给出y 坐标的标签grid on %在图上显示方格程序运行结果见图1。
实验三连续时间LTI系统的时域分析实验报告一、实验目的通过实验三的设计和实现，达到如下目的：1、了解连续时间LTI（线性时不变）系统的性质和概念；2、在时域内对连续时间LTI系统进行分析和研究；3、通过实验的设计和实现，了解连续时间LTI系统的传递函数、共轭-对称性质、单位冲激响应等重要性质。
二、实验原理在常见的线性连续时间系统中，我们知道采用差分方程的形式可以很好地表示出该系统的性质和特点。
但是，在本实验中，我们可以采用微分方程的形式来进行相关的研究。
设系统的输入为 x(t)，输出为 y(t)，系统的微分方程为：其中，a0、a1、…、an、b0、b1、…、bm为系统的系数，diff^n(x(t))和diff^m(y(t))分别是输入信号和输出信号对时间t的n阶和m阶导数，也可以记为x^(n)(t)和y^(m)(t)。
系统的单位冲激响应函数 h(t)=dy/dx| x(t)=δ(t),则有：其中，h^(i)(t)表示h(t)的第i阶导数定义系统的传递函数为：H(s)=Y(s)/X(s)在时域内，系统的输出y(t)可以表示为：其中，Laplace^-1[·]函数表示Laplace逆变换，即进行s域到t域的转化。
三、实验步骤1、在Simulink中，构建连续时间LTI系统模型，其中系统的微分方程为：y(t)=0.1*x(t)-y(t)+10*dx/dt2、对系统进行单位冲激响应测试，绘制出系统的单位冲激响应函数h(t)；4、在S函数中实现系统单位冲激响应函数h(t)的微分方程，并使用ODE45框图绘制出系统单位冲激响应函数h(t)在t=0~10s之间的图像；6、利用数据记录栏，记录系统在不同的参数下的变化曲线、阶跃响应函数u(t)和单位冲激响应函数h(t)的变化规律。
四、实验数据分析1、单位冲激响应测试那么，当输入信号为单位冲激函数δ(t)时，根据系统的微分方程，可以得知输出信号的形式为：即单位冲激响应函数h(t)为一个包含了单位冲激函数δ(t)在内的导数项序列。
MATLAB与信号实验-——-连续LTI系统的时域分析在信号处理中，MATLAB是一个强大的工具，它提供了许多功能，使我们能够模拟和分析各种信号系统。
对于连续LTI系统，时域分析是一个重要的方法，它允许我们直接观察系统的输入和输出信号之间的关系。
下面是一个关于连续LTI系统的时域分析的实验。
一、实验目的本实验的目的是验证连续LTI系统的时域响应，通过使用MATLAB模拟系统，我们可以观察到不同的输入信号产生的输出信号，从而了解系统的特性。
二、实验步骤1.定义系统：首先，我们需要定义我们的连续LTI系统。
这可以通过使用MATLAB中的lti函数来完成。
我们需要提供系统的传递函数，它描述了系统的输入和输出之间的关系。
2.设置输入信号：为了观察系统的行为，我们需要设置一个合适的输入信号。
在MATLAB中，我们可以使用square函数来生成一个方波信号，该信号具有固定的频率和幅度。
3.模拟系统：使用MATLAB的lsim函数，我们可以模拟我们的连续LTI系统。
这个函数将输入信号和系统的传递函数作为参数，然后计算出系统的输出信号。
4.分析结果：我们可以使用MATLAB的图形功能来观察输入和输出信号。
这可以帮助我们理解系统的行为，并验证我们的模型是否正确。
三、实验结果与分析在实验中，我们使用了不同的输入信号（如方波、正弦波等）来测试我们的连续LTI系统。
对于每种输入信号，我们都观察了系统的输出信号，并记录了结果。
通过对比不同的输入和输出信号，我们可以得出以下结论：1.对于方波输入，系统的输出信号是带有延迟的方波，这表明系统对突变信号的响应是瞬时的。
2.对于正弦波输入，系统的输出信号是与输入信号同频同相位的正弦波，这表明系统对正弦波的响应是具有稳定性的。
这些结果验证了连续LTI系统的基本特性：即对于单位阶跃函数（突变信号）的输入，系统的响应是瞬时的；而对于周期性输入（如正弦波），系统的响应具有稳定性。
这些结果与我们在理论上学到的知识相符，从而验证了我们的模型是正确的。

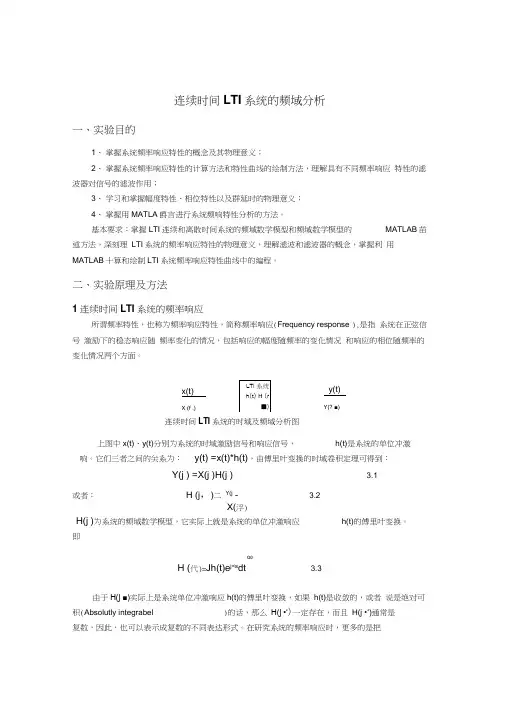

连续时间LTI 系统的频域分析一、实验目的1、 掌握系统频率响应特性的概念及其物理意义；2、 掌握系统频率响应特性的计算方法和特性曲线的绘制方法，理解具有不同频率响应 特性的滤波器对信号的滤波作用；3、 学习和掌握幅度特性、相位特性以及群延时的物理意义；4、 掌握用MATLA 爵言进行系统频响特性分析的方法。
基本要求：掌握LTI 连续和离散时间系统的频域数学模型和频域数学模型的MATLAB 苗述方法，深刻理 LTI 系统的频率响应特性的物理意义，理解滤波和滤波器的概念，掌握利 用MATLAB 十算和绘制LTI 系统频率响应特性曲线中的编程。
二、实验原理及方法1连续时间LTI 系统的频率响应所谓频率特性，也称为频率响应特性，简称频率响应(Frequency response ),是指 系统在正弦信号 激励下的稳态响应随 频率变化的情况，包括响应的幅度随频率的变化情况 和响应的相位随频率的变化情况两个方面。
连续时间LTI 系统的时域及频域分析图上图中x(t)、y(t)分别为系统的时域激励信号和响应信号， h(t)是系统的单位冲激响。
它们三者之间的关系为：y(t) =x(t)*h(t)，由傅里叶变换的时域卷积定理可得到：Y(j ) =X(j )H(j )3.1或者：H (j ，)二 Y(j -3.2X(浮)H(j )为系统的频域数学模型，它实际上就是系统的单位冲激响应h(t)的傅里叶变换。
即Q0H (代)=Jh(t)e j<s dt3.3由于H(j ■)实际上是系统单位冲激响应h(t)的傅里叶变换，如果 h(t)是收敛的，或者 说是绝对可积(Absolutly integrabel)的话，那么 H(j •‘)一定存在，而且 H(j •‘)通常是复数，因此，也可以表示成复数的不同表达形式。
在研究系统的频率响应时，更多的是把x(t)X (f .)y(t)Y(? ■)它表示成极坐标形式：H j)= Hj)e% 3.4上式中，H(jco)称为幅度频率相应(Magnitude response ),反映信号经过系统之后，信号各频率分量的幅度发生变化的情况，申(①)称为相位特性(Phase response )，反映信号经过系统后，信号各频率分量在相位上发生变换的情况。

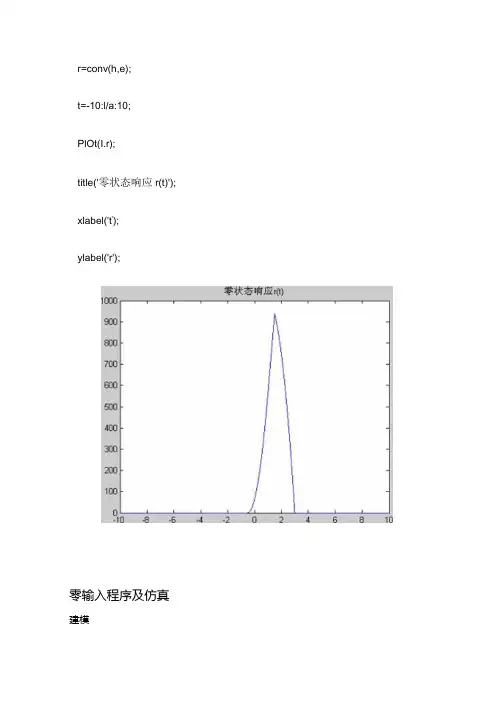

r=conv(h,e);t=-10:l/a:10;PlOt(I.r);title('零状态响应r(t)'); xlabel('t');ylabel('r');零输入程序及仿真建模当UT系统的输入为零时，其零输入响应为微分方程的其次解（即令微分方程的等号右端为零），其形式为（设特征根均为单根）Mf）=GeR÷Ge网+••••+”'其中PbP2,,∙∙,Pn是特征方程alλn+a2λn-l+∙∙∙+anλ+an=O的根，它们可以用rool（八）语句求得。
各系数IIIy及其各阶导数的初始值来确定。
对此有G+G+•…+G=NOp l C l+p2C2+--+P ll C n=Dy0PFG+〃2”工+•…3Y写成矩阵形式为：PJC+IY1C J+∙∙∙+PJC=D"*PlPi - P nC*-∣C∣t-∣JU-IP∣Pi…P…V为范德蒙矩阵，在matlab的特殊矩阵库中有Vandero以下面式子为例：√(r)+5y(0+4y(r)=2∕(∕)-4∕(r)y(OJ=l,y(OJ=5:MAT1.AB程序：a=input(,输入分母系数a=[al,a2,...]=');n=length（八）-l;YO=inputC输入初始条件向量YO=[yO,DyO,D2yO,.p=roots（八）;V=rot90(vander(p));c=V∖Y0';dt=inρut('dt=');te=inpιιt('te-);t=O:dt:te;y=zeros(1,length(t));fork=kny=y÷c(k)*exp(p(k)*t);endplot(t,y);gridon：xlabel(,t');ylabel('y');litle('零输入响应');程序运行结果：用这个通用程序来解一个三阶系统，运行此程序并输入a=[l,5,4]Y0=[l,5]dt=O.Olte=6结果如下列图：依据图可以分析零输入响应，它的起始值与输入函数无关，只与它的初始状态值有关，其起始值等于y(0_)的值。
信号与系统MATLAB仿真——LTI连续系统的时域分析1. 知识回顾（1）经典时域分析⽅法线性时不变（LTI）系统是最常见最有⽤的⼀类系统，描述这类系统的输⼊-输出特性的是常系数线性微分⽅程。
\begin{array}{l} {y^{(n)}}(t) + {a_{n - 1}}{y^{(n - 1)}}(t) + \cdot \cdot \cdot + {a_1}{y^{(1)}}(t) + {a_0}y(t) = \\ {b_m}{f^{(m)}}(t) + {b_{m - 1}}{f^{(m - 1)}}(t) + \cdot \cdot \cdot + {b_1}{f^{(1)}}(t) + {b_0}f(t) \end{array}齐次解：{y^{(n)}}(t) + {a_{n - 1}}{y^{(n - 1)}}(t) + \cdot \cdot \cdot + {a_1}{y^{(1)}}(t) + {a_0}y(t) = 0特征⽅程：{\lambda ^n} + {a_{n - 1}}{\lambda ^{n - 1}} + \cdot \cdot \cdot + {a_1}\lambda + {a_0} = 0均为单根：{y_h}(t) = \sum\limits_{i = 1}^n {{C_i}{e^{{\lambda _i}t}}}有重根（r重根）：{y_h}(t) = \sum\limits_{i = 1}^r {{C_i}{t^{i - 1}}{e^{{\lambda _1}t}}}共轭复根（{\lambda _{1,2}} = \alpha \pm j\beta ）：{e^{\alpha t}}({C_1}\cos \beta t + {C_2}\sin \beta t)r重复根：{e^{\alpha t}}(\sum\limits_{i = 1}^r {{C_{1i}}{t^{i - 1}}} \cos \beta t + \sum\limits_{i = 1}^r {{C_{2i}}{t^{i - 1}}} \sin \beta t)特解：f(t) = {t^m}所有的特征根均不等于0：{y_p}(t) = {P_m}{t^m} + {P_{m - 1}}{t^{m - 1}} + \cdot \cdot \cdot + {P_1}t + {P_0}有r重等于0的特征根：{y_p}(t) = {t^r}[{P_m}{t^m} + {P_{m - 1}}{t^{m - 1}} + \cdot \cdot \cdot + {P_1}t + {P_0}] f(t) = {e^{\alpha t}}：\alpha 不是特征根：{y_p}(t) = P{e^{\alpha t}}\alpha 是特征单根：{y_p}(t) = {P_1}t{e^{\alpha t}} + {P_0}{e^{\alpha t}}\alpha 是r重特征根：{y_p}(t) = ({P_r}{t^r} + {P_{r - 1}}{t^{r - 1}} + \cdot \cdot \cdot + {P_1}t + {P_0}){e^{\alpha t}} f(t) = \cos \beta t或\sin \beta t：所有特征根均不等于 \pm j\beta ：{y_p}(t) = {P_1}\cos \beta t + {P_2}\sin \beta t\pm j\beta 是特征单根：{y_p}(t) = t[{P_1}\cos \beta t + {P_2}\sin \beta t]全解：y(t) = {y_h}(t) + {y_p}(t)（2）零输⼊响应与零状态响应y(t) = {y_{zi}}(t) + {y_{zs}}(t)（3）冲激响应和阶跃响应\left\{ \begin{array}{l} \delta (t) = \frac{{{\rm{d}}\varepsilon (t)}}{{{\rm{d}}t}}\\ \varepsilon (t) = \int_{ - \infty }^t {\delta (\tau ){\rm{d}}\tau } \end{array} \right. \left\{ \begin{array}{l} h(t) = \frac{{{\rm{d}}g(t)}}{{{\rm{d}}t}}\\ g(t) = \int_{ - \infty }^t {h(\tau ){\rm{d}}\tau } \end{array} \right.（4）卷积积分y(t) = {f_1}(t) * {f_2}(t) = \int_{ - \infty }^{ + \infty } {{f_1}(\tau ){f_2}(t - } \tau ){\rm{d}}\tau系统的零状态响应：{y_{zs}}(t) = f(t) * h(t)卷积积分的性质：交换律分配率结合律任意函数与单位冲激函数卷积的结果仍是函数本⾝：f(t) * \delta (t) = f(t)2. 利⽤MATLAB求LTI连续系统的响应LTI连续系统以常微分⽅程描述，如果系统的输⼊信号及初始状态已知，便可以求出系统的响应。
连续lti系统的分析课程设计一、课程目标知识目标：1. 理解连续线性时不变系统（LTI系统）的基本概念，掌握其数学描述和性质。
2. 学会运用拉普拉斯变换分析连续LTI系统的时域和频域特性。
3. 掌握连续LTI系统的零状态响应和零输入响应的计算方法。
技能目标：1. 能够运用数学工具对连续LTI系统进行建模，并进行稳定性分析。
2. 能够运用拉普拉斯变换解决连续LTI系统的控制问题。
3. 能够运用所学知识对实际电路和信号处理系统进行分析和设计。
情感态度价值观目标：1. 培养学生对连续LTI系统分析的兴趣，激发学生主动探索科学问题的热情。
2. 培养学生严谨的科学态度，提高学生的逻辑思维和分析问题的能力。
3. 培养学生的团队协作精神，提高学生在学术讨论中表达自己观点的能力。
课程性质分析：本课程为电子信息类专业的高年级本科生开设，旨在帮助学生建立连续LTI系统的基本理论体系，提高学生运用理论知识解决实际问题的能力。
学生特点分析：高年级本科生已具备一定的数学基础和专业知识，具有较强的自学能力和逻辑思维能力，但对连续LTI系统的实际应用可能缺乏深入了解。
教学要求：1. 结合实际案例，深入浅出地讲解连续LTI系统的理论知识。
2. 注重培养学生的动手能力，通过课后习题和实验，使学生将所学知识应用于实际问题。
3. 鼓励学生进行课堂讨论，提高学生的思维活跃度和学术交流能力。
二、教学内容1. 连续LTI系统的基本概念：介绍连续LTI系统的定义、特点及其数学描述方法，包括微分方程和传递函数。
教材章节：第一章 连续系统基础2. 拉普拉斯变换：讲解拉普拉斯变换的定义、性质和应用，以及如何将连续LTI系统转换为s域分析。
教材章节：第二章 拉普拉斯变换3. 连续LTI系统的时域分析：介绍零状态响应、零输入响应和全响应的计算方法，分析系统稳定性。
教材章节：第三章 时域分析4. 连续LTI系统的频域分析：讲解频率响应函数，分析系统频率特性，介绍波特图和尼奎斯特图。
信号与系统实验陈述课程名称：信号与系统实验实验项目名称：连续线性时不变系统分析专业班级：姓名：学号：完成时间：年月日一、实验目的1．掌握连续LTI系统的单位冲激响应、单位阶跃响应和任意激励对应响应的求解方法。
2．掌握连续LTI系统的频域分析方法。
3．掌握连续LTI系统的复频域分析方法。
4．掌握连续LTI系统的时域、频域和复频域分析方法的相互转换。
二、实验原理1．连续LTI系统的时域分析(1)连续线性时不变系统的描述设连续线性时不变系统的激励为，响应为，则描述系统的微分方程可暗示为为了在Matlab编程中调用有关函数，我们可以用向量和来暗示该系统，即这里要注意，向量和的元素排列是按微分方程的微分阶次降幂排列，缺项要用0补齐。
(2) 单位冲激响应单位冲激响应是指连续LTI系统在单位冲激信号激励下的零状态响应，因此满足线性常系数微分方程(5.1)及零初始状态，即，依照定义，它也可暗示为对于连续LTI系统，若其输入信号为，冲激响应为，则其零状态响应为可见，能够刻画和表征系统的固有特性，与何种激励无关。
一旦知道了系统的冲激响应，就可求得系统对任何输入信号所发生的零状态响应。
Matlab提供了专门用于求连续系统冲激响应的函数impulse()，该函数还能绘制其时域波形。
(3)单位阶跃响应单位阶跃响应是指连续LTI系统在单位阶跃信号激励下的零状态响应，它可以暗示为Matlab提供了专门用于求连续系统单位阶跃响应的函数step( )，该函数还能绘制其时域波形。
(4)任意激励下的零状态响应已经知道，连续LTI系统可用常系数线性微分方程(5.1)式来描述，Matlab提供的函数lsim( )能对上述微分方程描述的连续LTI系统的响应进行仿真，该函数不但能绘制指定时间范围内的系统响应波形图，而且还能求出系统响应的数值解。
其调用格式有lsim(b,a,x,t)y=lsim(b,a,x,t) ：只求出系统的零状态响应的数值解，而不绘制响应曲线需要特别强调的是，Matlab总是把由分子和分母多项式暗示任何系统都当作是因果系统。
实验三 连续时间LTI 系统的频域分析一、实验目的1、掌握系统频率响应特性的概念及其物理意义；2、掌握系统频率响应特性的计算方法和特性曲线的绘制方法，理解具有不同频率响应特性的滤波器对信号的滤波作用；3、学习和掌握幅度特性、相位特性以及群延时的物理意义；4、掌握用MATLAB 语言进行系统频响特性分析的方法。
基本要求：掌握LTI 连续和离散时间系统的频域数学模型和频域数学模型的MATLAB 描述方法，深刻理解LTI 系统的频率响应特性的物理意义，理解滤波和滤波器的概念，掌握利用MATLAB 计算和绘制LTI 系统频率响应特性曲线中的编程。
二、实验原理及方法1 连续时间LTI 系统的频率响应所谓频率特性，也称为频率响应特性，简称频率响应（Frequency response ），是指系统在正弦信号激励下的稳态响应随频率变化的情况，包括响应的幅度随频率的变化情况和响应的相位随频率的变化情况两个方面。
上图中x(t)、y(t)分别为系统的时域激励信号和响应信号，h(t)是系统的单位冲激响应，它们三者之间的关系为：)(*)()(t h t x t y =，由傅里叶变换的时域卷积定理可得到：)()()(ωωωj H j X j Y =3.1或者： )()()(ωωωj X j Y j H =3.2)(ωj H 为系统的频域数学模型，它实际上就是系统的单位冲激响应h(t)的傅里叶变换。
即⎰∞∞--=dt et h j H tj ωω)()( 3.3由于H(j ω)实际上是系统单位冲激响应h(t)的傅里叶变换，如果h(t)是收敛的，或者说是绝对可积（Absolutly integrabel ）的话，那么H(j ω)一定存在，而且H(j ω)通常是复数，因此，也可以表示成复数的不同表达形式。
在研究系统的频率响应时，更多的是把它表示成极坐标形式：)()()(ωϕωωj ej H j H = 3.4上式中，)j (ωH 称为幅度频率相应（Magnitude response ），反映信号经过系统之后，信号各频率分量的幅度发生变化的情况，)(ωϕ称为相位特性（Phase response ），反映信号经过系统后，信号各频率分量在相位上发生变换的情况。
