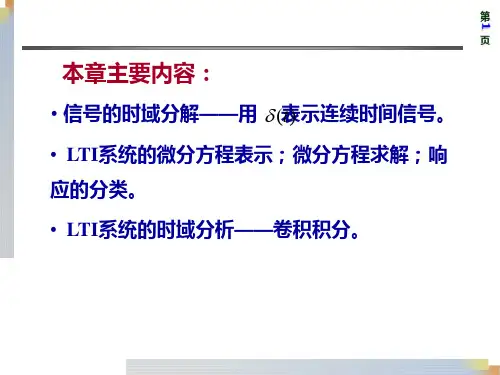

连续时间系统的时域分析时域分析是对连续时间系统进行分析和研究的一种方法。
通过时域分析，可以了解系统的时间响应特性、稳定性以及系统的动态行为。
本文将从连续时间系统的时域分析方法、常用的时域参数以及时域分析在系统设计中的应用等方面进行详细介绍。
一、连续时间系统的时域分析方法连续时间系统的时域分析方法主要有两种：解析法和数值法。
1. 解析法：通过解析方法可以得到系统的解析表达式，从而分析系统的时间响应特性。
常用的解析方法包括微分方程法、拉普拉斯变换法和傅里叶变换法等。
- 微分方程法：对于线性时不变系统，可以通过设立系统输入和输出之间的微分方程，然后求解微分方程来得到系统的时间响应。
- 拉普拉斯变换法：通过对系统进行拉普拉斯变换，将微分方程转化为代数方程，从而得到系统的传递函数，进而分析系统的时间响应。
- 傅里叶变换法：通过对系统输入和输出进行傅里叶变换，将时域信号转化为频域信号，从而分析系统的频率响应。
2. 数值法：当系统的解析表达式难以获得或无法求解时，可以通过数值方法进行时域分析。
常用的数值方法包括欧拉法、中点法和四阶龙格-库塔法等。
- 欧拉法：通过差分近似，将微分方程转化为差分方程，然后通过计算差分方程的递推关系来得到系统的时间响应。
- 中点法：在欧拉法的基础上，在每个时间步长内，通过计算两个相邻时间点上的导数平均值来改进估计值，从而提高精度。
- 四阶龙格-库塔法：在中点法的基础上，通过对导数进行多次计算和加权平均，从而进一步提高精度。
二、常用的时域参数时域分析除了对系统的时间响应进行分析外，还可以提取一些常用的时域参数来描述系统的性能和特性。
1. 零点：系统的零点是指系统传递函数中使得输出为零的输入值。
2. 极点：系统的极点是指系统传递函数中使得输出无穷大的输入值。
3. 零极点图：零极点图是用来描述系统传递函数中的零点和极点分布情况的图形。
4. 频率响应：频率响应是指系统对不同频率的输入信号的响应。
连续时间系统的时域分析实验报告实验目的本实验旨在通过对连续时间系统的时域分析，研究信号在时域上的特性，包括信号的时域图像、平均功率、能量以及系统的时域响应。
实验原理连续时间系统是指输入输出都是连续时间信号的系统。
在时域分析中，我们关注的是信号在时间上的变化情况。
通过观察信号的时域图像，我们可以了解信号的波形和时域特性。
实验装置与步骤实验装置•函数发生器•示波器•连接线实验步骤1.将函数发生器和示波器连接起来，并确保连接正常。
2.设置函数发生器的输出信号类型和幅度，选择合适的频率和幅度。
3.打开示波器并调整合适的触发方式和触发电平。
4.观察示波器上的信号波形，并记录下观察到的时域特性。
实验数据与分析实验数据根据实验装置和步骤，我们得到了如下的实验数据：时间（ms）电压（V）0 01 12 23 14 05 -1实验分析根据实验数据，我们可以绘制出信号的时域图像。
从图像中可以看出，信号在时域上呈现出一个周期性的波形，且波形在[-1, 2]范围内变化。
由此可知，输入信号是一个连续时间周期信号。
接下来，我们可以计算信号的平均功率和能量。
平均功率表示信号在一个周期内平均消耗的功率，而能量表示信号的总能量大小。
首先，我们计算信号的平均功率。
根据公式，平均功率可以通过信号在一个周期内的幅值的平方的平均值来计算。
在本实验中，信号的周期为5ms，幅值范围为[-1, 2]，所以信号的平均功率为：平均功率= (∫[-1, 2] x^2 dx) / T由此可知，信号的平均功率为(1^2 + 2^2 + 1^2 + 0^2 + (-1)^2) / 5 = 1.2。
接下来，我们计算信号的能量。
根据公式，信号的能量可以通过信号在时间上的幅值的平方的积分来计算。
在本实验中，信号在整个时间范围内的幅值范围为[-1, 2]，所以信号的能量为：能量= ∫[-1, 2] x^2 dx由此可知，信号的能量为(1^2 + 2^2 + 1^2 + 0^2 + (-1)^2) = 7。
实验二连续时间LTI系统的时域分析一、实验目的：1、学会使用符号法求解连续系统的零输入响应和零状态响应2、学会使用数值法求解连续系统的零状态响应3、学会求解连续系统的冲激响应和阶跃响应二、实验原理及实例分析1、连续时间系统零输入响应和零状态响应的符号求解连续时间系统可以使用常系数微分方程来描述，其完全响应由零输入响应和零状态响应组成。
MATLAB符号工具箱提供了dsolve函数，可以实现对常系数微分方程的符号求解，其调用格式为：dsolve(‘eq1,eq2…’,’cond1,cond2,…’,’v’)其中参数eq表示各个微分方程，它与MATLAB符号表达式的输入基本相同，微分和导数的输入是使用Dy，D2y，D3y来表示y的一价导数，二阶导数，三阶导数；参数cond表示初始条件或者起始条件；参数v表示自变量，默认是变量t。
通过使用dslove函数可以求出系统微分方程的零输入响应和零状态响应，进而求出完全响应。
2、连续时间系统零状态响应的数值求解在实际工程中使用较多的是数值求解微分方程。
对于零输入响应来说，其数值解可以通过函数initial 来实现，而该函数中的参量必须是状态变量所描述的系统模型，由于现在还没有学习状态变量相关内容，所以此处不做说明。
对于零状态响应，MATLAB 控制系统工具箱提供了对LTI 系统的零状态响应进行数值仿真的函数lsim ，利用该函数可以求解零初始条件下的微分方程的数值解。
其调用格式为：y=lsim(b,a,f,t)，其中t 表示系统响应的时间抽样点向量，f 是系统的输入向量； b 和a 分别为微分方程右端和左端的系数向量，若不带返回参数y ，则直接在屏幕上绘制输入信号x 和响应信号的波形。
例如，对于微分方程)()()()()()()()(0'1''2'''30'1''2'''3t f b t f b t f b f f b t y a t y a t y a t y a +++=+++可以使用32103210[,,,];[,,,]a a a a a b b b b b ==注意，如果微分方程的左端或者右端表达式有缺项，则其向量a 或者b 中对应元素应该为零，不能省略不写。

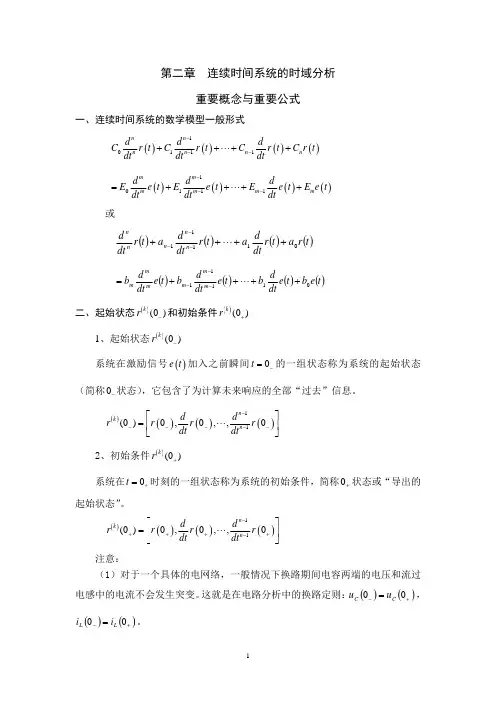

连续时间系统的时域分析连续时间系统是一种基础性的数学模型，用于描述物理系统、电路和控制系统等的行为。
在实际应用中，我们经常需要对连续时间系统进行时域分析，以更好地理解它们的行为特性和设计控制系统。
时域分析是指在时间域上通过观察时域响应，分析系统的动态特性和稳态特性，进而对系统行为进行描述和分析的一种方法。
对于连续时间系统，一般采用微分方程或者传递函数的形式来描述系统，从而进行时域分析系统的微分方程形式为：$$\frac{d^n y(t)}{dt^n}+a_{n-1}\frac{d^{n-1}y(t)}{dt^{n-1}}+\cdots+a_1\frac{dy(t)}{dt}+a_0y(t)=b_m\frac{d^mx(t)}{dt^m}+\cdots+b_1\frac{dx(t)}{dt}+b_0x(t)$$其中，$y(t)$代表系统的输出，$x(t)$代表系统的输入，$a_i$和$b_j$是系数。
时域分析的主要目的是求解系统在单位施加输入的情况下的输出响应$y(t)$。
为了简单起见，我们这里主要关注一阶和二阶连续时间系统。
$$\frac{dy(t)}{dt}+ay(t)=bx(t)$$应用拉普拉斯变换，可以得到系统的传递函数：其中，$G(s)$代表系统的传递函数，$s$代表变换域变量。
通过求解系统的传递函数，我们可以得到系统的单位施加输入下的响应，进而进行时域分析，研究系统的动态和稳态特性。
$$\frac{d^2y(t)}{dt^2}+2\xi \omega_n\frac{dy(t)}{dt}+\omega_n^2 y(t)=x(t)$$其中，$\omega_n$代表系统的固有频率，$\xi$代表系统的阻尼比。
应用拉普拉斯变换，可以得到系统的传递函数：。
