连续和离散系统分析

离散控制与连续控制的比较与分析离散控制与连续控制是自动控制领域中两种不同的控制方法。

离散控制适用于那些以离散事件为基础的系统，而连续控制则适用于那些以连续参数为基础的系统。

本文将对离散控制与连续控制进行比较与分析。

一、基本概念离散控制：离散控制是一种以时间为基础的控制方法，它依靠离散事件的发生来触发控制动作。

在离散控制中，系统的状态在不同的时间点上以离散的方式进行变化。

连续控制：连续控制是一种以连续参数的变化为基础的控制方法，它依靠系统的连续性状态来实时调整控制器的输出值。

在连续控制中，系统的状态在任意时间点上以连续的方式进行变化。

二、控制器设计离散控制：离散控制通常使用离散控制算法，如PID控制算法。

这些算法将采样时间作为基准，通过对离散数据进行处理来确定控制器的输出值。

离散控制器的设计相对简单，容易实现。

连续控制：连续控制通常使用连续控制算法，如模糊控制、神经网络控制等。

这些算法通过对系统状态的连续监测，实时调整控制器的输出值。

连续控制器的设计复杂度高，需要考虑系统的动力学特性等因素。

三、响应速度离散控制：离散控制的响应速度相对较慢，因为其控制动作是通过离散事件的发生来触发的。

离散控制器在两个采样点之间的时间段内，无法对系统状态进行控制。

连续控制：连续控制的响应速度相对较快，因为其控制动作是实时调整的。

连续控制器可以在任意时间点上对系统状态进行控制，能够快速响应系统的变化。

四、系统稳定性离散控制：离散控制系统相对容易保持稳定，因为其控制动作是基于对离散数据的处理。

离散控制器可以通过调整采样周期来实现系统的稳定性。

连续控制：连续控制系统相对较难保持稳定，因为其控制动作是基于对连续参数的调整。

连续控制器需要考虑系统的动力学特性以及噪声等因素，以保证系统的稳定性。

五、应用领域离散控制：离散控制适用于那些以离散事件为基础的系统，如自动化生产线、数字电子设备等。

离散控制在许多工业领域中得到广泛应用。

连续控制：连续控制适用于那些以连续参数为基础的系统，如化工过程、机械控制系统等。

连续和离散系统分析连续系统分析：连续系统的数学描述通常使用微分方程。

对于一个线性时不变（LTI）系统，其数学模型可以表示为：y(t)=x(t)*h(t)其中，y(t)是系统的输出，x(t)是输入，h(t)是系统的冲激响应（即单位冲激函数对系统的响应）。

该式可以进一步表示为积分形式：y(t)=∫[x(τ)*h(t-τ)]dτ这是一种卷积形式的表达。

对连续系统进行频域分析时，通常使用拉普拉斯变换。

假设输入信号x(t)的拉普拉斯变换为X(s)，输出信号y(t)的拉普拉斯变换为Y(s)，系统的传递函数（频域特性）为H(s)，则系统的频域响应可以表示为：Y(s)=X(s)*H(s)其中，*表示拉普拉斯变换中的乘法运算。

离散系统分析：离散系统的数学描述通常使用差分方程。

对于一个线性时不变系统，其数学模型可以表示为：y[n]=x[n]*h[n]其中，y[n]是系统的输出，x[n]是输入，h[n]是系统的冲激响应。

离散系统的频域分析通常使用傅里叶变换或者z变换。

在离散系统中，傅里叶变换将离散信号转换到周期连续频域上。

假设输入信号x[n]的傅里叶变换为X(e^jω)，输出信号y[n]的傅里叶变换为Y(e^jω)，系统的传递函数为H(e^jω)，则系统的频域响应可以表示为：Y(e^jω)=X(e^jω)*H(e^jω)其中，*表示傅里叶变换中的卷积运算。

另一种广泛应用的离散系统分析方法是z变换。

z变换将离散信号转换到z平面上，相当于傅里叶变换的离散形式。

假设输入信号x[n]的z变换为X(z)，输出信号y[n]的z变换为Y(z)，系统的传递函数为H(z)，则系统的频域响应可以表示为：Y(z)=X(z)*H(z)其中，*表示z变换中的乘法运算。

对于离散系统，还需要考虑采样定理以及采样频率对系统分析的影响。

采样定理指出，如果连续信号的最高频率成分小于采样频率的一半，那么可以通过离散信号获得连续信号的信息。

总之，连续和离散系统分析是信号与系统理论中的基础内容。

自动控制原理离散系统知识点总结自动控制原理中的离散系统是指在时间域和数值范围上都是离散的系统。

在离散系统中，信号是以离散时间点的形式传递和处理的。

本文将对自动控制原理离散系统的知识点进行总结，包括离散系统的概念、离散信号与离散系统的数学表示、离散系统的稳定性分析与设计等。

一、离散系统的概念与特点离散系统是指系统输入、输出和状态在时间上都是以离散的方式存在的系统。

与连续系统相比，离散系统具有以下特点：1. 离散时间：离散系统的输入、输出和状态是在离散时间点上采样得到的，而不是连续的时间信号。

2. 离散数值：离散系统的输入、输出和状态都是以离散数值的形式存在的，而不是连续的模拟数值。

二、离散信号与离散系统的数学表示离散信号是指在离散时间点上采样得到的信号。

离散系统可以通过离散信号的输入与输出之间的关系进行描述。

常见的离散系统数学表示方法有差分方程和离散时间传递函数。

1. 差分方程表示：差分方程是通过离散时间点上的输入信号和输出信号之间的关系来描述离散系统的。

差分方程可以是线性的或非线性的，可以是时不变的或时变的。

2. 离散时间传递函数表示：离散时间传递函数描述了离散系统输入与输出之间的关系，类似于连续时间传递函数。

离散时间传递函数可以通过Z变换得到。

三、离散系统的稳定性分析与设计离散系统的稳定性是指系统的输出在有限时间内收敛到有限范围内，而不是无限增长或震荡。

离散系统的稳定性分析与设计是自动控制原理中的重要内容。

1. 稳定性分析：离散系统的稳定性可以通过判断系统的极点位置来进行分析。

若系统的所有极点都位于单位圆内，则系统是稳定的；若存在至少一个极点位于单位圆外，则系统是不稳定的。

2. 稳定性设计：若离散系统不稳定，可以通过调整系统的参数或设计控制器来实现稳定性。

常见的稳定性设计方法包括PID控制器调整、根轨迹设计等。

四、离散系统的性能指标与优化离散系统的性能指标与优化是指通过调整控制器参数或控制策略，使离散系统的性能得到优化。

仿真建模中的离散事件仿真与连续系统模拟技术在仿真建模领域中，离散事件仿真（Discrete Event Simulation, DES）与连续系统模拟技术是两种常用的方法。

离散事件仿真通过模拟系统组成部分之间的事件交互，以离散的时间步长进行模拟，适用于涉及离散事件和事件交互的系统。

而连续系统模拟技术则基于连续时间模型，将系统的状态从一个时间点演化到下一个时间点，适用于涉及连续变量和连续过程的系统。

本文将对离散事件仿真与连续系统模拟技术进行详细介绍和对比。

离散事件仿真是一种在离散事件驱动的基础上进行系统模拟的方法。

离散事件驱动指的是系统的状态变化是由离散事件的发生所触发的。

这些事件可以是任何可能影响系统行为的事物，如任务到达、资源请求和完成等。

离散事件仿真将系统中的所有活动建模为一系列事件，并通过事件的发生和处理来模拟系统的行为。

在仿真过程中，建模者需要明确定义系统中的各个事件及其发生的条件，以及事件发生后系统状态的变化规则。

离散事件仿真的优点是能够精确地模拟系统中的时间和事件交互，使得仿真结果具有较高的精确度。

它常用于模拟涉及排队、流程调度、供应链管理等问题的系统，如银行业务、交通系统和制造业生产线。

在离散事件仿真中，时间步长是指仿真模型中的事件触发机制。

不同的仿真模型可以选择不同的时间步长，以确保仿真结果的准确性和效率。

时间步长的选择应考虑系统中事件的发生频率和对结果的精确度要求。

当事件发生频率较高时，适合选择较小的时间步长，以提高仿真的精确度。

而当事件发生频率较低时，可以选择较大的时间步长以提高模拟效率。

常用的时间步长选择策略包括固定时间步长和自适应时间步长。

固定时间步长是指在整个仿真过程中使用相同的时间间隔，适用于事件发生频率稳定的仿真模型。

自适应时间步长则根据事件发生的频率动态调整时间间隔，以保持较高的仿真精确度和效率。

相比之下，连续系统模拟技术则更适用于描述连续变量和连续过程的系统。

在连续系统模拟中，系统的状态是以连续的时间点为基准进行演化的。

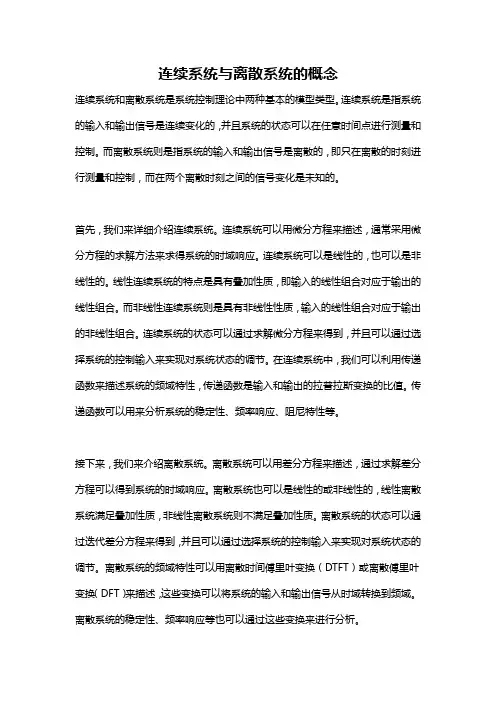

连续系统与离散系统的概念连续系统和离散系统是系统控制理论中两种基本的模型类型。

连续系统是指系统的输入和输出信号是连续变化的，并且系统的状态可以在任意时间点进行测量和控制。

而离散系统则是指系统的输入和输出信号是离散的，即只在离散的时刻进行测量和控制，而在两个离散时刻之间的信号变化是未知的。

首先，我们来详细介绍连续系统。

连续系统可以用微分方程来描述，通常采用微分方程的求解方法来求得系统的时域响应。

连续系统可以是线性的，也可以是非线性的。

线性连续系统的特点是具有叠加性质，即输入的线性组合对应于输出的线性组合。

而非线性连续系统则是具有非线性性质，输入的线性组合对应于输出的非线性组合。

连续系统的状态可以通过求解微分方程来得到，并且可以通过选择系统的控制输入来实现对系统状态的调节。

在连续系统中，我们可以利用传递函数来描述系统的频域特性，传递函数是输入和输出的拉普拉斯变换的比值。

传递函数可以用来分析系统的稳定性、频率响应、阻尼特性等。

接下来，我们来介绍离散系统。

离散系统可以用差分方程来描述，通过求解差分方程可以得到系统的时域响应。

离散系统也可以是线性的或非线性的，线性离散系统满足叠加性质，非线性离散系统则不满足叠加性质。

离散系统的状态可以通过迭代差分方程来得到，并且可以通过选择系统的控制输入来实现对系统状态的调节。

离散系统的频域特性可以用离散时间傅里叶变换（DTFT）或离散傅里叶变换（DFT）来描述，这些变换可以将系统的输入和输出信号从时域转换到频域。

离散系统的稳定性、频率响应等也可以通过这些变换来进行分析。

在实际应用中，连续系统和离散系统都有各自的优缺点。

连续系统具有高精度和高灵敏度的特点，适用于需要高精度控制和测量的应用，如机器人控制、飞行器导航等。

而离散系统则具有较低的复杂度和较好的实时性，适合于计算机控制、数字信号处理等应用。

此外，由于实际系统中往往存在传感器采样和控制执行的离散性，所以很多情况下需要将连续系统进行离散化，从而使用离散系统进行建模和控制。

离散-连续域耦合edem-概述说明以及解释1.引言1.1 概述概述离散-连续域耦合（EDEM）是指在数学和物理领域中，离散域和连续域之间相互耦合的现象和方法。

离散域通常是指离散的点或区域，如离散的数据点或离散的粒子系统；而连续域则是指连续的空间或区域，如连续的物质分布或连续的场。

EDEM的研究旨在探究离散和连续领域之间的相互作用和联系，以及如何有效地描述和模拟这种耦合现象。

在科学与工程领域，离散-连续域耦合具有重要的理论和实际意义。

它不仅可以用于描述和分析物质的微观-宏观行为，还可以在材料科学、力学、流体力学等领域中提供有效的数值模拟和分析方法。

因此，对离散-连续域耦合的研究是十分必要和具有前瞻性的。

本文将从离散域和连续域的基本概念出发，介绍离散-连续域耦合的概念、方法和应用。

通过对离散-连续域耦合的深入探讨，旨在揭示其在科学研究和工程应用中的重要性，并展望其未来的应用前景。

文章结构部分内容如下:1.2 文章结构本文将首先介绍离散域的基本概念和特点，包括离散数据的定义、特点以及在实际应用中的优势和局限性。

接着，我们将详细讨论连续域的特点和应用领域，以及在不同领域中的重要性和作用。

最后，我们将重点探讨离散-连续域的耦合，包括两者之间的联系与相互影响，以及在工程和科学领域中的具体应用和研究进展。

通过对离散域和连续域的介绍和对比，本文旨在探讨其耦合的重要性，并展望其在未来的应用前景。

1.3 目的本文旨在探讨离散域和连续域的耦合问题，即离散-连续域耦合。

通过对这一问题的深入研究和分析，我们旨在深化对这一领域的理解，为相关领域的研究和应用提供理论支持。

同时，通过对离散-连续域耦合的重要性、应用前景以及结论的总结，旨在为相关领域的研究人员和决策者提供参考，促进该领域的发展和应用。

2.正文2.1 离散域介绍离散域是指在一定的时间或空间范围内，对系统进行离散化处理，将其分解成离散的单元或节点。

在离散域中，系统的状态只能在离散的时间或空间点上进行变化，而在这些点之间则视为恒定状态。

信号与系统实验报告一、信号的时域基本运算1．连续时间信号的时域基本运算两实验之一实验分析：输出信号值就等于两输入信号相加（乘）。

由于b=2，故平移量为2时，实际是右移1，符合平移性质。

两实验之二心得体会：时域中的基本运算具有连续性，当输入信号为连续时，输出信号也为连续。

平移，伸缩变化都会导致输出结果相对应的平移伸缩。

2.离散时间信号的时域基本运算两实验之一实验分析：输出信号的值是对应输入信号在每个n值所对应的运算值，当进行拉伸变化后，n值数量不会变，但范围会拉伸所输入的拉伸系数。

两实验之二心得体会：离散时间信号可以看做对连续时间信号的采样，而得到的输出信号值，也可以看成是连续信号所得之后的采样值。

二、连续信号卷积与系统的时域分析1.连续信号卷积积分两实验之一实验分析：当两相互卷积函数为冲激函数时，所卷积得到的也是一个冲激函数，且该函数的冲激t值为函数x，函数y冲激t值之和。

两实验之二心得体会：连续卷积函数每个t值所对应的卷积和可以看成其中一个在k值取得的函数与另外一个函数相乘得到的一个分量函数，并一直移动k值直至最后，最后累和出来的最终函数便是所得到的卷积函数。

3.RC电路时域积分两实验之一实验分析：全响应结果正好等于零状态响应与零输入响应之和。

两实验之二心得体会：具体学习了零状态，零输入，全响应过程的状态及变化，与之前所学的电路知识联系在一起了。

三、离散信号卷积与系统的时域分析1.离散信号卷积求和两实验之一实验分析：输出结果的n值是输入结果的k号与另一个n-k的累和两实验之二心得体会：直观地观察到卷积和的产生，可以看成连续卷积的采样形式，从这个方面去想，更能深入地理解卷积以及采样的知识。

2.离散差分方程求解两实验之一实验分析：其零状态响应序列为0 0 4 5 7.5，零输入响应序列为2 4 5 5.5 5.75，全状态响应序列为2 4 9 10.5 13.25，即全状态=零输入+零状态。

两实验之二心得体会：求差分方程时，可以根据全状态响应是由零输入输入以及零状态相加所得，分开来求，同时也加深了自己对差分方程的求解问题的理解。

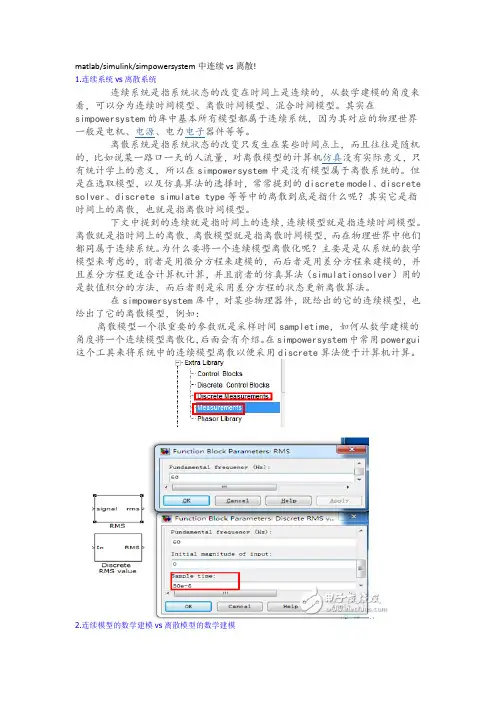

matlab/simulink/simpowersystem中连续vs离散!1.连续系统vs离散系统连续系统是指系统状态的改变在时间上是连续的，从数学建模的角度来看，可以分为连续时间模型、离散时间模型、混合时间模型。

其实在simpowersystem 的库中基本所有模型都属于连续系统，因为其对应的物理世界一般是电机、电源、电力电子器件等等。

离散系统是指系统状态的改变只发生在某些时间点上，而且往往是随机的，比如说某一路口一天的人流量，对离散模型的计算机仿真没有实际意义，只有统计学上的意义，所以在simpowersystem中是没有模型属于离散系统的。

但是在选取模型，以及仿真算法的选择时，常常提到的discrete model、discrete solver、discrete simulate type等等中的离散到底是指什么呢？其实它是指时间上的离散，也就是指离散时间模型。

下文中提到的连续就是指时间上的连续，连续模型就是指连续时间模型。

离散就是指时间上的离散，离散模型就是指离散时间模型，而在物理世界中他们都同属于连续系统。

为什么要将一个连续模型离散化呢？主要是是从系统的数学模型来考虑的，前者是用微分方程来建模的，而后者是用差分方程来建模的，并且差分方程更适合计算机计算，并且前者的仿真算法（simulationsolver）用的是数值积分的方法，而后者则是采用差分方程的状态更新离散算法。

在simpowersystem库中，对某些物理器件，既给出的它的连续模型，也给出了它的离散模型，例如：离散模型一个很重要的参数就是采样时间sampletime，如何从数学建模的角度将一个连续模型离散化，后面会有介绍。

在simpowersystem中常用powergui这个工具来将系统中的连续模型离散以便采用discrete算法便于计算机计算。

2.连续模型的数学建模vs离散模型的数学建模Note：这里的连续和离散都是指时间上的连续和离散，无关乎现实世界的连续系统和离散系统。

信号及系统的谱分析谱分析是信号及系统领域中一种重要的分析方法，用于研究信号的频谱特性。

频谱描述了信号在不同频率上的能量分布情况，揭示了信号的频率成分、频率幅度、相位关系等重要信息，对于进一步了解信号的特性、处理信号、设计滤波器等具有重要意义。

在信号及系统分析中，信号可以分为连续时间信号和离散时间信号两种。

连续时间信号是在连续时间上变化的信号，可表示为函数形式，如x(t)表示连续时间信号的函数表达式。

而离散时间信号是在离散时间点上取值的信号，通常用序列表示，如x[n]表示离散时间信号的序列。

首先，我们来介绍连续时间信号的频谱分析方法。

对于连续时间信号x(t)，其频谱可以通过傅里叶变换进行分析。

傅里叶变换将信号从时域转换到频域，得到的结果是信号在不同频率上的复振幅谱。

具体地，对于连续时间信号x(t)，其傅里叶变换可以表示为：X(ω) = ∫[from -∞ to +∞] x(t)e^(-jωt) dt其中X(ω)表示信号x(t)的频谱，在频率ω处的复振幅。

频谱的实部表示信号的幅度，虚部表示信号的相位。

对于离散时间信号x[n]，其频谱可以通过离散时间傅里叶变换（DTFT）进行分析。

离散时间傅里叶变换将离散时间序列转换到连续频率上的变换，得到信号在不同频率上的复振幅谱。

具体地，对于离散时间信号x[n]，其离散时间傅里叶变换可以表示为：X(ω) = ∑[from -∞ to +∞] x[n]e^(-jωn)类似于连续时间信号，离散时间信号的频谱的实部表示信号的幅度，虚部表示信号的相位。

除了傅里叶变换，还有其他一些方法可用于信号的频谱分析，如快速傅里叶变换（FFT）和功率谱密度分析（PSD）。

FFT是一种高效的计算傅里叶变换的算法，可以快速地计算离散时间信号的频谱。

PSD是对信号功率谱的估计，可以用于研究信号的能量分布特性。

通过PSD分析，可以了解信号在不同频率上的功率贡献，找到频域上的主要成分。

总之，谱分析是信号及系统中重要的分析方法，可以帮助我们了解信号的频谱特性。

连续系统离散化方法一、概述连续系统离散化方法是一种将连续系统转化为离散系统的方法，常用于控制系统的设计和分析。

该方法可以将一个无限维度的连续系统转化为有限维度的离散系统，使得控制器设计和分析变得更加简单和可行。

二、连续系统模型在开始进行连续系统离散化的过程中，需要先建立一个连续系统模型。

通常情况下，这个模型可以由微分方程或者差分方程来表示。

三、离散化方法1. 时域离散化方法时域离散化方法是最基本的离散化方法之一。

它通过将时间轴上的信号进行采样，从而将一个连续时间信号转换为一个离散时间信号。

这个过程中需要确定采样周期以及采样点数目等参数。

2. 频域离散化方法频域离散化方法是一种利用傅里叶变换将一个连续时间信号转换为一个频域信号，然后再对该频域信号进行采样得到一个离散时间信号的方法。

这个过程中需要确定采样频率以及采样点数目等参数。

3. 模拟器法模拟器法是一种将连续系统转化为离散系统的方法。

这个方法的核心思想是利用一个数字模拟器来模拟连续系统的行为，从而得到一个离散时间信号。

4. 差分方程法差分方程法是一种将连续系统转化为离散系统的方法。

这个方法的核心思想是利用微分方程在离散时间点上进行近似，从而得到一个差分方程。

四、误差分析在进行离散化过程中，会产生一定的误差。

因此，需要对误差进行分析和评估，以确保离散化后的结果与原始连续系统相近。

五、应用实例1. 机械控制系统机械控制系统中通常需要对连续时间信号进行采样和处理。

通过使用离散化方法，可以将连续信号转换为数字信号，并且可以在数字域上进行控制器设计和分析。

2. 电力电子控制系统电力电子控制系统中通常需要对高频信号进行处理。

通过使用频域离散化方法，可以将高频信号转换为数字信号，并且可以在数字域上进行控制器设计和分析。

六、总结连续系统离散化方法是一种将连续系统转化为离散系统的方法。

通过使用不同的离散化方法，可以将连续时间信号转换为数字信号，并且可以在数字域上进行控制器设计和分析。
