新手画如何画好施工图-

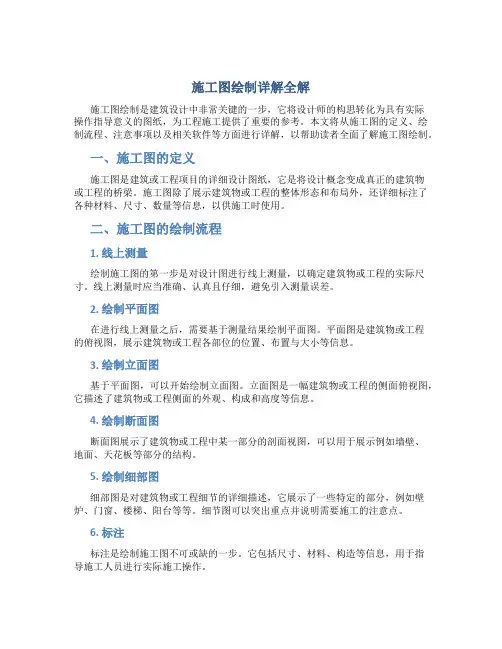

施工图绘制详解全解施工图绘制是建筑设计中非常关键的一步，它将设计师的构思转化为具有实际操作指导意义的图纸，为工程施工提供了重要的参考。

本文将从施工图的定义、绘制流程、注意事项以及相关软件等方面进行详解，以帮助读者全面了解施工图绘制。

一、施工图的定义施工图是建筑或工程项目的详细设计图纸，它是将设计概念变成真正的建筑物或工程的桥梁。

施工图除了展示建筑物或工程的整体形态和布局外，还详细标注了各种材料、尺寸、数量等信息，以供施工时使用。

二、施工图的绘制流程1. 线上测量绘制施工图的第一步是对设计图进行线上测量，以确定建筑物或工程的实际尺寸。

线上测量时应当准确、认真且仔细，避免引入测量误差。

2. 绘制平面图在进行线上测量之后，需要基于测量结果绘制平面图。

平面图是建筑物或工程的俯视图，展示建筑物或工程各部位的位置、布置与大小等信息。

3. 绘制立面图基于平面图，可以开始绘制立面图。

立面图是一幅建筑物或工程的侧面俯视图，它描述了建筑物或工程侧面的外观、构成和高度等信息。

4. 绘制断面图断面图展示了建筑物或工程中某一部分的剖面视图，可以用于展示例如墙壁、地面、天花板等部分的结构。

5. 绘制细部图细部图是对建筑物或工程细节的详细描述，它展示了一些特定的部分，例如壁炉、门窗、楼梯、阳台等等。

细节图可以突出重点并说明需要施工的注意点。

6. 标注标注是绘制施工图不可或缺的一步。

它包括尺寸、材料、构造等信息，用于指导施工人员进行实际施工操作。

三、施工图绘制的注意事项1. 尺寸要准确绘制施工图是非常严谨的过程，尺寸是关键点之一。

任何的尺寸误差都可能导致后续施工步骤存在问题，导致亏损。

2. 图形要清晰在绘制施工图的时候，图形的清晰度非常重要。

如果线条模糊或字迹不清晰，将会给施工方带来很多的阅读和理解困难。

3. 标注要规范标注方式要规范，以避免误解和施工方的疑惑。

常见的标注方式包括尺寸、构造、接口、区域划分等。

4. 细节要注重在绘制施工图时，对于一些特殊区域或者部位，需要尤其注重施工细节的标注和说明。

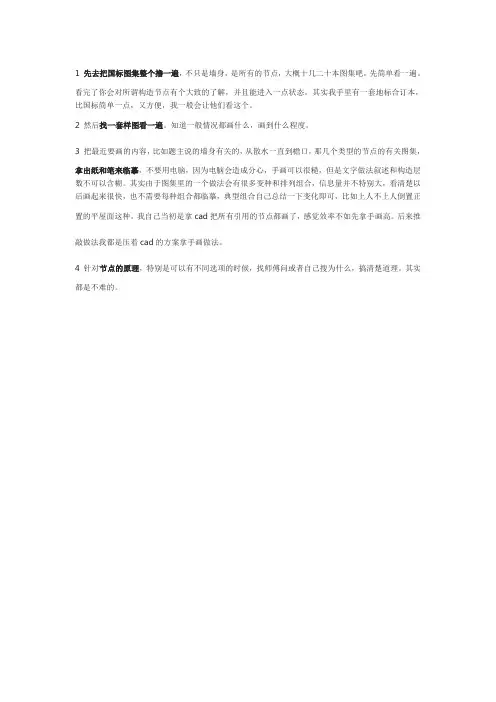

1先去把国标图集整个撸一遍，不只是墙身，是所有的节点，大概十几二十本图集吧，先简单看一遍。

看完了你会对所谓构造节点有个大致的了解，并且能进入一点状态。

其实我手里有一套地标合订本，比国标简单一点，又方便，我一般会让他们看这个。

2 然后找一套样图看一遍。

知道一般情况都画什么，画到什么程度。

3 把最近要画的内容，比如题主说的墙身有关的，从散水一直到檐口，那几个类型的节点的有关图集，
拿出纸和笔来临摹，不要用电脑，因为电脑会造成分心，手画可以很糙，但是文字做法叙述和构造层数不可以含糊。

其实由于图集里的一个做法会有很多变种和排列组合，信息量并不特别大，看清楚以后画起来很快，也不需要每种组合都临摹，典型组合自己总结一下变化即可，比如上人不上人倒置正
置的平屋面这种。

我自己当初是拿cad把所有引用的节点都画了，感觉效率不如先拿手画高。

后来推敲做法我都是压着cad的方案拿手画做法。

4 针对节点的原理，特别是可以有不同选项的时候，找师傅问或者自己搜为什么，搞清楚道理。

其实都是不难的。

CAD画施工图经验在建筑、室内设计、机械制造等众多领域，CAD（计算机辅助设计）软件已成为绘制施工图不可或缺的工具。

施工图是工程项目实施的重要依据，其准确性和规范性直接影响到工程的质量和进度。

作为一名有着多年 CAD 绘图经验的从业者，我想在这里和大家分享一些实用的经验和技巧，希望能对初学者有所帮助，也希望能和同行们共同交流和提高。

一、前期准备在开始绘制施工图之前，充分的前期准备是至关重要的。

首先，要对项目有清晰的了解，包括设计意图、功能需求、空间布局等。

仔细研究相关的设计文件、规范标准和技术要求，确保在绘图过程中能够准确地体现设计理念，并符合行业规范。

其次，要根据项目的特点和要求，合理设置 CAD 的绘图环境。

这包括单位、精度、图层、字体、标注样式等。

例如，在建筑施工图中，通常以毫米为单位，精度设置为小数点后两位；而在机械制图中，可能会以微米为单位，精度要求更高。

图层的设置要清晰合理，便于管理和修改不同类型的图形元素，如墙体、门窗、家具等分别放在不同的图层上。

另外，准备好所需的图库和模板也是很有帮助的。

图库可以包括常用的图形符号、构配件、家具等，模板则可以包含图框、标题栏、图例等。

这样可以大大提高绘图效率，减少重复劳动。

二、绘图技巧1、熟练掌握基本绘图命令CAD 提供了丰富的绘图命令，如直线、圆、矩形、多边形等。

要熟练掌握这些基本命令的操作方法和快捷键，能够快速准确地绘制出各种图形。

例如，绘制直线时，可以使用“L”快捷键，输入起点和终点坐标；绘制圆时，可以使用“C”快捷键，指定圆心和半径。

2、合理运用修改命令修改命令在绘图过程中经常用到，如移动、复制、旋转、缩放、修剪、延伸等。

熟练运用这些命令可以对已绘制的图形进行调整和修改，提高绘图效率。

比如，当需要复制多个相同的图形时，可以使用“CO”快捷键进行复制操作。

3、精确捕捉和追踪功能CAD 中的捕捉和追踪功能可以帮助我们精确地定位和绘制图形。

打开捕捉功能，可以准确地捕捉到端点、中点、交点等特殊点；追踪功能则可以沿着一定的路径进行绘制。

一、施工图的基本要素1、施工图的规范要求施工图必须符合国家有关规范，包括《建筑工程施工质量验收标准》、《建筑工程施工安全技术规范》、《建筑工程施工工程量规范》等相关规范。

2、施工图的内容要素（1）建筑施工图：包括平面布置图、立面图、剖面图、施工图件，主要分为建筑结构图、建筑设备图、建筑装饰图等。

（2）土木工程施工图：土木工程包括桩基础、地基处理、土石方工程、地下工程等，土木工程施工图主要包括平面图、剖面图、施工图件等。

3、施工图的编制原则施工图的编制原则是精细化、标准化、规范化，要求绘图员必须结合设计要求和标准规范，合理安排图面布局，清晰明了的表达设计意图。

二、施工图的学习方法1、掌握基本图纸知识在学习施工图纸之前，需要先掌握图纸的分类和构成要素，了解不同类型的图纸在施工中的作用和意义。

2、学习绘图技巧绘图员在绘制施工图纸时，需要掌握一定的绘图技巧，包括线条的粗细、颜色的运用、符号和标注的使用等。

3、熟悉施工流程施工图是施工单位施工的操作指南，需要根据设计要求和施工现场的实际情况，合理安排施工流程，提高施工效率。

4、重点关注质量和安全在学习施工图纸时，要着重关注工程的质量和安全要求，合理布局施工图，减少施工过程中的质量问题和安全隐患。

5、多练习实战通过多练习实战，可以更好地掌握施工图的绘制技巧和施工流程，提高施工效率和质量。

1、保证施工质量施工图是施工单位施工的操作指南，合理编制并严格执行，可以有效保证工程施工质量，减少因施工错误而带来的损失。

2、提高施工效率施工图清晰明了的表达了设计意图，便于施工人员理解和操作，可以有效提高施工效率，缩短工程施工周期。

3、确保施工安全施工图中包含了工程的安全要求和措施，合理编制并正确执行，可以有效避免施工过程中发生安全事故，保障施工人员的生命财产安全。

4、为日后维护提供依据施工图是工程建设中的重要文件，对工程的维护和管理具有重要意义，可以为日后的维护提供准确、全面的依据。

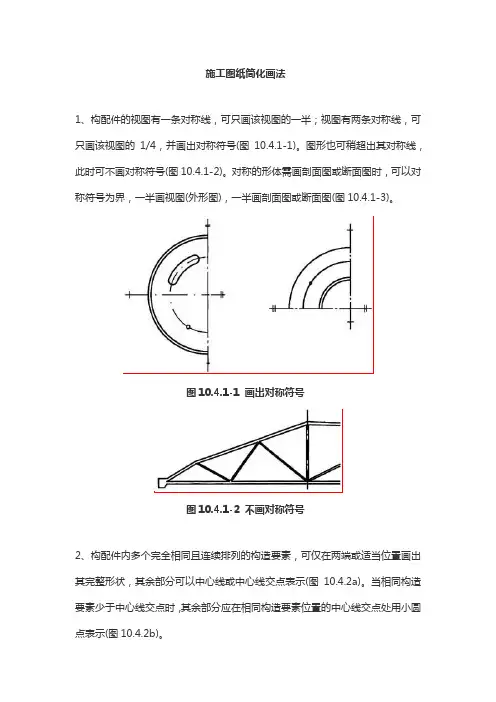

施工图纸简化画法
1、构配件的视图有一条对称线，可只画该视图的一半；视图有两条对称线，可只画该视图的1/4，并画出对称符号(图10.4.1-1)。

图形也可稍超出其对称线，此时可不画对称符号(图10.4.1-2)。

对称的形体需画剖面图或断面图时，可以对称符号为界，一半画视图(外形图)，一半画剖面图或断面图(图10.4.1-3)。

图10.4.1-1 画出对称符号
图10.4.1-2 不画对称符号
2、构配件内多个完全相同且连续排列的构造要素，可仅在两端或适当位置画出其完整形状，其余部分可以中心线或中心线交点表示(图10.4.2a)。

当相同构造要素少于中心线交点时，其余部分应在相同构造要素位置的中心线交点处用小圆点表示(图10.4.2b)。

图10.4.1-3 一半画视图，一半画剖面图
图10.4.2 相同要素简化画法
3、较长的构件，当沿长度方向的形状相同或按一定规律变化，可断开省略绘制，断开处应以折断线表示(图10.4.3)。

图10.4.3 折断简化画法
4、一个构配件如绘制位置不够，可分成几个部分绘制，并应以连接符号表示相连(本标准图7.4.2)。

5、一个构配件如与另一构配件仅部分不相同，该构配件可只画不同部分，但应在两个构配件的相同部分与不同部分的分界线处，分别绘制连接符号(图10.4.5)。

图10.4.5 构件局部不同的简化画法。

绘制建筑施工图的步骤和方法
绘制建筑施工图的步骤和方法如下：
1. 收集信息：了解建筑的设计概念和要求，包括建筑平面图、立面图、剖面图、施工技术要求等。

2. 绘制草图：根据收集到的信息，用草图的方式勾勒出建筑的基本形状和布局，并标注主要尺寸和设备位置。

3. 完善设计：逐渐将草图转化为正式的建筑图纸，绘制建筑平面图、立面图、剖面图等，并标注详细的尺寸、材料和施工细节。

4. 校对和审查：对图纸进行校对和审查，确保绘制的图纸准确无误。

5. 生成施工图：将审查通过的建筑图纸转化为施工图，绘制施工平面图、立面图、剖面图等，并添加施工细节、指示箭头、标记等。

6. 标注和图例：在施工图上添加必要的标注和图例，确保施工人员能够理解和按照图纸进行施工。

7. 编制材料清单：根据施工图，编制建筑材料的清单，包括数量、规格和品牌等。

8. 打印和分发：将完成的建筑施工图打印，并按照需要分发给相关的施工人员、监理人员和工程师等。

绘制建筑施工图的方法包括手绘和计算机辅助绘图两种方式。

手绘方法需要用专业的绘图工具如直尺、尺板、曲线板等来完成图纸的绘制。

计算机辅助绘图则使用CAD软件等绘图工具，通过电脑来完成绘制和编辑，具有更高的精度和便捷性。

建筑施工图的绘制需要遵循工程建筑规范和相关的标准，并与设计人员和相关人员进行合作，确保图纸的质量和准确性。

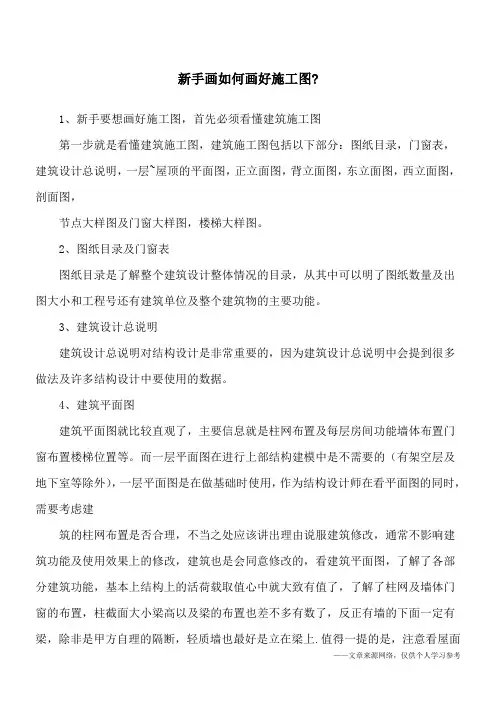

新手画如何画好施工图?1、新手要想画好施工图，首先必须看懂建筑施工图第一步就是看懂建筑施工图，建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，234筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚.5、建筑立面图67一步了解建筑师的构思，更要分析结点画法是否合理，能否在结构上实现，然后通过计算验算各构件尺寸是否足够，配出钢筋。

当然，有些结点是不需要结构师配筋的但结构师也需要确定该结点能否在整个结构中实现。

门窗大样对于结构师作用不是太大，但个别特别的门窗，结构师须绘制立面上的过梁布置图，以便于施工人员对此种造形特殊的门窗过梁有一个确定的做法，避免发生施工人员理解上的错误。

8、楼梯大样图楼梯是每一个多层建筑必不可少的部分，也是非常重要的一个部分，楼梯大样又分为楼梯各层平面及楼梯剖面图，结构师也需要仔细分析楼梯各部分的构成，是否能够构成一个整体，在进行楼梯计算的时候，楼梯大样图就是唯一的依据，所有的计算数据都是取得之楼梯大样图，所以在看楼梯大样图时也必须将梯梁，梯板厚99.4、其他凡在平、立、剖面或文字说明中无法交待或交待不清的建筑构配件和建筑构造，要表达出构造做法，尺寸，构配件相互关系和建筑材料等，就要引出大样，相对与平立剖而言，是一种辅助图样。

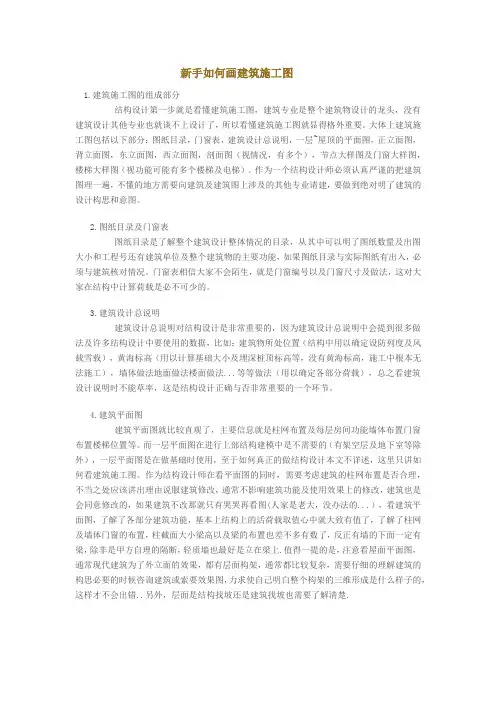

新手如何画建筑施工图1.建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。

大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。

作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。

2.图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。

门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。

3.建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。

4.建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。

而一层平面图在进行上部结构建模中是不需要的（有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。

作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图(人家是老大，没办法的...），看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚.5.建筑立面图建筑立面图，是对建筑立面的描述，主要是外观上的效果，提供给结构师的信息，主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。

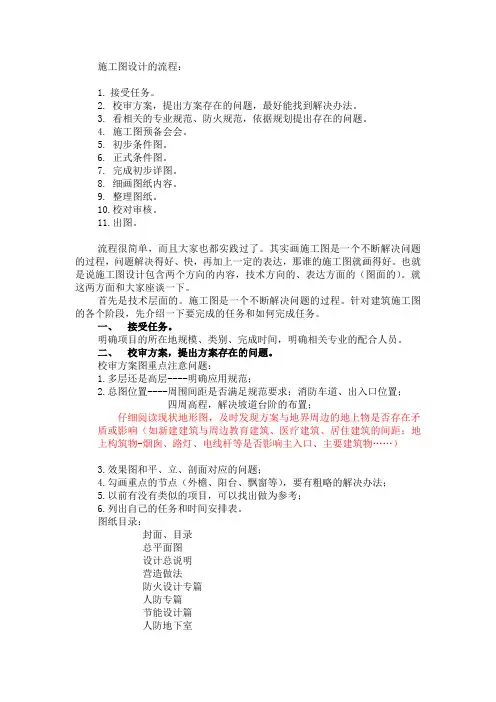

施工图设计的流程：1.接受任务。

2.校审方案，提出方案存在的问题，最好能找到解决办法。

3.看相关的专业规范、防火规范，依据规划提出存在的问题。

4.施工图预备会会。

5.初步条件图。

6.正式条件图。

7.完成初步详图。

8.细画图纸内容。

9.整理图纸。

10.校对审核。

11.出图。

流程很简单，而且大家也都实践过了。

其实画施工图是一个不断解决问题的过程，问题解决得好、快，再加上一定的表达，那谁的施工图就画得好。

也就是说施工图设计包含两个方向的内容，技术方向的、表达方面的（图面的）。

就这两方面和大家座谈一下。

首先是技术层面的。

施工图是一个不断解决问题的过程。

针对建筑施工图的各个阶段，先介绍一下要完成的任务和如何完成任务。

一、接受任务。

明确项目的所在地规模、类别、完成时间，明确相关专业的配合人员。

二、校审方案，提出方案存在的问题。

校审方案图重点注意问题：1.多层还是高层----明确应用规范；2.总图位置----周围间距是否满足规范要求；消防车道、出入口位置；四周高程，解决坡道台阶的布置；仔细阅读现状地形图，及时发现方案与地界周边的地上物是否存在矛盾或影响（如新建建筑与周边教育建筑、医疗建筑、居住建筑的间距；地上构筑物-烟囱、路灯、电线杆等是否影响主入口、主要建筑物……）3.效果图和平、立、剖面对应的问题；4.勾画重点的节点（外檐、阳台、飘窗等），要有粗略的解决办法；5.以前有没有类似的项目，可以找出做为参考；6.列出自己的任务和时间安排表。

图纸目录：封面、目录总平面图设计总说明营造做法防火设计专篇人防专篇节能设计篇人防地下室首层一层二层标准层顶层屋面排水立面剖面楼梯卫生间、厨房外檐详图门窗表时间节点：平面----3天立面----1天剖面----1天楼梯----1天卫生间----1天外檐----2天门窗表----1天工程做法----1天说明、节能、目录----1天整理图纸----2～3天审核、校对出图日期有任何问题做出记录，并自己试着找出解决办法，到预备会上提出，供专业负责人、项目负责人参考。

施工图纸绘制的技巧与要点解析施工图纸是建筑工程中不可或缺的重要文件，它是建筑设计师与施工人员之间沟通的桥梁。

一份精确、清晰的施工图纸可以确保工程的顺利进行，同时也能减少误解和错误。

在绘制施工图纸时，有一些技巧和要点需要注意，下面将对其进行解析。

首先，施工图纸的绘制需要准确的尺寸和比例。

在绘制图纸之前，需要对设计方案进行详细的测量和计算，确保每个构件的尺寸和位置都准确无误。

尺寸的准确性是施工图纸的基础，只有在准确的基础上才能绘制出符合实际情况的图纸。

其次，施工图纸的绘制需要注意细节。

细节决定成败，在绘制图纸时，需要关注每一个细节，确保每个构件的细节都能清晰地表达出来。

比如，在绘制墙体的图纸时，需要标注墙体的厚度、材质以及与其他构件的连接方式等细节信息，这样才能确保施工人员能够准确地理解和执行。

此外，施工图纸的绘制需要注意材料和符号的选择。

在绘制图纸时，需要选择合适的材料和符号来表达设计意图。

比如，在绘制管道系统的图纸时，可以使用不同颜色的线条来表示不同类型的管道，使用特定的符号来表示管道的连接方式。

这样可以使施工人员更加容易地理解和操作。

另外，施工图纸的绘制需要注意清晰度和易读性。

一份清晰易读的图纸可以减少误解和错误，提高施工效率。

在绘制图纸时，需要使用合适的线条粗细和字体大小，确保图纸可以清晰地展示出每个构件的细节。

同时，需要注意图纸的布局和排版，使得图纸的内容能够有条理地呈现，方便施工人员查阅。

此外，施工图纸的绘制需要注意标注和注释的准确性。

标注和注释是图纸中重要的信息补充和解释，它们可以帮助施工人员更好地理解和执行。

在绘制图纸时，需要确保标注和注释的准确性，避免出现模糊或错误的信息。

同时，需要注意标注和注释的位置和方式，使其与图纸的内容相互呼应，形成一个完整的整体。

最后，施工图纸的绘制需要注意与相关标准和规范的符合。

在绘制图纸时，需要参考并符合相关的建筑标准和规范，确保图纸的内容符合安全、可靠的要求。

遵循平、立、剖的顺序绘制xx。

一、平面1、标示清楚散水、台阶、踏步、楼梯栏杆、护栏、伸缩缝（变形缝）做法；2、厨房、卫生间的平面布置，其中包括便器、洗面器、洗浴器，地漏及地漏坡降方向（1%），室内标高（一般低于楼面高0.030m）；3、阳台的平面布置，包括地漏及地漏坡降方向（1%）、晒衣架、栏杆做法，室内标高（一般低于楼面高0.030m）；4、每个房间的功能标示；5、室内外地面标高，楼梯间标高；6、尺寸标注先注明轴跨距离，再标示清楚细部尺寸；7、楼梯间平面布置，标示清楚踏步尺寸；梯井一般120-200之间，超过200需加设防护措施。

8、屋面设计排水，分水线位于横跨中线，建筑找坡2%，建筑反坡1%，建筑找坡与建筑反坡交线为积水线，落水管做法；9、上人屋面应绘出出屋面做法；10、水箱位置及水箱检修孔、爬梯；11、檐口做法，选用图集或根据方案要求设计；12、平面大样xx清楚；二、立面1、加立面门窗时，门窗高度除考虑宽度外还要参照楼层高及梁高，玻璃幕墙则还要考虑楼地面的关水（一般100-300高）；2、立面门窗上表面尽量平齐，保证立面效果；3、立面门窗高宽差最好不要超过两个建筑模数（300）；4、门窗外框线稍粗，遇内墙门窗外框用细线。

突出内、外层次；5、立面尺寸标注尽量标注最近的洞口、分格尺寸，其它未示尺寸用标高和线性标注就近标示清楚；6、外墙装饰xx说明；三、剖面1、剖面要剖到楼梯间；2、设计楼梯踏步高宽、休息平台宽度，尽量保证两个梯梁之间的宽度不要超过4200m，踏步的高宽要求b+2h<620；3、表示清楚未剖到的xx、柱、门窗看线；4、纵向标注清楚窗洞尺寸、楼梯踏步尺寸标高及楼层关系，横向标注清楚各楼板、梁与轴线之间的关系；5、详图xx剖视位置要与平面图对应；四、大样1、表达清楚大样的所在位置，如楼层标高、与轴线关系；2、结构形式表达无误；3、阳台、走廊低于楼地面（一般0.030高）；设计心得:1.首先注意层高问题，不要给自己找麻烦。

绘制施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好。

2．选择适当的比例。

3．进行合理的平面布置图布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。

同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。

4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。

先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。

铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。

建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。

2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。

3）经检查无误后，擦去多余的图线，按规定线型加深。

4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。

在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。

最后，在平面图下方写出图名及比例等。

2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。

1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。

4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。

3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。

2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。

新手不会画建筑CAD施工图怎么办？老师傅一分钟教会你，比想象中更简单大学苦读四年的土木工程或建筑学专业的你们，面对建筑施工图纸的时候，有没有手忙脚乱的感脚？每次想大展身手一下的时候，却因为“手”太新，遇到过不少尴尬！别慌哈，马上为各位奉上步骤总结，让你快人一步，不落后，加油吧少年~1.仔细分析方案，检查有无违反规范在这个过程中，记录下在施工图设计中有无违反规范的地方。

这个过程很重要，是施工图设计的基础，否则如果有违反规范的地方，深入设计时，还是要修改，而且这种修改是原则性的，一般量大，也会容易造成其他专业工作量的增加。

不但给相关专业，比如说暖通带来很大的修改量，也耽误了甲方报建的时间，影响甲方报建的速度。

所以逐一检查规范很重要。

平时对规范的积累也很重要，这是作设计的基础原则问题。

把控大方面，施工图就不会偏差太远。

这个过程以后要强制执行，并有记录文件。

2.统一本专业的作法包括面层、内、外墙作法，结构降板高度、门窗选材，定好该项目出图方式，比如水陌华庭，分析方案的非常规的立面作法，与结构专业商量立面构造，并画出节点结构草图。

将尺寸定死，并推敲平面、立面与之对应的表达，包括平立面怎么画，与轴线的定位尺寸等，这也是基础性的工作。

节点做法在深入施工图设计前不定好，将来带来修改量也是很大的。

但这并不是说要先画节点，而是推敲好立面的作法多画一些草图推敲就可以了。

(或者说做到心里有数)。

牵涉到坡屋面的，有关坡层面的造型作法就要在电脑把单线条放出来才好确定平面、立面的表达，尤其是坡面相交线的定位，是一定要放线才能确定，因为坡层面都是牵一发而动全身，只要调整一丁点，带来的工作量也会不少，所以处理这个步骤时一定要仔细。

3.进行深入设计有两个过程：设计——画图，这里要重点考虑的就是专业配合的问题，要进行第一次提图。

首先通过专业碰头会要确定以下几个主要事项：① 结构专业要定出柱位，结构布置方案，这个可以是草图，用红、蓝铅笔根据方案布置。

施工图绘制指南施工图是建筑工程施工阶段非常重要的一部分，它提供了详细的图纸和说明，以指导施工人员按照设计要求进行施工。

为了准确绘制施工图，以下是一些指南和步骤供参考：1.熟悉设计图和规范要求在开始绘制施工图之前，务必仔细研究设计图纸和相关的规范要求。

了解建筑结构、电气工程、给排水系统等各个方面的要求，以便准确绘制施工图。

2.建立适当的图纸模板为了保证施工图的一致性和规范性，建议在开始绘制之前建立适当的图纸模板。

模板应包含必要的标题、比例尺、注释和其他必要的绘图设置。

3.标注和注释在绘制施工图时，应标注和注释所有关键的细节和要求。

例如，注明尺寸、材料规格、施工方法等。

确保所有细节都清晰可见，以便施工人员准确理解。

4.准确绘制各种视图施工图应包含必要的平面图、剖面图和立面图等视图，以便全面展示建筑结构的各个方面。

确保各视图之间的一致性和准确性。

5.注意图纸布局和格式在绘制施工图时，要确保良好的图纸布局和格式。

合理安排图纸内容，避免拥挤和混乱。

另外，使用统一的文字样式和图形符号，以便易于阅读和理解。

6.定期审查和更新施工图施工图是一个动态的过程，因此应定期进行审查和更新。

确保施工图始终与设计要求保持一致，并及时处理任何变更和修改。

以上是绘制施工图的一些指南和步骤。

通过遵循这些指南和使用适当的工具，您将能够准确绘制出规范的施工图，为工程的顺利进行提供有力的支持。

请注意，以上内容仅供参考，具体的施工图绘制可能需要根据具体项目和规范要求进行调整和修改。

施工图的绘制技巧与注意事项施工图是建筑设计的重要环节，它是将设计方案转化为具体施工实施的指导文件。

在绘制施工图时，需要注意一些技巧和注意事项，以确保图纸的准确性和可执行性。

一、细致勘测在绘制施工图之前，必须进行详细的现场勘测。

勘测的准确性直接影响到施工图的质量。

勘测时要注意测量点的准确位置和高度，确保图纸上的尺寸和实际情况一致。

同时，还要注意记录下现场的环境条件和存在的问题，以便在绘制施工图时进行合理的调整。

二、合理布局在绘制施工图时，要合理布局各个构件和设备。

首先，要考虑到施工的顺序和流程，将各个施工步骤合理地安排在图纸上。

其次，要注意构件和设备之间的空间布局，确保施工过程中的操作和维修的便利性。

此外，还要考虑到施工图的美观性和整体效果，使建筑物的外观和功能达到最佳的协调。

三、标注清晰在绘制施工图时，要注意标注的清晰度和准确性。

标注应包括构件的尺寸、材料、工艺要求等信息，以便施工人员能够准确理解和执行。

标注时要使用清晰的字体和线条，避免出现模糊或混淆的情况。

此外，还要注意标注的位置和方式，使其与图纸的其他内容相互呼应，便于阅读和理解。

四、细节处理在绘制施工图时，要注意处理细节问题。

细节决定成败，一个细节的疏忽可能导致整个施工过程的失败。

例如，要注意构件之间的连接方式和细节处理，确保施工的牢固性和安全性。

同时，还要注意施工过程中可能出现的问题和风险，提前进行合理的预防和处理。

五、与其他专业的协调在绘制施工图时，要与其他专业进行充分的协调。

建筑设计涉及到多个专业领域，如结构、给排水、电气等。

不同专业之间的协调关系直接影响到施工图的质量和实施效果。

因此，要与其他专业的设计人员进行充分的沟通和协调，确保各个专业之间的一致性和配合性。

六、不断优化改进在绘制施工图的过程中，要不断进行优化和改进。

施工图的绘制不是一蹴而就的过程，而是一个不断修正和完善的过程。

在实际施工中，可能会出现一些问题和困难，需要及时进行调整和改进。

施工图的绘制方法与技巧施工图是建筑工程中非常重要的一环，它是将设计方案转化为具体施工指导的图纸。

在施工图的绘制过程中，需要掌握一些方法与技巧，以确保图纸的准确性和可读性。

本文将探讨施工图的绘制方法与技巧，帮助读者更好地理解和应用。

一、准备工作在开始绘制施工图之前，必须进行一系列的准备工作。

首先，要明确设计方案的要求和目标，了解建筑的结构、尺寸和功能等方面的要求。

其次，需要收集和整理相关的设计资料和技术规范，以便在绘制过程中参考和应用。

最后，要选择合适的绘图工具和材料，如绘图纸、铅笔、直尺、曲线板等，以确保绘图的精确度和效果。

二、图纸布局在绘制施工图时，合理的图纸布局是非常重要的。

图纸布局应考虑到图纸的可读性和使用便捷性。

一般来说，图纸的标题、比例尺、图例和注释等内容应放置在图纸的右上角或左下角，以便读者快速获取相关信息。

此外，图纸的各个部分应有明确的界线和间距，以便清晰地展示不同的内容和细节。

三、绘图技巧1. 比例尺的选择：在绘制施工图时，需要选择合适的比例尺，以确保图纸的尺寸与实际建筑物的尺寸相符。

一般来说，较小的建筑物可以选择较大的比例尺，如1:100；而较大的建筑物则可以选择较小的比例尺，如1:500。

选择合适的比例尺可以使图纸更加清晰和易读。

2. 细节的表达：在绘制施工图时，需要注意细节的表达。

细节包括建筑物的各个部分、构件的连接方式和材料的规格等。

为了表达细节，可以使用不同的线型、线宽和阴影效果等。

此外，还可以使用图例和注释来说明细节，以便读者更好地理解和应用。

3. 符号的使用：在绘制施工图时，需要使用一些符号来代表建筑物的各个部分和构件。

符号可以减少绘图的复杂性和篇幅，同时也方便读者的理解和识别。

常见的符号包括墙体、门窗、梁柱等。

使用符号时，应注意符号的准确性和一致性，避免产生歧义和误解。

四、质量控制在绘制施工图的过程中，质量控制是非常重要的。

质量控制包括对图纸的准确性和规范性进行检查和修正。

怎样绘制建筑施工图1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好。

2．选择适当的比例。

3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。

同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。

4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。

先用铅笔画底稿，经检查无误后，按〝国标〞规定的线型加深图线。

铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。

建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。

2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。

3）经检查无误后，擦去多余的图线，按规定线型加深。

4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。

在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。

最后，在平面图下方写出图名及比例等。

2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。

1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。

4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。

3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。

2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。

有人说：画建筑施工图是饭桶都会干的事情，但是如是不注意细节可能连饭桶都不如。

奉上这篇文章给建筑施工图新手。

1.建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。

大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。

作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。

2.图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。

门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。

3.建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。

4.建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。

而一层平面图在进行上部结构建模中是不需要的（有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。

作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图(人家是老大，没办法的...），看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚.5.建筑立面图建筑立面图，是对建筑立面的描述，主要是外观上的效果，提供给结构师的信息，主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。
