手把手教你建筑施工图(建筑新手必备,老手巩固的好东西)

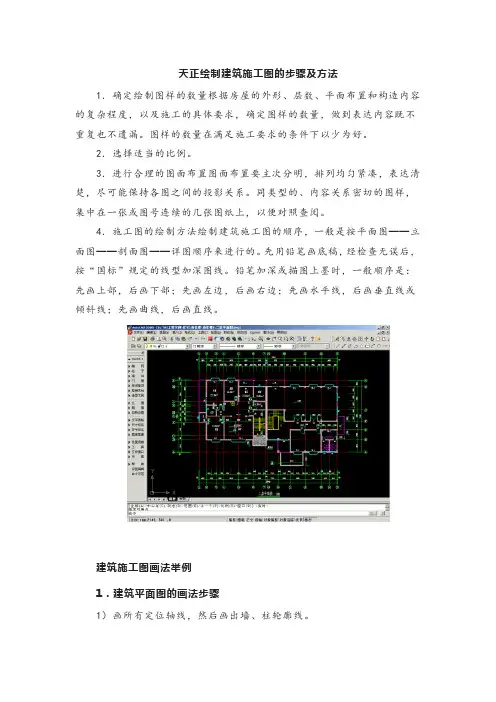

天正绘制建筑施工图的步骤及方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好。

2．选择适当的比例。

3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。

同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。

4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。

先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。

铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。

建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。

2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。

3）经检查无误后，擦去多余的图线，按规定线型加深。

4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。

在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。

最后，在平面图下方写出图名及比例等。

2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。

1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。

4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。

3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。

2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。

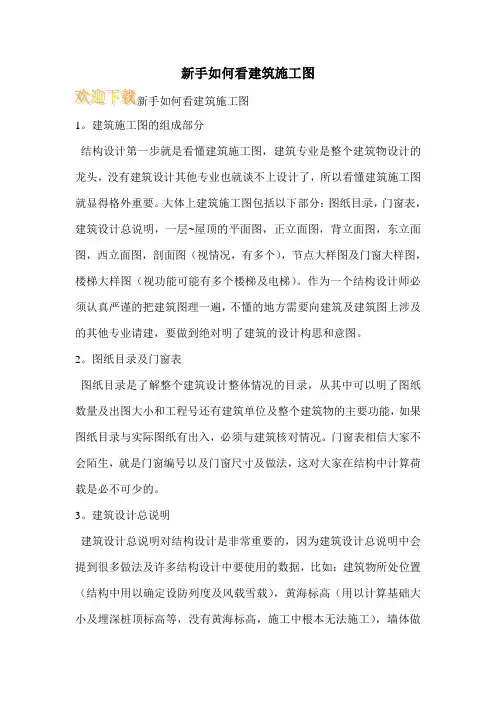

新手如何看建筑施工图
1。

建筑施工图的组成部分
结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。

大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。

作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。

2。

图纸目录及门窗表
图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。

门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。

3。

建筑设计总说明
建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做。

建造施工图识图入门基础建造施工图识图入门基础第一章：建造施工图基础知识1.1 建造施工图概述建造施工图是建造工程设计的最终成果，是一个包含详细构造细节和施工信息的图纸集合。

本章将介绍建造施工图的概述，包括施工图的重要性、施工图种类、施工图的基本要素等。

1.2 施工图的种类建造施工图按照不同的设计阶段可以分为结构施工图、建造安装施工图等。

本节将详细介绍不同类型的施工图以及它们的主要内容和使用方法。

1.3 施工图的基本要素施工图的基本要素包括平面图、立面图、剖面图、节点图等。

本节将介绍这些基本要素的概念和制图方法，以及它们在施工图中的作用。

第二章：建造施工图的绘制与识图技巧2.1 绘制建造施工图的基本步骤绘制建造施工图需要经过一系列的步骤，包括采集设计资料、确定绘图比例、绘制主要图纸等。

本节将详细介绍每一个步骤的具体内容和注意事项。

2.2 建造施工图的常用绘图工具与材料绘制建造施工图需要使用各种绘图工具和材料，本节将介绍常用的绘图工具和材料，包括绘图纸、绘图仪器、绘图用具等，并阐述其使用方法和注意事项。

2.3 建造施工图的识图技巧识图是建造师和其他相关人员理解和应用施工图的能力，本节将介绍建造施工图的识图技巧，包括正确理解图纸符号、识别建造构件和材料等。

第三章：建造施工图常用符号与标注3.1 建造施工图常用符号建造施工图中使用大量的符号来表示不同的构件、设备、材料等。

本节将详细介绍建造施工图常用符号的含义和标注方法，供读者参考和学习。

3.2 建造施工图常用标注建造施工图中的标注包括尺寸标注、文字标注、箭头标注等。

本节将介绍建造施工图常用标注的种类、规范要求和使用方法。

第四章：建造施工图的错误分析与修改4.1 建造施工图常见错误分析建造施工图中常见的错误有尺寸错误、符号使用错误等。

本节将详细分析这些常见错误的原因和影响，并提供修改建议。

4.2 建造施工图的修改方法对于发现的错误和需要修改的部份，需要采取正确的修改方法。

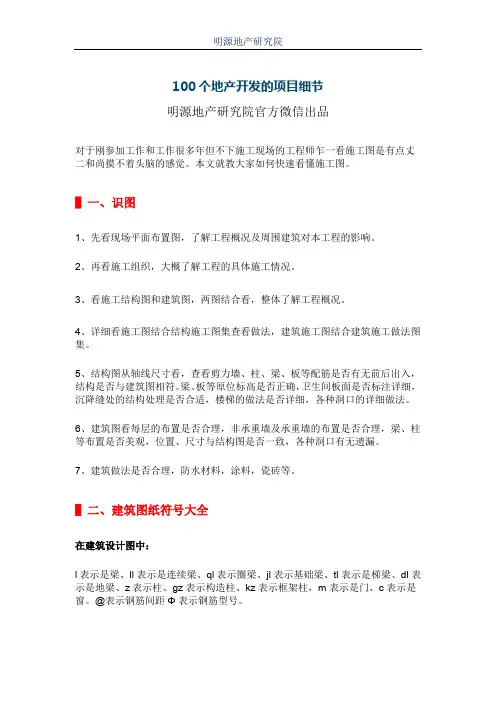

100个地产开发的项目细节明源地产研究院官方微信出品对于刚参加工作和工作很多年但不下施工现场的工程师乍一看施工图是有点丈二和尚摸不着头脑的感觉。

本文就教大家如何快速看懂施工图。

▌一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2、再看施工组织，大概了解工程的具体施工情况。

3、看施工结构图和建筑图，两图结合看，整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7、建筑做法是否合理，防水材料，涂料，瓷砖等。

▌二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350mm，宽约180mm--190mm)。

超全的建筑结构施工图识图总结，入门必看！房建施工实战之结构图读图识图总结，建筑工程图纸识读的入门知识，力求达到以下四个方面能力：1、理解建筑施工图的成图原理和制图标准；2、看懂房屋的组成和各部分的材料、做法，能够看懂一般建筑工程的主要施工图纸；3、能够根据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计；4、能够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地方。

第一节建筑工程施工图的组成各专业施工图的内容1、总图：建筑场地范围内建筑物的位置、形状和尺寸，道路、绿化及各种室外管线的布置等。

2、建筑专业图：建筑平面图、立面图、剖面图、各种详图及门窗表、材料做法表。

3、结构专业图：基础图、各层顶板的平面、剖面、各种构件详图，构件数量表及设计说明。

4、设备专业图：包括给水、排水、采暖、通风各系统的平面图、轴测图和各种详图。

5、电气专业图：包括照明、动力和弱电的系统图、平面图及详图等。

第二节建筑工程图的成图原理一、投影的概念用一组假想的投射线把物体的形状投到一个平面上，就可以得到一个图形，称为投影法。

二、投影的种类1、中心投影：投影线由一点放射出来投射到物体上，这种作图方法称为中心投影法。

2、平行投影：投影线呈相互平行状投射到物体上，称平行投影。

（1）正投影：使投影线垂直于投影面时，并且使物体的一个面也垂直于投影线。

（2）斜投影：当投影线倾斜于投影面时，所作出的投影。

三、物体的三面正投影图1、三面正投影体系的形成（1）将物体放在三个相互垂直的投影面间；（2）用三组垂直于投影面的投影线作投影；（3）在三个投影面上得到三个正投影图。

2、三面正投影体系的展开（1）正立投影面不动；（2）水平投影面向下转动90°；（3）侧立投影面向右后方转动90°。

3、三面投影图的特性（1）不全面性每个投影图只能反映物体两个方向的尺寸；立面图反映长度和高度；平面图反映长度和宽度；侧面图反映高度和宽度。

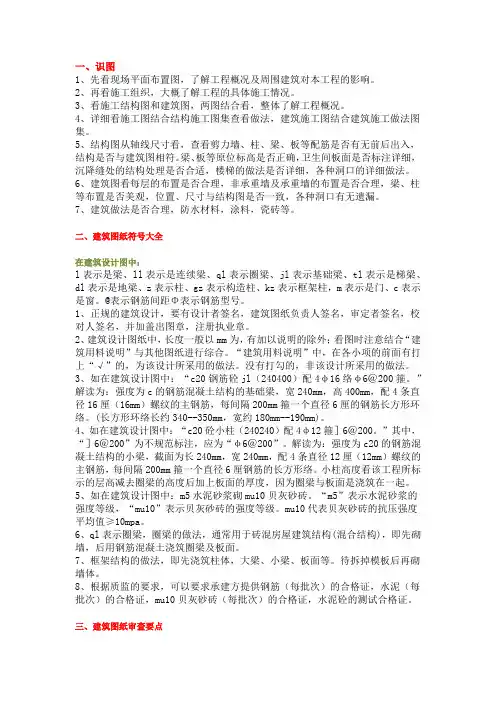

一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2、再看施工组织，大概了解工程的具体施工情况。

3、看施工结构图和建筑图，两图结合看，整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7、建筑做法是否合理，防水材料，涂料，瓷砖等。

二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350mm，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。

”其中，“］6＠200”为不规范标注，应为“φ6＠200”。

100个地产开发的项目细节明源地产研究院官方微信出品对于刚参加工作和工作很多年但不下施工现场的工程师乍一看施工图是有点丈二和尚摸不着头脑的感觉。

本文就教大家如何快速看懂施工图。

▌一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2、再看施工组织，大概了解工程的具体施工情况。

3、看施工结构图和建筑图，两图结合看，整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7、建筑做法是否合理，防水材料，涂料，瓷砖等。

▌二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350mm，宽约180mm--190mm)。

快速让你看懂施工图“新手施工员必看”施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

以下是一些基本的识图方法。

(1)循序渐进。

拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象;②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础;③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等;④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况;⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解;⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图;顺序最好为平、立、剖;查对节点和大样;建筑结构对照读”，这样才能收到事半功倍的效果。

(2)要记住尺寸。

建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

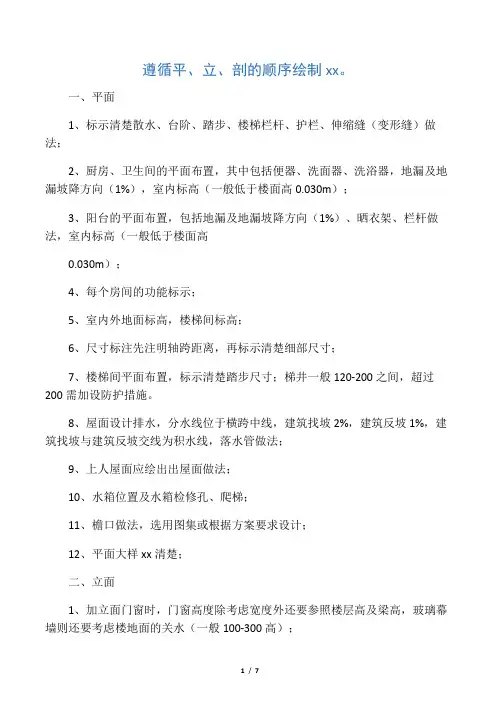

遵循平、立、剖的顺序绘制xx。

一、平面1、标示清楚散水、台阶、踏步、楼梯栏杆、护栏、伸缩缝（变形缝）做法；2、厨房、卫生间的平面布置，其中包括便器、洗面器、洗浴器，地漏及地漏坡降方向（1%），室内标高（一般低于楼面高0.030m）；3、阳台的平面布置，包括地漏及地漏坡降方向（1%）、晒衣架、栏杆做法，室内标高（一般低于楼面高0.030m）；4、每个房间的功能标示；5、室内外地面标高，楼梯间标高；6、尺寸标注先注明轴跨距离，再标示清楚细部尺寸；7、楼梯间平面布置，标示清楚踏步尺寸；梯井一般120-200之间，超过200需加设防护措施。

8、屋面设计排水，分水线位于横跨中线，建筑找坡2%，建筑反坡1%，建筑找坡与建筑反坡交线为积水线，落水管做法；9、上人屋面应绘出出屋面做法；10、水箱位置及水箱检修孔、爬梯；11、檐口做法，选用图集或根据方案要求设计；12、平面大样xx清楚；二、立面1、加立面门窗时，门窗高度除考虑宽度外还要参照楼层高及梁高，玻璃幕墙则还要考虑楼地面的关水（一般100-300高）；2、立面门窗上表面尽量平齐，保证立面效果；3、立面门窗高宽差最好不要超过两个建筑模数（300）；4、门窗外框线稍粗，遇内墙门窗外框用细线。

突出内、外层次；5、立面尺寸标注尽量标注最近的洞口、分格尺寸，其它未示尺寸用标高和线性标注就近标示清楚；6、外墙装饰xx说明；三、剖面1、剖面要剖到楼梯间；2、设计楼梯踏步高宽、休息平台宽度，尽量保证两个梯梁之间的宽度不要超过4200m，踏步的高宽要求b+2h<620；3、表示清楚未剖到的xx、柱、门窗看线；4、纵向标注清楚窗洞尺寸、楼梯踏步尺寸标高及楼层关系，横向标注清楚各楼板、梁与轴线之间的关系；5、详图xx剖视位置要与平面图对应；四、大样1、表达清楚大样的所在位置，如楼层标高、与轴线关系；2、结构形式表达无误；3、阳台、走廊低于楼地面（一般0.030高）；设计心得:1.首先注意层高问题，不要给自己找麻烦。

【精品资料首发】新手画如何画好施工图?1、新手要想画好施工图，首先必须看懂建筑施工图第一步就是看懂建筑施工图，建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图，节点大样图及门窗大样图，楼梯大样图。

2、图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能。

3、建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据。

4、建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。

而一层平面图在进行上部结构建模中是不需要的（有架空层及地下室等除外），一层平面图是在做基础时使用，作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚.5、建筑立面图建筑立面图，是对建筑立面的描述，主要是外观上的效果，提供给结构师的信息，主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。

通常有线的地方就是有面的变化，再就是层高等等信息，这也是对结构荷载的取定起作用的数据。

6、建筑剖面图建筑部面图的作用是对无法在平面图及立面图表述清楚的局部剖切以表述清建筑设计师对建筑物内部的处理，结构工程师能够在剖面图中得到更为准确的层高信息及局部地方的高低变化，剖面信息直接决定了剖切处梁相对于楼面标高的下沉或抬起，又或是错层梁，或有夹层梁，短柱等。

如何快速看懂建筑施工图？简单10步告诉你1、建筑施工图的组成建筑施工图纸包括图纸目录、总平面图、平面图、立面图、剖面图、设计及施工说明、做法表、节点详图、楼梯大样图。

2.总平面布置图如下图所示，在e建筑中打开了一张平面布置图，之所以用e建筑是因为它支持最新版本的AutoCAD、浩辰、天正、中望等格式的CAD图纸和BIM模型，避免因版本和格式问题影响图纸的快速查看。

平面布置图是按一般规定比例绘制的，表示建筑物，构筑物的方位、间距以及道路网、绿化、竖向布置和基地临界情况等。

3.设计及施工说明注明该工程的基本概况、设计依据、施工依据、参照标准、选用材料品种规格、施工做法、施工注意事项等。

本部分在看图过程中，一定要细看。

特别是选材和做法部分，一定要切实搞清楚。

4.建筑构造、装修做法表明确各部位的具体做法如:防水、地面、墙面、屋面等;外墙装饰做法;室内公共部分做法等。

5.节点详图各类细部构造做法如:阳台边梁、腰线、栏杆大样，空调板大样、防水节点，局部造型、二次结构等。

明确了构件的具体做法和尺寸、配筋情况。

6.平面图直观表示建筑物的楼层平面布局、尺寸、建筑面积、各房间功能分区、文字索引标注、门窗位置、楼层标高(局部升降板)等。

识图中要对楼层的变化及结构的变化做到心中有数，特别是建筑圈本次识图所讲的洋房类住宅，由于是退台式的结构，每一层都在变化。

不能像高层住宅那样，看一层就知道所有楼层布局是怎样的了。

7.立面图直观的外立面效果图，标高尺寸:层高、窗台高、窗高等;局部大样索引标注;外墙做法标注;门窗选材标注等。

看完立面图就该有一个立体的印象了，最起码要知道外墙每一层的不同之处要知道，层与层的变化。

8.剖面图表示内部构造，如楼梯间标高、梯间隔墙、梯间门窗、节点标注、标高变化、升降板、二次构件等。

9.楼梯大样图楼梯的放大详图，由于在平面图中不能细致的标出各种尺寸，要单独放大进行标示:墙厚、扶手高度、踏步宽高、平台板标高、中间休息平台标高、梯间隔墙、门及各种洞口尺寸标注、送风井、前室面积等。

建筑工程施工图纸入门知识（图文）总结建筑工程图纸识读的入门知识，力求达到以下四个方面能力：1、理解建筑施工图的成图原理和制图标准；2、看懂房屋的组成和各部分的材料、做法，能够看懂一般建筑工程的主要施工图纸；3、能够根据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计；4、能够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地方。

第一节建筑工程施工图的组成各专业施工图的内容1、总图：建筑场地范围内建筑物的位置、形状和尺寸，道路、绿化及各种室外管线的布置等。

2、建筑专业图：建筑平面图、立面图、剖面图、各种详图及门窗表、材料做法表。

3、结构专业图：基础图、各层顶板的平面、剖面、各种构件详图，构件数量表及设计说明。

4、设备专业图：包括给水、排水、采暖、通风各系统的平面图、轴测图和各种详图。

5、电气专业图：包括照明、动力和弱电的系统图、平面图及详图等。

第二节建筑工程图的成图原理一、投影的概念用一组假想的投射线把物体的形状投到一个平面上，就可以得到一个图形，称为投影法。

二、投影的种类1、中心投影：投影线由一点放射出来投射到物体上，这种作图方法称为中心投影法。

2、平行投影：投影线呈相互平行状投射到物体上，称平行投影。

（1）正投影：使投影线垂直于投影面时，并且使物体的一个面也垂直于投影线。

（2）斜投影：当投影线倾斜于投影面时，所作出的投影。

三、物体的三面正投影图1、三面正投影体系的形成（1）将物体放在三个相互垂直的投影面间；（2）用三组垂直于投影面的投影线作投影；（3）在三个投影面上得到三个正投影图。

2、三面正投影体系的展开（1）正立投影面不动；（2）水平投影面向下转动 90°；（3）侧立投影面向右后方转动90°。

3、三面投影图的特性（1 ）不全面性每个投影图只能反映物体两个方向的尺寸；立面图反映长度和高度；平面图反映长度和宽度；侧面图反映高度和宽度。

（2）“三等关系”长对正：立面图与平面图的长度相等；高平齐：立面图与侧面图的高度相等；宽相等：平面图与侧面图的宽度相等。

简单十大技巧助你吃透建筑施工图纸（值得收藏）施工图纸是建造房屋的依据,是“工程的语言”,它明确规定了要建造一幢什么样的建筑,并且具体规定了形状、尺寸、做法和技术要求.除了较多地接触本工种的图纸外,有时还要结合整个工程图纸看图,才能交圈配合,不出差错.为此必须学会识图方法,才能收到事半功倍的效果.今天给大家一些基本的识图方法.循序渐进拿到一份图纸后,先看什么图,后看什么图,应该有主有次.一般是按如下顺序进行：1.首先仔细阅读设计说明,了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求,在思想上形成一个初步印象；2.接着要看平面图,了解房屋的平面形状、开间、进深、柱网尺寸,各种房间的安排和交通布置,以及门窗位置,对建筑物形成一个平面概念,为看立面图、剖面图打好基础；3.看立面图,以了解建筑物的朝向、层数和层高的变化,以及门窗、外装饰的要求等；4.看剖面图,以大体了解剖面部分的各部位标高变化和室内情况；5.最后看结构图,以了解平面图、立面图、剖面图等建筑图与结构图之间的关系,加深对整个工程的理解；6.另外,还必须根据平面图、立面图、剖面图等中的索引符号,详细阅读所指的大样图或节点图,做到粗细结合,大小交圈.只有循序渐进,才能理解设计意图,看懂设计图纸,也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”,这样才能收到事半功倍的效果.记住尺寸内容建筑工程虽然各式各样,但都是通过各部分尺寸的改变而出现各种不同的造型和效果.俗话说：“没有规矩,不成方圆”,图上如果没有长、宽、高、直径等具体尺寸,施工人员就没法按图施工.一般来说,作为要牢记以下一些尺寸：开间进深要记牢,长宽尺寸莫忘掉；纵横轴线心中记,层高总高很重要；结构尺寸要记住,构件型号别错了；基础尺寸是关键,结构强度不能少；梁柱断面记牢靠,门窗洞口要留好.弄清关系看图时必须弄清每张图纸之间的相互关系.因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求.必须用很多张图纸,从不同的方面表达某一个部位的做法和要求,这些不同部位的做法和要求,就是一个完整的建筑物的全貌.所以在一份施工图纸的各张图纸之间,都有着密切的联系.在看图时,必须以平面图中的轴线编号、位置为基准,做到：“手中有图纸,心中有轴线,千头又万绪,处处不离线”.这就是的基本基础以及标准.图纸之间的主要关系,一般来说主要是：轴线是基准,编号要相吻；标高要交圈,高低要相等；剖面看位置,详图详索引；如用标准图,引出线标明；要求和做法,快把说明拿；土建和安装,对清洞、沟、槽；材料和标准,有关图中查；建筑和结构,前后要对照.所以弄清各张图纸之间的关系,是看图的重要环节,是发现问题、减少或避免差错的基本措施.抓住关键在看施工图时,作为必须抓住每张图纸中的关键,只有掌握住关键,才能抓住要害,少出差错.一般应抓住以下几个方面.①平面图中的关键：在施工中常出现的一些差错有一定的共性.如“门是里开外开,轴线是正中偏中,朝向是东南西北,墙厚是一砖几砖”.门在平面图中有开启方向,而窗则没有开启方向,必须查大样图才能确定.轴线在墙上是正中还是偏中,哪一层是正中,哪一层是偏中,必须弄清,才不会造成轴线错误；以免错把所有的轴线都当成中线.房屋的朝向必须弄清楚,图上有指北针的以指北针为准,无指北针的以总平面图和总说明上的朝向为准.一般建筑物的平面图中,应符合上北下南、左西右东的规律.对在每一轴线、每一部位的墙厚也要仔细查对清楚,如哪道墙是一砖,哪道墙是半砖厚,绝对不能弄错.②在立面图中,必须掌握门窗洞口的标高尺寸,以便在立皮数杆和预留窗台时不致发生错误.③在剖面图中,主要应掌握楼层标高、屋顶标高.有的还要通过剖面图掌握室内洞口、内门标高、楼地面做法、屋面保温和防水做法等.④在结构图中,主要应掌握基础、墙、梁、柱、板、屋盖系统的设计要求、具体尺寸、位置、相互间的衔接关系以及所用的材料等.了解特点工业建筑要满足各种不同的生产工艺要求,在设计与施工中就各有不同的特点.如酸处理车间,对墙面、地面等有耐酸要求,就要采取不同的处理方法；精密仪表车间,对门窗、墙壁有不同的防尘、恒温、恒湿要求.民用建筑由于使用功能不同,也有不同的特点.如对影剧院,由于对声学有特殊要求,故在顶棚、墙面有不同的处理方法和技术要求.因此在熟悉每一份木工施工图纸时,必须了解该项工程的特点和要求,包括以下几方面：①地基基础的处理方案和要求达到的技术标准；②对特殊部位的处理要求；③对材料的质量标准或对特殊材料的技术要求；④需注意或容易出问题的部位；⑤新工艺、新结构、新材料等的特殊施工工艺；⑥设计中提出的一些技术指标和特殊要求；⑦在结构上的关键部位；只有了解一个工程项目的特点,才能更好地全面地理解设计图纸,保证工程的特殊需要.图表对照一份完整的施工图纸,除了包括各种图纸外,还包括各种表格,这些表格具体归纳了各分项工程的做法、尺寸、规格、型号,是施工图纸的组成部分.在施工图纸中常见的表有以下一些.1.室内、外做法表主要说明室内外各部分的具体做法,如室外勒脚怎样做,某房间的地面怎样做等2.门、窗表表明一幢建筑全部所需的门、窗型号,高宽尺寸（或洞口尺寸）,以及各种型号门、窗的需用数量.3.构件表根据工程所需的梁、柱、板的编号、名称,列出各类构件的规格、尺寸、型号、需要数量.4.钢筋表在各种钢筋混凝土梁、柱、板、基础等结构中,所需钢筋的品种、直径、规格、尺寸、形状、根数和重量.在看施工图时,最好先将自己看图时理解到的各种数据,与有关表中的数据进行核对,如完全一致,证明图纸及理解均无错误,如发现型号不对、规格不符、数量不等时,应再次认真核对,进一步加深理解,提高对设计图纸的认识,同时也能及时发现图、表中的错误.一丝不苟看图纸必须认真、仔细、一丝不苟.对施工图中的每个数据、尺寸,每个图例、符号,每条文字说明,都不能随意放过.对图纸中表述不清或尺寸短缺的部分,绝不能凭自己的想象、估计、猜测来施工,否则就会差之毫厘,失之千里.另外,一份比较复杂的设计图纸,常常是由若干专业设计人员共同完成的,由于种种原因,在尺寸上可能出现某些矛盾.如总尺寸与细部尺寸不符；大样、小样尺寸两样；建筑图上的墙、梁位置与结构图错位；总标高或楼层标高与细部或结构图中的标注不符等.还可能由于设计人员的疏忽,出现某些漏标、漏注部位.因此施工人员在看图时必须一丝不苟,才能发现此类问题,然后与设计人员共同解决,避免错误的发生.三个结合在学习土建施工图时,必须注意结合学习其他专业图纸,才能全面地、正确地了解工程的全貌.尤其是对大型工程,有总平面布置图,有土方平衡图,有水、暖、电、卫生设备安装图,有设备基础施工图,有室内外的管道、管沟、电缆图等.这些各个专业的图纸,组成了一个工程项目完整的总体.这些专业图纸之间必须互相呼应,相辅相成.因此,在看土建图时要注意做到三个结合.1.建筑与结构结合即在看建筑图时,必须与结构图互相对照着看图.2.室内与室外结合在看单位工程施工图时,必须相应地看总平面图,了解本工程在建筑区域内的具体位置、方向、环境以及绝对高程；同时要了解室外各种管线布置情况,以及对本工程在施工中的影响,了解现场的防洪排水问题应如何处理等.3.土建与安装结合在看土建图时,必须结合看本工程的安装图,一定要做到：预留洞、预留槽,弄清位置和大小,施工当中要留好；预埋件、预埋管,规格数量核对好,及时安上别忘掉.就是要求在看土建图时,一定要注意各种管、沟的进口、位置、大小、标高与安装图是否交圈；设备预留洞口要多大,留在什么部位,哪些地方要预埋铁件或预埋管等.掌握技巧看图纸和从事其他操作一样,除了熟练以外,还有技巧问题,看图的技巧因人而异,各不相同,现介绍几点.1.随看随记看图时,应随手记下主要部位的做法和尺寸,记下需要解决的问题,并逐张看,逐张记,逐个解决疑难问题,以加深印象.2.先粗后细先将全部图纸粗看一遍,大体形成一个整体概念,然后再逐张细看2～3遍.细看时,主要是了解详细的做法,逐个解决粗看中提出的一些疑问,从而加深理解,加深记忆.3.反复对照,找出规律对图纸大体看过一遍后,再将有关图纸摆在一起,反复对照．找出内在的规律和联系,从而巩固对图纸的理解.4.图上标注,加强记忆为了看图方便,加深记忆,可把某些图纸上的尺寸、说明、型号等标注到常用图纸上,如标注到平面图上等.这样可以加深记忆,有利于发现问题.整体概念通过以上几个步骤的学习,对拟建工程就可以形成一个整体概念,对建筑物的特点、形状、尺寸、布置和要求已十分清楚.有了这个整体概念,在施工中就胸有成竹,可减少或避免错误.因此,在学习图纸时,绝不能只看单张不看整体,就忙于开工.只有对建筑物形成了一个整体概念,才可以加深对工程的记忆和理解.。
