建筑工程施工图识读建筑工程施工图通常包括平面图、立面图、剖面图、细部构造图、钢筋图、设备布置图等。
在具体施工中,需要根据设计要求和施工实际情况来正确理解和应用这些施工图。
下面将结合具体的施工图例子,详细介绍建筑工程施工图识读的方法和要点。
1. 平面图识读平面图是建筑工程中最基础也是最重要的图纸之一。
它一般包括建筑全平面图、地下室平面图、各楼层平面图等。
平面图上标注了建筑物的主要构造和布局情况,比如墙体厚度、柱网布置、楼板厚度等。
同时,平面图还标注了建筑物的主体尺寸和空间布置,比如房间的大小、门窗的位置等。
例如,在一张平面图中,我们可以看到建筑物的外墙、内墙、楼板、结构柱等主要构造的位置和尺寸。
在施工中,施工人员需要根据这些尺寸和位置信息来准确施工,保证建筑物的结构和布局符合设计要求。
此外,在平面图中还包括了建筑物的建筑标高、结构标高等基础信息。
建筑标高一般是指建筑物的地面标高,结构标高是指建筑物的结构构件标高。
正确理解这些标高信息对于建筑物的高度和结构设计非常重要。
2. 立面图识读立面图是建筑工程中描述建筑立面结构和外观的图纸,它展示了建筑物的垂直截面,反映了建筑物的外观、形式和风格。
立面图包括了建筑物的立面主要构造、外立面装饰、开窗位置等内容。
通过立面图,我们可以看到建筑物的外观设计和构造,包括立面上的窗户、外墙饰面、构件连接等信息。
在施工中,施工人员需要根据立面图上的尺寸和位置信息来进行外立面的施工,保证建筑物的外观符合设计要求。
某建筑工程项目的立面图中标注了建筑物的幕墙构造、外墙材料、窗户类型等具体信息。
在施工中,施工人员需要按照这些信息来选择合适的幕墙材料和窗户,确保建筑物的外观和节能性能符合设计要求。
3. 剖面图识读剖面图是建筑工程中描述建筑结构截面的图纸,它展示了建筑物的纵向构造情况,反映了建筑物的内部结构和材料组成。
剖面图一般包括建筑物的纵向截面、构造柱、内外墙厚度等信息。
通过剖面图,我们可以看到建筑物的内部结构、材料组成和构造细节,比如墙体和楼板的截面形状、结构柱和梁的位置等。
施工图纸是建造房屋的依据,是“工程的语言”,它明确规定了要建造一幢什么样的建筑,并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外,有时还要结合整个工程图纸看图,才能交圈配合,不出差错。
为此必须学会识图方法,才能收到事半功倍的效果。
(01)循序渐进拿到一份图纸后,先看什么图,后看什么图,应该有主有次。
一般是按如下顺序进行:1、仔细阅读设计说明,了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求,在思想上形成一个初步印象;2、接着看平面图,了解房屋的平面形状、开间、进深、柱网尺寸,各种房间的安排和交通布置,以及门窗位置,对建筑物形成一个平面概念,为看立面图、剖面图打好基础;3、看立面图,以了解建筑物的朝向、层数和层高的变化,以及门窗、外装饰的要求等;4、看剖面图,以大体了解剖面部分的各部位标高变化和室内情况;5、最后看结构图,以了解平面图、立面图、剖面图等建筑图与结构图之间的关系,加深对整个工程的理解;6、另外,还必须根据平面图、立面图、剖面图等中的索引符号,详细阅读所指的大样图或节点图,做到粗细结合,大小交圈。
只有循序渐进,才能理解设计意图,看懂设计图纸,也就是说一般应做到先看说明后看图,顺序最好平立剖;查对节点和大样,建筑结构对照读”这样才能收到事半功倍的效果。
(02)记住尺寸内容建筑工程虽然各式各样,但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说:“没有规矩,不成方圆”,图上如果没有长、宽、高、直径等具体尺寸,施工人员就没法按图施工。
但是图纸上的尺寸很多,作为具体的和操作人员来说,不需要,也不可能将图上所有的尺寸都记住。
但是,对建筑物的一些主要尺寸,主要构配件的规格、型号、位置、数量等,则是必须牢牢记住的。
这样可以加深对设计图纸的理解,有利于施工操作,减少或避免施工错误。
一般来说,作为要牢记以下一些尺寸:开间进深要记牢,长宽尺寸莫忘掉纵横轴线心中记,层高总高很重要结构尺寸要记住,构件型号别错了基础尺寸是关键,结构强度不能少梁柱断面记牢靠,门窗洞口要留好。
建筑施工图-识图建筑施工图-识图1. 简介建筑施工图是建筑工程施工过程中的重要文件,用于指导施工人员进行具体的施工工作。
在进行建筑施工图的识图时,需要对施工图上的各种符号、图例进行准确的理解和识别。
本将详细介绍建筑施工图中常见的符号和图例,并解释其含义和用途。
2. 图例解析2.1 土建图例2.1.1 基础图例- 基础平面示意图:用标识表示建筑基础的类型和布置。
- 地下室平面示意图:标示地下室的位置和布局。
- 标示及尺寸线:用标识表示主要的标示、尺寸线和标记。
2.1.2 结构图例- 结构平面示意图:表示建筑结构的布局和位置。
- 结构立面示意图:标识结构立面的示意图。
- 结构详情示意图:用于标识各种建筑结构的细节。
2.1.3 外墙图例- 外墙平面示意图:用于标识建筑外墙的布局和位置。
- 外墙立面示意图:标识建筑外墙的立面。
2.2 安装图例2.2.1 给排水图例- 给水管道示意图:表示给水管道系统的布置和位置。
- 排水管道示意图:表示排水管道系统的布置和位置。
- 组件图例:标识给排水系统中的各种组件。
2.2.2 电气图例- 电气线路图:表示建筑电气线路的布置和连接。
- 电气设备图:标识建筑内的电气设备。
3. 附件列表本所涉及的附件如下:- 建筑施工图模板- 图例解析示例图片4. 法律名词及注释4.1 建筑法- 建筑法是指国家对建筑行业进行管理的法律法规,包括建筑工程施工、监理、设计等方面的规定。
- 在建筑施工图的编制和使用过程中,需要遵守相关的建筑法律法规,确保施工过程的合法性和安全性。
4.2 建筑施工图设计规范- 建筑施工图设计规范是指对建筑施工图的设计、表达和编制要求的规范性文件。
- 在使用建筑施工图时,需要遵守相关的设计规范,以确保施工图的准确性和可读性。
4.3 建筑施工图审核规范- 建筑施工图审核规范是指对建筑施工图的审核要求和程序的规范性文件。
- 在对施工图进行审核时,需要按照相关的审核规范进行操作,以确保施工图的质量和合规性。
建筑工程施工图的识读方法
建筑工程施工图的识读方法包括以下几步:
1.了解图纸标准:建筑工程施工图是按照国际标准或国家标准制作的,可以在图纸上查看详细信息,例如图纸的名称、编号、比例和尺寸等。
2.了解图例:图例是施工图中一些常用元素的图形符号的说明,包括墙体、门窗、结构构件、管道、设备等。
3.了解基础图纸:基础图纸是建筑工程施工图的基础,包括地形图、地下管线图等。
需要整体把握基础图纸的内容,以便了解建筑的施工情况。
4.了解平面图:平面图是建筑施工图的主体部分,它显示了建筑物的分层布置和各层的平面布局,包括墙壁、窗户、门、楼梯、电梯和管道等。
需要注意平面图的比例尺、正北方向和地形面高度等要素。
5.了解立面图:立面图是建筑物的侧面图,它描述了建筑物的外观和细节,包括墙体、窗户、檐口和屋顶等。
需要特别注意立面图的比例尺和视线方向。
6.了解细节图:细节图是建筑物中的一些细节和装饰的详细展示,包括门窗、楼梯、装饰板、铁艺等。
细节图需要仔细观察,以便了解施工过程中需要注意的问题。
7.了解构造图:构造图是建筑物的结构和构造的图纸。
需要特别注意构造图的比例尺、设计荷载、材料规格等要素。
8.熟悉施工图的样式:施工图一般分为图集、标准图和施工详图等。
需要了解每种类型的图样式和实际应用中的使用情况。

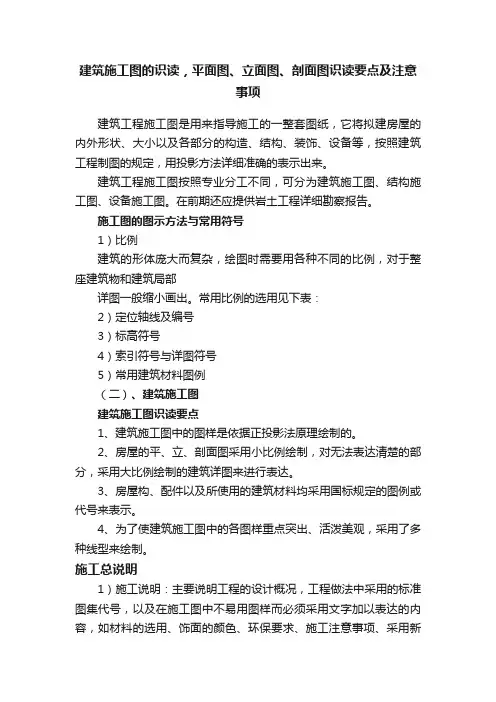

建筑施工图的识读,平面图、立面图、剖面图识读要点及注意事项建筑工程施工图是用来指导施工的一整套图纸,它将拟建房屋的内外形状、大小以及各部分的构造、结构、装饰、设备等,按照建筑工程制图的规定,用投影方法详细准确的表示出来。
建筑工程施工图按照专业分工不同,可分为建筑施工图、结构施工图、设备施工图。
在前期还应提供岩土工程详细勘察报告。
施工图的图示方法与常用符号1)比例建筑的形体庞大而复杂,绘图时需要用各种不同的比例,对于整座建筑物和建筑局部详图一般缩小画出。
常用比例的选用见下表:2)定位轴线及编号3)标高符号4)索引符号与详图符号5)常用建筑材料图例(二)、建筑施工图建筑施工图识读要点1、建筑施工图中的图样是依据正投影法原理绘制的。
2、房屋的平、立、剖面图采用小比例绘制,对无法表达清楚的部分,采用大比例绘制的建筑详图来进行表达。
3、房屋构、配件以及所使用的建筑材料均采用国标规定的图例或代号来表示。
4、为了使建筑施工图中的各图样重点突出、活泼美观,采用了多种线型来绘制。
施工总说明1)施工说明:主要说明工程的设计概况,工程做法中采用的标准图集代号,以及在施工图中不易用图样而必须采用文字加以表达的内容,如材料的选用、饰面的颜色、环保要求、施工注意事项、采用新材料、新工艺的情况等。
2)工程做法表:是对建筑物各部位构造、做法、层次、选材、尺寸、施工要求等的详细说明。
是现场施工和备料、施工监理、工程预决算的重要技术文件。
3)门窗表:一栋房屋所使用的门窗,在设计时应将其列表,反映门窗的类型、编号、数量、尺寸规格等相应内容,以备施工预算所需。
总平面图总平面图的基本内容:1. 表明新建建筑物、原有房屋、构筑物等的具体位置。
2. 图例、名称和绘图比例。
建筑物、构筑物等均采用图例来表示,并注明建筑物、构筑物的名称。
建筑总平面图的绘制比例一般采用1:500、1:1000、1:2000。
3. 表明标高。
建筑物首层地面标高、室外地坪标高。
建筑工程施工图快速识读技巧建筑工程施工图是指将设计图通过说明符号、规格尺寸、注记等方式,将设计方案转换为实施方案的图纸。
施工图分为建筑结构、给排水、电气、供暖、通风、空调等多个专业,而每个专业图纸都有其特定的符号、尺寸、注记等。
为了快速识读施工图,需要掌握以下技巧。
技巧一:理解基本图形建筑施工图常使用的基本图形包括直线、曲线、圆、矩形、三角形等。
了解这些基本图形的特点和应用场景,可以快速理解施工图中的结构和布局。
技巧二:熟悉符号注记施工图中的符号和注记是指示实施方案的关键。
例如给排水管路的符号、电气线路的符号等,都需要能够快速识别。
熟悉这些符号注记,可以在浏览施工图时准确定位到关键细节。
技巧三:掌握尺寸定位施工图中的尺寸是指示元素尺寸或位置的数字。
掌握尺寸的定位和测量技巧,可以帮助我们快速确定施工设计的数据,例如墙体厚度、管道走向等。
技巧四:了解专业差异不同专业的施工图有其独特的符号和注记。
例如,给排水图中的H、C、W等符号分别代表着热水、冷水、污水管道,而电气图中的L、N、E分别代表着线路的相、零、地。
了解这些专业差异,可以更准确地理解施工图中的内容。
技巧五:注意比例尺施工图中的比例尺是图形之间尺寸比例的体现。
通常,施工图中的比例尺为1:50、1:100等。
在读取施工图时,需要注意比例尺的大小,以便正确地理解图形尺寸和位置。
技巧六:结合平面图平面图是建筑施工图中的一种,它以建筑物上部的平面形象为基础,呈现出建筑物的布局和结构。
阅读施工图时,可以结合平面图来更好地掌握建筑物的整体形态。
以上就是建筑工程施工图快速识读技巧。
熟练掌握这些技巧,可以帮助工程师更快速、准确地阅读和理解施工图,从而提高施工效率和质量。
建设工程施工图识图的步骤和方法1.建筑总平面图识图(1)看图名、比例、图例及有关的文字说明。
(2)了解工程的用地范围、地形地貌和周围环境(3)了解拟建房屋的平面位置和定位依据。
(4)了解拟建房屋的朝向和主要风向。
(5)了解道路交通及管线布置情况。
(6)了解绿化、美化的要求和布置情况。
2.建筑平面图识图(1)了解图名,比列及文字说明。
(2)了解纵横定位轴线及编号。
(3)了解房屋的平面形状和总尺寸。
(4)了解房间的布置、用途及交通联系。
(5)了解门窗的布置、数量及型号。
(8)了解剖解位置及索引符号。
3.建筑立面图识图(1) 了解图名及比例。
(2)了解立面图与平面图的对应关系。
(3)了解房屋的外貌特征。
(4)了解房屋的竖向标高。
(5)了解房屋外墙面的装修做法。
4.建筑剖面图识图(1)了解图名及比例。
(2)了解剖面图与平面图的对应关系。
(3)了解房屋的结构形式。
(4)了解主要的标高和尺寸。
(5)了解屋面、楼面、地面的构造层次及做法。
(7)了解索引详图及所在的位置及编号。
5.建筑详图识图(1)图名(或详图符号)、比例。
(2)表达出构配件各部分的构造连接方法及相对位置关系。
(3)表达出各部位、各细部的详细尺寸。
(4)详细表达构配件或节点所用的各种材料及其规格。
(5)有关的施工要求,构造层次及制作方法说明等。
6.结构图识图(1)从上往下、从左往右的看图顺序是施工图识图的一般顺序,比较符合看图的习惯,同时也是施工图绘制的先后顺序。
(2)由前往后看,根据房屋的施工先后Jll三,从基础、墙柱、楼面到屋面依次看,此顺序基本也是结构施工图编排的先后JI访。
(3)看图时要注意从粗到细,从大到小。
先粗看一遍,了解工程的概况、结构方案等。
然后看总说明及每一张图纸,熟悉结构平面布置,检查结构布置是否合理正确,有无遗漏,柱网尺寸、构件定位尺寸、楼面标高等是否正确。
最后根据结构平面布置图,详细看每一个构件的编号、跨数、截面尺寸、配筋、标高及节点详图。
超全的建筑结构施工图识图总结,入门必看!房建施工实战之结构图读图识图总结,建筑工程图纸识读的入门知识,力求达到以下四个方面能力:1、理解建筑施工图的成图原理和制图标准;2、看懂房屋的组成和各部分的材料、做法,能够看懂一般建筑工程的主要施工图纸;3、能够根据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计;4、能够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地方。
第一节建筑工程施工图的组成各专业施工图的内容1、总图:建筑场地范围内建筑物的位置、形状和尺寸,道路、绿化及各种室外管线的布置等。
2、建筑专业图:建筑平面图、立面图、剖面图、各种详图及门窗表、材料做法表。
3、结构专业图:基础图、各层顶板的平面、剖面、各种构件详图,构件数量表及设计说明。
4、设备专业图:包括给水、排水、采暖、通风各系统的平面图、轴测图和各种详图。
5、电气专业图:包括照明、动力和弱电的系统图、平面图及详图等。
第二节建筑工程图的成图原理一、投影的概念用一组假想的投射线把物体的形状投到一个平面上,就可以得到一个图形,称为投影法。
二、投影的种类1、中心投影:投影线由一点放射出来投射到物体上,这种作图方法称为中心投影法。
2、平行投影:投影线呈相互平行状投射到物体上,称平行投影。
(1)正投影:使投影线垂直于投影面时,并且使物体的一个面也垂直于投影线。
(2)斜投影:当投影线倾斜于投影面时,所作出的投影。
三、物体的三面正投影图1、三面正投影体系的形成(1)将物体放在三个相互垂直的投影面间;(2)用三组垂直于投影面的投影线作投影;(3)在三个投影面上得到三个正投影图。
2、三面正投影体系的展开(1)正立投影面不动;(2)水平投影面向下转动90°;(3)侧立投影面向右后方转动90°。
3、三面投影图的特性(1)不全面性每个投影图只能反映物体两个方向的尺寸;立面图反映长度和高度;平面图反映长度和宽度;侧面图反映高度和宽度。
建筑施工图识图基本知识建筑施工图识图基本知识1.1.1建筑工程图房屋建筑工程图是工程技术的“语言”,它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。
故要求有关施工人员必须熟悉施工图的全部内容。
一套房屋建筑工程图,一般按专业分为建筑施工图、结构施工图、设备施工图(给水排水施工图、采暖通风施工图、电气施工图)三类。
在本实训教材中,将主要介绍房屋建筑施工图的识读,由于在建筑构造教材中已经介绍了建筑平面图、建筑立面图和建筑剖面图的相关知识,在本教材中将不再赘述。
1.1.2建筑施工图内容概要建筑施工图简称“建施”。
主要反映建筑物的规划位置、外形和大小、内外装修、内部布置、细部构造做法及施工要求等。
建筑施工图包括首页(图纸目录、设计总说明、门窗标等材料表等)、总平面图、平面图、立面图、剖面图和详图。
图纸目录包括每张图纸的名称、内容、图号等。
设计总说明包括工程概况(建筑名称、建筑地点、建设单位、建筑占地面积、建筑等级、建筑层数);设计依据(政府有关批文、建筑面积、造价以及有关地质、水文、气象资料);设计标准(建筑标准结构、抗震设防烈度、防火等级、采暖通风要求、照明标准);施工要求(验收规范要求、施工技术及材料的要求,采用新技术、新材料或有特殊要求的做法说明,图纸中不详之处的补充说明。
)1.1.3图纸索引比例比较小的图纸中,有些构造节点表达不清楚时,可以用索引和局部详图来表示。
索引符号和详图符号呈一一对应的方式,即有索引符号,就有详图符号。
1.被索引的详图在同一张图纸内2.被索引的详图不在同一张图纸内3.被索引的详图在标准图中4.被索引的剖视详图在同一张图纸内5.被索引的剖视详图不在同一张图纸内1.1.4图纸中常用的符号和记号1.1.4.1定位轴线定位轴线是用来确定建筑物承重构件位置的基准线。
用细单点长画线表示。
并在线的端头画直径为8mm,详图上为10mm,在圆圈上编号。
平面图上定位轴线应编号,宜标注在图样的下方与左侧。
建筑工程施工图快速识读一、认识建筑工程施工图在进行建筑工程施工之前,设计师需要将设计方案绘制成详细的图纸,以便施工人员按照图纸上的要求进行实际施工。
建筑工程施工图一般包括平面图、立面图、剖面图、节点图、结构图、设备图等。
这些图纸上标注了建筑的构造、材料、尺寸、位置、施工要求等关键信息。
1. 平面图:展示建筑物在水平方向上的布置,包括楼层平面布局、墙体厚度、开窗位置、门窗布置等。
2. 立面图:展示建筑物在垂直方向上的布置,包括建筑物外立面的设计、窗户、入口、槽口等。
3. 剖面图:展示建筑物在垂直方向上的切剖面,清晰展示建筑构造关系和各层结构。
4. 节点图:展示建筑构件之间的连接方式和构造细节,如柱-梁连接、梁-墙连接等。
5. 结构图:展示建筑物的结构布置、承重墙、柱、梁等的位置和尺寸。
6. 设备图:展示建筑内部设备的布置和连接方式,如电气图、给排水图等。
二、快速识读建筑工程施工图的方法1. 首先,要熟悉建筑图例及标识。
建筑工程施工图中会有各种符号、线型和颜色表示不同的构件、材料和尺寸,了解这些图例的含义是快速识读的基础。
2. 其次,逐图浏览各种图纸。
通过浏览平面图、立面图、剖面图等,整体了解建筑物的布局和结构,识别关键构件和设备的位置。
3. 注重细节,查看节点图和结构图。
节点图和结构图是施工中关键细节的展示,如构件连接方式、承重结构等,要仔细查看这些图纸,确保施工过程中细节不被忽略。
4. 注意施工要求和规范。
建筑施工图中会标注施工要求和规范,如施工顺序、材料要求、施工标准等,施工人员要严格按照这些要求进行工作。
5. 及时沟通与协调。
在识读建筑工程施工图的过程中,如有疑问或不明白之处,应及时与设计师或相关人员沟通和协调,确保施工符合设计要求。
通过以上方法,工程人员可以在短时间内快速识读建筑工程施工图,高效地进行施工工作,减少因施工图不清晰或理解错误而导致的问题和延误,确保工程质量和进度的达到。
建筑工程施工图的识读对于整个建筑工程的成功实施至关重要,对于提高建筑质量和工程效率有着重要的意义。
建筑施工图识图入门基础建筑施工图是指建筑工程图纸中的施工图部分,其作用是指导现场施工,完成建筑工程的施工任务。
建筑施工图的识图能力是施工工程师必备的基本技能之一。
下面将简要介绍建筑施工图的识图入门基础知识,以便初学者能够更好地理解和掌握建筑施工图。
一、施工图的组成和要素建筑施工图是由平面图、立面图、剖面图、详情图、构造图和细部图等组成的。
其中平面图和立面图是最重要的两部分,平面图主要呈现建筑平面布置、结构及设备布局等信息,而立面图则主要呈现建筑的外观形态和结构细节等信息。
识别施工图时,需要掌握平面图和立面图的基本绘图符号和标注,如样板间的尺寸、可行走区域、电源插座点位等等。
二、施工图的坐标系统和尺度在识别施工图时,需要掌握施工图所采用的坐标系统和尺度。
坐标系统包括建筑轴线和控制点的位置等,而尺度则是指图纸上的图形与实际建筑之间的比例关系。
建筑施工图常用的尺度为1:50、1:100和1:200等,常见的坐标系统则包括绝对坐标系统、相对坐标系统和混合坐标系统等。
三、施工图中的图形和文字在施工图中,图形和文字是识别施工图的重要组成部分。
图形包括箭头、标记、符号、线条、颜色等等,它们搭配使用可以更好地传递信息。
文字则可以用来解释图形和表达具体所指的位置等信息。
因此,在识别施工图时,需要注意图形和文字之间的连贯性和关系。
四、施工图中的构造细节施工图中的构造细节是建筑施工的重要部分,包括墙体、梁、柱等构造部分的位置、尺寸、材料及安装方法等。
在施工图中,构造细节常常使用细节图和断面图等形式进行展示。
识别并掌握构造细节,在实际施工工作中,可以更好地理解施工图,准确实现施工要求。
以上是建筑施工图识图入门基础知识的简要介绍。
掌握这些基础知识,能够帮助初学者更好地理解和掌握建筑施工图,从而更加顺利地完成施工任务。
建筑工程施工图识读建筑工程施工图是施工过程中必不可少的重要文件,它提供了设计师对建筑物的构造和细节要求的详尽描述。
对于建筑专业人员来说,熟练掌握施工图的识读技巧至关重要。
本文将从几个方面介绍建筑工程施工图的常见内容和识读技巧。
1. 图纸种类建筑工程施工图通常包括平面图、立面图、剖面图、详图等多种图纸种类。
平面图是建筑物从上方看的俯视图,用于了解建筑物的整体布置;立面图是建筑物的外立面图,展示建筑物的立面特征;剖面图则是通过剖切建筑物,展示建筑构造和内部布置的截面图。
详图则对某一具体构件或局部进行了详细的描绘,比如柱子、梁等。
2. 线条表示施工图中的线条是表示物体边界和构造的重要手段。
通常情况下,实线表示实体部分,如墙体、梁柱等;虚线则表示隐藏或虚拟的部分,如隐蔽管线、虚拟剖面等。
各种线条的粗细和线型也有规范的标准,施工图中应该清晰明了地标示,以保证施工人员能准确理解。
3. 尺寸标注施工图上的尺寸标注是为了保证施工的准确性和一致性。
尺寸标注应该准确、清晰可读,并配上相应的标注文字。
常见的尺寸标注方法有标注线法、标注尺寸网法等。
标注线法是将标注文字和标注线一同绘制在图上,标注尺寸网法则是将标注文字放置在图的一侧,并用尺寸框将其连接到实体。
4. 图符表示施工图中的图符是一些用简化的图形或符号代表某些特定物体或构造的表达方式。
比如,在平面图中用实心圆表示柱子,梁则用横线表示;在剖面图中用箭头指示剖面方向,使用钻石形状表示断面坡度等。
熟悉常见的图符表示是识读施工图的重要一环,能够帮助读者快速理解图面内容。
5. 图例说明施工图上通常都会包括图例说明,用于解释图纸中所使用的各种图符、线型、符号等。
了解图例的含义能够帮助读者更好地理解图纸,并根据图例中的说明进行施工操作。
图例说明通常位于图纸旁边或者图纸底部,规范图例的使用能够提高施工图的可读性。
以上是对建筑工程施工图识读的简要介绍。
通过熟练掌握施工图的各种内容和技巧,建筑专业人员能够更好地理解设计意图,准确执行施工任务,确保建筑工程质量和安全。
建筑施工图识图和理解要点1.建筑施工图的组成部分结构设计第一步就是看懂建筑施工图,建筑专业是整个建筑物设计的龙头,没有建筑设计其他专业也就谈不上设计了,所以看懂建筑施工图就显得格外重要。
大体上建筑施工图包括以下部分:图纸目录,门窗表,建筑设计总说明,一层~屋顶的平面图,正立面图,背立面图,东立面图,西立面图,剖面图(视情况,有多个),节点大样图及门窗大样图,楼梯大样图(视功能可能有多个楼梯及电梯)。
作为一个结构设计师必须认真严谨的把建筑图理一遍,不懂的地方需要向建筑及建筑图上涉及的其他专业请建,要做到绝对明了建筑的设计构思和意图。
2.图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录,从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能,如果图纸目录与实际图纸有出入,必须与建筑核对情况。
门窗表相信大家不会陌生,就是门窗编号以及门窗尺寸及做法,这对大家在结构中计算荷载是必不可少的。
3.建筑设计总说明建筑设计总说明对结构设计是非常重要的,因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据,比如:建筑物所处位置(结构中用以确定设防列度及风载雪载),黄海标高(用以计算基础大小及埋深桩顶标高等,没有黄海标高,施工中根本无法施工),墙体做法地面做法楼面做法...等等做法(用以确定各部分荷载),总之看建筑设计说明时不能草率,这是结构设计正确与否非常重要的一个环节。
4.建筑平面图建筑平面图就比较直观了,主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。
而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外),一层平面图是在做基础时使用,至于如何真正的做结构设计本文不详述,这里只讲如何看建筑施工图。
作为结构设计师在看平面图的同时,需要考虑建筑的柱网布置是否合理,不当之处应该讲出理由说服建筑修改,通常不影响建筑功能及使用效果上的修改,建筑也是会同意修改的,如果建筑不改那就只有哭哭再看图(人家是老大,没办法的...),看建筑平面图,了解了各部分建筑功能,基本上结构上的活荷载取值心中就大致有值了,了解了柱网及墙体门窗的布置,柱截面大小梁高以及梁的布置也差不多有数了,反正有墙的下面一定有梁,除非是甲方自理的隔断,轻质墙也最好是立在梁上.值得一提的是,注意看屋面平面图,通常现代建筑为了外立面的效果,都有层面构架,通常都比较复杂,需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图,力求使自己明白整个构架的三维形成是什么样子的,这样才不会出错..另外,层面是结构找坡还是建筑找坡也需要了解清楚.5.建筑立面图建筑立面图,是对建筑立面的描述,主要是外观上的效果,提供给结构师的信息,主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。
建筑工程施工识图解读一、建筑工程施工图纸的种类建筑工程施工图纸是施工单位在承揽建筑工程时,按照设计单位出具的建筑设计图,制作的详细的施工工程图纸。
根据用途和内容的不同,建筑施工图纸主要包括总平面图、平面布置图、结构图、建筑节点图、设备安装图、管道布置图等。
1. 总平面图:是指将建筑物的各个楼层平面图通过标高线等方式统一在一张图纸上,用以指导建筑物整体的平面布置。
2. 平面布置图:指建筑物各个楼层的平面布置图纸,包括墙体、柱子、楼板等建筑主体构件的位置和尺寸。
3. 结构图:主要包括各种结构构件的平面图、立面图、剖面图等,是指导建筑结构施工的重要依据。
4. 建筑节点图:主要包括各种节点构造的详细图纸,如梁柱节点、梁梁节点、梁墙节点等,是保证建筑结构安全的关键。
5. 设备安装图:是用来指导建筑物内各种设备的安装布置,如空调系统、给排水系统等。
6. 管道布置图:主要包括建筑物内各种管道的走向、连接、尺寸等,用于指导给排水、供水、暖通等管道的施工。
以上是建筑工程施工图纸的一些常见种类,不同的施工单位和工程类型会有所差异,但总体来说,以上图纸是建筑工程施工中必备的。
二、建筑工程施工图纸的组成要素建筑工程施工图纸是由图纸编号、图纸名称、图纸内容、图例、技术要求、审定章、工作人员签名等组成要素构成的,其中每个组成要素的作用和意义十分重要。
1. 图纸编号:是建筑工程施工图纸的唯一标识符,用以区别不同的图纸。
在施工现场,如果图纸编号混乱或丢失,会导致施工错误和混乱,给工程质量和进度带来极大的影响。
2. 图纸名称:是对图纸内容的简要描述,有助于工程人员快速了解图纸内容和用途。
3. 图纸内容:是图纸的核心部分,包括图形、文字、尺寸、符号等,是指导施工的具体内容。
4. 图例:是用来解释图纸中所使用的符号、线型等的说明,有助于工程人员理解和识别。
5. 技术要求:是对施工工艺、材料规格、验收标准等的具体要求,是保证工程质量的重要依据。
建筑工程识图、审图要点(新手如何看建筑施工图)建筑工程识图、审图要点工程开工之前,需识图、审图,再进行图纸会审工作。
如果有识图、审图经验,掌握一些要点,则事半功倍。
现谈谈本人的识图、审图经验,供参考.识图、审图的程序是:熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙,厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。
最后识读建筑说明,熟悉工程装修情况.二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致。
熟悉本层平面尺寸后,审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时,检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息;建施平面图、结施平面图上,一般也标有本层标高;梁表中,一般有梁表面标高;基础大样图、其它细部大样图,一般也有标高注明.通过这些施工图,可掌握工程的立面尺寸。
正立面图一般有三道尺寸,第一道是窗台、门窗的高度等细部尺寸,第二道是层高尺寸,并标注有标高,第三道是总高度。
审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸,第二道尺寸相加之和是否等于第三道尺寸.检查立面图各楼层的标高是否与建施平面图相同,再检查建施的标高是否与结施标高相符。
建筑施工图纸识图十大技巧导读:施工图纸是建造房屋的依据,是“工程的语言”,它明确规定了要建造一幢什么样的建筑,并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外,有时还要结合整个工程图纸看图,才能交圈配合,不出差错。
为此必须学会识图方法,才能收到事半功倍的效果。
今天给大家一些基本的识图方法。
循序渐进拿到一份图纸后,先看什么图,后看什么图,应该有主有次。
一般是按如下顺序进行:1、仔细阅读设计说明,了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求,在思想上形成一个初步印象;2、接着看平面图,了解房屋的平面形状、开间、进深、柱网尺寸,各种房间的安排和交通布置,以及门窗位置,对建筑物形成一个平面概念,为看立面图、剖面图打好基础;3、看立面图,以了解建筑物的朝向、层数和层高的变化,以及门窗、外装饰的要求等;4、看剖面图,以大体了解剖面部分的各部位标高变化和室内情况;5、最后看结构图,以了解平面图、立面图、剖面图等建筑图与结构图之间的关系,加深对整个工程的理解;6、另外,还必须根据平面图、立面图、剖面图等中的索引符号,详细阅读所指的大样图或节点图,做到粗细结合,大小交圈。
只有循序渐进,才能理解设计意图,看懂设计图纸,也就是说一般应做到先看说明后看图,顺序最好为平、立、剖;查对节点和大样,建筑结构对照读”这样才能收到事半功倍的效果。
记住尺寸内容建筑工程虽然各式各样,但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说:“没有规矩,不成方圆”,图上如果没有长、宽、高、直径等具体尺寸,施工人员就没法按图施工。
但是图纸上的尺寸很多,作为具体的和操作人员来说,不需要,也不可能将图上所有的尺寸都记住。
但是,对建筑物的一些主要尺寸,主要构配件的规格、型号、位置、数量等,则是必须牢牢记住的。
这样可以加深对设计图纸的理解,有利于施工操作,减少或避免施工错误。
一般来说,作为要牢记以下一些尺寸:开间进深要记牢,长宽尺寸莫忘掉纵横轴线心中记,层高总高很重要结构尺寸要记住,构件型号别错了基础尺寸是关键,结构强度不能少梁柱断面记牢靠,门窗洞口要留好。
建筑施工图识图和理解要点1.建筑施工图的组成部分结构设计第一步就是看懂建筑施工图,建筑专业是整个建筑物设计的龙头,没有建筑设计其他专业也就谈不上设计了,所以看懂建筑施工图就显得格外重要。
大体上建筑施工图包括以下部分:图纸目录,门窗表,建筑设计总说明,一层~屋顶的平面图,正立面图,背立面图,东立面图,西立面图,剖面图(视情况,有多个),节点大样图及门窗大样图,楼梯大样图(视功能可能有多个楼梯及电梯)。
作为一个结构设计师必须认真严谨的把建筑图理一遍,不懂的地方需要向建筑及建筑图上涉及的其他专业请建,要做到绝对明了建筑的设计构思和意图。
2.图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录,从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能,如果图纸目录与实际图纸有出入,必须与建筑核对情况。
门窗表相信大家不会陌生,就是门窗编号以及门窗尺寸及做法,这对大家在结构中计算荷载是必不可少的。
3.建筑设计总说明建筑设计总说明对结构设计是非常重要的,因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据,比如:建筑物所处位置(结构中用以确定设防列度及风载雪载),黄海标高(用以计算基础大小及埋深桩顶标高等,没有黄海标高,施工中根本无法施工),墙体做法地面做法楼面做法...等等做法(用以确定各部分荷载),总之看建筑设计说明时不能草率,这是结构设计正确与否非常重要的一个环节。
4.建筑平面图建筑平面图就比较直观了,主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。
而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外),一层平面图是在做基础时使用,至于如何真正的做结构设计本文不详述,这里只讲如何看建筑施工图。
作为结构设计师在看平面图的同时,需要考虑建筑的柱网布置是否合理,不当之处应该讲出理由说服建筑修改,通常不影响建筑功能及使用效果上的修改,建筑也是会同意修改的,如果建筑不改那就只有哭哭再看图(人家是老大,没办法的...),看建筑平面图,了解了各部分建筑功能,基本上结构上的活荷载取值心中就大致有值了,了解了柱网及墙体门窗的布置,柱截面大小梁高以及梁的布置也差不多有数了,反正有墙的下面一定有梁,除非是甲方自理的隔断,轻质墙也最好是立在梁上.值得一提的是,注意看屋面平面图,通常现代建筑为了外立面的效果,都有层面构架,通常都比较复杂,需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图,力求使自己明白整个构架的三维形成是什么样子的,这样才不会出错..另外,层面是结构找坡还是建筑找坡也需要了解清楚.5.建筑立面图建筑立面图,是对建筑立面的描述,主要是外观上的效果,提供给结构师的信息,主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。
通常有线的地方就是有面的变化,再就是层高等等信息,这也是对结构荷载的取定起作用的数据。
6.建筑剖面图建筑部面图的作用是对无法在平面图及立面图表述清楚的局部剖切以表述清建筑设计师对建筑物内部的处理,结构工程师能够在剖面图中得到更为准确的层高信息及局部地方的高低变化,剖面信息直接决定了剖切处梁相对于楼面标高的下沉或抬起,又或是错层梁,或有夹层梁,短柱等。
同时对窗顶是框架梁充当过梁还是需要另设过梁有一个清晰的概念。
7.节点大样图及门窗大样建筑师为了更为清晰的表述建筑物的各部分做法,以便于施工人员了解自己的设计意图,需要对构造复杂的结点绘制大样以说明详细做法,不仅要通过结点图更一步了解建筑师的构思,更要分析结点画法是否合理,能否在结构上实现,然后通过计算验算各构件尺寸是否足够,配出钢筋。
当然,有些结点是不需要结构师配筋的但结构师也需要确定该结点能否在整个结构中实现。
门窗大样对于结构师作用不是太大,但个别特别的门窗,结构师须绘制立面上的过梁布置图,以便于施工人员对此种造形特殊的门窗过梁有一个确定的做法,避免发生施工人员理解上的错误。
8.楼梯大样图楼梯是每一个多层建筑必不可少的部分,也是非常重要的一个部分,楼梯大样又分为楼梯各层平面及楼梯剖面图,结构师也需要仔细分析楼梯各部分的构成,是否能够构成一个整体,在进行楼梯计算的时候,楼梯大样图就是唯一的依据,所有的计算数据都是取得之楼梯大样图,所以在看楼梯大样图时也必须将梯梁,梯板厚度及楼梯结构形式考虑清晰。
结构设计1.结构设计的概念及内容:结构设计简而言之就是用结构语言来表达建筑师及其它专业工程师所要表达的东西。
结构语言就是结构师从建筑及其它专业图纸中所提炼简化出来的结构元素。
包括基础,墙,柱,梁,板,楼梯,大样细部等等。
然后用这些结构元素来构成建筑物或构筑物的结构体系,包括竖向和水平的承重及抗力体系。
把各种情况产生的荷载以最简洁的方式传递至基础。
结构设计的内容由上可知为:基础的设计。
上部结构的设计和细部设计。
2.结构设计的阶段:结构设计的阶段大体可以分为三个阶段,结构方案阶段,结构计算阶段和施工图设计阶段。
方案阶段的内容为:根据建筑的重要性,建筑所在地的抗震设防烈度,工程地质勘查报告,建筑场地的类别及建筑的高度和层数来确定建筑的结构形式(例如,砖混结构,框架结构,框剪结构,剪力墙结构,筒体结构,混合结构等等以及由这些结构来组合而成的结构形式)。
确定了结构的形式之后就要根据不同结构形式的特点和要求来布置结构的承重体系和受力构件。
结构计算阶段的内容为:一:荷载的计算。
荷载包括外部荷载(例如,风荷载,雪荷载,施工荷载,地下水的荷载,地震荷载,人防荷载等等)和内部荷载(例如,结构的自重荷载,使用荷载,装修荷载等等)上述荷载的计算要根据荷载规范的要求和规定采用不同的组合值系数和准永久值系数等来进行不同工况下的组合计算。
二:构件的试算。
根据计算出的荷载值,构造措施要求,使用要求及各种计算手册上推荐的试算方法来初步确定构件的截面。
三:内力的计算,根据确定的构件截面和荷载值来进行内力的计算,包括弯矩,剪力,扭矩,轴心压力及拉力等等。
三:构件的计算。
根据计算出的结构内力及规范对构件的要求和限制(比如,轴压比,剪跨比,跨高比,裂缝和挠度等等)来复核结构试算的构件是否符合规范规定和要求。
如不满足要求则要调整构件的截面或布置直到满足要求为止。
施工图设计阶段的内容为:根据上述计算结果,来最终确定构件布置和构件配筋以及根据规范的要求来确定结构构件的构造措施。
3.各设计阶段的基本方法:根据方案阶段的主要内容,其基本方法就是根据各种结构形式的适用范围和特点来确定结构应该使用的最佳结构形式,这要看规范中对于各种结构形式的界定和工程的具体情况而定,关键是清楚各种结构形式的极限适用范围。
还要考虑合理性和经济性。
在结构计算阶段,就是根据方案阶段确定的结构形式和体系,依据规范上规定的具体的计算方法来进行详细的结构计算,规范上的方法有多种,关键是结合工程的实际情况来选择合适的计算方法,以楼板为例,就有弹性计算法,塑性计算法及弹塑性计算法。
所以选择符合工程实际的计算方法是合理的结构设计的前提,是十分重要的。
在施工图设计阶段,就是根据结构计算的结果来用结构语言表达在图纸上。
首先表达的东西要符合结构计算的要求,同时还要符合规范中的构造要求,最后还要考虑施工的可操作性。
这就要求结构设计人员对规范要很好的理解和把握。
另外还要对施工的工艺和流程有一定的了解。
这样设计出的结构,才会是合理的结构。
4.规范、手册及标准图集在具体工作中的应用:结构设计的准则和依据就是各种规范和标准图集。
在进行不同结构型式的设计时必须要紧扣不同的规范,但这些规范又都是相互联系密不可分的。
在不同的工程中往往会使用多种规范,在一个工程确定了结构形式后,首先要根据《建筑结构可靠度设计统一标准》来确定建筑的可靠度和重要性;然后再根据《中国地震动参数区划图》 ,《建筑抗震设防分类标准》 《建筑抗震设计规范》确定建筑在抗震设防方面的规定和要求,在荷载的取值时要按照《建筑结构荷载规范》来确定,这是建筑总体需要运用的规范。
在工程的具体设计方面,涉及到砌体部分的要遵循《砌体结构设计规范》的规定;涉及到混凝土部分的要遵循《混凝土结构设计规范》的规定;涉及到钢筋部分的要遵循《钢筋焊接及验收规程》和《钢筋机械连接通用技术规程》的规定;在基础部分的设计时需要遵循的是《建筑地基基础设计规范》的规定。
最后在结构绘图时则要符合《建筑结构制图标准》的要求。
在各种结构设计手册中,给出了该结构形式设计的原理,方法,一般规定和计算的算例以及用来直接选用的各种表格。
这对于深刻理解和具体设计各种结构形式具有良好的指导作用。
我们推荐最好能参照设计手册来手算典型的结构形式。
标准图集是依据规范来制定的国家和省市地方统一的设计标准和施工做法构造。
不同的结构形式有不同的标准图集。
设计中常用的有,结构绘图时采用:平法制图(03G101-1),砌体中的钢筋混凝土过梁采用:过梁(L03G303),砖混结构抗震构造详图采用:L03G313,钢筋混凝土结构抗震构造详图采用:L03G323,地沟及盖板采用:02J331。
需要说明的是,在选用标准图集时一定要根据具体工程的实际情况来酌情选用,必要时应说明选用的页号和图集号,不可盲目采用。
总之,结构设计是个系统的,全面的工作。
需要扎实的理论知识功底,灵活创新的思维和严肃认真负责的工作态度。
千里之行始于足下,设计人员要从一个个基本的构件算起,做到知其所以然,深刻理解规范和规程的含义,并密切配合其它专业来进行设计。
在工作中应事无巨细,应善于反思和总结工作中的经验和教训。
1,看懂建筑图结构设计,就是对建筑物的结构构造进行设计,首先当然要有建筑施工图,还要能真正看懂建筑施工图,了解建筑师的设计意图以及建筑各部分的功能及做法,建筑物是一个复杂物体,所涉及的面也很广,所以在看建筑图的同时,作为一个结构师,需要和建筑,水电,暖通空调,勘察等各专业进行咨询了解各专业的各项指标。
在看懂建筑图后,作为一个结构师,这个时候心里应该对整个结构的选型及基本框架有了一个大致的思路了.2,建模(以框架结构为例)(关键)当结构师对整个建筑有了一定的了解后,可以考虑建模了,建模就是利用软件,把心中对建筑物的构思在电脑上再现出来,然后再利用软件的计算功能进行适当的调整,使之符合现行规范以及满足各方面的需要.现在进行结构设计的软件很多,常用的有PKPM,广厦,TBSA等,大致都差不多。
这里不对软件的具体操作做过多的描述,有兴趣的可以看看,每个软件的操作说明书(好厚好厚的,买起来会破产)。
每个软件都差不多,首先要建轴网,这个简单,反正建筑已经把轴网定好了,输进去就行了,然后就是定柱截面及布置柱子。
柱截面的大小的确定需要一定的经验,作为新手,刚开始无法确定也没什么,随便定一个,慢慢再调整也行。
