画建筑施工图顺序及方法概要

绘制建筑施工图的步骤和方法建筑施工图是建筑设计的重要组成部分，它涵盖了建筑结构、布局和细节。

有一个清晰而详细的施工图，可以帮助建筑师和施工队在施工过程中减少错误，并确保项目按计划顺利进行。

本文将介绍绘制建筑施工图的步骤和方法。

一、了解项目需求绘制建筑施工图的第一步是了解项目的需求。

需要对建筑结构、功能和材料有充分的了解，同时还需要与建筑师、业主和施工队进行沟通，以确定他们的要求和期望。

这有助于确保施工图符合所有相关方面的要求，避免出现不必要的错误和返工。

二、制定基础设计图纸制定基础设计图纸是制作建筑施工图的重要一步，这通常需要通过计算、评估和测量来完成。

基础设计图纸通常包括地面平面图、外墙图、房间布局图、设备布局图和建筑物立面图等。

三、绘制详细图纸在制定好基础设计图纸后，可以开始制作建筑施工详细图纸。

这些图纸需要包括所有构件的详细尺寸和细节，包括墙壁、楼板、屋顶、门窗、楼梯等。

所有的细节都应绘制到详细图纸中，以确保项目能够按照设计方案完美执行。

四、选择合适的绘图软件随着数字技术的飞跃发展，现在可以通过一些绘图软件来制作建筑施工图。

这些软件提供了广泛的绘图工具和特效，可以帮助设计师创建更准确、更高质量的施工图。

常用的建筑绘图软件有AutoCAD、SketchUp、Revit等。

五、审查和修改在设计好建筑施工图后，需要对其进行审查和修改。

这需要与建筑师、施工队和业主进行沟通，以确保施工图符合所有相关标准和要求，避免出现不必要的错误和延迟。

六、输出和交付最后，需要输出和交付建筑施工图。

建筑施工图重要性极大，由于施工图是建筑施工的核心部分，因此，输出的文件应当是易于使用的，而且资料的清晰度、标准化也需要时刻得到重视。

综上所述，绘制建筑施工图的步骤和方法，需要了解项目需求，制定基础设计图纸，绘制详细图纸，选择合适的绘图软件，审查和修改，输出和交付。

准确和详细的建筑施工图确保了在施工过程中没有任何失误，项目能够平顺推进，并最终建造出符合规范的完美建筑。

建筑工程施工图纸识图顺序图文教程施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

学会正确的识图方法，才能收到事半功倍的效果。

1、把握主次拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖；查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。

2、记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。

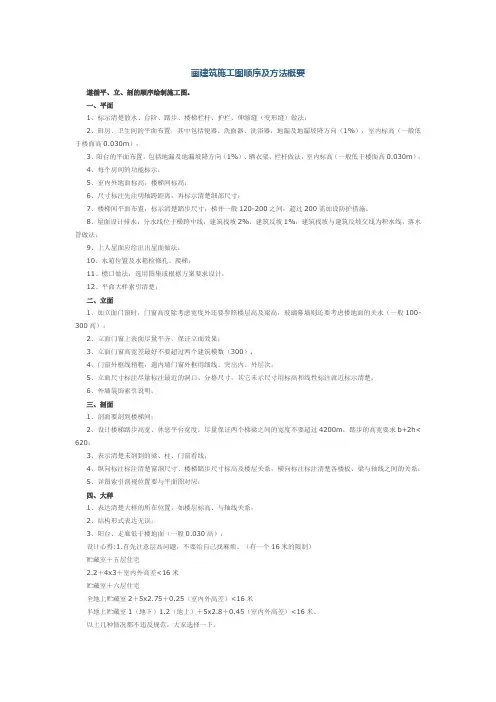

画建筑施工图顺序及方法概要遵循平、立、剖的顺序绘制施工图。

一、平面1、标示清楚散水、台阶、踏步、楼梯栏杆、护栏、伸缩缝（变形缝）做法；2、厨房、卫生间的平面布置，其中包括便器、洗面器、洗浴器，地漏及地漏坡降方向（1%），室内标高（一般低于楼面高0.030m）；3、阳台的平面布置，包括地漏及地漏坡降方向（1%）、晒衣架、栏杆做法，室内标高（一般低于楼面高0.030m）；4、每个房间的功能标示；5、室内外地面标高，楼梯间标高；6、尺寸标注先注明轴跨距离，再标示清楚细部尺寸；7、楼梯间平面布置，标示清楚踏步尺寸；梯井一般120-200之间，超过200需加设防护措施。

8、屋面设计排水，分水线位于横跨中线，建筑找坡2%，建筑反坡1%，建筑找坡与建筑反坡交线为积水线，落水管做法；9、上人屋面应绘出出屋面做法；10、水箱位置及水箱检修孔、爬梯；11、檐口做法，选用图集或根据方案要求设计；12、平面大样索引清楚；二、立面1、加立面门窗时，门窗高度除考虑宽度外还要参照楼层高及梁高，玻璃幕墙则还要考虑楼地面的关水（一般100-300高）；2、立面门窗上表面尽量平齐，保证立面效果；3、立面门窗高宽差最好不要超过两个建筑模数（300）；4、门窗外框线稍粗，遇内墙门窗外框用细线。

突出内、外层次；5、立面尺寸标注尽量标注最近的洞口、分格尺寸，其它未示尺寸用标高和线性标注就近标示清楚；6、外墙装饰索引说明；三、剖面1、剖面要剖到楼梯间；2、设计楼梯踏步高宽、休息平台宽度，尽量保证两个梯梁之间的宽度不要超过4200m，踏步的高宽要求b+2h< 620；3、表示清楚未剖到的梁、柱、门窗看线；4、纵向标注标注清楚窗洞尺寸、楼梯踏步尺寸标高及楼层关系，横向标注标注清楚各楼板、梁与轴线之间的关系；5、详图索引剖视位置要与平面图对应；四、大样1、表达清楚大样的所在位置，如楼层标高、与轴线关系；2、结构形式表达无误；3、阳台、走廊低于楼地面（一般0.030高）；设计心得:1.首先注意层高问题，不要给自己找麻烦。

绘制建筑施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好。

2．选择适当的比例。

3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。

同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。

4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。

先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。

铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。

建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。

2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。

3）经检查无误后，擦去多余的图线，按规定线型加深。

4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。

在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。

最后，在平面图下方写出图名及比例等。

2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。

1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。

4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。

3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。

2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。

毕业设计（论文）建筑施工图的绘制步骤和方法系部：交通系姓名：专业：城市轨道交通工程技术指导教师：二零一二年六月学生用表指导教师签名：年月日目录摘要 (2)1.1建筑平面图基本概念 (3)1.2内容 (3)1.3实例................................................................................................................4~11第 2 章立面图 . (12)2.1基本知识 (12)2.2图示内容 (12)第 3 章剖面图................................................................ 1错误!未定义书签。

3.1基本知识 ............................................................................. 1错误!未定义书签。

3.2图示内容 ............................................................................. 1错误!未定义书签。

第四章天正软件 .................................................... 1错误!未定义书签。

~22 第五章建筑详图 (21)5.1外墙身详图概念 (22)5.2楼梯详图...................................................................................... 23~305.3楼梯剖面 .................................................................................... 31~39第六章绘制建筑施工图的步骤和方法 (39)第七章建筑施工图画法举例............................................................... 40~41 画施工图心得 ..................................................................................... 41~43 参考文献.. (43)致谢 (43)摘要施工图主要是应用天正软件和CAD软件程序既有二维和三维功能。

施工图纸绘制流程详解与操作指南施工图纸是建筑工程中不可或缺的重要文件，它是建筑师和工程师将设计意图转化为实际施工的重要参考依据。

在建筑工程中，施工图纸的准确性和完整性直接关系到工程的质量和进度。

因此，掌握施工图纸的绘制流程和操作指南对于从事建筑行业的人员来说是非常重要的。

一、施工图纸的绘制流程1. 收集设计资料：在绘制施工图纸之前，首先要收集相关的设计资料，包括设计方案、结构设计、给排水设计等。

这些设计资料是绘制施工图纸的基础，只有充分了解设计意图，才能准确地绘制出施工图纸。

2. 制定绘图计划：在收集完设计资料后，需要制定一个合理的绘图计划。

绘图计划包括绘图的时间节点、绘图的顺序和优先级等。

通过制定绘图计划，可以合理安排绘图工作，提高绘图效率。

3. 绘制平面图：绘制施工图纸的第一步是绘制平面图。

平面图是建筑工程的基础图纸，它展示了建筑物的布局和各个功能区的位置。

在绘制平面图时，需要根据设计方案和结构设计，将建筑物的平面布局绘制出来。

4. 绘制立面图：绘制完平面图后，接下来是绘制立面图。

立面图是展示建筑物外立面的图纸，它包括建筑物的外墙、窗户、门等。

在绘制立面图时，需要根据设计方案和结构设计，将建筑物的外立面绘制出来，并标注相关的尺寸和材料。

5. 绘制剖面图：绘制完平面图和立面图后，还需要绘制剖面图。

剖面图是展示建筑物内部结构和构造的图纸，它包括建筑物的墙体、梁柱、楼板等。

在绘制剖面图时，需要根据设计方案和结构设计，将建筑物的内部结构和构造绘制出来，并标注相关的尺寸和材料。

6. 绘制细部图：在绘制完平面图、立面图和剖面图后，还需要绘制细部图。

细部图是展示建筑物各个部位细节的图纸，它包括建筑物的连接部位、装饰细节等。

在绘制细部图时，需要根据设计方案和结构设计，将建筑物的各个部位细节绘制出来，并标注相关的尺寸和材料。

7. 标注尺寸和材料：在绘制施工图纸的过程中，需要对图纸进行标注，包括标注尺寸和材料。

绘制建筑施工图的步骤和方法绘制建筑施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好。

2．选择适当的比例。

3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。

同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。

4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。

先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。

铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。

建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。

2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。

3）经检查无误后，擦去多余的图线，按规定线型加深。

4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。

在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。

最后，在平面图下方写出图名及比例等。

2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。

1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。

4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。

3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。

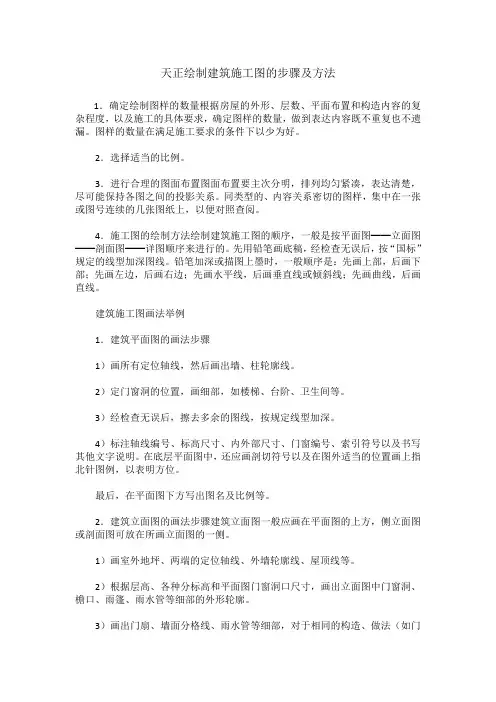

天正绘制建筑施工图的步骤及方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好。

2．选择适当的比例。

3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。

同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。

4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。

先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。

铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。

建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。

2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。

3）经检查无误后，擦去多余的图线，按规定线型加深。

4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。

在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。

最后，在平面图下方写出图名及比例等。

2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。

1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。

4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。

3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。

2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。

绘制建筑施工图的步骤和方法
绘制建筑施工图的步骤和方法如下：
1. 收集信息：了解建筑的设计概念和要求，包括建筑平面图、立面图、剖面图、施工技术要求等。

2. 绘制草图：根据收集到的信息，用草图的方式勾勒出建筑的基本形状和布局，并标注主要尺寸和设备位置。

3. 完善设计：逐渐将草图转化为正式的建筑图纸，绘制建筑平面图、立面图、剖面图等，并标注详细的尺寸、材料和施工细节。

4. 校对和审查：对图纸进行校对和审查，确保绘制的图纸准确无误。

5. 生成施工图：将审查通过的建筑图纸转化为施工图，绘制施工平面图、立面图、剖面图等，并添加施工细节、指示箭头、标记等。

6. 标注和图例：在施工图上添加必要的标注和图例，确保施工人员能够理解和按照图纸进行施工。

7. 编制材料清单：根据施工图，编制建筑材料的清单，包括数量、规格和品牌等。

8. 打印和分发：将完成的建筑施工图打印，并按照需要分发给相关的施工人员、监理人员和工程师等。

绘制建筑施工图的方法包括手绘和计算机辅助绘图两种方式。

手绘方法需要用专业的绘图工具如直尺、尺板、曲线板等来完成图纸的绘制。

计算机辅助绘图则使用CAD软件等绘图工具，通过电脑来完成绘制和编辑，具有更高的精度和便捷性。

建筑施工图的绘制需要遵循工程建筑规范和相关的标准，并与设计人员和相关人员进行合作，确保图纸的质量和准确性。

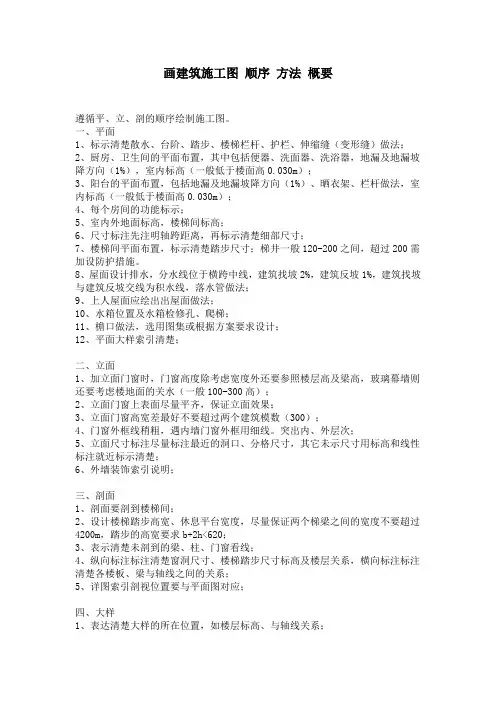

画建筑施工图顺序方法概要遵循平、立、剖的顺序绘制施工图。

一、平面1、标示清楚散水、台阶、踏步、楼梯栏杆、护栏、伸缩缝（变形缝）做法；2、厨房、卫生间的平面布置，其中包括便器、洗面器、洗浴器，地漏及地漏坡降方向（1%），室内标高（一般低于楼面高0.030m）；3、阳台的平面布置，包括地漏及地漏坡降方向（1%）、晒衣架、栏杆做法，室内标高（一般低于楼面高0.030m）；4、每个房间的功能标示；5、室内外地面标高，楼梯间标高；6、尺寸标注先注明轴跨距离，再标示清楚细部尺寸；7、楼梯间平面布置，标示清楚踏步尺寸；梯井一般120-200之间，超过200需加设防护措施。

8、屋面设计排水，分水线位于横跨中线，建筑找坡2%，建筑反坡1%，建筑找坡与建筑反坡交线为积水线，落水管做法；9、上人屋面应绘出出屋面做法；10、水箱位置及水箱检修孔、爬梯；11、檐口做法，选用图集或根据方案要求设计；12、平面大样索引清楚；二、立面1、加立面门窗时，门窗高度除考虑宽度外还要参照楼层高及梁高，玻璃幕墙则还要考虑楼地面的关水（一般100-300高）；2、立面门窗上表面尽量平齐，保证立面效果；3、立面门窗高宽差最好不要超过两个建筑模数（300）；4、门窗外框线稍粗，遇内墙门窗外框用细线。

突出内、外层次；5、立面尺寸标注尽量标注最近的洞口、分格尺寸，其它未示尺寸用标高和线性标注就近标示清楚；6、外墙装饰索引说明；三、剖面1、剖面要剖到楼梯间；2、设计楼梯踏步高宽、休息平台宽度，尽量保证两个梯梁之间的宽度不要超过4200m，踏步的高宽要求b+2h<620；3、表示清楚未剖到的梁、柱、门窗看线；4、纵向标注标注清楚窗洞尺寸、楼梯踏步尺寸标高及楼层关系，横向标注标注清楚各楼板、梁与轴线之间的关系；5、详图索引剖视位置要与平面图对应；四、大样1、表达清楚大样的所在位置，如楼层标高、与轴线关系；2、结构形式表达无误；3、阳台、走廊低于楼地面（一般0.030高）；设计心得:1.首先注意层高问题，不要给自己找麻烦。

怎样绘制建筑施工图1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好。

2．选择适当的比例。

3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。

同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。

4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。

先用铅笔画底稿，经检查无误后，按〝国标〞规定的线型加深图线。

铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。

建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。

2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。

3）经检查无误后，擦去多余的图线，按规定线型加深。

4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。

在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。

最后，在平面图下方写出图名及比例等。

2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。

1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。

4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。

3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。

2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。

绘制建筑施工图的步骤和方法绘制建筑施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好。

2．选择适当的比例。

3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。

同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。

4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。

先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。

铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。

建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。

2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。

3）经检查无误后，擦去多余的图线，按规定线型加深。

4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。

在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。

最后，在平面图下方写出图名及比例等。

2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。

1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。

4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。

3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。

遵循平、立、剖的顺序绘制xx。

一、平面1、标示清楚散水、台阶、踏步、楼梯栏杆、护栏、伸缩缝（变形缝）做法；2、厨房、卫生间的平面布置，其中包括便器、洗面器、洗浴器，地漏及地漏坡降方向（1%），室内标高（一般低于楼面高0.030m）；3、阳台的平面布置，包括地漏及地漏坡降方向（1%）、晒衣架、栏杆做法，室内标高（一般低于楼面高0.030m）；4、每个房间的功能标示；5、室内外地面标高，楼梯间标高；6、尺寸标注先注明轴跨距离，再标示清楚细部尺寸；7、楼梯间平面布置，标示清楚踏步尺寸；梯井一般120-200之间，超过200需加设防护措施。

8、屋面设计排水，分水线位于横跨中线，建筑找坡2%，建筑反坡1%，建筑找坡与建筑反坡交线为积水线，落水管做法；9、上人屋面应绘出出屋面做法；10、水箱位置及水箱检修孔、爬梯；11、檐口做法，选用图集或根据方案要求设计；12、平面大样xx清楚；二、立面1、加立面门窗时，门窗高度除考虑宽度外还要参照楼层高及梁高，玻璃幕墙则还要考虑楼地面的关水（一般100-300高）；2、立面门窗上表面尽量平齐，保证立面效果；3、立面门窗高宽差最好不要超过两个建筑模数（300）；4、门窗外框线稍粗，遇内墙门窗外框用细线。

突出内、外层次；5、立面尺寸标注尽量标注最近的洞口、分格尺寸，其它未示尺寸用标高和线性标注就近标示清楚；6、外墙装饰xx说明；三、剖面1、剖面要剖到楼梯间；2、设计楼梯踏步高宽、休息平台宽度，尽量保证两个梯梁之间的宽度不要超过4200m，踏步的高宽要求b+2h<620；3、表示清楚未剖到的xx、柱、门窗看线；4、纵向标注清楚窗洞尺寸、楼梯踏步尺寸标高及楼层关系，横向标注清楚各楼板、梁与轴线之间的关系；5、详图xx剖视位置要与平面图对应；四、大样1、表达清楚大样的所在位置，如楼层标高、与轴线关系；2、结构形式表达无误；3、阳台、走廊低于楼地面（一般0.030高）；设计心得:1.首先注意层高问题，不要给自己找麻烦。

施工图绘制步骤施工图绘制是工程设计的重要环节，也是施工过程的关键依据。

一套完整的施工图包括各种图纸和文件，涵盖了建筑、结构、电气、给排水、暖通等各个专业。

每个专业的施工图绘制都有其特定的步骤和规范，下面将简要介绍几个主要专业的施工图绘制步骤。

建筑专业施工图是整个施工图的基础，主要包括建筑平面图、立面图、剖面图、节点大样图等。

绘制建筑专业施工图的步骤如下：（1）收集原始资料，包括地形、气候、地质等条件，以及业主的需求和预算。

（2）进行方案设计，确定建筑的功能、布局、风格等。

（3）进行初步设计，确定建筑的结构形式、材料选用、构造做法等。

（4）进行施工图设计，详细绘制建筑平面图、立面图、剖面图、节点大样图等，并标注材料、尺寸、做法等详细信息。

结构专业施工图是确定建筑结构形式和构造做法的重要依据，主要包括结构平面图、梁柱节点详图、基础图等。

绘制结构专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定结构形式和材料选用。

（2）进行结构分析和计算，确保结构的安全性和稳定性。

（3）绘制结构平面图、梁柱节点详图、基础图等，标注尺寸、钢筋、混凝土等级等详细信息。

电气专业施工图是确定电气系统和设备布局的重要依据，主要包括电气系统图、平面图、设备布置图等。

绘制电气专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定电气设备和系统的位置和布局。

（2）进行电气系统设计和计算，确保电气系统的安全性和稳定性。

（3）绘制电气系统图、平面图、设备布置图等，标注电缆型号、规格、长度等详细信息。

给排水专业施工图是确定给排水系统和设备布局的重要依据，主要包括给水系统图、排水系统图、平面图等。

绘制给排水专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定给排水设备和系统的位置和布局。

（2）进行给排水系统设计和计算，确保系统的安全性和稳定性。

（3）绘制给水系统图、排水系统图、平面图等，标注管道型号、规格、长度等详细信息。

暖通专业施工图是确定暖通设备和系统布局的重要依据，主要包括暖通系统图、平面图等。

教你使用天正建筑CAD快速绘制建筑施工图详细步骤天正绘制建筑施工图的步骤及方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好。

2．选择适当的比例。

3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。

同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。

4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。

先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。

铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。

建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。

2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。

3）经检查无误后，擦去多余的图线，按规定线型加深。

4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。

在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。

最后，在平面图下方写出图名及比例等。

2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。

1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。

4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。

3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。

详解施工图纸的绘制步骤与规范要求施工图纸是建筑工程中非常重要的一环，它是工程设计的具体表现，直接影响着工程的质量和进度。

因此，绘制施工图纸的步骤和规范要求十分关键。

本文将详解施工图纸的绘制步骤与规范要求，帮助读者更好地理解和掌握这一技术。

首先，施工图纸的绘制步骤可以分为以下几个阶段：方案设计、初步设计、施工图设计和审核修改。

方案设计阶段是整个施工图纸绘制的起点，它包括对建筑结构、布局和功能等方面的初步构想和设计。

在这个阶段，设计师需要与业主充分沟通，了解业主的需求和要求，然后提出设计方案。

初步设计阶段是在方案设计的基础上进行的，它主要是对方案进行细化和完善，包括建筑的形式、结构、材料等方面的详细设计。

在这个阶段，设计师需要考虑到建筑的实际施工情况，进行合理的调整和优化。

施工图设计阶段是在初步设计的基础上进行的，它是施工图纸的最终表现形式。

在这个阶段，设计师需要绘制出具体的平面图、立面图、剖面图等，以及相应的详图和标注。

最后，审核修改阶段是对已完成的施工图纸进行审核和修改，确保其符合相关的规范和标准。

其次，施工图纸的绘制还需要遵守一系列的规范要求。

首先是建筑设计规范，它是施工图纸绘制的基础和依据。

根据国家相关的建筑设计规范，设计师需要确定建筑物的结构类型、荷载标准、安全要求等，以及相应的材料和施工工艺。

其次是施工工艺规范，它是针对具体的施工工艺和方法进行的规范。

设计师需要根据不同的施工工艺，绘制出相应的施工图纸，包括施工工艺流程图、工艺操作图等。

再次是施工图纸的标注规范，它是施工图纸中标注内容的规范和要求。

设计师需要标注出建筑物的尺寸、材料、构件编号等信息，以便施工人员进行施工。

最后是施工图纸的图样规范，它是施工图纸中图样的规范和要求。

设计师需要按照相关的图样规范，绘制出准确、清晰的图样，以便施工人员进行施工。

综上所述，施工图纸的绘制步骤与规范要求是建筑工程中不可忽视的重要环节。

设计师需要在绘制施工图纸的过程中，严格按照规范要求进行，确保图纸的准确性和可读性。
