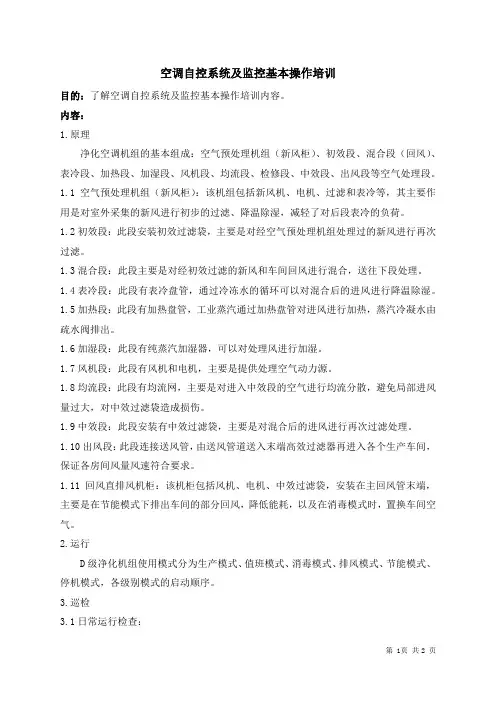

空调自控系统及监控基本操作培训目的：了解空调自控系统及监控基本操作培训内容。
内容：1.原理净化空调机组的基本组成：空气预处理机组（新风柜）、初效段、混合段（回风）、表冷段、加热段、加湿段、风机段、均流段、检修段、中效段、出风段等空气处理段。
1.1空气预处理机组（新风柜）：该机组包括新风机、电机、过滤和表冷等，其主要作用是对室外采集的新风进行初步的过滤、降温除湿，减轻了对后段表冷的负荷。
1.2初效段：此段安装初效过滤袋，主要是对经空气预处理机组处理过的新风进行再次过滤。
1.3混合段：此段主要是对经初效过滤的新风和车间回风进行混合，送往下段处理。
1.4表冷段：此段有表冷盘管，通过冷冻水的循环可以对混合后的进风进行降温除湿。
1.5加热段：此段有加热盘管，工业蒸汽通过加热盘管对进风进行加热，蒸汽冷凝水由疏水阀排出。
1.6加湿段：此段有纯蒸汽加湿器，可以对处理风进行加湿。
1.7风机段：此段有风机和电机，主要是提供处理空气动力源。
1.8均流段：此段有均流网，主要是对进入中效段的空气进行均流分散，避免局部进风量过大，对中效过滤袋造成损伤。
1.9中效段：此段安装有中效过滤袋，主要是对混合后的进风进行再次过滤处理。
1.10出风段：此段连接送风管，由送风管道送入末端高效过滤器再进入各个生产车间，保证各房间风量风速符合要求。
1.11回风直排风机柜：该机柜包括风机、电机、中效过滤袋，安装在主回风管末端，主要是在节能模式下排出车间的部分回风，降低能耗，以及在消毒模式时，置换车间空气。
2.运行D级净化机组使用模式分为生产模式、值班模式、消毒模式、排风模式、节能模式、停机模式，各级别模式的启动顺序。
3.巡检3.1日常运行检查：●初中效过滤器密封杠是否有变形；滤袋是否破损，霉变，有无损伤管路是否存在跑冒滴漏现象。
●电动阀门（包括冷冻水阀、风阀、加热蒸汽阀门、加湿阀门）能否按要求开关，正确的开关状态。
●空调风柜：有无漏风现象，保温完好无冷凝水。
空调（JK1-1系统）自控原理方案一、正常生产模式1.空调机组新风电动阀XF-01正常开度开启(调试时确定)。
2.回风电动阀 JH-001~JH-006开启，送风电动阀JS-001~JS-007开启，AHU以正常生产模式频率(调试时确定)运行。
3.消毒排风机组在停机状态，电动阀XD-01常闭。
二、臭氧消毒模式：A、正常生产模式→消毒模式1.AHU机组新风电动阀XF-01关闭（或很小开度，保证洁净区正压风量）。
2.AHU机组降频率运行，回风电动阀JH-001~JH-006和送风电动阀JS-001~JS-007保持开启，风机频率值由调试时确定。
3.臭氧发生器工作，开始消毒，保持在规定消毒浓度下运行。
B、消毒模式→消毒排风模式1.达到规定的消毒时间(消毒时间由消毒验证的结果确定)时，臭氧发生器停止工作，消毒结束，HVAC系统切换至消毒排风模式。
2.AHU机组新风电动阀XF-01开启至全开状态，回风电动阀JH-001关闭，机组以合适频率运行。
3.消毒排风机组电动阀XD-01开启，消毒排风机组运行开始置换排风。
4.消毒空气浓度下降至规定值或到达规定时间（由相应的验证结果确定）后，可以切换至正常生产模式。
备注：校核新风管尺寸（包括新风口）与消毒排风能力匹配。
C、消毒排风模式→正常生产模式1.开启回风电动阀JH-001。
2.消毒排风风机降频工作，至停机。
3.关闭消毒排风机电动阀XD-01。
4.新风电动阀调XF-01整至合适开度。
5.AHU机组调整频率等参数，进入正常生产模式。
三、甲醛消毒模式A、正常生产模式→消毒模式1．调节洁净室的温度在24--40℃,湿度在65%以上。
2．AHU机组停止、排风机停止。
3．工作人员在洁区房间放置甲醛消毒设备，开始消毒；甲醛扩散30min后，AHU机组在相应频率（频率值由调试时确定）运行30min 后停止，进行房间的熏蒸消毒。
4．熏蒸消毒达到规定时间（熏蒸时间由甲醛熏蒸消毒验证的结果确定）后，HVAC系统切换至消毒排风模式。

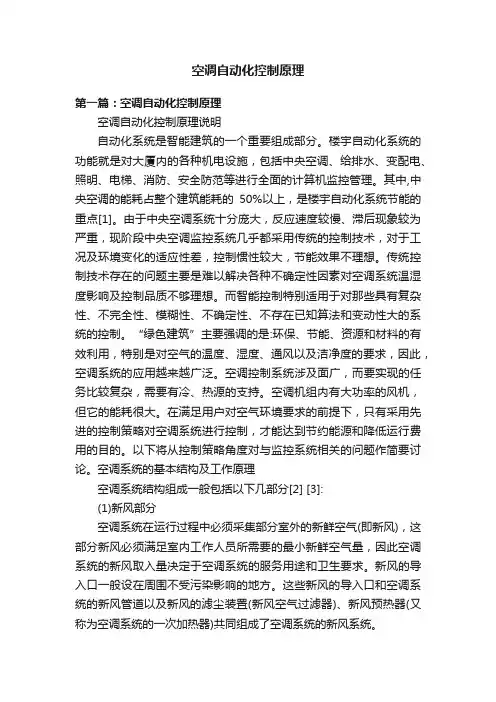

空调自动化控制原理第一篇：空调自动化控制原理空调自动化控制原理说明自动化系统是智能建筑的一个重要组成部分。
楼宇自动化系统的功能就是对大厦内的各种机电设施，包括中央空调、给排水、变配电、照明、电梯、消防、安全防范等进行全面的计算机监控管理。
其中,中央空调的能耗占整个建筑能耗的50%以上，是楼宇自动化系统节能的重点[1]。
由于中央空调系统十分庞大，反应速度较慢、滞后现象较为严重，现阶段中央空调监控系统几乎都采用传统的控制技术，对于工况及环境变化的适应性差，控制惯性较大，节能效果不理想。
传统控制技术存在的问题主要是难以解决各种不确定性因素对空调系统温湿度影响及控制品质不够理想。
而智能控制特别适用于对那些具有复杂性、不完全性、模糊性、不确定性、不存在已知算法和变动性大的系统的控制。
“绿色建筑”主要强调的是:环保、节能、资源和材料的有效利用，特别是对空气的温度、湿度、通风以及洁净度的要求，因此，空调系统的应用越来越广泛。
空调控制系统涉及面广，而要实现的任务比较复杂，需要有冷、热源的支持。
空调机组内有大功率的风机，但它的能耗很大。
在满足用户对空气环境要求的前提下，只有采用先进的控制策略对空调系统进行控制，才能达到节约能源和降低运行费用的目的。
以下将从控制策略角度对与监控系统相关的问题作简要讨论。
空调系统的基本结构及工作原理空调系统结构组成一般包括以下几部分[2] [3]:(1)新风部分空调系统在运行过程中必须采集部分室外的新鲜空气(即新风)，这部分新风必须满足室内工作人员所需要的最小新鲜空气量，因此空调系统的新风取入量决定于空调系统的服务用途和卫生要求。
新风的导入口一般设在周围不受污染影响的地方。
这些新风的导入口和空调系统的新风管道以及新风的滤尘装置(新风空气过滤器)、新风预热器(又称为空调系统的一次加热器)共同组成了空调系统的新风系统。
(2)空气的净化部分空调系统根据其用途不同，对空气的净化处理方式也不同。

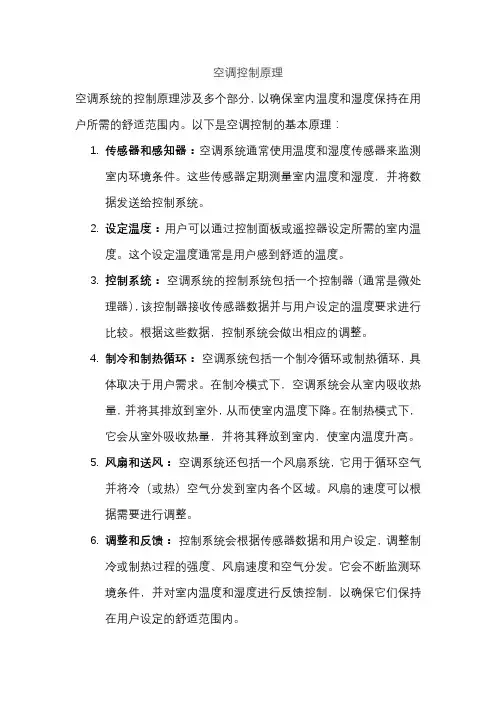

空调控制原理空调系统的控制原理涉及多个部分，以确保室内温度和湿度保持在用户所需的舒适范围内。
以下是空调控制的基本原理：1.传感器和感知器：空调系统通常使用温度和湿度传感器来监测室内环境条件。
这些传感器定期测量室内温度和湿度，并将数据发送给控制系统。
2.设定温度：用户可以通过控制面板或遥控器设定所需的室内温度。
这个设定温度通常是用户感到舒适的温度。
3.控制系统：空调系统的控制系统包括一个控制器（通常是微处理器），该控制器接收传感器数据并与用户设定的温度要求进行比较。
根据这些数据，控制系统会做出相应的调整。
4.制冷和制热循环：空调系统包括一个制冷循环或制热循环，具体取决于用户需求。
在制冷模式下，空调系统会从室内吸收热量，并将其排放到室外，从而使室内温度下降。
在制热模式下，它会从室外吸收热量，并将其释放到室内，使室内温度升高。
5.风扇和送风：空调系统还包括一个风扇系统，它用于循环空气并将冷（或热）空气分发到室内各个区域。
风扇的速度可以根据需要进行调整。
6.调整和反馈：控制系统会根据传感器数据和用户设定，调整制冷或制热过程的强度、风扇速度和空气分发。
它会不断监测环境条件，并对室内温度和湿度进行反馈控制，以确保它们保持在用户设定的舒适范围内。
7.能效：空调系统还通常具有能效功能，以便在室内温度接近设定值时自动减少制冷或制热过程的强度，以节省能源。
8.故障检测和报警：空调系统还可能包括故障检测和报警功能，以便在系统出现问题时提供警告或自动关闭。
总的来说，空调系统的控制原理是通过不断监测室内环境条件，与用户设定进行比较，然后调整制冷或制热过程、风扇和空气分发，以保持室内温度和湿度在舒适范围内。
这种控制原理有助于提供室内舒适，并提高空调系统的能效。

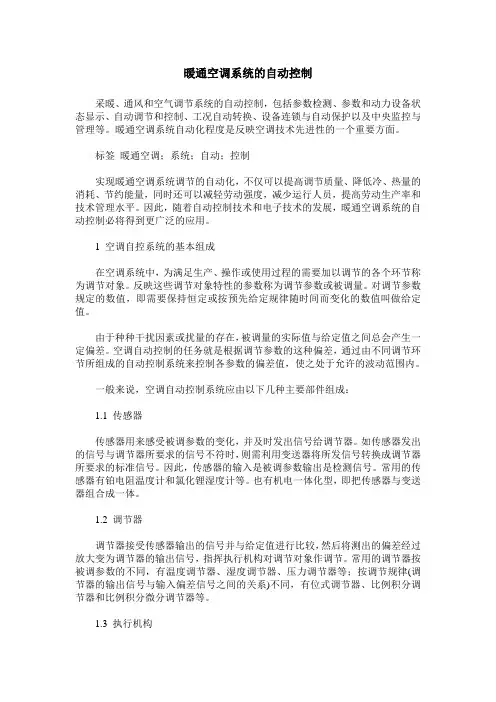

暖通空调系统的自动控制采暖、通风和空气调节系统的自动控制，包括参数检测、参数和动力设备状态显示、自动调节和控制、工况自动转换、设备连锁与自动保护以及中央监控与管理等。
暖通空调系统自动化程度是反映空调技术先进性的一个重要方面。
标签暖通空调；系统；自动；控制实现暖通空调系统调节的自动化，不仅可以提高调节质量、降低冷、热量的消耗、节约能量，同时还可以减轻劳动强度，减少运行人员，提高劳动生产率和技术管理水平。
因此，随着自动控制技术和电子技术的发展，暖通空调系统的自动控制必将得到更广泛的应用。
1 空调自控系统的基本组成在空调系统中，为满足生产、操作或使用过程的需要加以调节的各个环节称为调节对象。
反映这些调节对象特性的参数称为调节参数或被调量。
对调节参数规定的数值，即需要保持恒定或按预先给定规律随时间而变化的数值叫做给定值。
由于种种干扰因素或扰量的存在，被调量的实际值与给定值之间总会产生一定偏差。
空调自动控制的任务就是根据调节参数的这种偏差，通过由不同调节环节所组成的自动控制系统来控制各参数的偏差值，使之处于允许的波动范围内。
一般来说，空调自动控制系统应由以下几种主要部件组成：1.1 传感器传感器用来感受被调参数的变化，并及时发出信号给调节器。
如传感器发出的信号与调节器所要求的信号不符时，则需利用变送器将所发信号转换成调节器所要求的标准信号。
因此，传感器的输入是被调参数输出是检测信号。
常用的传感器有铂电阻温度计和氯化锂湿度计等。
也有机电一体化型，即把传感器与变送器组合成一体。
1.2 调节器调节器接受传感器输出的信号并与给定值进行比较，然后将测出的偏差经过放大变为调节器的输出信号，指挥执行机构对调节对象作调节。
常用的调节器按被调参数的不同，有温度调节器、湿度调节器、压力调节器等；按调节规律(调节器的输出信号与输入偏差信号之间的关系)不同，有位式调节器、比例积分调节器和比例积分微分调节器等。
1.3 执行机构执行机构接受调节器的输出信号，驱动调节机构。

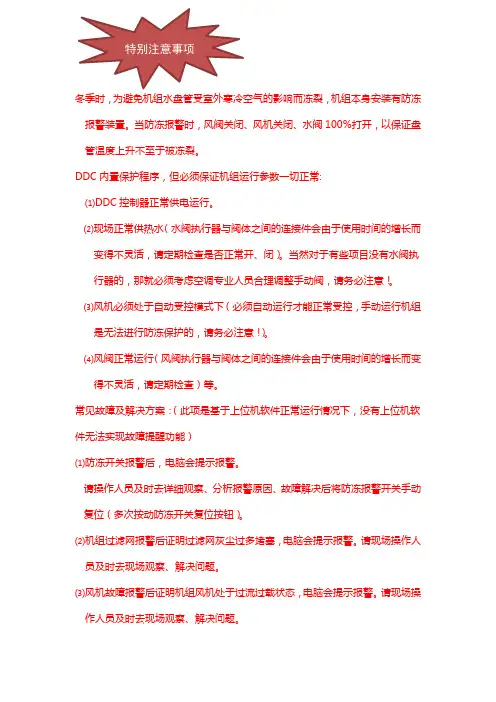

冬季时，为避免机组水盘管受室外寒冷空气的影响而冻裂，机组本身安装有防冻报警装置。
当防冻报警时，风阀关闭、风机关闭、水阀100%打开，以保证盘管温度上升不至于被冻裂。
DDC内置保护程序，但必须保证机组运行参数一切正常:⑴DDC控制器正常供电运行。
⑵现场正常供热水（水阀执行器与阀体之间的连接件会由于使用时间的增长而变得不灵活，请定期检查是否正常开、闭）。
当然对于有些项目没有水阀执行器的，那就必须考虑空调专业人员合理调整手动阀，请务必注意！。
⑶风机必须处于自动受控模式下（必须自动运行才能正常受控，手动运行机组是无法进行防冻保护的，请务必注意！）。
⑷风阀正常运行（风阀执行器与阀体之间的连接件会由于使用时间的增长而变得不灵活，请定期检查）等。
常见故障及解决方案：（此项是基于上位机软件正常运行情况下，没有上位机软件无法实现故障提醒功能）⑴防冻开关报警后，电脑会提示报警。
请操作人员及时去详细观察、分析报警原因、故障解决后将防冻报警开关手动复位（多次按动防冻开关复位按钮）。
⑵机组过滤网报警后证明过滤网灰尘过多堵塞，电脑会提示报警。
请现场操作人员及时去现场观察、解决问题。
⑶风机故障报警后证明机组风机处于过流过载状态，电脑会提示报警。
请现场操作人员及时去现场观察、解决问题。
再次强调！：一切保护程序的正常运行都是基于各部件正常监测和控制的前提下进行的。
例如：强电柜交流接触器的运行触点、故障报警触点、风机运行机构（皮带轮）、风阀阀体等可能会由于时间的增长、生锈、螺丝脱落等原因失去正常功能。
保护程序是环环相扣的，其中某个部件有问题就不会正常执行。
请管理人员重视知悉、经常检查、避免（盘管冻裂、风机烧毁等）事故的发生。
空调正确使用和知识培训资料引言：空调已经成为我们生活中必不可少的电器之一，它能够有效地调节室温，使我们在炎热的夏季体感更加舒适。
正确使用空调不仅可以延长空调的寿命，还可以节约能源。
本篇文章就将为大家介绍如何正确使用空调以及相关的知识培训资料。
一、正确使用空调的方法和技巧：1.合理设置温度：一般来说，推荐将室内温度设定在25-26摄氏度，这样既能够保持较为舒适的环境，又能够节约能源。
如果温度过低，不仅会造成能源浪费，还会增加空调的工作负荷，容易导致室内外温差过大，出现感冒等健康问题。
适当使用风扇等辅助设备，能够帮助降低室内温度，进而减少空调的使用时间。
2.定时开关机：空调在达到室内设定的温度后，应该及时关闭，避免过度运行造成能源浪费。
而在睡眠时，也可以设置定时开关机功能，避免长时间低温影响身体健康。
3.保持室内外门窗密闭：使用空调时，保持室内外门窗密闭可以避免室内外温差过大，减少室内热空气的流失。
同时，定期清洗门窗密封条，确保其正常工作。
4.定期清洁空调：空调使用一段时间后，容易积累大量的灰尘和细菌，影响空气质量并增加空调的功耗。
因此，定期清洁空调非常重要。
可以使用吸尘器清理过滤器，用湿布清洁机箱和风扇叶片，并根据使用说明清洗冷凝器。
5.使用遥控对准空调控制面板：使用空调时，应该使用遥控器准确对准空调控制面板，以确保信号的有效传输，避免因信号干扰造成操作上的不便。
二、空调知识培训资料：1.空调原理：介绍空调工作的基本原理，包括制冷循环、压缩机、蒸发器等的工作原理。
2.空调分类：介绍不同类型的空调，如中央空调、窗式空调、分体式空调等，以及它们各自的特点和适用场所。
3.空调耗能计算：介绍如何计算空调的耗能，并提供一些节能的方法和技巧。
4.空调清洁和维护：详细介绍如何清洁空调内外部的组件，如过滤器、冷凝器、风扇叶片等，并提供清洁工具和方法。
5.空调故障排除：介绍一些常见的空调故障及其排除方法，如制冷效果不佳、温度控制失灵等。
建筑节能单体燃烧注意事项建筑节能单体燃烧，这事儿可不像烤个红薯那么简单。
咱得小心翼翼，处处留意。
在进行建筑节能单体燃烧测试的时候啊，有好多小细节就像隐藏在草丛里的小兔子，一不注意就蹦走了。
比如说燃烧环境的准备，这就像是给演员搭舞台一样重要。
周围不能有乱七八糟的东西干扰，就好比舞台上不能突然冒出个无关的人来抢戏。
要是周围有风呼呼地吹，那燃烧的情况就不准了，就像歌手唱歌的时候旁边有人乱吹口哨，声音全乱套了。
而且这个场地得足够宽敞，不然火苗像个调皮的孩子到处乱窜，很容易出危险。
燃烧材料的选取和处理那也是个精细活儿。
材料就像是做菜的食材，新鲜不新鲜、质量好不好直接决定了最后的成果。
咱可不能把那些受潮的、变质的材料拿过来就用，这就好比用烂掉的菜叶子做饭，做出来的肯定是黑暗料理。
材料的尺寸大小也要合适，太大了不好点燃，太小了又可能一下子就烧没了，这多像穿衣服啊，太大不合身，太小也不行。
在准备材料的时候，要把它们摆放得整整齐齐，可不能像小孩子玩完玩具后乱扔一地，不然燃烧的时候不均匀，测试结果就没意义了。
燃烧设备的检查也不能马虎。
这设备就像是战士上战场的枪，要是枪不好使，那还怎么打仗呢？在燃烧之前，要仔细看看设备有没有损坏的地方，各个零件是不是都正常工作。
这就好比出门之前要检查自己的鞋子有没有破洞一样。
如果设备有问题，那燃烧的温度、速度等各种参数都会出错，这就像跑步的时候手表不准，记录的时间完全不对。
在燃烧过程中啊，观察人员得像个高度警惕的猫头鹰一样。
要时刻盯着火焰的大小、颜色等变化。
火焰的颜色有时候就像信号灯一样，能告诉我们很多信息。
如果火焰颜色不正常，那可能就是材料或者燃烧过程出了问题。
比如说火焰要是发黄，说不定就像人感冒了一样，燃烧不充分呢。
而且观察人员要记录好各种数据，这数据就像是宝藏的地图一样重要，少了任何一个环节的数据，就像地图缺了一块，以后想分析都分析不出来了。
安全防护更是重中之重。
这就像开车要系安全带一样，是必须的。
空调控制什么是空调控制？空调控制的方法有哪些？下面是下面带来的关于空调控制的主要内容介绍以供参考。
空调控制一般指空调自动控制。
空调自动控制指空气调节的作用是在室外气候条件和室内负荷变化的情况下使空间内的环境状态参数保持期望的数值。
空调自动控制就是通过对空气状态参数的自动检测和调节，保持空调系统处于最优工作状态并通过安全防护装置，维护设备和建筑物的安全。
主要的环境状态参数有温度、湿度、清洁度、流速、压力和成分等。
空调控制的原理是你这样的？空气调节就是把经过一定处理之后的空气，以一定方式送入室内，将室内空气的温度、湿度、流动速度和洁净度等控制在一定范围之内。
空气调节的形式很多，一般分为：集中式空调系统( 又称中央空调) 、独立式空调系统和混合式空调系统。
其中，集中式空调系统具有节能、卫生、噪音小、使用方便等优点，目前已被广泛采用。
在集中式空调系统中，通常采用一部分回风与新鲜空气相混合，这样既保证了室内空气新，又利用了回风的能量，提高了设备运行的经济性。
系统一般含有进风、回风、空气过滤、空气加湿处理、空气输送等部分。
在正常的工作过程中，新风与回风混合，经过滤器过滤后，混合空气与盘管内的冷/ 热水进行换热。
加湿器对混合空气进行加湿处理，最后送风机将处理后的空气送到各个房间内。
空调控制功能有哪些？对空调系统进行控制，其控制功能主要包括：1、温、湿度监视。
即对新风、回风和排风进行温度和湿度监视，给系统温、湿度的调节提供依据。
2、风阀的控制。
即对新风阀门和回风阀门进行开关量的控制或模拟量的调节。
3、冷/ 热水阀门的调节。
即根据测量温度和设定温度之间的温差调节阀门的开度，使温差保持在精度范围内。
4、加湿阀的控制。
即在空气湿度低于设定的下限或者超过上限时，分别控制加湿阀的打开与关闭。
5、风机控制。
即实现对风机的启停控制或者变频调速控制。
空调自控基本知识
空调自控是指利用自动控制系统对空调设备进行调节，达到室内温度、湿度等条件的稳定控制的技术和方法。
空调自控技术的主要目的是使空调设备能够满足用户对环境的需求，提高空调设备的能效，节约能源，减少对环境的污染。
本文将从空调自控的基本原理、控制方式、控制系统硬件和软件等方面对空调自控基本知识进行介绍。
一、空调自控的基本原理
空调自控的基本原理是通过测量室内的温湿度，与设定的设备初始参数进行比较，利用自动控制器控制空调设备，使空气处理系统的输送风量、冷热负荷、湿度等控制变量保持在规定的范围之内，实现自动调节、自动保持室内舒适度、减少能耗，达到节能减排的目的。
二、控制方式
空调自控的控制方式主要分为两种：PID控制和模糊控制。
1. PID控制
PID控制是最常用的控制方法，它主要是通过比较设定值和测量值的偏差进行调整，调整幅度根据偏差的大小变化。
P 代表比例控制，I代表积分控制，D代表微分控制。
比例控制主要是调整物理量偏差，重点在于调整增益；积分控制是调整
快速度的，重点在于调整模块时间常数；微分控制是调整物理量波动频率的，重点在于调整微分时间常数。
2. 模糊控制
模糊控制是一种通过模糊逻辑运算实现自控的技术，不需精确的数学模型，只需一些模糊逻辑知识。
它的好处在于可以对非线性系统进行有效的控制。
三、自控系统中的硬件
1. 传感器
传感器是自控系统中必不可少的部件，它负责检测空气温湿度等参数的变化，并将这些变化转换为电信号，送到控制器中进行处理。
常见的传感器有温度传感器、湿度传感器等。
2. 控制器
空调自控系统中的控制器是整个系统的“大脑”，掌控着所有的处理过程。
它通过收集、处理传感器传出的数据，与预先设定的目标比较，控制器能够自动指挥空调设备进行调节。
常见的控制器有微处理器、单片机等。
3. 实现系统
实现系统是指将空调自控系统和空调系统连接在一起，从而实现自动调节，自动保持舒适度，减少能耗的功能。
它主要包括执行元件、电机、配电箱、计量仪表等。
四、软件
空调自控系统的软件可分为两类：控制程序和人机交互软件。
1. 控制程序
控制程序是空调自控系统的核心之一，它主要是对控制器进行程序编制的。
程序编写主要有控制逻辑和控制参数等。
控制逻辑是指自控系统的控制规则，包括PID控制规则、模糊控制规则等。
控制参数主要是控制器在执行控制逻辑的过程中需要的参数，它们的值的设定很关键，直接影响到自控系统的控制效果。
2. 人机交互软件
人机交互软件主要是指自控系统的界面软件，是用户与自控系统交互的最主要的方式。
它主要包括监控系统、数据采集系统等。
监控系统是指监视自控系统状态的软件，主要用于记录数据、故障诊断等。
数据采集系统是用于对空气的温度、湿度、风速等进行采集，实现数据的实时读取和分析。
五、总结
空调自控技术的应用越来越广泛，它可以为我们提供一个更加舒适的生活环境，也可以节能减排。
然而，在使用空调自控技术时也需要注意控制器的选用和参数设置，以及定期维护和保养，才能最大限度地发挥其作用。
