CAD教程第31章－装配图的尺寸标注及明细表一、装配图的尺寸标注1．特征尺寸表示机器（或部件）的性能或规格的尺寸叫特征尺寸。
这种尺寸在设计机器（或部件）时就已经确定，它是设计、了解和选用机器（或部件）的依据。
2．装配尺寸与装配体的装配质量有关的尺寸叫装配尺寸。
它包括：（1）配合尺寸表示零件配合性质的尺寸。
（2）相对位置尺寸表示零件间比较重要的相对位置尺寸。
3．外形尺寸表示机器（或部件）外形轮廓大小（即总长、总宽、总高）的尺寸叫外形尺寸。
这是装配体在包装、运输、安装时所需的尺寸。
4．安装尺寸装配体安装到其它机件或地基上去时，确定其安装位置的尺寸，叫安装尺寸。
5．其他重要尺寸它是在设计中确定，而又未包括在上述几类尺寸中的一些重要尺寸。
上述几类尺寸，并非在每一张装配图上都必须注全，应根据装配体的具体情况而定。
二、装配图中的零（部）件序号和明细表为了便于看图和图纸的配套管理以及生产组织工作的需要，装配图中的零件和部件都必须编写序号，同时要编制相应的明细栏。
1、零、部件的序号（1）一般规定1 ）装配图中所有零、部件都必须编写序号。
2 ）装配图中，一个部件可只编写一个序号，同一装配图中，尺寸规格完全相同的零、部件，只编一个序号。
3 ）装配图中的零、部件的序号应与明细栏中的序号一致（2）序号的标注形式零、部件序号标注的基本形式如图标注一个完整的序号，一般应有三个部分：指引线、水平线（或圆圈）及序号数字。
1）指引线指引线用细实线绘制，应自所指部分的可见轮廓内引出，并在可见轮廓内的起始端画一圆点。
2 ）水平线或圆圈水平线或圆圈用细实线绘制，用以注写序号数字。
3 ）序号数字在指引线的水平线上或圆圈内注写序号时，其字高比该装配图中所注尺寸数字高度大一号，也允许大两号。
当不画水平线或圆圈，在指引线附近注写序号时，序号字高必须比该装配图中所标注尺寸数字高度大两号。
（3）序号的编排方法序号在装配图周围按水平或垂直方向排列整齐，序号数字可按顺时针或逆时针方向依次增大，以便查找。

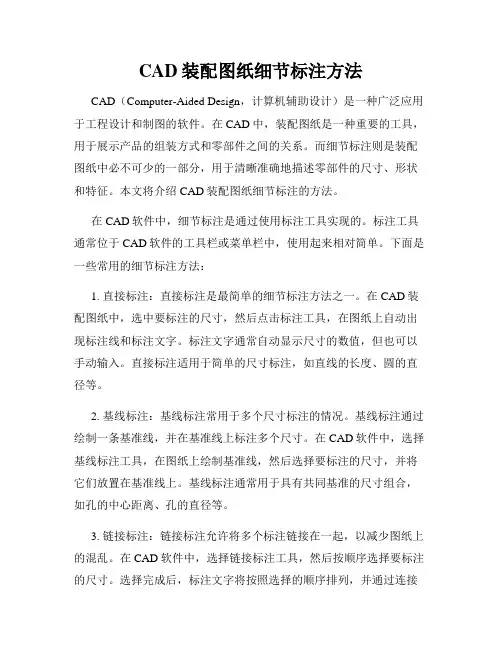

CAD装配图纸细节标注方法CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程设计和制图的软件。
在CAD中，装配图纸是一种重要的工具，用于展示产品的组装方式和零部件之间的关系。
而细节标注则是装配图纸中必不可少的一部分，用于清晰准确地描述零部件的尺寸、形状和特征。
本文将介绍CAD装配图纸细节标注的方法。
在CAD软件中，细节标注是通过使用标注工具实现的。
标注工具通常位于CAD软件的工具栏或菜单栏中，使用起来相对简单。
下面是一些常用的细节标注方法：1. 直接标注：直接标注是最简单的细节标注方法之一。
在CAD装配图纸中，选中要标注的尺寸，然后点击标注工具，在图纸上自动出现标注线和标注文字。
标注文字通常自动显示尺寸的数值，但也可以手动输入。
直接标注适用于简单的尺寸标注，如直线的长度、圆的直径等。
2. 基线标注：基线标注常用于多个尺寸标注的情况。
基线标注通过绘制一条基准线，并在基准线上标注多个尺寸。
在CAD软件中，选择基线标注工具，在图纸上绘制基准线，然后选择要标注的尺寸，并将它们放置在基准线上。
基线标注通常用于具有共同基准的尺寸组合，如孔的中心距离、孔的直径等。
3. 链接标注：链接标注允许将多个标注链接在一起，以减少图纸上的混乱。
在CAD软件中，选择链接标注工具，然后按顺序选择要标注的尺寸。
选择完成后，标注文字将按照选择的顺序排列，并通过连接线连接起来。
链接标注适用于尺寸之间存在关联的情况，如一个尺寸是另一个尺寸的两倍。
4. 提示标注：提示标注用于标注特定的特征和细节。
在CAD软件中，选择提示标注工具，然后在图纸上选择特定的点或线，以显示与之相关的尺寸和文字。
提示标注适用于标注特定的形状、角度或孔的位置等。
除了上述方法外，CAD软件还提供了许多其他标注工具，如直径标注、角度标注、半径标注等，可以根据具体需要选择使用。
在标注时，应注意以下几点：1. 确保标注的准确性：标注应该与实际尺寸一致，以确保设计的准确性和一致性。

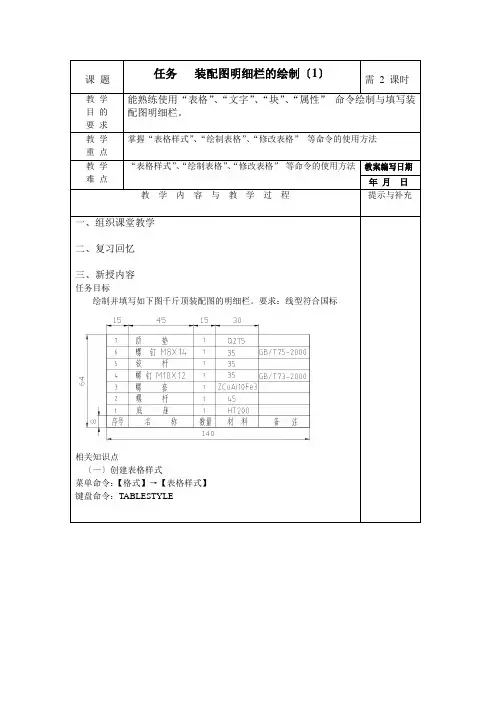

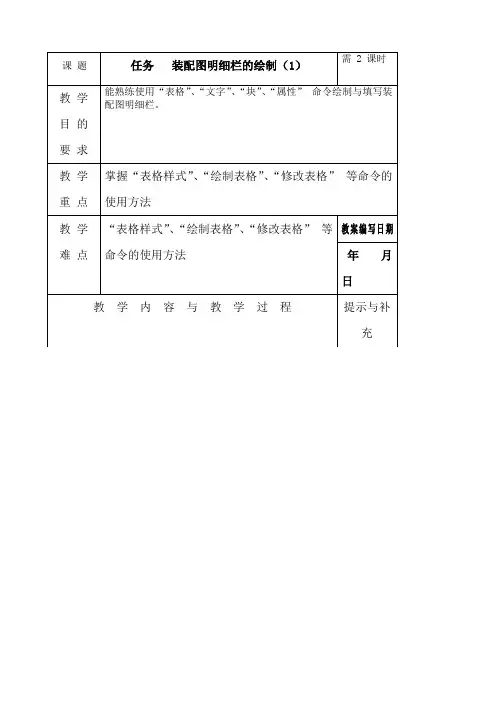

课题任务装配图明细栏的绘制〔1〕需 2 课时教学目的要求能熟练使用“表格”、“文字”、“块”、“属性”命令绘制与填写装配图明细栏。
教学重点掌握“表格样式”、“绘制表格”、“修改表格”等命令的使用方法教学难点“表格样式”、“绘制表格”、“修改表格”等命令的使用方法教案编写日期年月日教学内容与教学过程提示与补充一、组织课堂教学二、复习回忆三、新授内容任务目标绘制并填写如下图千斤顶装配图的明细栏。
要求：线型符合国标相关知识点〔一〕创建表格样式菜单命令：【格式】→【表格样式】键盘命令：TABLESTYLE1.“创建新的表格样式”2．关于“新建表格样式”对话框〔1〕起始表格：使用户可以在图形中指定一个表格作样例来设置此表格样式的格式〔2〕表格方向：在“表格方向”下拉列表中，选择“向上”或“向下”〔3〕单元样式：在“单元样式”下拉列表中有“数据”、“表头”、“标题”三个选项，它们分别用于设置表格的数据特性，列标题或表标题的外观〔4〕“常规”选项卡：用于选择当前单元格的样式〔5〕“文字”选项卡：用于文字的样式、高度、颜色、角度等特性〔6〕“边框”选项卡：用于控制当前单元格样式的表格网格线的外观〔7〕单元样式预览：显示当前表格样式设置效果的样例〔二〕绘制表格菜单命令：【绘图】→【表格】工具栏：〖绘图〗→〖表格〗键盘命令：TABLE或TB〔三〕编辑表格1．选择表格与表单元要选择表格，可直接单击表格线或利用选择窗口选择整个表格要选择单个表单元，可直接在该表单元内单击。
要选择多个单元，可在表单元内单击并在多个单元上拖动或者按住SHIFT 键并在另一个单元内单击，可以同时选中这两个单元以及它们之间的所有单元2．编辑表格数据双击绘图屏幕中已有表格的某一单元格，弹出【文字格式】工具栏，并将表格显示成编辑模式，同时将所双击的单元格醒目显示。
在编辑模式修改表格中的各数据后，单击【文字格式】工具栏中的【确定】按钮，即可完成表格数据的修改。
![[精品]CAD机械制图尺寸标注详解](https://img.taocdn.com/s1/m/8d9a86000066f5335a812174.png)
CAD装配图明细栏的绘制在 CAD 绘图中，装配图明细栏是一个重要的组成部分，它详细列出了装配体中各个零部件的相关信息，为生产制造、装配调试以及后期的维护维修提供了关键的参考依据。
下面，我们就来详细探讨一下CAD 装配图明细栏的绘制。
一、明细栏的作用首先，我们要明白明细栏存在的意义。
它就像是装配体的“户口本”，清晰地记录了每个零部件的名称、数量、材料、规格等重要信息。
这不仅有助于设计人员对整个装配结构有更清晰的把握，也方便了生产部门准确地组织生产、采购部门合理地进行采购，同时还为质检人员提供了检验的标准和依据。
对于制造工人来说，他们可以通过明细栏快速找到所需的零部件信息，按照要求进行加工和装配。
在设备的维护和维修过程中，维修人员也能根据明细栏迅速了解各个零部件的情况，从而更高效地进行故障排查和零部件的更换。
二、明细栏的内容一般来说，CAD 装配图明细栏应包含以下主要内容：1、序号：按照零部件在装配图中的顺序依次编号。
2、代号：零部件的图号或标准件的型号。
3、名称：零部件的具体名称。
4、数量：该零部件在装配体中所需的数量。
5、材料：零部件所使用的材料。
6、重量：零部件的单件重量和总重量。
7、备注：用于补充说明一些特殊的要求或信息。
这些内容的准确和完整对于保证装配工作的顺利进行至关重要。
三、明细栏的格式明细栏的格式通常有一定的规范和标准，但在实际绘制中也可以根据具体需求进行适当的调整。
常见的格式有以下几种特点：1、表格形式：明细栏通常以表格的形式呈现，表格的列宽和行高要根据内容的多少进行合理的设置，以保证信息清晰易读。
2、分区明确：不同的信息类别应分别列在不同的区域，使各部分内容一目了然。
3、标题栏：在表格的上方应有醒目的标题栏，注明“明细栏”字样。
4、对齐方式：一般来说，序号、数量等数字类信息应靠右对齐，名称、材料等文字类信息应靠左对齐。
四、绘制明细栏的步骤接下来，我们来了解一下绘制 CAD 装配图明细栏的具体步骤：1、确定位置和大小：根据装配图的布局和幅面大小，合理确定明细栏的位置和大小。
CAD教程第31章－装配图的尺寸标注及明细表
一、装配图的尺寸标注
1．特征尺寸
表示机器（或部件）的性能或规格的尺寸叫特征尺寸。
这种尺寸在设计机器（或部件）时就已经确定，它是设计、了解和选用机器（或部件）的依据。
2．装配尺寸
与装配体的装配质量有关的尺寸叫装配尺寸。
它包括：
（1）配合尺寸表示零件配合性质的尺寸。
（2）相对位置尺寸表示零件间比较重要的相对位置尺寸。
3．外形尺寸
表示机器（或部件）外形轮廓大小（即总长、总宽、总高）的尺寸叫外形尺寸。
这是装配体在包装、运输、安装时所需的尺寸。
4．安装尺寸
装配体安装到其它机件或地基上去时，确定其安装位置的尺寸，叫安装尺寸。
5．其他重要尺寸
它是在设计中确定，而又未包括在上述几类尺寸中的一些重要尺寸。
上述几类尺寸，并非在每一张装配图上都必须注全，应根据装配体的具体情况而定。
二、装配图中的零（部）件序号和明细表
为了便于看图和图纸的配套管理以及生产组织工作的需要，装配图中的零件和部件都必须编写序号，同时要编制相应的明细栏。
1、零、部件的序号
（1）一般规定
1 ）装配图中所有零、部件都必须编写序号。
2 ）装配图中，一个部件可只编写一个序号，同一装配图中，尺寸规格完全相同的零、部件，只编一个序号。
3 ）装配图中的零、部件的序号应与明细栏中的序号一致
（2）序号的标注形式
零、部件序号标注的基本形式如图
标注一个完整的序号，一般应有三个部分：指引线、水平线（或圆圈）及序号数字。
1）指引线指引线用细实线绘制，应自所指部分的可见轮廓内引出，并在可见轮廓内的起始端画一圆点。
2 ）水平线或圆圈水平线或圆圈用细实线绘制，用以注写序号数字。
3 ）序号数字在指引线的水平线上或圆圈内注写序号时，其字高比该装配图中所注尺寸数字高度大一号，也允许大两号。
当不画水平线或圆圈，在指引线附近注写序号时，序号字高必须比该装配图中所标注尺寸数字高度大两号。
（3）序号的编排方法
序号在装配图周围按水平或垂直方向排列整齐，序号数字可按顺时针或逆时针方向依次增大，以便查找。
在一个视图上无法连续编完全部所需序号时，可在其他视图上按上述原则继续编写。
（4）其它规定
1）同一张装配图中，编注序号的形式应一致。
2 ）当序号指引线所指部分内不便画圆点时（如很薄的零件或涂黑的剖面），可用箭头代替圆点，箭头需指向该部分轮廓。
3 ）指引线可以画成折线，但只可曲折一次。
4 ）指引线不能相交。
5 ）当指引线通过有剖面线的区域时，指引线不应与剖面线平行。
6 ）一组紧固件或装配关系清楚的零件组，可采用公共指引线。
但应注意水平线或圆圈要排列整齐。
三、明细栏（根据GB 10609.2—89）
1、明细栏的画法
（1）明细栏一般应紧接在标题栏上方绘制。
若标题栏上方位置不够时，其余部分可画在标题栏的左方。
（2）当明细栏直接绘制在装配图中时，其格式和尺寸按GB 10609.2—89。
（3）明细栏最上方（最末）的边线一般用细实线绘制。
（4）当装配图中的零、部件较多位置不够时，可作为装配图的续页按A4幅面单独绘制出明细栏。
若一页不够，可连续加页。
其格式和要求参看国标GB10609.2-89。
2、明细栏的填写
（1）当明细栏直接画在装配图中时，明细栏中的序号应按自下而上的顺序填写，以便发现有漏编的零件时，可继续向上填补。
如果是单独附页的明细栏，序号应按自上而下的顺序填写。
（2）明细栏中的序号应与装配图上编号一致，即一一对应。
（3）代号栏用来注写图样中相应组成部分的图样代号或标准号。
（4）备注栏中，一般填写该项的附加说明或其它有关内容。
如分区代号、常用件的主要参数，如齿轮的模数、齿数，弹簧的内径或外径、簧丝直径、有效圈数、自由长度等。
（5）螺栓、螺母、垫圈、键、销等标准件，其标记通常分两部分填入明细栏中。
将标准代号填入代号栏内，其余规格尺寸等填在名称栏内。
四、装配图上技术要求的注写
装配图中的技术要求，一般可从以下几个方面来考虑：
1．装配体装配后应达到的性能要求。
2．装配体在装配过程中应注意的事项及特殊加工要求。
例如，有的表面需装配后加工，有的孔需要将有关零件装好后配作等。
3．检验、试验方面的要求。
4．使用要求。
如对装配体的维护、保养方面的要求及操作使用时应注意的事项等。
与装配图中的尺寸标注一样，不是上述内容在每一张图上都要注全，而是根据装配体的需要来确定。
技术要求一般注写在明细表的上方或图纸下部空白处。
如果内容很多，也可另外编写成技术文件作为图纸的附件。
