井盖安装施工工艺1

检查井施⼯⽅案（1）检查井施⼯⽅案本⼯程污⾬⽔检查分为圆形混凝⼟检查井、矩形混凝⼟检查井。

圆形混凝⼟检查井采⽤预制装配式混凝⼟检查井，井室按06MS201-3规定施⼯；矩形混凝⼟检查井和阶梯式混凝⼟检查井采⽤现浇；矩形直线混凝⼟和阶梯式混凝⼟检查井检查井室按06MS201-3规定施⼯。

1、检查井井盖:井盖采⽤防沉降、防盗、防噪⾳三防井盖，井盖上均有“⾬”、“污”标志，井盖直径规格为Ф700mm。

位于机动车车道上的⾬污⽔检查井采⽤D400型球墨铸铁井盖（承重荷载≥400kN）,位于⾮机动机车道上⾬污⽔检查井采⽤C250球墨铸铁井盖（承重荷载≥250kN）。

检查井座做法及要求详见《检查井盖》GB/T2358-2009。

检查井位于道路下时，井盖应与道路齐平；位于绿化带时井盖应⾼于地⾯0.1m。

井盖（座）质量应达到采⽤标准图说明要求，并符合《给⽔排⽔管道⼯程施⼯施⼯及验收规范》。

⾬污⽔检查井爬梯采⽤塑钢爬梯。

2、污、⾬⽔预留⽀管检查井井径均为1.00m，中⼼位于道路红线外绿化带内距绿化带外边线1m，⾬⽔⽀管管径为d600，坡度为5‰，污⽔⽀管管径为d300，坡度为5‰。

3、现浇检查井的施⼯⼯艺：基坑验收浇筑垫层砼绑扎井室总体钢筋⾻架浇筑井室底板砼⽀侧墙模板浇筑砼拆模砌筑流⽔槽安装砼井盖板抹⼋字灰养护安装井盖板安装井筒。

（1）基底的验收和处理：⽬的主要是确保基底的⾼程和承载⼒。

⾸先根据设计图纸要求采⽤机械开挖检查井处基坑（随沟槽开挖⼀起进⾏），基坑周边采⽤⾃然放坡，坡度与管道沟槽开挖坡度相同，基坑底部的宽度要同时满⾜⽀模板和操作的需要。

清底时采⽤⼈⼯进⾏，清完基底后，对⾼程进⾏复核，同时请勘察单位、监理、设计、业主单位对基底的承载⼒和⼟质进⾏验核，承载⼒采⽤钎探技术，验收基底的承载⼒，承载⼒要⼤于120Kpa。

若不满⾜规范要求，按不良地基处理法处理，直⾄承载⼒合格。

（2）井底垫层浇筑：测量⼈员测放出井室的准确位置，然后⽀垫层模板，浇筑垫层混凝⼟，垫层混凝⼟的厚度为10cm，强度等级为C10。

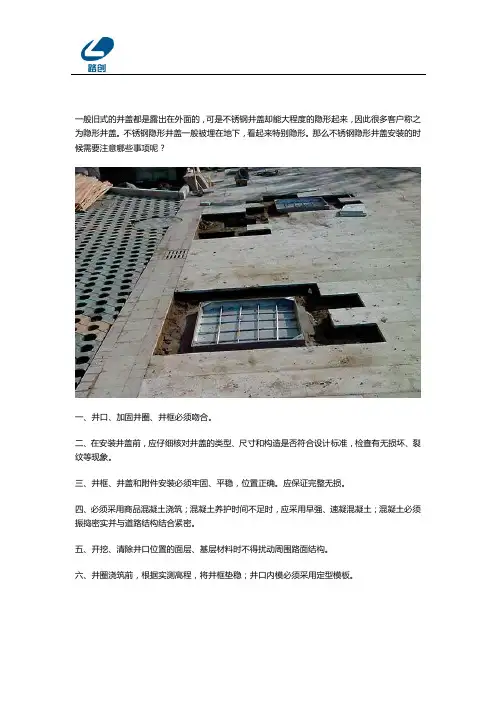

一般旧式的井盖都是露出在外面的，可是不锈钢井盖却能大程度的隐形起来，因此很多客户称之为隐形井盖。

不锈钢隐形井盖一般被埋在地下，看起来特别隐形。

那么不锈钢隐形井盖安装的时候需要注意哪些事项呢？
一、井口、加固井圈、井框必须吻合。

二、在安装井盖前，应仔细核对井盖的类型、尺寸和构造是否符合设计标准，检查有无损坏、裂纹等现象。

三、井框、井盖和附件安装必须牢固、平稳，位置正确。

应保证完整无损。

四、必须采用商品混凝土浇筑；混凝土养护时间不足时，应采用早强、速凝混凝土；混凝土必须振捣密实并与道路结构结合紧密。

五、开挖、清除井口位置的面层、基层材料时不得扰动周围路面结构。

六、井圈浇筑前，根据实测高程，将井框垫稳；井口内模必须采用定型模板。

七、预埋螺栓不得少于6个；无法安装预埋螺栓的，必须采用其它方式加固井框，如膨胀螺栓或钢筋网。

江西路创不锈钢有限公司是一家以设计、生产、销售、施工安装为一体的企业，公司致力于市政道路设施，不锈钢井盖、球墨铸铁井盖、高分子复合材料树脂井盖、雨水篦子、不锈钢隐形井盖、球墨铸铁水管件、塑钢爬梯等。

防沉降井盖施工工艺
防沉降井盖是城市道路、市政管道等设施中常用的一种设备，其主要作用是防止井盖因土体沉降而造成的事故隐患。

防沉降井盖施工工艺是指安装防沉降井盖的具体步骤和方法。

首先，施工前需要进行现场勘测和设计，确定井盖的规格和尺寸。

然后进行土方开挖，清理井口周围的垃圾和杂物，确保井口周围的土层平整。

其次，根据井盖的规格和尺寸，进行井筒加固。

井筒加固的常用方法包括：混凝土浇筑、砖砌结构、预制板加固等。

加固过程中，需要注意加固后的井筒必须与井盖平齐，避免井盖出现倾斜或不平的情况。

然后，将防沉降井盖放置在井口上，进行调整和确认。

调整时，需要确保井盖与井口平齐、紧密贴合。

确认后，采用专业的工具将井盖进行固定，避免在使用过程中出现松动或移位等情况。

最后，进行验收和维护。

验收时，需要进行井盖的稳定性测试和承载力测试，确保井盖的质量和安全性。

维护时，需要定期检查井盖的稳定性和承载力，及时进行维修和更换，保证井盖的正常使用和安全性。

综上所述，防沉降井盖施工工艺包括现场勘测和设计、土方开挖、井筒加固、井
盖放置和固定、验收和维护等多个环节。

在施工过程中，需要严格按照工艺要求进行操作，确保井盖的质量和安全性。

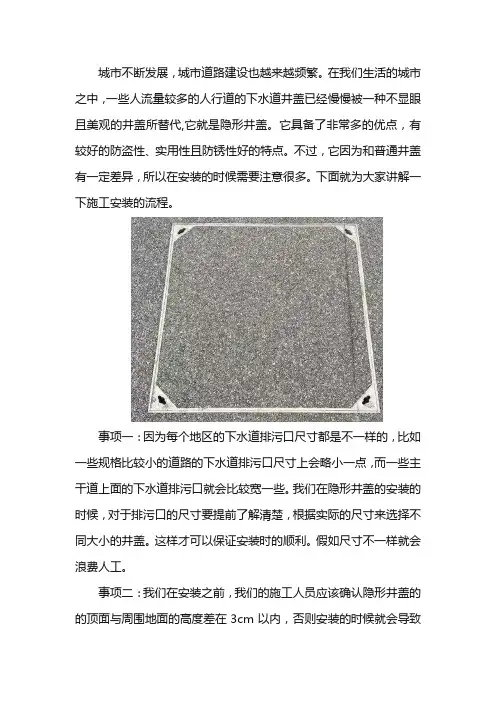

城市不断发展，城市道路建设也越来越频繁。

在我们生活的城市之中，一些人流量较多的人行道的下水道井盖已经慢慢被一种不显眼且美观的井盖所替代,它就是隐形井盖。

它具备了非常多的优点，有较好的防盗性、实用性且防锈性好的特点。

不过，它因为和普通井盖有一定差异，所以在安装的时候需要注意很多。

下面就为大家讲解一下施工安装的流程。

事项一：因为每个地区的下水道排污口尺寸都是不一样的，比如一些规格比较小的道路的下水道排污口尺寸上会略小一点，而一些主干道上面的下水道排污口就会比较宽一些。

我们在隐形井盖的安装的时候，对于排污口的尺寸要提前了解清楚，根据实际的尺寸来选择不同大小的井盖。

这样才可以保证安装时的顺利。

假如尺寸不一样就会浪费人工。

事项二：我们在安装之前，我们的施工人员应该确认隐形井盖的的顶面与周围地面的高度差在3cm以内，否则安装的时候就会导致井盖与地面不平衡。

如果产生了不平衡的情况，那么这段道路对于就会让行人感受到明显的不平整，这样也不太可能起到防盗的效果了。

被盗是其次，由于井盖比较高，而因为工改的高度很容易导致车辆和行人的安全问题。

事项三：为了可以防止不锈钢井盖由于种种原因而出现移动，所以在安装的最后，施工人员需要使用一些混凝土将隐形井盖的边缘压住。

将隐形井盖固定住之后，那么隐形井盖就不易移动导致一些不必要的麻烦后果了。

同时，在安装隐形井盖的时候，施工人员一定要保持井盖正面向上，这才是正确的安装步骤。

安徽华路畅安建材有限公司（原阜阳市兴硕建材厂）是专业生产、销售各种普通混合钢钎维井具、装配式检查井，井壁模块，透水砖，植草砖，荷兰砖，护坡砖，收水井篦，路牙石制品系列。

我公司拥有新型的生产设备及完善的检测设备和一批高、中级技术管理人才及经验丰富的职工队伍，产品凭借稳定的质量、尽责的服务，远销北京、天津、河北、河南、安徽、山西、山东、东北、内蒙古等十几个省市。

（1）电缆井施工1）施工顺序挖槽→浇垫层→钢筋绑扎→支模→浇砼→井筒砌筑2）施工方法挖槽、验槽施工方法同前述不再重复。

电力井工程按照施工内容分为钢筋、模板、混凝土和井筒四项，具体说明如下：a．钢筋工程钢筋加工工艺流程：钢筋除锈→钢筋调直→钢筋断料→弯曲成型→挂牌堆放钢筋a）钢筋加工的质量要求钢筋下料前应通过原材试验，并经过外观检验，无刻痕、劈裂等外伤。

钢筋的断口不得有马蹄形或起弯现象，不得有裂纹。

钢筋下料前应设刻度尺和下料挡板，以保证下料准确，长度不允许偏差超过±3mm，起弯点允许位移为3mm，箍筋边长误差±2mm。

箍筋下料用砂轮切断机下料。

其它直径钢筋用钢筋切断机下料，加工成型的钢筋应按规格、料单成捆整齐码放，下用木方垫起，上覆盖塑料布，并挂上标签，以防污染、错用。

b）钢筋绑扎(1)墙筋绑扎墙筋的布设位置：墙筋的水平筋布置在内，竖向钢筋布置在外。

水平筋在转角处丁字形连接处应锚入墙柱内。

墙筋及暗柱，凡在转角．丁字形连接处，根据墙面弹线，吊好垂线后绑扎，以利于立模。

为了保证墙体纵横向筋间距均匀，双排筋间距尺寸位置准确，绑扎时设横向梯子筋控制钢筋位置，水平向梯子筋间距0.8M。

墙筋绑扎：横、竖向钢筋交叉点逐点绑扎，绑尾甩向墙板内，绑扎扣采用八字型分布。

墙上洞口加强筋按设计要求绑扎。

c）板筋绑扎板筋绑扎时，应先划好分格标志，然后才开始绑扎。

顶板、底板横向受力筋在外侧，纵向筋在内侧。

下铁绑完后，用5㎝厚垫块将底筋架起，垫块间距600mm，梅花形布设。

上、下铁之间用纵向梯子筋架起，梯子筋用纵向钢筋代替，间距400mm。

负筋绑好后，严禁在上面乱踩乱踏。

钢筋绑扎完后，首先要自检，自检合格后，报请监理工程师隐蔽验收，验收合格后方可进行下一道工序。

b．模板工程a）基础侧模板基础底板外侧模用600*900mm和450*900mm钢模，内侧吊模用200*1200钢模，横向通长钢管加固。

两侧导墙用钢管对拉支撑，外侧支撑用钢管或木方顶撑在土坡上，间距不大于1200mm。

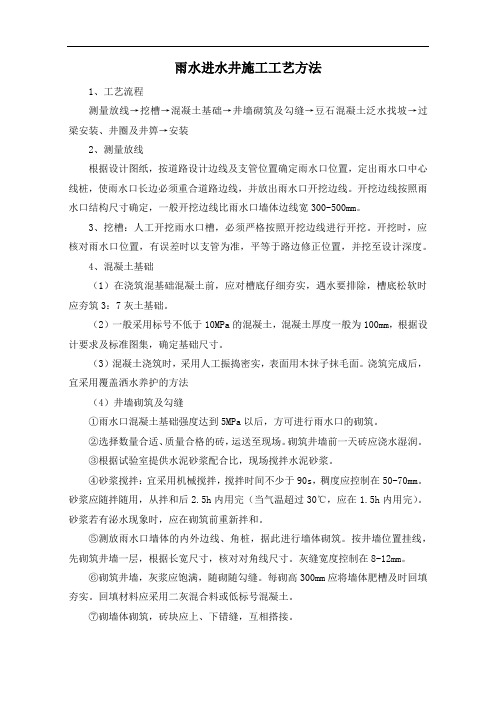

雨水进水井施工工艺方法1、工艺流程测量放线→挖槽→混凝土基础→井墙砌筑及勾缝→豆石混凝土泛水找坡→过梁安装、井圈及井箅→安装2、测量放线根据设计图纸，按道路设计边线及支管位置确定雨水口位置，定出雨水口中心线桩，使雨水口长边必须重合道路边线，并放出雨水口开挖边线。

开挖边线按照雨水口结构尺寸确定，一般开挖边线比雨水口墙体边线宽300-500mm。

3、挖槽：人工开挖雨水口槽，必须严格按照开挖边线进行开挖。

开挖时，应核对雨水口位置，有误差时以支管为准，平等于路边修正位置，并挖至设计深度。

4、混凝土基础（1）在浇筑混基础混凝土前，应对槽底仔细夯实，遇水要排除，槽底松软时应夯筑3：7灰土基础。

（2）一般采用标号不低于10MPa的混凝土，混凝土厚度一般为100mm，根据设计要求及标准图集，确定基础尺寸。

（3）混凝土浇筑时，采用人工振捣密实，表面用木抹子抹毛面。

浇筑完成后，宜采用覆盖洒水养护的方法（4）井墙砌筑及勾缝①雨水口混凝土基础强度达到5MPa以后，方可进行雨水口的砌筑。

②选择数量合适、质量合格的砖，运送至现场。

砌筑井墙前一天砖应浇水湿润。

③根据试验室提供水泥砂浆配合比，现场搅拌水泥砂浆。

④砂浆搅拌：宜采用机械搅拌，搅拌时间不少于90s，稠度应控制在50-70mm。

砂浆应随拌随用，从拌和后2.5h内用完（当气温超过30℃，应在1.5h内用完）。

砂浆若有泌水现象时，应在砌筑前重新拌和。

⑤测放雨水口墙体的内外边线、角桩，据此进行墙体砌筑。

按井墙位置挂线，先砌筑井墙一层，根据长宽尺寸，核对对角线尺寸。

灰缝宽度控制在8-12mm。

⑥砌筑井墙，灰浆应饱满，随砌随勾缝。

每砌高300mm应将墙体肥槽及时回填夯实。

回填材料应采用二灰混合料或低标号混凝土。

⑦砌墙体砌筑，砖块应上、下错缝，互相搭接。

⑧雨水支管与井墙间应砂浆饱满，管顶应发125mm砖券，管口应与井墙面齐平。

若支管按设计要求必须斜交时，允许管口入墙20mm，另一侧凸出20mm，管端面应完整无破损，超过此限时须考虑调整雨水口位置。

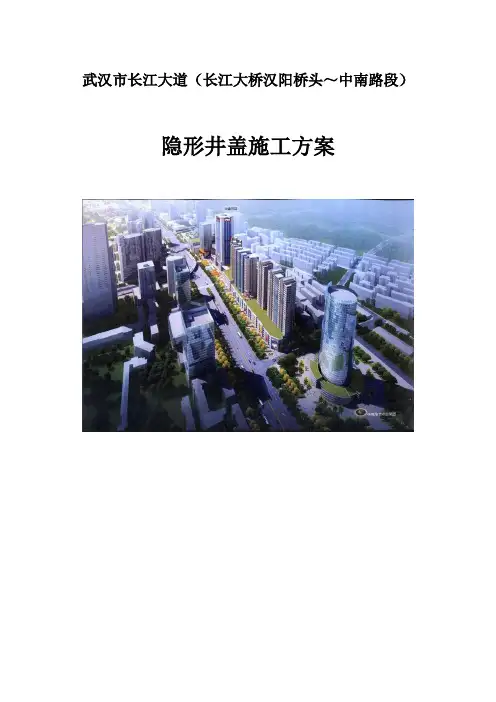

武汉市长江大道（长江大桥汉阳桥头～中南路段）隐形井盖施工方案目录一、编制依据及编制范围 (3)1.1、编制依据 (3)1.2、编制原则 (3)1.3、编制范围 (3)二、工程概况 (3)2.1、概述 (3)三、施工准备 (4)四、施工方法 (8)五、精细化施工要求 (9)六、注意事项 (10)七、安全文明施工 (10)一、编制依据及编制范围1.1、编制依据（1）设计院下发的长江大道工程道路施工图。

（2）我公司类似工程的施工经验和在土建工程的施工实践。

（3）我公司对现场测量获得的资料。

（4）2011年12月武汉市城乡建设委员会发布的武汉市市政工程细部施工操作指南。

1.2、编制原则满足业主要求的工期、质量、安全、环保等目标，保障现有交通安全有序地运行，保障现况管线安全的原则。

以确保工期为组织优先原则，按先机动车道或辅道，再非机动车道和人行道顺序组织施工。

推行精细化施工，创精品工程。

1.3、编制范围本方案仅对长江大道（长江大桥汉阳桥头～中南路段）道路隐形井盖施工进行编制。

二、工程概况2.1、概述长江大道（长江大桥汉阳桥头～中南路）工程，里程K11+180～K16+600，由长江大桥、阅马场立交、武珞路组成，路线全长约5.42km。

全线共计660个井盖，其中市政隐形井盖360个(尺寸为1400mm*1400mm），电力沟盖板隐形井盖300个（尺寸为2000mm*2400mm）,将全线非机动车道和机动车道上井盖改造为隐形井盖。

三、施工准备市政检查井隐形井盖施工前，应根据所在地段铺装情况确定隐形井盖总厚度（如图1），据此降低原市政井口标高，并预留50mm空隙以便隐形井盖调平。

隐形井盖顶面应与周边地面铺装表面齐平，确保检查井所在路段人行道站石、盲道、铺装缘石等各类铺装线性的延续和完整。

施工前制作好预埋铁件以及隐形井盖钢格栅，预埋铁件的尺寸规格详见市政工程精细化设计通用图集YTS-Y-06，钢格栅具体尺寸详见设计变更图纸YTS-J-12。

确定成井方案 泥浆调制 泥浆开挖 通刷孔 场地平整 设备安装 机械钻进 成 孔 排 管 水井打井施工方法与技术措施一、水井施工工艺流程测量定位—平整场地—设备安装调试—口径成孔—通孔—换浆—下管—换浆—投砾—固井—洗井—抽水试验—交工验收—退场。

施工工艺流程图二、施工方法1.水井施工准备排渣换浆 下 管 填 砾 洗 井 抽水试验 井位定位 验 收 换 浆 水质分析 资料整编1.1技术准备（1）组织技术人员熟悉设计图纸及有关资料，进行第一次技术复核，发现问题作好记录，并及时向有关部门反馈。

（2）编制单井成井方案，明确工程水文地质技术工作方案及钻探技术工作方案，确定成井工艺。

（3）由技术人员写出书面技术交底卡，并召技术交底会。

(4)召开机台技术交底会议，通报工作内容，提出工程质量和工期要求，明确施工工艺方案及注意事项。

1.2测量定位由测量施工全过程管理人员组成测量组统一放线。

根据施工平面布置图规划孔位，用水准仪进行精确测量。

确定孔位的水平坐标和高程。

井位处应打入木桩标识。

经过校核无误后再报请注册监理施工全过程管理人员验收。

1.3设备造选型与进场、安装（1）根据管井结构和地层情况，选用型钻机采取正循环方法进行施工。

（2）设备安装做到水平、周正、稳固、到位。

电器放置在防雨防潮位置，动力线、照明线和照明灯具、电器和安装符合安全生产规范，接地良好。

（3）钻机底脚要打夯实，并注意水平。

其它地基均应平整坚实，支撑部位受力均匀并避免雨水和泥浆浸泡。

（4）钻机安装要保持三点一线和转盘水平。

钻压仪应防震、避水。

泥浆管线密封、耐压、高压管固定在外事塔上的适当位置，发现漏水、破损及时修理或更换。

（5）施工现场布置紧凑、整齐、合理、管材、工具和附属设施摆放整齐，所有物资材料不得随意朝堆放。

（6）设备安装完毕，经业主和公司有关部门验收合格后方可开钻。

1.4.材料准备在业主和注册监理施工全过程管理人员的指导下，确定材料供应厂商，并报业主和注册监理施工全过程管理人员批准。

第1篇一、概述井盖施工是道路工程的重要组成部分，其质量直接关系到道路的安全、美观和功能性。

为确保道路工程井盖施工的质量，特制定本规范。

二、施工准备1. 施工人员应具备相应的施工技能和经验，熟悉井盖的安装工艺和注意事项。

2. 施工前，应对施工现场进行勘查，了解地下管线布局，确保井盖安装位置符合设计要求。

3. 准备好施工所需材料、设备，如井盖、井圈、水泥、砂、钢筋等。

4. 严格按照设计图纸进行施工，确保井盖安装位置、尺寸、高度等符合规范要求。

三、施工工艺1. 开挖基坑：根据设计图纸，开挖基坑，确保基坑尺寸符合规范要求。

基坑底部应平整，四周应设置排水沟。

2. 井筒制作：根据井盖尺寸，制作井筒，井筒内壁应光滑，无尖锐物。

3. 井筒安装：将井筒放入基坑，确保井筒垂直、水平，并与地面保持一定的距离。

4. 井圈安装：将井圈套在井筒上，确保井圈与井筒紧密贴合，无间隙。

5. 井盖安装：将井盖放置在井圈上，确保井盖与井圈紧密贴合，无间隙。

6. 填充材料：在井盖周围填充砂、水泥等材料，确保填充密实，无空隙。

7. 固定：使用固定件将井盖固定在井圈上，确保井盖稳固。

8. 质量检查：对井盖安装进行质量检查，确保安装质量符合规范要求。

四、施工注意事项1. 井盖安装前，应检查井盖、井圈等材料是否符合质量要求。

2. 施工过程中，应确保井盖安装位置准确，无偏移。

3. 井盖安装后，应及时清理施工现场，确保路面整洁。

4. 施工过程中，应加强安全防护措施，防止发生安全事故。

5. 施工结束后，应进行验收，确保井盖安装质量符合规范要求。

五、验收标准1. 井盖安装位置准确，无偏移。

2. 井盖与井圈紧密贴合，无间隙。

3. 填充材料密实，无空隙。

4. 井盖稳固，无松动。

5. 施工现场整洁，无杂物。

本规范适用于道路工程井盖施工，各施工单位应严格执行，确保道路工程井盖施工质量。

第2篇一、施工准备1. 施工前，应根据设计图纸和现场实际情况，编制井盖施工方案，明确施工工艺、材料、施工设备、施工人员等。

H天府大道南延线道路照明工程（二期工程）电缆手孔井做法施工工艺标准编制: 复核: 总工程师:编制单位：成都天府大道南延线电气工程项目部Q—三年六月十四日-1 -目录目录 ........................................电缆手孔井做法施工工艺标准 ................. 1施工工艺依据 .......................... 1.1施工设计图 ...................... 1.2施工规程 ........................2施工范围 .............................. 3施工准备 .............................. 3.1劳动组织 ........................3.2工机具 .......................... 3.3主要材料 .........................4操作程序 .............................. 4.1工序流程图 ...................... 4.2电缆手孔井做法图（见图号ZM-15） 5操作要领 5.1准备工作 ........................ 5.2定位放线 ........................5.3挖基础坑 ......................... •- 2- -2 --5 •- 5 •- 55.4铺滤水沙层 5.5架模 ..... 5.6砂浆砖砌体 5.7找平 ..... 5.8安装井座.■5.9安装井盖.. 5.10拆摸 ..... 5.11成品保护 5.12清场退场 6注意事项 .......•- 8- -8 -电缆手孔井做法施工工艺标准1施工工艺依据1.1施工设计图天府新区"三纵一横"重大基础设施项目天府大道南延线照明工程设计文件天府大道南延线一段K6+000- K8+440（修改审定稿）。
