知识讲解_磁场对通电导体的作用力 基础

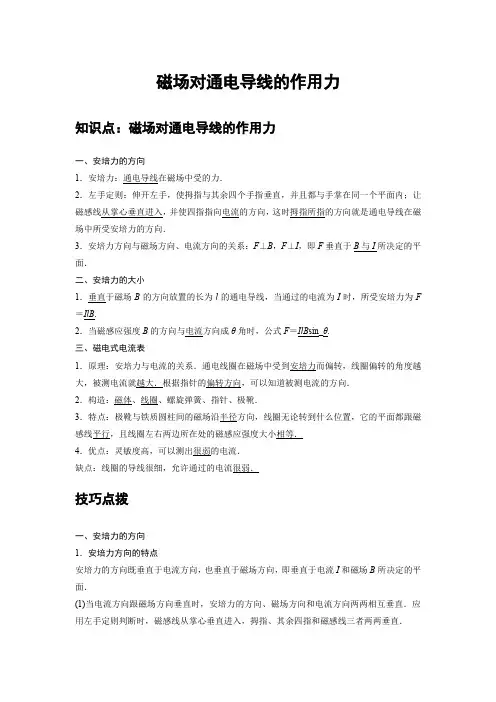

磁场对通电导线的作用力知识点：磁场对通电导线的作用力一、安培力的方向1．安培力：通电导线在磁场中受的力．2．左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心垂直进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向．3．安培力方向与磁场方向、电流方向的关系：F⊥B，F⊥I，即F垂直于B与I所决定的平面．二、安培力的大小1．垂直于磁场B的方向放置的长为l的通电导线，当通过的电流为I时，所受安培力为F ＝IlB.2．当磁感应强度B的方向与电流方向成θ角时，公式F＝IlB sin_θ.三、磁电式电流表1．原理：安培力与电流的关系．通电线圈在磁场中受到安培力而偏转，线圈偏转的角度越大，被测电流就越大．根据指针的偏转方向，可以知道被测电流的方向．2．构造：磁体、线圈、螺旋弹簧、指针、极靴．3．特点：极靴与铁质圆柱间的磁场沿半径方向，线圈无论转到什么位置，它的平面都跟磁感线平行，且线圈左右两边所在处的磁感应强度大小相等．4．优点：灵敏度高，可以测出很弱的电流．缺点：线圈的导线很细，允许通过的电流很弱．技巧点拨一、安培力的方向1．安培力方向的特点安培力的方向既垂直于电流方向，也垂直于磁场方向，即垂直于电流I和磁场B所决定的平面．(1)当电流方向跟磁场方向垂直时，安培力的方向、磁场方向和电流方向两两相互垂直．应用左手定则判断时，磁感线从掌心垂直进入，拇指、其余四指和磁感线三者两两垂直．(2)当电流方向跟磁场方向不垂直时，安培力的方向仍垂直于电流方向，也垂直于磁场方向．应用左手定则判断时，磁感线斜着穿入掌心．2．判断安培力方向的步骤(1)明确研究对象；(2)用安培定则或根据磁体的磁场特征，画出研究对象所在位置的磁场方向；(3)由左手定则判断安培力方向．3．应用实例应用左手定则和安培定则可以判定平行通电直导线间的作用力：同向电流相互吸引，反向电流相互排斥．二、安培力的大小1．公式F＝IlB sin θ中B对放入的通电导线来说是外加磁场的磁感应强度，不必考虑导线自身产生的磁场对外加磁场的影响．2．公式F＝IlB sin θ中θ是B和I方向的夹角(1)当θ＝90°时，即B⊥I，sin θ＝1，公式变为F＝IlB.(2)当θ＝0°时，即B∥I，F＝0.3．公式F＝IlB sin θ中l指的是导线在磁场中的“有效长度”，弯曲导线的有效长度l，等于连接两端点直线的长度(如下图所示)；相应的电流沿导线由始端流向末端．推论：对任意形状的闭合平面线圈，当线圈平面与磁场方向垂直时，线圈的有效长度l＝0，故通电后线圈在匀强磁场中所受安培力的矢量和一定为零，如下图所示．例题精练1．（2021•北京模拟）在两个倾角均为α的光滑斜面上，放有两个相同的金属棒，分别通有电流I1和I2，磁场的磁感应强度大小相同，方向分别为竖直向上和垂直于斜面向上，如图甲、乙所示，两金属棒均处于平衡状态。

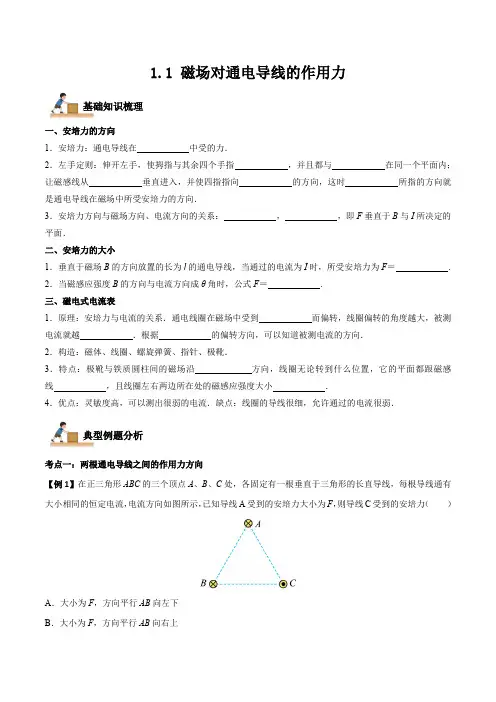

1.1 磁场对通电导线的作用力一、安培力的方向1．安培力：通电导线在 中受的力．2．左手定则：伸开左手，使拇指与其余四个手指 ，并且都与 在同一个平面内；让磁感线从 垂直进入，并使四指指向 的方向，这时 所指的方向就是通电导线在磁场中所受安培力的方向．3．安培力方向与磁场方向、电流方向的关系： ， ，即F 垂直于B 与I 所决定的平面．二、安培力的大小1．垂直于磁场B 的方向放置的长为l 的通电导线，当通过的电流为I 时，所受安培力为F ＝ . 2．当磁感应强度B 的方向与电流方向成θ角时，公式F ＝ . 三、磁电式电流表1．原理：安培力与电流的关系．通电线圈在磁场中受到 而偏转，线圈偏转的角度越大，被测电流就越 ．根据 的偏转方向，可以知道被测电流的方向． 2．构造：磁体、线圈、螺旋弹簧、指针、极靴．3．特点：极靴与铁质圆柱间的磁场沿 方向，线圈无论转到什么位置，它的平面都跟磁感线 ，且线圈左右两边所在处的磁感应强度大小 ．4．优点：灵敏度高，可以测出很弱的电流．缺点：线圈的导线很细，允许通过的电流很弱．考点一：两根通电导线之间的作用力方向【例1】在正三角形ABC 的三个顶点A 、B 、C 处，各固定有一根垂直于三角形的长直导线，每根导线通有大小相同的恒定电流，电流方向如图所示，已知导线A 受到的安培力大小为F ，则导线C 受到的安培力（ ）A ．大小为F ，方向平行AB 向左下 B ．大小为F ，方向平行AB 向右上基础知识梳理典型例题分析C，方向垂直AB向右下D，方向垂直AB向左上【变式练习】1．如图所示，两个完全相同的闭合导线环挂在光滑绝缘的水平横杆上，当导线环中通有反向电流后，两导线环开始运动，以下关于两导线环运动情况的说法正确的是（）A．二者相互靠近，各自做匀变速直线运动B．二者相互远离，各自做加速度减小的直线运动C．二者相互靠近，各自做加速度减小的直线运动D．二者相互远离，各自做加速度增大的直线运动2．如图所示，矩形abcd的边长bc是ab的2倍，两细长直导线通有大小相等、方向相反的电流，垂直穿过矩形平面，与平面交于e、f两点，其中e、f分别为ad、bc的中点。

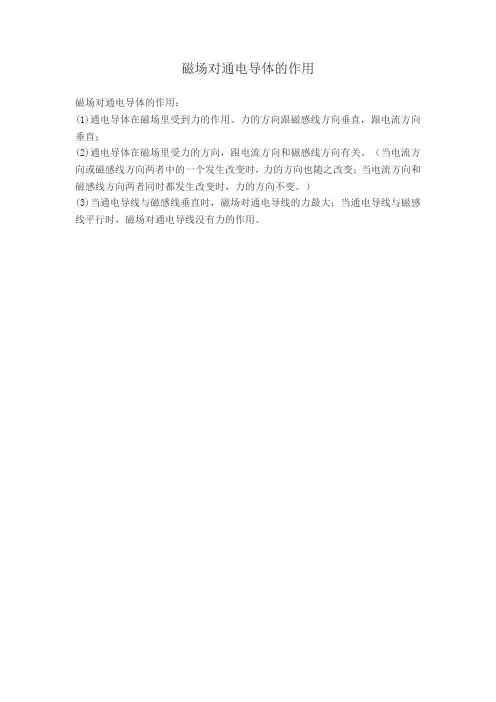

磁场对通电导体的作用
磁场对通电导体的作用：
(1)通电导体在磁场里受到力的作用。

力的方向跟磁感线方向垂直，跟电流方向垂直；
(2)通电导体在磁场里受力的方向，跟电流方向和磁感线方向有关。

（当电流方向或磁感线方向两者中的一个发生改变时，力的方向也随之改变；当电流方向和磁感线方向两者同时都发生改变时，力的方向不变。

）
(3)当通电导线与磁感线垂直时，磁场对通电导线的力最大；当通电导线与磁感线平行时，磁场对通电导线没有力的作用。

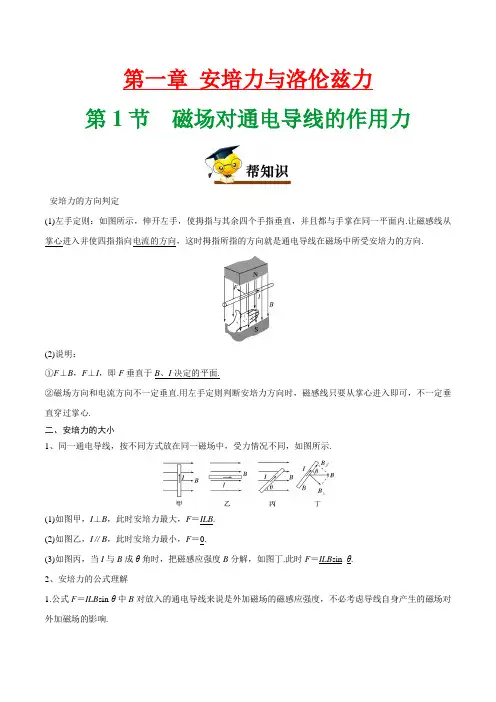

第一章安培力与洛伦兹力第1节磁场对通电导线的作用力安培力的方向判定(1)左手定则：如图所示，伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内.让磁感线从掌心进入并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向.(2)说明：①F⊥B，F⊥I，即F垂直于B、I决定的平面.②磁场方向和电流方向不一定垂直.用左手定则判断安培力方向时，磁感线只要从掌心进入即可，不一定垂直穿过掌心.二、安培力的大小1、同一通电导线，按不同方式放在同一磁场中，受力情况不同，如图所示.(1)如图甲，I⊥B，此时安培力最大，F＝ILB.(2)如图乙，I∥B，此时安培力最小，F＝0.(3)如图丙，当I与B成θ角时，把磁感应强度B分解，如图丁.此时F＝ILB sin_θ.2、安培力的公式理解1.公式F＝ILB sin θ中B对放入的通电导线来说是外加磁场的磁感应强度，不必考虑导线自身产生的磁场对外加磁场的影响.2.公式F＝ILB sin θ中L指的是导线在磁场中的“有效长度”，弯曲导线的有效长度L，等于连接两端点直线的长度(如图7所示)；相应的电流沿L由始端流向末端.3.公式F＝ILB sin θ中θ是B和I方向的夹角，当θ＝90°时sin θ＝1，公式变为F＝ILB.三、磁电式电流表(1)原理：通电线圈在磁场中受到安培力而偏转.线圈偏转的角度越大，被测电流就越大.根据线圈偏转的方向，可以知道被测电流的方向.(2)构造：磁铁、线圈、螺旋弹簧、指针、极靴.(3)特点：极靴与圆柱间的磁场沿半径方向，线圈转动时，安培力的大小不受磁场影响，电流所受安培力的方向总与线圈平面垂直.线圈平面与磁场方向平行，如图所示.(4)优点：灵敏度高，可以测出很弱的电流.缺点：线圈导线很细，允许通过的电流很弱.【例题1】画出下列各图中磁场对通电导线的安培力的方向。

答案：如图所示解析：无论B 、I 是否垂直，安培力总是垂直于B 与I 决定的平面，且满足左手定则。

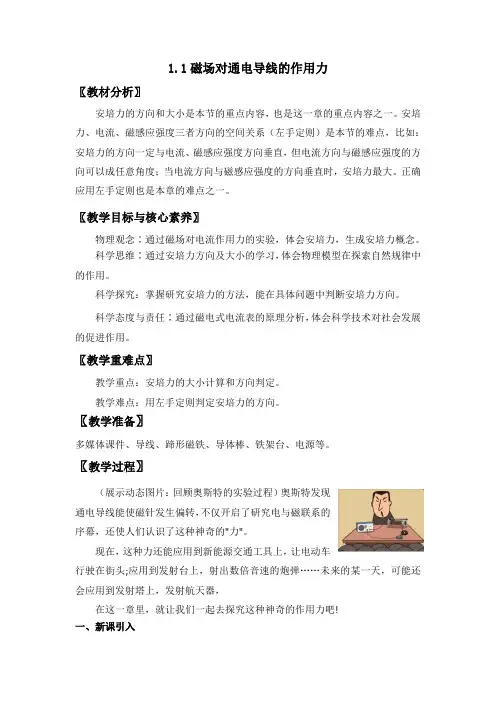

1.1磁场对通电导线的作用力〖教材分析〗安培力的方向和大小是本节的重点内容，也是这一章的重点内容之一。

安培力、电流、磁感应强度三者方向的空间关系（左手定则）是本节的难点，比如：安培力的方向一定与电流、磁感应强度方向垂直，但电流方向与磁感应强度的方向可以成任意角度；当电流方向与磁感应强度的方向垂直时，安培力最大。

正确应用左手定则也是本章的难点之一。

〖教学目标与核心素养〗物理观念∶通过磁场对电流作用力的实验，体会安培力，生成安培力概念。

科学思维∶通过安培力方向及大小的学习，体会物理模型在探索自然规律中的作用。

科学探究：掌握研究安培力的方法，能在具体问题中判断安培力方向。

科学态度与责任∶通过磁电式电流表的原理分析，体会科学技术对社会发展的促进作用。

〖教学重难点〗教学重点：安培力的大小计算和方向判定。

教学难点：用左手定则判定安培力的方向。

〖教学准备〗多媒体课件、导线、蹄形磁铁、导体棒、铁架台、电源等。

〖教学过程〗（展示动态图片：回顾奥斯特的实验过程）奥斯特发现通电导线能使磁针发生偏转，不仅开启了研究电与磁联系的序幕，还使人们认识了这种神奇的"力"。

现在，这种力还能应用到新能源交通工具上，让电动车行驶在街头;应用到发射台上，射出数倍音速的炮弹……未来的某一天，可能还会应用到发射塔上，发射航天器，在这一章里，就让我们一起去探究这种神奇的作用力吧!一、新课引入（展示动态图片：导体棒在磁场中受力）在右图中，当导体棒中有电流流过时，导体棒就会因受力而发生运动。

这个力的方向该如何判断? 它的大小除了与磁感应强度有关外，还与哪些因素有关?二、新课教学在必修课中，我们已经知道了磁场对通电导线有作用力，并从这个现象入手定义了物理量——磁感应强度B ，IL F B 。

安培在研究磁场与电流的相互作用方面作出了杰出的贡献，为了纪念他，人们把通电导线在磁场中受的力称为安培力，把电流的单位定为安培。

安培力：通电导线在磁场中所受的作用力。

第1节磁场对通电导线的作用力学习目标要求核心素养和关键能力1.通过实验探究安培力的方向与电流的方向、磁感应强度的方向之间的关系。

2.掌握安培力的公式F＝IlB sin θ，并会进行有关计算。

3.了解磁电式电流表的构造及其工作原理。

1.科学思维掌握安培力作用下导体运动问题的分析方法，运用矢量合成思维对磁感应强度和安培力进行合成。

2.科学探究通过实验探究得到安培力的方向。

3.关键能力科学探究能力和空间思维能力。

一、安培力的方向1．安培力通电导线在磁场中受的力。

2．影响因素(1)磁场方向。

(2)电流方向。

(3)安培力方向与磁场方向、电流方向的关系：安培力F垂直于导线与磁感应强度决定的平面。

3．左手定则伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内；让磁感线从掌心垂直进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力方向。

【判一判】(1)通电导线在磁场中一定会受到安培力的作用。

(×)(2)判断电流的磁场方向用安培定则(右手螺旋定则)，确定通电导体在磁场中的受力方向用左手定则。

(√)(3)通电导线所受安培力F的方向、磁感应强度B的方向和电流I的方向三者必须保持相互垂直。

(×)二、安培力的大小1．通电导线的方向跟磁场的方向垂直时，安培力最大，F＝IlB。

2．通电导线的方向跟磁场的方向平行时，安培力最小，F＝0。

3．通电导线的方向跟磁场的方向夹角为θ时，把磁感应强度B分解为与导线垂直的分量B⊥和与导线平行的分量B∥，如图所示。

则B⊥＝B sin θ，B∥＝B cos θ。

导线所受的安培力是B⊥产生的，F＝IlB sin__θ。

【判一判】(1)若匀强磁场中磁感应强度为B＝1 T，导线中的电流I＝1 A，导线长度l＝1 m，则安培力F＝1 N。

( ×)(2)若通电导线在某处不受安培力，则该处磁感应强度一定为零。

(×)(3)若通电导线在某处受到的安培力不为零，则此处的磁感应强度一定不为零。

磁场对通电导线的作用力知识元安培力知识讲解1．安培力是磁场对电流的作用力，是一种性质力，其作用点可等效在导体的几何中心．2．安培力的大小（1）计算公式：F=BIL sinθ（2）对公式的理公式F=BIL sinθ可理解为F=B(sinθ)IL，此时B sinθ为B沿垂直I方向上的分量，也可理解为F=BI(L sinθ)，此时L sinθ为L沿垂直B的方向上的投影长度，也叫“有效长度”，公式中的θ是B和I方向间的夹角．注意：①导线是弯曲的，此时公式F=BIL sinθ中的L并不是导线的总长度，而应是弯曲导线的“有效长度”．它等于连接导线两端点直线的长度（如图所示），相应的电流方向沿两端点连线由始端流向末端．②安培力公式一般用于匀强磁场．在非匀强磁场中很短的导体也可使用，此时B的大小和方向与导体所在处的B的大小和方向相同．若在非匀强磁场中，导体较长，可将导体分成若干小段，求出各段受到的磁场力，然后求合力．3．左手定则①用于判断通电直导线在磁场中的的受力方向②用于判断带电粒子在磁场中的的受力方向方法：伸开左手，使拇指跟其余四指垂直，并且都跟手掌在同一个平面内，让磁感线穿入手心，并使四指指向电流的方向，大拇指所指的方向就是通电导线所受安培力的方向（书上定义），我在这里想说一点，是不是左手定则只可以判断受力方向，我的答案是非也，在判断力的方向时，是知二求一（知道电流方向与磁场方向求力的方向），所以也可以知道力与电流求磁场，或是知道力与磁场求电流。

4．安培力的方向在解决有关磁场对电流的作用的问题时，能否正确判断安培力的方向是解决问题的关键，在判定安培力的方向时要注意以下两点：（1）安培力的方向总是既与磁场方向垂直，又与电流方向垂直，也就是说安培力的方向总是垂直于磁场和电流所决定的平面．因此，在判断时首先确定磁场和电流所确定的平面，从而判断出安培力的方向在哪一条直线上，然后再根据左手定则判断出安培力的具体方向．（2）当电流方向跟磁场方向不垂直时，安培力的方向仍垂直电流和磁场所决定的平面，所以仍可用左手定则来判断安培力的方向，只是磁感线不再垂直穿过手心．的方向被唯一确定；但若已知B（或I）、F 注意：若已知B、I方向，则由左手定则得F安的方向，由于B只要穿过手心即可，则I（或B）的方向不唯一、安简单概括磁场对电流的作用应用步骤：1．选择研究对象以及研究过程；2．在某瞬时对物体进行受力分析并应用牛顿第二定律；3．带入安培力公式和电学公式进行公式整理；4．求解，必要时对结果进行验证或讨论。

第一章｜安培力与洛伦兹力第1节磁场对通电导线的作用力核心素养导学物理观念(1)通过实验认识安培力的方向，会计算安培力的大小，了解安培力在生产生活中的应用。

(2)观察磁电式电流表的结构，知道其工作原理。

科学思维(1)会用左手定则判断安培力的方向。

(2)经历一般情况下安培力表达式的得出过程，体会矢量分析的方法。

科学探究经历得出安培力、磁感应强度和电流三者方向关系的过程，体会归纳推理的方法。

科学态度与责任在实验探究的过程中，体会物理知识与科学技术的关系，有较强的学习和研究物理的兴趣，具有实事求是的态度。

一、安培力的方向1．安培力：在磁场中受的力。

2．决定安培力方向的因素(1) 方向；(2) 方向。

3．左手定则：伸开，使拇指与其余四个手指，并且都与手掌在同一个平面内；让磁感线从垂直进入，并使四指指向，这时所指的方向就是通电导线在磁场中所受安培力的方向。

(1)电流方向和磁场方向不一定垂直。

(2)安培力的方向一定和电流方向、磁场方向都垂直。

二、安培力的大小1．当通电导线垂直于磁场B的方向放置：F＝。

2．当通电导线平行于磁场B的方向放置：F＝。

3．如图所示，当通电导线与磁场方向不平行也不垂直时：F＝IlB⊥＝IlB sin θ。

(1)通电导线与磁场方向有夹角时，计算安培力只用垂直分量B⊥。

(2)弯曲的通电导线要应用“有效长度”来计算安培力。

三、磁电式电流表1．结构：磁体、线圈、螺旋弹簧、指针、极靴、铁质圆柱等。

2．物理学原理：通电线圈因受而转动。

1.为什么接通电源之后，会观察到原来静止的导体棒发生摆动？如何改变导体棒摆动的方向？提示：通电导体棒在磁场中受到了安培力的作用；调换磁铁“N、S”极或调换电源“＋、－”极。

2.如图，将通电导线放入匀强磁场中，导线方向和磁场方向不垂直。

判断下列说法的正误。

(1)安培力的方向和磁感线方向一定不垂直。

( )(2)若匀强磁场中磁感应强度为B＝1 T，导线中电流I＝1 A，导线长度l＝1 m，则导线所受安培力F＝1 N。

专题40 磁场的描述 磁场对通电导线的作用力1.知道磁感应强度的概念及定义式，并能理解与应用。

2.会用安培定则判断电流周围的磁场方向.3.会用左手定则分析解决通电导体在磁场中的受力及平衡类问题．一、磁场、磁感应强度 1．磁场(1)基本特性：磁场对处于其中的磁体、电流和运动电荷有磁场力的作用． （2）方向:小磁针的N 极所受磁场力的方向，或自由小磁针静止时北极的指向． 2．磁感应强度（1）物理意义:描述磁场的强弱和方向． (2）大小:ILFB(通电导线垂直于磁场）． （3）方向:小磁针静止时N 极的指向． (4)单位：特斯拉（T ）． 3．匀强磁场（1)定义：磁感应强度的大小处处相等、方向处处相同的磁场称为匀强磁场． (2）特点匀强磁场中的磁感线是疏密程度相同的、方向相同的平行直线． 4．磁通量(1)概念：在磁感应强度为B 的匀强磁场中，与磁场方向垂直的面积S 与B 的乘积． （2)公式:Φ＝BS .深化拓展 （1)公式Φ＝BS 的适用条件：①匀强磁场；②磁感线的方向与平面垂直．即B ⊥S . (2)S 为有效面积．(3）磁通量虽然是标量，却有正、负之分． (4）磁通量与线圈的匝数无关． 二、磁感线、通电导体周围磁场的分布1．磁感线：在磁场中画出一些有方向的曲线,使曲线上各点的切线方向跟这点的磁场方向一致． 2．条形磁铁和蹄形磁铁的磁场磁感线分布（如图所示）3．电流的磁场直线电流的磁场通电螺线管的磁场环形电流的磁场特点无磁极、非匀强，且距导线越远处磁场越弱与条形磁铁的磁场相似，管内为匀强磁场且磁场最强,管外为非匀强磁场环形电流的两侧是N极和S极，且离圆环中心越远,磁场越弱安培定则立体图横截面图4.(1）磁感线上某点的切线方向就是该点的磁场方向．（2)磁感线的疏密定性地表示磁场的强弱，在磁感线较密的地方磁场较强；在磁感线较疏的地方磁场较弱．(3)磁感线是闭合曲线,没有起点和终点．在磁体外部，从N极指向S极；在磁体内部，由S极指向N极．(4）同一磁场的磁感线不中断、不相交、不相切．(5)磁感线是假想的曲线,客观上不存在．三、安培力、安培力的方向匀强磁场中的安培力1．安培力的大小（1）磁场和电流垂直时，F＝BIL.(2）磁场和电流平行时:F＝0.2．安培力的方向(1）用左手定则判定：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内．让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向．（2）安培力的方向特点:F⊥B，F⊥I，即F垂直于B和I决定的平面．考点一安培定则的应用和磁场的叠加1．安培定则的应用在运用安培定则判定直线电流和环形电流的磁场时应分清“因"和“果”。
