城市轨道交通城轨通信系统的组成

城市轨道交通城轨通信系统的组成

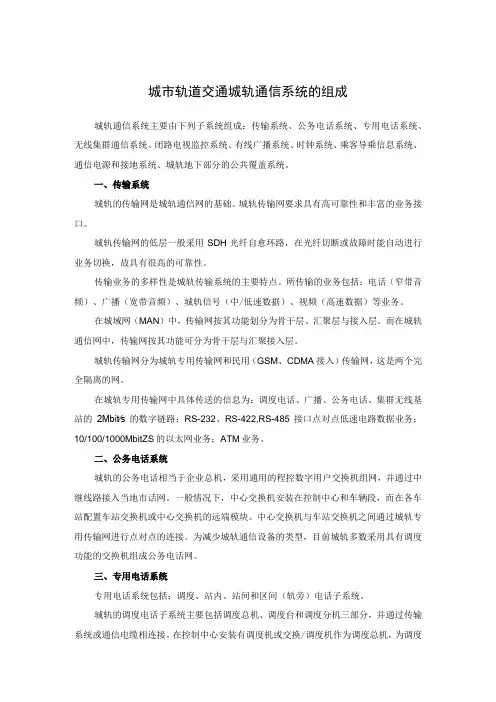

城市轨道交通城轨通信系统的组成城轨通信系统主要由下列子系统组成：传输系统、公务电话系统、专用电话系统、无线集群通信系统、闭路电视监控系统、有线广播系统、时钟系统、乘客导乘信息系统、通信电源和接地系统、城轨地下部分的公共覆盖系统。

一、传输系统城轨的传输网是城轨通信网的基础。

城轨传输网要求具有高可靠性和丰富的业务接口。

城轨传输网的低层一般采用SDH光纤自愈环路，在光纤切断或故障时能自动进行业务切换，故具有很高的可靠性。

传输业务的多样性是城轨传输系统的主要特点。

所传输的业务包括：电话（窄带音频）、广播（宽带音频）、城轨信号（中/低速数据）、视频（高速数据）等业务。

在城域网（MAN）中，传输网按其功能划分为骨干层、汇聚层与接入层。

而在城轨通信网中，传输网按其功能可分为骨干层与汇聚接入层。

城轨传输网分为城轨专用传输网和民用（GSM、CDMA接入）传输网，这是两个完全隔离的网。

在城轨专用传输网中具体传送的信息为：调度电话、广播、公务电话、集群无线基站的2Mbit∕s的数字链路；RS-232、RS-422,RS-485接口点对点低速电路数据业务；10/100/1000MbitZS的以太网业务；ATM业务。

二、公务电话系统城轨的公务电话相当于企业总机，采用通用的程控数字用户交换机组网，并通过中继线路接入当地市话网。

一般情况下，中心交换机安装在控制中心和车辆段，而在各车站配置车站交换机或中心交换机的远端模块。

中心交换机与车站交换机之间通过城轨专用传输网进行点对点的连接。

为减少城轨通信设备的类型，目前城轨多数采用具有调度功能的交换机组成公务电话网。

三、专用电话系统专用电话系统包括：调度、站内、站间和区间（轨旁）电话子系统。

城轨的调度电话子系统主要包括调度总机、调度台和调度分机三部分，并通过传输系统或通信电缆相连接。

在控制中心安装有调度机或交换/调度机作为调度总机，为调度人员提供专用直达通信服务。

一般在城轨中设有行车调度、电力调度、维修调度、环控调度、公安调度的（虚拟）调度专网和调度台（其中行车调度专网设2个调度台）。

轨道交通系统的无线通信技术研究

轨道交通系统的无线通信技术研究

轨道交通系统的无线通信技术研究在当今快节奏的社会中，轨道交通系统已成为人们日常出行的重要方式之一。

从地铁、轻轨到有轨电车，这些高效、便捷的交通方式在改善城市交通拥堵、提高出行效率方面发挥着关键作用。

而在轨道交通系统的背后，无线通信技术则是保障其安全、高效运行的重要支撑。

无线通信技术在轨道交通系统中的应用十分广泛。

首先，列车与控制中心之间需要实时、稳定的通信，以确保列车的运行状态、位置等信息能够准确无误地传递给控制中心，同时控制中心的指令也能及时下达给列车。

其次，乘客在列车内也希望能够享受到稳定的网络服务，如上网、通话等。

再者，轨道交通系统中的各种设备，如信号设备、监控设备等，也需要通过无线通信技术进行数据传输和协同工作。

在众多无线通信技术中，GSMR（铁路全球移动通信系统）是一种专门为铁路通信设计的技术。

它具有良好的可靠性和稳定性，能够满足列车控制和调度等关键业务的需求。

GSMR 采用专用频段，减少了外界干扰，确保通信的安全性和保密性。

通过 GSMR，列车司机可以与调度员进行清晰、流畅的语音通信，及时获取行车指令和路况信息。

同时，列车的运行数据，如速度、位置等也可以通过 GSMR 实时传输到控制中心，为调度决策提供依据。

LTE（长期演进技术）在轨道交通系统中的应用也逐渐增多。

LTE具有更高的数据传输速率和更低的延迟，能够为乘客提供更好的网络体验。

例如，在地铁车厢内，乘客可以通过LTE 网络流畅地观看视频、浏览网页。

此外，LTE 还可以用于列车的视频监控系统，实现高清视频的实时传输，提高安全监控的效果。

除了 GSMR 和 LTE，WiFi 技术在轨道交通系统中也扮演着重要角色。

在车站、候车区域等场所，WiFi 为乘客提供了免费的网络接入服务，方便乘客查询列车时刻表、路线信息等。

同时，一些轨道交通系统还利用 WiFi 实现列车与站台之间的数据传输，如列车的故障信息、维护数据等。

然而，轨道交通系统中的无线通信技术也面临着一些挑战。

城市轨道交通通信与信号系统

城市轨道交通通信与信号系统

3
总结
总结
1
城市轨道交通通信与信号系统是城 市轨道交通的重要组成部分，它保 障了列车的安全、高效和有序运行
通信系统采用了多种通信技术，实现 了列车与车站之间、车站与控制中心 之间、列车与列车之间的实时通信； 信号系统采用了多种信号技术，实现 了对列车的速度控制、距离控制、方
向控制等功能
2
3
未来，随着技术的不断进步和应用 需求的不断变化，城市轨道交通通 信与信号系统将会不断进行升级和
通信系统
卫星通信
卫星通信是城市轨道交通通信系 统中较为高端的方式之一。它通 过卫星进行信息的传输，具有覆 盖范围广、通信距离远、可靠性 高等优点。在城市轨道交通中， 卫星通信主要应用于控制中心和 列车之间的通信，以及控制中心 和车站之间的通信
2
信号系统Βιβλιοθήκη 信号系统01城市轨道交通信号 系统是保障列车安 全、高效运行的关
心之间、列车与列车之间的实时通
信
通信系统
无线通信
无线通信是城市轨道交通通信系统中最常用的方式之一 。它通过无线电波进行信息的传输，包括语音、数据、 图像等信息。在城市轨道交通中，无线通信主要应用于 列车和车站之间的通信，以及车站和控制中心之间的通 信
通信系统
有线通信
有线通信是城市轨道交通通信系统的另一种 常用方式。它通过有线网络进行信息的传输 ，具有较高的稳定性和可靠性。有线通信主 要应用于列车和控制中心之间的通信，以及 车站和车站之间的通信
完善
-
Simple & Creative
感谢观看 不 忘 初 心 砥 砺 前 行 THANKS
商业计划书模板
工作总结|工作汇报|工作计 划
城市轨道交通通信与信号系 统

城市轨道交通无线通信系统

城市轨道交通无线通信系统

无线通信是一种利用无线电波在空中传播信息的通信方式。无线电波通过 发射天线向外辐射出去，天线就是波源。无线电波中的电磁场随着时间的 变化而变化，从而把辐射的能量传播至远方。 （1） 传播方式。无线电波常见的传播方式有以下几种： ① 波导方式。当电磁波的频率在30 kHz以下（波长在10 km以上）时，大 地犹如一个导体，电磁波不能进入电离层，因此，电磁波被限制在电离层 的下层与地球表面之间的空间内传输，称为波导方式。 ② 地波方式。沿地球表面传播的无线电波称为地波（或地表波）。这种传 播方式比较稳定，受天气影响小。 ③ 天波方式。射向天空经电离层折射后又折返回地面（还可经地面再反射 回天空）的无线电波称为天波。天波可以传播到几千千米之外的地面，也 可以在地球表面和电离层之间多次反射，实现多跳传播。
城市轨道交通无线通信系统由专用无线、消防无线和公安无线3部分组成。专 用无线是高速行驶的城市轨道交通列车与行车调度系统之间唯一的通信方式， 承担着保障城市轨道交通列车正常运行、城市轨道交通系统安全运营及乘客生 命的重要责任。消防无线是消防队在火场救火抢险的主要通信手段，城市轨道 交通内部消防无线信号的覆盖充分满足了消防队在城市轨道交通中救火抢险的 需要。公安无线为公安部门在城市轨道交通中的值勤、巡逻及突发事件的处理 提供了通信保障。 最简单的无线通信系统由一个发射机和一个接收机配以麦克风、扬声器和天线 组成。语音通过麦克风转换成电信号，发射机和天线将话音信号转换成相应的 高频电磁波，并发射出去；接收端通过天线、接收机和扬声器完成发送端的反 向变换，如图4-3所示。
④ 空间波方式。空间波主要指直射波和反射波。在空间中按直线传播的无线电波， 称为直射波。当无线电波在传播过程中遇到两种不同介质的光滑界面时，其还会 像光一样发生镜面反射，称为反射波。 ⑤ 绕射方式。由于地球表面是个弯曲的球面，因此无线电波的传播距离受到地球 曲率的限制，但无线电波也能同光的绕射传播现象一样，形成视距以外的传播。 ⑥ 对流层散射方式。地球大气层中的对流层，其物理特性的不规则性或不连续性 会对无线电波起到散射作用。利用对流层散射作用进行无线电波的传播，称为对 流层散射方式。 （2） 电磁波的波长。对于在空间中传播的电磁波，距离最近的电场（磁场）强 度方向相同，其量值最大为两点之间的距离，即电磁波的波长λ，如图4-2所示。

浅谈城市轨道交通中无线通信系统的应用(定稿版))

浅谈城市轨道交通中无线通信系统的应用(定稿版))

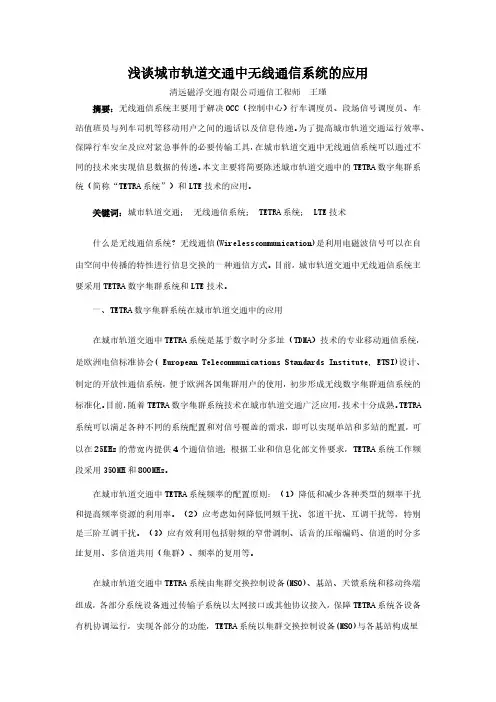

浅谈城市轨道交通中无线通信系统的应用清远磁浮交通有限公司通信工程师王瑾摘要：无线通信系统主要用于解决OCC（控制中心）行车调度员、段场信号调度员、车站值班员与列车司机等移动用户之间的通话以及信息传递。

为了提高城市轨道交通运行效率、保障行车安全及应对紧急事件的必要传输工具，在城市轨道交通中无线通信系统可以通过不同的技术来实现信息数据的传递。

本文主要将简要陈述城市轨道交通中的TETRA数字集群系统（简称“TETRA系统”）和LTE技术的应用。

关键词：城市轨道交通；无线通信系统； TETRA系统； LTE技术什么是无线通信系统？无线通信(Wireless c ommunication)是利用电磁波信号可以在自由空间中传播的特性进行信息交换的一种通信方式。

目前，城市轨道交通中无线通信系统主要采用TETRA数字集群系统和LTE技术。

一、TETRA数字集群系统在城市轨道交通中的应用在城市轨道交通中TETRA系统是基于数字时分多址（TDMA）技术的专业移动通信系统，是欧洲电信标准协会( European Telecommunications Standards Institute, ETSI)设计、制定的开放性通信系统，便于欧洲各国集群用户的使用，初步形成无线数字集群通信系统的标准化。

目前，随着TETRA数字集群系统技术在城市轨道交通广泛应用，技术十分成熟。

TETRA 系统可以满足各种不同的系统配置和对信号覆盖的需求，即可以实现单站和多站的配置，可以在25KHz的带宽内提供4个通信信道；根据工业和信息化部文件要求，TETRA系统工作频段采用350MH和800MHz。

在城市轨道交通中TETRA系统频率的配置原则：（1）降低和减少各种类型的频率干扰和提高频率资源的利用率。

（2）应考虑如何降低同频干扰、邻道干扰、互调干扰等，特别是三阶互调干扰。

（3）应有效利用包括射频的窄带调制、话音的压缩编码、信道的时分多址复用、多信道共用（集群）、频率的复用等。

城轨通信系统—无线集群调度系统

城轨通信系统—无线集群调度系统
多区多层次多中心网络
4.集群通信系统的基本网络结构
(4)带状网、面状网 根据服务对象、地形的分布及干扰等因素，可 以将小区制移动通信网划分为：带状服务区、面状服务区。 ①带状服务区 指用户的分布呈带状，如铁路，轨道交通，公路、狭长城市、河流 等，其频率配置方式为每个基地台覆盖范围设置一个频点，可进行 A、B两点的复用方式。
单区、多点、单中心网络
4.集群通信系统的基本网络结构
(3) 多区、多中心、多层次网络 ，由多个控制中心和多基站组成而 形成整个服务区。控制中心主要处理所管辖区内基站和越区至本基 站内移动用户的业务用户的业务。
多区多中心网络
将越区用户识别码的登记，控制频道分配、有线或无线用户 寻找越区用户的业务交由区域控制中心处理就形成了二级管 理区域网。
双向异频(双频)双工方式
2.集群通信系统的工作方式
传统的专用业务移动通信系统使用的频率是固定的，一旦用户 选择了某信道，那么它的通话就只能在这一信道上进行，直到通话 结束；如果这一信道已被其他用户占用，则它就不能选择其他空闲 信道，从而出现拥堵。
集群调度通信系统的主要业务是调度台的收发信机与一群移动 台之间建立一条单工或半双工的无线通信线路，或移动台用户（车 载台或手持台）之间建立 一条单工或半双工的无线通信线路。在一 个多信道调度无线系统中，“集群”是指向正在申请服务的用户自 动分配信道。
带状服务区及频率配置方式
②面状服务区 指用户分不成一个宽广的平面，又称蜂窝网。频率配置基本原则为 每个基地台覆盖范围设置的频点与相邻基地台设置频点不能相同， 以免造成干扰。
面状服务区
5. 无线集群调度系统在城市轨道交通中的应用
城市轨道交通中无线集群调度通信系统1. 移动通信的工作方式

城市轨道交通列车无线通信系统

城市轨道交通列车无线通信系统

目录摘要 (5)第1章绪论 (6)1.1选题的背景和意义 (6)1.2本文的主要内容 (6)第2章DCS数据传输系统 (7)2.1数据传输系统的组成 (7)2.1.1有线网络 (7)2.1.2无线网络 (7)2.1.3网管系统 (7)第3章数据传输系统的功能 (9)3.1DCS有线网络功能 (9)3.2DCS无线网络功能 (9)3.3安全性 (10)第4章数据传输系统原理 (12)4.1 DCS有线系统原理 (12)4.2DCS无线网络系统原理 (13)4.3DCS无线系统冗余结构 (15)第5章列车无线系统的应用 (20)5.1列车自动控制系统（ATC） (20)5.1.1列车自动驾驶系统（ATO） (20)5.1.2列车自动防护系统（ATP） (20)5.1.3列车自动监督系统（ATS） (21)结论 (22)致谢 (23)参考文献 (24)摘要随着科学技术的发展和社会文明的进步，城市轨道交通已经逐渐在各个城市中兴起，并逐渐普及。

从刚开始的采用国外的信号系统设备系统CTC（西门子），到如今的采用国产化设备信号系统CBTC（卡斯柯），代表着我国的城市轨道交通技术迎来了飞速发展、CBTC系统是列车基于无线通信下的列车自动控制系统，该系统不同与之前的轨道电路列车控制系统，CBTC系统的无线通信利用车地之间的通信，来确定列车的位置，并提供给列车推荐速度、进路信息、发车时间等。

其安全、高效、便捷的优点已经远远超过轨道电路。

CBTC系统对改善行车安全，提高运营效率、减少故障发生等发面有了重大的提升。

关键词：无线通信自动控制行车安全第1章绪论1.1选题的背景和意义伴随着科学技术的发展，列车运行自动化程度不断提高，列车自动控制已经成为未来轨道交通进步的趋势，其中列车自动控制又离不开列车无线通信系统，列车与轨旁设备的通信、列车与ATS的通信、轨旁与ATS的通信等，通过各个设备间不间断的保持通信来保证列车的安全运行。

城市轨道交通通信信号系统—通信系统

城市轨道交通通信信号系统—通信系统

6.4.4 时钟系统
时钟系统是通信系统的基本组成 部分，用其他各系统提 供统一的定时同步信号，使整个城市 轨道交通系统执行统一的定时标准， 确保通信系统及其他重要控制系统协 调一致。
• 除了传统的语音通信需求外，还可以利用无线系线统提供的 无线数据传输通道，在地面系统与车载系统之间提供数据传 输通道。
6.4.3 广播系统
• 广播系统简称PA，是城市轨道交通运营行车组线识的必要手段，是实现集中管理的重要组 成部分，广播系统应保证控制中心调度员和车站值班员向乘客通告列车运行，以及安全、 向导等服务信息，向工作人员发布作业命令和通知。
6.4.3 广播系统
• 主要作用： • ① 正常情况下调度中心和车站对乘客广播，通知列车到站、离站、线路换乘、时间表变更、
列车误点、安全状况，播放音乐改善候车环境； • ②在突发紧急情况时进行防灾等安全导向信息广播，组织指挥事故抢险，提高应急响应能力。 • ③ 对运营人员广播，发布有关通知信息，协同配合工作。
6.4.1 通信传输系统
通信传输系统是连接行车调度指挥 中心与车站、车站与车站之间信息传输 的主要手段是组建轨道交通通信网的基 础和骨干。同时，通信传输系统也是为 通信系统各子系统及列车自动控制系统 、电力监控系统、自动售检票系统、综 合监控系统等提供语音、文字、数据和 图像信息的传输通道。
6.4.2 无线调度通信系统
6.4.3 广播系统
广播系统由控制中心（OCC） 广播、车站广播、车辆段广播三个 相互独立又相互联系的子系统构成， 包括控制中心设备、车站设备、车 辆段设备。
6.4.3 广播系统
1.车站（车辆段）播音 车站（车辆段）广播控制台配有播音区 域选择键盘和送话器，可以向特定播音区广 播；每个播音区域内的扬声器，其中一个扩 大器故障时，仍能不间断地播音；注意：车 站广播控制台对本站的播音具有优先权，可 以中断控制中心的广播。

城市轨道交通通信系统介绍

城市轨道交通通信系统介绍
城市轨道交通通信系统
a
1
轨道交通通信系统介绍 一、轨道交通通信系统概述 二、轨道交通通信系统构成 三、各子系统介绍 四、通信系统工程施工
a
2
➢ 一、轨道交通通信系统概述
为了保证城市轨道交通系统能可靠、安全、高 效运营，并有效地传输地铁运营、维护、管理相 关的语音、数据、图像等各种信息，就必须建立 可靠的、易扩充的、独立的通信网。
a
24
四、通信系统工程施工 1、通信系统设备安装应具备条件 ➢ 进行了施工图交底 ➢ 机房已装修完毕，其施工用电、防尘、湿度、预
留孔洞等满足设备安装需要。 ➢ 设备、材料已经到货，并经测试检验合格。 ➢ 施工用机具、仪表已备齐。 ➢ 具有完备的组织机构 ➢ 制定详细的实施计划和安全质量保证体系
a
25
a
17
➢ （3）、集群无线系统组成
➢ 集群控制器
➢ 无线交换机
➢ 调度台
➢ 基站收发信机
➢ 天馈线系统
➢ 机车电台
➢ 漏泄电缆
➢ 维护终端
a
18
➢ 5、广播系统
➢ （1）、功能：对乘客广播（到发站信息、意外 情况疏导）
➢ 对工作人员广播（通知信息）
➢ （2）、结构：广播系统采用二级广播控制方式 （控制中心、车站）
容量/线路利用率 话音质量/干扰
a
5
（ 3）、分类 按传输媒介分：
光纤数字通信系统 微波数字通信系统 卫星数字通信系统
a
6
按采用技术分 PDH（异步数字通信系统） SDH（同步数字通信系统） OTN（开放的传输网络） ATM（异步传输模式）
a
7
（4）、传输系统构成 硬件：终端设备
中继设备 光缆 网管及维护终端 软件：系统软件、管理维护软件

城市轨道交通无线通信系统的维护及故障处理

城市轨道交通无线通信系统的维护及故障处理

2 城市轨道交通无线通信系统的故障处理
1. 调度台常见故障处理
当调度台出现故障时，首先应判断是软件问题造成的还是硬件问题造成的。如果是软 件问题造成的，可通过重启调度台软件或调度台系统来解决。如果是硬件问题造成的， 可通过紧固连接线、更换连接线或更换相应的故障板件（如调度台主机、调度服务器、 接口板等）来解决。 判断和处理故障时要有依据，严禁盲目重启和复位设备或程序，导致故障扩大。如果 行车调度台出现故障，并经初步判断，认定其无法立即恢复时，应采用“先通后复” 的原则，即在其他调度台上启用行车调度的角色，以确保行调对列车的调度指挥。
谢谢观看
2 城市轨道交通无线通信系统的故障处理
1. 调度台常见故障处理
（2） 调度台死机。 ① 故障现象。调度台屏幕显示正常，鼠标能动，但任何操作均无效；或 者鼠标不能动，按Ctrl+Alt+Delete组合键也不起作用。 ② 处理方法。当调度台死机时，唯一的解决办法就是“冷关机”——直 接按压主机的电源开关键，将整台计算机关闭，然后重启。启动完毕后 重新登录调度台应用程序。 （3） 调度台与中心交换设备链路故障或服务器故障。 ① 故障现象。调度台出现连接链路通信告警。 ② 处理方法。检查网络及服务器状况，如果是链路故障，则更换新的链 路；如果是服务器故障，则重启服务器，如果重启还不能恢复，则必须 更换服务器的故障件（更换服务器的操作不要求初级人员掌握）。
城市轨道交通无线通信系统的维护
城市轨道交通无线通信系统的故障处理
1 城市轨道交通无线通信系统的维护
城市轨道交通无线通信系统设备维护的基本要求如表4-3所示。
1 城市轨道交通无线通信系统的维护
1 城市轨道交通无线通信系统的维护
2 城市轨道交通无线通信系统的故障处理

城市轨道交通无线通信原理

城市轨道交通无线通信原理

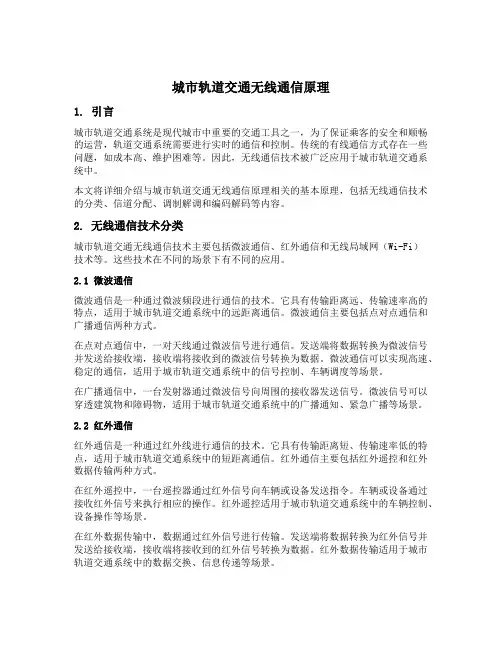

城市轨道交通无线通信原理1. 引言城市轨道交通系统是现代城市中重要的交通工具之一，为了保证乘客的安全和顺畅的运营，轨道交通系统需要进行实时的通信和控制。

传统的有线通信方式存在一些问题，如成本高、维护困难等。

因此，无线通信技术被广泛应用于城市轨道交通系统中。

本文将详细介绍与城市轨道交通无线通信原理相关的基本原理，包括无线通信技术的分类、信道分配、调制解调和编码解码等内容。

2. 无线通信技术分类城市轨道交通无线通信技术主要包括微波通信、红外通信和无线局域网（Wi-Fi）技术等。

这些技术在不同的场景下有不同的应用。

2.1 微波通信微波通信是一种通过微波频段进行通信的技术。

它具有传输距离远、传输速率高的特点，适用于城市轨道交通系统中的远距离通信。

微波通信主要包括点对点通信和广播通信两种方式。

在点对点通信中，一对天线通过微波信号进行通信。

发送端将数据转换为微波信号并发送给接收端，接收端将接收到的微波信号转换为数据。

微波通信可以实现高速、稳定的通信，适用于城市轨道交通系统中的信号控制、车辆调度等场景。

在广播通信中，一台发射器通过微波信号向周围的接收器发送信号。

微波信号可以穿透建筑物和障碍物，适用于城市轨道交通系统中的广播通知、紧急广播等场景。

2.2 红外通信红外通信是一种通过红外线进行通信的技术。

它具有传输距离短、传输速率低的特点，适用于城市轨道交通系统中的短距离通信。

红外通信主要包括红外遥控和红外数据传输两种方式。

在红外遥控中，一台遥控器通过红外信号向车辆或设备发送指令。

车辆或设备通过接收红外信号来执行相应的操作。

红外遥控适用于城市轨道交通系统中的车辆控制、设备操作等场景。

在红外数据传输中，数据通过红外信号进行传输。

发送端将数据转换为红外信号并发送给接收端，接收端将接收到的红外信号转换为数据。

红外数据传输适用于城市轨道交通系统中的数据交换、信息传递等场景。

2.3 无线局域网（Wi-Fi）技术无线局域网技术是一种通过无线信号进行通信的技术。
