任务配气相位认知与检查1 配气相位配气相位为用曲轴转角表示的发动机进、排气门实际关闭时刻和开启持续时间。
通常用相对于上、下止点曲轴位置的曲轴转角的环形图来表示，此图即为配气相位图，如图5-27所示。
理论上，四冲程发动机的进气门应在曲轴处于上止点位置时开启，到下止点位置时关闭，排气门应在曲轴处于下止点位置时开启，到上止点位置时关闭。

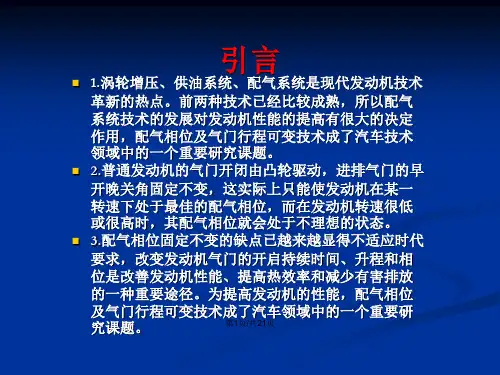

但由于现代发动机转速很高，一个行程经历的时间很短〔如上海桑塔纳的四冲程的发动机，在最大功率时的发动机转速达5600r/min，那么一个行程的时间只有〕。
这样短时间的进气和排气过程将使发动机充气缺乏或者排气不彻底，使发动机功率下降。
为保证发动机气缸的进气充分和排气彻底，要求气门有尽可能大的通过能力，故气门的实际开启时间、关闭时间不是恰好在曲轴位于上、下止点，而是适当的提前或延迟。
图5-27 配气相位图2 进气门与排气门的配气相位发动机实际工作过程中，在活塞上行到排气行程上止点之前，进气门便开始开启，从进气门开始开启到活塞移动到排气行程上止点所对应的曲轴转角，称为进气提前角。
进气门提前开启的目的是保证进气行程开始时气门开度能足够大，减小进气阻力，新鲜混合气能够顺利充分的进入气缸。
发动机在实际工作时，活塞在进气行程下止点过后又上行一段，进气门才关闭。
从活塞位于进气行程下止点到进气门完全关闭所对应的曲轴转角，称为进气迟后角。
进气门延迟关闭的目的是，当活塞到达气缸上止点时，能利用气流的惯性和压力差继续进气，使进气充分。
发动机在实际工作时，活塞到达做功行程下止点之前，排气门便开始开启。
从排气门开始开启到活塞移动到做功行程下止点所对应的曲轴转角，称为排气提前角。
当做功行程活塞接近下止点时，排气门提前开启，利用气缸内的较高气压使大局部废气迅速排出，减少排气阻力，降低排气过程中的功率消耗。
高温废气的迅速排出，还可以防止发动机过热。
发动机运转时，活塞在排气行程上止点过后又下行一段，排气门才关闭。
