配气相位的解析配气相位对发动机使用性能影响较大,首先什么叫发动机气相位相位1）定义：配气相位是用曲轴转角表示的进、排气门的开启时刻和开启延续时间，通常用环形图表示-配气相位图。
（2）理论上的配气相位分析理论上讲进、压、功、排各占180°，也就是说进、排气门都是在上、下止点开闭，延续时间都是曲轴转角180°。
但实际表明，简单配气相位对实际工作是很不适应的，它不能满足发动机对进、排气门的要求。
原因：① 气门的开、闭有个过程开启总是由小→大关闭总是由大→小② 气体惯性的影响随着活塞的运动同样造成进气不足、排气不净③ 发动机速度的要求实际发动机曲轴转速很高，活塞每一行程历时都很短，当转速为5600r/min时一个行程只有60/（5600×2）=0.0054s，就是转速为1500r/min，一个行程也只有0.02s，这样短的进气或排气过程，使发动机进气不足，排气不净。
可见，理论上的配气相位不能满足发动机进饱排净的要求，那么，实际的配气相位又是怎样满足这个要求的呢？下面我们就进行分析。
（3）实际的配气相位分析为了使进气充足，排气干净，除了从结构上进行改进外（如增大进、排气管道），还可以从配气相位上想点办法，气门能否早开晚闭，延长进、排气时间呢？① 气门早开晚闭的可能从示功图中可以看出，活塞到达进气下止点时，由于进气吸力的存在，气缸内气体压力仍然低于大气压，在大气压的作用下仍能进气；另外，此时进气流还有较大的惯性。
由此可见，进气门晚关可以增加进气量。
进气门早开，可使进气一开始就有一个较大的通道面积，可增加进气量。
在作功行程快要结束时，排气门打开，可以利用作功的余压使废气高速冲出气缸，排气量约占50%。
排气门早开，势必造成功率损失，但因气压低，损失并不大，而早开可以减少排气所消耗的功，又有利于废气的排出，所以总功率仍是提高的。
进气门早开：增大了进气行程开始时气门的开启高度，减小进气阻力，增加进气量。
16V柴油机增压排气系统的布置方式及优化随着国民经济高速发展，对于柴油机的功率要求也越来越高。
大功率柴油机主要指1000KW以上的柴油机，其用途很广，包括舰船、发电、机车等。
为满足市场要求，济柴新开发了H16V190Zl柴油机，其功率为2400KW，H16V190Zl柴油机在12V基础上增缸而成，渗透了当前国际先进水平的新技术、新工艺，在船舶、钻机、发电、铁路等方面有广阔的应用前景。
对于大功率柴油机，其增压系统的选择是其核心任务之一。
一、增压排气系统方案确定由boost计算结果看出，MPC系统在高负荷情况下，油耗高于顶呀系统和MSEM系统而低于脉冲系统，而在低负荷情况下，油耗与其他三种增压系统相差不大，甚至高于定压系统，这与低工况MPC系统比定压系统号的理论分析相违背，这主要是由于在计算过程中，MPC系统和定压系统采取了相同的增压压比。
实际上，在低转速低负荷的情况下，由于能够较好的利用脉冲能量，MPC系统所能够实现的增压压力要高于定压系统。
这已经得到了国内外许多增压柴油机厂家的试验验证。
由于恒压增压系统作为发电机组时，存在突出加载特性差的缺点，作为船舶主机时，存在低速运转时燃烧过量空气不足，烟气较浓，尤其在加速过程中，冒烟更缺点。
脉冲系统在高增压时流动阻力损失较大，而且结构复杂。
而MPC系统具有结构简单，加工方便，易于实现系统化的特点，涡轮前压力波动小，近于恒压系统，因此涡轮效率较高，也不需要如用脉冲系统是须有叶片防震措施，在全负荷和加速运行时兼具恒压系统和脉冲系统的特点，由于其总管直径比恒压系统的小，及各缸排气支管顺着总管气流方向进入，使部分脉冲能量已速度能形式进入总管及涡轮，排气能量传递效率较高，在约60%符合以下的低工况性能近于脉冲系统，此外，还具有瞬态响应快的特点。
因此，根据H16V190ZL 型柴油机的用途，作为发电机组选用较大总管内径的MPC系统，作为传播主机时采用较小管径的MPC系统，这样能够较好的发挥其特点，也可实现两者的折中，即即用做发电机组也用作船舶主机时兼顾两者使用性能达到一个良好的折中。
发动机配气机构中气门的衍变、气门间隙、配气相位下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, suchas educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!发动机配气机构中气门的衍变、气门间隙、配气相位引言在内燃机领域，发动机的配气机构是至关重要的一部分，它直接影响到发动机的性能、效率以及可靠性。
配气相位的内容包括配气相位是指内燃机在工作过程中，气门的开启和关闭时机相对于活塞运动的位置。
配气相位的正确调整对于发动机的性能和效率具有重要影响。
一、配气相位的作用1. 燃烧效率：通过调整进气门和排气门的开启时机，可以使气缸内的燃烧混合物得到更好的充气和排气效果，提高燃烧效率，提高发动机的动力输出。
2. 动力性能：合理的配气相位可以改变气门开启和关闭的时机，以适应不同负荷和运行条件下的发动机工作要求，提高发动机的动力性能。
3. 排放性能：通过调整进气门和排气门的开启时机，可以使废气排放更加充分，减少有害气体的产生，提高发动机的排放性能。
二、配气相位的调整方法1. 调整进气相位：进气相位的调整可以通过改变进气门的开启和关闭时机来实现。
一般情况下，进气门的提前开启可以提高燃烧效率和动力性能，但过早的进气门关闭会导致进气过多，影响燃烧效果；进气门的延迟关闭可以增加进气量，提高动力输出，但过晚的进气门关闭会导致排气不畅，影响排放性能。
2. 调整排气相位：排气相位的调整可以通过改变排气门的开启和关闭时机来实现。
一般情况下，提前关闭排气门可以增加压缩比，提高燃烧效率和动力性能，但过早的排气门关闭会导致废气残留，影响排放性能；延迟关闭排气门可以减少排气阻力，提高排气效果，但过晚的排气门关闭会影响进气效果，降低动力输出。
3. 调整气门重叠角：气门重叠角是指进气门和排气门同时开启的角度范围。
适当增加气门重叠角可以提高燃烧效率和动力性能，但过大的重叠角会导致进气和排气的混合，影响燃烧效果和排放性能。
三、配气相位的优化1. 发动机技术的发展使得配气相位的调整更加灵活和精确，可以根据发动机工作要求和运行条件进行自动调整。
2. 通过计算机控制系统，可以实现气门的电子控制，使得配气相位的调整更加精确和实时。
3. 配气相位的优化可以通过模拟计算和实验测试相结合的方法进行。
模拟计算可以通过计算机模型模拟发动机工作过程，优化配气相位参数；实验测试可以通过发动机台架试验和实车测试来验证和优化配气相位参数。
摩托车发动机配气正时（相位）图的奥秘！维修基础知识入门作者：松生空谷今天来详细解读一下下面这张图片(旋转方向为逆时针方向)根据四中程发动机的工作原理，发动机完成一个工作循环，由四个工作冲程组成，分别是进气冲程，压缩冲程，做功冲程，排气冲程。
在进气冲程时，活塞由上止点往下止点运行。
图中从进气门开到进气门关的深色环带表示进气门的开启时间。
可以看出来，进气门在上止点前的某个角度，就己经开始打开，而活塞还未到达上止点，所以叫进气提前角。
进气门的关闭时刻在下止点后某个角度关闭，而活塞已越过下止点转而上行，也就是说进气门是在活塞上行压缩的途中才关闭，所以叫进气延迟角。
压缩冲程时，活塞由下止点往上止点运行。
进气门关闭后，活塞开始对混合气进行压缩。
做功冲程时，混合气燃烧推动活塞由上止点往下止点运行做功，由图中浅色环带(排气环带)可以看出，活塞还未到达下止点前，排气门就开始提前打开，这就是排气提前角。
排气冲程时，活塞由下止点往上止点运行排出废气。
由图中排气环带可以看出，排气门关闭的时刻在活塞越过上止点后某个角度才关闭，这就是排气延迟角。
细心的兄弟就会发現，在排气上止点时，由于进气门提前开启和排气门的延迟关闭，此时进排气门处于同时开启状态，从进气门开启到排气门延迟关闭的角度就叫气门重叠角。
实际上，图中两条环带表示的是配气相位。
这里需要区分一下配气正时和配气相位的区别：配气正时是气门开启和关闭的时刻；配气相位是指从气门开启到气门关闭的时间段。
通过以上的解读，相信大家对配气正时图有了一个初步的认识。
图片是需要结合发动机的运行工况来理解的。
充分认识提前角，延迟角，重叠角的设计原理以及对发动机的影响，对维修的帮助是很大的。
正确认识正时图，对深入了解发动机的工作原理非常重要。
好消息：如果需要询问摩托车技术问题，请文末留言或者私信！先输入#问答#标签，然后写下您的问题，最好有图片，摩托中国技术团队将筛选问题后集中回答您的困惑。

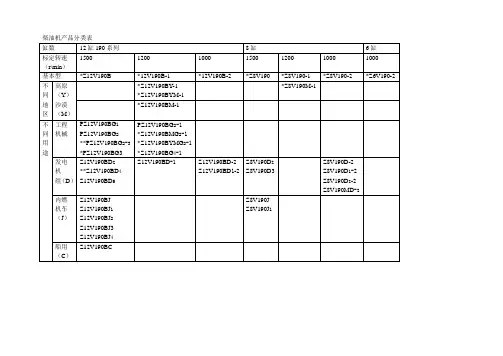

柴油机产品分类表注：1.190系列柴油机型号编制规则P Z 12 V 190 B YM G2—1P-配套机（无标记-单机）。
YM：适用环境代号：1.无标记—平原地区 2.Y—高原地区 3.M—沙漠地区Z ：增压G2：用途代号：1.无标记—基本型2.G—工程机械3.D—发电机组4.J—内燃机车12：缸数 5.C—船用V：汽缸排列型式—1：标定转速代号：1.无标记—1500r/min 2.-1—1200 r/min190：缸径 3. –2—1000r/min 4.-3—1300r/minB：柴油机基本型变型代号（按A、B、C……标记）2，表内凡型号前带有“**”标记者，均有相应的配套机组。
如：Z12V190B型单机，其相应配套机组为Z12V190B 带有“**”标记的**PZ12V190BG2-3型柴油机标定转速为1300r/min；柴油机配套机组系指45电动钻机的发电机组动力。
柴油机主要性能和技术数据注：①功率标定的标准环境状况为：大气压力100Kpa，相对湿度30%，环境温度25℃，中冷器进水温度25℃，若不符合上述规定，柴油机功率应按GB1105.1-87予以换算修正。
标定功率是在标准环境状况下，柴油机在标定转速下的有效功率。
12h功率：是指柴油机允许连续运转12h的标定功率。
持续功率：是指柴油机允许长期连续运转的标定功率。
主要附件技术规格㈢柴油滤清器型式双体、毡筒、丝绢滤芯㈧机油滤清器型式纸制滤芯旁通阀开启压力196 kPa㈩预供机油泵1.手摇式预供机油泵型式单向活门式通过能力≥12L（每分钟扳动60次）（十一）水泵（十二）机油冷却器型式水冷管片式（十三）空气中冷器1.管片式中冷器型式扁铜管管片式2.水滴型中冷器型式水滴型管片式（十四）冷却风扇1.翼形冷却风扇型式轴流式风扇直径1305mm 2.平板式冷却风扇型式轴流式风扇直径1100mm（十五）散热器型式扁铜管管片式（十六）启动马达1.2.（十八）油压低自动停车装置停车动作始点压力245~294 k Pa柴油机主要数据：（一）主要调整数据4.喷油器供油压力喷油器供油压力19.6±0.49MPa（五）主要零件配合尺寸使用柴油机的注意事项使用柴油机时，操作者应严格遵守以下注意事项：⑴认真阅读柴油机使用说明书，熟练掌握柴油机的结构特点及使用操作方法⑵按照说明书中规定的牌号选用燃油和机油。
