SolidWorksCAD三维建模练习题图

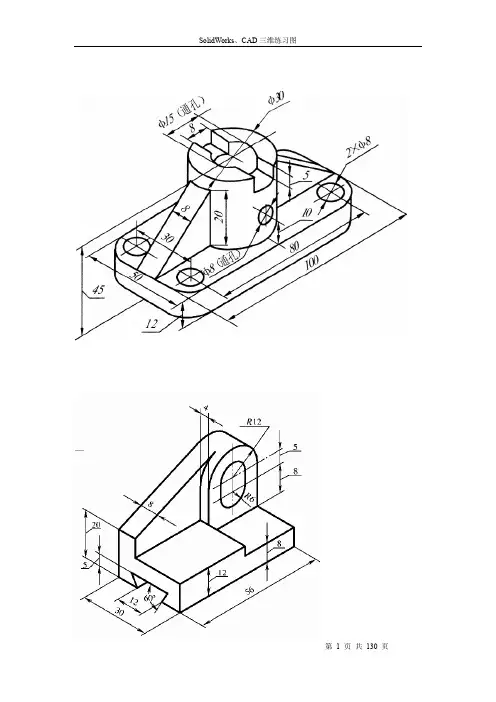

CAD三维绘图练习题一、基本操作类1. 打开CAD软件，新建一个三维绘图文件。

2. 设置三维视图，包括俯视图、正视图、左视图。

3. 学会使用基本绘图工具，如直线、圆、矩形等。

4. 学会使用基本编辑工具，如移动、旋转、复制、镜像等。

5. 练习绘制简单的三维模型，如长方体、球体、圆柱体等。

二、实体建模类1. 绘制一个茶壶的三维模型。

2. 绘制一个手机的三维模型。

3. 绘制一个电脑桌的三维模型。

4. 绘制一个汽车的三维模型。

5. 绘制一个建筑物的三维模型。

三、曲面建模类1. 绘制一个苹果的曲面模型。

2. 绘制一个可乐瓶的曲面模型。

3. 绘制一个球体的曲面模型。

4. 绘制一个花瓣的曲面模型。

5. 绘制一个水龙头的曲面模型。

四、装配体建模类1. 组装一个齿轮传动装置的三维模型。

2. 组装一个汽车发动机的三维模型。

3. 组装一个机械臂的三维模型。

4. 组装一个挖掘机的三维模型。

5. 组装一个飞机的三维模型。

五、工程图绘制类1. 绘制一个零件的三视图。

2. 绘制一个装配体的爆炸图。

3. 绘制一个建筑图纸。

4. 绘制一个电气线路图。

5. 绘制一个园林景观图。

六、综合应用类1. 设计并绘制一个创意家居用品的三维模型。

2. 设计并绘制一个三维模型。

3. 设计并绘制一个城市广场的三维模型。

4. 设计并绘制一个桥梁的三维模型。

5. 设计并绘制一个游乐场的三维模型。

七、修改与优化类1. 修改给定模型的比例，使其符合实际尺寸要求。

2. 优化一个机械零件的结构，减少材料使用而不影响功能。

3. 对现有建筑模型进行立面改造设计。

4. 对一个复杂零件模型进行简化处理，以便于加工。

5. 修改一个家具模型，使其更适合现代家居风格。

八、渲染与展示类1. 为一个汽车模型设置材质和贴图，并进行渲染。

2. 为一个室内设计模型创建灯光效果并进行渲染。

3. 制作一个产品模型的动画展示。

4. 渲染一个建筑模型在不同时间段的光照效果。

5. 创建一个产品模型的交互式展示。

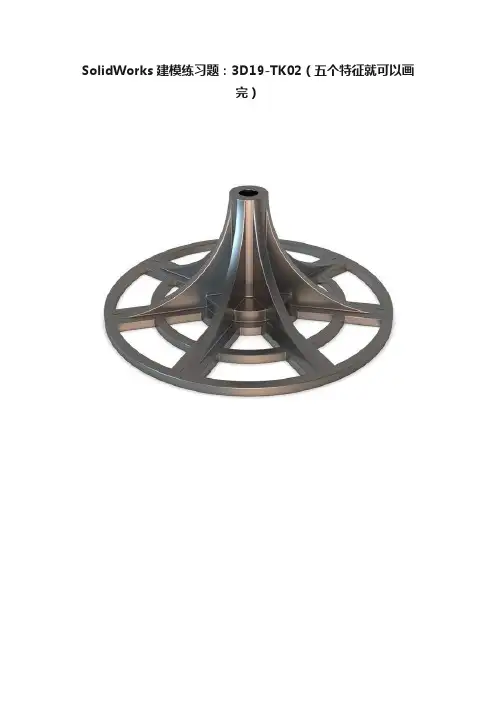

SolidWorks建模练习题：3D19-TK02（五个特征就可以画
完）
此图用SolidWorks2019版建模，用KeyShot 9.0 渲染（上面两张图）。

SW原文件在今日文件夹里。

建模过程
1.在【前视基准面】画草图如下。

（114和7.2的标注：智能尺寸——右侧竖直线——中心线——鼠标移动到中心线左边）
2.【旋转】。

3.在【上视基准面】画一根中心线，【圆周阵列】7根。

3-1.等距斜线：1.8 ，上下还有两段圆弧。

4.【拉伸切除】等距：3.6 ，方向1：完全贯穿。

5.切除后的样子。

6.在切除后的面上画草图，粉色斜线长度相等。

7.【拉伸切除】完全贯穿。

7-1.拉伸切除后的图形。

8.【圆周阵列】阵列两个【拉伸切除】特征，数量：7个。

8-1.阵列后的图形。

9.在大圆的面上画两个圆。

10.【拉伸凸台】给定深度：5 。

11.测量距离：68.32 。

12.测量距离：27.49 。

13.测量面积：410.29 。

14.体积：40070.14 。

15.完成。

16.用KeyShot简单渲染一下：。

solidworks练习题库1 三维CAD软件原厂认证联考学生练习题库(SolidWorks部分)1、参照下图生成工程图2、参照下图构建模型:33、参照下图构建模型，注意原点位置和模型朝向。

设定材料为普通碳钢，密度为0.0078g/mm。

1问法一:(正确答案为C)请问该模型的重量为_____(g):A) 1636;B) 1932;C) 1848;D) 1577。

问法二:(正确答案为A)请问该模型的重心位置为A) x=87.52，y=10.74，z=0B) x=92.56，y=11.32，z=0C) x=102.52，y=12.08，z=0D) x= -91.34，y=12.17，z=034、参照下图构建三维模型，设定材料为红铜，密度为0.0089g/mm。

2问法一:(正确答案为A)请问模型的质量为_____ (g):A)4690.64;B)4705.92;C)4689.01;D)4735.94(问法二:(正确答案为A)3模型的体积为________ (mm):A)527038.65;B)526855.22;C)528755.46;D)532128.03。

5、参照下图构建模型。

36、参照下图构建三维模型7、参照下图构建三维模型48、参照下图构建三维模型9、参照下图构建三维模型，注意手柄和弯孔特征需采用扫描(切除)方式进行。

510、参照下图构建三维模型，注意斜台上孔的中心线通过下方圆锥的顶点。

11、参照下图构建三维模型612、13、参照下图构建三维模型。

714、参照下图构建三维模型:815、参照下图构建三维模型。

下面是赠送的合同范本，不需要的可以编辑删除～～～～～～9教育机构劳动合同范本为大家整理提供，希望对大家有一定帮助。

一、_________ 培训学校聘请_________ 籍_________ (外文姓名)_________ (中文姓名)先生/女士/小姐为_________ 语教师，双方本着友好合作精神，自愿签订本合同并保证认真履行合同中约定的各项义务。

三维CAD软件原厂认证联考学生练习题库（SolidWorks部分）1、参照下图生成工程图2、参照下图构建模型：3、参照下图构建模型，注意原点位置和模型朝向。

设定材料为普通碳钢，密度为0.0078g/mm3。

问法一：（正确答案为C）请问该模型的重量为_____（g）：A）1636；B）1932；C）1848；D）1577。

问法二：（正确答案为A）请问该模型的重心位置为A）x=87.52，y=10.74，z=0B）x=92.56，y=11.32，z=0C）x=102.52，y=12.08，z=0D）x= -91.34，y=12.17，z=04、参照下图构建三维模型，设定材料为红铜，密度为0.0089g/mm3。

问法一：（正确答案为A）请问模型的质量为_____ (g)：A）4690.64；B）4705.92；C）4689.01；D）4735.94．问法二：（正确答案为A）模型的体积为________ (mm3)：A）527038.65；B）526855.22；C）528755.46；D）532128.03。

5、参照下图构建模型。

6、参照下图构建三维模型7、参照下图构建三维模型8、参照下图构建三维模型9、参照下图构建三维模型，注意手柄和弯孔特征需采用扫描（切除）方式进行。

10、参照下图构建三维模型，注意斜台上孔的中心线通过下方圆锥的顶点。

11、参照下图构建三维模型12、13、参照下图构建三维模型。

14、参照下图构建三维模型：15、参照下图构建三维模型。

16、装配体图16-1 装配子图1图16-1提示：拉伸立柱主体→切附后立柱上部台阶→拉伸右横圆柱→拉伸左横柱体→旋转切除中间竖孔→切除右横孔→切除左横孔→圆角→拉伸左上耳→加筋板图16-2 装配子图2 图16-3 装配子图3图16-2提示：旋转（或拉伸）阶梯轴→切除横孔→倒角图16-3提示：旋转球缺→用特征钻孔11图16-4 装配子图4图16-4提示：拉伸手把主体（不含螺纹部分）→拉伸手把圆柱→切孔→拉伸螺纹部分圆柱→加螺纹装饰线（插入注解）图111 装配体总图一、识读图16-1、16-2、16-3、16-4所示的零件图样，完成零件实体造型（螺纹造型不做），将4个零件依次保存，并以准考证号加a1、a2、a3、a4为文件名保存。

cad三维画图练习题及答案通过以下练习可对cad 三维制图有所理解加强，望大家共同进步，不会画的可在我空间留言，共同探讨！23451.利用extrude和subtract命令机器人底座立体图的绘制2.用CAD对如图所表达的立体进行三维造型。

通过本题，演示用CAD进行三维造型的主要步骤。

做图步骤：在XOY平面内画出底板外形。

沿路径拉伸φ6的圆成圆柱体。

3.脚手架步骤当前线框密度: ISOLINES=10Cylinder,co,box,三维视图调到主视），mirror3d，输入rmat命令,打开材质窗口，选择一张木材的贴图，附材质给对象，输入render命令，渲染对象4绘制烟灰缸本例绘制了一个烟灰缸，如图所示，主要使用了“圆”、“圆柱体”、“拉伸”、“差集”、“球体”、“阵列”等命令。

要点提示首先将视区设置为4个视口，运用“圆柱体”、“圆”、“拉伸”命令绘制烟灰缸的基本体，再运用“球体”、“阵列”、“差集”命令创建实体-烟灰缸，最后运用“渲染”、“材质”命令渲染烟灰缸。

绘制烟灰缸的基本体1、单击菜单栏中的“视图”\“视口”\“四个视口”命令，将视区设置为4个视口。

单击左上角视图，将该视图激活，执行“视图”\“三维视图”\“主视”命令，将其设置为主视图。

利用同样的方法，将右上角视图设置为左视图；将左下角视图设置为俯视图；将右下角视图设置为西南等轴测视图。

2、激活俯视图，在俯视图中绘制一个圆柱体作为烟灰缸的基本体。

命令栏中输入“isolines”命令命令: isolines输入 ISOLINES 的新值 :0单击“实体”工具栏中的“圆柱体”图标，绘制底面的半径为70 ,高度为40的圆柱体。

3、单击“绘图”工具栏中的“圆”图标，绘制半径为60的圆。

激活左视图，框选圆柱体底部的圆，单击“修改”工具栏中的“移动”图标，将半径为60的圆向上移动到顶面。

4、单击“实体”工具栏中的“拉伸”图标，将半径为60的圆沿30度倾斜角度拉伸 -30。

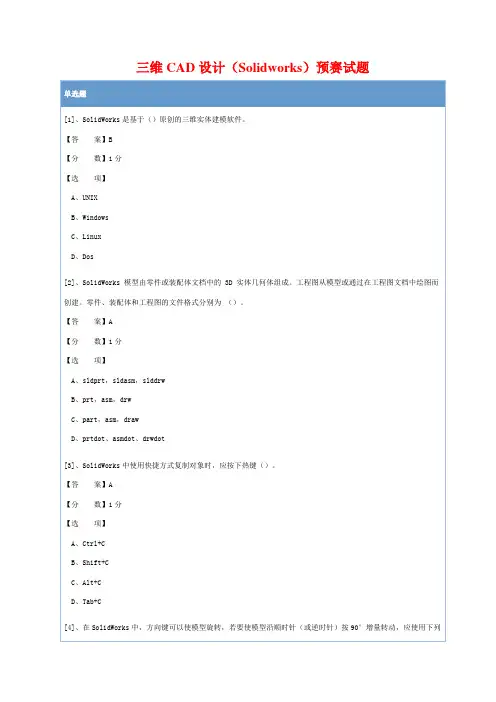

三维CAD设计（Solidworks）预赛试题单选题[1]、SolidWorks是基于（）原创的三维实体建模软件。

【答案】B【分数】1分【选项】A、UNIXB、WindowsC、LinuxD、Dos[2]、SolidWorks 模型由零件或装配体文档中的 3D 实体几何体组成。

工程图从模型或通过在工程图文档中绘图而创建。

零件、装配体和工程图的文件格式分别为（）。

【答案】A【分数】1分【选项】A、sldprt，sldasm，slddrwB、prt，asm，drwC、part，asm，drawD、prtdot、asmdot、drwdot[3]、SolidWorks中使用快捷方式复制对象时，应按下热键（）。

【答案】A【分数】1分【选项】A、Ctrl+CB、Shift+CC、Alt+CD、Tab+C[4]、在SolidWorks中，方向键可以使模型旋转，若要使模型沿顺时针（或逆时针）按90°增量转动，应使用下列哪个组合键（）。

【答案】A【分数】1分【选项】A、Shift+方向键B、Ctrl+方向键C、Alt+方向键D、Fn+方向键[5]、SolidWorks是市面上的主流三维软件之一，能够与绝大多数CAD软件进行格式转换，以下（）格式不能被读取。

【答案】A【分数】1分【选项】A、EXBB、IGESC、STEPD、DWG[6]、可以按住（）键在FeatureManager设计树上选择多个特征。

【答案】B【分数】1分【选项】A、EnterB、ShiftC、InsertD、Alt[7]、当草图为激活状态时，草图原点显示为（），代表草图的（0,0,0）坐标。

【答案】A【分数】1分【选项】A、红色B、蓝色C、黑色D、绿色[8]、如果草图为欠定义状态，在FeatureManager设计树上的草图名称前面会出现一个（）。

【答案】B【分数】1分【选项】A、正号B、负号C、小于号D、问号[9]、悬空草图实体指的是（）信息。

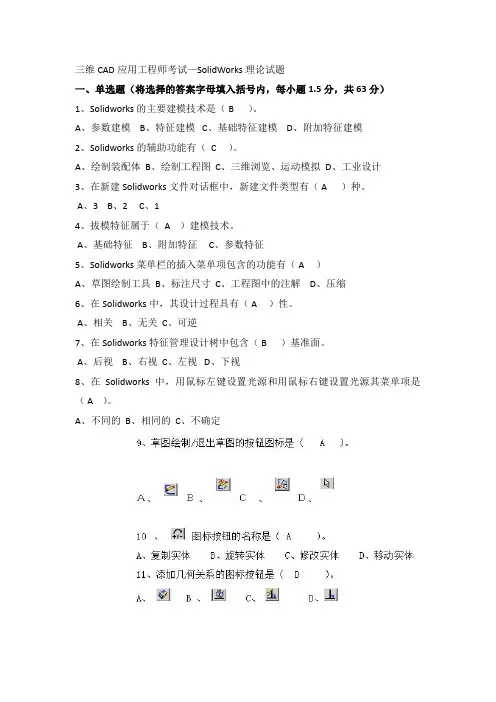

三维CAD应用工程师考试—SolidWorks理论试题一、单选题（将选择的答案字母填入括号内，每小题1.5分，共63分）1、Solidworks 的主要建模技术是（ B ）。

A、参数建模B、特征建模C、基础特征建模D、附加特征建模2、Solidworks的辅助功能有（ C ）。

A、绘制装配体B、绘制工程图C、三维浏览、运动模拟D、工业设计3、在新建Solidworks文件对话框中，新建文件类型有（ A ）种。

A、3B、2C、14、拔模特征属于（ A ）建模技术。

A、基础特征B、附加特征C、参数特征5、Solidworks 菜单栏的插入菜单项包含的功能有（ A ）A、草图绘制工具B、标注尺寸C、工程图中的注解D、压缩6、在Solidworks中，其设计过程具有（ A ）性。

A、相关B、无关C、可逆7、在Solidworks特征管理设计树中包含（ B ）基准面。

A、后视B、右视C、左视D、下视8、在Solidworks中，用鼠标左键设置光源和用鼠标右键设置光源其菜单项是（ A ）。

A、不同的B、相同的C、不确定12、在特征实体上的锁点光标在（ C ）处产生A、草图实体B、绘图平面C、绘图平面的边缘D、任何平面的边缘13、在Solidworks中要选择多个图形要素应按住（ C ）键。

A、CtrlB、ShiftC、TabD、Enter14、执行异型孔向导命令后，点命令用于决定产生孔的（ A ）。

A、位置B、数量C、大小15、在Solidworks中，绘制的直线类型有（ C ）种。

A、1B、2C、3D、416、绘制直线的方式有（ A ）。

A、拖动式、单击式B、命令式C、菜单式D、快捷键17、在绘制完平行四边形的第一和第二点后，按住（ D ）键，移动鼠标可以改变平行四边形的形状。

A、EnterB、ShiftC、TabD、Ctrl18、在Solidworks中，绘制的多边形边数最多为（ A ）。

A、40 Ｂ、30 Ｃ、100 Ｄ、6019、改变绘制好的椭圆的形状，可以进行如下操作：（ B ）。

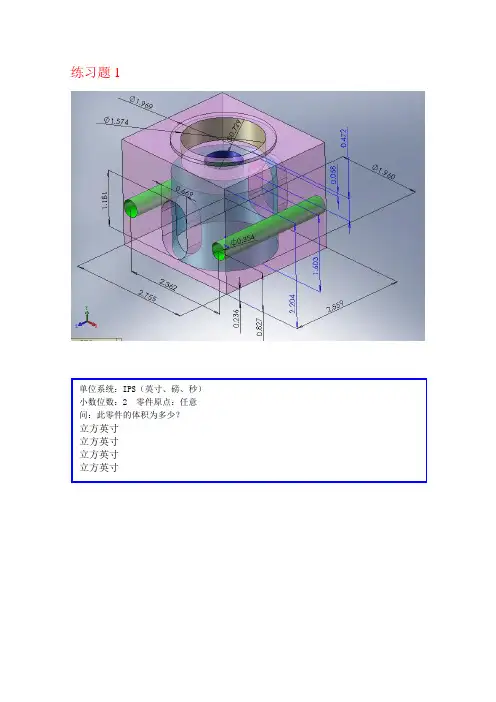

单位系统：IPS（英寸、磅、秒）小数位数：2 零件原点：任意问：此零件的体积为多少？立方英寸立方英寸立方英寸立方英寸单位系统：MMGS（毫米，克，秒）小数倍数：2零点原点：任意所有孔完全贯穿零件材料：普通碳钢密度＝0.0078g/mm^3问此零件质量是多少克？单位系统：MMGS（毫米，克，秒）小数倍数：2零点原点：任意所有孔完全贯穿零件材料：普通碳钢78g/mm^3问此零件质量是多少克？在solidworks中构建此零件。

单位系统：MMGS（毫米，克，秒）小数倍数：2零点原点：任意A=68B=117C=45所有孔完全贯穿零件材料：1060合金密度＝0.0027 g/mm^3问此零件质量是多少克？单位系统：IPS（英寸、磅、秒）小数位数：2 零件原点：任意A=3.2 B=4.3C=3.1 D=11所有的孔完全贯穿零件材料铜：密度=0.32/lb^3 此零件的质量是多少磅在Solidworks中仅使用凸台、切除、倒角和扫描特征来构建此零件。

构建整个零件（提供的剖面视图仅为参考，非四分之三）单位系统：IPS（英寸、磅、秒）小数位数：2 零件原点：任意所有的孔完全贯穿问题：此零件的体积是多少立方英寸？A）8．65 B）9．32C）9．03 D）10．23在solidworks中构建此零件。

单位系统：MMGS（毫米，克，秒）小数倍数：2零点原点：任意A=15 B=90 C=140 D=20所有孔完全贯穿零件材料：1060合金密度＝0.0027 g/mm^3问此零件质量是多少克？A：质量= 483.55 克B：质量= 493.55 克C：质量= 489.55 克D：质量= 472.55 克练习题8（此题过难，只作参考）在solidworks中构建此零件。

单位系统：MMGS（毫米，克，秒）小数倍数：2零点原点：任意3。

问此零件质量是多少克？3在solidworks中构建此零件和装配。

单位系统：MMGS（毫米，克，秒）小数倍数：2零点原点：任意装配体原点如图所示3。

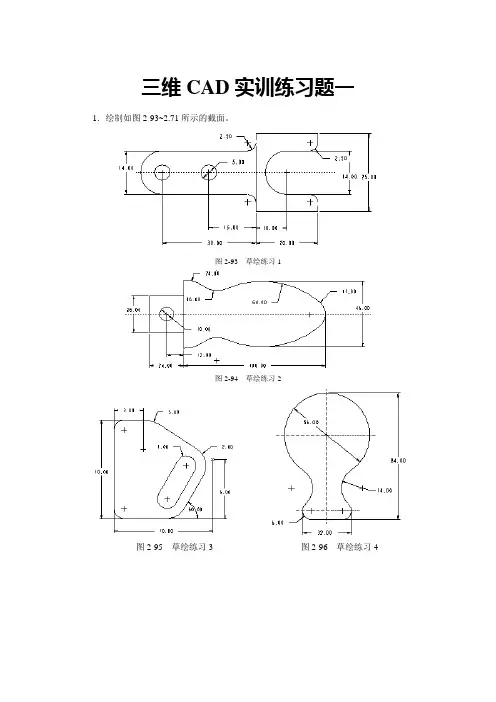

三维CAD实训练习题一1．绘制如图2-93~2.71所示的截面。

图2-93 草绘练习1图2-94 草绘练习2图2-95 草绘练习3 图2-96 草绘练习4图2-97 草绘练习5图2-98 草绘练习6图2-99 草绘练习7图2-100 草绘练习8图2-101 草绘练习9图2-102 草绘练习10练习题1．何为草绘平面和参考平面？二者有何要求？2．在Pro/E系统中，建立3D拉伸或旋转实体特征的一般步骤有哪些？3．创建拉伸特征时，有哪几种深度定义形式？在应用上有何区别？4．混合特征包括哪三种类型，各有何特点？5．新建文件时如何设置模型的单位制？如果当前模型采用的是英寸单位制，如何将其改为公制单位制，有哪两种形式？6．建立扫描特征时，其属性的定义与扫描轨迹线间有何关系？属性选项【Add Inn Fcs】和【No Inn Fcs】、【Merge Ends】和【Free Ends】各表示什么含义？7．利用拉伸、旋转、扫描和混合等方式，建立如图3-115～3.117所示的零件。

图3-115 建模练习1图3-116 建模练习2图3-117 建模练习38．利用平行混合方式，绘制三个截面（两两相距60）建立如图3-118所示的变形棱锥体。

图3-118 变形棱锥体9．利用旋转和平行混合，建立如图3-119所示的奔驰车标记。

图3-119 奔驰车标记练习题1．常用的放置型特征有哪些？2．直孔、草绘孔及标准孔三种圆孔类型，在创建的原理、步骤与方法上有何异同？3．说明4种倒角尺寸标注方式（44xd、dxd、d1xd2和Angxd）的各自含义与应用场合。

4．建立如图4-102～4-107所示的零件。

图4-102 建模练习1图4-103 建模练习2图4-104 建模练习3图4-105 建模练习4图4-106 建模练习4图4-107 建模练习6练习题1．在Pro/E中，常用的基准特征有哪几种？它们在三维建模中主要有何作用？2．利用基准平面和基准轴，辅助建立如图5-65～图5-66所示的零件。

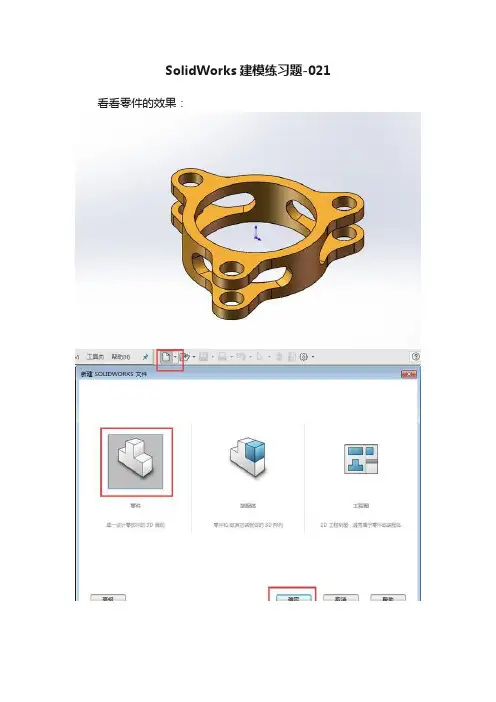

SolidWorks建模练习题-021 看看零件的效果：
3、在上视图中，绘制下面草图出来，尺寸如下：
4、然后退出草图，设置凸台拉伸设置，两侧对称为20mm。

5、点击拉伸切除，选择上视基准面。

效果如下：
6、然后绘制下面矩形出来，效果如下：
7、退出草图，设置两侧对称，设置参数为10mm。

点击确定。

8、显示一下轴线出来。

9、点击特征的圆周阵列，选对基准轴，角度120度，数量：3个，特征和面，选择切除-拉伸1。

几何体阵列前面的勾不要选，点击确定。

10、点击圆角特征，半径设置为8mm，选对角线，效果如下：
10、点击圆角特征，半径设置为5mm，选对角线，效果如下：
11、然后给零件加上棕色，效果如下：
12、就这样超简单的完成了零件的创建，喜欢就关注我哦！。

SolidWorks建模练习题：3D15-M01
建模过程
1.在【前视基准面】画半圆。

2.【旋转】。

3.在【上视基准面】画直槽口。

4.【拉伸切除】完全贯穿两者。

5.【拉伸凸台】——在【右视基准面】画圆，直径：20 ；等距：25 ，成形到粉色面。

6.【拉伸凸台】在圆柱面上画圆，直径：30 ；给定深度：10 。

7.在圆柱体面上画中心线矩形。

8.【拉伸凸台】给定深度：60 。

9.【圆角】完全圆角。

10.在【右视基准面】画圆。

11.【拉伸切除】完全贯穿两者。

12.在【上视基准面】画圆。

13.【拉伸切除】完全贯穿两者。

14.在立方体顶面画直槽口。

15.【拉伸切除】成形到下一面。

16.测量距离：48.415 。

17.测量面积：1051.947 。

18.测量面积：3820.09 （精度高）
19.体积：56674.33 ，精度高。

20.简单渲染一下：
资源转载自UG爱好者，如有侵权，请联系删除。

CAD三维练习题第十题一、基本操作题1. 启动CAD软件，新建一个三维绘图文件。

2. 设置合适的视图方向，以便于三维建模。

3. 绘制一个长方体，尺寸为长100mm、宽50mm、高30mm。

4. 将长方体沿X轴旋转45度。

5. 在长方体上表面创建一个直径为20mm的圆柱体。

6. 将圆柱体沿Y轴平移30mm。

二、建模题1. 创建一个球体，半径为50mm。

2. 创建一个圆锥体，底面半径为30mm，高为60mm。

3. 创建一个圆环体，内径为40mm，外径为80mm，高度为20mm。

5. 为组合模型添加材质和颜色。

三、编辑修改题1. 将上述组合模型沿Z轴放大1.5倍。

2. 删除球体模型。

3. 将圆锥体和圆环体进行布尔运算（求差）。

4. 对剩余模型进行倒角处理，倒角半径为5mm。

5. 将模型进行镜像操作，沿XY平面镜像。

四、标注与注释题1. 为长方体、圆柱体、圆锥体和圆环体添加尺寸标注。

2. 为组合模型添加文字注释，说明模型的组成部分。

3. 设置合适的标注样式和文字样式。

五、渲染与输出题1. 设置合适的渲染环境，包括灯光、背景等。

2. 对模型进行渲染，保存渲染效果。

3. 导出渲染图像，格式为JPG。

4. 将三维模型另存为STEP格式，以便于在其他软件中使用。

CAD三维练习题第十一题一、曲面建模题1. 绘制一个半径为100mm的半球面。

2. 创建一个直径为200mm的圆柱面，高度为150mm。

3. 通过拉伸和旋转操作，一个花瓣形状的曲面。

4. 利用曲面修剪工具，将花瓣曲面修剪成完整的花朵形状。

5. 创建一个扭曲的曲面，模拟水波纹效果。

二、实体转换题1. 将一个直径为50mm的圆转换成厚度为10mm的圆盘。

2. 将一条样条曲线转换成宽度为20mm的实体带。

3. 将一个正方形平面绕其一条边旋转360度，形成实体棱柱。

4. 将一个三维曲面转换成实体，并进行抽壳操作，抽壳厚度为5mm。

三、装配体题1. 创建一个简单的机械零件装配体，包括至少三个不同的零件。

solidworks练习题库三维CAD软件原厂认证联考学生练习题库（SolidWorks部分）1、参照下图生成工程图2、参照下图构建模型：3、参照下图构建模型，注意原点位置和模型朝向。

设定材料为普通碳钢，密度为0.0078g/mm3。

问法一：（正确答案为C）请问该模型的重量为_____（g）：A）1636；B）1932；C）1848；D）1577。

问法二：（正确答案为A）请问该模型的重心位置为A）x=87.52，y=10.74，z=0B）x=92.56，y=11.32，z=0C）x=102.52，y=12.08，z=0D）x= -91.34，y=12.17，z=04、参照下图构建三维模型，设定材料为红铜，密度为0.0089g/mm3。

问法一：（正确答案为A）请问模型的质量为_____ (g)：A）4690.64；B）4705.92；C）4689.01；D）4735.94．问法二：（正确答案为A）模型的体积为________ (mm3)：A）527038.65；B）526855.22；C）528755.46；D）532128.03。

5、参照下图构建模型。

6、参照下图构建三维模型7、参照下图构建三维模型8、参照下图构建三维模型9、参照下图构建三维模型，注意手柄和弯孔特征需采用扫描（切除）方式进行。

10、参照下图构建三维模型，注意斜台上孔的中心线通过下方圆锥的顶点。

11、参照下图构建三维模型12、13、参照下图构建三维模型。

14、参照下图构建三维模型：15、参照下图构建三维模型。
