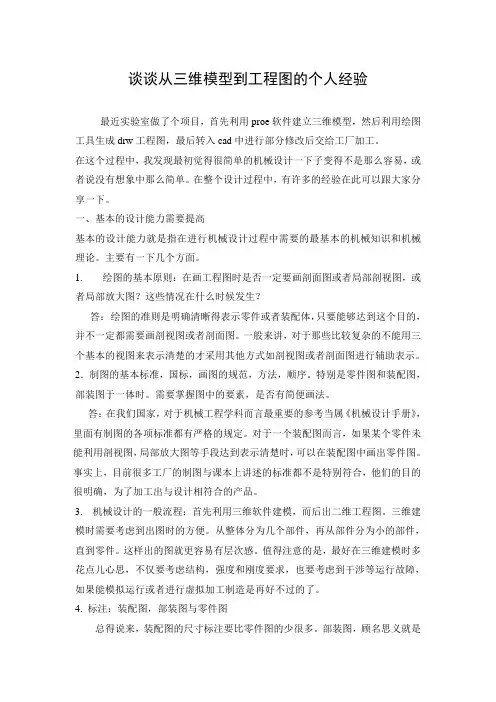

谈谈从三维模型到工程图的个人经验最近实验室做了个项目，首先利用proe软件建立三维模型，然后利用绘图工具生成drw工程图，最后转入cad中进行部分修改后交给工厂加工。
在这个过程中，我发现最初觉得很简单的机械设计一下子变得不是那么容易，或者说没有想象中那么简单。
在整个设计过程中，有许多的经验在此可以跟大家分享一下。
一、基本的设计能力需要提高基本的设计能力就是指在进行机械设计过程中需要的最基本的机械知识和机械理论。
主要有一下几个方面。
1.绘图的基本原则：在画工程图时是否一定要画剖面图或者局部剖视图，或者局部放大图？这些情况在什么时候发生？答：绘图的准则是明确清晰得表示零件或者装配体，只要能够达到这个目的，并不一定都需要画剖视图或者剖面图。
一般来讲，对于那些比较复杂的不能用三个基本的视图来表示清楚的才采用其他方式如剖视图或者剖面图进行辅助表示。
2．制图的基本标准，国标，画图的规范，方法，顺序。
特别是零件图和装配图，部装图于一体时。
需要掌握图中的要素，是否有简便画法。
答：在我们国家，对于机械工程学科而言最重要的参考当属《机械设计手册》，里面有制图的各项标准都有严格的规定。
对于一个装配图而言，如果某个零件未能利用剖视图，局部放大图等手段达到表示清楚时，可以在装配图中画出零件图。
事实上，目前很多工厂的制图与课本上讲述的标准都不是特别符合，他们的目的很明确，为了加工出与设计相符合的产品。
3. 机械设计的一般流程：首先利用三维软件建模，而后出二维工程图。
三维建模时需要考虑到出图时的方便。
从整体分为几个部件，再从部件分为小的部件，直到零件。
这样出的图就更容易有层次感。
值得注意的是，最好在三维建模时多花点儿心思，不仅要考虑结构，强度和刚度要求，也要考虑到干涉等运行故障，如果能模拟运行或者进行虚拟加工制造是再好不过的了。
4. 标注：装配图，部装图与零件图总得说来，装配图的尺寸标注要比零件图的少很多。
部装图，顾名思义就是部分装配图，和一般的装配图的是一样的。
