“三维数字建模大赛”试题

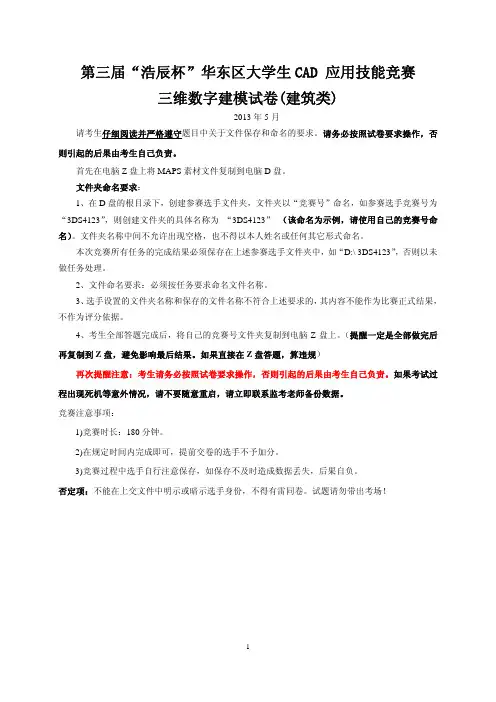

第三届“浩辰杯”华东区大学生CAD 应用技能竞赛三维数字建模试卷(建筑类)2013年5月请考生仔细阅读并严格遵守题目中关于文件保存和命名的要求。

请务必按照试卷要求操作，否则引起的后果由考生自己负责。

首先在电脑Z盘上将MAPS素材文件复制到电脑D盘。

文件夹命名要求：1、在D盘的根目录下，创建参赛选手文件夹，文件夹以“竞赛号”命名，如参赛选手竞赛号为“3DS4123”，则创建文件夹的具体名称为“3DS4123”（该命名为示例，请使用自己的竞赛号命名）。

文件夹名称中间不允许出现空格，也不得以本人姓名或任何其它形式命名。

本次竞赛所有任务的完成结果必须保存在上述参赛选手文件夹中，如“D:\ 3DS4123”，否则以未做任务处理。

2、文件命名要求：必须按任务要求命名文件名称。

3、选手设置的文件夹名称和保存的文件名称不符合上述要求的，其内容不能作为比赛正式结果，不作为评分依据。

4、考生全部答题完成后，将自己的竞赛号文件夹复制到电脑Z盘上。

（提醒一定是全部做完后再复制到Z盘，避免影响最后结果。

如果直接在Z盘答题，算违规）再次提醒注意：考生请务必按照试卷要求操作，否则引起的后果由考生自己负责。

如果考试过程出现死机等意外情况，请不要随意重启，请立即联系监考老师备份数据。

竞赛注意事项：1)竞赛时长：180分钟。

2)在规定时间内完成即可，提前交卷的选手不予加分。

3)竞赛过程中选手自行注意保存，如保存不及时造成数据丢失，后果自负。

否定项：不能在上交文件中明示或暗示选手身份，不得有雷同卷。

试题请勿带出考场！一、 室内建模与渲染（45分）根据给定的卧室效果图，完成该房屋的三维模型，并参照效果图，自行设计并添加适当家具，也可以自己添加其他家具。

要求：1、该卧室设定为35平方，长宽由选手自行设定，窗的尺寸由自行设计，比例需协调。

2、除卧室面积确定外，其它细部尺寸由参赛选手自己设计确定。

3、所有结构均需设计。

4、选手可以使用MAPS文件夹中的素材，也可以自行设计。

3D01_01题目简介：题目：参照图构建模型，注意其中的对称、重合、等距、同心等约束关系。

零件壁厚均为E。

参数：A=110，B=30，C=72，D=60，E=1.5问题：模型体积为多少？（标准答案：18654.35）题目简介：题目：参照下图构建三维模型，注意其中的对称、相切、同心、阵列等几何关系.参数：A-72，B=32，C=30，D=27问题：零件模型体积为多少？（标准答案：26369.97）题目简介：题目：参照上图构建模型，注意通过方程式等方法设定其中尺寸的关联关系，并满足共线等几何关系。

需要确保的尺寸和几何关系包括:1)右侧立柱的高度为整个架体高度加15，即图中的A+15。

2)右侧立柱的壁厚为架体主区域（橘色区域）壁厚的两倍，即图中的2xC。

3)右侧立柱位于架体右侧圆角RB区域的中心位置，即图中的B/2。

4)架体外缘的长宽相等，均为D。

5)架体外缘蓝色区域的左右边线分别通过左右两个立柱的孔中心。

6)加强筋的上边缘与架体上方的圆角相切。

参数：A=45，B=32，C=2，D=120问题：模型体积为多少？（标准答案：75012.60）题目简介：题目：参照图构建模型，注意除去底部8mm厚的区域外，其他区域壁厚都是5mm。

注意模型中的对称、阵列、相切、同心等几何关系。

参数：A=112，B=92，C=56，D=30E=19问题：模型体积为多少？（标准答案：136708.44）3D01_05题目简介：题目：参照图构建三维模型，请注意其中的偏距、同心、重合等约束关系。

参数：A=55，B=87，C=37，D=43，E=5.9，F=119问题：模型体积为多少?（标准答案：281405.55）3D02_01题目简介：题目：参照图绘制草图，注意其中的水平、竖直、同心、相切等几何关系。

其中绿色线条上的圆弧半径都是R3.参数：A=54，B=80，C=77，D=48，E=25问题：草图上色区域的面积是多少？（标准答案：1526.31）题目简介：题目：参照图构建三维模型，请注意其中的对称、同心等几何关系。

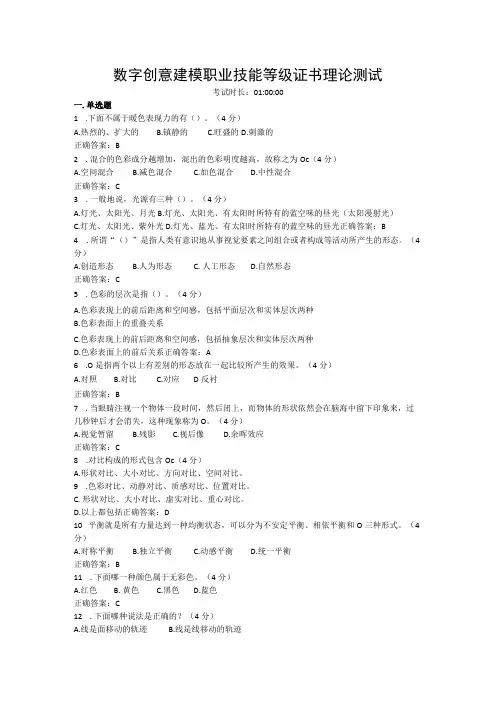

数字创意建模职业技能等级证书理论测试考试时长：01:00:00一.单选题1.下面不属于暖色表现力的有（）。

（4分）A.热烈的、扩大的B.镇静的C.旺盛的D.刺激的正确答案：B2.混合的色彩成分越增加，混出的色彩明度越高，故称之为Oc（4分）A.空间混合B.减色混合C.加色混合D.中性混合正确答案：C3.一般地说，光源有三种（）。

（4分）A.灯光、太阳光、月光B.灯光、太阳光、有太阳时所特有的蓝空味的昼光（太阳漫射光）C.灯光、太阳光、紫外光D.灯光、蓝光、有太阳时所特有的蓝空味的昼光正确答案：B4.所谓“（）”是指人类有意识地从事视觉要素之间组合或者构成等活动所产生的形态。

（4分）A.创造形态B.人为形态C.人工形态D.自然形态正确答案：C5.色彩的层次是指（）。

（4分）A.色彩表现上的前后距离和空间感，包括平面层次和实体层次两种B.色彩表面上的重叠关系C.色彩表现上的前后距离和空间感，包括抽象层次和实体层次两种D.色彩表面上的前后关系正确答案：A6.O是指两个以上有差别的形态放在一起比较所产生的效果。

（4分）A.对照B.对比C.对应D反衬正确答案：B7.当眼睛注视一个物体一段时间，然后闭上，而物体的形状依然会在脑海中留下印象来，过几秒钟后才会消失，这种现象称为O。

（4分）A.视觉暂留B.残影C.视后像D.余晖效应正确答案：C8.对比构成的形式包含Oc（4分）A.形状对比、大小对比、方向对比、空间对比。

9.色彩对比、动静对比、质感对比、位置对比。

C.形状对比、大小对比、虚实对比、重心对比。

D.以上都包括正确答案：D10平衡就是所有力量达到一种均衡状态，可以分为不安定平衡、相依平衡和O三种形式。

（4分）A.对称平衡B.独立平衡C.动感平衡D.统一平衡正确答案：B11.下面哪一种颜色属于无彩色。

（4分）A.红色B.黄色C.黑色D.蓝色正确答案：C12.下面哪种说法是正确的？（4分）A.线是面移动的轨迹B.线是线移动的轨迹C.线是点移动的轨迹D.线是体移动的轨迹正确答案：C13.在二次元平面造型里，三个基本形态中不包括Oo（4分）A.平行四边形B.正方形C.三角形D.圆形正确答案：A14.空间构成、时间构成同属于（）°（4分）A.设计应用构成B.基础训练构成C.工业设计D.室内设计正确答案：B15.稳定是指物质形态在物理范畴中的稳定性和O上的稳定感。

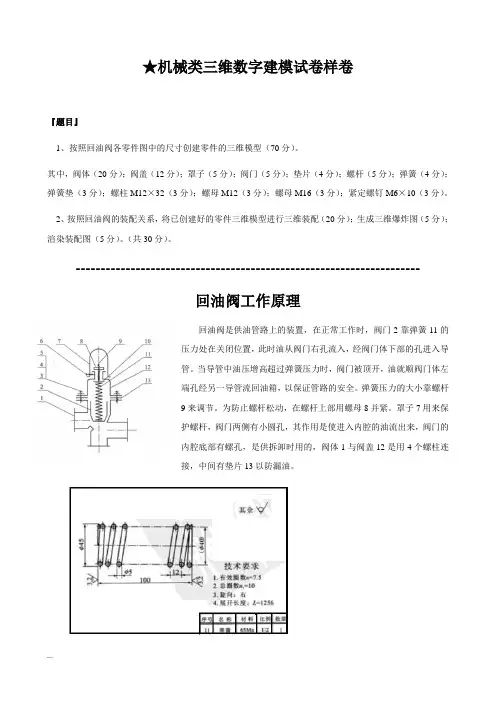

★机械类三维数字建模试卷样卷
『题目』
1、按照回油阀各零件图中的尺寸创建零件的三维模型（70分）。

其中，阀体（20分）；阀盖（12分）；罩子（5分）；阀门（5分）；垫片（4分）；螺杆（5分）；弹簧（4分）；
弹簧垫（3分）；螺柱M12×32（3分）；螺母M12（3分）；螺母M16（3分）；紧定螺钉M6×10（3分）。

2、按照回油阀的装配关系，将已创建好的零件三维模型进行三维装配（20分）；生成三维爆炸图（5分）；
渲染装配图（5分）。

（共30分）。

---------------------------------------------------------------------
回油阀工作原理
回油阀是供油管路上的装置，在正常工作时，阀门2靠弹簧11的Array压力处在关闭位置，此时油从阀门右孔流入，经阀门体下部的孔进入导
管。

当导管中油压增高超过弹簧压力时，阀门被顶开，油就顺阀门体左
端孔经另一导管流回油箱，以保证管路的安全。

弹簧压力的大小靠螺杆
9来调节。

为防止螺杆松动，在螺杆上部用螺母8并紧。

罩子7用来保
护螺杆，阀门两侧有小圆孔，其作用是使进入内腔的油流出来，阀门的
内腔底部有螺孔，是供拆卸时用的，阀体1与阀盖12是用4个螺柱连
接，中间有垫片13以防漏油。

...
...
...
...。

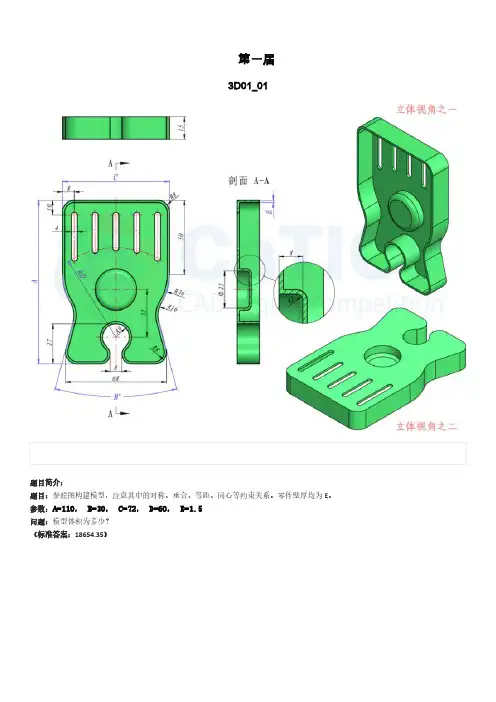

3D01_01题目简介：题目：参照图构建模型，注意其中的对称、重合、等距、同心等约束关系。

零件壁厚均为E。

参数：A=110，B=30，C=72，D=60，E=1.5问题：模型体积为多少？（标准答案：18654.35）题目简介：题目：参照下图构建三维模型，注意其中的对称、相切、同心、阵列等几何关系.参数：A-72，B=32，C=30，D=27问题：零件模型体积为多少？（标准答案：26369.97）题目简介：题目：参照上图构建模型，注意通过方程式等方法设定其中尺寸的关联关系，并满足共线等几何关系。

需要确保的尺寸和几何关系包括:1)右侧立柱的高度为整个架体高度加15，即图中的A+15。

2)右侧立柱的壁厚为架体主区域（橘色区域）壁厚的两倍，即图中的2xC。

3)右侧立柱位于架体右侧圆角RB区域的中心位置，即图中的B/2。

4)架体外缘的长宽相等，均为D。

5)架体外缘蓝色区域的左右边线分别通过左右两个立柱的孔中心。

6)加强筋的上边缘与架体上方的圆角相切。

参数：A=45，B=32，C=2，D=120问题：模型体积为多少？（标准答案：75012.60）题目简介：题目：参照图构建模型，注意除去底部8mm厚的区域外，其他区域壁厚都是5mm。

注意模型中的对称、阵列、相切、同心等几何关系。

参数：A=112，B=92，C=56，D=30E=19问题：模型体积为多少？（标准答案：136708.44）3D01_05题目简介：题目：参照图构建三维模型，请注意其中的偏距、同心、重合等约束关系。

参数：A=55，B=87，C=37，D=43，E=5.9，F=119问题：模型体积为多少?（标准答案：281405.55）3D02_01题目简介：题目：参照图绘制草图，注意其中的水平、竖直、同心、相切等几何关系。

其中绿色线条上的圆弧半径都是R3.参数：A=54，B=80，C=77，D=48，E=25问题：草图上色区域的面积是多少？（标准答案：1526.31）题目简介：题目：参照图构建三维模型，请注意其中的对称、同心等几何关系。

三维数字建模大赛题目＊基础模块：一、依据零件图完成零件的三维造型。

二、依据装配图完成机构的装配三、完成装配图（图框、标题栏、明细表和自动零件序号）和零件3底座的二维工程图（图框、标题栏和标注）。

图纸规范见附图一＊高级模块：一、依据附图二完成机构的动画，参数自定义。

输出可播放的影片格式。

二、选择零件12，两端面圆上加力偶，进行力学分析。

力偶大小自定，材质参数见附表一。

＊上交文件要求：1、建立自己的文件夹，姓名加工号。

2、按要求完成题目，保存相关格式，并保存到自己的文件夹内。

3、完成后请提交文件夹，关机再离开考场。

附图一机构图纸（共18页）总装配图2零件1：机梁3零件2 销456零件5：气缸体789零件8：活塞10零件9：活塞杆11零件10：活塞接头12零件8、9、10装配13零件11：机轴承141516零件14：曲轴体17节距：2.3簧丝直径：11819零件17：垫片20附图一：图纸规范21附图2 机构动画（点击幻灯片可播放）附表一滚动轴承钢性能参数滚动轴承钢的主要物理参数和力学性能物理参数 (退火状态）熔点（℃） TC=1395～1403 密度(g/cm3) ρ=7.81 临界点（℃） Ac1≈760 线膨胀系数(1/K) α=13.3×10-6Acm≈900 热导率[W/(m•K)] λ=40.11 Ac3≈707 泊松比（28～125℃）μ=0.29 Ar1≈695 弹性模量（Gpa）E=207 力学性能 780℃退火 900℃退化 840℃油淬150℃回火抗拉强度δb (Mpa) 588 ～ 715 1186～1200 - η高温回火后的力学性能变化可用示意图表示屈服点σs (Mpa) 353 ～ 412 - - 伸长率δ（％） 15～25 - - 断面收缩率ψ（％） 25～59 - - 冲击韧度ακ(J/cm2) 48～88 76.5 5.4～8.4 硬度（HRC) 179～207HBS 39 61～65。

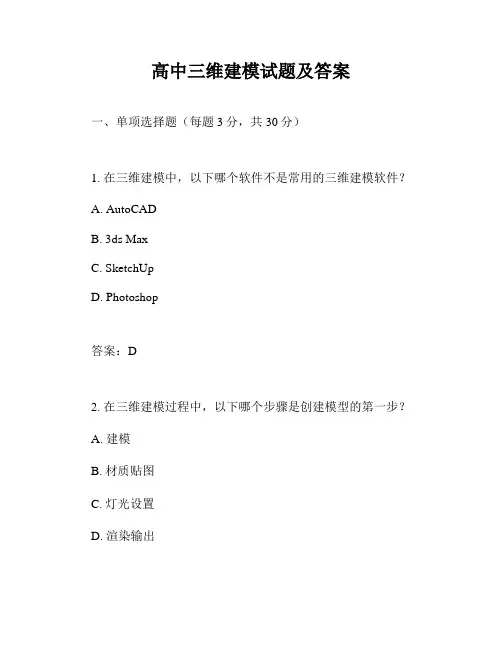

高中三维建模试题及答案一、单项选择题（每题3分，共30分）1. 在三维建模中，以下哪个软件不是常用的三维建模软件？A. AutoCADB. 3ds MaxC. SketchUpD. Photoshop答案：D2. 在三维建模过程中，以下哪个步骤是创建模型的第一步？A. 建模B. 材质贴图C. 灯光设置D. 渲染输出3. 在3ds Max中，以下哪个工具用于创建多边形模型？A. LineB. BoxC. SphereD. Extrude答案：B4. 在SketchUp中，以下哪个工具用于推拉面以创建三维形状？A. LineB. RectangleC. Push/PullD. Rotate答案：C5. 在三维建模中，以下哪个术语指的是模型的表面细节？B. 材质C. 纹理D. 法线答案：C6. 在三维建模中，以下哪个术语指的是模型的几何形状？A. 拓扑B. 材质C. 纹理D. 网格答案：D7. 在三维建模中，以下哪个术语指的是模型的光照效果？A. 材质B. 纹理D. 渲染答案：C8. 在三维建模中，以下哪个术语指的是模型的表面属性？A. 拓扑B. 材质C. 纹理D. 网格答案：B9. 在三维建模中，以下哪个术语指的是模型的表面颜色和光泽？A. 拓扑B. 材质C. 纹理D. 法线答案：B10. 在三维建模中，以下哪个术语指的是模型的表面凹凸细节？A. 拓扑B. 材质C. 法线贴图D. 渲染答案：C二、多项选择题（每题4分，共20分）11. 在三维建模中，以下哪些步骤是创建复杂模型的常见步骤？A. 建模B. 材质贴图C. 灯光设置D. 渲染输出E. 动画制作答案：A, B, C, D12. 在三维建模中，以下哪些软件可以用于创建动画？A. 3ds MaxB. MayaC. BlenderD. SketchUpE. Photoshop答案：A, B, C13. 在三维建模中，以下哪些工具可以用于创建几何形状？A. LineB. BoxC. SphereD. CylinderE. Extrude答案：B, C, D, E14. 在三维建模中，以下哪些术语与模型的表面属性有关？A. 拓扑B. 材质C. 纹理D. 法线E. 光照答案：B, C, D15. 在三维建模中，以下哪些术语与模型的渲染输出有关？A. 材质B. 纹理C. 光照D. 渲染E. 法线答案：C, D三、判断题（每题2分，共20分）16. 三维建模中的拓扑指的是模型的表面细节。

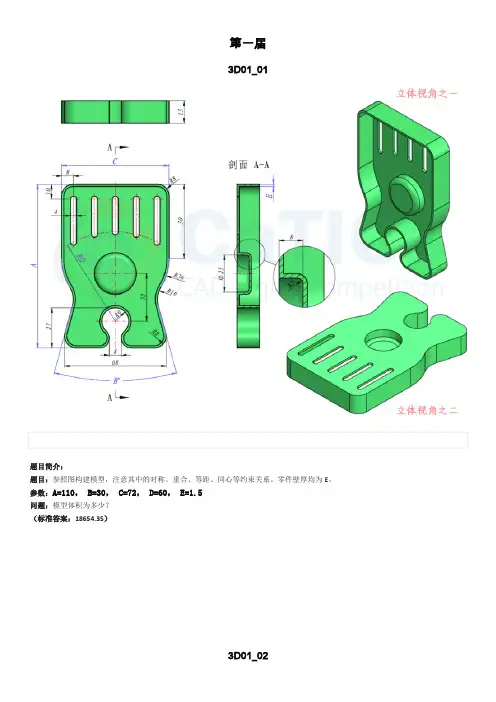

第一届3D01_01题目简介：题目：参照图构建模型，注意其中的对称、重合、等距、同心等约束关系。

零件壁厚均为E。

参数：A=110， B=30， C=72， D=60， E=1.5问题：模型体积为多少？（标准答案：18654.35）3D01_02题目简介：题目：参照下图构建三维模型，注意其中的对称、相切、同心、阵列等几何关系. 参数：A-72， B=32， C=30， D=27问题：零件模型体积为多少？（标准答案：26369.97）3D01_03题目简介：题目：参照上图构建模型，注意通过方程式等方法设定其中尺寸的关联关系，并满足共线等几何关系。

需要确保的尺寸和几何关系包括:1)右侧立柱的高度为整个架体高度加15，即图中的A+15。

2)右侧立柱的壁厚为架体主区域（橘色区域）壁厚的两倍，即图中的2xC。

3)右侧立柱位于架体右侧圆角RB区域的中心位置，即图中的B/2。

4)架体外缘的长宽相等，均为D。

5)架体外缘蓝色区域的左右边线分别通过左右两个立柱的孔中心。

6)加强筋的上边缘与架体上方的圆角相切。

参数：A=45，B=32，C=2，D=120问题：模型体积为多少？（标准答案：75012.60）3D01_04题目简介：题目：参照图构建模型，注意除去底部8mm厚的区域外，其他区域壁厚都是5mm。

注意模型中的对称、阵列、相切、同心等几何关系。

参数：A=112， B=92， C=56， D=30问题：模型体积为多少？（标准答案：136708.44）3D01_05题目简介：题目：参照图构建三维模型，请注意其中的偏距、同心、重合等约束关系。

参数：A=55，B=87，C=37，D=43，E=5.9，F=119 问题：模型体积为多少? （标准答案：281405.55）第二届3D02_01题目简介：题目：参照图绘制草图，注意其中的水平、竖直、同心、相切等几何关系。

其中绿色线条上的圆弧半径都是R3. 参数：A=54，B=80，C=77，D=48，E=25问题：草图上色区域的面积是多少？（标准答案：1526.31）3D02_02题目简介：题目：参照图构建三维模型，请注意其中的对称、同心等几何关系。

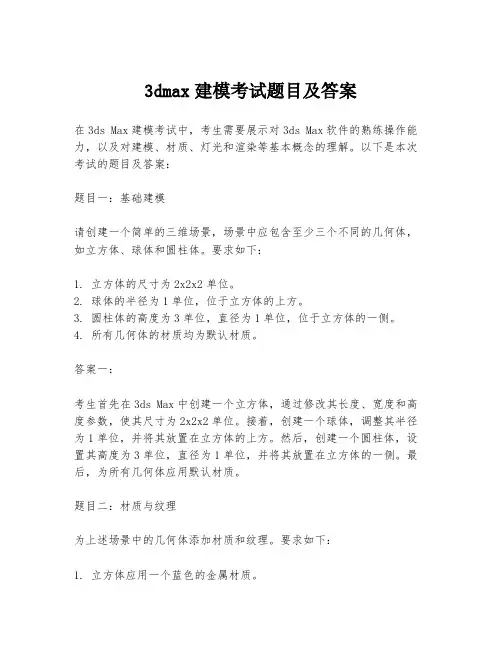

3dmax建模考试题目及答案在3ds Max建模考试中，考生需要展示对3ds Max软件的熟练操作能力，以及对建模、材质、灯光和渲染等基本概念的理解。

以下是本次考试的题目及答案：题目一：基础建模请创建一个简单的三维场景，场景中应包含至少三个不同的几何体，如立方体、球体和圆柱体。

要求如下：1. 立方体的尺寸为2x2x2单位。

2. 球体的半径为1单位，位于立方体的上方。

3. 圆柱体的高度为3单位，直径为1单位，位于立方体的一侧。

4. 所有几何体的材质均为默认材质。

答案一：考生首先在3ds Max中创建一个立方体，通过修改其长度、宽度和高度参数，使其尺寸为2x2x2单位。

接着，创建一个球体，调整其半径为1单位，并将其放置在立方体的上方。

然后，创建一个圆柱体，设置其高度为3单位，直径为1单位，并将其放置在立方体的一侧。

最后，为所有几何体应用默认材质。

题目二：材质与纹理为上述场景中的几何体添加材质和纹理。

要求如下：1. 立方体应用一个蓝色的金属材质。

2. 球体应用一个红色的镜面材质。

3. 圆柱体应用一个木质纹理材质。

答案二：考生需要在3ds Max中为立方体创建一个新的材质，选择一个蓝色的金属材质，并调整其参数以获得理想的效果。

对于球体，创建一个新的红色镜面材质，调整反射和光泽度参数。

对于圆柱体，选择一个木质纹理材质，并将其应用到圆柱体上。

确保所有材质的贴图坐标正确，以实现最佳的视觉效果。

题目三：灯光与渲染为场景添加适当的灯光，并进行渲染。

要求如下：1. 添加一个主光源，照亮整个场景。

2. 添加两个辅助光源，分别照亮立方体和球体。

3. 选择适当的渲染设置，确保场景的光照和材质效果得到准确呈现。

答案三：考生首先在场景中添加一个主光源，如泛光灯或聚光灯，放置在能够照亮整个场景的位置。

然后，添加两个辅助光源，分别放置在立方体和球体附近，以增强局部的光照效果。

在3ds Max的渲染设置中，选择合适的渲染器，如V-Ray或默认的Scanline Renderer，并调整渲染参数，如分辨率、抗锯齿和光线追踪，以获得高质量的渲染效果。

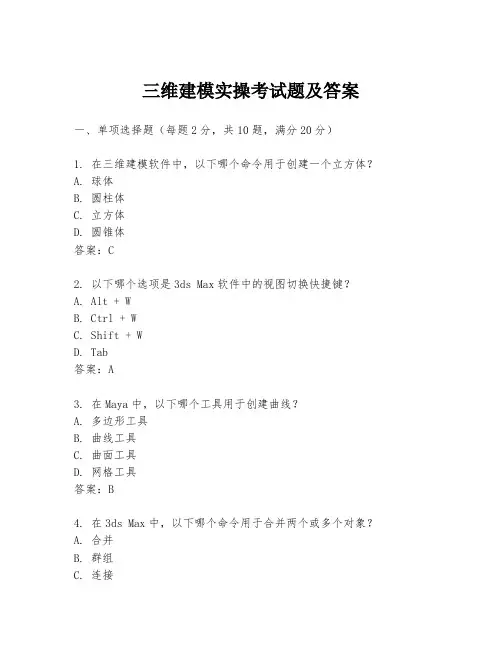

三维建模实操考试题及答案一、单项选择题（每题2分，共10题，满分20分）1. 在三维建模软件中，以下哪个命令用于创建一个立方体？A. 球体B. 圆柱体C. 立方体D. 圆锥体答案：C2. 以下哪个选项是3ds Max软件中的视图切换快捷键？A. Alt + WB. Ctrl + WC. Shift + WD. Tab答案：A3. 在Maya中，以下哪个工具用于创建曲线？A. 多边形工具B. 曲线工具C. 曲面工具D. 网格工具答案：B4. 在3ds Max中，以下哪个命令用于合并两个或多个对象？A. 合并B. 群组C. 连接D. 集合答案：C5. 在三维建模中，以下哪个术语指的是物体表面的光滑程度？A. 细分B. 细分曲面C. 细分级别D. 平滑度答案：D6. 在Maya中，以下哪个命令用于创建一个平面？A. 平面B. 立方体C. 球体D. 圆柱体答案：A7. 在3ds Max中，以下哪个命令用于创建一个球体？A. 球体B. 圆柱体C. 圆锥体D. 圆环体答案：A8. 在三维建模软件中，以下哪个选项是用于调整物体形状的编辑工具？A. 移动工具B. 旋转工具C. 缩放工具D. 弯曲工具答案：D9. 在Maya中，以下哪个命令用于创建一个圆环体？A. 圆环体B. 球体C. 圆柱体D. 圆锥体答案：A10. 在三维建模中，以下哪个术语指的是物体表面的平滑处理？A. 细分B. 细分曲面C. 细分级别D. 平滑度答案：B二、多项选择题（每题3分，共5题，满分15分）1. 在3ds Max中，以下哪些命令可以用于创建基本几何体？A. 球体B. 立方体C. 圆锥体D. 圆环体答案：A、B、C、D2. 在Maya中，以下哪些工具用于建模？A. 多边形工具B. 曲线工具C. 曲面工具D. 网格工具答案：A、B、C3. 在三维建模中，以下哪些术语与物体表面的处理有关？A. 细分B. 平滑度C. 细分曲面D. 细分级别答案：A、B、C、D4. 在3ds Max中，以下哪些命令用于编辑对象？A. 移动B. 旋转C. 缩放D. 弯曲答案：A、B、C、D5. 在Maya中，以下哪些命令用于创建几何体？A. 平面B. 立方体C. 球体D. 圆环体答案：A、B、C、D三、判断题（每题1分，共10题，满分10分）1. 在三维建模软件中，使用“移动”工具可以改变物体的位置。

数维杯数学建模比赛题目1、Matlab使用三维[R G B]来表示一种颜色，则黑色为（）? [单选题] *A、[1 0 1]B、 [1 1 1]C、 [0 0 1]D、 [0 0 0](正确答案)2、下列属于物理模型的是:（）? [单选题] *A、水箱中的舰艇(正确答案)B、分子结构图C、火箭模型D、电路图3、Matlab软件中，把二维矩阵按一维方式寻址时的寻址访问是按（）?优先的。

[单选题] *A、行B、列(正确答案)C、对角线D、左上角4、下面哪个变量是正无穷大变量?（）? [单选题] *A、 Inf(正确答案)B、 NaNC、 realmaxD、 Realmin5、下列不属于最优化理论的三大非经典算法的是:（）? [单选题] *A、模拟退火法B、神经网络C、随机算法(正确答案)D、遗传算法6、矩阵(或向量)的范数是用来衡量矩阵(或向量)的（）?的一个量。

[单选题] *A、维数大小(正确答案)B、元素的值的绝对值大小C、元素的值的整体差异程度D、所有元素的和7、关于Matlab的矩阵命令与数组命令，下列说法正确的是（）? [单选题] *A、矩阵乘A*B是指对应位置元素相乘B、矩阵乘A、*B是指对应位置元素相乘(正确答案)C、数组乘A、*B是指对应位置元素相乘D、数组乘A*B是指对应位置元素相乘8、下列有关变量的命名不正确的是（）? [单选题] *A、变量名区分大小写B、变量名必须是不含空格的单个词C、变量名最多不超过19个字符D、变量名必须以数字打头(正确答案)9、计算非齐次线性方程组AX=b的解可转化为计算矩阵X=A-1b，可以用Matlab 的命令（）? [单选题] *A、左除命令x=A\b(正确答案)B、左除命令x=A/bC、右除命令x=A\bD、右除命令x=A/b10、Matlab命令a=[65 72 85 93 87 79 62 73 66 75 70];find(a>=70 & a<80)得到的结果为（）? [单选题] *A、[72 79 73 75]B、[72 79 73 75 70]C、[2 6 8 10 11](正确答案)D、[0 1 0 0 0 1 0 1 0 1 1]11、生成5行4列，并在区间[1:10]内服从均分布的随机矩阵的命令是（）? [单选题] *A、rand(5,4)*10B、rand(5,4,1,10)C、rand(5,D、+10 D、rand(5,4)*9+1(正确答案)12、关于矩阵上下拼接和左右拼接的方式中，下列描述是正确的是（）? [单选题] *A、上下拼接的命令为C=[A, B]，要求矩阵A, B的列数相同;B、左右拼接的命令为C=[A; B]，要求矩阵A, B的行数相同;C、上下拼接的命令为C=[A; B]，要求矩阵A, B的行数相同;D、左右拼接的命令为C=[A, B]，要求矩阵A, B的行数相同。

12、参照下图构建立体模型，请注意其中孔均为贯穿孔。

请问模型体积为多少？（直线”E”3、参照下图构建三维模型，注意模型中的对称、阵列等几何关系,同色短线长度相等、未注壁厚为T，请问模型的体积是多少？与标准答案相对误差在正负0.5%以内视为正确。

模型体积（标准答案：344541.56）56、参照下图构建模型，注意除去底部8mm厚的区域外，其他区域壁厚都是5mm。

注意模型中的对称、阵列、相切、同心等几何关系。

请问模型体积为多少？7、参照下图构建三维模型，请注意其中的对称、同心等几何关系。

请问模型的体积是多少？8、参照下图构建模型，注意通过方程式等方法设定其中尺寸的关联关系，并满足共线等几何关系。

需要确保的尺寸和几何关系包括:1)右侧立柱的高度为整个架体高度加15，即图中的A+15。

2)右侧立柱的壁厚为架体主区域（橘色区域）壁厚的两倍，即图中的2xC。

3)右侧立柱位于架体右侧圆角RB区域的中心位置，即图中的B/2。

4)架体外缘的长宽相等，均为D。

5)架体外缘蓝色区域的左右边线分别通过左右两个立柱的孔中心。

6)加强筋的上边缘与架体上方的圆角相切。

请问模型体积为多少？按照如下参数调整模型参数，请问模型体积为多少？9、参照下图构建三维模型，请注意其中的偏距、同心、重合等约束关系。

请问模型体积为多少?10. 参照下图构建零件模型,请注意其中的对称、同心、相切几何关系。

未注壁厚均为T 参数：A=5，B=10，C=12，D=8，E=80，F=7，G=126，T=2问题：模型体积是多少？[提示] 答案区间为10000~99999与标准答案相对误差在正负0.5%以内视为正确。

模型体积是多少？（标准答案：20745.69）。

2016年山东省职业院校技能大赛（高职组）三维建模数字化设计与制造竞赛样题注意事项1.竞赛用电脑装有还原程序，选手要注意按照文件存放要求（见表1）保存数据，不按规定存放数据导致数据丢失责任自负；2.竞赛过程中，为防止软硬件突发故障，请务必随时进行文件保存。

若因非选手个人因素导致的软硬件故障需要进行补时时，只延长故障处理的时间，文件丢失责任自负；3.在提交的文件中，不得泄露参赛队信息，否则按作弊论处；4.选手进入赛场不得私自携带存储设备、通讯设备，否则按作弊论处。

第一部分竞赛总体要求概述一、项目总体要求数据采集与再设计：使用现场提供的三维扫描设备和辅助用品等，对给定的样品进行三维数据采集，且完成实物零件三维点云数据的优化处理，并提交数据文件。

逆向建模：根据竞赛任务书要求，参照实物和所扫描数据，完成零件的逆向建模。

正向建模：结合所学专业知识和所提供底座结构参考图片，对逆向建模零件和赛题文件夹内所提供底座半成品模型进行结构与装配设计，并完成创新设计后的底座零件的工程图纸。

零件加工：根据竞赛任务书要求完成零件加工。

零件加工过程中，选手可根据加工工艺要求，合理确定装夹方式（可采用工艺搭子），并完成加工工艺表的填写。

二、竞赛用时间比赛全部内容在连续不间断的5.5小时内完成（光盘刻录可在竞赛结束后10分钟内完成）。

三、特别说明：赛卷按一队一份分发，竞赛结束后当场收回，不允许参赛选手夹带离开赛场，也不允许参赛选手摘录有关内容，违反规定者，竞赛结果视为无效。

第二部分竞赛项目任务书【项目描述】手持式吸尘器，体型小巧，携带及使用方便，适合清洁较小空间。

主要用于车内的清洁，对键盘、电器、家具、地面等也有良好效果。

故某公司聘请专业的工业设计人员完成了手持式吸尘器的概念设计，公司决定组建新品研制小组（2名参赛队员）进行该产品的研制（产品效果图如下），要求完成以下的工作任务。

手持式吸尘器产品效果图（未含底座）（该吸尘器图片仅供理解竞赛流程作为参考）设计部分：【任务1：数据采集与再设计】通过扫描仪完成点云数据的采集，并利用设备自带点云处理软件，对采集完的点云数据进行优化处理。

教育部教育管理信息中心第三届全国ITAT 教育工程就业技能大赛决赛试题3DS MAX 三维设计请考生仔细阅读并严格遵守题目中关于文件保存和命名的要求。

请务必按照试卷要求为文件命名。

考生答题完毕后，首先创建以“准考证号”命名的文件夹（形式如：433034683），并将考试结果严格按题目上的命名要求进行命名并直接保存在该文件夹下。

注意：考生不得在该文件夹下创建任何子文件夹，所有考试结果均直接保存在该文件夹根目录下。

然后选中整个文件夹，用Winrar 压缩工具打包后存放在本考场指定的考试结果存放地址，经监考老师确认无误后方可离开考场。

注意：请务必选中上述存放作品的文件夹（如前面创建的433034683文件夹，而不是文件夹下的全部文件）进行压缩。

请务必按照试卷要求提交指定的文件，不得包含非题目要求的过程文件和临时文件，不得包含本试题文件和试题素材。

注意：凡违反上述规定的考生，其成绩一律按零分处理。

一、使用适当的材质动画制作方法制作完成下图1所示的材质动画“生锈的金属小球” ，并将制作好的源文件保存为“1.max ”。

(50分)（注：“生锈的金属小球”静帧效果图请参照“输出文件”文件夹下的“小球1.JPG ～小球6.JPG ”，“生锈的金属小球”动画效果文件请参阅“输出文件”文件夹下的“生锈的金属小球.avi ”动画文件）图1要求：“生锈的金属小球”是一个材质动画。

一个棱角分明的生锈的方体在不断变换的背景下，逐渐变换为一个金光闪烁的金属小球，最后又在变幻莫测的背景下逐渐失去了金属光泽，变成了一个生锈的铁球。

要求参赛选手通过观看“输出文件”文件夹中的“生锈的金属小球.avi”动画效果文件，做出如下效果：1）制作出背景变化的动画效果（素材：“素材”文件夹下的“背景.jpg”）。

2）制作出方体变换为圆球的动画效果（素材：“素材”文件夹下的“贴图.JPG”）。

3）分别渲染输出“生锈的金属小球”AVI格式的动画文件以及不同帧JPG格式的静帧效果图1～5幅，并依次命名为“1.avi”、“1-1.jpg”、“1-2.jpg”、“1-3.jpg”等。
