CAD三维建模实例操作六_泵体零件的三维模型-工程泵体零件图如图87所示，。

图87 泵体零件图图形分析：泵体零件由壳体、腔体、底座、凸台以及螺纹孔、沉头孔、定位孔等所组成。

泵体零件的壳体部分较复杂，不能用旋转命令生成实体。

只能用拉伸命令，分别对相关的图形拉伸生成不同的实体，然后，利用叠加的方式合并生成。

泵体右边的M33外螺纹、直径20和直径14mm的孔，可用旋转命令生成实体。

另外，壳体上的螺纹底孔和定位孔，也可用旋转命令生成。

创建的操作如下：（1）修改主视图图形利用拉伸命令，生成壳体和腔体部分以及底座造型。

（2）保留右视图部分图形，修改后，利用放置命令生成泵体后端的外螺纹与孔造型。

（3）合并后，生成泵体模型。

创建泵体三维模型的具体操作方法如下：（1）除轮廓线图层不关闭外，将其他图层全部关闭。

或者删除其他无关的所有内容。

如图88所示。

图88 保留的图形（2）分割图形绘制独立的封闭图形。

将“轮廓线”图层设置为当前层。

利用添加、删除多余线段来绘制出三维实体所需的封闭图形。

绘制出的图形如图89所示。

图89 各封闭图形所起作用示意图（3）创建面域。

单击“绘图”工具条上的“面域”按钮后，框选所有图形，按回车键后生成如图90所示的面域。

图90 创建面域说明：面域5是指6个螺纹底孔，面域6是指2个定位孔。

因为有了面域7，则面域11可以不要。

（4）创建壳体造型。

利用“拉伸”（EXT）命令，选择“面域1”，拉伸值为-42mm（往后拉伸），创建的壳体实体造型如图91所示。

图91 拉伸生成壳体造型图92 创建腔体造型（5）拉伸切除生成腔体造型。

利用“拉伸”（EXT）命令，选择“面域2”，拉伸值为-32mm，生成实体后，再运用“差集”命令，先选择壳体实体，回车后，再选择生成的实体，回车完成腔体的创建如图92所示。

（6）拉伸求和创建底座造型。

利用“拉伸”（EXT）命令，选择“面域3”，拉伸值为-32mm，创建出的底座和连接部分的实体造型。

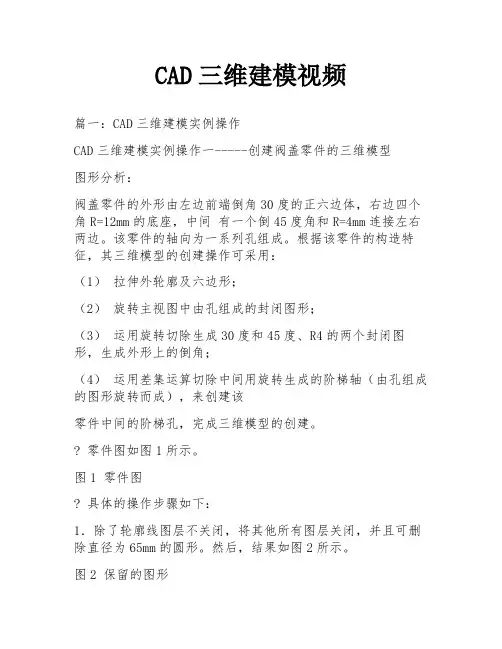

CAD三维建模视频篇一：CAD三维建模实例操作CAD三维建模实例操作一-----创建阀盖零件的三维模型图形分析：阀盖零件的外形由左边前端倒角30度的正六边体，右边四个角R=12mm的底座，中间有一个倒45度角和R=4mm连接左右两边。

该零件的轴向为一系列孔组成。

根据该零件的构造特征，其三维模型的创建操作可采用：（1）拉伸外轮廓及六边形；（2）旋转主视图中由孔组成的封闭图形；（3）运用旋转切除生成30度和45度、R4的两个封闭图形，生成外形上的倒角；（4）运用差集运算切除中间用旋转生成的阶梯轴（由孔组成的图形旋转而成），来创建该零件中间的阶梯孔，完成三维模型的创建。

零件图如图1所示。

图1 零件图具体的操作步骤如下：1．除了轮廓线图层不关闭，将其他所有图层关闭，并且可删除直径为65mm的圆形。

然后，结果如图2所示。

图2 保留的图形2．修改主视图。

将主视图上多余的线条修剪，如图3所示。

图3 修改主视图3．将闭合的图形生成面域。

单击“绘图”工具条上的“面域”图后，按回车键，命令行提示：已创建8个面域。

4．旋转左视图。

单击“视图”工具条上的“主视”按钮，系统自动将图形在“主视按钮，框选所有的视平面”中显示。

注意：此时，显示的水平线，如图4 a）所示。

输入“RO”（旋转）命令，按回车键，再选择右边的水平线（即左视图）的中间点，输入旋转角度值 90，按回车键，完成左视图的旋转如图4 b）所示。

在轴测图中看到旋转后的图形如图4 c）所示。

图4 a）旋转前图4 b）放置后提示：图中的红色中心线是绘制的，用该线表明二视图的中心是在一条水平线上。

图4 c）轴测视图5．移动视图将两视图重合的操作如下：① 单击“视图”工具条上的“俯视”所示。

图5 俯视图显示图6 标注尺寸② 单击“标注”菜单，选择“线性”标注，标注出二图间的水平距离，如图6所示。

标注尺寸的目的是便于将图形水平移动进行重合。

③ 按“M键”，框选左视图，向左移动鼠标，然后，输入“96．77”，按回车键结束视图的移动，如图７所示。

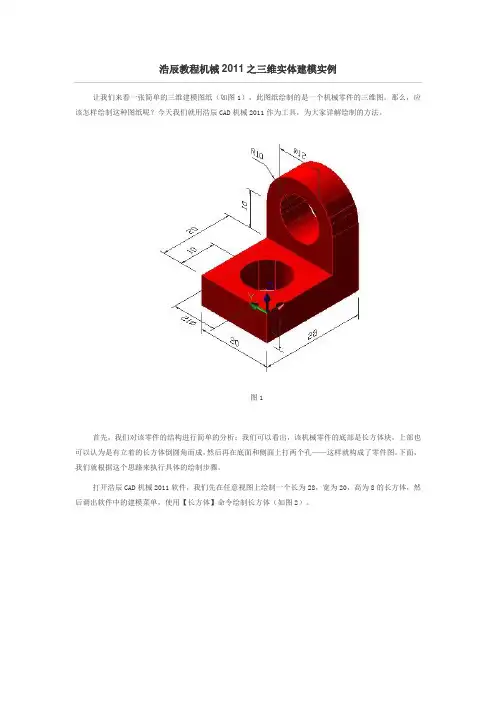

CAD三维建模实例操作
一、工作环境配置
1.启动 AutoCAD 软件，主菜单栏中打开新的空白图形，在图形显示
区右击鼠标，打开菜单栏，点击“视口”，进入视口管理菜单中，点击
“新建视口”；
3.选择剖视视角，设置剖视角度和比例，点击“确定”，保存当前设置；
二、建模步骤
1.在空白图形上，从主菜单栏中选择“建模”，进入建模的环境中，
使用拉伸、修剪、旋转、复制、测量等功能进行建模；
2.在建模的界面中，依次选择拉伸、修剪、旋转、复制、测量等功能，将设计稿中的图形复制出来；
3.根据设计稿，以立方体、球体等几何图形作为起始点，运用拉伸、
修剪、旋转等功能对几何图形进行模型形成；
4.一步步拉伸、修剪、旋转等操作，慢慢拼接出实体模型，并且可以
更改立体模型的大小、颜色、材质等；
5.处理好各个物体的位置、大小和材质，最终拼接出3D模型，可以
再次查看视口中的显示。

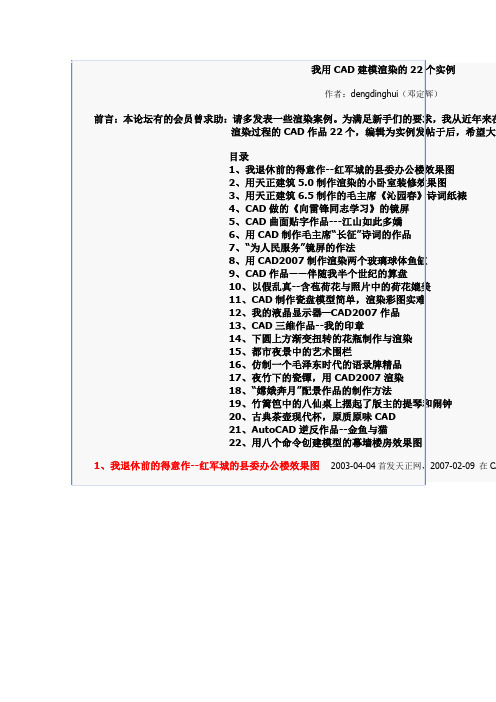

我用CAD建模渲染的22个实例作者：dengdinghui（邓定辉）前言：本论坛有的会员曾求助：请多发表一些渲染案例。

为满足新手们的要求，我从近年来在渲染过程的CAD作品22个，编辑为实例发帖于后，希望大家目录1、我退休前的得意作--红军城的县委办公楼效果图2、用天正建筑5.0制作渲染的小卧室装修效果图3、用天正建筑6.5制作的毛主席《沁园春》诗词纸裱4、CAD做的《向雷锋同志学习》的镜屏5、CAD曲面贴字作品---江山如此多嬌6、用CAD制作毛主席“长征”诗词的作品7、“为人民服务”镜屏的作法8、用CAD2007制作渲染两个玻璃球体鱼缸9、CAD作品――伴随我半个世纪的算盘10、以假乱真--含苞荷花与照片中的荷花媲美11、CAD制作瓷盘模型简单，渲染彩图实难12、我的液晶显示器—CAD2007作品13、CAD三维作品--我的印章14、下圆上方渐变扭转的花瓶制作与渲染15、都市夜景中的艺术围栏16、仿制一个毛泽东时代的语录牌精品17、夜竹下的瓷镡，用CAD2007渲染18、“嫦娥奔月”配景作品的制作方法19、竹篱笆中的八仙桌上摆起了版主的提琴和闹钟20、古典茶壶现代杯，原质原味CAD21、AutoCAD逆反作品--金鱼与猫22、用八个命令创建模型的幕墙楼房效果图1、我退休前的得意作--红军城的县委办公楼效果图2003-04-04首发天正网，2007-02-09 在CA此帖在CAD世界官方网上被zgwqg 超级版主评分：分数: 金钱+42 /被newdhj版主评分：分数: 金钱+18 / 元宝+1。

一、工程简介：此办公楼座落在四川省旺苍县城，1933～1934年间，红四方面军总部及其兵工厂、医院等重权，并从这里出发与中央红军会合，一道“长征”北上，解放后旺苍县城誉为红军城。

该工程是11层的高层建筑，含地下室的总高度达37.3米，建筑面积10042平方米。

十四年前我人，从设计到施工的全过程，都倾注着笔者的呕心沥血，是笔者在退休前为红军城建设作的最有意年前，它却是巴蜀老、边、少地区的一颗“明珠”。

CAD 三维建模实例操作一-----创建阀盖零件的三维模型将下面给出的阀盖零件图经修改后,进行三维模型的创建。

阀盖零件图如图1所示。

● 图形分析:阀盖零件的外形由左边前端倒角30度的正六边体,右边四个角R=12mm 的底座,中间有一个倒45度角与R=4mm 连接左右两边。

该零件的轴向为一系列孔组成。

根据该零件的构造特征,其三维模型的创建操作可采用:（1） 拉伸外轮廓及六边形;（2） 旋转主视图中由孔组成的封闭图形;（3） 运用旋转切除生成30度与45度、R4的两个封闭图形,生成外形上的倒角;（4） 运用差集运算切除中间用旋转生成的阶梯轴(由孔组成的图形旋转而成),来创建该零件中间的阶梯孔,完成三维模型的创建。

● 零件图如图1所示。

图1 零件图● 具体的操作步骤如下:1.除了轮廓线图层不关闭,将其她所有图层关闭,并且可删除直径为65mm 的圆形。

然后,结果如图2所示。

图2 保留的图形2.修改主视图。

将主视图上多余的线条修剪,如图3所示。

该图形经旋转切除生成外形上的倒角。

图3 修改主视图3.将闭合的图形生成面域。

单击“绘图”工具条上的“面域”按钮,框选所有的视图后,按回车键,命令行提示:已创建8个面域。

4.旋转左视图。

单击“视图”工具条上的“主视”按钮,系统自动将图形在“主视平面”中显示。

注意:此时,显示的水平线,如图4 a)所示。

输入“RO ”(旋转)命令,按回车键,再选择右边的水平线(即左视图)的中间点,输入旋转角度值 90,按回车键,完成左视图的旋转如图4 b)所示。

在轴测图中瞧到旋转后的图形如图4 c)所示。

该图形放置切除后生成阶梯孔造型。

图4 a) 旋转前图4 b) 放置后提示:图中的红色中心线就是绘制的,用该线表明二视图的中心就是在一条水平线上。

图4 c) 轴测视图5.移动视图将两视图重合的操作如下:①单击“视图”工具条上的“俯视”按钮,系统自动将图形转换至俯视图中,如图5所示。

图5 俯视图显示图6 标注尺寸②单击“标注”菜单,选择“线性”标注,标注出二图间的水平距离,如图6所示。

cad三维建模基础教程CAD三维建模基础教程导语：CAD（计算机辅助设计）是一种通过计算机软件进行工程设计、图形处理和模拟分析的技术，凭借其高效速度和精确度已成为现代设计领域的重要工具。

三维建模是CAD技术的重要应用之一，通过三维建模可以在计算机中生成具有真实感和实际尺寸的三维模型。

本教程将介绍CAD三维建模的基础知识和技巧，帮助初学者快速入门。

一、CAD三维建模概述三维建模是基于CAD软件的一种技术，通过在计算机中创建丰富的几何体和模型，从而将设计从二维转化到三维。

三维建模可以为工程师、设计师和制造商提供更直观、更精确的设计和分析平台。

二、CAD三维建模的基本操作1. 创建新的三维模型文件：打开CAD软件，选择“新建”命令，选择适当的模板和单位设置，创建新的工程文件。

2. 绘制基本几何体：通过绘图命令绘制基本的几何体，如线、圆、矩形等，可以使用CAD软件提供的绘图工具，也可以通过键盘输入绘图命令。

这些基本几何体将作为建模的基础。

3. 编辑和修改几何体：CAD软件提供了多种编辑和修改工具，可以对已创建的几何体进行移动、旋转、缩放、拉伸等操作，以满足具体的设计需求。

4. 创建复杂几何体：通过组合和变换基本几何体，可以创建出更复杂的几何体和模型。

例如，可以使用布尔运算对几何体进行求交、求并等操作，或者使用平移、旋转、缩放等操作对几何体进行变换。

三、CAD三维建模的工具和技巧1. 快捷键和命令：熟悉CAD软件提供的快捷键和命令，可以极大地提高工作效率。

例如，Ctrl+C和Ctrl+V可以复制和粘贴选定的几何体，Ctrl+Z可以撤销上一步操作，F3可以切换到3D视图等。

2. 快速选择和过滤：CAD软件通常提供了快速选择和过滤工具，可以根据特定的属性、图层或对象类型选择几何体。

这些工具可以大大简化复杂模型的选择和编辑。

3. 坐标系和参照：在三维建模过程中，坐标系和参照物非常重要。

可以通过设置和调整坐标系来精确定位和对齐几何体，也可以使用参照物作为基准进行建模。

桥台cad三维建模教程桥台CAD三维建模教程简介本教程将向你介绍如何使用CAD软件进行桥台的三维建模。

以下是详细的步骤：准备工作在开始建模前，需要确保以下工作已经完成：1.安装CAD软件2.熟悉CAD软件的基本操作3.准备桥台的设计图纸和相关参数步骤一：导入设计图纸1.打开CAD软件2.点击菜单栏中的“文件”选项3.在下拉菜单中选择“导入”4.选择设计图纸所在的文件，并点击“确定”步骤二：绘制基础形状1.根据设计图纸上的尺寸和要求，使用CAD软件中的绘图工具绘制桥台的基础形状，如矩形或圆形2.确保基础形状的尺寸和位置与设计图纸一致步骤三：绘制细节部分1.根据设计图纸上的细节要求，使用CAD软件中的绘图工具绘制桥台的细节部分，如阶梯、栏杆等2.确保细节部分的尺寸和位置与设计图纸一致步骤四：添加材质和纹理1.选择桥台的部分或整体2.点击CAD软件中的“编辑材质”选项3.在材质库中选择适合的材质，并应用到所选对象上4.如需添加纹理，可以使用CAD软件中的纹理工具进行操作步骤五：调整视角和光照1.在CAD软件中选择适当的视角，以查看桥台的整体效果2.调整CAD软件中的光照设置，使桥台看起来更真实和立体步骤六：保存和导出1.确认建模完成后，点击CAD软件中的“文件”选项2.在下拉菜单中选择“保存”或“导出”3.输入文件名称和保存路径，并选择合适的文件格式进行保存或导出结语通过本教程，你应该已经掌握了使用CAD软件进行桥台三维建模的基本步骤。

希望对你的创作有所帮助！请注意：本教程仅供学习参考，具体操作步骤可能因CAD软件版本和个人需求的不同而略有差异。

步骤七：优化和调整1.完成建模后，可以对桥台进行进一步的优化和调整，以满足设计要求2.检查建模中是否存在错误或不符合要求的部分，如尺寸不准确、形状失真等，进行修正步骤八：添加细节1.根据设计需求，可以进一步添加桥台的细节，如文案、装饰物等2.使用CAD软件中的绘图工具进行绘制或导入外部文件进行添加步骤九：渲染和效果展示1.如需展示桥台的真实效果，可以使用CAD软件的渲染功能进行渲染操作2.调整渲染参数，如材质光滑度、光源强度等，以获得更好的渲染效果3.渲染完成后，进行效果展示和优化，如在CAD软件中生成高质量的图片或动画步骤十：保存和分享1.在优化和渲染完成后，再次确认建模结果并保存2.选择合适的保存格式，如CAD软件的原生格式(.dwg)、常见的图像格式(.jpg, *.png)等3.如有需要，可以分享建模结果给他人，以便进一步修改或评估注意事项•在建模过程中，保持设计要求和图纸参数的准确性和一致性•遵守CAD软件的操作规范和指引，熟练使用各种工具和功能•及时保存和备份建模文件，以防丢失或误操作•谨慎使用CAD软件中的高级功能，如参数化建模、布尔运算等，确保操作正确和有效结语通过以上步骤，你将能够完成一个基础的桥台CAD三维建模。

CAD三维制图实例 1预备知识：先要学习cad的平面制图和三维的基本操纵，方可进入此练习。

注意：在CAD的三维建模中，某一个模型的建立方法纷歧定是唯一的；就像在二维制图里一样，画某一个图形的方法可以有多种；只要能达到目的，你尽情的想出简单的法子完成任务；只有这样，才算把CAD学到家了。

先看一下此楼模型的最终结果图;启动CAD,一：先制门厅主体1：建立几个图层：辅助线层，门厅踏步层，门厅柱子层，门厅顶盖层等；分别设置其线的颜色，以便于区别；2：选择辅助线图层，在（三维导航控制台）选择‘俯视’，切换到【俯视图】如下图所示：切换到【俯视图】后，A：利用【构造线】在制图区域根据设计尺寸画出四条参考线；B：利用【偏移】命令---偏移300，作出（踏步平台）的参考线；如下图：C：在（图层）选择面板里选择（门厅踏步）图层，利用【矩形】工具，以参考线为基准画一个最大的矩形，然后利用【偏移】工具向内偏移300，执行两次，总共得到三个矩形，然后分别把内部矩形的上部调整到同一条水平线上，如下图所示：D：利用【拉伸】命令分别对三个矩形（从外向内）进行拉伸（150；300；450）；得到门厅踏步的实体模型，{在【视觉样式】里选择（概念）样式，在（三维导航控制台）里选择（东南等轴测图）。

}【注意：利用三维导航控制台观察一下，如果得到的模型正确，则删除多余的参考线】如下图;3：制作（柱子）A：打开【UCS】面板，选择（原点），把坐标原点移动到门厅踏步最上面的一个角；选择（参考线图层-临时用），用【构造线】命令画出三条线，再用【偏移】工具向内偏移1200，作为（柱子）的参考中心线；如下图：B：关闭其它图层；只留下参考线和柱子图层，切换到（俯视图），利用【画圆】命令，在柱子中心线画两个圆，如下图：C：利用【拉伸】命令分别对两个圆拉伸3500（柱子高度），如下图：4：制作门厅顶盖：删除黄色参考线，利用【构造线】命令，分别在下图中的A,B,C,F点分别画出需要的参照线，利用偏移命令分别对需要的线向上偏移3950，形成顶盖参考线，如下图所示;E：选择（厅顶盖图层）；利用【矩形】命令以为F点，G点为终点画一个矩形；利用【拉伸】命令，把刚画的矩形向上拉伸150（厚度），从而形成门厅上顶盖模型，如下图所示：5：制作门厅顶盖女儿墙利用【多段体】命令，在命令栏内的提示下：分别对（h—高度，设置成需要的高度（我用450）；（w—宽度，-----我用100），（J---对正，我用L---左对正）进行相关设定，然后沿顶盖的边沿画出多段体，从而形成翻檐的模型，如下图所示：G：删除不需要的参考线，开启关闭的图层，利用三维导航控制台观察效果，如下图所示：到此门厅模型制作完毕。
