分布式光伏电站施工流程图

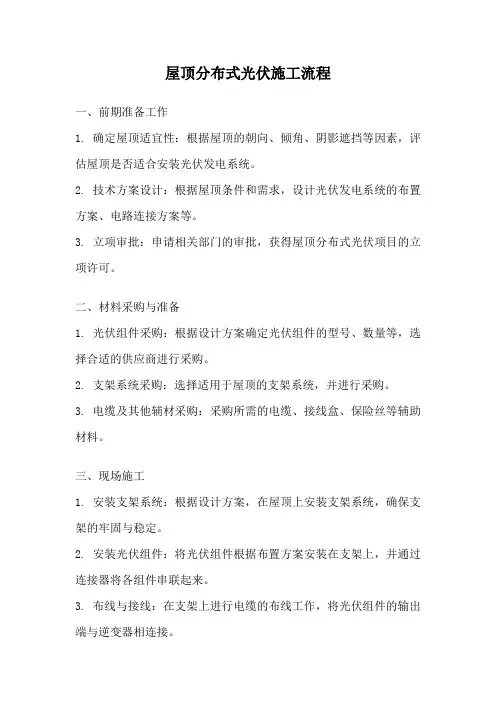

屋顶分布式光伏施工流程一、前期准备工作1. 确定屋顶适宜性：根据屋顶的朝向、倾角、阴影遮挡等因素，评估屋顶是否适合安装光伏发电系统。

2. 技术方案设计：根据屋顶条件和需求，设计光伏发电系统的布置方案、电路连接方案等。

3. 立项审批：申请相关部门的审批，获得屋顶分布式光伏项目的立项许可。

二、材料采购与准备1. 光伏组件采购：根据设计方案确定光伏组件的型号、数量等，选择合适的供应商进行采购。

2. 支架系统采购：选择适用于屋顶的支架系统，并进行采购。

3. 电缆及其他辅材采购：采购所需的电缆、接线盒、保险丝等辅助材料。

三、现场施工1. 安装支架系统：根据设计方案，在屋顶上安装支架系统，确保支架的牢固与稳定。

2. 安装光伏组件：将光伏组件根据布置方案安装在支架上，并通过连接器将各组件串联起来。

3. 布线与接线：在支架上进行电缆的布线工作，将光伏组件的输出端与逆变器相连接。

4. 安装逆变器：根据设计方案，在适当的位置安装逆变器，并与光伏组件进行接线连接。

5. 接地与保护：对光伏发电系统进行接地处理，并安装相应的保护设备，确保系统的安全运行。

6. 联动调试：进行光伏发电系统的调试工作，确保系统能够正常运行并与电网实现联动。

四、验收与并网1. 系统验收：由相关部门进行光伏发电系统的验收工作，包括安装质量、接线是否规范、系统运行是否正常等。

2. 并网连接：经过系统验收合格后，与电网进行连接，并进行相关的电网调试工作，确保系统的并网运行。

五、后期运维与维护1. 运维管理：定期对光伏发电系统进行巡检和维护，保持系统的正常运行。

2. 数据监测与分析：通过数据监测系统，对光伏发电系统的发电情况进行实时监测，并进行数据分析，以了解系统的运行状况。

3. 故障排除与维修：及时处理系统运行中出现的故障，并进行维修，确保系统的高效稳定运行。

六、环境保护与安全管理1. 环境保护：在施工过程中，要注意保护环境，合理处理废弃材料和垃圾。

屋顶分布式光伏电站柜盘安装施工方案A. 基础型钢安装（1）调直型钢。

将有弯的型钢调直，然后，按图纸要求预制加工基础型钢架。

（2）按施工图纸所标位置，用水准仪或水平尺找平、找正。

找平过程中，需要用垫片的地方最多不能超过三片。

然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。

最终基础型钢顶部宜高出抹平地面l0mm，手车柜按产品技术要求执行。

（3）基础型钢与地线连接：基础型钢安装完毕后，与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍。

然后将基础型钢刷两遍灰漆。

柜（盘）就位，找正、找平后，除柜体与基础型钢固定，柜体与柜体、柜体与侧档板均用钮锌螺丝连接。

柜（盘）接地：每台柜（盘）单独与基础型钢连接。

每台柜从后面左下部的基础型钢侧面上焊上鼻子，用6mm2 铜线与柜上的接地端子连接牢固。

柜（盘）顶上母线配制见“母带安装”要求。

柜（盘）二次小线连结按原理图逐台检查柜（盘）上的全部电器元件是否相符，其额定电压和控制、操作电源电压必须一致。

按图敷设柜与柜之间的控制电缆连接线。

敷设电缆要求见“电缆敷设”。

控制线校线后，将每根芯线煨成圆圈，用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上，端子板每侧一般一个端子压一根线，最多不能超过两根，并且两根线间加眼圈。

多股线应刷锡，不准有断股。

（4）柜（盘）内的设备及接线完整齐全，固定牢靠。

操动部分动作灵活准确。

有两个电源的柜（盘）母线的相序排列一致。

相对排列的柜（盘）母线的相序排列对称，母线色标正确。

盘内母线色标均匀完整；二次接线排列整齐，回路编号清晰、齐全，采用标准端子头编号，每个端子螺丝上接线不超过两根。

柜（盘）的引入、引出线路整齐。

无功功率补偿本体柜（SVG ） 柴油发电机预制舱箱式变压器作业（工序）流程图作业流程图(1)开箱检查1)屏柜开箱前应提早报请监理单位审核同意，同意后方可开箱。

开箱时需有监理单位人员现场见证。

2)开箱时应首先检查设备包装的完好情况，是否有严重碰撞的痕迹及可能使箱内设备受损的现象；根据装箱清单，检查设备及其备品等是否齐全；对照设计图纸，核对设备的规格、型号、回路布置等是否符合要求。

分布式光伏电站建设流程!一、规划与设计阶段1.项目确定：确定光伏电站的规模、安装容量、电站类型以及所需的土地面积等。

2.资源评估：评估电站建设的可行性和经济性，包括日照资源、土地利用、地形地貌等。

3.技术设计：制定技术方案，包括光伏组件的选型、布局，逆变器的选型，电站的结构设计等。

4.工程设计：制定工程方案，包括土地平整、支架安装、电缆敷设等。

5.预案设计：制定应急预案和操作规程，确保电站的安全运行。

二、前期准备阶段1.土地选择：根据项目要求选择合适的土地用于电站建设，包括土壤质量、地形、地理位置等。

2.申报手续：进行土地用途变更、环境影响评价、规划许可、项目核准等手续。

3.融资准备：完成项目融资工作，包括申请贷款、寻找投资方等。

4.进场准备：确定施工队伍，采购材料设备，准备施工所需的人员和资源。

三、施工阶段1.土地平整：进行土地平整工作，包括清理垃圾、修建道路、疏浚排水等。

2.支架安装：按照设计要求进行支架设置，确保光伏组件的安装稳定。

3.光伏组件安装：按照设计布局，安装光伏组件，并进行电气连接，确保光伏组件正常发电。

4.逆变器安装：安装逆变器设备，将光伏电能转换为交流电，并与电网连接。

5.电缆敷设：进行光伏组件与逆变器之间和逆变器与电网之间的电缆敷设工作。

6.联调联试：进行光伏组件、逆变器、电网和连接器等联调联试工作，确保电站正常运行。

四、验收投运阶段1.安全检查：进行电站的安全检查，包括电气、火灾、设备等方面，确保电站的安全运行。

2.规范验收：按照国家标准和行业规范进行电站的验收工作，确保电站满足相关标准。

4.运行管理：进行电站的运行管理，包括光伏组件清洗、设备维护、运营监控等工作。

以上即是分布式光伏电站建设流程的一般步骤，具体实施要根据具体项目的要求来进行调整和施行。

分布式光伏电站建设流程!一、确定建设需求1.确定建设规模和容量：根据实际需要和用电负荷，确定建设分布式光伏电站的总容量。

2.确定建设地点：根据地区的日照条件和用电需求，选择建设适宜的分布式光伏电站地点。

二、进行可行性研究1.进行项目前期调研：对选定的建设地点进行现场调研，了解光照强度、土地、用电负荷等情况，评估项目可行性。

2.进行经济性分析：根据当前的光伏发电成本和地方电价，进行分析评估项目的经济效益。

3.进行技术可行性分析：对选定的建设地点进行光照资源评估，确定光伏电池板的安装角度和方向等技术参数。

三、制定项目计划1.编制项目建设方案：确定电站的布局、选用的光伏发电技术和设备等，制定详细的项目建设方案。

2.编制项目预算：对项目进行预算，包括光伏设备、土地租赁、建设工程等费用的估算。

四、申报审批手续1.提交申报材料：根据当地的规定，准备好项目申报所需的材料，提交给相关部门办理审批手续。

2.取得审批文件：经过审批合格后，取得项目建设的相关审批文件。

五、设备采购与施工1.设备采购：按照项目计划，进行光伏发电设备的采购，包括光伏组件、逆变器、支架、电缆等。

2.施工：根据项目计划，进行光伏电站的土建施工和设备安装调试。

六、并网接入1.与本地电网调度部门对接：与本地电网调度部门进行沟通，确定电站的并网接入方式和接入点。

2.进行并网调试：按照调度部门的要求，调试电站与电网的联络保护装置，保证电站的安全运行和顺利并网。

七、运维管理和监控1.建立运维团队：成立专业的运维团队，负责日常的设备维护和故障排除。

2.建立监控系统：安装光伏电站的监控系统，对设备运行状态、发电量等进行监测。

八、投运验收和运营1.进行投运验收：由相关部门对电站进行投运验收，确保电站符合规定的安全标准。

2.正式运营：经过验收合格后，电站正式投入运营，实现光伏发电和与电网的并网供电。

以上是分布式光伏电站建设的一般流程，具体操作步骤可能因地区、政策等因素而有所差异。

分布式光伏发电并网流程详解做分布式光伏项目，并网流程是最关键的环节之一，并网申请工作贯穿着分布式光伏项目实施的全过程，并网验收更是项目结束的关键性指标。

随着光伏发电政策的不断完善，光伏并网流程逐渐趋于简化，总体而言可分成以下几个环节。

环节一：并网申请阶段在这一环节需根据分布式光伏项目的设计方案，确定并网模式和项目装机容量，并按不同装机规模接入电压等级的要求，如表1-1所示，确定并网电压等级，向电网公司营销部递交并网申请，受理后两个工作日内电网公司安排工作人员到现场勘察。

这一环节需提交的资料包括：自然人申请需提供：经办人身份证原件及复印件、户口本、房产证（或乡镇及以上政府出具的房屋使用证明）等项目合法性支持性文件。

法人申请需提供：①经办人身份证原件及复印件和法人委托书原件（或法定代表人身份证原件及复印件）。

②企业法人营业执照、土地证、房产证等项目合法性支持性文件。

③政府投资主管部门同意项目开展前期工作的批复（有些地区不要求）。

④发电项目前期工作及接入系统设计所需资料。

⑤用电电网相关资料（仅适用于大工业用户）。

⑥分布式电源接入电网申请表，如表1-2所示。

⑦租用工商业屋顶建设分布式光伏发电项目的，需提供屋顶租赁协议。

⑧采取能源合同管理模式的，需提供能源管理合同。

环节二：确定接入系统方案阶段①接入系统方案制定。

根据现场勘查情况，由电网公司经济技术研究制定接入系统方案，一般在7个工作日内完成。

接入系统方案的内容包括：分布式电源项目建设规模（本期、终期）、开工时间、投产时间、系统一次和二次方案及主设备参数、产权分界点设置、计量关口点设置、关口电能计量方案等。

图2-1 并网业务流程系统一次包括：并网点和并网电压等级（对于多个并网点项目，项目并网电压等级以其中的最高电压为准）、接入容量和接入方式、电气主接线图、防雷接地要求、无功补偿配置方案、互联接口设备参数等；系统二次包括：保护、自动化配置要求以及监控、通信系统要求。

分布式光伏电站施工流程施工前准备工作1.熟悉施工图纸：根据现场实际情况对图纸进行复核2.清点到场货物：查看系统各部件是否齐全、辅材充足3.工具准备：根据施工位置准备好需要使用到的工具4.劳保佩戴：将安全防护装置佩戴齐全5.搭好各屋顶脚手架、临边设施6.准备消防器材，安全急救设备施工流程图===== 施工流程 =====一、熟悉设计1、厂房的布置，系统的容量；2、电池板（类别、参数、数量等）；3、组串设计（一般20块或22块组件一串）；4、汇流箱的数量、尺寸；5、电缆型号、数量、大小；6、逆变器，变压器型号、数量、尺寸（逆变器输出电压需与箱变低压侧输入电压一致）；7、并网柜数量、尺寸；8、监控系统（有无大的液晶显示屏，考虑电源）；9、组件固定安装形式；10、初步拟定的设备安装位置及设备安装数量；11、电缆走径情况。

二、现场确认1、确认安装场地尺寸（实际尺寸与图纸差异），材料堆放位置；2、为施工方便，设备安装需兼顾先后顺序；3、确定汇流箱的安装位置（综合考虑布线、固定方式、阴影遮挡、施工难度）；4、配电房的选定需根据厂区总体布置、设备数量、尺寸、摆放方式、间距要求来确定；5、注意配电房的门是否够设备进入（门的高度需根据设备高度来确定）；6、电缆走线，确认是否有现成管道或桥架能满足电缆布线，选择合适的电缆走径以减少电缆用量；7、根据设计图纸核实并网点位置；8、大显示屏的安装位置确认（若有）；9、电站接地位置确认（尽可能使用原厂区的接地网）。

三、施工资料准备1、根据已收集的资料，尽可能详细的绘制施工图（设计院出）；施工图需特别注意投资方和企业业主的要求（例如技术协议、设备基础位置等）；2、根据施工图纸制作设备清单；设备清单尽可能的与实际用量接近，并综合考虑合同中甲方对材料的要求；3、根据施工图、技术协议编写《施工技术交底》《施工组织方案》《安全应急预案》；4、根据《施工进度计划》绘制《材料进场计划》。

四、现场施工1、现场弹线定位：2、夹具、支架安装：3、组件安装固定：4、桥架及走线：5、设备安装：6、设备接线：五、系统调试1、查看并处理电池板阴影问题；2、检查各箱体内部和电池板内的接线可靠性；3、组串电压测量；测量组串正负极是否接线正确，电压是否在合理范围内。

分布式光伏电站建设全流程第一步：选址和规划选址是决定建设光伏电站的地理位置，并考虑到地理条件、地形地貌、气候特征等因素。

规划是确定电站建设规模、布局和设计方案。

第二步：可行性研究进行可行性研究，对选址结果进行综合评估和分析，包括电站建设所需资源、环境影响评估、经济效益评估、社会影响评估等方面，确定电站建设的可行性。

第三步：工程设计根据可行性研究结果，进行工程设计，包括电站布局设计、电站组件和设备的选型和安装设计、电站运行及维护方案的设计等。

第四步：项目审批和融资根据可行性研究和工程设计结果，进行电站建设项目的审批和融资，包括环保审批、用地审批、建设工程规划许可、融资申请等。

第五步：设备采购和施工完成审批和融资后，进行设备采购和施工。

设备采购包括太阳能光伏组件、逆变器、支架等设备的购买。

施工过程包括场地准备、设备安装调试、电网接入等。

第六步：调试与运行完成设备采购和施工后，进行调试和运行。

包括设备联调、光伏组件效能测试、系统运行试验等。

第七步：并网与接入电网在调试和运行完毕后，进行并网和接入电网。

包括与电力公司协商签订电网接入协议、接入电网设备的安装调试、并网调试等。

第八步：运营与维护电站建设完成后，进行电站的运营与维护，包括设备的监测和维护、运行数据的收集和分析、故障排除与维修等。

第九步：经营管理和收益分配进行电站的经营管理和收益分配，包括销售电力、收取电费、维护费用的支出、项目收益的分配等。

第十步：监测和改进对电站的运营情况进行监测和分析，根据监测结果进行运营改进和技术更新，提高电站的效能和经济效益。

以上就是分布式光伏电站建设全流程的主要步骤，每个步骤都需要综合考虑技术、经济、环境等因素，确保电站建设的安全有效性和可持续发展。

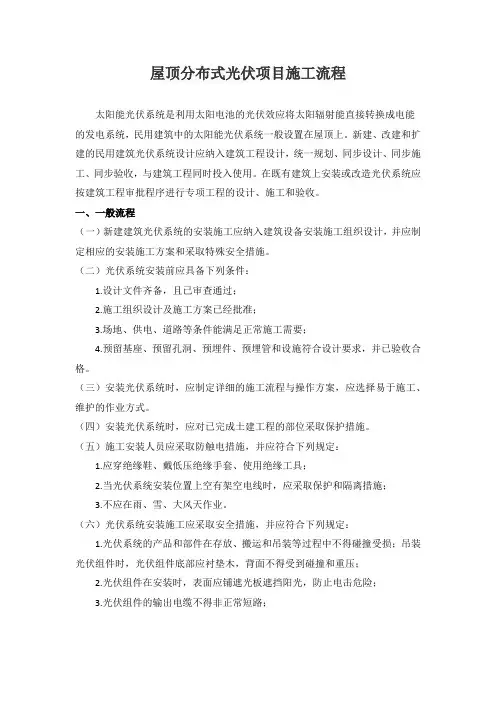

屋顶分布式光伏项目施工流程太阳能光伏系统是利用太阳电池的光伏效应将太阳辐射能直接转换成电能的发电系统，民用建筑中的太阳能光伏系统一般设置在屋顶上。

新建、改建和扩建的民用建筑光伏系统设计应纳入建筑工程设计，统一规划、同步设计、同步施工、同步验收，与建筑工程同时投入使用。

在既有建筑上安装或改造光伏系统应按建筑工程审批程序进行专项工程的设计、施工和验收。

一、一般流程（一）新建建筑光伏系统的安装施工应纳入建筑设备安装施工组织设计，并应制定相应的安装施工方案和采取特殊安全措施。

（二）光伏系统安装前应具备下列条件：1.设计文件齐备，且已审查通过；2.施工组织设计及施工方案已经批准；3.场地、供电、道路等条件能满足正常施工需要；4.预留基座、预留孔洞、预埋件、预埋管和设施符合设计要求，并已验收合格。

（三）安装光伏系统时，应制定详细的施工流程与操作方案，应选择易于施工、维护的作业方式。

（四）安装光伏系统时，应对已完成土建工程的部位采取保护措施。

（五）施工安装人员应采取防触电措施，并应符合下列规定：1.应穿绝缘鞋、戴低压绝缘手套、使用绝缘工具；2.当光伏系统安装位置上空有架空电线时，应采取保护和隔离措施；3.不应在雨、雪、大风天作业。

（六）光伏系统安装施工应采取安全措施，并应符合下列规定：1.光伏系统的产品和部件在存放、搬运和吊装等过程中不得碰撞受损；吊装光伏组件时，光伏组件底部应衬垫木，背面不得受到碰撞和重压；2.光伏组件在安装时，表面应铺遮光板遮挡阳光，防止电击危险；3.光伏组件的输出电缆不得非正常短路；4.对无断弧功能的开关进行连接时，不得在有负荷或能形成低阻回路的情况下接通正负极或断开；5.连接完成或部分完成的光伏系统，遇有光伏组件破裂的情况应及时采取限制接近的措施，并应由专业人员处置；6.不得局部遮挡光伏组件，避免产生热斑效应；7.在坡度大于10°的坡屋面上安装施工，应采取专用踏脚板等安全措施。

分布式光伏项目EPC总承包工程施工方案1.1.1.1总体施工方案（1）总体开工顺序安排总体施工顺序为：组件安装→电缆槽盒安装→箱逆变安装→电缆敷设接线→系统调试→投运。

（2）主要施工工序安排1）支架安装流程运输→分点→定位放线→验线→安装支架→自检2）太阳能电池组件安装流程运输→分点→检测→定位放线→验线→竖向支撑件装配→安装组件→安装压板→自检。

3）电缆支架安装流程施工开始→施工准备→测量定位→支（吊）架制作安装→桥架拼装→调整及紧固→桥架接地→施工结束4）电缆、线缆的安装流程运输→分点→ 检测→组件间串接电缆连接→ 引出电缆穿管、铺设（从方阵到接线箱）→ 接线→ 自检。

（3）高程及平面测量方案建立二级控制网，二级控制网的施测精度和要求同一级控制网的施测要求，按一级导线和二等水准测量精度，作好测量放线工作，并采取措施防止测量控制点因施工不慎被损坏。

做好沉降观察，确保数据、设备安装的正确性和有效性。

根据发包人提供控制坐标和水准控制点自行测定二级方格网，作为施工测量放线和建筑物定位的依据，并应仔细保护。

1）总则a结构等高程和轴线的控制是测量工作的重点和难点，要引起高度重视。

b厂区施工测量控制坐标网点资料由发包人书面提供并现场办理交接手续。

根据书面资料对其进行全面复核，据此进行施工测量放线和建构筑物定位的依据，并应仔细保护。

c为确保测量精度，配备先进的测量仪器。

d布设足够的控制点并精心做好标志，加强三角网点、水准网点和自己布设的控制点的保护和检查。

防止控制点移动和损坏，一旦发生损坏，应及时报告监理工程师，并协商补救措施，及时处理。

2）测量人员安排选用经验丰富的测量工程师负责本工程的测量控制，其他配合人员临时抽调。

3）测量仪器的检定所有仪器和钢尺在使用前必须送具有相应资质的计量检测单位鉴定检验，合格后方可使用，并加强使用过程中的维护、保养。

4）测量方案的编制在工程开工之前，测量工程师根据提供的厂区坐标控制点和高程控制点，熟悉和核对设计图中的各部位尺寸关系，制定各细部的放样方案并准备好放样数据。
