槽、井探地质编录及注意的事项

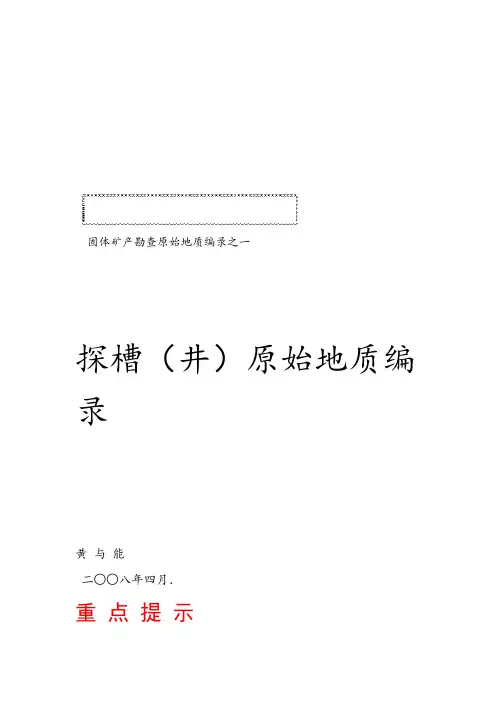

固体矿产勘查原始地质编录之一探槽（井）原始地质编录黄与能二○○八年四月．重点提示1．编录壁的选取及绘图方向：东西向探槽：编北壁——北高、南低或相近；编南壁——南高、北低。

南北向探槽：编东壁——东高、西低或相近；编西壁——西高东低。

2．分层：（1）分层单元：复杂矿体——小于填图单元；一般矿体——同于填图单元。

（2）分层厚度及夹石剔除厚度：按工业指标。

（3）分层主要对象：不同矿体、不同矿石类型、不同工业品级、不同岩石类型、断层上下盘矿体。

3．布样：（1）沿厚度方向连续控制矿体及直接顶底板。

（2）布样“三不”原则：不跨矿石类型、品级；不跨矿种（断层）；样长真厚不超过工业可采厚度。

（3）岩石（脉岩）剔除原则：以工业指标的剔除厚度为准、夹石薄时与低品位矿石合采贫化。

（4）样品编号：以任何时候都不至引起错混为准。

（5）布样后应及时采样，特别是刻槽样。

4．投影作图：（1）主要地质编录要素：界线、产状、样品及标本位置、导线点等按与基线的相对位置，按比例缩小描绘于坐标纸上。

（2）地质体的取舍：图上大于1mm的应绘，特殊意义的不足1mm放大绘。

（3）探槽拐弯处理：①编录壁及基线以及槽底与编录壁的共用边，在任何时候都应连续绘制。

②方向变大时：在拐弯处裂开槽底的非共用边（内侧边），裂开夹角等于拐弯角度。

③方向变小时：在拐弯处断开非共用边，并切去一块同于拐弯角度大小的重叠面后，与前一导线槽底相连接。

5．投影作图原理：（1）面向编录壁，在坐标纸上选择合适位置，绘出第一基点及第一导线，每一导线起点均为0。

（2）槽壁投影：每个要素点有两个投影要素——导线读数及与导线的垂直距离。

（3）槽底投影：先将各要素点按地质走向投到壁底共用边，然后按槽壁投影方法投影。

（4）连图：分类、分地质体、分地质界线相连成图。

6．描述纪录：（1）以基线为准，依次逐一记录。

（2）岩性、矿体按分层为单元描述记录：在基线中间分层时，分段描述记录；跨导线分层时，将所跨导线内的同一分层统一描述。

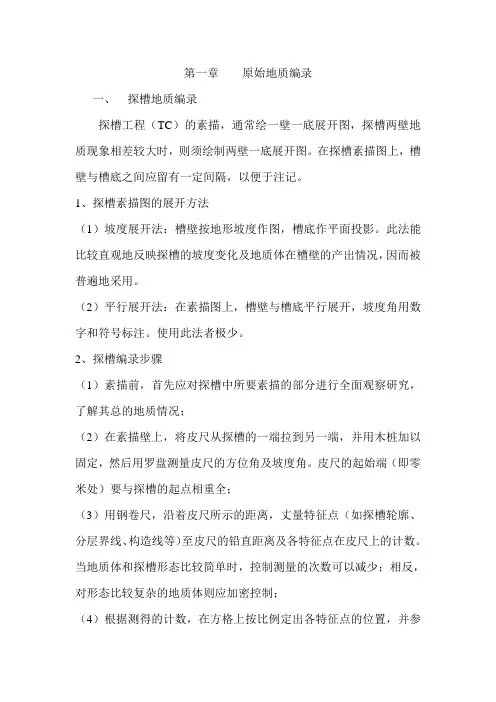

第一章原始地质编录一、探槽地质编录探槽工程（TC）的素描，通常绘一壁一底展开图，探槽两壁地质现象相差较大时，则须绘制两壁一底展开图。

在探槽素描图上，槽壁与槽底之间应留有一定间隔，以便于注记。

1、探槽素描图的展开方法（1）坡度展开法：槽壁按地形坡度作图，槽底作平面投影。

此法能比较直观地反映探槽的坡度变化及地质体在槽壁的产出情况，因而被普遍地采用。

（2）平行展开法：在素描图上，槽壁与槽底平行展开，坡度角用数字和符号标注。

使用此法者极少。

2、探槽编录步骤（1）素描前，首先应对探槽中所要素描的部分进行全面观察研究，了解其总的地质情况；（2）在素描壁上，将皮尺从探槽的一端拉到另一端，并用木桩加以固定，然后用罗盘测量皮尺的方位角及坡度角。

皮尺的起始端（即零米处）要与探槽的起点相重全；（3）用钢卷尺，沿着皮尺所示的距离，丈量特征点（如探槽轮廓、分层界线、构造线等）至皮尺的铅直距离及各特征点在皮尺上的计数。

当地质体和探槽形态比较简单时，控制测量的次数可以减少；相反，对形态比较复杂的地质体则应加密控制；（4）根据测得的计数，在方格上按比例定出各特征点的位置，并参照地质体的实际出露形态，将相同的特征点连接成图；（5）测量地质体产状，并将产状要素（一般是倾向、倾角）标注在槽壁相应位置的下方；（6）槽底的素描可采用以壁投底的方法。

即将槽壁底界的地质界线点垂直投影到紧靠素描壁一侧的槽底轮廓线上，然后根据地质体的走向与探槽方位之间的关系，绘制槽底素描图；（7）在进行探槽素描的同时，应进行文字描述，采集标本，划出采样位置，并将标本和样品位置及编号标注于图上；（8）进行室内清绘。

要求素描图内容要齐全。

3、注意事项（1）当地形坡度大，探槽延伸又较长时，如按坡度展开，则图面上探槽未端的槽壁与槽底分离太远，既费纸又不美观。

此时应采用分段素描或槽底连续而槽壁分段错动素描为好。

槽壁分段错动后，应使各分段之间的地质现象及槽壁轮廓严格地吻合。

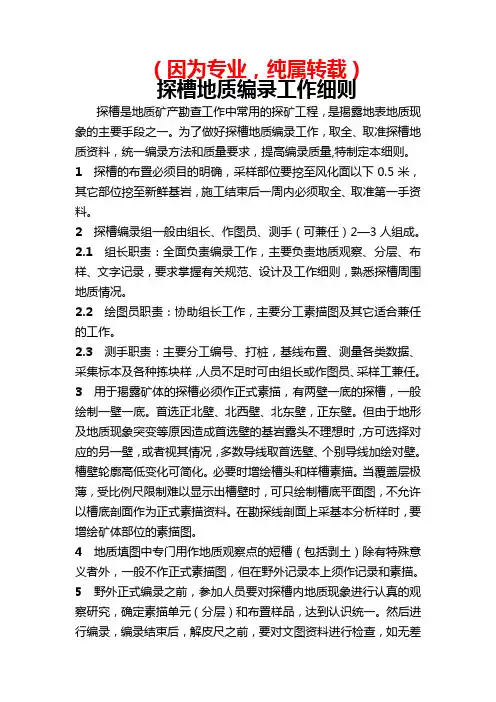

（因为专业，纯属转载）探槽地质编录工作细则探槽是地质矿产勘查工作中常用的探矿工程，是揭露地表地质现象的主要手段之一。

为了做好探槽地质编录工作，取全、取准探槽地质资料，统一编录方法和质量要求，提高编录质量,特制定本细则。

1探槽的布臵必须目的明确，采样部位要挖至风化面以下0.5米，其它部位挖至新鲜基岩，施工结束后一周内必须取全、取准第一手资料。

2探槽编录组一般由组长、作图员、测手（可兼任）2—3人组成。

2.1组长职责：全面负责编录工作，主要负责地质观察、分层、布样、文字记录，要求掌握有关规范、设计及工作细则，熟悉探槽周围地质情况。

2.2 绘图员职责：协助组长工作，主要分工素描图及其它适合兼任的工作。

2.3 测手职责：主要分工编号、打桩，基线布臵、测量各类数据、采集标本及各种拣块样，人员不足时可由组长或作图员、采样工兼任。

3用于揭露矿体的探槽必须作正式素描，有两壁一底的探槽，一般绘制一壁一底。

首选正北壁、北西壁、北东壁，正东壁。

但由于地形及地质现象突变等原因造成首选壁的基岩露头不理想时，方可选择对应的另一壁，或者视其情况，多数导线取首选壁、个别导线加绘对壁。

槽壁轮廓高低变化可简化。

必要时增绘槽头和样槽素描。

当覆盖层极薄，受比例尺限制难以显示出槽壁时，可只绘制槽底平面图，不允许以槽底剖面作为正式素描资料。

在勘探线剖面上采基本分析样时，要增绘矿体部位的素描图。

4 地质填图中专门用作地质观察点的短槽（包括剥土）除有特殊意义者外，一般不作正式素描图，但在野外记录本上须作记录和素描。

5 野外正式编录之前，参加人员要对探槽内地质现象进行认真的观察研究，确定素描单元（分层）和布臵样品，达到认识统一。

然后进行编录，编录结束后，解皮尺之前，要对文图资料进行检查，如无差错和遗漏现象，方可解去皮尺，做到文图扣合。

6探槽编录时，无矿岩层分层要求按矿区填图单元结合岩石组合、构造、蚀变等进行，发生显著变化的地质体、不同岩石类型和较大构造均应进行单独分层。

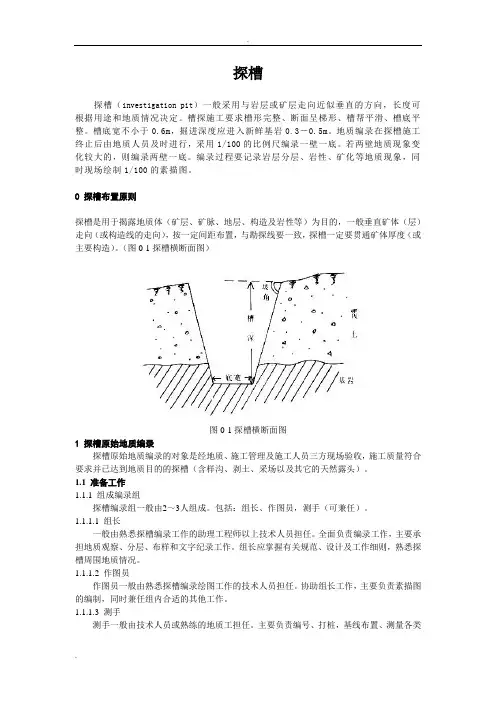

探槽探槽（investigation pit）一般采用与岩层或矿层走向近似垂直的方向，长度可根据用途和地质情况决定。

槽探施工要求槽形完整、断面呈梯形、槽帮平滑、槽底平整。

槽底宽不小于0.6m，掘进深度应进入新鲜基岩0.3－0.5m。

地质编录在探槽施工终止后由地质人员及时进行，采用1/100的比例尺编录一壁一底。

若两壁地质现象变化较大的，则编录两壁一底。

编录过程要记录岩层分层、岩性、矿化等地质现象，同时现场绘制1/100的素描图。

0 探槽布置原则探槽是用于揭露地质体（矿层、矿脉、地层、构造及岩性等）为目的，一般垂直矿体（层）走向（或构造线的走向），按一定间距布置，与勘探线要一致，探槽一定要贯通矿体厚度（或主要构造）。

（图0-1探槽横断面图）图0-1探槽横断面图1 探槽原始地质编录探槽原始地质编录的对象是经地质、施工管理及施工人员三方现场验收，施工质量符合要求并已达到地质目的的探槽（含样沟、剥土、采场以及其它的天然露头）。

1.1 准备工作1.1.1 组成编录组探槽编录组一般由2～3人组成。

包括：组长、作图员，测手（可兼任）。

1.1.1.1 组长一般由熟悉探槽编录工作的助理工程师以上技术人员担任。

全面负责编录工作，主要承担地质观察、分层、布样和文字纪录工作。

组长应掌握有关规范、设计及工作细则，熟悉探槽周围地质情况。

1.1.1.2 作图员作图员一般由熟悉探槽编录绘图工作的技术人员担任。

协助组长工作，主要负责素描图的编制，同时兼任组内合适的其他工作。

1.1.1.3 测手测手一般由技术人员或熟练的地质工担任。

主要负责编号、打桩，基线布置、测量各类数据、采集标本及各种拣块样。

1.2 原始地质编录1.2.1 观察、分层、布样组长带领编录人员共同观察拟编录探槽中的地质现象（必要时还应观察探槽附近有关地质现象），确定编录壁及基岩面、分层并布样。

1.2.1.1 确定编录槽壁探槽素描一般只作一壁一底展开图。

当两壁上基岩露头的地质现象可对应吻合时，东西向或大致东西向的探槽选北壁，南北向或大致南北向探槽选东壁。

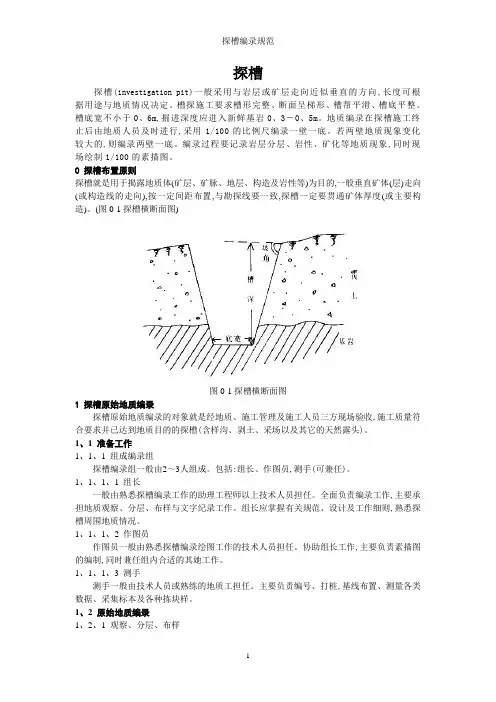

探槽探槽(investigation pit)一般采用与岩层或矿层走向近似垂直的方向,长度可根据用途与地质情况决定。

槽探施工要求槽形完整、断面呈梯形、槽帮平滑、槽底平整。

槽底宽不小于0、6m,掘进深度应进入新鲜基岩0、3－0、5m。

地质编录在探槽施工终止后由地质人员及时进行,采用1/100的比例尺编录一壁一底。

若两壁地质现象变化较大的,则编录两壁一底。

编录过程要记录岩层分层、岩性、矿化等地质现象,同时现场绘制1/100的素描图。

0 探槽布置原则探槽就是用于揭露地质体(矿层、矿脉、地层、构造及岩性等)为目的,一般垂直矿体(层)走向(或构造线的走向),按一定间距布置,与勘探线要一致,探槽一定要贯通矿体厚度(或主要构造)。

(图0-1探槽横断面图)图0-1探槽横断面图1 探槽原始地质编录探槽原始地质编录的对象就是经地质、施工管理及施工人员三方现场验收,施工质量符合要求并已达到地质目的的探槽(含样沟、剥土、采场以及其它的天然露头)。

1、1 准备工作1、1、1 组成编录组探槽编录组一般由2～3人组成。

包括:组长、作图员,测手(可兼任)。

1、1、1、1 组长一般由熟悉探槽编录工作的助理工程师以上技术人员担任。

全面负责编录工作,主要承担地质观察、分层、布样与文字纪录工作。

组长应掌握有关规范、设计及工作细则,熟悉探槽周围地质情况。

1、1、1、2 作图员作图员一般由熟悉探槽编录绘图工作的技术人员担任。

协助组长工作,主要负责素描图的编制,同时兼任组内合适的其她工作。

1、1、1、3 测手测手一般由技术人员或熟练的地质工担任。

主要负责编号、打桩,基线布置、测量各类数据、采集标本及各种拣块样。

1、2 原始地质编录1、2、1 观察、分层、布样组长带领编录人员共同观察拟编录探槽中的地质现象(必要时还应观察探槽附近有关地质现象),确定编录壁及基岩面、分层并布样。

1、2、1、1 确定编录槽壁探槽素描一般只作一壁一底展开图。

当两壁上基岩露头的地质现象可对应吻合时,东西向或大致东西向的探槽选北壁,南北向或大致南北向探槽选东壁。

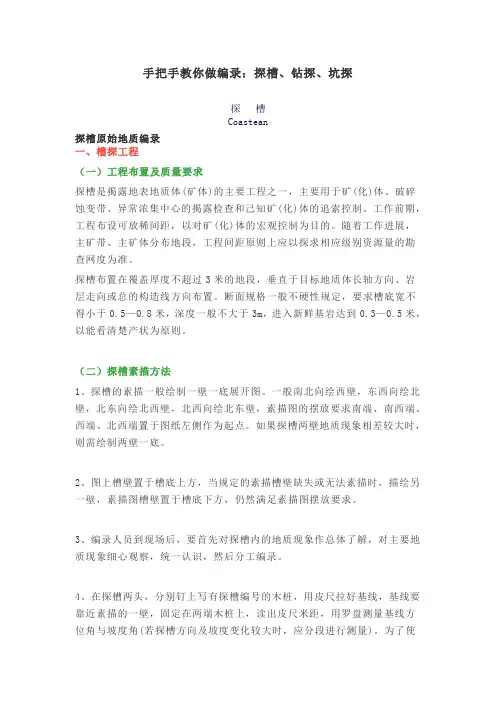

手把手教你做编录：探槽、钻探、坑探探槽Coastean探槽原始地质编录一、槽探工程（一）工程布置及质量要求探槽是揭露地表地质体(矿体)的主要工程之一，主要用于矿(化)体、破碎蚀变带、异常浓集中心的揭露检查和己知矿(化)体的追索控制。

工作前期，工程布设可放稀间距，以对矿(化)体的宏观控制为目的。

随着工作进展，主矿带、主矿体分布地段，工程间距原则上应以探求相应级别资源量的勘查网度为准。

探槽布置在覆盖厚度不超过3米的地段，垂直于目标地质体长轴方向、岩层走向或总的构造线方向布置。

断面规格一般不硬性规定，要求槽底宽不得小于0.5—0.8米，深度一般不大于3m，进入新鲜基岩达到0.3—0.5米，以能看清楚产状为原则。

（二）探槽素描方法1、探槽的素描一般绘制一壁一底展开图。

一般南北向绘西壁，东西向绘北壁，北东向绘北西壁，北西向绘北东壁，素描图的摆放要求南端、南西端、西端、北西端置于图纸左侧作为起点。

如果探槽两壁地质现象相差较大时，则需绘制两壁一底。

2、图上槽壁置于槽底上方，当规定的素描槽壁缺失或无法素描时，描绘另一壁，素描图槽壁置于槽底下方，仍然满足素描图摆放要求。

3、编录人员到现场后，要首先对探槽内的地质现象作总体了解，对主要地质现象细心观察，统一认识，然后分工编录。

4、在探槽两头，分别钉上写有探槽编号的木桩，用皮尺拉好基线，基线要靠近素描的一壁，固定在两端木桩上，读出皮尺米距，用罗盘测量基线方位角与坡度角(若探槽方向及坡度变化较大时，应分段进行测量)。

为了使编录起始点与坐标测量点完全吻合，规定两头木桩均钉在编录时槽头处，木桩作为两端坐标点，两木桩间距即代表探槽实际长度。

5、根据基线的坡度角及长度，在方格纸上按比例尺轻轻画上基线(注上米距)及基线桩，若探槽坡度、走向变化较大而转换导线时，还要在图上标注转换点。

成图后基线不着墨，基线桩要保留并着墨，以便于检查作图质量。

6、用卷尺或有刻度的竹竿，沿着基线所示距离丈量地形、地质特征点(如槽壁地形线、分层界线、构造线、样品位置等)到皮尺的铅直距离。

探槽（井）原始地质编录黄与能二○○八年四月重点提示1．编录壁的选取及绘图方向：东西向探槽：编北壁——北高、南低或相近；编南壁——南高、北低。

南北向探槽：编东壁——东高、西低或相近；编西壁——西高东低。

2．分层：（1）分层单元：复杂矿体——小于填图单元；一般矿体——同于填图单元。

（2）分层厚度及夹石剔除厚度：按工业指标。

（3）分层主要对象：不同矿体、不同矿石类型、不同工业品级、不同岩石类型、断层上下盘矿体。

3．布样：（1）沿厚度方向连续控制矿体及直接顶底板。

（2）布样“三不”原则：不跨矿石类型、品级；不跨矿种（断层）；样长真厚不超过工业可采厚度。

（3）岩石（脉岩）剔除原则：以工业指标的剔除厚度为准、夹石薄时与低品位矿石合采贫化。

（4）样品编号：以任何时候都不至引起错混为准。

（5）布样后应及时采样，特别是刻槽样。

4．投影作图：（1）主要地质编录要素：界线、产状、样品及标本位置、导线点等按与基线的相对位置，按比例缩小描绘于坐标纸上。

（2）地质体的取舍：图上大于1mm 的应绘，特殊意义的不足1mm放大绘。

（3）探槽拐弯处理：①编录壁及基线以及槽底与编录壁的共用边，在任何时候都应连续绘制。

②方向变大时：在拐弯处裂开槽底的非共用边（内侧边），裂开夹角等于拐弯角度。

③方向变小时：在拐弯处断开非共用边，并切去一块同于拐弯角度大小的重叠面后，与前一导线槽底相连接。

5．投影作图原理：（1）面向编录壁，在坐标纸上选择合适位置，绘出第一基点及第一导线，每一导线起点均为0。

（2）槽壁投影：每个要素点有两个投影要素——导线读数及与导线的垂直距离。

（3）槽底投影：先将各要素点按地质走向投到壁底共用边，然后按槽壁投影方法投影。

（4）连图：分类、分地质体、分地质界线相连成图。

6．描述纪录：（1）以基线为准，依次逐一记录。

（2）岩性、矿体按分层为单元描述记录：在基线中间分层时，分段描述记录；跨导线分层时，将所跨导线内的同一分层统一描述。

探槽探槽（investigation pit）一般采用与岩层或矿层走向近似垂直的方向，长度可根据用途和地质情况决定。

槽探施工要求槽形完整、断面呈梯形、槽帮平滑、槽底平整。

槽底宽不小于0.6m，掘进深度应进入新鲜基岩0.3－0.5m。

地质编录在探槽施工终止后由地质人员及时进行，采用1/100的比例尺编录一壁一底。

若两壁地质现象变化较大的，则编录两壁一底。

编录过程要记录岩层分层、岩性、矿化等地质现象，同时现场绘制1/100的素描图。

0 探槽布置原则探槽是用于揭露地质体（矿层、矿脉、地层、构造及岩性等）为目的，一般垂直矿体（层）走向（或构造线的走向），按一定间距布置，与勘探线要一致，探槽一定要贯通矿体厚度（或主要构造）。

（图0-1探槽横断面图）图0-1探槽横断面图1 探槽原始地质编录探槽原始地质编录的对象是经地质、施工管理及施工人员三方现场验收，施工质量符合要求并已达到地质目的的探槽（含样沟、剥土、采场以及其它的天然露头）。

1.1 准备工作1.1.1 组成编录组探槽编录组一般由2～3人组成。

包括：组长、作图员，测手（可兼任）。

1.1.1.1 组长一般由熟悉探槽编录工作的助理工程师以上技术人员担任。

全面负责编录工作，主要承担地质观察、分层、布样和文字纪录工作。

组长应掌握有关规范、设计及工作细则，熟悉探槽周围地质情况。

1.1.1.2 作图员作图员一般由熟悉探槽编录绘图工作的技术人员担任。

协助组长工作，主要负责素描图的编制，同时兼任组内合适的其他工作。

1.1.1.3 测手测手一般由技术人员或熟练的地质工担任。

主要负责编号、打桩，基线布置、测量各类数据、采集标本及各种拣块样。

1.2 原始地质编录1.2.1 观察、分层、布样组长带领编录人员共同观察拟编录探槽中的地质现象（必要时还应观察探槽附近有关地质现象），确定编录壁及基岩面、分层并布样。

1.2.1.1 确定编录槽壁探槽素描一般只作一壁一底展开图。

当两壁上基岩露头的地质现象可对应吻合时，东西向或大致东西向的探槽选北壁，南北向或大致南北向探槽选东壁。

槽探编录一、现场编录的基本内容1、观察研究并记录探槽所揭示的地质现象。

2、记录现场的观察研究手段（数字、文字、图象、磁带、磁盘等）。

二、现场编录必须真实客观1、编录人员要认真、细致、全面地研究地质现象，联系认识，准确地判断和记录。

明确区别开实际观测资料与推断解释资料。

2、现场编录应随施工进展及时进行。

3、编录的文、图必须吻合一致，整洁、美观、字迹工整，字体规范。

4、测量、绘图工具和量具的精度、质量必须符合要求，计量单位名称和符号须符合规定，数值要反映其精确程度，写出全部有效数位。

5、使用的设备和材料必须符合有关规定。

载质材料优良，图表用80克以上的纸张，幅面尺寸185×260mm或2n倍（n＝0、1、2．．．．．．）。

6、记录时用防水墨水或2H绘图铅笔。

7、编录时采用行业标准规定的方法和表格。

使用的术语、代号、编码应符合GB9649的规定。

图例应符合有关标准及地勘单位根据矿区特点作出的规定。

三、室内准备工作㈠组成编录组槽探编录组一般由3－4人组成：组长、作图员、测手（有时可由其他人员兼任）、采样工。

1、组长：一般由工程师或熟悉探槽工作的技术人员担任。

职责：全面负责编录工作，主要分工地质观察、分层、布样、文字记录。

要求掌握有关规范，设计及工作细则，熟悉探槽周围地质情况。

2、作图员：一般由熟悉探槽编录绘图工作的技术人员担任。

职责：协助组长工作，主要分工素描图及其它适合兼任的工作。

3、测手：一般由技术人员或熟练的地质工担任。

职责：主要分工编号、打桩，基线布置、测量各类数据、采集标本及各种拣块样（有时可由组长或作图员、采样工兼任）。

4、采样工：由熟练的采样工担任。

职责：主要分工刻槽取样，人工重砂，大体重采样工作。

㈡分工准备各种用品1、组长准备：地质挎包、讲义夹、坑探工程基线记录表、坑探工程地质记录表、照相记录表、文具盒、罗盘、放大镜、照相机及胶卷、地质锤。

2、作图员准备：小图版（一般规格60×45cm）、座标纸（一般规格50×35cm）用量按下列办法计划：绘图坐标纸张数＝拟编录探槽长度（m）×作图比例尺÷座标纸长度（m）例：拟编录探槽长120m，作图比例尺1：100，座标纸长0.5m，则张数＝120m×1／100÷0.5＝2.4张将备用的全部座标纸用图钉固定在图板上，准备好三角板、量角器、三棱尺、文具盒、2H铅笔数支、铅笔刀、橡皮擦等。
