勘探工程原始地质编录及部分综合图件编制工作第一部分勘查工程原始地质编录工作一、原始地质编录的基本要求（一）原始地质编录的目的任务原始地质编录是通过对野外自然暴露和各类勘查工程所提示出来的各种地质现象的深入细致地观察研究和各类样品的采集测试，把矿区的地层、构造、侵入岩、热液蚀变、物化探异常特征及它们与成矿、矿化富集的关系和矿体、矿石特征等等，真实地、客观的、全面地、详细地在原始地质编录的相关文、图、表中充分地反映出来，为研究矿床成矿地质条件、矿床成因、编制各种综合图件、圈定矿体和编写地质勘查报告提供可靠的第一性资料。
由此可见，原始地质编录工作质量高低，直接影响到矿产勘查工作成果报告的质量，因此，它是矿产勘查工作中一项非常重要的基础性工作。
（二）原始地质编录的种类矿产地质勘查工作中野外实施阶段所从事的各项勘查工作，都必须进行原始地质编录工作，换句话说，原始地质编录工作涵盖了野外开展的各项勘查工作。
它包括：实测地质剖面，地质填图（测量），探槽及剥土、探井、探硐（坑道）、钻孔等勘查工程，老硐，采样，地球化学测量，水文地质、工程地质、环境地质调查，地质勘查工程测量等各类原始地质编录工作。
（三）原始地质编录必须真实、客观、全面及其基本内容原始地质编录包括野外现场编录和室内整理两部分，野外现场编录又包括素描图编录及文字记录二项内容。
野外现场编录应随工作（程）进展逐日或随施工进展及时进行。
要认真、全面地观察研究各种地质现象；测量地质体位置、产状、形态、规模等数据要准确；采集标本、样品的规格和数量要满足要求。
文字记录要真实、客观，严禁事后回忆记录。
用制订的统一记录手段和制图方法，把自然界保留下来的宏观及微观地质现象记录下来。
表13 勘查工程登记表室内整理是根据野外各种测量结果和标本、样品鉴定、测试数据对野外编录的内容进行修正、补充和归纳、整理，编制有关图表，并按规定的格式整饰。
（四）原始地质编录的文、图、表必须在互相对应、吻合一致，整洁、美观、字迹工整，字体规范。

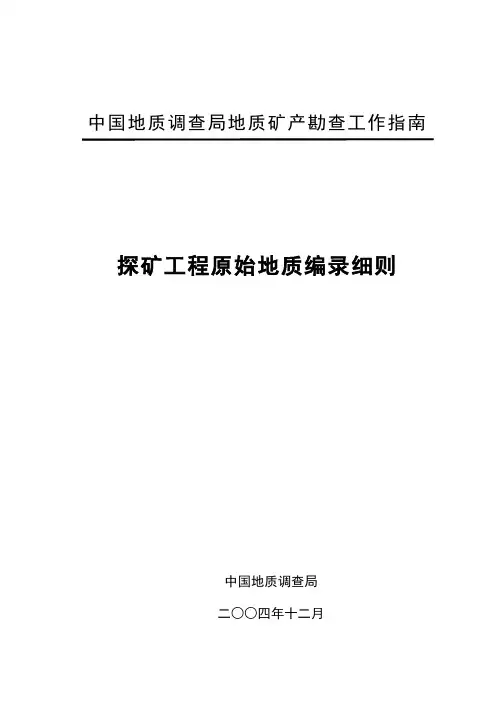

中国地质调查局地质矿产勘查工作指南探矿工程原始地质编录细则中国地质调查局二○○四年十二月目录前言 (1)1 原始地质编录 (1)1.1原始地质编录总体要求 (1)1.2原始地质编录资料的修改 (1)1.3原始地质编录的内容 (2)1.4地质编录的人员技术准备 (2)1.5代号及编号方法 (2)2 探矿工程采样 (4)2.1岩矿鉴定样 (4)2.2标本编号 (5)2.3化学分析样：主要采取化学样，少量光谱样及岩石全分析样。
(5)2.4化学分析刻槽取样 (6)2.5布样原则 (6)2.6刻槽样品质量检查 (8)2.7小体重样 (9)3 探矿工程原始编录应提交的资料 (9)3.1工作用品 (10)4 探槽原始地质编录 (11)4.1准备工作 (11)4.2原始地质编录 (11)5 探井地质编录 (17)5.1小园井 (17)5.2浅井编录 (19)5.3浅井地质编录 (19)5.4室内整理 (23)5.5探井原始地质编录应提交资料 (23)6 坑道原始地质编录 (24)6.1坑道地质编录的准备 (24)6.2坑道地质编录方法和要求 (24)6.3坑道文字记录 (32)6.4坑道原始地质编录的室内整理 (33)6.5坑道原始地质编录应提交的资料 (33)6.6老硐的原始地质编录 (33)7 钻孔原始地质编录 (34)7.1钻孔编录的准备工作 (34)7.2钻孔原始地质编录 (34)7.3钻孔资料整理 (40)8 编录用附表 (41)9 编录用附图 (54)前言本细则介绍了固体矿产勘查探矿工程原始地质编录工作的基本要求和技术方法。
本细则是中国地质调查局地质矿产勘查标准，是根据GB/T 13908-2002《固体矿产地质勘查规范总则》及DZ/T 0078-93《固体矿产勘查原始地质编录规定》，参考了有关矿区槽探、井探、坑探及钻探工作有关规范、规定中的地质技术要求及地质勘查单位工作经验编写的。
本细则附录A是规范性附录，附录B是资料性附录。
![探矿工程原始地质编录方法及要求[1]](https://img.taocdn.com/s1/m/f30546b9b52acfc788ebc979.png)
原始地质编录yuanshi dizhi bianlu original geologicallogging字体[大][中][小]对探矿和采矿工程揭露的地质现象进行观察、测量和取样分析的结果，用文字和图表记录、素描的工作。
是矿山地质编录工作的一部分，其编录成果是编制矿区综合图件、研究地质和矿床规律、指导找矿探矿和采矿工作的第一性地质资料。
按工程和工作类别矿山的原始地质编录分为坑探地质编录、采场地质编录、钻探地质编录和取样地质编录。
坑探地质编录包括探槽、浅井、石门、穿脉、沿脉、竖井、天井、斜井等探矿工程的原始地质编录。
其地质观测记录内容为：矿体和岩层(体)的界线、接触关系、形状、产状;矿物成分、化学成分、结构构造和类型;岩层时代、岩石种类、岩溶和蚀变的种类及特征;褶皱和断裂构造的分布位置、性质、类型、产状及其与矿体的关系;其他水文地质、工程地质现象等。
工程素描图的比例尺，随矿床地质条件和任务要求而定，一般为1：50～1：200，对一些规模较小的特殊地质现象，要作1：1～1：50的大比例尺特征素描图。
图上除实测素描地质现象外，还应标出比例尺、长度分划线、样品和标本的位置及编号，并写上矿区名称、工程名称及编号、工程坐标、工程掘进方位角、图例、素描人与日期等。
素描面和素描图展开方式，随工程种类而异。
探槽地质编录素描图通常是绘制一壁一底的展开图，槽底作水平投影面，槽壁按实际长度和坡度绘制成坡度展开图(图1)。
图1 探槽素描图格式浅井地质编录一般素描四壁，若地质情况比较简单，画相邻两壁即可，展开方式是北壁不动，按逆时针方向将各壁展开，成图。
小圆井用通过圆井中心的东西、南北方向线与井口圆周的交点将井壁分为四块后，如浅井一样作图。
穿脉(石门)地质编录矿体形态简单时，只素描顶板或一壁、或一顶一壁;矿体复杂时，素描顶板和两壁。
展开方式有：(1)压平式顶板下落，两壁内倒后再外移，使顶和壁的地质现象互相衔接。
(2)外展式顶板下落，两壁外倒，使顶板边线与两壁底线邻接。

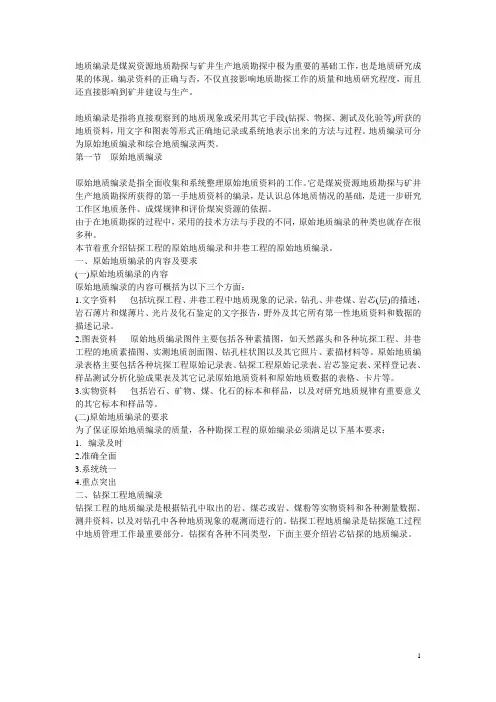

地质编录是煤炭资源地质勘探与矿井生产地质勘探中极为重要的基础工作，也是地质研究成果的体现。
编录资料的正确与否，不仅直接影响地质勘探工作的质量和地质研究程度，而且还直接影响到矿井建设与生产。
地质编录是指将直接观察到的地质现象或采用其它手段(钻探、物探、测试及化验等)所获的地质资料，用文字和图表等形式正确地记录或系统地表示出来的方法与过程。
地质编录可分为原始地质编录和综合地质编录两类。
第一节原始地质编录原始地质编录是指全面收集和系统整理原始地质资料的工作。
它是煤炭资源地质勘探与矿井生产地质勘探所获得的第一手地质资料的编录，是认识总体地质情况的基础，是进一步研究工作区地质条件、成煤规律和评价煤炭资源的依据。
由于在地质勘探的过程中，采用的技术方法与手段的不同，原始地质编录的种类也就存在很多种。
本节着重介绍钻探工程的原始地质编录和井巷工程的原始地质编录。
一、原始地质编录的内容及要求(一)原始地质编录的内容原始地质编录的内容可概括为以下三个方面：1.文字资料包括坑探工程、井巷工程中地质现象的记录，钻孔、井巷煤、岩芯(层)的描述，岩石薄片和煤薄片、光片及化石鉴定的文字报告，野外及其它所有第一性地质资料和数据的描述记录。
2.图表资料原始地质编录图件主要包括各种素描图，如天然露头和各种坑探工程、井巷工程的地质素描图、实测地质剖面图、钻孔柱状图以及其它照片、素描材料等。
原始地质编录表格主要包括各种坑探工程原始记录表、钻探工程原始记录表、岩芯鉴定表、采样登记表、样品测试分析化验成果表及其它记录原始地质资料和原始地质数据的表格、卡片等。
3.实物资料包括岩石、矿物、煤、化石的标本和样品，以及对研究地质规律有重要意义的其它标本和样品等。
(二)原始地质编录的要求为了保证原始地质编录的质量，各种勘探工程的原始编录必须满足以下基本要求：1. 编录及时2.准确全面3.系统统一4.重点突出二、钻探工程地质编录钻探工程的地质编录是根据钻孔中取出的岩、煤芯或岩、煤粉等实物资料和各种测量数据、测井资料，以及对钻孔中各种地质现象的观测而进行的。
工程勘察钻孔原始地质编录及常见的问题摘要：工程地质钻探是考察地质剖面和确定地层物理力学性质的极重要任务之一，工程编录技术，就是指记录岩层所处的状态，分析一下地质出于什么样的分层，地层的粘性和饱和度等。
本研究将简单介绍工程勘察野外编录的一些技术问题。
关键词：工程勘察；地质；编录前言：地质人员到现场对各种探、采工程所揭露的岩芯（包括岩屑、岩粉）进行观察，并对观察过程及所提示的地质现象进行真实、准确的记录，准确的编录可以为将来进行的一些工程打下坚定基础，也能为接下来的建筑工程提供准确的数字，便于更好的进行工程建设。
1.工程勘察编录的基本要求要想解决和提高工程勘察地质编录问题，必须要明确地质编录的重要意义。
地质编录,就是要分清地质地层的划分,明确各个地层的厚度和一般物理特性,并对各个地层进行岩土层命名。
野外编录的正确与否,直接关系到建筑物的工程设计,关系到地基开挖的深浅。
岩土工程勘察工作中,目前最重要的勘察手段仍然是钻探和井探,尤其是西部黄土地区,为取得高质量的原状土(Ñ级)样,仍以井探为主。
而野外地质编录也仍然是取得第一手地质信息资料的最基本、最基础的工作方法。
现在国家相关法律法规对于各种岩土的野外鉴定、现场描述进行了明确的规定,但有些勘察院的勘察报告中地层岩性描述仍然严重缺项,很不规范,其野外原始地质编录更为简单。
针对地质编录过程中存在的一些问题，相关人员对此进行了一系列研究，并提出了一些解决方案。
地质编录有一些基本要求。
首先，必须保证其真实性：地质编录必须保证真实性，必须如实地客观地反映地质现象，不能随便加上主观的东西，乱加、乱减地质现象。
相关记录人员要准确的记录一些数据，而且所记录的内容要全面。
地层岩性描述要有外业编录(原始)如碎石土的形状、母岩成分、分化程度、充填物的性质和充填程度、密实度等;砂土的颜色、矿物组成、形状、密实度等;粉土的颜色、包含物;粘性土的颜色、包含物、土层结构等。
地质勘查探井工程原始地质编录
1．施工准备
要求：根据设计要求，及时组织安排施工。
要点：准确定位。
1.1 探井包括浅井、竖井、小圆井、天井及大于45o的斜井（坑）。
1.2 根据地质设计书要求，明确施工目的、任务，与施工单位签订施工合同。
1.3 根据地质设计平面图、剖面图，计算出探井工程的起点坐标。
1.4 下达定位测量通知书，实地测量定位，测量定位坐标即为井口中心点坐标。
探井的长壁一般与勘探线方向一致；斜井应测定方位桩。
1.5 下达探井施工通知书，并提交设计平面图和剖面图。
2、工程施工及地质编录
要求：及时编录采样，并及时现场核查分层位置及采样分样的正确性。
要点：进行地质分层观察、记录和绘制素描图。
注意：文、图、表内容要一致。
2.1 探井施工中严格按设计要求的规格施工，井壁要平整，揭露的地质界线要清楚。
2.2 小圆井、浅井（深度小于20米）一般不需通风；竖
井、天井均需通风。
2.3 浅井、竖井、天井和斜井要根据地质条件确定是否支护及用什么方法支护。
2.4 井口渣土必须堆放于1.0米之外，并防止有重物坠落，确保安全。
2.5 随探井工程进度要及时地进行地质编录和采样。
小圆井可在施工结束后，进行地质编录和采样。
2.6 探井的素描图一般素描两壁一底（含等距或不等距的井底掌子面）。
若地质情况复杂，可局部或全部绘制四壁一底。
探井四壁（或两壁）可按工程规格垂直绘制，也可按实际宽度绘制。
素描图比例尺一般用1：100～1：200，见矿工程用1：100比例尺，必要时可放大到1：50。
2.7 素描方法：基点布置在第一壁的左上角，基线自基点铅直布设。
大于45o的斜井（坑）为自基点沿勘查线方向或平均的长边方向布设。
第一壁首选正北壁、北西壁、北东壁或正东壁，矿区应有统一规定。
邻壁按逆时针方向展开。
在第一壁上端标出方位角，在井壁一侧画出垂直标尺。
绘制时，先丈量井口规格，把皮尺挂在各个井壁的角上，丈量各壁的深度，井壁底部的宽度，按
比例尺缩放在素描图上。
井壁底线用水平线表示。
记录描述以基线读数为准，在丈量井壁同时，从上而下丈量各壁上地质界线的位置（地质界线应沿地质走向投绘到包含基线的长壁的铅直面上，铅直面与勘
查线方向的夹角小于15o时，用勘查线方向，否则用平均方向）缩放在展开图上，并按自然形态联绘。
井底按正投影绘制。
井下开岔坑时，岔坑按坑道方法编录，在图上应连成一体，坑道基线应与探井基线相连接。
如坑道或探井深度较大，可在明确标明基点、基线和深度的情况下，截成几段，同时附有小比例尺的复原图。
小圆井基点设在勘查线与圆井轮廓交线的正北、北西、北东或正东端。
基线自基点铅直布设。
取定值直径或平均直径基线作逆时针展开，图上应标出过基线直径另一端的位置。
底绘正投影图。
探井图式见附图8。
2.8 探井施工过程中若需支护，地质素描编录应在支护前完成。
并及时布样进行刻槽采样。
同时素描底（掌子面），掌子面图附于探井素描图旁侧，并于探井素描图上标注掌子面位置及编号。
2.9 详细逐层观察、描述、记录整理到坑探工程原始地质记录表上，描述内容及顺序见本作业指导书原始地质编录工作总则第2.7。
2.10 采集各类样品、刻槽化学分析样布置在素描壁上，小圆井刻槽样应尽可能沿基线布置。
采样要求详见采样作业指导书。
3、资料整理
要求：内容齐全、真实。
要点：整饰图件、校核文图表。
3.1 核对原始地质记录表与图件、采样记录与图上的采样位置，记录的地层产状与图上的地层产状的一致性。
3.2 图面整饰：图名、比例尺、垂直标尺、样品位置及编号、图例和岩石花纹、基点坐标表、样品成果表、编录人和检查人员的签名和日期（或图签）。
3.3 根据岩矿鉴定结果、化学分析结果，对原始地质记录表和素描图进行修正和补充，能圈定矿体的则圈定矿体。
3.4 图件和文字着墨。
