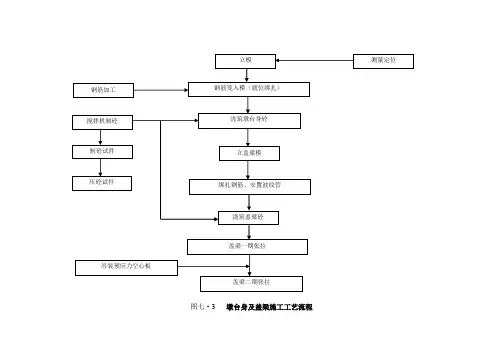

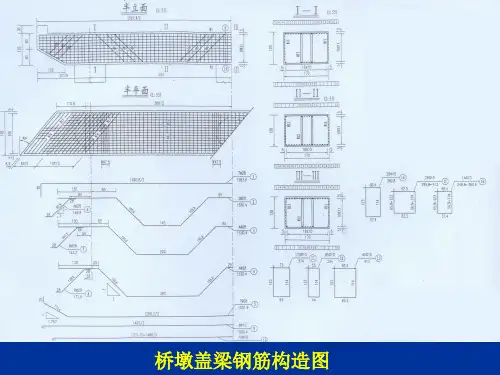

图七·3 墩台身及盖梁施工工艺流程盖梁抱箍法施工方案一、编制说明1、编制依据1.1、廊沧公路廊坊市段高速公路4合同段指导性实施性施工组织设计。

1.2、廊沧公路廊坊市段高速公路4合同段施工图纸及交通部现行的施工规范、有关验标、有关环境保护的法规。

1.3、铁道部、北京铁路局关于在既有线施工保证安全的有关规定和规则。

1.4、施工现场调查资料1.5、我公司积累的成熟技术、科技成果、施工工艺方法及同类工程的施工经验。

1.6、我公司可调用到本合同段的各类资源。

2、编制原则2.1、切实贯彻落实投标文件的各项要求，以投标文件为依据进行施工总体安排，配备足够的机械设备和参加过邻近铁路线施工的队伍，确保施工工期和工程质量。

2.2、严格遵守施工投标书以及铁道部《铁路技术管理规程》以及北京铁路局关于邻近既有线施工确保运输安全管理的有关规定，确保行车安全。

2.3、充分领会设计意图，结合本工程的特点，采用科学合理、技术先进、经济适用的施工方案，按照质量、工期、安全等各项要求，确保建设优质工程。

2.4、按照技术规范和标准的要求，正确选择施工方案，实行全面质量管理。

2.5、突出重点、兼顾一般。

按照均衡生产的原则与重点工程协调安排施工。

2.6、认真作好调查研究，根据当地自然环境和气候条件，进行施工方案的比选，搞好施工安排，尽量作到不间断施工。

2.7、努力改进施工工艺，提高机械化施工水平，积极而慎重地采用“四新”技术，以求得先进技术、工程质量和合理造价的高度统一。

二、工程概况本合同段起点桩号为K14+950，在南大王庄东北与津霸铁路交叉，标段终点K16+500，路线全长1.55公里，主要工程内容为路基土石方及其附属工程、桥梁工程等。

主要工程项目有津霸铁路分离式立交桥1座，共计41孔，桥长1300m，斜交,左右幅错孔布置；左幅桥布孔为：4×35+4×30+5×30+5×30+3×40+5×30+5×30+5×30+5×30；右幅桥布孔为：6×35+6×30+6×30+3×40+20×30，上部结构：采用预应力连续预制箱梁，下部结构：肋板台柱式墩，钻孔灌注桩基础。

钻孔灌注桩施工工艺框图
钻孔灌注桩施工工艺框图
钢筋砼桥台扩大基础施工工艺框图
钢套箱拼装工艺框图
承台施工工艺框图
钢筋砼墩台身施工工艺框图
先张法预应力空心板施工工艺框
后张法预应力砼空心板梁预制施工工艺框图
后张法T梁预制工艺框图
预应力T梁预制施工工艺框图
预应力钢筋混凝土箱梁施工工艺框图
悬浇变截面箱梁工艺流程框图
预应力张拉工艺框图
后张法预应力梁施工工艺框图
汽车吊架梁板施工工艺框图
顶推法施工工艺框图
挂篮施工工艺流程
钢箱梁高强度螺栓施工工艺框图
斜拉索施工工艺框图
桥面工程施工工艺框图
石拱桥施工工艺框图。

钻孔灌注桩施工工艺框图场地平整测量放样埋设护筒检测混凝土材料、配 水下混凝土灌比、坍落度、灌注高度桩头处理钻孔灌注桩施工工艺框图混凝土养护设备安装护筒加工------------------------安装循环系统调整护筒中心偏差、垂直度、标高 检测钻头直径、钻机水 平、泥浆性能、安全设施泥浆制备泥浆性能调整随时检测孔深、孔径、 孔斜、孔底沉渣首次清孔亠 制作钢筋笼 ■---------------V钻渣、废浆的处理吊装钢筋笼补充 泥浆 稳定 孔内 水头调整钢筋笼高程 与桩位中心偏差准备清孔器具检测沉渣厚度 二次清孔清理导管、准备隔水塞检测导管密封性 及下入深度下灌注导管备料、拌制混凝土起拔护筒设备配套、器材进场验收开钻留取混凝土试件钢筋砼桥台扩大基础施工工艺框图钢套箱拼装工艺框图承台施工工艺框图钢筋砼墩台身施工工艺框图盖梁施工工艺框图空心板梁施工工艺先张法预应力空心板施工工艺框后张法预应力砼空心板梁预制施工工艺框图后张法T梁预制工艺框图预应力T梁预制施工工艺框图悬浇变截面箱梁工艺流程框图预应力张拉工艺框图N补救措施后张法预应力梁施工工艺框图单导梁安装梁板施工工艺框图单导梁安装大梁施工工艺框图循环作业汽车吊架梁板施工工艺框图挂篮施工工艺流程钢箱梁高强度螺栓施工工艺框图斜拉索施工工艺框图桥面工程施工工艺框图石拱桥施工工艺框图。

钢筋砼桥台扩大基础施工工艺框图施工工艺框图钢套箱拼装工艺框图承台施工工艺框图钢筋砼墩台身施工工艺框图施工工艺框图盖梁施工工艺框图空心板梁施工工艺先张法预应力空心板施工工艺框后张法预应力砼空心板梁预制施工工艺框图施工工艺框图后张法T梁预制工艺框图预应力T梁预制施工工艺框图预应力钢筋混凝土箱梁施工工艺框图悬浇变截面箱梁工艺流程框图施工工艺框图预应力张拉工艺框图梁体砼强度检查施工工艺框图后张法预应力梁施工工艺框图松预应力钢束施工工艺框图单导梁安装梁板施工工艺框图施工工艺框图单导梁安装大梁施工工艺框图循环作业汽车吊架梁板施工工艺框图顶推法施工工艺框图施工工艺框图挂篮施工工艺流程施工工艺框图钢箱梁高强度螺栓施工工艺框图工程师检测高强度螺栓复验及工艺试验 连接件抗滑移系数试验检查连接面，清除污垢、油污及焊疤等钢箱梁吊装就位f高强度螺栓初拧 高强度螺栓终拧 施拧扳手校验、检查扳手标定A Y验收更换高强度螺栓+史►检查拼接板接触面缝隙f超标加填板1施拧扳手标定扭矩系数确定暂时螺栓及冲钉施工施工工艺框图斜拉索施工工艺框图塔端牵引专用连接器及夹具安装循环作业施工工艺框图桥面工程施工工艺框图工程师检测工程师检测灌注湿接缝砼 钢筋认可绑扎锚筋 钢筋加工绑扎护拦底钢筋立护栏底座模板NvY 浇注护栏底座砼NvY 浇注铺装层砼设置伸缩缝，安装护交验绑扎桥面铺装钢筋 安装泄水管施工工艺框图石拱桥施工工艺框图测量放样基础开挖测量放样4砌筑基础及墙身做土牛砌筑拱圈及护拱现场检查―做胶泥防水层砌筑侧墙及缘石砌筑翼墙拆土牛洞底铺砌基础回填及被交道处。

表5-4 墩台身施工工艺流程图及文字说明

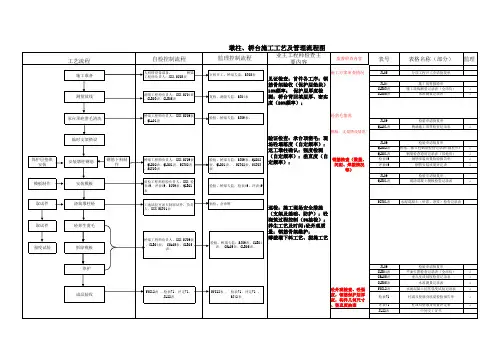

墩台身施工工艺流程图
墩台身施工工艺文字说明：
1、墩台钢筋加工和安装
墩台身钢筋就地绑扎、焊接。

钢筋笼安装采用支架固定，必要的地段对地基进行夯实处理或安装砼垫块，防止支架在施工过程中下沉。

2、墩身模板制作和安装
墩柱模板采用整体组合吊装钢模板，结合墩身的实际高度，模板分节制作，选取适当长度制成基本节，并配以适当短节便于施工。

3、墩台身砼浇注
砼集中供应，由输送车运到施工现场，泵送入模，插入式捣固器振捣。

砼按一定厚度一次性连续浇注完成，必须控制砼泵入的速度，避免因浇注速度过快造成振捣不实或漏捣。

4、墩台身模板拆除
砼养护达到规范要求后即可拆除模板，由人工放松螺栓后，直接用吊车拆除，拆除时防止碰撞、刮伤砼。

5、墩台身砼养护
砼外露面用薄膜覆盖，浇水养生，养生时间不少于14天。
