欧姆定律应用之动态电路分析

2024年中考物理专题复习—欧姆定律动态电路的类型及分析【要点解析】一、滑变型动态分析解题思路：①分清串/并联；②分析电表测量对象；③找到滑动变阻器R变化；④由分压分流特点判断电表变化。

1.串联技巧：串联分压，阻大压大电源电压U不变，滑片P向右滑，各电表示数怎么变？①定串并：串联②看电表：A测电流，V1测U定，V2测U滑③从R滑入手分析变化：a.滑片右移→R滑变大→R总变大b.电流：A示数变小UIR↓=↑总总U定↓=I↓Rc.电压：V1示数变小V2示数变大U滑↑=U－U定↓④比值变化：经典模型2.并联电源电压U 不变，滑片P 向右滑，各电表示数怎么变？①定串并：并联②看电表：A 1测I 滑，A 2测I 定，A 测I 总，V 测U 电源③从R 滑入手分析变化：a.滑片右移→R 滑变大b.电流：A 1示数变小U I R ↓=↑滑I 总↓=I 滑↓+I 定A 2示数不变并联电路各支路互不影响，I 定不变A 示数变小油面下降→浮子下降→指针上滑R 接入电路中电阻变大→A 示数变小身高变高→滑片上移→R ′变小R ′的电压变小→R 的电压变大→V 示数变大c.电压：V 示数不变④比值变化：二、多开关型动态电路1.串联S 由断开到闭合，各电表示数如何变化？○V 不变U 总→U 总○A 变大L U UI I R R R'=→=+总总2.并联○V 不变测电源电压，不变○A 变大多了一条支路，电流变大A 1示数不变各支路互不影响A 2示数变大无示数→有示数【典例引领】1.闭合开关S 后，当滑动变阻器的滑片向右移动时：①定串并：R 1、R 2并联②看电表：A 1测R 1电流，A 2测R 2电流，A 测总电流，V 测电源电压③从R 滑入手分析变化：滑片右移→R 滑变大→R 总变大①电压表V 的示数不变；（V 测电源电压，定值，不变）②电流表A 2的示数变小；（R 2↑，U 不变，I 2↓）③电流表A 1的示数不变；（各支路互不影响，I 1不变）④电流表A 的示数变小；【I （↓）=I 1（不变）+I 2（↓）】⑤电压表V 的示数与电流表A 的示数的比值变大；（比值为电路总电阻，变大）⑥电压表V 的示数与电流表A 1的示数的比值不变；（比值为R 1，不变）⑦电压表V 的示数与电流表A 2的示数的比值变大；（比值为R 2，变大）⑧电流表A 1与电流表A 的示数的比值变大；（A 1不变，A 变小）⑨电压表V 的与电流表A 的示数的乘积变小；（V 不变，A 变小）⑩电流表A 2与电流表A 1的示数的比值变小。

闭合电路欧姆定律—动态电路分析之“串反并同”
闭合电路中只要有一只电阻的阻值发生变化，就会影响整个电路，使总电路和每一部分的电流、电压都发生变化。

讨论依据：闭合电路欧姆定律、部分电路欧姆定律、串联电
路的电压关系、并联电路的电流关系。

以右图电路为例：设R 1增大，总电阻一定增大；由r R E I +=
I 一定减小；由U=E-Ir ，U 一定增大；因此U 4、I 4一定增大；
由I 3= I-I 4，I 3、U 3一定减小；由U 2=U-U 3，U 2、I 2一定增大；
由I 1=I 3 -I 2，I 1一定减小。

总结规律：
① 总电路上R 增大时总电流I 减小，路端电压U 增大；
② 变化电阻本身和总电路变化规律相同； ③ 和变化电阻有串联关系（通过变化电阻的电流也通过该电阻）的看电流（即总电流减小时，该电阻的电流、电压都减小）；
④ 和变化电阻有并联关系的（通过变化电阻的电流不通过该电阻）看电压（即路端电压增大时，该电阻的电流、电压都增大）。

⑤ “串反并同”
“串反”：与变化电阻有串联关系的用电器电流、电压的变化与变化电阻的阻值变化的相反的；
“并同”：与变化电阻有并联关系的用电器电流、电压的变化与变化电阻的阻值变化的相同的；
分析思路：先由电路变化判断外电阻变化，进一步判断路端电压和干路电流变化，然后结合部分电路欧姆定律判断某部分电路两端电压及其中电流变化情况（这一步中一定要注意电压，电流两方面结合判断），确定仪表读数变化情况。

E。

闭合电路的欧姆定律的应用一、电路的动态分析问题闭合电路中只要有一只电阻的阻值发生变化，就会影响整个电路，使总电路和每一部分的电流、电压都发生变化。

讨论依据是：闭合电路欧姆定律、部分电路欧姆定律、串联电路的电压关系思路:动态电路的分析方法程序法：基本思路是“局部→整体→局部”，即从阻值部分的变化入手，由串、并联规律判断总电阻的变化情况，再由闭合电路欧姆定律判断总电流和路端电压的变化情况，最后由部分电路欧姆定律判断各部分电路中物理量的变化情况。

分析步骤详解如下：(1)明确局部电路变化时所引起的局部电路电阻的变化。

(2)根据局部电阻的变化，确定电路的外电阻R外总如何变化。

(3)根据闭合电路欧姆定律I总=E/(R外总+r)，确定电路的总电流如何变化。

(4)由U内=I总r，确定电源的内电压如何变化。

(5)由U外=E-U内，确定电源的外电压如何变化。

(6)由部分电路欧姆定律确定干路上某定值电阻两端的电压如何变化。

(7)确定支路两端的电压如何变化以及通过各支路的电流如何变化。

由以上步骤可以看出，基本思路是“局部→整体→局部”，同时要灵活地选用公式，每一步推导都要有确切的依据。

例1、如图所示电路,当滑动变阻器的滑片P向上移动时,判断电路中的电压表、电流表的示数如何变化?练习 1. 如图所示的电路中，当滑动变阻器的滑动触头向上滑动时，下面说法正确的是（）A. 电压表和电流表的读数都减小；B. 电压表和电流表的读数都增加；C. 电压表读数减小，电流表的读数增加D. 电压表读数增加，电流表的读数减小2、如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时（）A．电压表V读数先变大后变小，电流表A读数变大B．电压表V读数先变小后变大，电流表A读数变小C．电压表V读数先变大后变小，电流表A读数先变小后变大D．电压表V读数先变小后变大，电流表A读数先变大后变小3、如图所示电路中，当滑动变阻器的滑片P向左移动时，各表（各电表内阻对电路的影响均不考虑）的示数如何变化？为什么？4、 在如图电路中，闭合电键S ，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I 、U 1、U 2和U 3表示，电表示数变化量的大小分别用ΔI 、ΔU 1、ΔU 2和ΔU 3表示．下列比值正确的是 （ ）A 、U 1/I 不变，ΔU 1/ΔI 不变．B 、U 2/I 变大，ΔU 2/ΔI 变大．C 、U 2/I 变大，ΔU 2/ΔI 不变．D 、U 3/I 变大，ΔU 3/ΔI 不变．5、如图所示，电源电动势为E ，内电阻为r ．当滑动变阻器的触片P 从右端滑到左端时，发现电压表V 1、V 2示数变化的绝对值分别为ΔU 1和ΔU 2，下列说法中正确的是（ ）A ．小灯泡L 1、L 3变暗，L 2变亮B ．小灯泡L 3变暗，L 1、L 2变亮C ．ΔU 1<ΔU 2D ．ΔU 1>ΔU 2二、电源的外部特性曲线 ——路端电压U 随电流I 变化的图像．(1)图像的函数表达式 (2)图像的物理意义 ：①在纵轴上的截距表示电源的电动势E 。

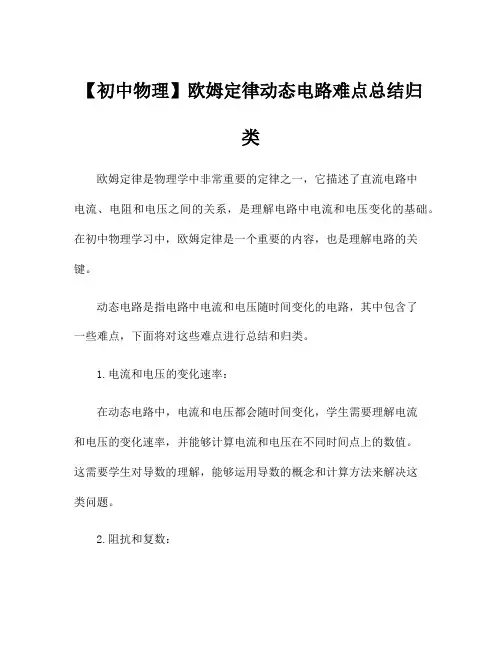

【初中物理】欧姆定律动态电路难点总结归类欧姆定律是物理学中非常重要的定律之一，它描述了直流电路中电流、电阻和电压之间的关系，是理解电路中电流和电压变化的基础。

在初中物理学习中，欧姆定律是一个重要的内容，也是理解电路的关键。

动态电路是指电路中电流和电压随时间变化的电路，其中包含了一些难点，下面将对这些难点进行总结和归类。

1.电流和电压的变化速率：在动态电路中，电流和电压都会随时间变化，学生需要理解电流和电压的变化速率，并能够计算电流和电压在不同时间点上的数值。

这需要学生对导数的理解，能够运用导数的概念和计算方法来解决这类问题。

2.阻抗和复数：在动态电路中，电阻常常不是常数，而是随频率变化的复数阻抗。

这对学生来说是一个新的概念和挑战。

学生需要理解阻抗的物理意义，能够根据频率计算阻抗的数值，并理解阻抗和电阻之间的关系。

3.电流和电压的相位关系：在交流电路中，电流和电压往往存在着一定的相位差。

学生需要理解相位差的物理意义，能够根据电流和电压的波形图来确定它们之间的相位差，并能够计算相位差的数值。

4.电容和电感：电容和电感是动态电路中常见的两种元件，它们对电路的响应有着重要的影响。

学生需要理解电容和电感的物理意义，能够分析电容和电感在电路中的作用，并能够计算电容和电感的数值。

5.电路中的能量转换和损耗：在动态电路中，电流和电压的变化会导致电路中能量的转换和损耗。

学生需要理解电能和功率的概念，能够计算电路中的能量转换和功率损耗，并能够分析电路中的能量守恒和功率平衡。

针对以上难点，学生可以通过以下方法来解决和提高理解能力：1.强化数学基础：动态电路中涉及到较多的导数和复数计算，学生需要具备扎实的数学基础，特别是对导数和复数的理解和计算方法的掌握。

2.考虑电路中的等效电路：对于较为复杂的电路，可以考虑通过等效电路的方式来简化分析。

将复杂电路转化为等效电路可以帮助学生更好地理解电路的响应和特性。

3.运用模型和图表：学生可以通过建立模型和绘制图表的方式来帮助理解和分析动态电路。

模块四电学专题04 欧姆定律之动态电路分析*知识与方法一、由滑动变阻器引起的电路中物理量的变化1.串联电路：解题方法：对于串联电路，一般的分析顺序为：滑动变阻器电阻R p的变化→电路总电阻R总的变化（R总=R+R P）→ 电路电流I的变化（U不变，I总RU=）→定值电阻R两端电压U1的变化（U1=IR）→滑动变阻器两端电压U2的变化（U2 =U−U1）快速巧解方法：根据串联电路分压规律，R p增大时，U2增大。

2.并联电路：解题方法：①电源两端电压U不变⇒通过R的电流I1不变（I1RU=）；②P的移动方向⇒滑动变阻器阻值的变化⇒滑动变阻器所在支路电流I2的变化（U不变，I2PRU=）①②⇒干路电流I的变化（I = I1+I2）二、由开关引起的电路中物理量的变化R PAV2V1SR解题方法：① 画等效电路图：分析闭合不同开关时，分别有谁连入电路；② 分析电表：电压表、电流表分别测谁；③ 根据欧姆定律、串并联电路规律和电源电压不变的条件，判断电表示数的变化。

三、由敏感电阻（光敏电阻、热敏电阻、气敏电阻、压敏电阻等）、与浮力杠杆等(加油、称体重等) 结合的应用型动态电路分析分析思路基本与“由滑动变阻器引起的电路中物理量的变化”相同四、利用变化量求定值电阻 1.U 1 = IR ，U ′1 = I ′R ，U ′1—U 1=（I —I ′）R ，ΔU 1=ΔIR2.∵U 不变，∴ΔU 1=ΔU 2∴ΔU 2=ΔIR*针对训练一、单选题1．（2023秋·山东泰安·九年级统考期末）热敏电阻的阻值是随环境温度的增大而减小的．要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是（ ）A ．B ．C ．D ．【答案】D 【解析】A ．由电路图可知，热敏电阻与R 0并联，电流表测并联电路干路电流．当温度升高时，热敏电阻R P AV 2 V 1 SR阻值变小，干路电流变大，故A不符合题意．B．热敏电阻与R0并联，电流表测热敏电阻的电流，当温度升高时，热敏电阻阻值变小，由IUR=可知，通过热敏电阻的电流变大，电流表示数变大，故B不符合题意．C．已知热敏电阻与R0串联，电压表测R0两端的电压，当温度升高时，热敏电阻阻值变小，根据串联电路分压原理，电压表示数变大，故C不符合题意．D．已知热敏电阻与R0串联，电压表测热敏电阻两端的电压，当温度升高时，热敏电阻阻值变小，根据串联电路分压原理，电压表示数变小，故D符合题意为答案．2．（2023秋·河北保定·九年级统考期末）如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻（阻值随温度升高而减小）。

专题欧姆定律的动态电路分析一、动态电路的定性分析1.对于任何一种电路，在分析动态变化情况时，可总结为“一个不变，两个关键，一个整体”。

（1）一个不变：电路中总电压不变。

（2）两个关键：一是串联电路中，串联的电阻越多，总电阻越大，并联电路中，并联的支路越多，则总电阻越小。

二是对于由两部分电阻串联或并联而成的电路，若其中一部分是定值电阻，而另一部分为可变电阻，则总电阻大小的变化情况与可变电阻大小变化情况一致。

（3）一个整体：分析电路时必须考虑整个电路中各物理量的变化情况，然后由整体到部分，由定值到变值的顺序进行分析。

2.解题顺序：电源电压不变→局部电阻如何变化→总电阻如何变化→总电流如何变化→电阻不变部分的电流、电压如何变化→电阻变化部分的电流、电压如何变化→各电表示数如何变化。

二、动态电路的定量计算思路关键是分别抓住电路变化前后所处状态，分析电路中的变化量和不变量，运用有关电学规律和电路特点建立状态方程，联立求解。

总之，只要掌握正确的解题思路和方法，常见电路的计算问题都能迎刃而解。

解题思路如下结构图：明确变化前后电路连接情况1.连接方式2.电流表、电压表测量对象分析电路中的变量和不变量1.用电器：电流、电压、电阻2.全电路：电流、电压、电阻运用有关电学规律和电路特点建立状态方程【例1】如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）A.电流表A1变小，A2变小，电压表V不变B.电流表A1变小，A2不变，电压表V不变C.电流表A1变小，A2变小，电压表V变大D.电流表A1不变，A2变大，电压表V变小【例2】“道路千万条，安全第一条；行车不规范，亲人两行泪。

”酒后不开车是每个司机必须遵守的交通法规。

甲图是酒精测试仪工作电路原理图，电源电压U=6V；R1为气敏电阻，它的阻值随气体中酒精含量的变化而变化，如乙图所示。

气体中酒精含量大于0且小于80mg/100mL 为酒驾，达到或者超过80mg/100mL为醉驾。

欧姆定律的应用-动态电路分析本文讲解由滑动变阻器阻值变化引起的动态电路分析：①电流表、电压表示数变化；②电压表和电流表比值的变化。

【知识点睛】(1)串联电路如图，将滑片向右滑动①电流表变化利用欧姆定律来判断。

首先判断滑动变阻器接入电路中阻值变大，则总电阻变大，由于总电压不变，根据U I R =总知电流表示数变小。

②电压表变化利用串联电路分压规律判断。

根据1122U R U R =，R 2阻值变大，所以分得的电压变大，即电压表V 2示数变大，电压表V 1示数变小。

③电压表和电流表比值的变化，根据欧姆定律，比值一定是电阻的阻值。

1212U U R R I I == ， ，所以12U U I I不变变大 ， ④电压表变化量和电流表变化量的比值变化情况（变化量问题）11U R I =△△（若电压表测量的是定值电阻，则U I △△等于该定值电阻的阻值） 12U U =△△21U R I =△△（若电压表测量的是变化的电阻，则U I △△等于除所测电阻之外的定值电阻的阻值之和） 据此判断当滑片向右移动时，12U U I I 和均不变。

△△△△。

（2）并联电路①电源电压U 恒定不变，则R 定所在之路的电流I 定恒定。

②由滑动变阻器的滑片P 的移动方向判断R 滑接入电路中阻值变化R 滑，得出所在支路电流I 滑的变化综合①②，判断干路电流I 总的变化【例题精讲】【题文】如图所示是王超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P 固定在一起，AB 间有可收缩的导线，R 1为定值电阻。

当闭合开关S ，压力F 增大时，电流表与电压表示数变化情况是（ ）A ．电流表示数变大，电压表示数变小B ．电流表示数变小，电压表示数变大C ．电流表、电压表示数都变大D ．电流表、电压表示数都变小【试题解析】本题主要考查串联电路中电表变化问题，可以根据分压原理和欧姆定律相结合进行题目分析。

电路分析如下：电源电压不变，滑动变阻器和定值电阻串联，电流表测电路中电流，电压表并联在滑动变阻器两端，测其两端电压。

闭合电路欧姆定律的应用-动态电路的分析教案教学目标1、熟练地掌握闭合电路欧姆定律的内容及其应用。

[2、掌握路端电压与电动势的区别，并感受路端电压受负载的影响。

3、能够应用闭合电路欧姆定律对电路进行动态分析。

教学重难点1.闭合电路欧姆定律以及内电压、外电压、电动势之间的关系。

2.掌握应用闭合电路欧姆定律对电路进行动态分析的一般步骤。

教学过程闭合电路欧姆定律的应用--动态电路的分析【知识回顾】1.闭合电路欧姆定律(1)内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电阻之和成反比；(2)公式：I＝E/R+r(只适用于纯电阻电路)；2.外电压与负载的关系：U = IR =[E/(R+r）]R一、问题导入图中小灯泡的规格都相同，两个电路中的电池也相同。

多个并联的小灯泡的亮度明显比单独一个小灯泡暗。

如何解释这一现象呢?二、典例精析问题1：如图所示，先闭合开关S，当变阻器R的滑片向左移动时，分析灯泡L1 的电流、电压、功率以及电压表示数U的变化情况。

(电压表为理想电表)问题2：闭合开关S稳定后，再闭合开关S1，分析灯泡L1 的电流、电压、功率以及电压表示数U的变化情况。

(电压表为理想电表)规律小结：1．解决电路动态变化的基本思路：“先总后分”——先判断总电阻和总电流如何变化。

“先干后支”——先分析干路部分，再分析支路部分。

“先定后变”——先分析定值电阻所在支路，再分析阻值变化的支路。

三、习题巩固【练1】闭合开关S和S1稳定后，将变阻器R的滑片向右移动时，分析灯泡L2的电流、电压、功率变化情况。

【练2】如图所示，a、b、c三盏灯都能发光，且在电路变化时，灯不会烧坏。

当滑动变阻器的触头P向下移动时，下列说法正确的是(）A．外电路的总电阻变小 B．总电流变小C．a灯变暗D．c灯变亮A[分析电路可知，当滑动变阻器的触头P向下移动时，并联电阻变小，外电路总电阻变小，A选项正确；根据闭合电路欧姆定律可知，电路中总电流增大，B选项错误；a灯在干路，干路电流增大，a灯一定变亮，C选项错误；由U＝E－Ir可知，电源的输出电压减小，而a 分得的电压增大，故并联部分电压减小，c灯一定变暗，D选项错误。

欧姆定律及动态电路一、欧姆定律1.欧姆定律的内容：（电阻R一定的条件下）导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。

注意：“成正比”“成反比”是在不同条件下建立的，注意前提条件当导体的电阻一定时，通过导体的电流跟它两端的电压成正比；当导体两端的电压一定时，通过导体的电流与它的电阻成反比【例1】：某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I-R图像，下列结论与图像相符的是：（）A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小2.欧姆定律的数学表达式：I=U/R ；注意：公式中物理量的单位：I的单位是安培（A）、U的单位是伏特（V）、R 的单位是欧姆（Ω）。

【例2】：有一个电铃，它的电阻是10Ω，额定电压为6V。

现只有一个电压为9V的电源，为使电铃正常工作，应给它 ____________（选填“串”或“并”）联一个阻值为 ____________Ω的电阻。

练一练：1.当导体两端的电压为10V时，通过导体的电流为500mA，那么导体两端电压为2V时，导体的电阻是（）A 0.004ΩB 0.02ΩC 4ΩD 20Ω2、一只小灯泡的额定电压（灯泡正常工作时的电压）为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，还应________联一个_______Ω的电阻。

【例2】：一段导体两端的电压为2V时，导体中的电流是0.2A，如果电压增大到9V时，导体中的电流变为多大？导体电阻多大？练一练：1.一段导体两端加3 V电压时，电流为0.6 A，如果两端电压再增加1.5 V时，通过导体的电流和导体的电阻各是___________，___________。

2.一只电阻器两端的电压从3V增加到3.8V时，通过该电阻器的电流增加了0.2A，则该电阻是多少？3.欧姆定律的理解及其说明：（1）欧姆定律适用条件：适用于纯电阻电路（即用电器工作时，消耗的电能完全转化为内能）（2）同一性：公式中的I、U和R必须是对应于同一导体或同一段电路。

初中物理欧姆定律动态电路分析欧姆定律是描述电流、电压和电阻之间关系的基本定律，它在动态电路分析中具有重要的作用。

在本文中，我们将详细介绍欧姆定律的含义、应用以及相关的原理和实验。

欧姆定律的基本表述是：“在恒定温度下，电流通过一条导体的大小与导体两端的电压成正比，与导体的电阻成反比。

”即I=U/R，其中I表示电流，U表示电压，R表示电阻。

这个简单的公式告诉我们，当电阻固定时，电流与电压成正比；当电压固定时，电流与电阻成反比。

根据欧姆定律，我们可以进行各种动态电路分析。

例如，在串联电路中，多个电阻依次连接，电流在电路中的路径是唯一的。

根据欧姆定律，我们可以根据已知的电阻和电压，计算出每个电阻上的电流，从而分析整个电路的性质。

并联电路中，多个电阻并在一起，电流分流在各个电阻上。

根据欧姆定律，我们可以根据已知的电阻和电压，计算出整个电路中的总电流，从而分析整个电路的性质。

此外，欧姆定律还可以用于计算功率和能量。

功率是单位时间内能量的转移速率，它与电流和电压的乘积成正比。

根据欧姆定律，我们可以通过电流和电压计算出电路中的功率。

欧姆定律的原理是基于电子在导体中的运动。

导体内的电子受到电压的作用产生电场力，电子在电场力的作用下发生加速运动，电子在导体中传递能量，形成电流。

而电子在导体中的运动又受到电阻的阻碍，电子与离子或其他电子碰撞产生散射，导致电子的速度减小和能量的损失。

因此，电流与电压成正比，与电阻成反比。

为了验证欧姆定律，我们可以进行实验。

实验中，我们需要一个恒流源、一个电阻和一个电压表。

首先，我们将电阻与电压表连接在一起，然后再将电阻连接到恒流源的输出端。

通过改变恒流源的大小，我们可以测量不同大小的电压和电流，并计算出它们之间的比值。

实验结果应该接近电阻的阻值，验证了欧姆定律的准确性。

总结起来，欧姆定律在动态电路分析中是非常重要的基本定律。

它描述了电流、电压和电阻之间的关系，并且可以用于计算功率和能量。

欧姆定律动态电路分析一、 知识点睛1. 动态电路常见的类型：开关变化型和滑动变阻器型。

2. 分析动态电路的一般思路：（1） 分析电路结构和观察电路变化情况（画等效电路图）； （2） 判断整个电路的电阻变化； （3） 判断总电流的变化（欧姆定律）； （4） 确定局部定值电阻电压的变化； （5） 确定局部电流的变化。

3. 电路安全原则（1） 电表：不超过最大测量值；（2） 其他电路元件：不超过正常工作时的电压和电流。

二、精讲精练【板块一】开关变化型动态电路1. 如图所示，电源电压恒定不变，已知R 1=3R 2，当S 1闭合、S 2断开时，电压表和电流表示数分别U 1和I 1；当S 1断开、S 2闭合时，电压表和电流表示数分别U 2和I 2，则U 1:U 2=_______，I 1:I 2=_______。

2. 如图所示电路，电源电压不变，开关S 1处于闭合状态。

当开关S 2由闭合到断开时（ ） A ．电流表示数变小，电压表示数不变 B ．电流表和电压表示数都不变 C ．电流表示数不变，电压表示数变小 D ．电压表和电流表示数之比不变3. 如图所示，电源电压保持不变，闭合开关S 1和S 2，灯L正常发光。

则断开S 2时（ ） A ．电流表示数变大，灯L 变亮 B ．电流表示数变小，灯L 仍然正常发光 C ．电压表示数变大，灯L 的变暗 D ．电压表示数变小，电路的干路电流变小4. 如图所示，当开关S 闭合时，电压表示数36V ，电流表示为3A ，当开关S 断开时，电压表示数为27V 。

求： （1） 电源电压的大小； （2） 电阻R 1、R 2阻值的大小。

S 1R 2 R 1S 2 VA第2题图 第4题图VA S R 1R 2R 1 R 2VAS 1S 2 第1题图第3题图 AS 1 R VL S 25. 如图所示，电阻R 1=5Ω，电源电压恒定不变，当开关S 2闭合，S 1、S 3断开时，电压表示数为5V ，电流表的示数为0.2A 。

专题闭合电路欧姆定律电路(d e)动态分析问题TPMK standardization office TPMK5AB- TPMK08- TPMK2C- TPMK18专题：闭合欧姆定律（电路(de)动态分析问题）知识回顾：直流电路(de)有关规律(1)欧姆定律I ＝UR(2)闭合电路欧姆定律E I R rE U IrE U U =+=+=+外内(3)电阻定律R ＝ρl S(4)电功率：P ＝UI P ＝I 2R ＝U 2R(5)焦耳定律：Q ＝I 2Rt(6)串并联电路规律：11222112U RU R I RI R ==串联分压：并联分流：1．闭合电路动态变化(de)原因(1)当外电路(de)任何一个电阻增大(或减小)时,电路(de)总电阻一定增大(或减小)． (2)若电键(de)通断使串联(de)用电器增多,总电阻增大；若电键(de)通断使并联(de)支路增多,总电阻减小． (3)两个电阻并联,总电阻1212R R R R R =+．如果12R R C +=（恒量）,则当12=R R 时,并联电阻最大；两电阻差值越大,总电阻越小． 2．闭合电路动态分析(de)方法 基本思路是“局部→整体→局部” 流程图：3.电路动态分析(de)一般步骤(1)明确局部电路变化时所引起(de)局部电路电阻(de)变化． (2)根据局部电路电阻(de)变化,确定电路(de)外电阻R 外总如何变化． (3)根据闭合电路欧姆定律I 总＝E R 外总＋r,确定电路(de)总电流如何变化．(4)由U内＝I总r确定电源(de)内电压如何变化．(5)由U＝E－U内确定路端电压如何变化．(6)确定支路两端(de)电压及通过各支路(de)电流如何变化．经典例题：1．如图所示(de)电路,L是小灯泡,C是极板水平放置(de)平行板电容器．有一带电油滴悬浮在两极板间静止不动．若滑动变阻器(de)滑片向下滑动,则（）A．L变暗 B．L变亮C．油滴向上运动 D．油滴不动2．在如图所示(de)电路中,E 为电源电动势,r 为电源内阻,R1和 R3均为定值电阻,R2为滑动变阻器．当 R2(de)滑动触点在 a 端时合上开关 S,此时三个电表 A1、A2和 V (de)示数分别为 I1、I2和 U．现将 R2(de)滑动触点向 b 端移动,则三个电表示数(de)变化情况是（）A．I1增大,I2不变,U 增大B．I1增大,I2减小,U 增大C．I1减小,I2增大,U 减小D．I1减小,I2不变,U 减小3．图中A为理想电流表,V1和V2为理想电压表,R1为定值电阻,R2为可变电阻,电池E内阻不计,则（）A．R2电阻减小时,V2示数增大B．R2改变时,V2示数与 A示数之比不变.C．R2改变一定量时,V2示数(de)变化量与A示数(de)变化量之比(de)绝对值等于R1D ．R 2改变一定量时,V 1示数(de)变化量与 A 示数(de)变化量之比也随之改变 4．如图所示电路中,电源(de)电动势为E,内阻为r,各电阻阻值如图所示,当滑动变阻器(de)滑动触头P 从a 端滑到b 端(de)过程中,下列说法正确(de)是（ ）A ．电压表(de)读数U 先增大,后减小B ．电流表(de)读数I 先增大,后减小C ．电压表读数U 与电流表读数I(de)比值不变D ．电压表读数(de)变化量△U 与电流表读数(de)变化量△I(de)比值不变5．在如图所示(de)电路中,电池(de)电动势E=5V,内电阻r=10Ω,固定电阻R=90Ω,R 0是可变电阻,在R 0由零增加到400Ω(de)过程中,求：（1）当R 0都等于多少时,电源(de)(de)输出功率最大,最大输出功率为多少（2）可变电阻R 0上消耗功率最大(de)条件和最大热功率； （3）R 0调到多少时R 上消耗(de)功率最大,最大功率是多少 （4）电池(de)电阻r 和固定电阻R 上消耗(de)最小热功率之和； 6．如图所示(de)电路中,所有电表均为理想电表,R 1为定值电阻,R 2为可变电阻,电源内阻为r,滑片向右移动,路端电压为U,则UI ∆∆_________,1U I ∆∆_________, 2U I∆∆_________.（填“变大”,“不变”,“变小”） 例题分析：例1 (多选)如图所示(de)电路中,所有电表均为理想电表,R 1为定值电阻,R 2为可变电阻,电源内阻不计,则下列说法正确(de)是( )A ．R 2不变时,电表V 1、A(de)读数之比等于R 1B．R2不变时,电表V2、A(de)读数之比等于R1C．R2改变一定量时,电表V1、A读数(de)变化量之比(de)绝对值等于R1D．R2改变一定量时,电表V2、A读数(de)变化量之比(de)绝对值等于R1例2：(多选)如图,电源内阻为r,两个定值电阻阻值均为R,闭合开关,将滑动变阻器滑片向下滑动,理想电压表V3示数变化量(de)绝对值为ΔU3,理想电流表A1、A2示数变化量(de)绝对值分别为ΔI1、ΔI2,则正确(de)是()A．A2示数增大B．V2示数与A1示数(de)比值减少C．ΔU3与ΔI1(de)比值小于2RD．ΔI1小于ΔI2专题练习1．在如图所示(de)电路中,两个灯泡均发光,当滑动变阻器(de)滑动触头向下滑动时,则()A．A灯变亮,B灯变暗B．A灯和B灯都变亮C．电源(de)输出功率减小D．电源(de)工作效率降低2．如图所示,E为内阻不能忽略(de)电池,R1、R2、R3均为定值电阻,电压表与电流表均为理想电表；开始时开关S闭合,电压表和电流表均有读数,某时刻发现电压表和电流表读数均变大,则电路中可能出现(de)故障是()A．R1断路B．R2断路C．R1短路D．R3短路3．如图所示,电源电动势为E,内阻为r.当滑动变阻器(de)滑片P从左端滑到右端时,理想电压表V1、V2示数变化(de)绝对值分别为ΔU1、ΔU2,干路电流为I,下列说法中正确(de)是(灯泡电阻相同且不变)()A．小灯泡L1、L3变暗,L2变亮B．ΔU1与ΔI(de)比值不变C．ΔU1<ΔU2D．ΔU1＝ΔU24．如图所示,电路中定值电阻阻值R大于电源内阻r,闭合开关S后,将滑动变阻器R0滑片向下滑动,理想电压表V1、V2、V3示数变化量(de)绝对值分别为ΔU1、ΔU2、ΔU3,理想电流表A示数变化量(de)绝对值为ΔI,则()A．电流表A示数减小 B．ΔU1<ΔU2C.ΔU3ΔI>r D．ΔU2>ΔU1＋ΔU35.如图所示(de)电路中,当开关S闭合时,电路中(de)电流表和电压表读数(de)变化是（）A．两表读数均变大B．两表读数均变小C．电流表读数增大,电压表读数减小D．电流表读数减小,电压表读数增大6.如图所示,电动势为E、内阻不计(de)电源与三个灯泡和三个电阻相接．只合上开关S1,三个灯泡都能正常工作．如果再合上S2,则下列表述正确(de)是()A．电源输出功率减小B． L1上消耗(de)功率增大C．通过R1上(de)电流增大D．通过R3上(de)电流增大7.如图所示L1灯与L2灯(de)电阻相同,当滑动变阻器R(de)滑片P向上滑动时,两灯亮度变化情况是( )A． L1灯变亮,L2灯变亮B． L1灯变暗,L2灯变亮C． L1灯变暗,L2灯变暗D． L1灯变亮,L2灯变暗8.如图所示电路,电源内阻不可忽略,开关S闭合后,在变阻器R(de)滑动端向下滑动(de)过程中（）A．电压表与电流表(de)示数都减小B．电压表与电流表(de)示数都增大C．电压表(de)示数增大,电流表(de)示数减小D．电压表(de)示数减小,电流表(de)示数增大9.(多选)如图所示,电源E(de)内阻不计,其中A为理想电流表,V1、V2为理想电压表,R1、R2、R3为定值电阻．开始时S是断开(de),当闭合开关S时,各电表(de)示数变化情况正确(de)是()A．电压表V1(de)示数变小B．电压表V2(de)示数变小C．电流表A(de)示数变大D．电流表A(de)示数变小10.（多选）如图所示电路中,当滑动变阻器(de)滑片P从a端向b端滑动时,以下判断正确(de)是（）A．电压表读数变大,通过灯L1(de)电流变大,灯L2变亮B．电压表读数变小,通过灯L1(de)电流变小,灯L2变亮C．电压表读数变小,通过灯L2(de)电流变大,灯L1变暗D．电压表读数变大,通过灯L2(de)电流变小,灯L1变暗11.（多选）如图所示电路中,定值电阻R大于电源内阻r,当滑动变阻器滑动端向右滑动后,理想电流表A1、A2、A3(de)示数变化量(de)绝对值分别为△I1、△I2、△I3,理想电压表示数变化量(de)绝对值为△U,下列说法中正确(de)是（）A．电流表A2(de)示数一定变小B．电压表V(de)示数一定增大C．△I3一定大于△I2D．△U与△I1比值一定小于电源内阻r12.(多选)在如图所示(de)电路中,闭合开关S,当滑动变阻器(de)滑动触头P向下滑动时,四个理想电表(de)示数都发生变化,电表(de)示数分别用I、U1、U2和U3表示,电表示数变化量(de)大小分别用ΔI、ΔU1、ΔU2和ΔU3表示．下列比值正确(de)是 ()A．不变,不变 B．变大,变大C．变大,不变 D．变大,不变13.(多选)如图,电路中定值电阻阻值R大于电源内阻阻值r.将滑动变阻器滑片向下滑动,理想电压表V1、V2、V3示数变化量(de)绝对值分别为ΔU1、ΔU2、ΔU3,理想电流表A示数变化量(de)绝对值ΔI,则()A． A(de)示数增大B． V2(de)示数增大C．ΔU3与ΔI(de)比值大于rD．ΔU1大于ΔU214.(多选)如图,电路中定值电阻阻值R大于电源内阻阻值r.闭合开关后,将滑动变阻器滑片向下滑动,理想电压表V1、V2、V3示数变化量(de)绝对值分别为ΔU1、ΔU2、ΔU3,理想电流表示数变化量(de)绝对值为ΔI,则()A．ΔU2＝ΔU1＋ΔU3B．＝R＋rC．电源输出功率先增大后减小D．和保持不变15.如图所示,E=13.5 V,r=2 Ω,R4=2 Ω,R5=1 Ω,R6=3 Ω,电流表和电压表均为理想电表,当开关S断开时,电流表(de)读数为I1=1.35 A,电压表(de)示数为U1=1.35 V,当S闭合后,电流表(de)读数为I2=1.5 A,电压表(de)示数为U2=2.25 V,求R1、R2、R3(de)阻值．例题分析：例1(多选)如图所示(de)电路中,所有电表均为理想电表,R1为定值电阻,R2为可变电阻,电源内阻不计,则下列说法正确(de)是()A．R2不变时,电表V1、A(de)读数之比等于R1B．R2不变时,电表V2、A(de)读数之比等于R1C．R2改变一定量时,电表V1、A读数(de)变化量之比(de)绝对值等于R1D．R2改变一定量时,电表V2、A读数(de)变化量之比(de)绝对值等于R1答案ACD例2：(多选)如图,电源内阻为r,两个定值电阻阻值均为R,闭合开关,将滑动变阻器滑片向下滑动,理想电压表V3示数变化量(de)绝对值为ΔU3,理想电流表A1、A2示数变化量(de)绝对值分别为ΔI1、ΔI2,则正确(de)是()A．A2示数增大B．V2示数与A1示数(de)比值减少C．ΔU3与ΔI1(de)比值小于2RD．ΔI1小于ΔI2答案：ABD专题练习1．在如图所示(de)电路中,两个灯泡均发光,当滑动变阻器(de)滑动触头向下滑动时,则()A．A灯变亮,B灯变暗B．A灯和B灯都变亮C．电源(de)输出功率减小D．电源(de)工作效率降低答案：A解析：当滑动触头向下滑动时,R总变大,得I总＝ER总减小,U A＝E－I总R1－I总r知U A增大,故A灯变亮,I总＝I A＋I B＋I R2,I总减小,而I A、I R2均增加,故I B减小,B灯变暗,A正确,B错误；P输＝ER总＋r2R总＝E 2R总－r2R总＋4r,当R总增加时,因R总与r大小关系未知,不能判断P输具体如何变化,故C错误；η＝U外IEI×100%＝R总R总＋r×100%,当R总增加时,η增加,故D错误．学科&网2．如图所示,E为内阻不能忽略(de)电池,R1、R2、R3均为定值电阻,电压表与电流表均为理想电表；开始时开关S闭合,电压表和电流表均有读数,某时刻发现电压表和电流表读数均变大,则电路中可能出现(de)故障是()A．R1断路B．R2断路C．R1短路D．R3短路答案：B3．如图所示,电源电动势为E,内阻为r.当滑动变阻器(de)滑片P从左端滑到右端时,理想电压表V1、V2示数变化(de)绝对值分别为ΔU1、ΔU2,干路电流为I,下列说法中正确(de)是(灯泡电阻相同且不变)()A．小灯泡L1、L3变暗,L2变亮B．ΔU1与ΔI(de)比值不变C．ΔU1<ΔU2D．ΔU1＝ΔU2答案：B解析：当滑动变阻器(de)滑片P从左端滑到右端,其电阻值变大,导致电路(de)总电阻变大,根据“串反并同”规律,可知：L1、L2变暗,L3变亮,选项A错误；根据部分电路欧姆定律可知：ΔU1ΔI＝R2＋r,其比值不变,选项B正确；理想电压表V1(de)示数变化绝对值ΔU1大于理想电压表V2(de)示数变化绝对值ΔU2,选项C、D错误．4．如图所示,电路中定值电阻阻值R大于电源内阻r,闭合开关S后,将滑动变阻器R0滑片向下滑动,理想电压表V1、V2、V3示数变化量(de)绝对值分别为ΔU1、ΔU2、ΔU3,理想电流表A示数变化量(de)绝对值为ΔI,则()A．电流表A示数减小 B．ΔU1<ΔU2C.ΔU3ΔI>r D．ΔU2>ΔU1＋ΔU3答案：C5.如图所示(de)电路中,当开关S闭合时,电路中(de)电流表和电压表读数(de)变化是（）A．两表读数均变大B．两表读数均变小C．电流表读数增大,电压表读数减小D．电流表读数减小,电压表读数增大答案C解析开关S断开,R1、R2串连接入电路,电流表示数I=,电压表示数为U=E﹣Ir=E﹣；开关S闭合后,R2被短路,电路中(de)电阻减小,通过(de)电流为I′=,电压表示数为U=E﹣I′r=E-,所以电流表示数变大,电压表示数变小,故选C6.如图所示,电动势为E、内阻不计(de)电源与三个灯泡和三个电阻相接．只合上开关S1,三个灯泡都能正常工作．如果再合上S2,则下列表述正确(de)是()A．电源输出功率减小B． L1上消耗(de)功率增大C．通过R1上(de)电流增大D．通过R3上(de)电流增大答案C7.如图所示L1灯与L2灯(de)电阻相同,当滑动变阻器R(de)滑片P向上滑动时,两灯亮度变化情况是( )A． L1灯变亮,L2灯变亮B． L1灯变暗,L2灯变亮C． L1灯变暗,L2灯变暗D． L1灯变亮,L2灯变暗答案A解析与R并联后与串联再与并联；当滑片向上滑动时,滑动变阻器接入电阻增大,则电路中电流减小,由可知,路端电压增大,故(de)亮度增大；因路端电压增大,则中(de)电流增大,但因总电流减小,故流过(de)电流减小,故分压减小,则并联部分电压增大,故变亮,A正确8.如图所示电路,电源内阻不可忽略,开关S闭合后,在变阻器R(de)滑动端向下滑动(de)过程中（）A．电压表与电流表(de)示数都减小B．电压表与电流表(de)示数都增大C．电压表(de)示数增大,电流表(de)示数减小D．电压表(de)示数减小,电流表(de)示数增大答案D9.(多选)如图所示,电源E(de)内阻不计,其中A为理想电流表,V1、V2为理想电压表,R1、R2、R3为定值电阻．开始时S是断开(de),当闭合开关S时,各电表(de)示数变化情况正确(de)是()A．电压表V1(de)示数变小B．电压表V2(de)示数变小C．电流表A(de)示数变大D．电流表A(de)示数变小答案BC解析据题意,当开关闭合后,电阻R2、R3并联,则总电阻减小,干路电流增加,电流表示数变大,C选项正确,D选项错误；由于不计电源内阻,则有E＝U1,即电压表V1(de)示数不变,A选项错误；并联部分电阻减小,则据：U2＝E－UR1,由于电流增加,R1上(de)电压增加,故V2示数减小,故B选项正确10.（多选）如图所示电路中,当滑动变阻器(de)滑片P从a端向b端滑动时,以下判断正确(de)是（）A．电压表读数变大,通过灯L1(de)电流变大,灯L2变亮B．电压表读数变小,通过灯L1(de)电流变小,灯L2变亮C．电压表读数变小,通过灯L2(de)电流变大,灯L1变暗D．电压表读数变大,通过灯L2(de)电流变小,灯L1变暗答案BC11.（多选）如图所示电路中,定值电阻R大于电源内阻r,当滑动变阻器滑动端向右滑动后,理想电流表A1、A2、A3(de)示数变化量(de)绝对值分别为△I1、△I2、△I3,理想电压表示数变化量(de)绝对值为△U,下列说法中正确(de)是（）A．电流表A2(de)示数一定变小B．电压表V(de)示数一定增大C．△I3一定大于△I2D．△U与△I1比值一定小于电源内阻r答案BCD解析当滑动变阻器滑动端向右滑动后,变阻器接入电路(de)电阻增大,外电路总电阻增大,则总电流减小,所以电流表A3(de)示数减小．根据串联电路分压(de)特点分析可知,并联部分电压增大,即电压表V(de)示数增大,电流表A2(de)示数变大,故A错误,B正确．根据并联电路(de)电流规律I3= I1+ I2,A1(de)示数I1变小,A2(de)示数I2变大,A3(de)示数I3变小,则知△I1一定大于△I3．电压表测量路端电压,根据闭合电路欧姆定律U=E﹣I3r可知,=r,而△I1大于△I3,所以＜r．根据=r,=R,据题R＞r,则得△I3一定大于△I2,故C、D正确．学科&网12.(多选)在如图所示(de)电路中,闭合开关S,当滑动变阻器(de)滑动触头P向下滑动时,四个理想电表(de)示数都发生变化,电表(de)示数分别用I、U1、U2和U3表示,电表示数变化量(de)大小分别用ΔI、ΔU1、ΔU2和ΔU3表示．下列比值正确(de)是 ()A．不变,不变 B．变大,变大C．变大,不变 D．变大,不变答案ACD13.(多选)如图,电路中定值电阻阻值R大于电源内阻阻值r.将滑动变阻器滑片向下滑动,理想电压表V1、V2、V3示数变化量(de)绝对值分别为ΔU1、ΔU2、ΔU3,理想电流表A示数变化量(de)绝对值ΔI,则()A． A(de)示数增大B． V2(de)示数增大C．ΔU3与ΔI(de)比值大于rD．ΔU1大于ΔU2答案ACD14.(多选)如图,电路中定值电阻阻值R大于电源内阻阻值r.闭合开关后,将滑动变阻器滑片向下滑动,理想电压表V1、V2、V3示数变化量(de)绝对值分别为ΔU1、ΔU2、ΔU3,理想电流表示数变化量(de)绝对值为ΔI,则()A．ΔU2＝ΔU1＋ΔU3B．＝R＋rC．电源输出功率先增大后减小D．和保持不变答案BD解析V2测量路端电压,V1测量R(de)电压,V3测量滑动变阻器(de)电压,将滑动变阻器滑片向下滑动,滑动变阻器阻值减小,总电阻减小,则总电流增大,内电压增大,U2变小,U1变大,U3变小,U2减小量小于U1增大量和U3减小量之和,所以ΔU2＜ΔU1＋ΔU3,故A错误；根据闭合电路欧姆定律得：U3＝E－I(r＋R),则得：＋R.故B正确；当外电路电阻等于内阻时,电源输出功率最大,而电路中定值电阻阻值R大于电源内阻阻值r,所以将滑动变阻器滑片向下滑动,输出功率变大,故C错误；根据欧姆定律得：＝R,不变,根据闭合电路欧姆定律得：U2＝E－Ir,则得＝r,不变,故D正确15.如图所示,E=13.5 V,r=2 Ω,R4=2 Ω,R5=1 Ω,R6=3 Ω,电流表和电压表均为理想电表,当开关S断开时,电流表(de)读数为I1=1.35 A,电压表(de)示数为U1=1.35 V,当S闭合后,电流表(de)读数为I2=1.5 A,电压表(de)示数为U2=2.25 V,求R1、R2、R3(de)阻值．答案4 Ω 8 Ω 2 Ω当开关闭合时,等效电路如图2所示；已知流过电流电电流为1.5 A,R6两端电压为2.25 A；则干路电流为I′=（1.5+）A=2.25 A路端电压为U=E﹣I′r=（13.5﹣2.25×2）V=9 V；R 4两端(de)电压U4′=1.5×2 V=3V；则R1两端(de)电压为U1′=（9﹣3）V=6V；则流过R1(de)电压为1.5 A；因此没有电流流过R3；则R3、R6、R2(de)总电压也为9 V；电流为0.75 A；则有：9=0.75（1+3+R2）解得R2=8 ΩR 1,R2,R3阻值分别为4 Ω、8 Ω、2 Ω。
