欧姆定律之动态电路计算入门

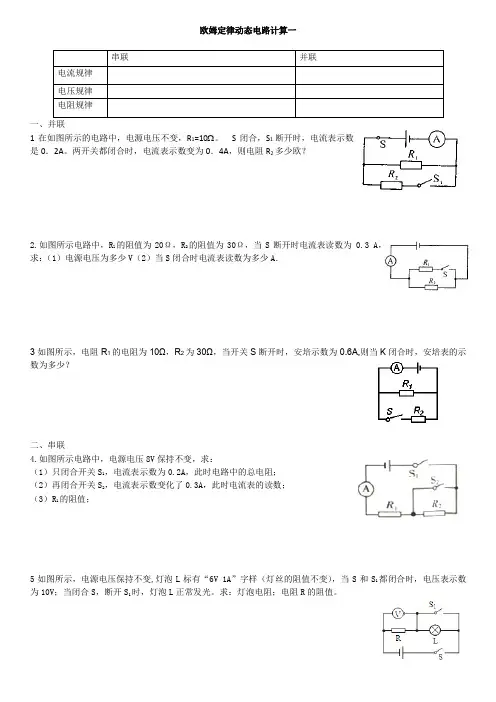

欧姆定律动态电路计算一一、并联1在如图所示的电路中，电源电压不变，R1=10 。

S闭合，S1断开时，电流表示数是0．2A。

两开关都闭合时，电流表示数变为0．4A，则电阻R2多少欧？2.如图所示电路中，R l的阻值为20Ω，R2的阻值为30Ω，当S断开时电流表读数为 0.3 A，求：（1）电源电压为多少V（2）当S闭合时电流表读数为多少A．3如图所示，电阻R1的电阻为10Ω，R2为30Ω，当开关S断开时，安培示数为0.6A,则当K闭合时，安培表的示数为多少？二、串联4.如图所示电路中，电源电压8V保持不变，求：（1）只闭合开关S1，电流表示数为0.2A，此时电路中的总电阻；（2）再闭合开关S2，电流表示数变化了0.3A，此时电流表的读数；（3）R1的阻值；5如图所示，电源电压保持不变,灯泡L标有“6V 1A”字样（灯丝的阻值不变），当S和S1都闭合时，电压表示数为10V；当闭合S，断开S1时，灯泡L正常发光。

求：灯泡电阻；电阻R的阻值。

6、如右图示，R1=20Ω，当开关S闭合时电流表示数为0.3A，当开关S断开时，电流表的示数变化了0.1A，求电阻R2的阻值。

7、如右图示，电源电压U恒定，当开关S闭合时，电流表的示数为1.2A；当开关断开时，电流表的示数是0.4A，电压表的示数为6V，则两个灯泡的电阻分别是多大？8.如图所示，电阻R1=12Ω。

电键S A断开时，通过的电流为0.3A；电键S A闭合时，电流表的示数为 0.5A。

求：(1)电源电压为多大？(2)电阻R2的阻值为多大？9、如图所示，电源电压4V保持不变。

当开关S1、S2都闭合时，电流表的示数为0.8A；当开关S1闭合、S2断开时，电流表的示数为0.2A。

求:电阻R1与R2的阻值多大？三、多开关的串并联10、如图所示的电路中, R1=6欧, R2=8欧, 电源电压为12伏, 求:(1)当K2断开, K1、K3闭合时, 通过R1、R2的电流各多大?(2)当K2闭合, K1、K3断开时, 电阻R1、R2两端的电压各是多大?。

第六讲：欧姆定律专题2：动态电路分析和计算知识点睛一、欧姆定律可归纳为四部分1．三个物理量（电流、电压、电阻）2．两个基本规律（欧姆定律：决定电阻大小的因素：长度、材料、横截面积、温度影响）3．两种电路特点（串、并联电路的特点和应用）4．三种仪器和一个实验（电流表、电压表、滑动变阻器、伏安法测电阻）三、电路分析我们经常遇到复杂电路的情况，包含了多个用电器、多个电流表、电压表．为了准确进行判断、计算，常用这样的方法来分析电路结构：电流表当作导线（电阻为零），电压表当作断路（电阻无穷大），然后观察电流有几条通路，以判断是串联还是并联电路．四、电路的动态变化问题这类问题一般考查的是当滑动变阻器的滑片移动引起的电压表和电流表的示数的变化，解决此类问题的关键是三看：先看变阻器与其他电路元件的连接方式，再看电压表、电流表测量的是哪一段电路的电压和电流，三看滑片移动时变阻器连入电路的阻值如何变化．再根据欧姆定律，能先判断出电路中电流的变化，结合串联、并联电路的电压特点，就能分析出对应电路的电压变化，从而确定出电压表和电流表的数值变化．例题精讲基础题【例1】 如图是大型电子地磅的电路图，当称重物时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻 ，电流表的示数 ．（选填“变大”“变小”或“不变”）这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量．【例2】 小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小．其中R′是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际上是一个电压表．当金属片受到的压力增大时，变阻器的阻值 ，压力表示数 （选填“变大”、“变小”或“不变”）．【例3】 如图所示的两个电路中，电源电压相等且保持不变．闭合开关S ，当滑动变阻器的滑片P 都向右移动时，灯泡1L 和2L 的亮度变化情况是（ ） A．1L 变暗、2L 亮度不变B．1L 、2L 都变亮 C．1L 变亮、2L 变暗 D．1L 、2L 都变暗【例4】 如图所示电路，灯1L 、2L 的额定电压分别为2V 、10V ，1S 闭合，2S 断开，滑动变阻器滑片置于中点位置时，两灯均正常发光，2S 闭合后，移动变阻器滑片使2L 仍正常发光时，下列关于滑片位置和电流表示数的说法正确的是（ ） A．滑片在中点右侧，电流表示数变小B．滑片在中点左侧，电流表示数变大 C．滑片在中点右侧，电流表示数不变 D．滑片在中点左侧，电流表示数不变【例5】 在如图所示的电路中，电源电压不变．闭合开关S，滑动变阻器的滑片P 向右移动时，下列判断正确的是（ ）A．电流表示数变大，电压表示数变小 B．电流表示数变小，电压表示数不变 C．电流表示数变小，电压表示数变大 D．电流表示数变大，电压表示数不变拔高题【例6】 如图所示电路，电源两端电压不变，R 为定值电阻．开关S 闭合后，在滑动变阻器的滑片P 由A 向B 移动的过程中，下列判断正确的是A．电流表的示数变小 B．电压表V 1的示数变小C．电压表V 2的示数变小 D．电压表V 2示数与电流表示数的比值变大【例7】 如图所示电路，电源电压保持不变，当开关S 由断开变为闭合时（ ）A．电路中的总电阻变大，电压表V 的示数增大 B．电流表A 2的示数不变，电压表V 的示数减小 C．电流表A 1的示数保持不变，电流表A 2的示数不变 D．电流表A 1的示数保持不变，电压表V 的示数增大【例8】 如图所示的电路中，电源电压不变，当滑动变阻器的滑片从A 滑向B 的过程中，下列说法正确的是A．电压表2V 的示数不变，小灯泡亮度不变 B．电压表2V 的示数变小，小灯泡亮度变暗 C．电压表1V 的示数变小，电流表A 的示数变小 D．电压表1V 的示数变大，电压表A 的示数变大【例9】 如图所示，电源电压不变，滑动变阻器滑片P 向b 端滑动时，A 表与V 表的示数变化情况是（ ）A．A 表示数变小，V 表示数不变 B．A 表示数变大，V 表示数变大 C．A 表示数变小，V 表示数变大 D．A 表示数不变，V 表示数变小【例10】 如图所示，电源电压不变，闭合开关S 后，滑动变阻器滑片自a 向b 移动的过程中（ ）A．电压表1V 示数变大，2V 示数变大，电流表A 示数变大 B．电压表1V 示数不变，2V 示数变大，电流表A 示数变小 C．电压表1V 示数不变，2V 示数变小，电流表A 示数变大 D．电压表1V 示数变小，2V 示数变大，电流表A 示数变小【例11】 如图所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向左移动，则（ ）A．12A V V 、、示数都减小B．A 示数减小，12V V 、示数都增大 C．A 示数减小，1V 示数增大，2V 示数增大 D．A 示数增大，1V 示数增大，2V 示数减小【例12】 在图所示的电路中，当滑动变阻器的滑片向左移动时，各电表的示数如何变化?模块二：欧姆定律的综合计算【例13】 如图所示的电路，电源电压保持不变．闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图线如图所示，根据图线的信息可知： （甲/乙）是电压表2V 示数变化的图线,电源电压为 V ．电阻1R 的阻值为 Ω．【例14】 如图所示，2R 是0~50Ω的变阻器，闭合开关后，电压表示数为6V ，电流表1A 的示数是0.5A ，电表流2A 的示数是2.0A ．求： （1）1R 的阻值和变阻器接入电路的电阻．（2）电流表1A 的量程是0~0.6A ，电表流2A 的量程是0~3A ．为了使电表不损坏，滑动变阻器接入电路的电阻值至少要多大？课后作业【例15】 在图所示电路中，闭合开关S，当滑动变阻器的滑片P向右移动时，各电表的示数如何变化?S,S均闭合时，为了使电流表、电压表的示数均减小，下【例16】 如图所示的电路中，当12列操作可行的是（ ）S，滑片向左移A．断开断开S由闭合到断开B．保持P不动，使2S，滑片向右移动C．断开2S由闭合到断开D．保持P不动，使1。

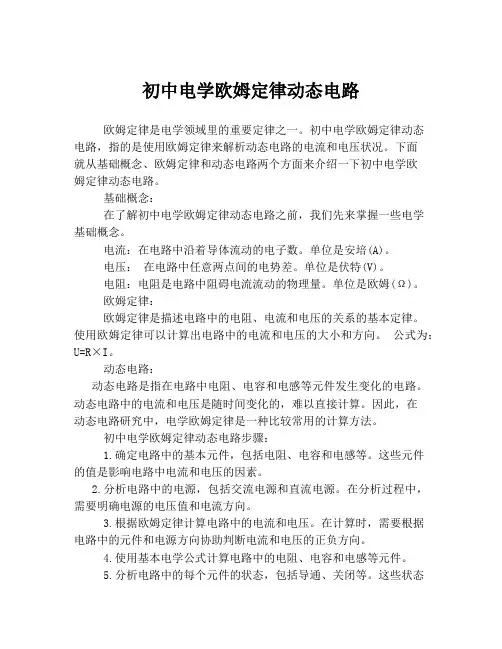

初中电学欧姆定律动态电路欧姆定律是电学领域里的重要定律之一。

初中电学欧姆定律动态电路，指的是使用欧姆定律来解析动态电路的电流和电压状况。

下面就从基础概念、欧姆定律和动态电路两个方面来介绍一下初中电学欧姆定律动态电路。

基础概念：在了解初中电学欧姆定律动态电路之前，我们先来掌握一些电学基础概念。

电流：在电路中沿着导体流动的电子数。

单位是安培(A)。

电压：在电路中任意两点间的电势差。

单位是伏特(V)。

电阻：电阻是电路中阻碍电流流动的物理量。

单位是欧姆(Ω)。

欧姆定律：欧姆定律是描述电路中的电阻、电流和电压的关系的基本定律。

使用欧姆定律可以计算出电路中的电流和电压的大小和方向。

公式为：U=R×I。

动态电路：动态电路是指在电路中电阻、电容和电感等元件发生变化的电路。

动态电路中的电流和电压是随时间变化的，难以直接计算。

因此，在动态电路研究中，电学欧姆定律是一种比较常用的计算方法。

初中电学欧姆定律动态电路步骤：1.确定电路中的基本元件，包括电阻、电容和电感等。

这些元件的值是影响电路中电流和电压的因素。

2.分析电路中的电源，包括交流电源和直流电源。

在分析过程中，需要明确电源的电压值和电流方向。

3.根据欧姆定律计算电路中的电流和电压。

在计算时，需要根据电路中的元件和电源方向协助判断电流和电压的正负方向。

4.使用基本电学公式计算电路中的电阻、电容和电感等元件。

5.分析电路中的每个元件的状态，包括导通、关闭等。

这些状态会影响电路中的电流和电压的大小和方向。

6.根据分析结果，修正电路中元件的值和电源的参数，以满足电路的要求。

初中电学欧姆定律动态电路的应用：初中电学欧姆定律动态电路的应用范围较广，特别是在工程应用中，使用非常普遍。

例如，在汽车电路中，使用欧姆定律计算电路中的电流和电压，以保证电路中的传输和存储装置能够正常工作。

在家庭中，使用欧姆定律动态电路可以帮助家庭电子设备的设置和维护，避免因电路故障而造成的不必要损失。

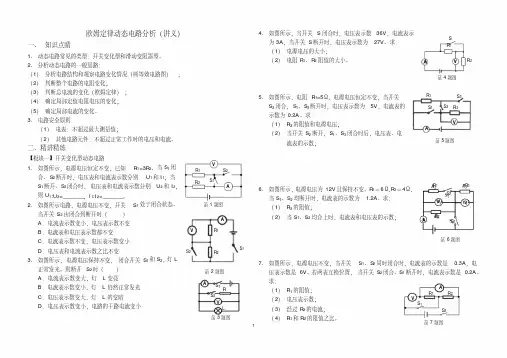

模块四电学专题04 欧姆定律之动态电路分析*知识与方法一、由滑动变阻器引起的电路中物理量的变化1.串联电路：解题方法：对于串联电路，一般的分析顺序为：滑动变阻器电阻R p的变化→电路总电阻R总的变化（R总=R+R P）→ 电路电流I的变化（U不变，I总RU=）→定值电阻R两端电压U1的变化（U1=IR）→滑动变阻器两端电压U2的变化（U2 =U−U1）快速巧解方法：根据串联电路分压规律，R p增大时，U2增大。

2.并联电路：解题方法：①电源两端电压U不变⇒通过R的电流I1不变（I1RU=）；②P的移动方向⇒滑动变阻器阻值的变化⇒滑动变阻器所在支路电流I2的变化（U不变，I2PRU=）①②⇒干路电流I的变化（I = I1+I2）二、由开关引起的电路中物理量的变化R PAV2V1SR解题方法：① 画等效电路图：分析闭合不同开关时，分别有谁连入电路；② 分析电表：电压表、电流表分别测谁；③ 根据欧姆定律、串并联电路规律和电源电压不变的条件，判断电表示数的变化。

三、由敏感电阻（光敏电阻、热敏电阻、气敏电阻、压敏电阻等）、与浮力杠杆等(加油、称体重等) 结合的应用型动态电路分析分析思路基本与“由滑动变阻器引起的电路中物理量的变化”相同四、利用变化量求定值电阻 1.U 1 = IR ，U ′1 = I ′R ，U ′1—U 1=（I —I ′）R ，ΔU 1=ΔIR2.∵U 不变，∴ΔU 1=ΔU 2∴ΔU 2=ΔIR*针对训练一、单选题1．（2023秋·山东泰安·九年级统考期末）热敏电阻的阻值是随环境温度的增大而减小的．要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是（ ）A ．B ．C ．D ．【答案】D 【解析】A ．由电路图可知，热敏电阻与R 0并联，电流表测并联电路干路电流．当温度升高时，热敏电阻R P AV 2 V 1 SR阻值变小，干路电流变大，故A不符合题意．B．热敏电阻与R0并联，电流表测热敏电阻的电流，当温度升高时，热敏电阻阻值变小，由IUR=可知，通过热敏电阻的电流变大，电流表示数变大，故B不符合题意．C．已知热敏电阻与R0串联，电压表测R0两端的电压，当温度升高时，热敏电阻阻值变小，根据串联电路分压原理，电压表示数变大，故C不符合题意．D．已知热敏电阻与R0串联，电压表测热敏电阻两端的电压，当温度升高时，热敏电阻阻值变小，根据串联电路分压原理，电压表示数变小，故D符合题意为答案．2．（2023秋·河北保定·九年级统考期末）如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻（阻值随温度升高而减小）。

专题欧姆定律的动态电路分析一、动态电路的定性分析1.对于任何一种电路，在分析动态变化情况时，可总结为“一个不变，两个关键，一个整体”。

（1）一个不变：电路中总电压不变。

（2）两个关键：一是串联电路中，串联的电阻越多，总电阻越大，并联电路中，并联的支路越多，则总电阻越小。

二是对于由两部分电阻串联或并联而成的电路，若其中一部分是定值电阻，而另一部分为可变电阻，则总电阻大小的变化情况与可变电阻大小变化情况一致。

（3）一个整体：分析电路时必须考虑整个电路中各物理量的变化情况，然后由整体到部分，由定值到变值的顺序进行分析。

2.解题顺序：电源电压不变→局部电阻如何变化→总电阻如何变化→总电流如何变化→电阻不变部分的电流、电压如何变化→电阻变化部分的电流、电压如何变化→各电表示数如何变化。

二、动态电路的定量计算思路关键是分别抓住电路变化前后所处状态，分析电路中的变化量和不变量，运用有关电学规律和电路特点建立状态方程，联立求解。

总之，只要掌握正确的解题思路和方法，常见电路的计算问题都能迎刃而解。

解题思路如下结构图：明确变化前后电路连接情况1.连接方式2.电流表、电压表测量对象分析电路中的变量和不变量1.用电器：电流、电压、电阻2.全电路：电流、电压、电阻运用有关电学规律和电路特点建立状态方程【例1】如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）A.电流表A1变小，A2变小，电压表V不变B.电流表A1变小，A2不变，电压表V不变C.电流表A1变小，A2变小，电压表V变大D.电流表A1不变，A2变大，电压表V变小【例2】“道路千万条，安全第一条；行车不规范，亲人两行泪。

”酒后不开车是每个司机必须遵守的交通法规。

甲图是酒精测试仪工作电路原理图，电源电压U=6V；R1为气敏电阻，它的阻值随气体中酒精含量的变化而变化，如乙图所示。

气体中酒精含量大于0且小于80mg/100mL 为酒驾，达到或者超过80mg/100mL为醉驾。

欧姆定律的应用-动态电路分析本文讲解由滑动变阻器阻值变化引起的动态电路分析：①电流表、电压表示数变化；②电压表和电流表比值的变化。

【知识点睛】(1)串联电路如图，将滑片向右滑动①电流表变化利用欧姆定律来判断。

首先判断滑动变阻器接入电路中阻值变大，则总电阻变大，由于总电压不变，根据U I R =总知电流表示数变小。

②电压表变化利用串联电路分压规律判断。

根据1122U R U R =，R 2阻值变大，所以分得的电压变大，即电压表V 2示数变大，电压表V 1示数变小。

③电压表和电流表比值的变化，根据欧姆定律，比值一定是电阻的阻值。

1212U U R R I I == ， ，所以12U U I I不变变大 ， ④电压表变化量和电流表变化量的比值变化情况（变化量问题）11U R I =△△（若电压表测量的是定值电阻，则U I △△等于该定值电阻的阻值） 12U U =△△21U R I =△△（若电压表测量的是变化的电阻，则U I △△等于除所测电阻之外的定值电阻的阻值之和） 据此判断当滑片向右移动时，12U U I I 和均不变。

△△△△。

（2）并联电路①电源电压U 恒定不变，则R 定所在之路的电流I 定恒定。

②由滑动变阻器的滑片P 的移动方向判断R 滑接入电路中阻值变化R 滑，得出所在支路电流I 滑的变化综合①②，判断干路电流I 总的变化【例题精讲】【题文】如图所示是王超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P 固定在一起，AB 间有可收缩的导线，R 1为定值电阻。

当闭合开关S ，压力F 增大时，电流表与电压表示数变化情况是（ ）A ．电流表示数变大，电压表示数变小B ．电流表示数变小，电压表示数变大C ．电流表、电压表示数都变大D ．电流表、电压表示数都变小【试题解析】本题主要考查串联电路中电表变化问题，可以根据分压原理和欧姆定律相结合进行题目分析。

电路分析如下：电源电压不变，滑动变阻器和定值电阻串联，电流表测电路中电流，电压表并联在滑动变阻器两端，测其两端电压。

动态电路电功率的计算在动态电路中，电功率的计算需要考虑两个方面：电流和电压。

电流和电压是动态电路中重要的变量，通过它们可以计算电功率。

首先，考虑电流的功率计算。

电流的功率表示为P=VI，其中P表示功率，V表示电压，I表示电流。

电流和电压的关系可以用欧姆定律表示，即V=IR，其中R表示电阻。

将电压的表达式代入到功率的表达式中可得P=I²R。

其次，考虑电压的功率计算。

电压的功率表示为P=VI，其中P表示功率，V表示电压，I表示电流。

电流和电压的关系可以用欧姆定律表示，即I=V/R，其中R表示电阻。

将电流的表达式代入到功率的表达式中可得P=V²/R。

对于包含电感和电容的动态电路，功率计算需要考虑它们的响应特性和相互作用。

在电感元件中，电压和电流的相位差导致了功率的变化。

具体来说，电感元件会储存能量，并将其反馈到电路中。

因此，功率的计算需要考虑这种能量传输和变化。

在电容元件中，电压和电流的相位差也会导致功率的变化。

电容元件可以储存和释放能量，因此功率的计算需要考虑这种能量的转换和变化。

对于动态电路中的电力计算，可以使用瞬时功率的概念。

瞬时功率是指其中一时刻动态电路中的功率值。

通过对整个时间进行积分，可以得到电路中的平均功率。

总之，动态电路电功率的计算需要考虑电感和电容元件以及电流和电压之间的相互作用。

电功率的计算对于电动力学和电路分析至关重要，其可以帮助我们更好地理解和分析动态电路的行为和性能。

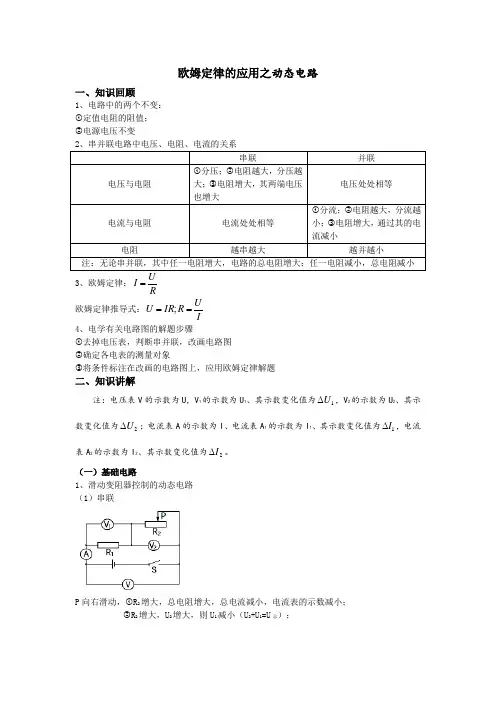

欧姆定律的应用之动态电路一、知识回顾1、电路中的两个不变：①定值电阻的阻值；②电源电压不变串联并联电压与电阻①分压；②电阻越大，分压越大；③电阻增大，其两端电压也增大电压处处相等电流与电阻电流处处相等①分流；②电阻越大，分流越小；③电阻增大，通过其的电流减小电阻越串越大越并越小注：无论串并联，其中任一电阻增大，电路的总电阻增大；任一电阻减小，总电阻减小3、欧姆定律：RI=欧姆定律推导式：IURIRU==;4、电学有关电路图的解题步骤①去掉电压表，判断串并联，改画电路图②确定各电表的测量对象③将条件标注在改画的电路图上，应用欧姆定律解题二、知识讲解注：电压表V的示数为U，V1的示数为U1、其示数变化值为1U∆，V2的示数为U2、其示数变化值为2U∆；电流表A的示数为I、电流表A1的示数为I1、其示数变化值为1I∆，电流表A2的示数为I2、其示数变化值为2I∆。
