欧姆定律之动态电路分类练习题20202025

欧姆定律专项练习题班级 姓名一、求比值 (一）、基本知识（二）、典型例题例1．如图，当S 闭合，甲乙两表都是电压表时，两表示数之比U 甲 ：U 乙 = 5 ：3；当S 断开，甲乙两表为电流表时，两表示数之比I 甲 ：I 乙 = 。

（三）、针对练习1．如图，电源电压不变，R 1 = 3Ω，R 2 = 9Ω,（1）当S 1、S 2都闭合，甲乙都是电压表时，则U 甲 ：U 乙 = ；（2）当S 1闭合，S 2断开，甲乙都是电流表时，则I 甲 ：I 乙 = 。

2．如图所示，电源电压U 保持不变，在甲乙两处分别接入电压表，闭合开关S ，测得U 甲 ：U 乙 =1 ：3；断开开关S ，拆去电压表，并在甲乙两处分别接入电流表，则此时I 甲 ：I 乙 = 。

3．如图，AB 两端的电压为U ，当开关断开和闭合时，电流表的示数之比是1：4，则两电阻之比R 1：R 2 = 。

4．如图，电源电压恒定，R 1=10Ω，S 闭合前后，电压表示数之比是1：3，则（ ）A ．R 2的阻值是30ΩB ．R 2的阻值是20ΩC ．R 2的阻值是10ΩD ．S 闭合时R 2的阻值是0Ω 二、动态电路（一）开关控制的动态电路 例1、如图，电源电压不变，当开关S 闭合时，电压表V 1示数将 ，电流表示数将 ，V 2示数将 。

（选填“变大”、“变小”或“不变”） 例2、如下图所示的电路中电源电压为36V ，保持不变，三个相同的电阻，它们阻值都是10Ω。

⑴当S1断开，S 、S2闭合时，电流表A3的示数分别是多少？ ⑵当S1、S2断开，S 闭合时电流表A3的示数是多少？R3两端的电压是多少？⑶当S 、S1、S2都闭合时，电流表A 的示数为多少？（二）滑动变阻器调节控制的动态电路例1、在图所示的电路中，电源电压保持不变。

闭合电键S ，当滑动变阻器的滑片P 向右移动时，电流表A 的示数将_____，电压表V串联 并联电路图电流特点电压特点分压（流）电阻特点R 1R 2 S 乙甲R 1 R 2 S 1 乙 甲S 2R 1R 2 SA U A BA R 1R 3R 2S 1S 22与电压表V 1示数的比值将______。

人教版初中物理九年级第十七章《欧姆定律》动态电路分析专题训练（含答案）一、单选题1、如图所示电路，电源电压不变，当开关S闭合，变阻器滑片P向b端滑动时( )A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变大C.电流表示数变大，电压表示数不变D.电流表示数变小，电压表示数不变2、如图，电源电压不变，闭合开关后，将滑动变阻器的滑片向右移动时，电路中( )A.电路的总电阻变小B.电流表的示数变大C.电压表的示数不变D.小灯泡的亮度变暗3、如图，电源电压保持不变，当开关闭合，滑动变阻器的滑片从左向右滑动时，下列判断正确的是( )A.电压表示数变大，灯变亮B.电压表示数变小，灯变亮C.电压表示数变大，灯变暗D.电压表示数变小，灯变暗4、如图所示，电源电压不变，R1是定值电阻，闭合开关S,滑片P向左移动时( )A.A1的示数不变B.A2的示数不变C.R2接入电路的电阻变小D.V与A1比值变小5、如图所示，这是小明设计的压力计电路原理图，当闭合开关S,A板受到向下的压力F增大时( )A.电流表A的示数变大B.电压表V的示数不变C.滑动变阻器R2接入电路中的电阻值变小D.电压表V的示数与电流表A的示数的比值变大6、如图所示，将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中，闭合开关S,各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V1、V2,示数的变化量分别为∆U1、∆U2，下列说法正确的是( )A.V1示数变大，V2示数变小B.V1示数变大，∆U1>∆U2C.V1示数变小，V2示数和电流表示数之比变小D.V1示数变大，V2示数和电流表示数之比变小7、如图为一种测量环境湿度仪器的简化工作原理图。

电源电压恒为6V,定值电阻R为15Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10~20Ω，电压表量程为0~3V,电流表量程为0~0.6A。

闭合开关S,当环境的湿度增加，在保证两电表安全的情况下，下列说法中不正确的是( )A.R0在电路中的最小电阻值为15ΩB.电压表示数与电流表示数的比值不变C.通过R的最大电流为0.2AD.电流表示数变大，R0两端的电压变大8、如图所示的电路中，电源电压不变，R为定值电阻。

欧姆定律——动态电路专题训练一．选择题（共10小题）1．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作。

一段时间后，两灯中有一灯熄灭，三个电表中只有一个电表的示数不变，则下列判断中正确的是（）第1题图第2题图第3题图第4题图A．电流表A1的示数不变、灯L1开路B．电压表V的示数不变、灯L2开路C．电流表A1的示数不变、灯L2短路D．电流表A1的示数不变、灯L2开路2．如图中，R1是滑动变阻器，R2是定值电阻，电源电压是6V且保持不变，当滑动变阻器的滑片P由a向b端滑动时，以下说法正确的是（）A．电流表示数变大，电压表示数变大B．电流表示数不变，电压表示数不变C．电流表示数变小，电压表示数变小D．电流表示数不变，电压表示数变小3．如图所示的电路中，电源电压保持不变，开关闭合后，若滑动变阻器的滑片P向右端移动，则（）A．电压表的示数和电流表的示数都增大B．电压表的示数和电流表的示数都减小C．电流表的示数减小，电压表的示数增大D．电流表的示数增大，电压表的示数减小4．如图，电源电压不变，闭合开关后，滑动变阻器滑片P自b向a移动的过程中（）A．V1的示数变大，电路消耗的总功率变小B．V2的示数不变，电路消耗的总功率变大C．Ⓐ的示数变大，V1的示数与Ⓐ的示数之比变大D．Ⓐ的示数变大，V2的示数与Ⓐ的示数之比变大5．如图所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）第5题图第6题图第8题图第9题图A．电流表A1示数变大；电压表V示数变小B．电压表V示数与电流表A2示数的比值变大C．电流表A2示数变大；电压表V示数不变D．电压表V的示数与电流表A1示数的乘积变小6．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向左移动。

下列说法中正确的是（）A．电流表A1的示数变大B．电压表V的示数变小C．电流表A2与A1的示数之差不变D．电压表V与电流表A2的示数之比变大7．如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）A B C D8．从2020年5月1日起，驾驶员酒醉后驾车要负刑事责任。

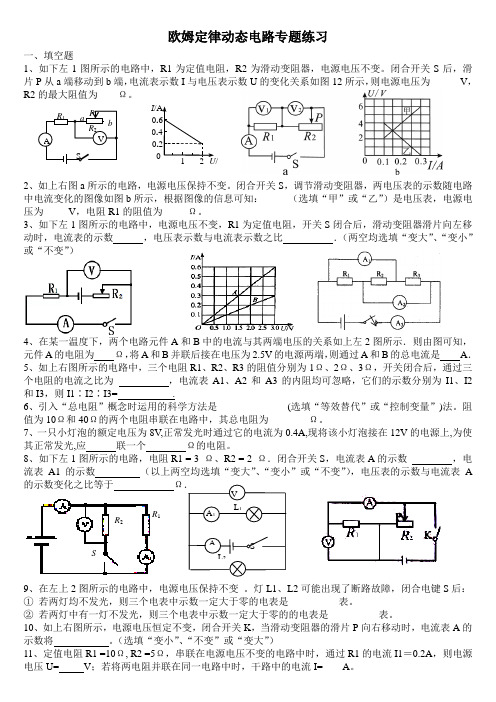

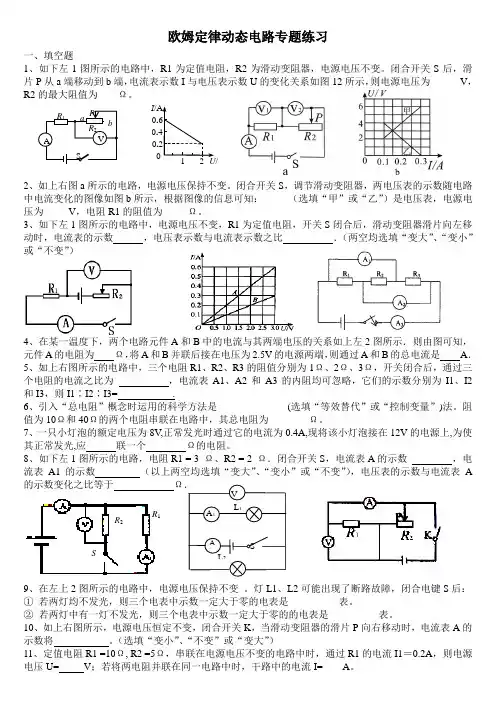

欧姆定律动态电路专题练习一、填空题1、如下左1图所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。

闭合开关S 后，滑片P 从a 端移动到b 端，电流表示数I 与电压表示数U 的变化关系如图12所示，则电源电压为______V ，R2的最大阻值为____Ω。

2、如上右图a 所示的电路，电源电压保持不变。

闭合开关S ，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图b 所示，根据图像的信息可知：_____（选填“甲”或“乙”）是电压表，电源电压为_____V ，电阻R1的阻值为_____Ω。

3、如下左1图所示的电路中，电源电压不变，R1为定值电阻，开关S 闭合后，滑动变阻器滑片向左移动时，电流表的示数 ，电压表示数与电流表示数之比 ．（两空均选填“变大”、“变小”或“不变”）4、在某一温度下，两个电路元件A 和B 中的电流与其两端电压的关系如上左2图所示．则由图可知，元件A 的电阻为 Ω，将A 和B 并联后接在电压为2.5V 的电源两端，则通过A 和B 的总电流是 A ．5、如上右图所示的电路中，三个电阻R1、R2、R3的阻值分别为1Ω、2Ω、3Ω，开关闭合后，通过三个电阻的电流之比为 ，电流表A1、A2和A3的内阻均可忽略，它们的示数分别为I1、I2和I3，则I1∶I2∶I3= .6、引入“总电阻”概念时运用的科学方法是______________(选填“等效替代”或“控制变量”)法。

阻值为10Ω和40Ω的两个电阻串联在电路中，其总电阻为________Ω。

7、一只小灯泡的额定电压为8V ,正常发光时通过它的电流为0.4A,现将该小灯泡接在12V 的电源上,为使其正常发光,应 联一个 Ω的电阻。

8、如下左1图所示的电路，电阻R1 = 3 Ω、R2 = 2 Ω．闭合开关S ，电流表A 的示数 ，电流表A1的示数 （以上两空均选填“变大”、“变小”或“不变”），电压表的示数与电流表A 的示数变化之比等于 Ω9、在左上2图所示的电路中，电源电压保持不变 。

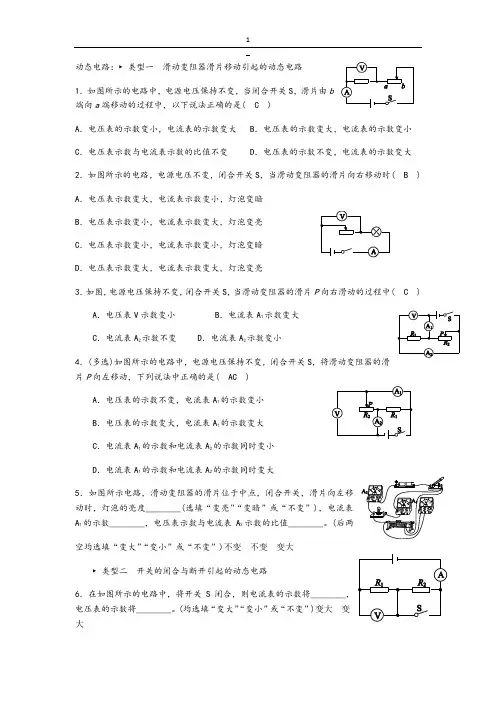

动态电路：►类型一滑动变阻器滑片移动引起的动态电路1．如图所示的电路中，电源电压保持不变，当闭合开关S，滑片由b端向a端移动的过程中，以下说法正确的是( C )A．电压表的示数变小，电流表的示数变大 B．电压表的示数变大，电流表的示数变小C．电压表示数与电流表示数的比值不变D．电压表的示数不变，电流表的示数变大2．如图所示的电路，电源电压不变，闭合开关S，当滑动变阻器的滑片向右移动时( B ) A．电压表示数变大，电流表示数变小，灯泡变暗B．电压表示数变小，电流表示数变大，灯泡变亮C．电压表示数变小，电流表示数变小，灯泡变暗D．电压表示数变大，电流表示数变大，灯泡变亮3．如图，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动的过程中( C )A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变D．电流表A2示数变小4．(多选)如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是( AC )A．电压表的示数不变，电流表A1的示数变小B．电压表的示数变大，电流表A1的示数变大C．电流表A1的示数和电流表A2的示数同时变小D．电流表A1的示数和电流表A2的示数同时变大5．如图所示电路，滑动变阻器的滑片位于中点，闭合开关，滑片向左移动时，灯泡的亮度________(选填“变亮”“变暗”或“不变”)，电流表A1的示数________，电压表示数与电流表A2示数的比值________。

(后两空均选填“变大”“变小”或“不变”)不变不变变大►类型二开关的闭合与断开引起的动态电路6．在如图所示的电路中，将开关S闭合，则电流表的示数将________，电压表的示数将________。

(均选填“变大”“变小”或“不变”)变大变大7．在如图所示的电路中，当开关S断开时，电阻R1与R2是________联的。

当开关S闭合时，电压表的示数将________(选填“变小”“不变”或“变大”)。

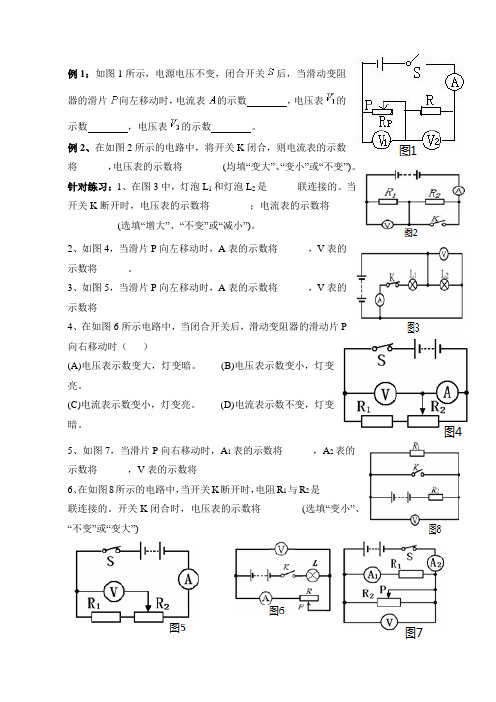

器的滑片向左移动时，电流表的示数，电压表的示数，电压表的示数。

例2、在如图2所示的电路中，将开关K闭合，则电流表的示数将______，电压表的示数将________(均填“变大”、“变小”或“不变”)。

针对练习：1、在图3中，灯泡L1和灯泡L2是______联连接的。

当开关K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。

2、如图4，当滑片P向左移动时，A表的示数将______，V表的示数将______。

3、如图5，当滑片P向左移动时，A表的示数将______，V表的示数将______4、在如图6所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）(A)电压表示数变大，灯变暗。

(B)电压表示数变小，灯变亮。

(C)电流表示数变小，灯变亮。

(D)电流表示数不变，灯变暗。

5、如图7，当滑片P向右移动时，A1表的示数将______，A2表的示数将______，V表的示数将______6、在如图8所示的电路中，当开关K断开时，电阻R1与R2是________联连接的。

开关K闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”)器的滑片向左移动时，电流表的示数，电压表的示数，电压表的示数。

例2、在如图2所示的电路中，将开关K闭合，则电流表的示数将______，电压表的示数将________(均填“变大”、“变小”或“不变”)。

针对练习：1、在图3中，灯泡L1和灯泡L2是______联连接的。

当开关K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。

2、如图4，当滑片P向左移动时，A表的示数将______，V表的示数将______。

3、如图5，当滑片P向左移动时，A表的示数将______，V表的示数将______4、在如图6所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）(A)电压表示数变大，灯变暗。

欧姆定律之动态电路在生活中的应用 一、自动扶梯电路1.（2023年海南中考题）如图甲为某商场安装的扶梯自动计数器简化电路图。

已知电源电压U =12V ，R 1为光敏电阻，R 2=20Ω，当有光照射时R 1=20Ω；当扶梯上有顾客经过，挡住射向R 1的光线时，R 1的阻值增大，计数器就计数一次。

图乙为某段时间内R 2两端的电压U ab 随时间t 变化的图像。

（1）当有光照射时，电路中的电流为多大?（2）当扶梯上有顾客经过时，R 1的阻值为多大? （3）这段时间内电路消耗的电能是多少?解析：（1）当有光照射时，电路中的电流为：1212V 0.3A 2020U U I R R R ====+Ω+Ω（2）当扶梯上有顾客经过，挡住射向R 1的光线时，R 1的阻值增大，电路中的总电阻变大，电路中的电流变小，根据题图可知:此时加在定值电阻两端的电压为U 2=2V此时电路中的电流为：222V 0.1A 20U I R '===Ω；根据串联电路的电压、电流规律,此时光敏电阻两端的电压为：U 1=U －U 2=12V －2V=10V光敏电阻的阻值为：1110V 1000.1AU R I '===Ω' （3）这段时间内电路消耗的电能是：W =UIt =12V ×0.3A ×2s ＋12V ×0.1A ×0.4s=7.68J 答：（1）当有光照射时，电路中的电流为0.3A ；（2）当扶梯上有顾客经过时，R 1的阻值为100N ；（3）这段时间内电路消耗的电能是7.68J 。

二、电梯超载报警电路2.（2023年内蒙古呼和浩特市中考题）电梯超载容易引发安全隐患，其超载报警电路简图，如图所示。

电源电压恒定不变，为保护电阻，R 为压敏电阻，阻值大小随电梯内压力增大而减小，电流表的示数超过临界值就会自动报警。

电梯正常工作，当有人进入电梯后，则（ ）A.电流表示数减小B.电压表示数增大C.电压表与电流表示数之比减小D.因为电阻R0是定值电阻，所以它的电压和电流不变【解析】A.由电路图可知，R0与R串联，电流表测电路中电流，当有人进入电梯后，压力增大，压敏电阻阻值减小，因此电阻中总电阻减小，由欧姆定律可知，电路中电流变大，故电流表示数变大，故A 不符合题意；B.图中，电压表测R两端电压，当有人进入电梯后，压力增大，压敏电阻阻值减小，电源电压不变，由串联电路分压原理可知，压敏电阻两端减小，即电压表示数减小，故B不符合题意；C.由电路图可知，电压表测压敏电阻两端电压，电流表测电路中电流，串联电路中电流处处相等，因此电压表与电流表的比值即为压敏电阻的阻值，人进入电梯后，压力增大，压敏电阻阻值减小，因此电压表与电流表示数之比减小，故C符合题意；D.因为串联电路中电流处处相等，人进入电梯后，电路中电流相等，因此通过R0的电流增大，压敏电阻两端电压减小，由串联电路电压特点可知，R0两端电压变大，故D不符合题意。

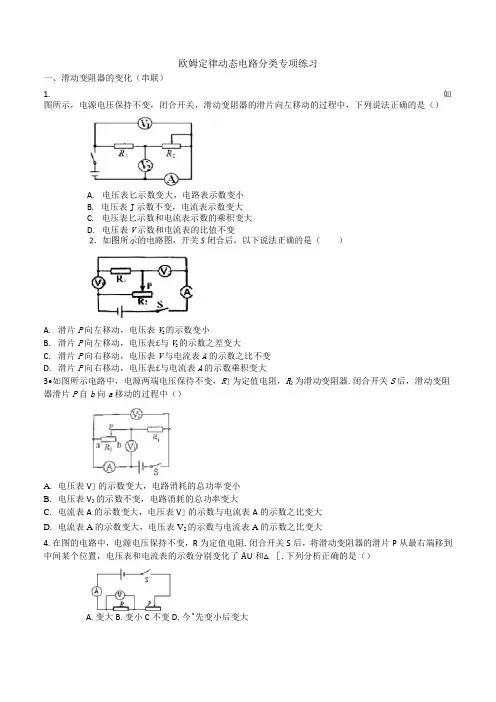

欧姆定律动态电路分类专项练习一、滑动变阻器的变化（串联）1.如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动的过程中，下列说法正确的是（）A.电压表匕示数变大，电路表示数变小B.电压表J示数不变，电流表示数变大C.电压表匕示数和电流表示数的乘积变大D.电压表V示数和电流表的比值不变A.滑片P向左移动，电压表V2的示数变小B.滑片P向左移动，电压表£与V2的示数之差变大C.滑片P向右移动，电压表V与电流表A的示数之比不变D.滑片P向右移动，电压表£与电流表A的示数乘积变大3•如图所示电路中，电源两端电压保待不变，R］为定值电阻，R2为滑动变阻器.闭合开关S后，滑动变阻器滑片P自b向a移动的过程中（）A.电压表V］的示数变大，电路消耗的总功率变小B.电压表V2的示数不变，电路消耗的总功率变大C.电流表A的示数变大，电压表V］的示数与电流表A的示数之比变大D.电流表A的示数变大，电压表V2的示数与电流表A的示数之比变大4.在图的电路中，电源电压保持不变，R为定值电阻.闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了A U和△［.下列分析正确的是（）A.变大B.变小C不变D.今^先变小后变大二、滑动变阻器的变化（并联）I.如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为（）A.电流表的示数变小，电压表的示数变大B.电流表的示数变大，电压表的示数变小C.电流表的示数变小，电压表的示数不变D.电流表的示数变小，电压表的示数变小2.在如图所示的电路中，电源电压保持不变.闭合幵关S后，将滑动变阻器滑片P向左移动时，以下说法正确的是（）A.两电流表示数的差值变小B.电压表V示数与电流表A1示数的比值不变C.电压表V示数与电流表A2示数的比值不变D.电压表V示数与电流表A2示数的乘积变大3•如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P由图示位置逐渐向b端移动的过程中（）A.电压表V示数变小，电流表A1示数变大B.电压表示数不变，电流表A2示数变小C.电压表V的示数与电流表A1示数的比值变小D.电压表的示数与电流表A2示数的比值不变4.如图所示的电路中，R0为滑动变阻器，R2为定值电阻，且R1<R2，E为电压恒定的电源•当开关S闭合后，滑动变阻器的滑片P向右滑动时，流过三个电流表A。

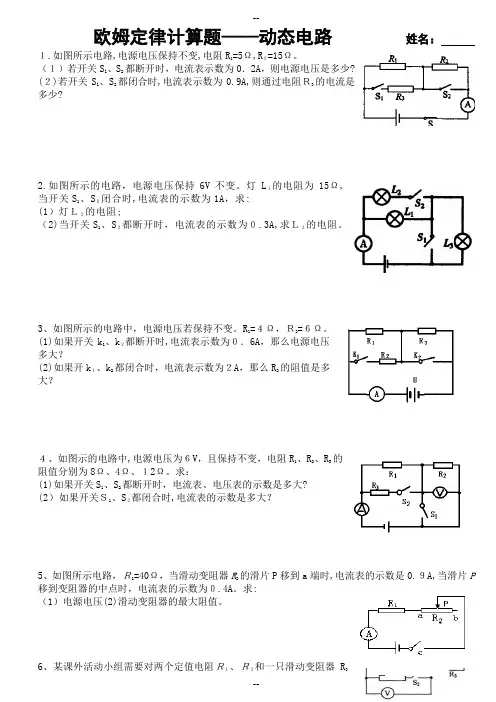

欧姆定律计算题——动态电路 姓名：１.如图所示电路,电源电压保持不变,电阻R 1=5Ω,R ２=15Ω。

（１）若开关S l 、S 2都断开时，电流表示数为0．2A ，则电源电压是多少? (２)若开关S l 、S 2都闭合时,电流表示数为0.9A,则通过电阻Ｒ3的电流是多少?2.如图所示的电路，电源电压保持6V 不变。

灯L １的电阻为15Ω,当开关S 1、S ２闭合时,电流表的示数为1A ，求: (1）灯Ｌ２的电阻;（2)当开关S 1、S ２都断开时，电流表的示数为０.3A,求Ｌ３的电阻。

3、如图所示的电路中，电源电压若保持不变。

R 1=４Ω，Ｒ3=６Ω。

(1)如果开关k 1、k ２都断开时,电流表示数为０．6A ，那么电源电压多大？(2)如果开k １、k 2都闭合时，电流表示数为２A ，那么R 2的阻值是多大？４、如图示的电路中,电源电压为６V ，且保持不变，电阻R 1、R 2、R 3的阻值分别为8Ω、4Ω、１2Ω。

求：(1)如果开关S 1、S 2都断开时，电流表、电压表的示数是多大? (2）如果开关Ｓ1、S ２都闭合时,电流表的示数是多大？5、如图所示电路，Ｒ1=40Ω，当滑动变阻器R 2的滑片P 移到a 端时,电流表的示数是0.９A,当滑片P 移到变阻器的中点时，电流表的示数为０.4A 。

求: （1）电源电压(2)滑动变阻器的最大阻值。

6、某课外活动小组需要对两个定值电阻Ｒ１、Ｒ２和一只滑动变阻器R 3的电阻进行测量，将这些元件连成如图所示的电路。

闭合S １,断开S 2，将滑动变阻器的阻值调到最大时，电流表的读数为0.2A ，电压表的示数为2V;若将Ｓ1、Ｓ2都闭合，将滑动变阻器的阻值调到０时,电压表的示数为6V ，电流表的示数为0.9A 。

求:（1）Ｒ1的阻值是多少？ （2)滑动变阻器的最大阻值R ３是多少？ （3）Ｒ2的阻值是多少?7、如图所示的电路中，电阻R 1的阻值为20Ω，电源电压不变。

初中物理欧姆定律应用专项练习（动态电路类型）一、单选题1.如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动的过程中，下列说法正确的是（）A电压表V1 示数变大，电流表示数变小B. 电压表V_2 示数不变，电流表示数变大C. 电压表V_1 示数和电流表示数的乘积变大D. 电压表V_2 示数和电流表的比值不变2.如图所示电路，电源电压6V保持不变。

若在甲、乙两处分别接入电压表，闭合开关S，甲、乙两表读数之比为1：2；断开开关S，在甲、乙两处分别接入电流表，乙处电流表示数为0．6A，此时，电流表A的示数及R2消耗的电功率分别是A. 0．9A 1．8WB. 0．6A 1．2WC. 0．3A 0．6WD. 1．8A 3．6W3.如图所示，R0为定值电阻，闭合开关后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～1.5A，电压表的示数变化范围是3～6V．小明通过推算，得出四个结论，其中错误的是（）A. 定值电阻R0的阻值为3ΩB. 变阻器连入电路的电阻变化范围为2～12ΩC. 实验中R0两端的电压变化范围为1.5V～4.5VD. 电路消耗的总功率的变化范围为3.75W～10.25W4.如图，玩具小船上用电池和有铁芯的螺线管组成一个闭合电路，把小船按东西方向放置在水面上，放开小船后船头最后的指向是（）A. 向东B. 向南C. 向西D. 向北5.如图所示，电源两端电压保持不变，R0为定值电阻。

将滑片P置于中点，只闭合S1时，电压表的示数为U，电流表的示数为I。

下列情况中电压表和电流表示数变化正确的是（）A. 滑片P不动，断开S1，闭合S2、S3时，电压表示数不变，电流表示数变小B. 滑片P不动，断开S1，闭合S2、S3时，电压表示数变大，电流表示数变大C. 只闭合S1，滑片P从中点向右移动时，电压表示数变大，电流表示数变小D. 只闭合S1，滑片P从中点向右移动时，电压表示数不变，电流表示数变大6.定值电阻R1、R2和滑动变阻器R3接入如图电路中，电源电压不变。
