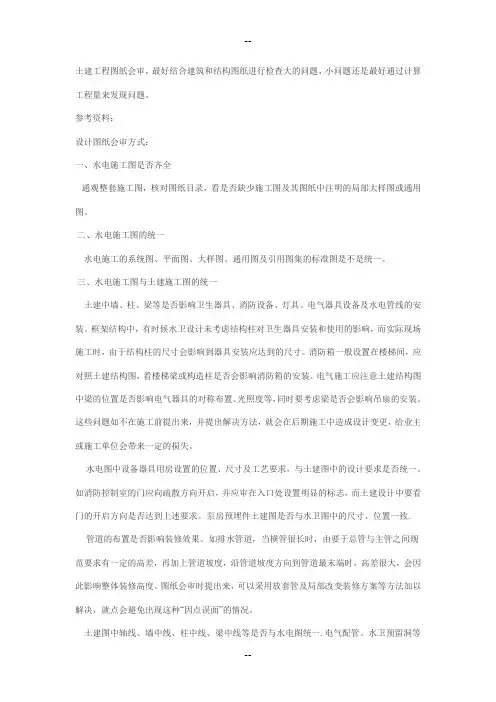

土建工程图纸会审，最好结合建筑和结构图纸进行检查大的问题，小问题还是最好通过计算工程量来发现问题。
参考资料：设计图纸会审方式：一、水电施工图是否齐全通观整套施工图，核对图纸目录，看是否缺少施工图及其图纸中注明的局部大样图或通用图。
二、水电施工图的统一水电施工的系统图、平面图、大样图、通用图及引用图集的标准图是不是统一。
三、水电施工图与土建施工图的统一土建中墙、柱、梁等是否影响卫生器具、消防设备、灯具、电气器具设备及水电管线的安装。
框架结构中，有时候水卫设计未考虑结构柱对卫生器具安装和使用的影响，而实际现场施工时，由于结构柱的尺寸会影响到器具安装应达到的尺寸。
消防箱一般设置在楼梯间，应对照土建结构图，看楼梯梁或构造柱是否会影响消防箱的安装。
电气施工应注意土建结构图中梁的位置是否影响电气器具的对称布置、光照度等，同时要考虑梁是否会影响吊扇的安装。
这些问题如不在施工前提出来，并提出解决方法，就会在后期施工中造成设计变更，给业主或施工单位会带来一定的损失。
水电图中设备器具用房设置的位置、尺寸及工艺要求，与土建图中的设计要求是否统一。
如消防控制室的门应向疏散方向开启，并应审在入口处设置明显的标志，而土建设计中要看门的开启方向是否达到上述要求。
泵房预埋件土建图是否与水卫图中的尺寸、位置一致.管道的布置是否影响装修效果。
如排水管道，当横管很长时，由要于总管与主管之间规范要求有一定的高差，再加上管道坡度，沿管道坡度方向到管道最末端时，高差很大，会因此影响整体装修高度。
图纸会审时提出来，可以采用放套管及局部改变装修方案等方法加以解决，就点会避免出现这种“因点误面”的情况。
土建图中轴线、墙中线、柱中线、梁中线等是否与水电图统一. 电气配管、水卫预留洞等必须注意这些尺寸。
四、水卫图与电气图的统一卫生间中灯具、电气管路的安装与给排水管道安装有无矛盾，消防箱与配电箱安装位置是否有冲突。
五、有无特殊要求参加图纸会审的单位有无特殊要求。
水电图纸会审记录一、会审时间与地点会审时间：＿____年_____月_____日会审地点：＿____会议室二、参加会审的单位及人员1、建设单位：＿____、＿____2、设计单位：＿____、＿____3、监理单位：＿____、＿____4、施工单位：＿____、＿____三、会审内容（一）给排水部分1、图纸中对于给水管材的选型和规格说明是否清晰明确？经会审发现，部分给水管的材质和管径在图纸中表述不够详细，可能导致施工过程中的材料采购和安装出现偏差。
建议设计单位进一步明确给水管的材质，如 PPR 管、PE 管等，并标注清楚管径大小及对应的使用部位。
2、排水系统的坡度设计是否合理？在图纸中，部分排水管道的坡度设计未充分考虑实际施工条件和排水要求。
例如，某些区域的排水坡度较小，可能影响排水效果，容易造成积水。
建议设计单位根据现场实际情况，对排水坡度进行优化调整，确保排水顺畅。
3、卫生间、厨房等用水区域的给排水点位布置是否满足使用需求？通过会审讨论，发现部分卫生间和厨房的给排水点位设置不够合理，如洗手盆、洗菜盆的水龙头位置与实际使用习惯不符，地漏位置不利于排水等。
建议设计单位根据人体工程学和实际使用功能，对给排水点位进行重新布置，以提高使用的便利性和舒适性。
4、消防栓的设置位置和数量是否符合消防规范要求？图纸中消防栓的布置需要进一步核实，部分区域消防栓的覆盖范围可能存在盲区，数量也可能不足。
建议设计单位按照相关消防规范，对消防栓的位置和数量进行合理调整，确保在火灾发生时能够有效地发挥灭火作用。
（二）电气部分1、配电箱的位置和规格是否合理？部分配电箱的位置设置在不方便操作和维护的地方，且规格大小可能无法满足实际用电负荷的需求。
建议设计单位根据建筑物的布局和用电设备的分布，合理调整配电箱的位置，并根据负荷计算结果，确定合适的配电箱规格。
2、电线电缆的选型和敷设方式是否符合规范？在图纸中，对于电线电缆的型号、规格及敷设方式的标注存在一些不清晰的地方。
P1-P13问题
给排水：
1、彩铝管安装落水点欠缺，多处需增设。
2、采用露台散水不美观。
3、P1-P13排水修改版没有二、三层图纸，施工有难度，容易出
错。
4、所有户型都有相应的卫生间，坐便器在梁位上。
5、底板排水管遇沉台转弯较多，材料在蓝图上无法计算。
电：
1、业主要求所有的用户总箱设于地下室，遇12墙需穿墙是否合
适。
2、电表箱到用户箱是否使用桥架。
3、用户箱配线是否按蓝图制作。
G1、G2、G3问题
给排水：
1、高层YL-7-8-9-10在外墙，业主认为不合适，应取消。
2、三十一、三十二、三十三、三十四层上面雨水落水点少，很容
易积水、下水慢。
电：
1、三层一表电表箱配制需到位，需及时安装。
2、均压环焊接蓝图具体说明不详细，施工时材料多处重复。
图纸会审水电相关问题推荐回答: 1、结合系统平面否明确或相符2、看各系统否存符合规范或影响实际施工电气工程图纸会审中最常见的问题有哪些?比如系统图中常遇到的错误。
推荐回答：第一FROME电源自哪；第二:电缆型号标错；第三计算电流超关值；第四些设备需要漏电关；第五备用电源预留量否足；图纸会审有什么技巧推荐回答:图纸会审技巧:工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
识图、审图的程序是:熟悉拟建工程的功能熟悉、审查工程平面尺对寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼?是商场还是宿舍?了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高-般会低几厘米;车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图-般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高;基础大样图、其它细部大样图，一般也有标高注明。

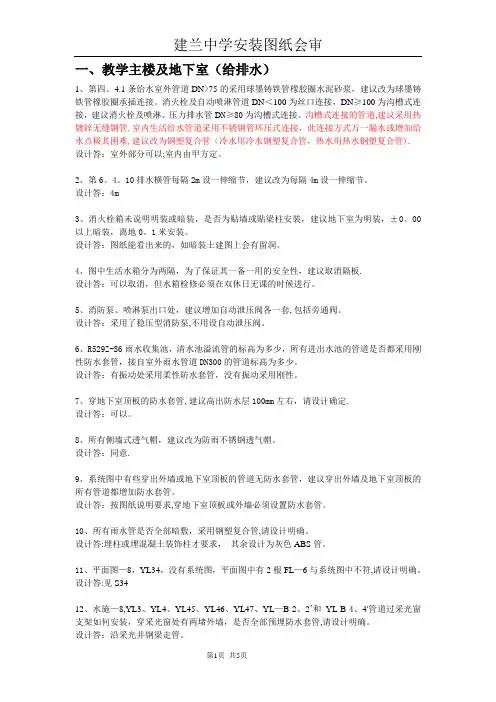

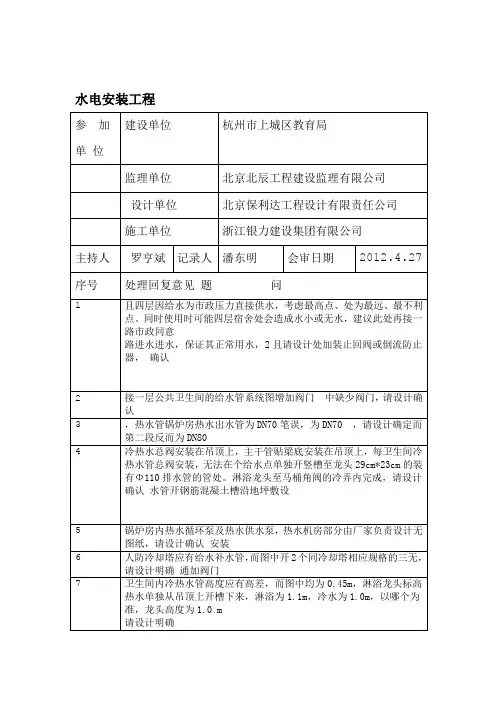

一、教学主楼及地下室（给排水）1、第四。
4.1条给水室外管道DN>75的采用球墨铸铁管橡胶圈水泥砂浆，建议改为球墨铸铁管橡胶圈承插连接。
消火栓及自动喷淋管道DN＜100为丝口连接，DN≥100为沟槽式连接，建议消火栓及喷淋、压力排水管D N≥80为沟槽式连接。
沟槽式连接的管道,建议采用热镀锌无缝钢管.室内生活给水管道采用不锈钢管环压式连接，此连接方式万一漏水或增加给水点极其困难,建议改为钢塑复合管（冷水用冷水钢塑复合管，热水用热水钢塑复合管).设计答：室外部分可以;室内由甲方定。
2、第6。
4。
10排水横管每隔2m设一伸缩节，建议改为每隔4m设一伸缩节。
设计答：4m3、消火栓箱未说明明装或暗装，是否为贴墙或贴梁柱安装，建议地下室为明装，±0。
00以上暗装，离地0。
1米安装。
设计答：图纸能看出来的，如暗装土建图上会有留洞。
4、图中生活水箱分为两隔，为了保证其一备一用的安全性，建议取消隔板.设计答：可以取消，但水箱检修必须在双休日无课的时候进行。
5、消防泵、喷淋泵出口处，建议增加自动泄压阀各一套,包括旁通阀。
设计答：采用了稳压型消防泵,不用设自动泄压阀。
6、R529Z-S6雨水收集池，清水池溢流管的标高为多少，所有进出水池的管道是否都采用刚性防水套管，接自室外雨水管道DN300的管道标高为多少。
设计答：有振动处采用柔性防水套管，没有振动采用刚性。
7、穿地下室顶板的防水套管,建议高出防水层100mm左右，请设计确定.设计答：可以。
8、所有侧墙式透气帽，建议改为防雨不锈钢透气帽。
设计答：同意.9、系统图中有些穿出外墙或地下室顶板的管道无防水套管，建议穿出外墙及地下室顶板的所有管道都增加防水套管。
设计答：按图纸说明要求,穿地下室顶板或外墙必须设置防水套管。
10、所有雨水管是否全部暗敷，采用钢塑复合管,请设计明确。
设计答:埋柱或埋混凝土装饰柱才要求，其余设计为灰色ABS管。
11、平面图—8，YL34，没有系统图，平面图中有2根FL—6与系统图中不符,请设计明确。
编号图号
图纸存在疑问图纸答复记录
1水施05地下室穿墙供水及排水管道，有的楼号绘有套管，
有的没有套管，无套管的楼号是否增设套管？
都有套管
2水施051、2、3、4楼高区中区给水管及消防道进-2层时
显示为从北侧车库进入，是否可从南边进入。
出变更，改为南侧
3暖施03地下二层暖通平面图送风机房管道，标高为多少？参照建施4暖施04地下一层暖通平面图，地下室穿墙管标高？
5电施092#、4#ALC1箱有箱体无管线？见系统图
6电施08地下一层配电平面图地下电源等进线敷设在-1层
地面上0.1米处？
是
7暖施卫生间及厨房是否预留排气？图纸未显示见建施
8电施19一层消防弱电平面图预埋一根SC32热镀锌钢管出
散水，5根线横截面积较大，根据实际一根SC32
可能穿不过，是否增加一根SC32管？
更改为一根SC40
9水施卫生间管道距墙位置标注不详。
参考相关图集
10水施02水施中消防电梯集水坑接电梯基坑为DN150铸铁
排水管而建施中为DN150镀锌钢管。
以那一种为
准？
以建施图为准。
水电图纸会审要点水电图纸会审是工程项目施工前的重要环节，旨在确保水电设计的合理性、准确性和可行性，减少施工过程中的变更和返工，保证工程质量和进度。
以下是水电图纸会审的一些要点：一、给排水部分1、设计说明仔细审查给排水系统的设计说明，包括系统类型（如生活给水、消防给水、排水体制等）、管材选用、连接方式、施工要求等，确保其符合规范和项目要求。
核实设计依据是否充分，如相关规范、标准的版本是否为最新。
2、平面图检查给排水管道的布置是否合理，是否与建筑结构、电气设备等其他专业的管线存在冲突。
注意管道的走向、管径大小、坡度设置是否符合排水要求，避免出现倒坡、积水等问题。
查看卫生器具、地漏、雨水斗等的位置是否恰当，是否方便使用和维护。
3、系统图对照平面图，审核系统图中管道的标高、管径、立管编号等信息是否一致。
分析给排水系统的竖向分区是否合理，压力是否满足要求，以确保供水的稳定性和安全性。
检查消防水箱、水池的容积、设置高度是否符合规范。
4、详图对于特殊部位的给排水处理，如管井、地沟、泵房等，要审查详图的尺寸、做法是否清晰准确。
核实防水套管、伸缩节、支吊架等的设置是否符合要求。
5、材料表核对材料表中管材、阀门、洁具等的规格、型号、数量是否与图纸一致。
确认所选材料的质量和性能是否满足工程需求。
二、电气部分1、设计说明认真阅读电气设计说明，了解电源进线方式、电压等级、负荷分级、防雷接地要求等。
审查电气设备的选型、安装方式、防护等级等是否符合规范和使用环境。
2、平面图检查电气线路的敷设路径是否合理，是否避开了高温、潮湿、易燃等不利环境。
核实配电箱、插座、开关、灯具等的位置和数量是否满足使用功能和规范要求。
注意电气管线与给排水、暖通等其他专业管线的交叉避让情况。
3、系统图对比平面图，核对系统图中电气设备的规格、型号、参数是否一致。
分析供电系统的可靠性，如备用电源的设置、切换方式等是否满足要求。
审查配电箱的进出线回路、保护装置的配置是否合理。
建筑工程水电安装专业图纸会审要点一、电气专业1、地下室车库建议采用线槽灯，整齐美观，控制方便。
2、电机采用星三角启动方式，控制柜至电机之间为4芯+3芯电缆，电缆电流为控制箱额定电流的0.58倍，注意电缆、接触器、热继电器的选型。
3、每台冷却塔一般会分两个模块，每个模块单独配置散热风机，注意与设备专业沟通，注意配电回路。
4、消防用配电回路，开关脱扣器只采用磁脱扣，不得采用热脱扣。
5、防火阀、排烟阀等风阀需与风机控制箱连锁，风阀与控制箱之间需配控制线。
6、空调控制箱中空调水系统如采用流量调节阀，则流量调节阀为DDC控制，非控制箱控制回路控制。
7、应急照明配电箱注意控制方式，主要机房（消防水泵房、消防控制室、配电房）不允许断电，一般机房（如生活水泵房、风机房）应急灯平时人工控制开关（节能考虑），消防应急时强启。
8、主要的设备旁建议安装急停按钮。
9、大截面多拼电缆，按照载流量不变原则，可采用密集母线，可降低成本；如是消防电缆，可采用消防母线。
10、照明平面图上的控制线根数，图纸上一般不准，需核实。
11、控制箱与DDC、消防联动的关系，需明确，对开关的选型、控制回路具有影响。
12、链式连接的配电箱，因主电缆截面按照链接的所有配电箱容量考虑的，截面较大，与配电箱连接，要求配电箱增加并线铜排。
13、变压器的中性点需重复接地，接地线截面可根据标准图集选择，设计院这块往往忽略。
14、高端写字楼如采用VAV系统，往往采用风盘灯，灯具布置及数量以暖通专业为准。
15、设计消防电缆如采用BTTZ矿物电缆，建议改成BTTRZ柔性矿物电缆，降低成本，如设计院坚持BTTZ，利用铜护套做接地线，电缆可采用四芯。
16、重要负荷需采用铜芯电缆，住宅楼三级负荷电缆，可采用铝合金电缆，降低成本。
17、精装区域，尽量采用明配管，消防管需刷防火涂料。
18、防雷引下线与接地引上线需区别清楚，电梯导轨需接地。
二、水暖专业1、注意空调水系统的电动开关阀与电动调节阀使用功能和部位：电动调节阀用来调节该支路的空调水流量，与压力或温度传感器联动控制，主要安装在空调末端管路、压差旁通、温度控制旁通及板换一次侧的回水管路上等部位。
图纸答疑施工单位：红阳、华夏建设集团有限公司工程名称：19号地块专业类别：安装序号图号问题答复备注1在图中显示，采用Φ12镀锌圆钢明敷在屋面上作避雷带，采用Φ14镀锌圆钢作避雷短针。
问：短针与避雷带怎么连接？是否应该将避雷带暗敷在粉刷层内，避雷短针与避雷带焊接？2基础接地平面图中的接地测试点（“b”点），有部分在车库顶板的部位，因车库顶板标高为− 2.00米，故无法正常安装测试点，问：是否合理。
在基础接地平面图中是否应增加补充接地点（当接地极大于1Ω时，需增加补充接地），如需增加，请给予详细位置3有部分集水井的位置设计在车库中间，按排污泵系统图反应，在集水井的垂直位置安装水泵阀组(井边无墙无柱)，问：阀组安装是否合理？如需移位改动，请提供合适位置4能否请设计提供地下室一、二层单体部分照明电气图，因现有施工图纸是地下室总平面图，字体太小，字迹模糊，施工班组识图时有一定困难5排水系统中，首层与二层以上的排水管为同一管线，排水立管上即未设计通气管，又为同管线排出，问：为防止出现反水，是否有必要增加通气管或首层单独排出水管（高层排水气压很大）？6设计已将所有排水立管改为柔性铸铁排水管（包括首层排出管），问：是否将所有的雨水管也相应改为柔性排水管？7在给排水说明中提到了防火套管及阻火圈，现已将PVC排水管改为柔性铸铁排水管，问：是否因该取消防火套管及阻火圈？8 生活给水管、中水管大于DN100是否采用勾槽连接，穿越沉降缝是否增加金属软接头？9 RS—06DN50管进水浮球无标高10 SD—12与平面图与系统图不同，中水以哪个为准？SD—0611 SD—15集水坑排水系统示意图，1—压力表可否取消，每个排水泵的排水管是否用同一个软接头？12 SD—01、平面图YF与系统图SD—15管径不同，以哪个为准？SD—0213 SD—06过水口等用什么管材？14 SD—06消防电梯污水井排污管可否移至墙边的位置，集水坑排污立管可否移至墙边或构造柱边，便于安装与固定15 DQD—18污水泵控制箱与灭火器箱在同一位置，是否移位？16 DQQ—10—2AP 污水泵电源，WDZRYJV4×4CT．SC20．CE．WE管径太小，建议改为SC25共8.2米有2个90°弯17 DQD—18水泵房配电控制室，有中水配电箱而平面图未看到中水主泵18 人防排水染毒池是否预埋排水出户套管，位置未注明19 请确定地下室各项管子的标高，便于预埋穿墙套管和预留洞20 SD—02集水坑排污泵排水管是DN80，而出户套管是DN150是否太大，建议改为DN120的21 SZ—03雨水管、废水管、污水管出室外0.7米，是否太高？22 DQD—14发电机房CMC28—20001523 DQD—09 NHBVV NHHVV是什么电线和电缆是否改BV线？24 DQD—08系统图公共照明配电箱MR怎么解释？25 DQD—09系统图消防用电回路接线图WS怎么解释？26 DQD—21发电机房前室，房间有照明是否增加开关？27 DQ1—07 1栋2单元5户没有墙插座，没法安装，①户可以和⑤户同样28 2、4、6、8房间没有插座怎么解决？29 DQ1—07 强电井是否太小，安装操作不方便，1AW宽660×高750×厚170箱门打不开，1栋负夹层1＃2-JAW宽1080×高100×厚17030 DQ2—03、DQ1—03 母线槽14F WDZRYJV—4×25+1×16,其余WDZRYJV4×35+1×16,14F是否有笔误31 DQ1—03 预留可视对讲电源，3号电平面图中未看出在什么位置32 FLD—02 配电房未标明接地镀锌扁钢引出的位置；33 配电房采用25×4的镀锌扁钢是否太小；34 总等电位板300×200×100是等位箱吗？35 地下室人防给排水是否安装？36 19#地块，每栋15层以上是否每层做均压环？37 地上卫生间热水管是否全部都用PPR热水管，电热水器下止回阀处是否增加阀门？38 首层平面图中，排水管标高为—0.70米，室外地坪在夹层中间部位，标高是否正确？0.70米是否是室外等标高？防水套管39 电表箱内电表多，是否分12个表箱安装？40 地下室储藏间电源为2RBVV—﹙3×6﹚，夹层储藏间电源为2RBVV—﹙3×4﹚41 2#楼1单元母线槽为800A和400A用4×35+1×16电缆；2单元母线槽为1000A和500A用4×25+1×16电缆42 5#楼19层电源为5×16，其余的是4×35+1×1643 1#2#楼按照图纸设计，废水管、污水管、雨水管出户标高为－0.7米，应在负夹层内排出室外，但负夹层图纸中未画出套管的规格和位置44 地下室强排水管按图纸设计标高为－3米，但负夹层地面是－2.9米，强排水管出室外标高是否有误？45 地下一层，地下二层构造柱上在同一面，有疏散指示灯、应急照明灯、消火栓箱、水龙头，怎么处理？46 在RD-02米抗爆门铃按钮安装高度在说明为中心距离地面1.5米，而在大详图中是底边距地1.5米以那个为准?平面图中没显示出来。
图纸会审常见问题提示一、图纸审查顺序：1、整体审查先粗后细：就是先看平，立、剖面图，对整个工程的概貌有一个轮廓的了解，对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。
然后再看细部做法，核对总尺寸与细部尺寸。
2、图纸会审顺序：(1)建筑部分：建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处，建(构)筑物平面布置与现场实际有无不符情况等。
(2)先小后大：首先看小样图再看大样图，核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符；所采用的标准构配件图集编号、类型、型号与设计图纸钉无矛盾；索引符号是否存在漏标；大样图是否齐全等。
(3)先建筑后结构：就是先看建筑图，后看结构图；并把建筑图与结构图相互对照，核对其轴线尺寸、标高是否相符，有无矛盾，杏对有无遗漏尺寸，有无构造不合理之处。
(4)先一般后特殊：应先看一般的部位和要求，后看特殊的部位和要求。
特殊部位一般包括地基处理方法，变形缝的设置，防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求。
(5)图纸与说明结合：要在看图纸时对照设计总说明和图中的细部说明，核刘图纸和说明有无矛盾．规定是否明确，要求是否可行，做法是否合理等。
(6)土建与安装结合：当看土建图时，应有针对性地看一些安装图，并核对与土建有关的安装图有无矛盾，预埋件、预留洞、槽的位置、尺寸是否一致，了解安装对土建的要求，以便考虑在施工中的协作问题。
(7)图纸要求与实际情况结合：就是核对图纸有无不切合实际之处，如建筑物相对位置、场地标高，地质情况等是否与设计图纸相符；对一些特殊的施工工艺施工单位能否做到等。
二、地基与基础1、PHC管桩(1)施工顺序宜为：施工前先进行试桩，然后继续进行工程桩施工，待工程桩施工结束后再进行静载试验。
(2)存在地下室的工程，桩顶标高位于地面以下较深处，施工过程宜请相关单位提前确认静载检测桩，以便加配管桩至地面。
2、冲（钻）孔灌注桩(1)取芯孔、超声波检测预埋管用后应进行封闭或灌芯，并应有相应的设计变更。
给排水图纸会审要点与常见问题汇总Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】给排水图纸会审要点与常见问题汇总施工图会审是施工管理工作中施工准备阶段的一项重要技术工作，是建设的基本要求。
目的是减少施工图的差错，确保工程质量和施丁顺利进行，降低建设资金。
在审核图纸时，应尽量提m冈纸中的问题，以便设计人员对问题做出修改和补充。
1建筑给排水专业与有关方面的关系1．1给排水专业与其它专业设计相互之间的关系(1)各用电设备的位置与供水(电)及控制位置、容量是否匹配，零配件及控制设备能否满足要求。
(2)水管道与电气线路、通风、空调的敷设位置和走向相互有无干扰，埋地管道或管道沟与电缆沟之间有无矛盾。
(3)水、电、气、风管道或线路在安装施工中的衔接部位和施T顺序是否明确。
(4]管道井的内部布置是否合理。
1．2给排水管道安装与建筑结构的关系(1)预留、预埋位置与安装实际需要是否相符。
(2)设备基础位置、尺寸、标高是否满足管道敷设的需要。
(3)管道沟位置、尺寸、标高是否满足管道敷设的需要。
(4)建筑标高基准点和放线基准位置是否明确。
(5)给排水、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。
(6)有关建筑设计。
如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。
2施工图审核要点2．1审图的原则(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。
(2)图纸资料是否齐全。
(3)设计是否合理，有无遗漏，图纸中的标注有无错误，有关管道编号、设备型号是否完整无误。
(4)设计说明及设计网中的技术要求是否明确。
设计是否符合企业施工技术装备条件。
(5)设计意图、工程特点、设备设施及其控制工艺流程。
工艺要求是否明确，各部分设计是否明确。
(6)管道安装位置是否美观和使用方便。
(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。
给排水图纸会审要点与常见问题汇总施工图会审是施工管理工作中施工准备阶段的一项重要技术工作，是建设的基本要求。
目的是减少施工图的差错，确保工程质量和施丁顺利进行，降低建设资金。
在审核图纸时，应尽量提m 冈纸中的问题，以便设计人员对问题做出修改和补充。
1建筑给排水专业与有关方面的关系1．1给排水专业与其它专业设计相互之间的关系(1)各用电设备的位置与供水(电)及控制位置、容量是否匹配，零配件及控制设备能否满足要求。
(2)水管道与电气线路、通风、空调的敷设位置和走向相互有无干扰，埋地管道或管道沟与电缆沟之间有无矛盾。
(3)水、电、气、风管道或线路在安装施工中的衔接部位和施T顺序是否明确。
(4]管道井的内部布置是否合理。
1．2给排水管道安装与建筑结构的关系(1)预留、预埋位置与安装实际需要是否相符。
(2)设备基础位置、尺寸、标高是否满足管道敷设的需要。
(3)管道沟位置、尺寸、标高是否满足管道敷设的需要。
(4)建筑标高基准点和放线基准位置是否明确。
(5)给排水、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。
(6)有关建筑设计。
如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。
2施工图审核要点2．1审图的原则(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。
(2)图纸资料是否齐全。
(3)设计是否合理，有无遗漏，图纸中的标注有无错误，有关管道编号、设备型号是否完整无误。
(4)设计说明及设计网中的技术要求是否明确。
设计是否符合企业施工技术装备条件。
(5)设计意图、工程特点、设备设施及其控制工艺流程。
工艺要求是否明确，各部分设计是否明确。
(6)管道安装位置是否美观和使用方便。
(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。
(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。
(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。

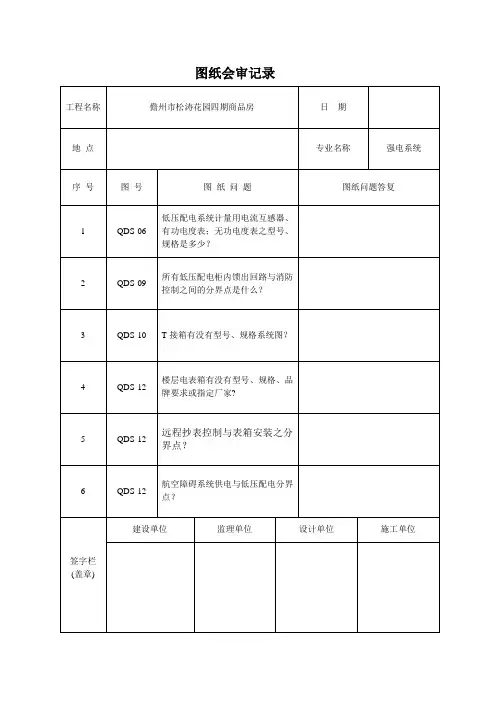

图纸会审记要
电施：
1.2AK1 、 3K1 在向系中没有示，其源管怎施工？
2.管 SC100 可否改架？可以明架格尺寸。
3.管 SC40、 SC50、 SC80 是否改明配或架施工？
4.1#、 2#楼一、二井布置中配柜与母在同一位置？
5.一商（ ALSP2-5 ）箱源管 PUC50 是否是明配？
6.1#、 2#楼中内弱箱安装高度是多少？混凝土上是明配是暗配？
7. 一配干中 1ALE11 、1ALE12 的源管 SC32，中 AN36 、46 柜中的 WP366、
WP466 回路管是 SC50。
以哪个准？
8. 地下一 10KV 平面中，开所外中注埋6SC150 管与地下一配干平面
中埋 4SC150 管子。
以哪个准？
9.一根多只配箱使用，是否增加管？（一一用要一一用出到另外一只配箱）。
10.地下室所有架箱的管在系中都注WC 内暗敷，在平板内是否不暗
敷，改明配与架好接？
11.中 SCE 表示什么？
12.地下室配平面中 -APE65 与 -ALE2 接的管是什么用途？没有明。
13.地下室 -ALE3 、 4、 5⋯ ..回路中的通器安装高度是多少？
14.1#、 2#楼内照明配箱是否可以移到，后砌中暗装？
15.系中 WP231 、 PW232 、WP233 是否是 AH2 柜中 2WP1、 2WP2、 2WP3 回路？
16.力配系中 1AWS1 箱源回路 WP485 与配柜不一致。
（配柜是 WP402 ）
17.一消防平面中广播路不明确。
18.一消防控制室烟感引上至那里？
19.消防烟感到母的管留到什么位置？是否出一份？
20.水暖中的水流信号，留信号的位置？
21.水消防水房的信号的源S+D+P ， P 什么？怎施工？
22.广播模□G 是否留接盒？
水施：
1、本中没有排水支管管道，生的留洞是否留？如留出一份留洞的大。
2、生排水立管中无透气管，是否增加？
3、所有穿楼板排水管道是否要做性防水套管？
4、水井留洞出一份，明确尺寸位置。
5、水井里面是否安装地漏？
6、生暖气片是否接地？
7、人防中通管道（毒室）是否要做密套管？
8、外冷凝水空管是否出一份？。
