图纸自会审注意事项及常见问题(土建)

图纸会审注意事项1、熟悉施工合同，找出合同中可能存在的亏损项目，如是否有明显缺漏项，投标单价是否有明显不合理等，利用会审，提出变更材料、做法等方式予以变更，扭亏为盈；2、对施工图纸中存在的不便于施工、不易保证质量、不易开展抢工、浪费周转料、浪费人工等节点、造型等予以变更，以便于施工、降低成本、突出工期保证质量；3、对图纸中将来结算时不易结出应有成本的复杂做法、造型，半封闭阳台等予以变更或取消；4、以装修图为准，衡量结构做法是否满足装修要求，是否便于装修施工，是否能保证质量，一切应以满足使用功能为标准，结构应照顾装修及设备安装。

5、设备图、装修图、结构图综合审查，看是否有洞口冲突、洞口位置是否能满足结构安全，是否有或方便进行加强，是否有需结构时预留的洞口、埋件、设备基础、吊件，各洞口、吊件埋件及设备位置、标高是否与结构梁柱冲突，是否有漏标漏留的，尽量改变结构，以方便装修或设备安装，6、结构模板图与配筋图、配筋详图之间核对是否有冲突，配筋图及模板图中预留的门窗洞口及设备洞口位置是否与建筑图、设备图相符，建筑详图与平面图间比较是否有冲突，平面图是否能出立面图是否有冲突，设备管线集中处是否有足够空间。

开竣工过程详情见建委、规划委、环保局、公安消防局等部门网站开工1、索要现场管线图2、各种登记备案：见证试验室备案、见证人备案、施工单位管理人员资格备案，质量监督登记备案、节能、环保、消防、人防、城管处均需登记备案。

3、开工证、夜间施工证。

竣工：1、完工后自检合格后报监理，提出竣工报告，监理检查提出验收意见，处理完毕后监理在竣工报告上签字盖章后报甲方，甲方组织四方验收；2、需准备资料：水质、空气、沉降观测、竣工测量、消检、电检，门窗幕墙三性试验、节能试验；监理单位出具工程质量评估报告、设计、勘察单位出具工程质量检查报告。

3、组织移交建设单位，签署质量保修书；3、进行规划验收、消防验收、人防验收、节能验收、环保验收、竣工质量预验收，齐备后报请监督站到现场检查验收，监督站检查意见处理完毕后，将有关资料汇总报建委做最后的竣工备案，拿到竣工备案表。

图纸会审要点和技巧一、建施1、设计说明与各层图纸使用材料、做法不符。

各层图纸使用材料、做法与构件详图不符。

2、卫生间、走廊等楼板面降低，梁宽大于墙宽,造成墙脚有梁角。

3、设计墙厚与市场砖规格不符。

基础砖非实心砖、没标明外墙砖种类，或外墙用空心砖。

4、隔墙、轻质墙没标明使用材料种类。

5、建筑构件无详图、无配筋图、无混凝土标号、尺寸标注不明。

6、女儿墙、卫生间、等隔墙高度没标注。

7、卫生间、栏杆、层面女儿墙等有防水要求的部位是否设反梁，建施与结施是否都有标明。

8、各层的窗底高度是否统一，窗顶、门顶与梁底高度是否相符。

9、当设有明沟时,其门口处有否设盖板。

10、图纸标高与规划的高程关系，建筑底层地面标高与室外标高关系,楼梯底、各室内、走廊的标高关系。

11、门窗顶标高与梁底标高是否发生抵触或剩余空间不足于过梁的厚度。

12、梯间墙短小，若有窗时，该位置是否有电箱、消防箱等同时存在,其空间是否足够。

13、水电等安装工程的管道是否占到门窗洞口；其管道有否固定支架的位置。

14、屋面或变化层的楼板在室内厅、房上有否砼梁。

15、门窗装饰设有盖面板时，其门洞与墙边有否留置盖面板位置。

16、门窗的开启方向和出入口有否障碍或矛盾。

17、屋面或变化层的阳台若设计有间隔很小的两根并排砼梁时能否避免。

18、室内空调管的洞口通往室外机的路线能否畅通、有否空调水排水管。

19、墙厚、梁宽、电箱、消防箱的尺寸在建筑的使用功能方面是否有影响，能否改善。

20、地下室的入口高度一般应不小于2.2m，最好能达到2.4m。

21、裙楼屋面与标准层同高度处，因标准层的阳台标高一般设置降低50mm的泄水，若此处也做降低处理就与裙楼屋面不平，若不降阳台水就无法排出。

22、设有柱、板的凉台的装饰时有否标明内外装饰的分界线。

23、外墙的外围尺寸与外装饰砖的模数能否相符。

二、结施1、柱配筋的主筋排放位置是否明确，梁筋是否太密，影响混凝土石子的进入，多重梁交叉时是否造成超过板厚现象。

图纸会审的需要注意事项图纸会审是施工前的一项重要步骤，是关系今后施工顺利与否的一个关键程序，下面就施工中的一些体会，浅谈图纸会审中容易发生的一些问题：1.建筑、结构说明有没有互相矛盾或者意图不清楚的地方。

2.建筑、结构图中轴线位置是否一致，相对尺寸是否标注清楚。

3.如果是框架结构，看建筑、结构图梁柱是否尺寸一致，如果是砖混，看墙厚、构造柱的布置是否一致。

4.核定交桩以后的标高与图纸中的标高是否有出入，以及建筑物到建筑红线的距离。

5.查看门窗的做法是否明确，有图籍的按照图籍，没有图籍做法的是否有大样，门的开启方向是否合理，开关应留在门的开启侧。

一般设计容易疏忽的是窗台做法、门垛尺寸。

6.看结构图说明中是否与规范相矛盾或有出入，如有，协商按哪个标准施工。

7.从施工角度考虑，是否有施工难度大甚至不可能施工的结构节点。

8.楼梯踏步高和数量是否与标高相附。

9.建筑立面图中的结构标高是否与结构图每层的标高相附。

10.建筑平面里的门窗洞口尺寸、数量是否与门窗表里的尺寸、数量相符。

11.要核对水暖与电气的图纸，是否有发生同一位置有配电箱和消火栓箱（采暖分户箱）。

12.要检查室内管线是否打架，尤其是室外工程管线是否打架，立面与平屋面相交的地方，梁的交叉施工最容易出问题。

13.要注意从楼内外给排水管与室外给排水管网连接处是否是最近距离，以及地沟内是否足以容纳各种管道。

14.要注意入户电缆是否是最短距离，及总用电功率是否超出所处电网的负荷。

【校对原则】派能按建筑设计意图将结构骨架搭建起来派在搭建过程中注意不与建筑、设备发生冲突，做到不错不漏，不碰不缺X注意结构自身合理性，不合理的要与建筑协商解决X将设计意图表示完全，表达清楚派一套图的设计参数是否统一【校对顺序】图面模板配筋说明，检查完一项打一个勾。

【图面校对】。

是否有异常文字和标注（文字为?号，大小不统一，标注与实际长度不符或非整数）；。

是否有多余文字、尺寸线和多余轴线；。

图纸会审的主要内容及注意事项图纸会审是指工程各参建单位（建设单位、监理单位、施工单位）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。

图纸会审由建设单位组织并记录。

通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。

一、图纸会审的主要内容有：1)尺寸、标高是否一致（建筑、结构）；2)水、电、设备安装专业图之间、图号之间是否有矛盾；3)预留洞、预埋件是否错漏（各专业）；4)构造作法是否交待清楚；5)材料选用是否合理，设计是否能满足质量要求；6)建筑图与结构图是否一致；7)标准图、详图是否正确；8)顶棚、墙面、墙裙、踢脚线、地面等装修作法是否协调（多数设计院均采用图集）；9)门窗、构件的尺寸、规格、数量是否相符等。

二、图纸会审的一般方法：先粗后细：就是先看平，立、剖面图，对整个工程的概貌有一个轮廓的了解，对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。

然后再看细部做法，核对总尺寸与细部尺寸。

三、图纸会审中应注意的常见问题：1)建筑部分：建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处，建(构)筑物平面布置与现场实际有无不符情况等。

2)先小后大：首先看小样图再看大样图，核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符；所采用的标准构配件图集编号、类型、型号与设计图纸有无矛盾；索引符号是否存在漏标；大样图是否齐全等。

3)先建筑后结构：就是先看建筑图，后看结构图；并把建筑图与结构图相互对照，核对其轴线尺寸、标高是否相符，有无矛盾，杏对有无遗漏尺寸，有无构造不合理之处。

4)先一般后特殊：应先看一般的部位和要求，后看特殊的部位和要求。

特殊部位一般包括地基处理方法，变形缝的设置，防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求。

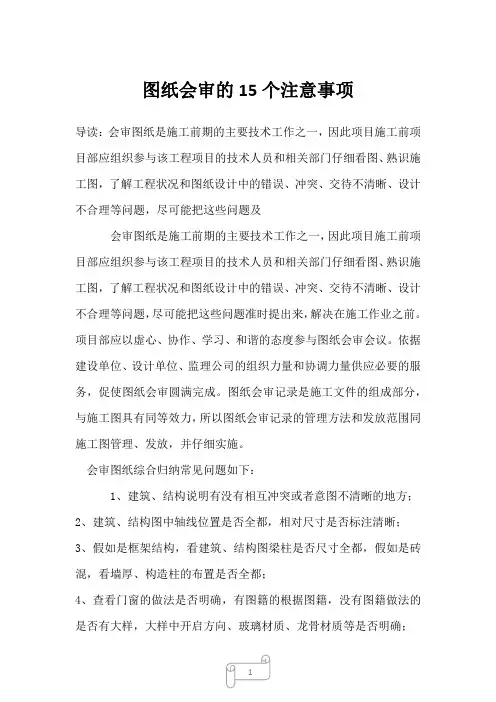

图纸会审的15个注意事项导读：会审图纸是施工前期的主要技术工作之一，因此项目施工前项目部应组织参与该工程项目的技术人员和相关部门仔细看图、熟识施工图，了解工程状况和图纸设计中的错误、冲突、交待不清晰、设计不合理等问题，尽可能把这些问题及会审图纸是施工前期的主要技术工作之一，因此项目施工前项目部应组织参与该工程项目的技术人员和相关部门仔细看图、熟识施工图，了解工程状况和图纸设计中的错误、冲突、交待不清晰、设计不合理等问题，尽可能把这些问题准时提出来，解决在施工作业之前。

项目部应以虚心、协作、学习、和谐的态度参与图纸会审会议。

依据建设单位、设计单位、监理公司的组织力量和协调力量供应必要的服务，促使图纸会审圆满完成。

图纸会审记录是施工文件的组成部分，与施工图具有同等效力，所以图纸会审记录的管理方法和发放范围同施工图管理、发放，并仔细实施。

会审图纸综合归纳常见问题如下：1、建筑、结构说明有没有相互冲突或者意图不清晰的地方；2、建筑、结构图中轴线位置是否全都，相对尺寸是否标注清晰；3、假如是框架结构，看建筑、结构图梁柱是否尺寸全都，假如是砖混，看墙厚、构造柱的布置是否全都；4、查看门窗的做法是否明确，有图籍的根据图籍，没有图籍做法的是否有大样，大样中开启方向、玻璃材质、龙骨材质等是否明确；5、一般设计简单疏忽的是窗台做法、窗帘盒做法、门窗材质、门垛尺寸；6、看结构图说明中是否与规范相冲突或有出入，如有，协商按哪个标准施工；7、从施工角度考虑，是否有施工难度大甚至不行能施工的结构节点，比如坡屋面与平屋面相交的地方，梁的交叉施工最简单出问题；8、楼梯踏步高和数量是否与标高相符；9、建筑立面图中的结构标高是否与结构图每层的标高相符；10、檐口的地方标高简单出错，适当留意；11、预留洞、预埋件是否错漏；12、构造作法是否交待清晰；13、材料选用是否合理，设计是否能满意质量要求；14、基础、地沟等是否相碰；15、标准图、详图是否正确；16、门窗、构件的尺寸、规格、数量是否相符等。

图纸会审常见问题在建筑工程中，图纸会审是一个至关重要的环节。

它是指工程各参建单位（建设单位、监理单位、施工单位等）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。

通过图纸会审，可以提前发现和解决设计中的问题，避免在施工过程中出现不必要的变更和延误，保证工程的质量和进度。

然而，在实际的图纸会审过程中，常常会遇到各种各样的问题。

下面我们就来详细探讨一下图纸会审中常见的一些问题。

一、建筑专业方面1、尺寸标注问题图纸中可能存在尺寸标注不清晰、不完整或相互矛盾的情况。

例如，建筑平面图中的房间尺寸与剖面图中的尺寸不一致，或者门窗洞口的尺寸标注与实际所需尺寸不符，这会给施工带来很大的困扰，导致施工错误或材料浪费。

2、建筑做法问题建筑做法的表述不清楚或不详细，比如地面、墙面、顶棚的装饰材料和施工工艺未明确，屋面防水、保温的做法交代模糊，楼梯栏杆的高度和材质未注明等。

这些问题会影响施工的质量和效果，也可能导致工程造价的不确定性。

3、防火设计问题防火分区的划分不合理，防火墙、防火门、防火窗的设置不符合规范要求，疏散通道的宽度和距离不足，消防设施的布置不到位等。

防火设计是建筑安全的重要保障，如果存在问题，将给建筑物的使用带来严重的安全隐患。

4、无障碍设计问题无障碍设施的设置不满足规范要求，如无障碍通道的坡度、宽度不符合标准，无障碍卫生间的设施配置不全等。

这会影响到残疾人、老年人等特殊人群的使用，不符合人性化设计的理念。

二、结构专业方面1、基础设计问题基础的选型不合理，如地质条件复杂的地区选用了不适合的基础形式；基础的埋深不足，不能满足建筑物的稳定性要求；基础的配筋计算错误，导致基础的承载能力不足等。

2、梁柱布置问题梁柱的布置不合理，影响建筑物的使用功能和空间效果。

例如，梁的高度过大，影响房间的净空高度；柱子的位置不当，挡住了门窗洞口或影响了室内的布局。

图纸会审中要注意的几个问题图纸会审中要注意的几个问题图纸会审是工程建设中的重要一环，参建单位对图纸进行全面细致的审查，找出施工图中存在的问题及不合理情况，将一切问题消灭在施工前。

1、建筑结构图的纠缠不清最常见的问题就是建筑图与结构图不对应，存在建筑、结构图说明相互矛盾或不清晰现象；轴线位置不对应；框架结构建筑梁柱尺寸不一致，砖混结构墙厚不一致等问题。

审核时，应先看建筑，再看结构，重点核对标高轴号等信息，从不同角度进行比对，杜绝风马牛不相及的情况。

图纸说明也应重点审核，严禁复制其他图纸敷衍了事。

2、细部位置不合理宏观的总图往往没什么错误，可一到细部做法就常有麻烦事儿，有时门窗做法不详细、开启方向弄反；材料取用不详、用量不详等问题；图纸说明与规范存在不符；节点设计不合理等。

真正能指导施工的恰恰是这些细部构造做法的图纸，所以必须确保施工单位拿到图纸就可以直接开工，图纸多细致都不怕，越细致越好。

对于细部构造能否采用图集通用做法，一般来说是可以的，但一定不能盲目，采用图集做法时一定要核查该做法与图纸乃至整体工程是否协调。

对于施工难度较大的节点部位，应与设计部门进行沟通，商讨解决办法，如非必要可进行更改3、专业管线交叉出问题常见问题为水电暖等各专业管线“打架”，在室内外均有出现，室外还存在工程管线“打架”问题，这个问题应尽量在设计阶段进行避免，各专业在设计时加强沟通，多方审核，杜绝图纸已经完成，施工时发现管线“打架”，避免因此导致变更，避免浪费工期、增加成本。

4、预留洞、预埋件错漏常见预留洞、预埋件出现错漏，导致后期对结构进行拆改，造成不必要的开支。

在图纸设计时应加强土建与安装、水电暖等专业的协调，确定预留的具体位置，施工前再进行一次复查，杜绝后期拆改现象。

图纸审核的原则最常见的问题就是建筑图与结构图不对应，存在建筑、结构图说明相互矛盾或不清晰现象；轴线位置不对应；框架结构建筑梁柱尺寸不一致，砖混结构墙厚不一致等问题。

设计图纸会审应注意的问题在工程项目建设中，设计图纸会审是一个至关重要的环节。

它不仅关系到项目的质量、进度和成本，还直接影响到工程的安全性和功能性。

设计图纸会审是指在工程施工前，由建设单位组织，施工单位、监理单位以及设计单位共同参与，对设计图纸进行全面审查和核对的过程。

通过会审，可以发现并解决设计中存在的问题，避免在施工过程中出现不必要的变更和返工，保证工程的顺利进行。

下面我们就来详细探讨一下设计图纸会审应注意的问题。

一、图纸的完整性和准确性首先要确保图纸的完整性，包括建筑、结构、给排水、电气、暖通等各个专业的图纸是否齐全。

缺少任何一个专业的图纸都可能导致施工过程中的衔接不畅和错误。

同时，要检查图纸的准确性，如尺寸标注是否清晰、比例是否正确、图例是否规范等。

如果图纸存在模糊不清或者相互矛盾的地方，必须在会审时提出并加以解决。

例如，在建筑图纸中，门窗的尺寸和位置标注不明确，可能会导致施工时无法准确安装门窗，影响建筑的外观和使用功能。

在结构图纸中，梁、柱的配筋标注错误，可能会影响结构的安全性。

二、建筑与结构的协调性建筑设计和结构设计应该相互协调，不能出现冲突。

比如，建筑的外形和布局是否能够被结构体系所支持，建筑的开洞位置和大小是否会削弱结构的强度和稳定性。

常见的问题有，建筑设计中为了追求美观而设置的大跨度空间，结构设计可能无法满足其承载要求。

或者建筑设计中的墙体位置与结构设计中的梁、柱位置不对应，导致施工困难。

三、各专业之间的衔接除了建筑与结构之间的协调，给排水、电气、暖通等专业与建筑、结构专业之间的衔接也非常重要。

例如，给排水管道的布置是否与结构梁、柱冲突，电气插座和开关的位置是否符合建筑使用功能的要求，暖通管道的走向是否影响建筑空间的使用等。

在实际工程中，经常会出现给排水管道穿过梁或者电气桥架与风道交叉的情况，如果在会审时没有发现并解决，施工时就会遇到很大的麻烦，不仅影响施工进度，还可能会影响工程质量。

总结：图纸会审技巧审查内容和注意事项关于图纸会审流程1、图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。

2、适用范围房建施工项目、市政工程项目及给排水项目。

施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。

3、图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。

2、图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。

3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。

由监理单位负责对施工图纸进行审核后向各个施工单位发放。

各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。

4、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员;设计方：设计院总工程师、项目负责人及各个专业设计负责人;监理方：项目总监、副总监及各个专业监理工程师;施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人;其他相关单位：技术负责人。

5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。

设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。

6、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。

7、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。

8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论;对需要再次讨论的问题，在会审记录上明确最终答复日期。

9、图纸会审记录由监理负责整理并分发各个相关单位执行、归档。

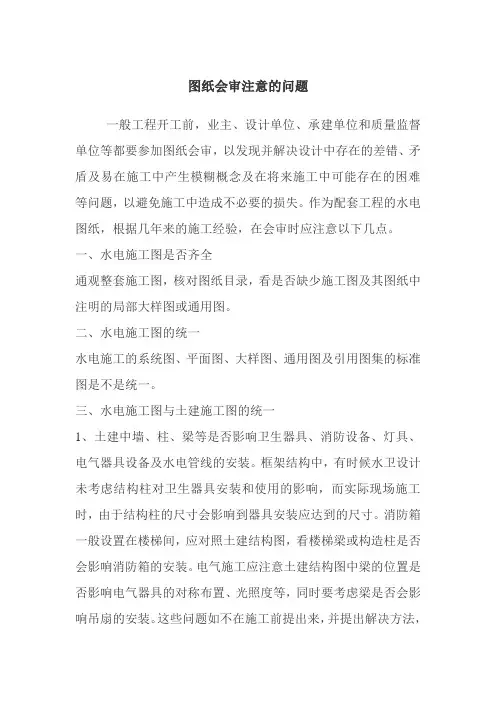

图纸会审注意的问题一般工程开工前，业主、设计单位、承建单位和质量监督单位等都要参加图纸会审，以发现并解决设计中存在的差错、矛盾及易在施工中产生模糊概念及在将来施工中可能存在的困难等问题，以避免施工中造成不必要的损失。

作为配套工程的水电图纸，根据几年来的施工经验，在会审时应注意以下几点。

一、水电施工图是否齐全通观整套施工图，核对图纸目录，看是否缺少施工图及其图纸中注明的局部大样图或通用图。

二、水电施工图的统一水电施工的系统图、平面图、大样图、通用图及引用图集的标准图是不是统一。

三、水电施工图与土建施工图的统一1、土建中墙、柱、梁等是否影响卫生器具、消防设备、灯具、电气器具设备及水电管线的安装。

框架结构中，有时候水卫设计未考虑结构柱对卫生器具安装和使用的影响，而实际现场施工时，由于结构柱的尺寸会影响到器具安装应达到的尺寸。

消防箱一般设置在楼梯间，应对照土建结构图，看楼梯梁或构造柱是否会影响消防箱的安装。

电气施工应注意土建结构图中梁的位置是否影响电气器具的对称布置、光照度等，同时要考虑梁是否会影响吊扇的安装。

这些问题如不在施工前提出来，并提出解决方法，就会在后期施工中造成设计变更，给业主或施工单位带来一定的损失。

2、水电图中设备器具用房设置的位置、尺寸及工艺要求，与土建图中的设计要求是否统一。

如消防控制室的门应向疏散方向开启，并应在入口处设置明显的标志，而土建设计中要看门的开启方向是否达到上述要求。

泵房预埋件土建图是否与水卫图中的尺寸、位置一致。

3、管道的布置是否影响装修效果。

如排水管道，当横管很长时，由于总管与主管之间规范要求有一定的高差，再加上管道坡度，沿管道坡度方向到管道最末端时，高差很大，会因此影响整体装修高度。

图纸会审时提出来，可以采用放套管及局部改变装修方案等方法加以解决，就会避免出现这种“因点误面”的情况。

4、土建图中轴线、墙中线、柱中线、梁中线等是否与水电图统一。

电气配管、水卫预留洞等必须注意这些尺寸。

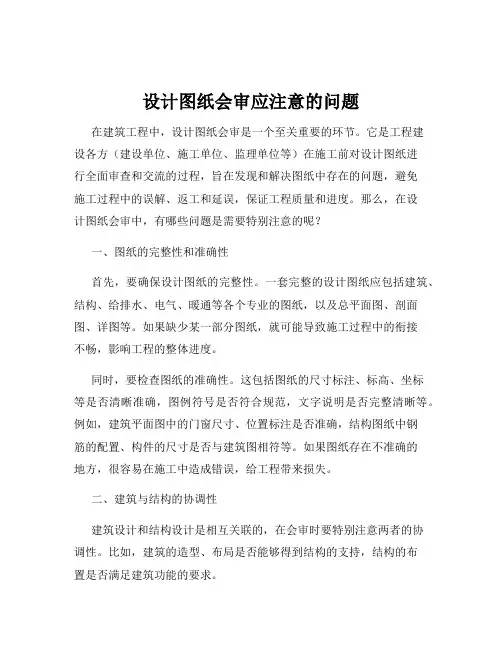

设计图纸会审应注意的问题在建筑工程中，设计图纸会审是一个至关重要的环节。

它是工程建设各方（建设单位、施工单位、监理单位等）在施工前对设计图纸进行全面审查和交流的过程，旨在发现和解决图纸中存在的问题，避免施工过程中的误解、返工和延误，保证工程质量和进度。

那么，在设计图纸会审中，有哪些问题是需要特别注意的呢？一、图纸的完整性和准确性首先，要确保设计图纸的完整性。

一套完整的设计图纸应包括建筑、结构、给排水、电气、暖通等各个专业的图纸，以及总平面图、剖面图、详图等。

如果缺少某一部分图纸，就可能导致施工过程中的衔接不畅，影响工程的整体进度。

同时，要检查图纸的准确性。

这包括图纸的尺寸标注、标高、坐标等是否清晰准确，图例符号是否符合规范，文字说明是否完整清晰等。

例如，建筑平面图中的门窗尺寸、位置标注是否准确，结构图纸中钢筋的配置、构件的尺寸是否与建筑图相符等。

如果图纸存在不准确的地方，很容易在施工中造成错误，给工程带来损失。

二、建筑与结构的协调性建筑设计和结构设计是相互关联的，在会审时要特别注意两者的协调性。

比如，建筑的造型、布局是否能够得到结构的支持，结构的布置是否满足建筑功能的要求。

要检查建筑物的荷载传递是否合理，结构构件的布置是否影响建筑空间的使用。

例如，柱子的位置是否会影响房间的布局，梁的高度是否会影响室内的净高。

还要注意建筑与结构在节点处理上的一致性，如梁柱节点、墙柱节点等，确保节点的构造既能满足结构的受力要求，又能符合建筑的美观要求。

三、各专业之间的衔接除了建筑和结构，给排水、电气、暖通等专业与建筑、结构之间也需要良好的衔接。

例如，给排水管道的布置是否与结构梁、柱冲突，电气插座、开关的位置是否与家具布置相匹配，暖通管道的走向是否影响建筑的使用空间等。

在会审时，要对各专业之间的交叉部位进行重点审查，确保各专业的设计相互配合，不出现矛盾和冲突。

对于一些特殊部位，如设备机房、管道井等，更要仔细核对各专业的设计，保证设备的安装和管道的敷设能够顺利进行。

图纸会审注意事项汇总图纸会审工作首先应熟悉施工图、如：建筑平面图、建筑立面图、建筑剖面图、建筑详图、结构施工图、设备图等。

1、会审图纸综合归纳常见问题如下；⑴尺寸、标高是否一致（建筑、结构）；⑵水、电、设备安装专业图之间、图号之间是否有矛盾；⑶预留洞、预埋件是否错漏（各专业）；⑷构造作法是否交待清楚；⑸材料选用是否合理，设计是否能满足质量要求；⑹建筑图与结构图是否一致；⑺标准图、详图是否正确；⑻顶棚、墙面、墙裙、踢脚线、地面等装修作法是否协调（多数设计院均采用图集）；⑼门窗、构件的尺寸、规格、数量是否相符等。

2、熟悉图纸的方法及要领：先粗后细：就是先看平，立、剖面图，对整个工程的概貌有一个轮廓的了解，对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。

然后再看细部做法，核对总尺寸与细部尺寸。

3、图纸会审时应审查以下问题：（1）建筑部分：建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处，建(构)筑物平面布置与现场实际有无不符情况等。

（2）先小后大：首先看小样图再看大样图，核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符；所采用的标准构配件图集编号、类型、型号与设计图纸有无矛盾；索引符号是否存在漏标；大样图是否齐全等。

（3）先建筑后结构：就是先看建筑图，后看结构图；并把建筑图与结构图相互对照，核对其轴线尺寸、标高是否相符，有无矛盾，杏对有无遗漏尺寸，有无构造不合理之处。

（4）先一般后特殊：应先看一般的部位和要求，后看特殊的部位和要求。

特殊部位一般包括地基处理方法，变形缝的设置，防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求。

（5）图纸与说明结合：要在看图纸时对照设计总说明和图中的细部说明，核对图纸和说明有无矛盾．规定是否明确，要求是否可行，做法是否合理等。

（6）土建与安装结合：当看土建图时，应有针对性地看一些安装图，并核对与土建有关的安装图有无矛盾，预埋件、预留洞、槽的位置、尺寸是否一致，了解安装对土庄的要求，以便考虑在施工中的协作问题。

施工图（土建部分）审图要点一、总则1、首先看图纸是否未会签、缺出图章或注册章、缺图纸目录、图纸编号重复、缺门窗大样、缺节能设计、缺节点详图等。

2、图纸未满足我部提供的设计任务书、技术标准的要求。

3、图中是否有违反强制性条文的地方，类似如屋面栏杆或女儿墙高度未考虑屋面找坡高度。

二、总图部分1、经济指标表与报规图是否一致。

2、室外标高与周圈道路标高的关系以及地表排水关系是否合理。

3、单体±0.00与室外标高的关系是否合理。

4、采光井、风井及地下出入口是否体现在总图上，位置是否合理。

5、建筑退线、道路退线是否满足报规报建要求（与报规图一致）。

6、地下室外边线范围应标注，不能凸入用地外道路内，建筑角点坐标是外墙角点还是轴线交点。

7、是否注明建筑防火间距（凸窗及阳台以外沿线计算）、消防车道定位、消防扑救面。

8、场地、建筑、车库出入口是否注明清楚（机动车出入口是否距离道路红线不小于7.5米，且不存在视线障碍物）。

三、设计总说明1、选用图集是否已经作废或过期。

2、说明中的防水做法与我部定的技术标准是否一致。

3、说明中门窗选型与平面图门窗表是否相同，是否合理。

4、填充墙材料是否和技术标准要求相同，是否合理。

5、外墙面做法是否适合昆明环境要求，不同材料交接处做法是否与结构图中要求一致。

6、室内装修标准是否合理，是否满足公司营销要求。

7、对于工程做法选用图集是否合理，目前是否有较完善便捷的做法。

8、对于结构降板是否有说明需回填或轻质材料做垫层楼地面。

9、后浇带做法（钢筋加强、止水带用钢板止水带、混凝土用微膨胀混凝土）。

10、施工缝留设及处理方式。

11、混凝土强度及抗渗等级要求是否便于施工组织。

四、地下室1、地下室层高是否满足我部明确的技术标准要求。

2、有防火分区示意图，平面上防火分区用特级防火卷帘门或甲级防火门分隔（非机动车库独立防火分区，面积小于1000平米；设备用房独立分区，面积小于500平米，要有独立通道或出口）。

图纸会审存在问题（土建）建筑、设计总说明：1、《混凝土结构工程施工质量验收规范》GB50204-2002（2011年版）中第5.2.2条规定：对有抗震设防要求的结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二、三级抗震等级设计的框架和斜撑构件（含梯级）中的纵向受力钢筋应采用HRB335E、HRB400E、HRB500E、HRBF335E、HRBF400E或HRBF500E钢筋。

本工程地下一层以上剪力墙抗震等级为三级，剪力墙钢筋是否有此要求？剪力墙上的连梁、壁柱、暗柱是否有此要求？请设计明确。

2、2011年2月12日发布的《杭州市人民政府办公厅关于印发杭州市建设工程推广应用预拌砂浆管理办法的通知》中第三条规定：凡在我市各区范围内新建、改建、扩建的市政基础设施和房屋建筑工程，必须使用预拌砂浆。

设计总说明中未注明，请设计明确本工程是否需要采用预拌砂浆？A、B（建筑）：1、主楼临窗台的防护做法及材料未明确，且栏杆部位的反边预留尺寸不足。

2、电梯井部位的内部梁未明确是否砌筑隔离墙体。

3、工艺管井设置防火门，可结构上是井洞。

A、B楼（结构）：1、结施-10，K21a柱筋比K21柱筋大？2、结施-11，K21b柱筋25比K21的18柱筋大3个等级？K21a柱筋20比K21的18柱筋高1个等级？3、结施-16，B-4轴—B-5轴电梯井尺寸2944mm是否标错？C、D楼（建筑）：1、建施01，一层平面图，D4和D5轴线之间，D-A轴线南边有一送风井，在以上楼层没有。

2、建施02，二层平面图，D-5和D-6轴线之间，D-A和D-B轴线之间有一排风排烟井，在以上楼层没有。

3、建施09，A-A剖面图，D-7和D-8轴线之间，标高5.000(2F)，有一次梁未涂黑。

4、建施-12，D-2#楼梯详图中的1-1剖面中，标高39.4000(机房层)左边没有门，但在39.400标高平面图中轴线D-H处有一门FM乙1021。

施工图（土建部分）审图要点一、总则1、首先看图纸是否未会签、缺出图章或注册章、缺图纸目录、图纸编号重复、缺门窗大样、缺节能设计、缺节点详图等。

2、图纸未满足我部提供的设计任务书、技术标准的要求。

3、图中是否有违反强制性条文的地方，类似如屋面栏杆或女儿墙高度未考虑屋面找坡高度。

二、总图部分1、经济指标表与报规图是否一致。

2、室外标高与周圈道路标高的关系以及地表排水关系是否合理。

3、单体±0.00与室外标高的关系是否合理。

4、采光井、风井及地下出入口是否体现在总图上，位置是否合理。

5、建筑退线、道路退线是否满足报规报建要求（与报规图一致）。

6、地下室外边线范围应标注，不能凸入用地外道路内，建筑角点坐标是外墙角点还是轴线交点。

7、是否注明建筑防火间距（凸窗及阳台以外沿线计算）、消防车道定位、消防扑救面。

8、场地、建筑、车库出入口是否注明清楚（机动车出入口是否距离道路红线不小于7.5米，且不存在视线障碍物）。

三、设计总说明1、选用图集是否已经作废或过期。

2、说明中的防水做法与我部定的技术标准是否一致。

3、说明中门窗选型与平面图门窗表是否相同，是否合理。

4、填充墙材料是否和技术标准要求相同，是否合理。

5、外墙面做法是否适合昆明环境要求，不同材料交接处做法是否与结构图中要求一致。

6、室内装修标准是否合理，是否满足公司营销要求。

7、对于工程做法选用图集是否合理，目前是否有较完善便捷的做法。

8、对于结构降板是否有说明需回填或轻质材料做垫层楼地面。

9、后浇带做法（钢筋加强、止水带用钢板止水带、混凝土用微膨胀混凝土）。

10、施工缝留设及处理方式。

11、混凝土强度及抗渗等级要求是否便于施工组织。

四、地下室1、地下室层高是否满足我部明确的技术标准要求。

2、有防火分区示意图，平面上防火分区用特级防火卷帘门或甲级防火门分隔（非机动车库独立防火分区，面积小于1000平米；设备用房独立分区，面积小于500平米，要有独立通道或出口）。
