水电安装图纸会审纪要最终版

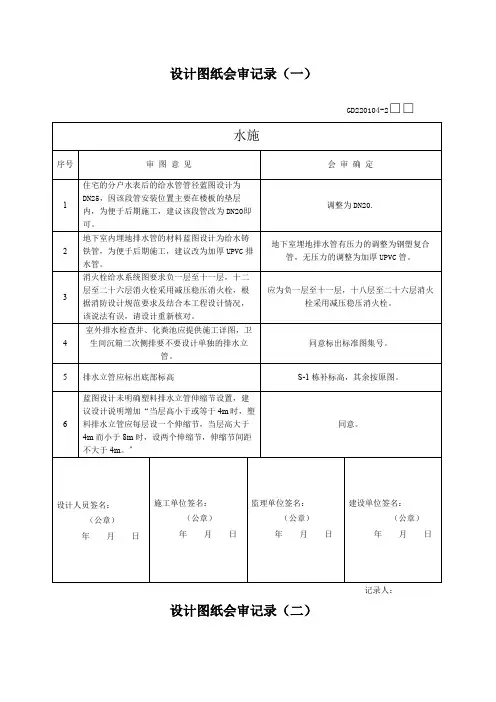

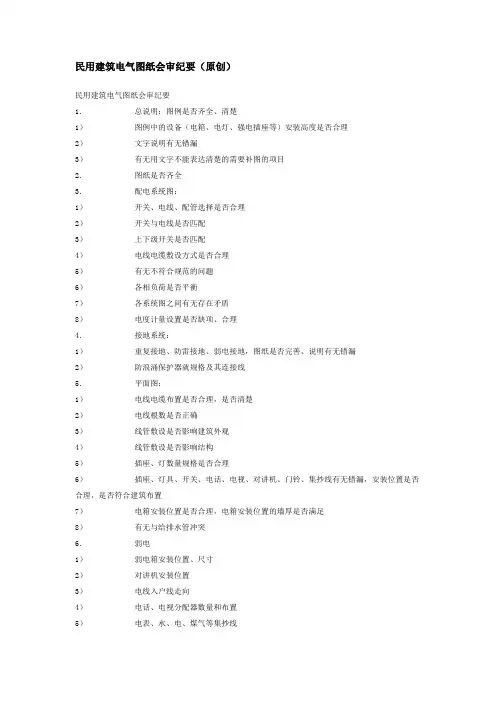

民用建筑电气图纸会审纪要（原创）民用建筑电气图纸会审纪要1．总说明：图例是否齐全、清楚1）图例中的设备（电箱、电灯、强电插座等）安装高度是否合理2）文字说明有无错漏3）有无用文字不能表达清楚的需要补图的项目2．图纸是否齐全3．配电系统图：1）开关、电线、配管选择是否合理2）开关与电线是否匹配3）上下级开关是否匹配4）电线电缆敷设方式是否合理5）有无不符合规范的问题6）各相负荷是否平衡7）各系统图之间有无存在矛盾8）电度计量设置是否缺项、合理4．接地系统：1）重复接地、防雷接地、弱电接地，图纸是否完善、说明有无错漏2）防浪涌保护器就规格及其连接线5．平面图：1）电线电缆布置是否合理，是否清楚2）电线根数是否正确3）线管敷设是否影响建筑外观4）线管敷设是否影响结构5）插座、灯数量规格是否合理6）插座、灯具、开关、电话、电视、对讲机、门铃、集抄线有无错漏，安装位置是否合理，是否符合建筑布置7）电箱安装位置是否合理，电箱安装位置的墙厚是否满足8）有无与给排水管冲突6．弱电1）弱电箱安装位置、尺寸2）对讲机安装位置3）电线入户线走向4）电话、电视分配器数量和布置5）电表、水、电、煤气等集抄线6）管井尺寸、布置7）系统图：管、线选择8）弱电系统电源是否设置9）弱电系统防浪涌保护器7．监控1）摄像机布置2）摄像机型号规格3）对讲机布置4）停车场道闸8．消防1）消防泵控制系统2）感烟3）事故照明4）电缆的选择和敷设是否符合消防规范5）消防系统是否存在超规范设计9．主接线图1）变压器容量、规格2）备用发电机容量3）开关、电线是否匹配选择4）上下级开关匹配5）计量6）高压柜选择7）开关的连锁8）发电机自动投入10、变配电房1）变压器、发电机、电柜布置2）设备之间的间距3）电房位置是否合理4）电房土建：高度、防水、门窗、电缆沟、变压器和电柜基础5）地网6）电房照明7）计量配置是否符合供电部门的要求。

8）接地系统（三线五线或4线制）是否符合供电部门的要求。

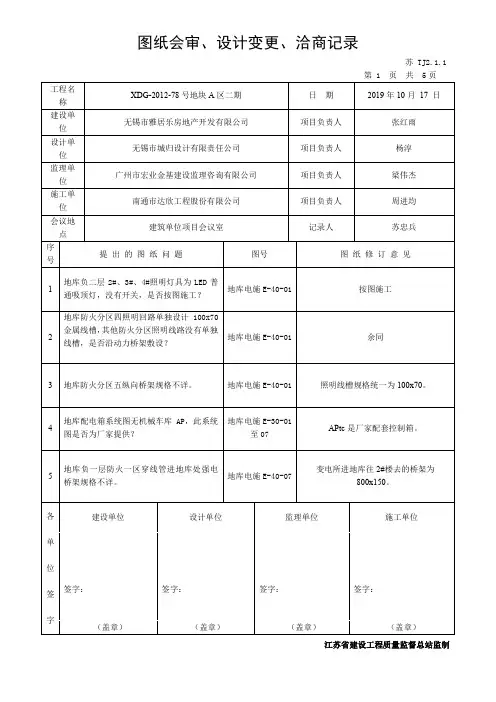

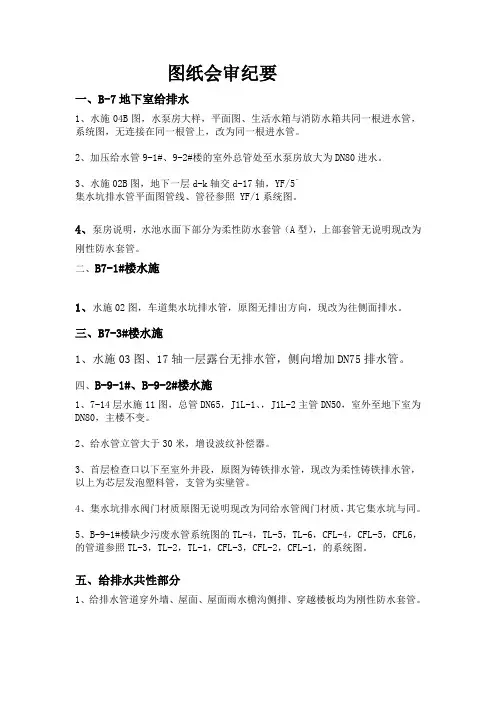

图纸会审纪要一、B-7地下室给排水1、水施04B图，水泵房大样，平面图、生活水箱与消防水箱共同一根进水管，系统图，无连接在同一根管上，改为同一根进水管。

2、加压给水管9-1#、9-2#楼的室外总管处至水泵房放大为DN80进水。

3、水施02B图，地下一层d-k轴交d-17轴，YF/5`集水坑排水管平面图管线、管径参照 YF/1系统图。

4、泵房说明，水池水面下部分为柔性防水套管（A型），上部套管无说明现改为刚性防水套管。

二、B7-1#楼水施1、水施02图，车道集水坑排水管，原图无排出方向，现改为往侧面排水。

三、B7-3#楼水施1、水施03图、17轴一层露台无排水管，侧向增加DN75排水管。

四、B-9-1#、B-9-2#楼水施1、7-14层水施11图，总管DN65，J1L-1、，J1L-2主管DN50，室外至地下室为DN80，主楼不变。

2、给水管立管大于30米，增设波纹补偿器。

3、首层检查口以下至室外井段，原图为铸铁排水管，现改为柔性铸铁排水管，以上为芯层发泡塑料管，支管为实壁管。

4、集水坑排水阀门材质原图无说明现改为同给水管阀门材质，其它集水坑与同。

5、B-9-1#楼缺少污废水管系统图的TL-4，TL-5，TL-6，CFL-4，CFL-5，CFL6，的管道参照TL-3，TL-2，TL-1，CFL-3，CFL-2，CFL-1，的系统图。

五、给排水共性部分1、给排水管道穿外墙、屋面、屋面雨水檐沟侧排、穿越楼板均为刚性防水套管。

2、给水管套管按系统图为准，每根进水管预埋一个DN50刚性防水套管。

3、污、废水立管上应每隔一层设置一个检查口，但在最底层和有卫生器具的最高层必须设置。

4、所有屋面外露的金属管道、金属构件（给水管道、消防喷淋管道及支架、风机配电箱）增设接地。

图纸会审纪要一、B-7地下室电气1、电施2A图，SHB生活泵配套箱，BV-4×4、原图SC20改为SC25。

2、电施2A图、2AT非消防双电总箱，出线至1AL车库照明箱，1APC机械停车电源箱，1QW1潜水泵配套箱，1QW2、1QW3潜水泵配套箱，标注有误，与6A平面图不符，应为2QW1潜水泵配套箱，2QW2、2QW3潜水泵配套箱。

水电图纸会审记录一、会审时间与地点会审时间：＿____年_____月_____日会审地点：＿____会议室二、参加会审的单位及人员1、建设单位：＿____、＿____2、设计单位：＿____、＿____3、监理单位：＿____、＿____4、施工单位：＿____、＿____三、会审内容（一）给排水部分1、图纸中对于给水管材的选型和规格说明是否清晰明确？经会审发现，部分给水管的材质和管径在图纸中表述不够详细，可能导致施工过程中的材料采购和安装出现偏差。

建议设计单位进一步明确给水管的材质，如 PPR 管、PE 管等，并标注清楚管径大小及对应的使用部位。

2、排水系统的坡度设计是否合理？在图纸中，部分排水管道的坡度设计未充分考虑实际施工条件和排水要求。

例如，某些区域的排水坡度较小，可能影响排水效果，容易造成积水。

建议设计单位根据现场实际情况，对排水坡度进行优化调整，确保排水顺畅。

3、卫生间、厨房等用水区域的给排水点位布置是否满足使用需求？通过会审讨论，发现部分卫生间和厨房的给排水点位设置不够合理，如洗手盆、洗菜盆的水龙头位置与实际使用习惯不符，地漏位置不利于排水等。

建议设计单位根据人体工程学和实际使用功能，对给排水点位进行重新布置，以提高使用的便利性和舒适性。

4、消防栓的设置位置和数量是否符合消防规范要求？图纸中消防栓的布置需要进一步核实，部分区域消防栓的覆盖范围可能存在盲区，数量也可能不足。

建议设计单位按照相关消防规范，对消防栓的位置和数量进行合理调整，确保在火灾发生时能够有效地发挥灭火作用。

（二）电气部分1、配电箱的位置和规格是否合理？部分配电箱的位置设置在不方便操作和维护的地方，且规格大小可能无法满足实际用电负荷的需求。

建议设计单位根据建筑物的布局和用电设备的分布，合理调整配电箱的位置，并根据负荷计算结果，确定合适的配电箱规格。

2、电线电缆的选型和敷设方式是否符合规范？在图纸中，对于电线电缆的型号、规格及敷设方式的标注存在一些不清晰的地方。

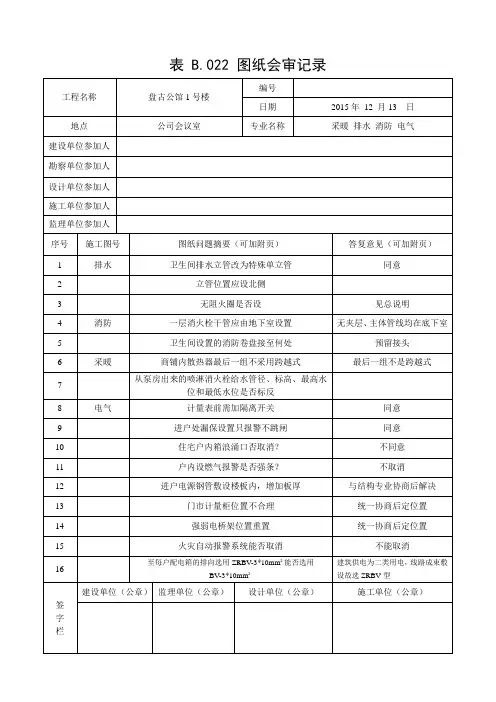

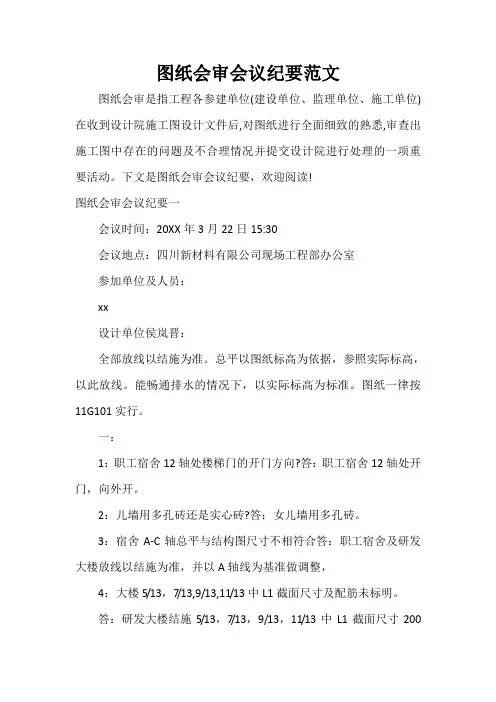

图纸会审会议纪要范文图纸会审是指工程各参建单位(建设单位、监理单位、施工单位)在收到设计院施工图设计文件后,对图纸进行全面细致的熟悉,审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。

下文是图纸会审会议纪要，欢迎阅读!图纸会审会议纪要一会议时间：20XX年3月22日15:30会议地点：四川新材料有限公司现场工程部办公室参加单位及人员：xx设计单位侯岚晋：全部放线以结施为准。

总平以图纸标高为依据，参照实际标高，以此放线。

能畅通排水的情况下，以实际标高为标准。

图纸一律按11G101实行。

一：1：职工宿舍12轴处楼梯门的开门方向?答：职工宿舍12轴处开门，向外开。

2：儿墙用多孔砖还是实心砖?答：女儿墙用多孔砖。

3：宿舍A-C轴总平与结构图尺寸不相符合答：职工宿舍及研发大楼放线以结施为准，并以A轴线为基准做调整，4：大楼5/13，7/13,9/13,11/13中L1截面尺寸及配筋未标明。

答：研发大楼结施5/13，7/13，9/13，11/13中L1截面尺寸200×400mm，上下配筋2根18，箍筋8mm，间距100mm。

5：大楼结施4/13中，Kz-8与Kz-7标注问题。

答：研发大楼结施4/13中，KZ-8修改城KZ-7。

6：护栏根据业主自己需要自行修改样式。

会签栏：施工单位：监理单位：设计单位：建设单位：整理单位：xx20XX年3月22日图纸会审会议纪要二会议议题:xx工程名称:xx时间：20XX年04月27日15:30地点：xx主持人：xx整理人:xx一、设计院对春源公司龙岗同乐厂区二期厂房K区、J区厂房工程进行图纸技术交底.二、施工单位、监理单位、建设单位对图纸提出了相关问题设计院答复形成纪要:(详附表1)春源公司龙岗同乐厂区二期厂房K区、J区厂房项目监理部整理：签发：审核：签发日期：图纸会审会议纪要三时间:xxxx年xx月xx日地点:甲方会议室主持人:xxx参加单位人员(附会议签到表):1.建设单位:xxx2.监理单位:xxxxxx3.设计单位:xxxxxx4.施工单位:xxxxxxxxx会议议程及内容:一、北部新区自行车道交通系统市政设施改造工程2标段图纸进行了技术交底。

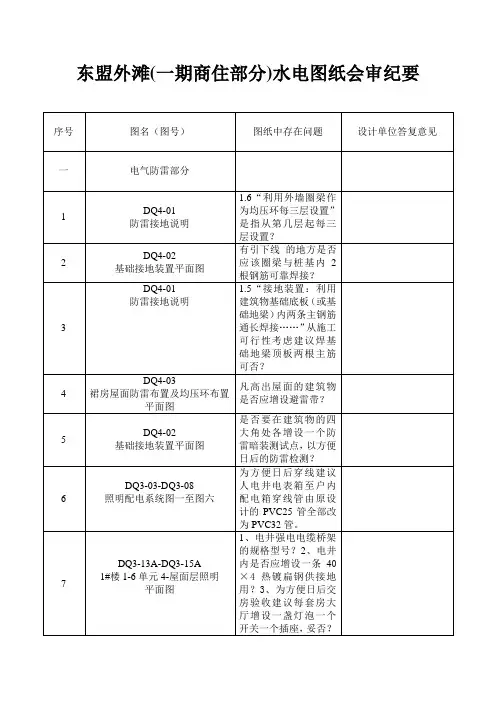

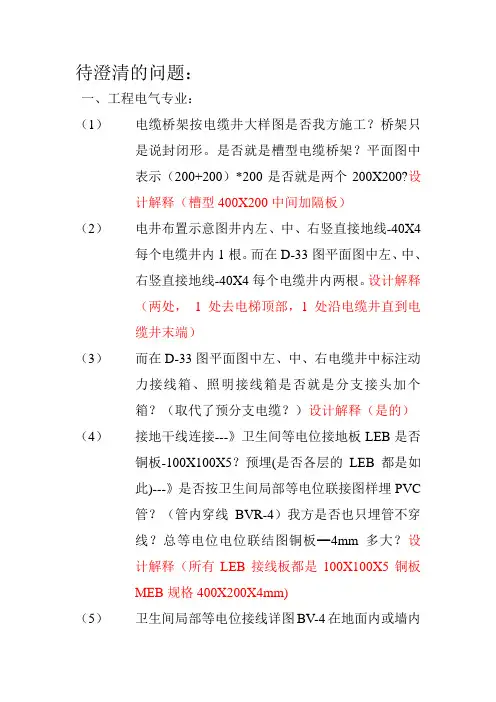

待澄清的问题：一、工程电气专业：（1）电缆桥架按电缆井大样图是否我方施工？桥架只是说封闭形。

是否就是槽型电缆桥架？平面图中表示（200+200）*200是否就是两个200X200?设计解释（槽型400X200中间加隔板）（2）电井布置示意图井内左、中、右竖直接地线-40X4每个电缆井内1根。

而在D-33图平面图中左、中、右竖直接地线-40X4每个电缆井内两根。

设计解释（两处，1处去电梯顶部，1处沿电缆井直到电缆井末端）（3）而在D-33图平面图中左、中、右电缆井中标注动力接线箱、照明接线箱是否就是分支接头加个箱？（取代了预分支电缆？）设计解释（是的）（4）接地干线连接---》卫生间等电位接地板LEB是否铜板-100X100X5？预埋(是否各层的LEB都是如此)---》是否按卫生间局部等电位联接图样埋PVC管？（管内穿线BVR-4）我方是否也只埋管不穿线？总等电位电位联结图铜板━4mm 多大？设计解释（所有LEB接线板都是100X100X5铜板MEB规格400X200X4mm)（5）卫生间局部等电位接线详图BV-4在地面内或墙内穿PC管。

但是，管没有规格是否用PC-20管? (是PC-20)另外，LEB接线端子出线其中1根PE线根引至插座，根据该设计意图是三项五线制（其中A、B、C相线、N中性、PE保护接地线）插座均为三线（相线、N中性线、PE保护接地线）所以，建议把此线取消。

设计解释（用PC-20.管。

为实现等电位作用,卫生间内，如若干个插座的末端插座引出1根到等电位接线板）（6）排污泵供电自配电系统图AA6-9为NH-YJV-5X6，而在AA8-9则为NH-YJV-5X10，是否应该两路一致？电动机功率 5.5KW。

设计解释（用NH-YJV-5X10）（7）该工程竖型配电系统干线配电箱----》二级负荷的配电箱有的ZR-YJV-3X4 配PC-32 ；有的ZR-YJV-3X4配PC-25。

路由只少拐两个弯所以建议PC-25的部分设计解释（均改为PC-32管）。

奎阁临港片区排水干管（驴溪口至渠江污水管道）项目施工图设计文件会审会议纪要会议地点：广安经开区管委会518会议室日期：2017年02月22日9:00主持人：李济参会单位：规建局、财政局、经发局、环安局、恒源公司、重庆市政设计研究院、成都交大工程建设集团有限公司、浙江万里建设工程有限公司。

参会具体人员见会议签到表及照片。

会议议程：1、主持人介绍各单位参会人员；2、由施工单位就设计图疑问进行阐述，设计单位交底并答疑，相关单位发表意见，现就施工图设计交底及图纸会审相关问题记录如下：一、管道部分1、Y-1～Y-4段按照原设计施工回填后，覆盖层仅为-0.5m～0.5m厚。

存在问题：该段为新桥乡水磨村6组耕种农田，为不影响该段农田正常耕种，建议将两个倒虹吸处高程下调1.0m。

回复：各参会单位原则同意该处根据现场实际情况下调 1.0m，并由设计单位出具变更图。

2、原设计8#井至K1+600段管道跨越港前大道，并下穿港前大道路基及华蓥市禄市镇地段。

存在问题：我单位在前期测量放线后及业主前期征地过程中，发现8#井～27#井中因涉及港前大道及华蓥市禄市镇地块，为方便协调征地及施工，建议8#井至27#井（K1+600）段管道改线，并沿港前大道路基边线进行调整，需设计重新出图，并确定工程量。

回复：各参会单位同意改线方案，并由设计单位出具变更图，具体工程量根据变更后设计图重新计量。

3、8#井至27#井（K1+600）段按照上述第2条改线后，有310m经过港前大道深挖方段（测量出开挖深度为15m～20m），该段如果按照明挖施工，则会导致征地面积大量增加，还需开挖港前大道路基（宽约15m）,且施工难度巨大。

存在问题：为减少征地面积、减小外部协调干扰、确保项目工期，建议该段变更为暗洞施工。

业主单位回复：不同意变更为暗洞施工,考虑在港前大道土石方开挖后再在道路边沟位置开挖，走道路路床下，由委领导协调交投公司解决。

4、经现场实际测量查勘发现，1#井与污水处理厂内计量器坐标对接相差约40m。

图纸会审会议纪要范文大全图纸会审会议纪要写给你一个样本：诸暨市店口镇新城华府安装部分图纸会审纪要会审时间：二○一一年十一月日会审地点：诸暨市店口镇新城华府工地现场办公楼参加人员：主持人：记录人：第一部分给排水系统1、给水管有些楼立管在室外，为防止冻裂，是否采用橡塑保温；给水管室外套管为美观是否改为UPVC线槽保护；答：同意采用橡塑保温；水管外套管改为UPVC线槽整体保护；2、卫生间排水系统是废污合流，是否分开设置；废水增加DN75UPVC管；答：按图施工；3、地下室图纸说明塑料排水管（DN≥100）在穿越楼层、防火分区时设置阻火圈；而楼层图纸说明没有说明；是否包括地上所有楼层；答：全部包括的；4、图纸说明消防地下室到16层采用减压稳压型消火栓，出口压力位0.35——0.5MPa，是否改为地下室到10层采用减压稳压型消火栓（合计20层）；答: 按图施工5、室内排水管立管是否考虑消音管；答: 按图施工6、地下室图纸说明消防电梯、坡道等排至集水井的排水管采用柔性铸铁排水管承插连接，考虑到混泥土浇捣震动破坏管道，是否改为柔性铸铁排水管法兰连接；答：同意；7、地下室给水总管穿越防火卷帘如何走向？答：土建预留假梁，施工完成再做防火封堵；8、泵房水泵进水口阀门建议全部采用明杆闸阀；答：同意；9、所有立管（包括雨水、污水、废水等）是否每隔六层增加缓冲装置？答: 同意，但施工单位要明确做法报设计确认；第二部分消防水系统一、14#、15#七层商住楼，且屋顶高度小于22.5米，取消设置消火栓系统。

依据：? 《建筑设计防火规范》(GB50016-xx)：5.4.6 住宅与其他功能空间处于同一建筑内时，应符合下列规定：1 住宅部分与非住宅部分之间应采用不开设门窗筒口的耐火不低于1.50h的不燃烧体楼板和不低于2.00h的不燃烧体隔墙与居住部分完全分隔，且居住部分的安全出口和疏散楼梯应独立设置；2 其他功能场所和居住部分的安全疏散、消防设施等防火设计，应分别按本规范中住宅建筑和公共建筑的有关规定执行，其中居住层数确定应包括其他功能部分的层数。

图纸会审纪要1电施图10中，1.2.3单元电气竖井、电表箱与门重叠?建议1-3单元移至竖井的F1轴线上；2单元移至（26）轴与（28）之间的E 轴线上。

答复：1-3单元可以，2单元不变。

2电施图9中，增加消防线槽GQJ-300*100 ；5.5米答复：同意。

3电施图16中，网络、电视、电话对讲，由竖井至各户弱电箱敷设一根PC25，电施图1、电施16依哪个为准？如果依图（12）对讲PC25管，那竖井至各户就需敷设2PC25。

答复：同意。

4电施（12）中，对讲为RVVP-5*1.0SC25，电施图16中为4*1.5PC16，网络、电视、电话配管不一致。

图4中3户有紧急按钮、2户没有？对讲分机和按钮是否为一体？答复：不为一体，对讲5*1.0 PC25，按钮2*1.0 PC16。

5电施图4中，电话竖向布线采用电缆桥架400*100，建议电视、网络、对讲、电话公用一个桥架。

答复：可以。

6电施图3中没有-1AEP1.2.3箱、电缆型号规格？答复：按电施2APE01、AP01相应回路。

7电施图10、11中1、2、3单元只有两户有照明、插座，其余两户没有，建议其余两户依标准层相应户型进行施工。

答复：可以。

8电施图1说明五（1）与图2的AL回路布线采用线管不一致，以那个为准？答复：楼内所有管径32以下均为PVC，比钢管大一号。

9竖井弱电至户内配管需在竖井内增加86HS60线盒5*3*32个。

答复：同意。

10弱电竖井需增加电话桥架（水平）200*100,200米答复：同意。

11电施弱电平面图中，电视、网络配管为PVC16，建议变更为PVC20线管？答复：同意。

12电施图8中，低压配电柜在○19-○21轴与水施04图重叠，建议配电柜移至○17-○19轴之间？答复：可以。

13一层平面图上卫生间没有换气扇的配管，标准层平面图有的卫生间也没有，是否安装？答复：增加。

14电气竖井为预分支电缆，建议能否变更为穿刺线夹？答复：同意15冷水系统中，每户有三个阀门（1个Φ20、2个Ф15）招标清单中没有，是否安装。

水电安装会议纪要水电安装会议纪要会议时间：2011年11月25日会议地点：现场会议室参会人员：建设单位：张振芝吴凤龙曹时晓马从海监理单位：穆传根施工单位：岳杰分包单位：吴剑会议主持：张振芝会议议题：水电工作内容、进度及问题会议内容及议定事项：随着联合工房逐步交安，水电安装工作必须抓紧进行，本会议系统梳理了相关工作，有关问题纪要如下：1、天然气管道设计仅有管道走向，而无标高及具体位置，业主应尽快与管理部门确定天然气管道安装相关事宜，以便协调外线管道过路管施工；2、总包单位尽快申报消防管道安装单位及器材的相关资料；3、厂区管网设计未设计进入西物流门的热力管道；4、业主已明确厂区道路照明图发给总包单位，请总包单位立即开始厂区道路照明的备料及安装工作；5、要求本月30日前总包单位提出本年年底前水电安装工作计划；6、业主应明确办公楼精装方案，以利于水电安装工作的顺利进行；7、业主应尽快安排配电箱、开关箱的入场，以便电气安装的顺利进行；8、联合工房辅房、食堂、办公楼土建设计更改，而水电安装设计未作出相应更改。

其中食堂给排水平面图一层埋地排水点位与厂家提供的排水点位不符，厂家提供的排水点位没有主管道的走向和管径。

业主应提供全套联合工房辅房、办公楼、食堂的水电变更图。

9、总包单位应尽快进行宿舍楼卫生间施工；10、应业主要求综合支架已暂停施工，鉴于联合厂房已于11月25日开始交付设备安装，业主应尽快明确工艺管道施工设计以便复工，总包单位应加快进行工业管线、综合管架及管道的安装，以便满足生产要求；11、前期厂区给排水、热力、动力等外线管道安装长期间断施工，总包单位外线管道安装应尽快落实材料进场以利于连续施工；各方代表签字：建设单位：施工单位：监理单位：2011年11月25日水电安装会议纪要 [篇2]本工程集水电、消防、空调、智能化安装为一体的综合安装工程。

项目较多，要求严格。

目前已进入地下室剪力墙及顶板的施工阶段，施工项目部要尽快落实水电、消防、智能化的施工界限，落实人员，立即进场施工，要尽快进行消防分包资质，人员资质及上岗证相关资料的报审工作。
