图纸会审常见问题及要点

图纸外部会审图纸外部会审是工程设计的重要环节之一，是指在工程设计完成后，由建设单位组织相关专业的专家、技术人员和设计师对图纸进行审查和评估，以确保设计质量和工程安全性。

本文将探讨图纸外部会审的流程、目的、意义及常见问题。

一、图纸外部会审的流程图纸外部会审通常分为以下几个步骤：1. 确定会审时间：建设单位应提前通知各参会人员会审的时间、地点和参加人员。

2. 准备图纸：设计师应准备好全套的施工图纸，包括建筑、结构、水、电、暖通等专业的图纸。

3. 分组审查：专家和技术人员按照专业分组对图纸进行审查，包括建筑、结构、水、电、暖通等专业。

4. 集中讨论：分组审查完成后，各小组代表在会议上汇报审查意见，专家和其他参会人员发表意见和建议。

5. 制定修改方案：根据集中讨论的结果，制定修改方案并落实到具体修改工作中。

6. 修改和完善：根据修改方案对图纸进行修改和完善，并对修改内容进行说明。

7. 会审结论：最后形成会审结论，明确图纸的优缺点和改进方向，以及具体的修改措施和时间计划。

二、图纸外部会审的目的图纸外部会审的目的主要包括以下几点：1. 发现和纠正图纸中的错误和不合理之处，避免因设计问题导致的工程质量和安全问题。

2. 优化设计方案，提高工程的经济性和可行性。

3. 加强各专业之间的协调和配合，避免因专业间配合问题导致的工程变更和延误。

4. 提高设计师的技术水平和设计质量，促进设计行业的健康发展。

三、图纸外部会审的意义图纸外部会审的意义非常重大，具体表现在以下几个方面：1. 提高工程质量和安全性：通过图纸外部会审可以发现和纠正设计中的错误和不合理之处，避免因设计问题导致的工程质量和安全问题，保障人民群众的生命财产安全。

2. 优化设计方案：通过图纸外部会审可以对设计方案进行评估和优化，提高工程的经济性和可行性，减少不必要的浪费和重复投资。

3. 加强各专业间的协调和配合：通过图纸外部会审可以加强各专业之间的协调和配合，避免因专业间配合问题导致的工程变更和延误，提高工程的进度和质量。

建筑专业图纸会审要点建筑专业图纸会审是建筑工程设计和建设过程中非常重要的一环，会审前的图纸不仅仅是设计师个人的创意和构思，也需要符合专业标准和规范，同时还应该考虑到施工、维护和使用等方面的细节问题。

因此，建筑专业图纸会审是实现建筑工程质量、安全、节约和环保的重要手段。

以下是建筑专业图纸会审的要点：1. 合规性建筑专业图纸会审的第一要点是确认图纸的合规性。

设计图纸必须符合相关行业、国家和地方的标准、规范和法律法规要求。

如果图纸有违规内容，会审人员应当及时指出并提出相应建议，确保图纸符合规范要求。

2. 准确性图纸的准确性也是会审人员关注的问题。

设计师制作图纸时，需要精确计算和测量各项参数，并将其准确表述在图纸上。

会审人员应当仔细审核图纸的数据和表述，发现不准确的地方及时纠正，防止后续出现工程质量问题。

3. 安全性建筑工程的安全性不容忽视。

设计图纸需要考虑到建筑工程的正常使用和可能产生的安全隐患。

如建筑物结构、防火措施、电气线路、气体管道等，都需要经过严格的安全检验。

会审人员必须对图纸上涉及到的各个方面的安全性细节进行审查，确保建筑工程的安全性。

4. 经济性建筑专业图纸的会审还需考虑到工程的经济性。

设计师需要根据工程预算编制图纸，并在技术方案中尽可能考虑到降低工程成本的措施。

会审人员可以从不同角度审查图纸，并提供优化建议，确保目标成本得到实现。

5. 可行性建筑专业图纸的会审还需考虑到工程的可行性。

设计师需要根据实际情况编制图纸，尽可能考虑到施工过程中可能会遇到的问题，以便施工方按照图纸顺利进行施工。

会审人员应当审查图纸覆盖面是否全面、信息是否完整，以及是否符合实际情况。

6. 工艺性建筑专业图纸的会审还需要考虑到工艺性。

部分细节信息在设计和施工过程中显得特别重要，如排水系统、电气线路等。

会审人员应当对图纸中涉及到的关键工艺节点进行审查，并提供相应建议和意见，避免在施工过程中出现技术问题。

7. 一致性最后一个要点是建筑专业图纸会审的一致性。

图纸会审要点和技巧一、建施1、设计说明与各层图纸使用材料、做法不符。

各层图纸使用材料、做法与构件详图不符。

2、卫生间、走廊等楼板面降低，梁宽大于墙宽,造成墙脚有梁角。

3、设计墙厚与市场砖规格不符。

基础砖非实心砖、没标明外墙砖种类，或外墙用空心砖。

4、隔墙、轻质墙没标明使用材料种类。

5、建筑构件无详图、无配筋图、无混凝土标号、尺寸标注不明。

6、女儿墙、卫生间、等隔墙高度没标注。

7、卫生间、栏杆、层面女儿墙等有防水要求的部位是否设反梁，建施与结施是否都有标明。

8、各层的窗底高度是否统一，窗顶、门顶与梁底高度是否相符。

9、当设有明沟时,其门口处有否设盖板。

10、图纸标高与规划的高程关系，建筑底层地面标高与室外标高关系,楼梯底、各室内、走廊的标高关系。

11、门窗顶标高与梁底标高是否发生抵触或剩余空间不足于过梁的厚度。

12、梯间墙短小，若有窗时，该位置是否有电箱、消防箱等同时存在,其空间是否足够。

13、水电等安装工程的管道是否占到门窗洞口；其管道有否固定支架的位置。

14、屋面或变化层的楼板在室内厅、房上有否砼梁。

15、门窗装饰设有盖面板时，其门洞与墙边有否留置盖面板位置。

16、门窗的开启方向和出入口有否障碍或矛盾。

17、屋面或变化层的阳台若设计有间隔很小的两根并排砼梁时能否避免。

18、室内空调管的洞口通往室外机的路线能否畅通、有否空调水排水管。

19、墙厚、梁宽、电箱、消防箱的尺寸在建筑的使用功能方面是否有影响，能否改善。

20、地下室的入口高度一般应不小于2.2m，最好能达到2.4m。

21、裙楼屋面与标准层同高度处，因标准层的阳台标高一般设置降低50mm的泄水，若此处也做降低处理就与裙楼屋面不平，若不降阳台水就无法排出。

22、设有柱、板的凉台的装饰时有否标明内外装饰的分界线。

23、外墙的外围尺寸与外装饰砖的模数能否相符。

二、结施1、柱配筋的主筋排放位置是否明确，梁筋是否太密，影响混凝土石子的进入，多重梁交叉时是否造成超过板厚现象。

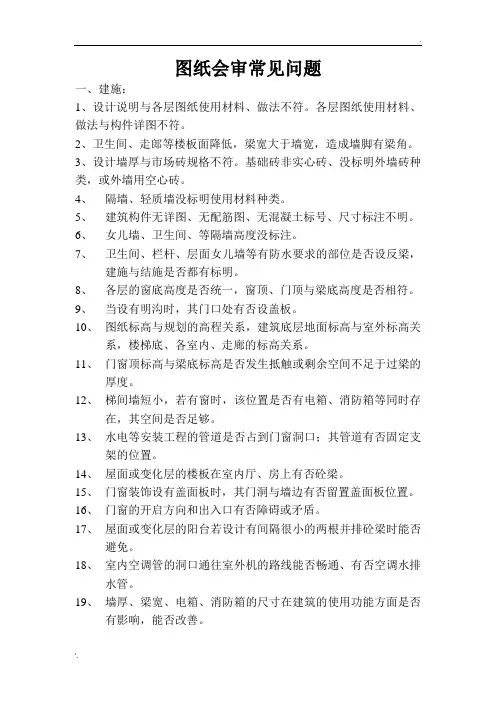

图纸会审常见问题一、建施：1、设计说明与各层图纸使用材料、做法不符。

各层图纸使用材料、做法与构件详图不符。

2、卫生间、走郎等楼板面降低，梁宽大于墙宽，造成墙脚有梁角。

3、设计墙厚与市场砖规格不符。

基础砖非实心砖、没标明外墙砖种类，或外墙用空心砖。

4、隔墙、轻质墙没标明使用材料种类。

5、建筑构件无详图、无配筋图、无混凝土标号、尺寸标注不明。

6、女儿墙、卫生间、等隔墙高度没标注。

7、卫生间、栏杆、层面女儿墙等有防水要求的部位是否设反梁，建施与结施是否都有标明。

8、各层的窗底高度是否统一，窗顶、门顶与梁底高度是否相符。

9、当设有明沟时，其门口处有否设盖板。

10、图纸标高与规划的高程关系，建筑底层地面标高与室外标高关系，楼梯底、各室内、走廊的标高关系。

11、门窗顶标高与梁底标高是否发生抵触或剩余空间不足于过梁的厚度。

12、梯间墙短小，若有窗时，该位置是否有电箱、消防箱等同时存在，其空间是否足够。

13、水电等安装工程的管道是否占到门窗洞口；其管道有否固定支架的位置。

14、屋面或变化层的楼板在室内厅、房上有否砼梁。

15、门窗装饰设有盖面板时，其门洞与墙边有否留置盖面板位置。

16、门窗的开启方向和出入口有否障碍或矛盾。

17、屋面或变化层的阳台若设计有间隔很小的两根并排砼梁时能否避免。

18、室内空调管的洞口通往室外机的路线能否畅通、有否空调水排水管。

19、墙厚、梁宽、电箱、消防箱的尺寸在建筑的使用功能方面是否有影响，能否改善。

20、地下室的入口高度一般应不小于2.2m，最好能达到2.4m。

21、裙楼屋面与标准层同高度处，因标准层的阳台标高一般设置降低50mm的泄水，若此处也做降低处理就与裙楼屋面不平，若不降阳台水就无法排出。

22、设有柱、板的凉台的装饰时有否标明内外装饰的分界线。

23、外墙的外围尺寸与外装饰砖的模数能否相符。

二、结施：1、柱配筋的主筋排放位置是否明确，梁筋有否太密，影响混凝土石子进入，多重梁交叉时是否造成超过板厚现象，2、建筑构件的配筋是否有不能制作的情况。

图纸会审的主要内容及注意事项图纸会审是指工程各参建单位（建设单位、监理单位、施工单位）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。

图纸会审由建设单位组织并记录。

通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。

一、图纸会审的主要内容有：1)尺寸、标高是否一致（建筑、结构）；2)水、电、设备安装专业图之间、图号之间是否有矛盾；3)预留洞、预埋件是否错漏（各专业）；4)构造作法是否交待清楚；5)材料选用是否合理，设计是否能满足质量要求；6)建筑图与结构图是否一致；7)标准图、详图是否正确；8)顶棚、墙面、墙裙、踢脚线、地面等装修作法是否协调（多数设计院均采用图集）；9)门窗、构件的尺寸、规格、数量是否相符等。

二、图纸会审的一般方法：先粗后细：就是先看平，立、剖面图，对整个工程的概貌有一个轮廓的了解，对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。

然后再看细部做法，核对总尺寸与细部尺寸。

三、图纸会审中应注意的常见问题：1)建筑部分：建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处，建(构)筑物平面布置与现场实际有无不符情况等。

2)先小后大：首先看小样图再看大样图，核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符；所采用的标准构配件图集编号、类型、型号与设计图纸有无矛盾；索引符号是否存在漏标；大样图是否齐全等。

3)先建筑后结构：就是先看建筑图，后看结构图；并把建筑图与结构图相互对照，核对其轴线尺寸、标高是否相符，有无矛盾，杏对有无遗漏尺寸，有无构造不合理之处。

4)先一般后特殊：应先看一般的部位和要求，后看特殊的部位和要求。

特殊部位一般包括地基处理方法，变形缝的设置，防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求。

C.根据设计图纸交付情况（进度），会议可以以综合或专业进行；
D.对于图纸交付比较齐全的项目，宜按大会→分组→大会的审查形式。首先由设计方解答监理方（包括施工方）提交的问题或建议及一些综合性问题。然后专业分组由设计承包方解答各专业提出的问题或对问题的共同协商解决。最后大会由设计承包方解答或共同协商解决在分组审查中提出的专业交叉或其它新的问题。
ⅴ照明平均图和照明系统图；
ⅵ建筑物防雷保护及接地极、接地线的平面布置图；
ⅶ对单独的自控设备必须有配电系统图、原理图及方框图等；
ⅷ选用的标准图或复用图应有详细的目录清单及设计说明。
B.与土建图核对变配电室平面布置、标高、预埋件等是否正确，变配电所平面尺寸、空间高度是否符合规范要求，有没有给操作运行安装维修等留适当的空间，防水、防火、防爆等方面考虑是否周到；
B.的基础上结合上部荷载、结构形式、安全要求、施工条件、环境条件、经济条件等因素综合考虑设计所采用的地基处理办法是否安全可靠、经济合理、切实可行。
ⅱ设计图纸应明确地基处理过程中或处理后必须达到的质量要求、检测手段、检验标准或执行的规范、规程、标准，对特殊的地基处理措施设计应提出必要的施工工艺；
2）专业审查
A .各单位在设计交底的基础上，应分别组织有关人员分专业、分工种细读文件，进一步吃透设计意图，质量标准及技术要求；
B .针对本专业的审查内容，详细核对图纸、提出问题，确定会审重点。3）内容会审
A .各单位在专业审查的基础上组织各专业技术人员一起讨论、分析、核对各专业间的图纸，检查相互之间有无矛盾、漏项；
施工图会审要点
1）综合
A.核对施工图的全部内容与初步设计审查批复的指定的范围有无出入；
B.核对各专业设计分工是否明确，特别是与设备供货厂家的衔接条件是否完善，设计是否到位；

图纸会审常见问题在建筑工程中，图纸会审是一个至关重要的环节。

它是指工程各参建单位（建设单位、监理单位、施工单位等）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。

通过图纸会审，可以提前发现和解决设计中的问题，避免在施工过程中出现不必要的变更和延误，保证工程的质量和进度。

然而，在实际的图纸会审过程中，常常会遇到各种各样的问题。

下面我们就来详细探讨一下图纸会审中常见的一些问题。

一、建筑专业方面1、尺寸标注问题图纸中可能存在尺寸标注不清晰、不完整或相互矛盾的情况。

例如，建筑平面图中的房间尺寸与剖面图中的尺寸不一致，或者门窗洞口的尺寸标注与实际所需尺寸不符，这会给施工带来很大的困扰，导致施工错误或材料浪费。

2、建筑做法问题建筑做法的表述不清楚或不详细，比如地面、墙面、顶棚的装饰材料和施工工艺未明确，屋面防水、保温的做法交代模糊，楼梯栏杆的高度和材质未注明等。

这些问题会影响施工的质量和效果，也可能导致工程造价的不确定性。

3、防火设计问题防火分区的划分不合理，防火墙、防火门、防火窗的设置不符合规范要求，疏散通道的宽度和距离不足，消防设施的布置不到位等。

防火设计是建筑安全的重要保障，如果存在问题，将给建筑物的使用带来严重的安全隐患。

4、无障碍设计问题无障碍设施的设置不满足规范要求，如无障碍通道的坡度、宽度不符合标准，无障碍卫生间的设施配置不全等。

这会影响到残疾人、老年人等特殊人群的使用，不符合人性化设计的理念。

二、结构专业方面1、基础设计问题基础的选型不合理，如地质条件复杂的地区选用了不适合的基础形式；基础的埋深不足，不能满足建筑物的稳定性要求；基础的配筋计算错误，导致基础的承载能力不足等。

2、梁柱布置问题梁柱的布置不合理，影响建筑物的使用功能和空间效果。

例如，梁的高度过大，影响房间的净空高度；柱子的位置不当，挡住了门窗洞口或影响了室内的布局。

2
检査各层平面布置图，是否有遗漏；如卫生间和盥洗的龙头除三件套外，应加设计洗衣机和淋浴器二个头子。而厨房水龙头除了生活、污水外再加过滤水的头子
3
校对所有系统图的管径尺寸和标高
是否符合要求
4
排水管的直径按照排放量而定。校对排水管的直径、尺寸、标高及坡度；排进市政集水井的坡度不小于0.3%
标注等是否有遗漏或错误
卫生间门口反坎易漏水
四、强电
序号
重点需要核査的内容
常见问题
1
是否设总机房，根据电话门数而定，总机房必须设防静电地板
2
进每户的电话线和光纤除特殊要求外，每户进一路线，设二〜三个分线盒
3
卫生间应设置一电话分线盒
4
校对消防系统图、电话系统图、安防系统图、有线电视、网络光纤等
5
火灾报警及联动系统图；消防控制中心设备平面布置及桥架、电缆平面图，报警元件联动模块及线路平面图；火灾报警及联动施工说明；报警联动控制程序要求
核查剖面图中各层标高，特别是交叉层的标高以及交叉层的处理
是否有错漏
42
立面图中应标明门窗的标高、结构梁、柱、 板的标高
是否清楚
43
节点详图标注尺寸和节点所在位置标注尺寸
标注尺寸是否一致
44
图纸必须交待的节点。
有无遗漏
45
阳台、露台、厨房、卫生间等的标高
要求比室内要低
46
在有外墙保温结构的飘窗未设窗垛造成保温收口困难，防渗漏效果不佳
6
宽带网信息系统：宽带网信息系统图及平面图，核对总进线光缆及光端机容量及平面布置，区域光端机箱的布置及容量，进户宽带线路布置平面图；
7
有线电视系统：有线电视系统图及平面图，核对前端放大器箱位置及平面布置，中间放大器箱位置，进户电视电缆平面图

设计图纸会审应注意的问题在工程项目建设中，设计图纸会审是一个至关重要的环节。

它不仅关系到项目的质量、进度和成本，还直接影响到工程的安全性和功能性。

设计图纸会审是指在工程施工前，由建设单位组织，施工单位、监理单位以及设计单位共同参与，对设计图纸进行全面审查和核对的过程。

通过会审，可以发现并解决设计中存在的问题，避免在施工过程中出现不必要的变更和返工，保证工程的顺利进行。

下面我们就来详细探讨一下设计图纸会审应注意的问题。

一、图纸的完整性和准确性首先要确保图纸的完整性，包括建筑、结构、给排水、电气、暖通等各个专业的图纸是否齐全。

缺少任何一个专业的图纸都可能导致施工过程中的衔接不畅和错误。

同时，要检查图纸的准确性，如尺寸标注是否清晰、比例是否正确、图例是否规范等。

如果图纸存在模糊不清或者相互矛盾的地方，必须在会审时提出并加以解决。

例如，在建筑图纸中，门窗的尺寸和位置标注不明确，可能会导致施工时无法准确安装门窗，影响建筑的外观和使用功能。

在结构图纸中，梁、柱的配筋标注错误，可能会影响结构的安全性。

二、建筑与结构的协调性建筑设计和结构设计应该相互协调，不能出现冲突。

比如，建筑的外形和布局是否能够被结构体系所支持，建筑的开洞位置和大小是否会削弱结构的强度和稳定性。

常见的问题有，建筑设计中为了追求美观而设置的大跨度空间，结构设计可能无法满足其承载要求。

或者建筑设计中的墙体位置与结构设计中的梁、柱位置不对应，导致施工困难。

三、各专业之间的衔接除了建筑与结构之间的协调，给排水、电气、暖通等专业与建筑、结构专业之间的衔接也非常重要。

例如，给排水管道的布置是否与结构梁、柱冲突，电气插座和开关的位置是否符合建筑使用功能的要求，暖通管道的走向是否影响建筑空间的使用等。

在实际工程中，经常会出现给排水管道穿过梁或者电气桥架与风道交叉的情况，如果在会审时没有发现并解决，施工时就会遇到很大的麻烦，不仅影响施工进度，还可能会影响工程质量。

• 2、基础接地形式旳拟定。二标图纸会审中施工单位提出： 基础内接地极内外圈采用40*4镀锌扁钢。施工单位就在这 里埋下了伏笔，一不留神就会让建设单位上当。
常见旳接地形式：
• 3、线管敷设方式。线管敷设方式：
• WC：暗敷设在墙内
• FC：预埋在地面内
• CC：暗敷设在顶板内
• 对于照明回路没有疑问采用CC，但对于插座回路 应根据插座旳用途选择敷设方式。例如：空调插 座一般距地2.0米能够考虑采用CC/WC，一般插 座一般距地0.3米应采用FC/WC。
图纸会审常见问题分析
一、 给排水及采暖
• 1、排水管材旳拟定。高层施工中常见排水管材有：PVC 光滑管、PVC螺旋管、铸铁管（分柔性铸铁管和柔性抗震 铸铁管）
• 因为高层排水管不同管材能够组合使用。例如： 立管采用PVC中空螺旋消音管，支管采用PVC实 壁管，底层排出管采用柔性铸铁管。施工单位可 能提出地上部分采用PVC螺旋消音管，其实支管 没必要采用。
防水套管：
• 2、通气管旳选择。根据设计要求排水管通气形式 有下列几种：伸顶通气管、专用气管、环形通气 管、汇合通气管、特殊单立管。
• 2、通气管旳选择。根据设计要求排水管通气形式 有下列几种：伸顶通气管、专用气管、环形通气 管、汇合通气管、特殊单立管。
• 4、管道保温。管道保温旳材质：岩棉、离心玻璃 棉、硅酸铝、橡塑、复合硅酸盐
• 2、通气管旳选择。根据设计要求排水管通气形式 有下列几种：伸顶通气管、专用气管、环形通气 管、汇合通气管、特殊单立管。
• 3、套管形式。套管分为：一般穿墙套管、刚性 防水套管、柔性防水套管。不同旳套管价格相差 很大。
ቤተ መጻሕፍቲ ባይዱ
• 根据验收规范第三章有关要求：

心土木工程资源共享
设置是否合适
19
装饰性照明应与主照明分开控制
20
在定位图纸中应标明灯具选型的技术参数
21
空调位设计迎门避免对床吹
22
在北方设置地暖的建筑要注意地面预留够一定高度,至少要120mm左右(
24
每种户型的装修图都要到现场对比,厨房、卫生间要重点审查
13
管道井及浴缸检修☐的留置
14
燃气主管及支管的安装高度
是否影响煤气表的安装
15
热水器给水点的标高及位置
是否影响热水器安装高度
及影响橱柜安装
16
排气扇与插座的关系:抽油烟机洞☐与插座的关系:空调预留洞☐与插座的位置;
是否满足使用要求
17
吊顶与铝合金窗的标高关系
是否遮挡铝合金窗
18
橱柜设计应考虑挂设燃气表空间,燃气表后管若由装修单位安装,应做好试压工作,在接头处用专用胶水涂抹密封
改的)
7
审核装修图与水电图的点位是否相符
8
审核橱柜图与水电图的点位是否相符
9
审核装修图天花造型与消防喷淋等实施是否冲突
10
审核装修图与中央空调风☐等实施是否冲突
11
审核装修图尺寸标注是否清晰、是否与现场有较
大出入
12
审核土建预留孔洞与装修图设备是否相符、合理(如排烟☐、排气扇☐、分体空调孔、柜式空调孔等)

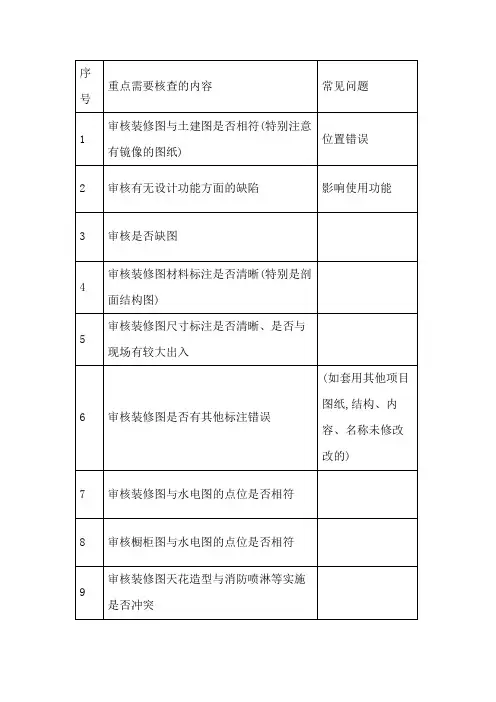

序
号
重点需要核查的内容
常见问题
1
审核装修图与土建图是否相符(特别注意有镜像的图纸)
位置错误
2
审核有无设计功能方面的缺陷
影响使用功能
3
审核是否缺图
4
审核装修图材料标注是否清晰(特别是剖面结构图)

图纸会审常见问题汇总平面模板图校对一、轴线1、轴号、尺寸是否有误、是否与建筑图对应2、总尺寸是不是死分尺寸之和3、角度是否够精度，斜交轴网以长轴两端定位，避免以起点和角度定轴线4、有没有未定位的轴线，有没有多余轴号5、圆弧轴线有没有注明半径，圆心有没有定位二、轮廓与标高1、结构轮廓与建筑是否一致2、结构平面各部分的标高是否标明，是否与建筑相应位置符合，注意建筑覆土范围、各层卫生间、室外露台，屋顶花园，台阶位置、电梯底坑、水池的吸水槽、公共厨房与肉菜市场等需垫高的场所3、结构变标高位置及反梁是否为实线，有没有实线与虚线相交的地方4、天面、地下室平面是否为结构找坡，若建筑找坡是否考虑找坡荷载5、与邻接区域的梁、板连接关系与缝是否正确6、建筑、设备在板上开的洞有没有遗漏三、柱、墙位1、下层墙柱有没有用虚粗线表示，是否画了不该升上的墙柱,是否画了梁上柱2、墙柱是否与建筑一致，在位置和尺寸上是否有影响建筑使用3、建筑、设备在混凝土墙上开的洞有没有漏4、注意墙、柱顶标高是否满足建筑标高，是否满足梁板的搭接要求四、梁1、房屋周圈梁是否等高，注意其与建筑周圈墙的关系2、逐条检查梁的定位、编号、尺寸和跨数以及梁顶标高与板面标高关系是否正确3、梁高宽是否异常。

如悬挑梁高小于跨度的1/6，一般梁高小于跨度的1/15，梁尺寸过大影响建筑开门窗或楼梯间等。

4、有没有高粱搭在矮梁上5、有没有梁位置不妥，如跨过厅房等。

梁布置是否影响了建筑美观梁平齐的优先顺序：厅、主房、客房、楼梯通道、厨厕、储物间等五、楼电梯1、有没有注上编号2、电梯底坑标高有无遗漏，机房部位是否封板，机房顶部是否加吊钩3、楼梯柱是否已表示且定位4、楼梯起步位置有没有表示六、开洞与井沟1、风井，水电井、烟道是否遗漏2、洞的定位、大小与洞边加强处理（洞边长大于12倍板厚的需加梁）3、集水井、沟、天面排水沟是否遗漏，定位与大小是否与建筑一致七、大样、构造柱1、外飘窗台、女儿墙，立面要求的构造柱、墙、雨篷等是否与主体结构有效连接（以主体结构为支座）在平面上的投影是否正确2、其定位、尺寸是否完整3、大样详图在平面上是否有表示，是否与编号对应，标高、定位轴线与平面是否对应八、大样引出号注意剖切方向和索引图号。

电气图纸会审常见问题图纸会审，就是全面细致熟识施工图纸的过程，审查出图纸中存在的问题及不合理状况，并提交设计院、甲方、监理进行处理。

图纸会审过程中，需深化领悟设计意图、把握工程特难点，找出需要解决的技术难题并拟定解决方案，请设计、甲方、监理确认，将施工中因图纸问题产生的纠纷毁灭在施工之前。

施工单位必需对图纸会审引起足够重视，仔细策划及执行。

笔者就电气专业图纸会审中一些体会，及会审中一些常见问题，收集整理，抛砖引玉，供大家沟通争论，有错误的地方请同行指正。

一、核对合同及其它相关文件，明确工程范围。

1、明确施工分界点。

讨论合同及清单，具体了解工程范围界限。

一些常见问题如：总平管线（特殊是电缆）与户内连接的分界点？设备配套掌握箱，是否由设备厂家配套设计生产？电梯内的轿厢电话布线及埋管，谁家单位施工？电梯轿厢内监控探头及救助电话采纳何种方式接入，谁家单位施工？电梯井道指示灯谁安装？此类问题假如合同文件中界限模糊、权限不清，可以在图纸会审中提出来，提请甲方明确。

2、核对工程量清单。

核对工程量清单中，是否有错项漏项，或为降低投标报价低价中标而有意降低（取消）某些项目取费的地方。

如有，则考虑能否通过相宜的方案在会审中予以弥补。

例如：投标时考虑到电梯可能专业分包，预算人员调低了电梯报价；中标后甲方未单独分包电梯，在会审中，可否建议将其改为无机房电梯，满意功能，节省空间，并重新报价。

另外，清单中是否存在能降低施工成本的地方？是否有合理的规范条文可以利用来使甲方增加工程款额而己方可获得额外利益的地方？二、核对电气施工图是否齐全及全都认真核查电气系统施工图，根据图纸名目，逐一清查系统图、平面图、大样图及图纸之间的相互对比，若发觉它们之间冲突冲突处，准时在图纸会审中提出来，请设计确认，图纸中一些常见问题如下：1、对比图纸名目，核查图纸完整性，特殊留意“局部大样图或通用图”是否齐备。

2、查看设计规范是否现行版本？看设计有无违反强条的地方？有无国家明令废止的施工材料、施工工艺。

图纸会审攻略及图纸会审问题汇总关于图纸会审流程1、图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。

2、适用范围房建施工项目、市政工程项目及给排水项目。

施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。

3、图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。

点这免费下载施工技术资料2、图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。

3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。

由监理单位负责对施工图纸进行审核后向各个施工单位发放。

各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。

4、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员;设计方：设计院总工程师、项目负责人及各个专业设计负责人;监理方：项目总监、副总监及各个专业监理工程师;施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人;其他相关单位：技术负责人。

5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。

设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。

6、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。

7、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。

8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论;对需要再次讨论的问题，在会审记录上明确最终答复日期。

图纸会审常见问题提示一、图纸审查顺序：1、整体审查先粗后细：就是先看平，立、剖面图，对整个工程的概貌有一个轮廓的了解，对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。

然后再看细部做法，核对总尺寸与细部尺寸。

2、图纸会审顺序：(1)建筑部分：建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处，建(构)筑物平面布置与现场实际有无不符情况等。

(2)先小后大：首先看小样图再看大样图，核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符；所采用的标准构配件图集编号、类型、型号与设计图纸钉无矛盾；索引符号是否存在漏标；大样图是否齐全等。

(3)先建筑后结构：就是先看建筑图，后看结构图；并把建筑图与结构图相互对照，核对其轴线尺寸、标高是否相符，有无矛盾，杏对有无遗漏尺寸，有无构造不合理之处。

(4)先一般后特殊：应先看一般的部位和要求，后看特殊的部位和要求。

特殊部位一般包括地基处理方法，变形缝的设置，防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求。

(5)图纸与说明结合：要在看图纸时对照设计总说明和图中的细部说明，核刘图纸和说明有无矛盾．规定是否明确，要求是否可行，做法是否合理等。

(6)土建与安装结合：当看土建图时，应有针对性地看一些安装图，并核对与土建有关的安装图有无矛盾，预埋件、预留洞、槽的位置、尺寸是否一致，了解安装对土建的要求，以便考虑在施工中的协作问题。

(7)图纸要求与实际情况结合：就是核对图纸有无不切合实际之处，如建筑物相对位置、场地标高，地质情况等是否与设计图纸相符；对一些特殊的施工工艺施工单位能否做到等。

二、地基与基础1、PHC管桩(1)施工顺序宜为：施工前先进行试桩，然后继续进行工程桩施工，待工程桩施工结束后再进行静载试验。

(2)存在地下室的工程，桩顶标高位于地面以下较深处，施工过程宜请相关单位提前确认静载检测桩，以便加配管桩至地面。

2、冲（钻）孔灌注桩(1)取芯孔、超声波检测预埋管用后应进行封闭或灌芯，并应有相应的设计变更。

图纸会审一般会提什么样的问题？图纸会审的重点和内容：1、图纸会审的原则：图纸会审应坚持先大后小、先重点后一般的基本原则。

即始终围绕着减少施工难度、提高我方经济效益、降低生产成本、提高生产效率、有利于工程质量、确保施工安全，加快施工进度的各项目标而展开，最后进行图纸纠错。

2、图纸会审的重点内容（一）施工图纸是否经正规设计单位正式签章、是否通过有关部门评审；（二）承包范围是否与图纸符合，承包范围内的图纸是否齐全。

（三）施工难度大，通过设计修改可以减少难度，容易保证质量的施工问题。

（四）在可以满足设计功能的前提下，从经济角度可否对图纸进行修改。

（五）对一些复杂的节点或要花费大量人工的装饰线、角、弧等进行取消或改变，以降低生产成本和提高生产效率。

（六）建筑与结构构造是否存在不能施工，或施工难度大容易导致质量、安全或加大费用等方面的问题。

（七）关键工序是否可以通过设计进行优化，以增加工程进度，减少工程成本。

（八）建筑施工场地周围工艺管道、电气线路、运输道路与建筑物之间的位置或间距是否合理；拟建建筑物的定位是否合理。

（九）施工图纸是否有特殊要求，施工装备条件能否满足设计要求，如需要采用非常规的施工技术措施时，技术上有无困难，能否保证施工安全。

（十）是否采用了特殊材料或新型材料，其品种、规格、数量等材料的来源和供应能否满足要求。

（十一）是否有违反强制性条文的情况。

3、图纸会审的一般内容（一）表达不规范，能造成理解偏差，须进一步澄清的问题。

（二）施工做法是否具体，与施工质量验收规范、规程等是否一致。

（三）地质勘探资料是否齐全。

（四）施工图纸与说明是否齐全。

（五）几个单位共同设计的，或同一设计单位的不同专业部门设计的，相互之间有无矛盾；各专业之间及平、立、剖面图之间是否有矛盾，标高是否一致。

（六）总平面与施工图的几何尺寸、平面位置、标高是否一致。

（七）建筑节能、防火要求是否满足。

（八）建筑结构与各专业图纸本身是否有差错及矛盾，建筑图与结构图的表示方法是否清楚且符合制图标准，设计钢筋锚固长度是否符合其抗震等级的规范要求等。

施工图纸会审要点目录一、图纸审查的主要方法 (1)二、总体审查要点 (1)三、总图会审要点 (2)四、建筑图纸会审要点 (2)〔一〕总说明 (2)〔二〕平面图 (2)〔三〕立面图 (3)〔四〕剖面图 (3)〔五〕内装修 (3)1.地面 (3)2.楼面 (3)3.墙面 (3)4.门窗及洞口 (4)5.吊顶 (4)〔六〕外装修 (4)1.外墙砌筑 (4)2.外墙保温 (4)3.幕墙 (4)〔七〕屋面 (4)〔八〕防水 (4)〔九〕其他 (4)五、构造图纸会审要点 (4)〔一〕总说明 (4)〔二〕地基与根底工程 (5)〔三〕主体构造 (5)1.模板工程 (5)2.钢筋工程 (5)3.混凝土 (5)〔四〕二次构造 (6)〔五〕钢构造 (6)〔六〕其它 (6)六、通风空调图纸会审要点 (6)〔一〕设计说明 (6)〔二〕平面图、系统图、大样图 (6)七、给排水及采暖图纸会审要点 (7)〔一〕设计说明 (7)〔二〕平面图、系统图、大样图 (7)八、电气图纸会审要点 (7)〔一〕设计说明 (7)〔二〕平面图 (7)〔三〕系统图 (8)〔四〕接地平面图、避雷平面图、等电位 (8)II九、各专业之间核对要点 (8)〔一〕水、暖、电专业之间核对要点 (8)〔二〕水、暖、电与建筑构造专业核对要点 (9)1施工图纸会审要点图纸会审是施工单位〔含参建〕在收到审查合格的施工图设计文件后，在设计交底前进行的全面熟悉和审查施工图纸的活动。

图纸会审的目的：施工单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案；解决图纸中存在的问题，减少图纸的过失，将图纸中的质量隐患消灭在萌芽之中；使建筑规划、构造、水、暖、电配套设计做到经济合理、平安可靠；通过图纸会审，做到图纸表达清楚、正确无误，确保工程施工按期按质完成。

一、图纸审查的主要方法1.先粗后细：就是先看平、立、剖面图，对整个工程的概貌有一个轮廓的了解，对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象；然后再看细部做法，核对总尺寸与细部尺寸。
