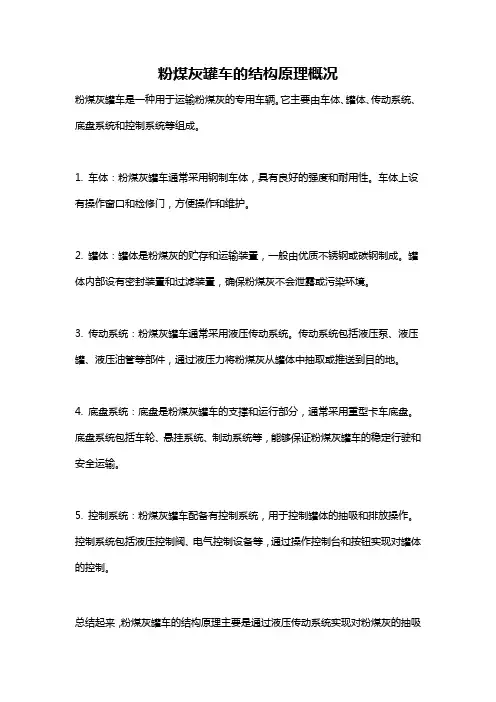

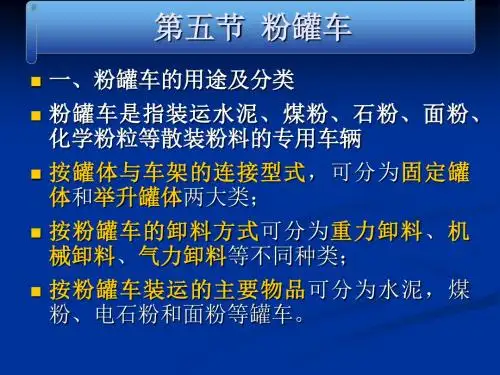

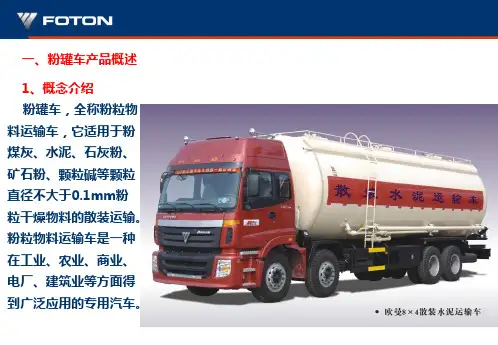

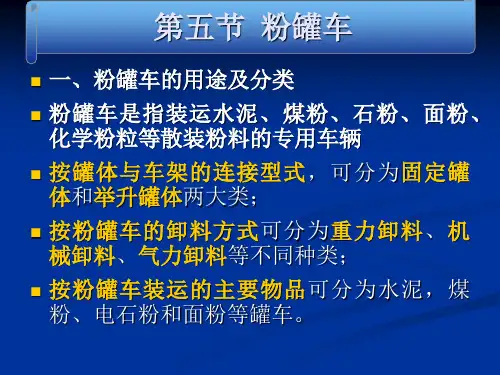

粉煤灰罐车的结构原理概况
粉煤灰罐车是一种用于运输粉煤灰的专用车辆。
它主要由车体、罐体、传动系统、底盘系统和控制系统等组成。
1. 车体：粉煤灰罐车通常采用钢制车体，具有良好的强度和耐用性。
车体上设有操作窗口和检修门，方便操作和维护。
2. 罐体：罐体是粉煤灰的贮存和运输装置，一般由优质不锈钢或碳钢制成。
罐体内部设有密封装置和过滤装置，确保粉煤灰不会泄露或污染环境。
3. 传动系统：粉煤灰罐车通常采用液压传动系统。
传动系统包括液压泵、液压罐、液压油管等部件，通过液压力将粉煤灰从罐体中抽取或推送到目的地。
4. 底盘系统：底盘是粉煤灰罐车的支撑和运行部分，通常采用重型卡车底盘。
底盘系统包括车轮、悬挂系统、制动系统等，能够保证粉煤灰罐车的稳定行驶和安全运输。
5. 控制系统：粉煤灰罐车配备有控制系统，用于控制罐体的抽吸和排放操作。
控制系统包括液压控制阀、电气控制设备等，通过操作控制台和按钮实现对罐体的控制。
总结起来，粉煤灰罐车的结构原理主要是通过液压传动系统实现对粉煤灰的抽吸
和排放操作，底盘系统支撑和运行车辆，而控制系统用于控制罐体的操作。
这些组成部分的协同作用，使粉煤灰能够高效、安全地运输。

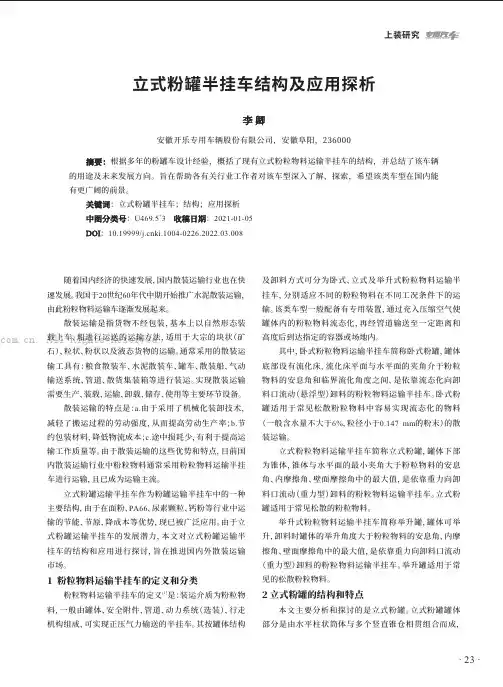

及扶⼿
⽀撑侧防护后防护
图 ⽴式罐⻋主体结构图
⽴式粉罐各结构分析
. 罐体结构
图 罐体结构图
封头选型需根据罐⻋的⼯作压⼒及⼯况，多采⽤标准蝶形封头和标准椭圆型封头；锥体与封头间连接、锥体与直筒间连接需⼤R弧过渡；锥体与锥体间⼀般设置有隔
图 ⻋架结构图
这⾥需要强调的是，⽴式粉罐的⻋架设计并不局限于此结构，⽬前国内外现有的⽴式粉罐⻋的⻋架结构种
. All Rights Reserved.
⼒与管道内部的瞬时压⼒不同，所以⼀般罐体与管道上各设置⼀组压⼒表与安全阀系统。
随着智能化的发展，可以预计未来⽴式粉罐的进⽓管道上将极有可能布置⽓动球阀等可远程控制设备，结构将更合理，且操作更⽅便、限⾼⻋辆而⾔，该结构是合适的选择；b.该结构的管道加⼯⼯艺好，加⼯、制作成本这两⽅⾯都要优于下出料结构。
. . 下出料结构
下出料结构的特点是出料管道与罐体最下端相连，
图 ⽴式粉罐进⽓管道图
图 出料管道结构形式
. . 上出料结构
上出料结构的特点是出料管道从罐体内部穿出，与外界相连，管道分布在罐体中部（图6）。
图 上出料式出料管道
上出料结构的优势主要如下：a.由于不占有罐体分布空间，该管路排布⼀定程度上降低了⻋辆重⼼，因此对于
图 下出料式出料管道
该出料结构的管路排布与上出料结构不同的是需要占据⼀定的罐体分布空间，所有管路均分布在罐体下部，根据罐体底部外廓，再避开相对应的其他部件⼲涉空间，
图 管道连接
图 等电位均衡设计⽰意
结语
对于⼀些特殊的应⽤场景，因补能快捷、运营⾼效等优点，换电式专⽤⼯程⻋辆得以迅速发展。
各⼤⻋辆⽣产。
散装水泥罐车工作原理一、引言散装水泥罐车是一种专门用于运输散装水泥的车辆，其工作原理涉及到多个方面，包括车辆结构、液压系统、控制系统等。
本文将从这些方面逐一介绍散装水泥罐车的工作原理。
二、车辆结构散装水泥罐车主要由底盘、罐体和液压系统组成。
底盘是整个车辆的基础，其承受着整个罐体及其所装载物品的重量。
罐体则是用于存储和运输水泥的部分，通常采用不锈钢或铝合金材料制成。
液压系统则是负责控制罐体的升降和旋转等动作。
三、液压系统1. 液压油箱：液压油箱是存放液压油的部分，其容积大小会根据不同型号的散装水泥罐车而有所不同。
2. 液压泵：液压泵是将机械能转化为液压能的设备，它通过吸入低压油将其加压后输出高压油。
3. 液压阀：液压阀用于控制液压油的流量和压力，包括升降阀、旋转阀等。
4. 液压缸：液压缸是将液压能转化为机械能的设备，它通过液压油的作用使得罐体升降或旋转。
四、控制系统散装水泥罐车的控制系统主要由电气控制系统和遥控器控制系统两部分组成。
1. 电气控制系统：电气控制系统是通过开关、继电器等元件来实现对液压系统的控制。
其优点是操作简单、可靠性高。
2. 遥控器控制系统：遥控器控制系统采用无线遥控技术，可以实现对罐体升降和旋转等动作的远程操纵。
其优点是操作方便、安全性高。
五、工作原理散装水泥罐车在工作时，首先需要将罐体与底盘分离，并将其固定在施工现场。
然后，通过液压缸将罐体升起，并倾斜至一定角度。
接着，将水泥从散装水泥运输车上倒入罐体中。
当罐体装满水泥后，再将其升起并旋转至合适位置，最后倒出水泥完成装载任务。
六、结论散装水泥罐车是一种专门用于运输散装水泥的车辆，其工作原理涉及到车辆结构、液压系统和控制系统等多方面。
了解其工作原理可以帮助我们更好地使用和维护该类型车辆。

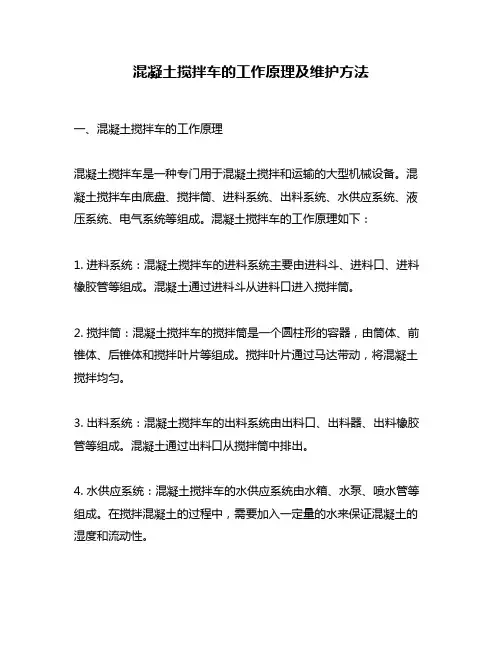

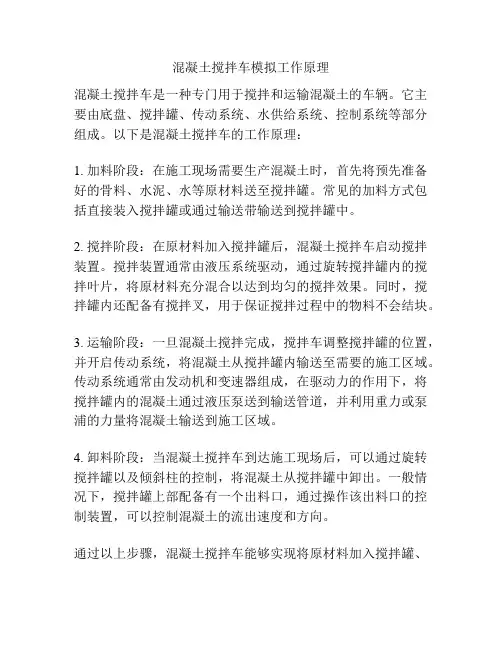

混凝土搅拌车的工作原理及维护方法一、混凝土搅拌车的工作原理混凝土搅拌车是一种专门用于混凝土搅拌和运输的大型机械设备。
混凝土搅拌车由底盘、搅拌筒、进料系统、出料系统、水供应系统、液压系统、电气系统等组成。
混凝土搅拌车的工作原理如下：1. 进料系统：混凝土搅拌车的进料系统主要由进料斗、进料口、进料橡胶管等组成。
混凝土通过进料斗从进料口进入搅拌筒。
2. 搅拌筒：混凝土搅拌车的搅拌筒是一个圆柱形的容器，由筒体、前锥体、后锥体和搅拌叶片等组成。
搅拌叶片通过马达带动，将混凝土搅拌均匀。
3. 出料系统：混凝土搅拌车的出料系统由出料口、出料器、出料橡胶管等组成。
混凝土通过出料口从搅拌筒中排出。
4. 水供应系统：混凝土搅拌车的水供应系统由水箱、水泵、喷水管等组成。
在搅拌混凝土的过程中，需要加入一定量的水来保证混凝土的湿度和流动性。
5. 液压系统：混凝土搅拌车的液压系统由油箱、油泵、液压油管等组成。
液压系统主要用于驱动搅拌筒的旋转和升降，以及控制出料器的开合。
6. 电气系统：混凝土搅拌车的电气系统由电控箱、电池、电线等组成。
电气系统主要用于控制液压系统和搅拌叶片的转动。
二、混凝土搅拌车的维护方法混凝土搅拌车是一种重型机械设备，需要定期进行维护，以确保其正常工作和延长使用寿命。
混凝土搅拌车的维护方法如下：1. 清洗搅拌筒：在每次使用后，应将搅拌筒内的混凝土和水清洗干净，避免混凝土残留在搅拌筒内，影响下一次的使用。
2. 检查液压系统：定期检查液压油的质量和量，及时更换液压油，保证液压系统的正常工作。
3. 检查电气系统：检查电池的电量和电线的连接情况，确保电气系统的正常工作。
4. 更换易损件：定期更换易损件，如搅拌叶片、轮胎、制动器等，以确保混凝土搅拌车的正常工作和安全性。
5. 保养发动机：定期更换发动机机油和机滤，保持发动机的正常工作。
6. 检查制动系统：定期检查制动系统的工作情况，确保混凝土搅拌车的安全性。
7. 保养液压泵：定期更换液压泵的油封和密封圈，保持液压泵的正常工作。

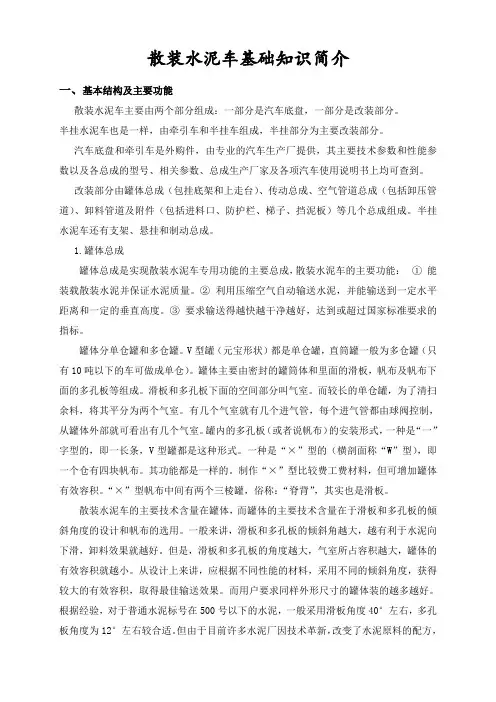

散装水泥车基础知识简介一、基本结构及主要功能散装水泥车主要由两个部分组成：一部分是汽车底盘，一部分是改装部分。
半挂水泥车也是一样，由牵引车和半挂车组成，半挂部分为主要改装部分。
汽车底盘和牵引车是外购件，由专业的汽车生产厂提供，其主要技术参数和性能参数以及各总成的型号、相关参数、总成生产厂家及各项汽车使用说明书上均可查到。
改装部分由罐体总成（包挂底架和上走台）、传动总成、空气管道总成（包括卸压管道）、卸料管道及附件（包括进料口、防护栏、梯子、挡泥板）等几个总成组成。
半挂水泥车还有支架、悬挂和制动总成。
1.罐体总成罐体总成是实现散装水泥车专用功能的主要总成，散装水泥车的主要功能：①能装载散装水泥并保证水泥质量。
②利用压缩空气自动输送水泥，并能输送到一定水平距离和一定的垂直高度。
③要求输送得越快越干净越好，达到或超过国家标准要求的指标。
罐体分单仓罐和多仓罐。
V型罐（元宝形状）都是单仓罐，直筒罐一般为多仓罐（只有10吨以下的车可做成单仓）。
罐体主要由密封的罐筒体和里面的滑板，帆布及帆布下面的多孔板等组成。
滑板和多孔板下面的空间部分叫气室。
而较长的单仓罐，为了清扫余料，将其平分为两个气室。
有几个气室就有几个进气管，每个进气管都由球阀控制，从罐体外部就可看出有几个气室。
罐内的多孔板（或者说帆布）的安装形式，一种是“一”字型的，即一长条，V型罐都是这种形式。
一种是“×”型的（横剖面称“W”型），即一个仓有四块帆布。
其功能都是一样的。
制作“×”型比较费工费材料，但可增加罐体有效容积。
“×”型帆布中间有两个三棱罐，俗称：“脊背”，其实也是滑板。
散装水泥车的主要技术含量在罐体，而罐体的主要技术含量在于滑板和多孔板的倾斜角度的设计和帆布的选用。
一般来讲，滑板和多孔板的倾斜角越大，越有利于水泥向下滑，卸料效果就越好。
但是，滑板和多孔板的角度越大，气室所占容积越大，罐体的有效容积就越小。
从设计上来讲，应根据不同性能的材料，采用不同的倾斜角度，获得较大的有效容积，取得最佳输送效果。
